Самостоятельная установка обгонной муфты на лада икс рей

Как проверить обгонную муфту генератора?

Явным симптомом того, что муфта и ремень выходят из строя, является дребезг в салоне (водитель ни с чем не спутает это звук) и существенная вибрация при медленном движении транспортного средства (либо тогда, когда авто находится на тормозе или передаче).

Проверить исправность обгонного механизма можно следующим образом:

открыть капот ТС, завести автомобиль;
раскрутить примерно до четырех тысяч оборотов двигатель;
отключить зажигание.

После этого необходимо прислушаться к своему «железному коню». Если вы слышите некий остаточный звук, напоминающий звук остановки турбины, значит, муфта функционирует вполне адекватно, и проблема не в ней. Если же указанного характерного «звучания» не наблюдается, вероятнее всего, обгонная муфта выработала свой ресурс.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Обгонная муфта, как и любая деталь автомобиля, имеет свой ресурс, который составляет около 100 000 километров пробега. По своему строению муфта напоминает обычный подшипник качения, соответственно и неисправности схожие. Определить неполадки можно по некоторым характерным симптомам:

при запуске двигателя появляется свист;
от ролика натяжителя доносятся щелчки;
ремень начинает «прыгать», не заметить это сложно.

Неисправности могут возникнуть по разным причинам, например, при попадании грязи в механизм, из-за неправильной установки генератора и по причине естественного износа. В принципе с неисправной обгонной муфтой (если она, конечно, не заклинила) можно эксплуатировать автомобиль, однако это чревато быстрым износом ременной передачи и подшипников генератора. Чтобы избежать дополнительных финансовых затрат лучше своевременно устранить неисправность своими руками или обратившись в ближайший автосервис. Ремонт муфты не практикуется, проще купить новую деталь. Поменять можно самостоятельно, для этого необходимо демонтировать генератор и открутить болт крепления муфты битой Torx, после чего устанавливается новая деталь и фиксируется тем же болтом.

Главная →

Устройство → Электрическая система → Генератор →

Как определить, что муфта вышла из строя

С обгонным элементом, по мнению некоторых экспертов, ресурс вырос примерно в 5 — 6 раз. Ушла вибрация (связанная с ослабление ремня), инерционная нагрузка на другие элементы в системе, стало заметно меньше шума. Одни плюсы!

Но стоит помнить что муфта не бесконечная, она как любой другой подшипник изнашивается и как правило ее сразу «клинит».

Чем чревато если ее заклинит? ДА собственно ременная передача превращается в обычную, как было лет так 20 – 30 назад, то есть нет нивелирования инерции, проскальзывания, ИНОС ремня увеличивается в разы. А если он у вас уже итак изношен (ведь зачастую пробег больше 100 тысяч), то есть очень быстро порвет. Кстати быстро умрет и его «натяжитель».

Первые признаки это:

Ременная передача начинает прыгать. То есть если раньше все было ровно, то сейчас ее просто «колбасит», это не с чем не перепутать.
Зачастую с утра начинается пронзительный свист или писк.
Появляются щелчки «натяжителя»

После того как снимете проверка такая, стопорим якорь (можно сделать отверткой через верхнюю крышку). В одну сторону она вращаться не должна (стопор отверткой), а вот в другую должна легко вращаться. Если такого не происходит, вышла из строя. Смотрим подробное видео.

Однако есть и другая, менее распространенная поломка – когда муфта «не стопорится», а всегда крутится в обе стороны, то есть она практически не связывает якорь и внешнюю обойму. В этом случае диагностика намного сложнее, только при съеме генератора. Понять что дело именно в этом узле крайне сложно, но косвенной причиной будет недозаряд аккумулятора либо мерцание значка АКБ на панели приборов.

Если не сменить обгонный элемент? У вас так и будет рвать ремень через очень короткий промежуток времени, ведь якоря современных генераторов достаточно массивные. По утрам так и будет свист, будут проявляться непонятные вибрации.

Диагностика износа муфты

Замена неисправного механизма осуществляется после диагностики. Первый и самый очевидный признак износа обгонной муфты – это появление характерного шума в салоне автомобиля при работающем двигателе. Такой звук напоминает дребезжание и заметно отличается от любых других звуков. Время от времени, заметно появление вполне ощутимых вибраций при движении.

Диагностику начинают с внешнего осмотра. Для этого, открывают капот и проверяют целостность сальника и крышки корпуса. Если заметны следы протекающей смазки – значит, узел нуждается в срочной замене. Если внешне ничего обнаружить не удалось, можно провести контрольный тест. Оставьте капот открытым и запустите двигатель автомобиля. Разгоните коленчатый вал до четырех тысяч оборотов. После этого заглушите двигатель, и если остаточное звучание сопровождается все тем же звуком, значит, муфта достаточно изношена и подлежит замене.

Примеры использования

Торцевые гаечные ключи и отвертки

Торцевые гаечные ключи, оснащенные храповым механизмом, ещё называют трещотками. В самом простом варианте конструкции в трещотку стовят по две собачки. Поворотом рычажка можно либо отворачивать гайку, либо её закручивать, не вынимая ключа на каждом обороте, как с обычным инструментом.

Торцевые гаечные ключи с храповым механизмом

Кабельные стяжки

Кабельные стяжки делают из пластика одной деталью. Собачка прижимается к зубчатой пластине силой упругости. После затягивания стяжка не ослабляется даже при очень большом усилии.

Храповой механизм кабельной стяжки

Противооткатные устройства

Изначально противооткатные устройства с храповым механизмом начали использовать на железной дороге в горах Пенсильвании, США, при перевозке угля примерно с 1846 года. Чтобы груженый состав по крутому склону не откатился назад в случае отказа двигателя паровоза, на вагонах устанавливались «собачки».

Позже эта схема нашла применение на американских горках, чтобы в случае отключения электричества поезд с любителями острых ощущений не покатился назад.

Противооткатное устройство тележки на американских горках

Лебедки

Лебедки – это механизм для перемещения предметов с помощью каната. Электрическую лебедку устанавливают во внедорожники, чтобы вытянуть из трясины застрявший автомобиль.

Чтобы натянутый трос не разматывался с барабана используют храповой механизм. Примеры его использования на ручных лебедках можно увидеть на этих фотографиях.

Храповой механизм в ручных лебедках

Обгонная муфта велосипеда

Обгонную муфту (англ. overrunning clutch) также называют муфтой свободного хода. Она позволяет предотвратить передачу крутящего момента от ведомого вала (колеса) к ведущему (на цепь и педали), если ведомый вал начинает вращаться быстрее. Например, после прекращения вращения педалей без муфты свободного хода колеса продолжали бы раскручивать цепь и педали, как это было в первых велосипедах. То же самое было бы при спуске с горки.

Впервые обгонную муфту с простейшим храповым механизмом запатентовал в 1869 году Уильям Ван Анден из Покипси, штат Нью-Йорк, США. В обгонной муфте Ван Андена храповик был встроен в ступицу переднего колеса велосипеда.

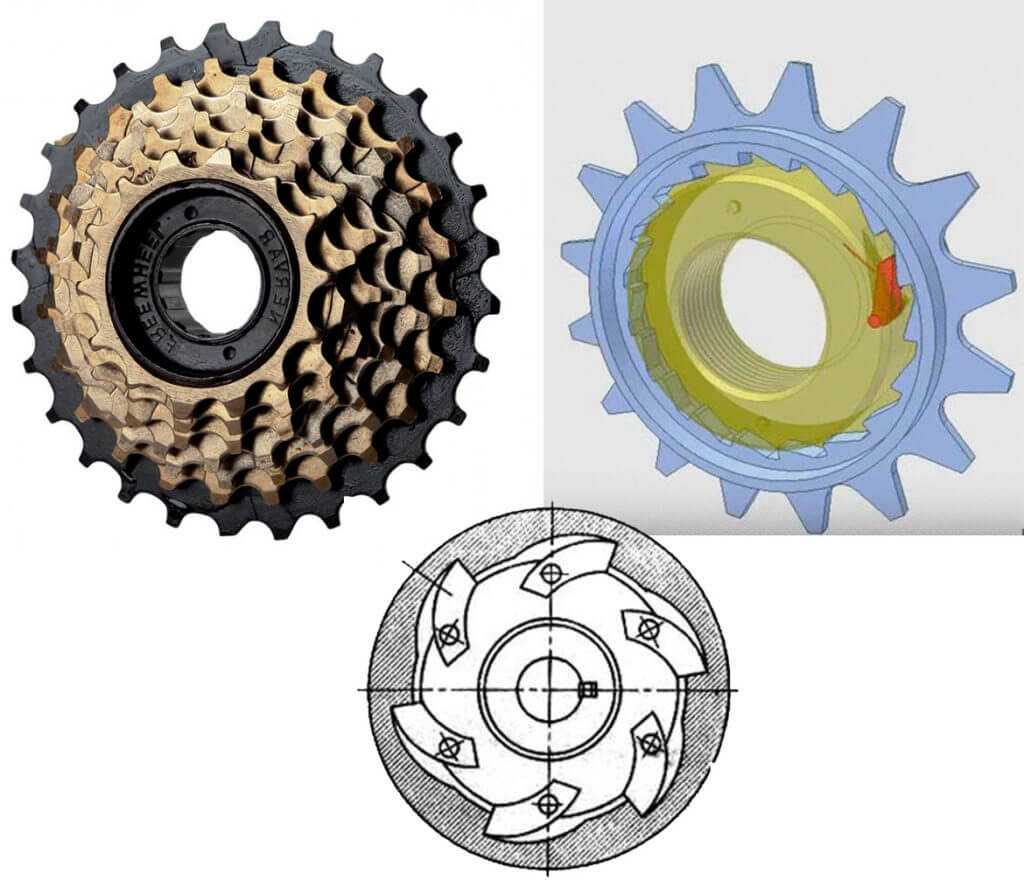

Примерная схема муфты свободного хода (обгонной муфты) с храповым механизмом Ван Андена

Почти все современные велосипеды – заднеприводные. Обгонная муфта в них встраивается в заднюю втулку или заднюю звездочку. Обгонные муфты с храповым механизмом издают характерный звук и их еще называют велотрещотками.

Пример работы муфты свободного ходаМуфта свободного хода с храповым механизмом в задней звездочке велосипеда

Обгонная муфта стартера автомобиля

Механизм свободного хода с храповиком используется в стартерах автомобилей как защитное устройство. Стартер – это механизм, который с помощью электромотора запускает двигатель внутреннего сгорания, вращая его коленвал через маховик.

Скорость вращения ведомого зубчатого колеса стартера невысокая – может быть около 3000 об/мин. После запуска двигатель на холостом ходу развивает около 1000 об/мин. Но передаточное отношения стартер-маховик из-за разности диаметров зубчатых колес может достигать значения 20:1. Т.е. запущенный двигатель на холостых оборотах может раскрутить электромотор стартера до 20 000 об/мин.

Чтобы стартер не вышел из строя после запуска двигателя на него ставят обгонную муфту.

Стартер автомобиля

Коробка передач автомобиля

В данном примере собачка храпового механизма используется для перевода автоматической коробки передач в режим парковки.

Храповик в автоматической коробке передач автомобиля

Для чего нужна обгонная муфта

В современных автомобилях очень много различных периферийных электрических и электронных устройств, которые раньше конструкция транспортного средства не предусматривала. Это и кондиционер, и система инжекторного впрыска топлива, и электронный блок управления. Вполне естественно, что потребление электрического тока бортовой сетью существенно увеличилось – его стало требоваться больше. А чтобы вырабатывать больше электричества, нужен генератор больших размеров.

Тут-то и кроется корень проблемы. Для вращения более тяжелого ротора необходимо куда большее усилие. Однако двигатель работает неравномерно: присутствуют небольшие паузы. Они обусловлены сутью функционирования цилиндров. Невооруженным глазом их не заметить – продолжительность составляет всего несколько миллисекунд. Но на работе генератора они сказываются:

из-за неравномерной нагрузки на передаточный ремень он быстро изнашивается;
по причине неравномерного вращения ротора возможны скачки напряжения в бортовой электросети.

Таким образом, после того, как генераторы стали более мощными и тяжелыми, возникла потребность в стабилизации их работы. В качестве детали, которая предназначена для того, чтобы сделать вращение более ровным, стали использовать обгонную муфту. На самом деле это далеко не новое изобретение. Она широко применяется в велосипедах для того, чтобы педали не вращались во время движения по инерции. Теперь ее стали применять и в автомобилях. Ранее она тоже в них использовалась, только устанавливали ее не в генератор, а в стартер.

обгонная муфта

Типичные неисправности механизма свободного движения и методы их диагностики

Как и все подвижные механизмы, обгонная муфта подвержена естественному износу, механическим повреждениям, засорениям и загрязнениям или некачественно проведенным сервисным работам по обслуживанию генератора.

Как определить, что шкив свободного хода вышел из строя:

при запуске мотора появляется шум;
в процессе эксплуатации транспортного средства от ремня генератора исходят щелчки;
сам ремень движется рывками и вибрирует.

Разгоняем двигатель до 2 тыс. оборотов и отключаем. Жужжащий или свистящий звук – признак неисправности подшипников механизма. Звук треска – свидетельство износа муфты.

Методы диагностики демонтированной муфты

После того, как методы визуальной диагностики показали наличие неисправности, демонтируем муфту. При ближайшем рассмотрении нужно заблокировать внутреннюю обойму, а внешнее кольцо – прокрутить по ходу его естественного движения при работе в системе или в обратном направлении.

Обгонно-реверсивные механизмы свободного движения при проверке должны пружинить, если внешнему кольцу задано направление прямого вращения привода, и свободно вращаться в обратном направлении. При нарушении хода муфта подлежит замене.

Используемые в конструкции материалы

Для обеспечения особых эксплуатационных свойств при изготовлении применяются специальные материалы. Среди их особенностей отметим следующее:

В большинстве случаев основная часть изготавливается из стали. За счет этого основная часть конструкции может выдерживать существенно воздействие, служить на протяжении длительного периода. Чаще всего применяется углеродистый сплав, в некоторых случаях легированный.
Фрикционные вставки представлены различными материалами. Примером можно назвать ретинакс марки ФК 16Л и ФК-24А. Свойства подобных составов определяют то, что поверхность может выдерживать кратковременное воздействие температуры до 1100 ⁰C. За счет этого обеспечивается длительный эксплуатационный срок.

Отсутствие масла в системе существенно снижает эксплуатационный срок, однако в подобном случае не приходится проводить периодическое обслуживание. Масло существенно снижает степень трения подвижных элементов, оно также отводит тепло от основных элементов конструкции.

С каждым годом фрикционные муфты совершенствуются путем применения специальных материалов, которые обладают особыми свойствами. Примером можно назвать керамику и другие легированные составами.

https://youtube.com/watch?v=JGKZ29Ct1Yk

Выбор нового механизма

VIN-коду;
Параметрам автомобиля (марка, модель, год, двигатель);
Каталожному номеру запчасти.

Практика успела показать, что в покупке оригинальной запчасти нет необходимости. Обгонные муфты для первичной комплектации автомобилей производит ограниченное число фирм. Они же представлены и на вторичной рынке. На вторичном рынке их продукция реализуется под именами собственных брендов. Хоть качество неоригинальных запчастей может немного уступать качеству оригиналов, их стоимость оказывается намного более демократичной

Стоит обратить внимание на обгонные муфты под именами таких брендов:

Valeo (Франция);
INA (Германия);
Gates (США);
Magneti Marelli (Италия);
LUK (Германия).

Более дешевые, но при этом не настолько качественные аналоги предлагают WAI (США), Nipparts (Нидерланды), ERA (Италия), ZEN (Бразилия), Lynxauto (Япония). Особенно распространены муфты от Lynxauto, однако многие покупатели сходятся во мнении о том, что это далеко не японский продукт – качество запчастей данного бренда может сильно варьироваться. Мы рекомендуем покупать муфты от производителей, которые одновременно являются конвейерными поставщиками. При покупке автозапчасти имеет смысл проверить каждое изделие на предмет механических дефектов, а также посмотреть страну производства (в случае упаковщиков страна может отражать качество изделия).

Обгонные муфты.

Обгонные муфты, или муфты свободного хода, автоматически сцепляют и расцепляют валы в зависимости от соотношения угловых скоростей валов. Если скорость ведущего вала больше скорости ведомого вала, то муфта сцепляет валы. При меньшей скорости ведущего вала муфта расцепляет валы, не препятствуя ведомому валу свободно обгонять Сведущий вал, откуда и происходит наименование муфт. Муфты свободного хода широко применяются в велосипедах, мотоциклах, коробках передач автомобилей, металлорежущих станках и других машинах.

Рис. 2

Обгонные муфты по способу сцепления полумуфт различают храповые и фрикционные. Наиболее распространены фрикционные обгонные муфты с роликами, так как у них почти полностью отсутствует мертвый ход и работают они бесшумно. Обгонная фрикционная муфта с роликами (рис. 2) состоит из двух полумуфт — звездочки 1 и обоймы 2 -и роликов 3, расположенных в сужающихся в одном направлении пазах между звездочкой и обоймой. Каждый ролик отжимается пружиной 4 в сужающуюся часть паза. Если ведущая полумуфта — звездочка, то сцепление валов может происходить только при вращении ее по часовой стрелке, а если ведущая полумуфта — обойма, то сцепление валов может произойти при вращении ее против часовой стрелки. При указанном вращении ведущей полумуфты каждый ролик закатывается в сужающуюся часть паза и заклинивается между полумуфтами, в результате чего и происходит сцепление полумуфт и соединение валов. При обратном вращении ведущей полумуфты ролики выкатываются в более широкую часть пазов и полумуфты расцепляются. Полумуфты и ролики при передаче больших нагрузок изготовляют из стали ШХ15, а при небольших нагрузках — из сталей 20Х и 40Х.

Расчет обгонной роликовой муфты.

Расчет обгонной роликовой муфты заключается в проверочном расчете роликов и рабочих поверхностей полумуфт на контактную прочность:

σ_н[σ_н]Т_кЕ_прЕ_пр=ЕЕzDdlαα=7°>HRC60[σ_н]≤150 МПа

Центральная главная двойная передача автомобилей ЗИЛ состоит из следующих элементов:

• ведущего конического зубчатого колеса, изготовленного как одно целое с валом, который получает крутящий момент от карданной передачи;• ведомого конического зубчатого колеса со спиральными зубьями, которое крепится к фланцу промежуточного вала заклепками;• промежуточного вала с косозубым цилиндрическим зубчатым колесом (ведущим), изготовленным как одно целое с валом;• ведомого цилиндрического косозубого колеса, которое крепится болтами к корпусу коробки дифференциала, состоящего из левой и правой чашек.

Опорами вала ведущего конического зубчатого колеса служат роликоподшипники, расположенные в стакане, прикрепленном болтами к картеру главной передачи. Опорами промежуточного вала ведущего цилиндрического зубчатого колеса являются конические роликоподшипники, которые размешены в боковых крышках картера главной передачи. Для регулировки подшипников предусмотрены регулировочные прокладки. Коробка дифференциала вращается на двух конических роликоподшипниках, закрытых крышками. Эти роликоподшипники регулируются специальными гайками.

Ведущий мост автомобиля ЗИЛ и главные двойные передачи ЗИЛ:

1 — фланец; 2 — манжета; 3, 15, 18 и 32 — крышки; 4 — шайба; 5 — уплотнительная прокладка; 6, 9, 14 и 24 и 31 — роликовые подшипники; 7 — стакан; 8 — регулировочные шайбы; 10 и 13 — регулировочные прокладки; 11 — коническое ведущее зубчатое колесо; 12 — коническое ведомое зубчатое колесо; 16 — цилиндрическое ведущее зубчатое колесо; 17— картер главной передачи; 19 и 29 — опорные шайбы; 20-правая чашка дифференциала; 21 — цилиндрическое ведомое зубчатое колесо; 22 — полуосевое зубчатое колесо; 23 — левая чашка дифференциала; 25 — регулировочная гайка; 26 — полуось; 27 — картер моста; 28 — сателлит; 30 — крестовина; 33 — распорная втулка.

Система управления

Распределяет потоки рабочей жидкости (ATF), она состоит из набора золотников, масляного насоса, гидроблока. Бывает два вида систем гидравлическая или электронная.

Гидравлическая система

Использует давление масла от дроссельного клапана в зависимости от нагрузки в данный момент, центробежного регулятора, соединенного с выходным валом АКП. Рабочая жидкость от этих регуляторов подходит к золотнику и действует на него с разных сторон, и в зависимости от разности давления он перемещается в одну или другую сторону открывая нужные каналы, это определяет на какую передачу переключится коробка.

Электронная система

С помощью этой системы можно добиться более гибких режимов работы, которые не может обеспечить полностью гидравлическая система. Она использует соленоиды (электромагнитные клапаны), они перемещают золотники. Работой всех соленоидов руководит электронный блок управления (ЭБУ) коробки иногда объединённый с ЭБУ двигателя. На основании показаний, поступающих от датчика скорости, температуры масла, педали газа и рычага коробки даёт сигналы соленоидам. Электромагнитные клапаны делятся на регулирующие давление, управляющие переключением, распределяющие потоки.

Регулирующие формируют и поддерживают в пределах заданной величины давление рабочей жидкости, которое зависит от состояния автомобиля. Клапаны переключения управляют передачами, подавая жидкость к муфтам включения передач. Распределяющие потоки направляют жидкость из одного канала гидроблока в другой.

При выборе режима АКПП рычагом селектора, поступает сигнал на клапан управления режимом по механической или электронной связи. Он направляет ATF только к тем клапанам, которые могут быть задействованы для включения передач, разрешённых в этом режиме.

Гидроблок

Устройство гидроблока

Самый сложный узел АКП, он состоит из металлической плиты с большим количеством каналов и всей механической части системы управления (золотники, соленоиды). В нём перераспределяются потоки жидкости, и через него обеспечивается доступ ATF с нужным давлением во все элементы механической части коробки.

Масляный насос

Располагается внутри коробки передач и бывает разных типов (шестерёнчатого, трохоидного, лопастного), может полностью управляться электроникой или же иметь механическую связь с гидротрансформатором и двигателем. Он осуществляет беспрерывную циркуляцию ATF и создаёт давление в системе. Непосредственно сам насос не создаёт давление, а заполняет рабочей жидкостью гидросистему, и при помощи тупиковых каналов в гидроблоке начинает формироваться давление. В современных АКПП всё чаще используется автоматический (электронный) насос, позволяющий оптимальным образом поддерживать давление.

Принцип работы и польза обгонной муфты

Генератор, который является источником электроэнергии, приводится в движение от двигателя внутреннего сгорания, но так как мотор работает на различных оборотах, его крутящий момент постоянно меняется. Генераторный якорь (ротор), приводимый в движение от ДВС, крутится по инерции и при смене режима продолжает вращаться в том же ритме, поэтому и нагрузка на ремень в эти моменты значительно возрастает.

Обгонная муфта (другое название – инерционный шкив) предназначена для сглаживания перепадов крутящего момента, этот механизм работает по принципу бендикса в стартере. Когда движок набирает обороты, части обгонной муфты находятся между собой в зацеплении, обеспечивая жесткую связь и максимальную передачу движения. При отпускании педали газа детали ОМГ между собой размыкаются, ротор продолжает крутиться по инерции независимо от двигателя. Таким образом, исключается инерционная зависимость, ремень и подшипники генератора уже не нагружены до предела, поэтому их ресурс значительно возрастает.

Сейчас читают

Сначала инерционные шкивы устанавливались только на дизелях, позднее они появились и на автомобилях премиум-класса с бензиновыми мощными движками. Сейчас такие устройства можно встретить на многих моделях авто, например, на Форд Транзит или Ссанг Йонг Кайрон с дизельными моторами, и уже не являются редкостью.

Зачем нужна и как работает

Этот механизм называется — обгонной муфтой. Устанавливается на шкив генератора, имеет не большой корпус (есть очень компактные модели).

Конструкция и принцип работы очень прост, есть две обоймы внешняя и внутренняя:

Внешняя — находятся в зацеплении со шкивом
Внутренняя – находится в зацеплении с якорем (валом) генератора

Между двумя этими обоймами располагается слой из нескольких «уровней» специальных роликов. Один — это слой игольчатых подшипников, другой – это специальные профилированные фигуры, которые «катаются» по своей обойме – выполняют роль стопорного устройства.

Собственная основная рабочая нагрузка идет именно на «стопорные ролики». Когда в момент воспламенения топлива в цилиндрах коленвал начинает разгонять внешнюю обойму, то эти стопорные элементы – ЗАМЫКАЮТСЯ, тем самым связывая внешнюю и внутреннюю часть, то есть начинает раскручиваться и якорь генератора.

НО после того как в цилиндрах мотора нет ВОСПЛАМЕНЕНИЯ, а происходит сжатие или отвод отработанных газов, тогда КОЛЕНВАЛ как бы притормаживается, внутренняя обойма (которая связана с якорем), начинает обгонять внешнюю (связь с ремнем). В этот момент стопорные элементы – ЛИБО ПОГРУЖАЮТСЯ В СПЕЦИАЛЬНЫЕ КАНАВКИ, ЛИБО ПОВОРАЧИВАЮТСЯ БОКОМ, КОТОРЫЙ КРУГЛЫЙ, ОН НЕ ОСТАНАВЛИВАЕТ ОБОЙМЫ. Они разъединяются, то есть как бы верхняя и внутренняя обоймы вращаются отдельно друг от друга.

Посмотрите полезное видео, оно полностью вам объяснит этот принцип.

Тем самым, нет губительного влияния инерции, проскальзывания ремня, и прочих негативных моментов. Обгонная муфта РЕАЛЬНО уберегает ременную передачу, и НАМНОГО продлевает ресурс.

Фрикционная муфта гусеничного трактора

Служит для отсоединения одного из бортов при повороте.

Устройство

Ведущий барабан.
Ведущие диски.
Ведомый барабан.
Ведомые диски.
Нажимные пружины.
Стяжные пальцы.
Отжимной диск.
Выжимной подшипник.
Вилка выключения муфты.

Принцип действия

При прямолинейном движении — пакет дисков прижат отжимным диском за счёт пружин, и вращение передаётся от центральной передачи через фрикционную муфту на бортовой редуктор. При повороте — усилие от рычага управления передаётся через сервомеханизм на вилку выключения муфты. Вилка оттягивает выжимной подшипник и отжимной диск. Он отходит от пакета дисков и освобождает их, при этом сжимаются пружины. Ведущие диски начинают пробуксовывать относительно ведомых.

Формы выпуска фрикционных материалов

В зависимости от типа муфты могут использоваться различные формы выпуска фрикционных материалов:

Фрикционные вкладыши имеют около 50 стандартных форм, которые подходят для применения в станках различного назначения. Материалами для вкладышей служат ретинакс и пресс-композиция.
Фрикционные диски изготавливаются под заказ по требуемым размерам. Для производства нужно знать внутренний и внешний диаметры, а также толщину материала. Изготавливаются из пресс-композиции.
Фрикционные секторы имеют около 70 разновидностей, которые между собой различаются внешним и внутренним диаметром, толщиной и размером сектора (уголом).
Фрикционные пластины. Стандартный размер пластины 500х500 мм, а толщина составляет от 4 до 20 мм.

На данный момент фрикционные муфты являются незаменимыми в промышленном производстве. Их используют в станках разного назначения, прессах, тельферах и различных тормозных механизмах. Без них срок службы механизмов сократился бы в несколько раз, поэтому сегодня их ценность сложно переоценить.

В чем собственно проблема

Как появились первые переднеприводные машины, с различными ГУРАМИ и ЭУРАМИ, кондиционерами и прочей навесной «прелестью», а также решили отказаться от карбюратора в сторону инжектора, стало только хуже. Требовалось больше энергии, а соответственно детали генерирующей установки (сам корпус, якорь и прочее) нужно было делать больше, инерция всех этих агрегатов только увеличивалась.

С другой стороны двигатель не работает ровно, крутящий момент передается импульсами, а именно когда происходит сгорание в цилиндрах (один раз за каждые два оборота коленчатого вала). То есть условно, происходит сгорание — резкое ускорения, цикл отвода отработанных газов небольшое проседание. Думаю это понятно.

Однако остальные части системы, которые раскручиваются при помощи ремня, не способны на такие скачки. Из-за инерции валов или якорей, они то отстают от коленвала (когда происходит воспламенение), либо перегоняют (отвод газов). Стоит прибавить сюда – пуски и остановки двигателя, резкий разгон и торможение. Вот она основная проблема – такие скачки, изнашивают ременную передачу, а в один момент она банально рвется.

Понятное дело, что нужно что-то делать, а именно нивелировать (сгладить) эти моменты инерции и импульсную работу силовой установки. Был разработан специальный и достаточно компактный механизм.

Производители инерционных шкивов

Кроме оригинальных запчастей наиболее распространенными считаются муфты INA и Ruville, качество деталей данных фирм вполне приемлемое. в создании обгонных муфт, впервые инновационное решение она представила миру в 1995 году. Кроме этих производителей запасные части также выпускают:

В зависимости от завода-изготовителя и модели авто стоимость инерционного шкива может колебаться в пределах от 1300 до 9000 рублей. Кстати, ОМГ разработаны и для автомобилей АвтоВАЗ – муфты для ВАЗ-2110 производятся под брендом Eldix, цена запчасти в 2017 году – примерно 1700 рублей, в комплекте с обгонным механизмом поставляется заглушка.

Новички сейчас уже не знают, какими были генераторы (лет так 20 – 30 назад) их шкивы и ремни, которые заставляли их работать. А вот я это запомнил очень хорошо. Бывало какой-нибудь «жигуленок» пройдет 15 – 20 тысяч и все рвется, нужно менять (а лучше это делать заранее). Вроде натянул, «провисаний» нет, масло и «тормозуха» не сочится, но не ходит больше, «хоть ты тресни»! Но оказалось все банально и просто, проскальзывания проявляются постоянно – так работает двигатель. Работа его не линейна, также ложку дегтя добавляет инерционность самой генерируемой системы. Но ведь на современных машинах этот элемент может ходить очень долго, не редко до 100 000 километров – как такого добились? Все просто дело тут в хитрой муфте, которая получила название «обгонная». Именно она продлила сроки службы в разы. Поэтому знать, как она работает и для чего нужна очень полезно …

Конечно, и сами материалы с тех времен обновились, да и ремни стали совсем другие, они сейчас широкие называются поликлиновые (можно еще слышать ручейковые), но про это будет отдельный материал, просто хочу заметить, что даже такой технически совершенный тип не проходил бы 30000 км, хотя и обогнал бы старые «одноклиновые» модификации.

Поломки обгонной муфты

Уяснив, для чего нужна муфта на валу генератора, необходимо учесть нюансы эксплуатации этой расходной детали:

поломки обычно вызваны износом обойм и их заклиниванием относительно друг друга
периодичность замены указывается производителем на упаковке, в среднем составляет 100 000 км пробега машины

После заклинивания обойм обгонная муфта фактически становится обычным шкивом. Но в некоторых случаях (высыпание роликов) полностью исчезает сцепление шкива с якорем генератора, прекращается выработка электричества. В последнем случае авто проедет немного, пока не израсходуется весь заряд аккумулятора.

Это интересно: Технические характеристики M9R 2,0 л/130 – 180 л. с.

На нижнем фото правая муфта выработала ресурс, эксплуатировалась правильно. Левая деталь заржавела без защитной крышки и заклинила, о чем свидетельствует блестящая поверхность канавок шкива. В центре для образца находится новая муфта без реального эксплуатационного ресурса.

Рис. 8 Сравнение новой и двух бу муфт

Установка новой обгонной муфты генератора

Если вы убедились в том, что проблему генератора можно решить только установкой новой муфты, а запчасть уже есть на руках, стоит подготовиться к ремонту. Для снятия старой муфты наверняка потребуются специфические инструменты. Для работы с генератором вам необходимо подготовить следующее:

Специальный ключ, для которого нужна насадка с многогранником и двухстороння бита;
Ключ на 14 и на 17;
Головка ATA-0415;
Вороток Torx. С ним могут возникнуть проблемы, так как крепежи типа «Торкс» не очень распространены.

Заменить обгонную муфту можно как снимая генератор, так и не прибегая к демонтажу – здесь все зависит от вашего желания. Впрочем, стоит отметить, что в случае работы с установленным генератором вам наверняка придется импровизировать. Пространство для маневра будет крайне небольшим, а работать придется сразу в двух направлениях, так как муфту нужно будет прокручивать в одну сторону, а вал генератора в другую (или удерживать его неподвижным). Вот что необходимо сделать:

Отсоединить «минус» от АКБ;
Подобраться к ремню генератора и ослабить его;
Открутить гайку крепления муфты одним инструментом, параллельно удерживая или же прокручивая вал в другую сторону;
Снять муфту и поставить на ее место новую;
Затянуть муфту усилием порядка 80 Нм.

Если у вас не получается снять муфту с генератора, который не был демонтировать, то агрегат стоит снять и повторить попытку. Метод снятия и установки обгонной муфты при этом не сильно изменится – вам все также придется удерживать вал / прокручивать его в обратном направлении. Также учитывайте, что новая муфта должна быть защищена пластиковой крышкой. Не забудьте ее установить. Если в комплекте такой крышки нет, то стоит докупить ее отдельно.

Инструмент для снятия ОМГ генератора

Внешне сам генераторный узел с обгонной муфтой практически ничем не отличается от обычного генератора, уловить разницу можно лишь в том случае, если внимательно посмотреть на шкив (переднюю часть):

у стандартного источника электроэнергии вал якоря «утоплен» относительно неглубоко, шкив к нему прикручивается стандартной гайкой;
крепежный элемент генератора с муфтой разглядеть довольно сложно, и он всегда с потайной головкой, к тому же закрывается защитным колпачком. Сняв эту защиту, можно увидеть, что под ней имеются внутренние шлицы для установки ключа.

Демонтировать ОМГ не так просто, как стандартный шкив, здесь необходим специальный ключ для снятия. Даже имея специнструмент, не всегда в составе автомобиля удается совершить съем муфты – на некоторых моделях машин расстояние между кузовом и генератором настолько мало, что ключ попросту не помещается. В этом случае приходится придумывать свой съемник, используя короткую биту и специальную головку.

Нередко раскрутить крепеж на месте не удается – гайка закручена очень туго, не помогает даже WD-40 и какие-либо другие ухищрения. При замене ОМГ все же рекомендуется сразу снимать генератор, так в результате получается быстрее и проще. Если крепление муфты никак не поддается, можно использовать пневмогайковерт, покупать его не обязательно, достаточно обратиться в шиномонтаж.

Специальный ключ представляет собой съемник из частей:

биты, на одном конце которой имеется шлиц типа «Torx» или «шестигранник», на другом – запрессованная головка под вороток, приспособление служит для удержания шкива от проворачивания;
насадки с наружным многогранником для установки во внутренний шлиц ОМГ, с другой стороны ее имеется шестигранник под дополнительный ключ, с помощью которого и будет откручиваться крепежный элемент.

Также есть инструмент, где переходник под вороток отсутствует, на конец биты насаживается шестигранная головка соответствующего размера.
