Установка концевиков дверей лада гранта

Поиск мертвого концевика — Chevrolet Niva, 1.7 л., 2008 года на DRIVE2

Вырвавшись вчера пораньше с работы решил заняться поиском епаного концевика, который по ночам не дает спать мне и соседям и вынуждает машину от нечего делать орать по ночам и не тушит плафон салона(.Решив проверить концевики насоветованным методом: закрылся в машине и по очереди открывал изнутри двери.Итог самый неожиданный — моя дверь вообще перестала реагировать на ручку((((. Три часа ковыряния двери через отогнутую обшивку и дверь открыта, замок соответственно разломан. Вынутый замок внутри на 80% состоял из грязи(((. По хорошему бы все снять и почистить, но на улице зима и возможности делать это в теплом гараже к сожалению — нет(((. Ждем лета. Собрал чтобы дверь хоть как то закрывалась и поехал за замком, купил за 954 рубля в сборе. Приехал в гараж ставить, снял старый, электропривод пришлось вернуть старый на новый замок, так как на новом он был до жути шляпным и вместо того чтобы открывать дергался как паролитик))). Собрал, все работает, концевик не обнаружен(((.

Попробовав закрыть машину с открытой дверью сига издает дополнительный клич, значит не фига это не концевик косячный(((, концевик капота тоже нормально работает. Куда дальше капать — не знаю((( Если виноват не концевик дверей, то какого хрена горит плафон салона((((. В итоге накинул автоодеяло так как сегодня — 13, с утра был приятно удивлен что оно работает, греется действительно быстрее и максимум температуры теперь за время поездки до работы не 87 как обычно, а 90. Сегодня вечером буду проверять концевик замка багажника. Купил за копейки сигнализацию как у меня мангуст, но с обратной связью, чтобы знать на что она срабатывает хотя бы, а то по старенькому как то бесит распознавать азбуку Морзе по светодиоду, да и моргания всегда у него разные. В субботу наверное ее воткну, так как блоки идентичны и не займут много времени по замене. Фото не делал, так как бесило все, да и холодновато, плюс телефон в основном был в качестве фонарика. Никак не могу понять взаимосвязь, читал что шляпные установщики вешают контакт на освещение салона, тогда почему сига при закрытии не ругается, но свет не гаснет(((((( ЖЕСТЬ, Я В НЕДОУМЕНИИ((((

Page 2

Вырвавшись вчера пораньше с работы решил заняться поиском епаного концевика, который по ночам не дает спать мне и соседям и вынуждает машину от нечего делать орать по ночам и не тушит плафон салона(.Решив проверить концевики насоветованным методом: закрылся в машине и по очереди открывал изнутри двери.Итог самый неожиданный — моя дверь вообще перестала реагировать на ручку((((. Три часа ковыряния двери через отогнутую обшивку и дверь открыта, замок соответственно разломан. Вынутый замок внутри на 80% состоял из грязи(((. По хорошему бы все снять и почистить, но на улице зима и возможности делать это в теплом гараже к сожалению — нет(((. Ждем лета. Собрал чтобы дверь хоть как то закрывалась и поехал за замком, купил за 954 рубля в сборе. Приехал в гараж ставить, снял старый, электропривод пришлось вернуть старый на новый замок, так как на новом он был до жути шляпным и вместо того чтобы открывать дергался как паролитик))). Собрал, все работает, концевик не обнаружен(((.

Попробовав закрыть машину с открытой дверью сига издает дополнительный клич, значит не фига это не концевик косячный(((, концевик капота тоже нормально работает. Куда дальше капать — не знаю((( Если виноват не концевик дверей, то какого хрена горит плафон салона((((. В итоге накинул автоодеяло так как сегодня — 13, с утра был приятно удивлен что оно работает, греется действительно быстрее и максимум температуры теперь за время поездки до работы не 87 как обычно, а 90. Сегодня вечером буду проверять концевик замка багажника. Купил за копейки сигнализацию как у меня мангуст, но с обратной связью, чтобы знать на что она срабатывает хотя бы, а то по старенькому как то бесит распознавать азбуку Морзе по светодиоду, да и моргания всегда у него разные. В субботу наверное ее воткну, так как блоки идентичны и не займут много времени по замене. Фото не делал, так как бесило все, да и холодновато, плюс телефон в основном был в качестве фонарика. Никак не могу понять взаимосвязь, читал что шляпные установщики вешают контакт на освещение салона, тогда почему сига при закрытии не ругается, но свет не гаснет(((((( ЖЕСТЬ, Я В НЕДОУМЕНИИ((((

Концевики дверей на Ладе Гранте Лифтбек

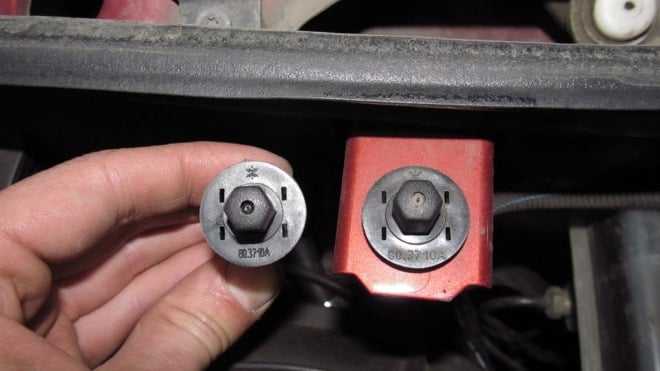

Конструкционно каждый концевик расположен в правом нижнем углу дверного проема. Как только дверь открывается, контакты размыкаются, передается сигнал на приборную панель, блок освещения салона.

Примерзание резинового наконечника способствует затвердению колпачка, нестабильной работе механизма активации двери. Чтобы максимально продлить срок эксплуатации резиновых наконечников, их периодически смазывают силиконовой смазкой для сохранения (повышения) эластичности. Фиксация к кузову осуществляется при помощи распорных зажимов из пластика. Когда цоколь вставили в посадочное гнездо, зажимы расширяются, предотвращая свободный ход цоколя.

Чтобы подсоединить датчик к цепи питания, две клеммы «+» и «—» подключают к проводам, следующим от фонаря освещения салона. Обязательно соблюдайте полярность! Как правило, «плюс» обозначают изоляцией красного цвета, а «минус» — белым с черной полоской.

Описание предохранителей на автомобиль Лада Ларгус

Автомобили Лада Ларгус комплектуются модулями ножевого типа, от цилиндрической формы инженеры отказались ввиду устарелости конструкции.

Схема расположения реле – прерывателей:

Обозначение Какой за что отвечает / что обеспечивает
K 1 Противотуманные фары (реле)
K 2 Двигатель омывателя фар
K 3 Вентилятор радиатора
K 4 Электронный блок управления двигателем, ABS, ESP
K 5 Переключатель освещения, подсветка салона
K 6 Вентилятор печки
K 7 Кулер кондиционера
K 8 Топливные форсунки (спрыск)
K 9 Реле топливного насоса

Схема установки предохранителей:

Маркировка / ампераж За что отвечает (с описанием)
F (Ф-1) / 20 Стеклоочиститель лобового стекла, регулятор скорости рычага, обогреватель заднего стекла (двери)
F (Ф-2) / 5 Приборная панель, топливный насос, ЭБУ электронный блок управления силовым агрегатом, бензонасос
F (Ф-3) / 10 Стоп сигнал
F (Ф-4) / 10 Диагностический разъем, антенна, иммобилайзер, модуль управления электрическим оборудованием
F (Ф-5) / 20 Резервация
F (Ф-6) / 30 Резервация
F (Ф-7) / 30 Резервация
F (Ф-8) / 7,5 Резервация
F (Ф-9) / 10 Приборная панель, ближний свет фары, левая сторона
F (Ф-10) / 10 Реле ближнего света, правая сторона
F (Ф-11) / 10 Приборная панель (щиток), дальний свет, левая фара
F (Ф-12) / 10 Дальний свет, правая фара
F (Ф-13) / 30 Двигатели стеклоподъемников на задние двери
F (Ф-14) / 30 Стеклоподъемники на передние двери
F (Ф-15) / 10 Электронный блок управления ЭБУ, система АБС (ABS), сенсоры ускорения, угла поворота рулевого колеса
F (Ф-16) / 15 Подогрев передних сидений
F (Ф-17) / 15 Звуковой сигнал
F (Ф-18) / 10 Передние и задние габаритные огни левая сторона
F (Ф-19) / 10 Резервация
F (Ф-20) / 10 Габаритные огни правая сторона, подсветка вещевого ящика, кондиционер, вентиляция, стеклопакеты передних дверей, противотуманные фары
F (Ф-21) / 5 Подогрев передних наружных зеркал
F (Ф-22) / 5 Резервация
F (Ф-23) / 5 Резервация
F (Ф-24) / 5 Резервация
F (Ф-25) / 5 Резервация
F (Ф-26) / 5 Система SRS
F (Ф-27) / 20 Реле стеклоочистителя (дворников) заднего стекла, сигнализация, освещение заднего хода, центральный замок
F (Ф-28) / 15 Освещение салона, режим энергосбережения
F (Ф-29) / 15 Электрооборудование салона
F (Ф-30) / 20 Электропроводка, датчики салона
F (Ф-31) / 15 Противотуманные фары, реле
F (Ф-32) / 15 Обогрев заднего стекла
F (Ф-33) / 15 Резервация
F (Ф-34) / 15 Резервация
F (Ф-35) / 15 Стартер, генератор
F (Ф-36) / 30 Двигатель системы отопления, кондиционер
F (Ф-37) / 5 Привод наружных зеркал
F (Ф-38) / 15 Прикуриватель, магнитола
F (Ф-39) / 10 Двигатель системы отопления, кондиционирования

Как найти концевики быстро и без особых проблем

Многие не совсем знают где находятся концевики в автомобилях калина, нива или других машинах. Но когда приходится устанавливать сигнализацию, их поиски занимают достаточно много времени. Для того чтобы не тратить лишнего временного ресурса на обследование салона собственного автомобиля необходимо воспользоваться следующими подсказками:

  • найти документацию на автомобиль и посмотреть схему расположения разных систем, приборов, концевиков и проводов, которые к ним ведут;
  • посмотреть инструкцию с сигнализации – часто именно там можно найти место расположения таких точек для подключения, как концевики;
  • поискать схему расположения для нивы, калины или других моделей транспортных средств в интернете;
  • поискать эти точки в салоне авто, используя вольтметр.

Эти способы помогут автолюбителю найти абсолютно все концевики, если нужно подключить сигнализацию или заменить эти переключатели на устройства нового образца

Концевики предназначены для того, чтобы водителю было легче обходиться с разными системами автомобиля, и неважно будут это авто отечественного производства – нива, калина или иностранные модели, всё будет максимально комфортно

Концевики имеют очень маленькие размеры, устанавливаются во многих местах автомобиля, являются исполнителями конкретных функций. Эти устройства предназначены для комфортного доступа к функциональному ряду определённых систем автомобиля и упрощают процесс подключения сигнализации. Каждый концевик отвечает за работу своей зоны, но они могут быть подключены к одному проводу. Подключение к разным проводам не менее распространено. Минусовые и плюсовые концевики встречаются как в иностранных, так и в отечественных автомобилях –салоны нивы, калины и внешнее пространство авто. Купить их несложно, заменить можно самостоятельно, подключить к ним дополнительные провода каждый автомобилист сумеет самостоятельно.

Ваш запрос на тему плюс или минус подключать к концевикам гранта обработан. Лучшее видео ремонта и инструкции того как ремонтировать найдете только у нас на сайте. Представленные видео публикуется с фото. Приятного просмотра.

Отзывы владельца: Цена.НадежностьПриемистостьУправлениеЭкономичность.Машинка очень наравится!

Категория: Видео инструкции

Опубликовал админ: по просьбе Истома

Доработка схемы

Работы по доработке концевых элементов дверей можно переложить на специалистов СТО. В этом случае с владельца возьмут плату за установку. Можно все сделать своими силами, тогда установка концевиков потребует наличия слесарных инструментов и прибора для проверки электрической цепи:

  1. Тестер.
  2. Паяльник.
  3. Отвертка крестообразная.
  4. Провод.
  5. Припой ПОС-40.
  6. Гофрированный шланг.
  7. Изолирующая лента.
  8. Выключатель концевой.

Оба варианта предполагают параллельное подключение незадействованных элементов к рабочим выводам двери со стороны водителя. Питание коммутаторов открытия дверного проема автомобиля Лада осуществляется по двухпроводной схеме. Для упрощения выбора рассмотрим оба варианта.

Установка в замок

При втором варианте деталь будет размещаться не в пороге, а вверху дверки. Провода перенаправляются к замку. В этом случае функцию коммутатора берут на себя контакты замка. Сложностей в установке практически нет. Доработка схемы предполагает установку дополнительной проводки и штекеров для соединений. При монтаже нужно обеспечить защиту проводов от истирания при помощи гофрированного шланга или изоляционной ленты. Чтобы реализовать этот способ, необходимо провести разбор замка, снять блокирующую скобу. Работу проводят в такой последовательности:

  1. Снять замок.
  2. Вытянуть защитную скобу.
  3. Открыть заглушки разъема.
  4. Вставить клеммы.
  5. Подключить провода со стороны водительской двери.

Проектное решение вопроса

При замене или подключении нужно лишь восстановить изначально спроектированную схему. Если не проводится доработка, то сразу исключается необходимость в разборке замочного механизма и использовании изолирующих материалов. Пошаговая инструкция:

  1. Открыть капот.
  2. Ослабить болтовые соединения и разобрать устройство.
  3. Открутить клеммы.
  4. Провести соединение проводов от аккумуляторной батареи.
  5. Вытащить концевой выключатель из отверстия.
  6. Вытащить выключатель.
  7. Протянуть провода и подключить их.
  8. Вывести концы через отверстие наружу.
  9. Провести зачистку проводов.
  10. Протянуть провода до порога к месту установки.

После этого следует проверить работоспособность устройства, а потом провести окончательную сборку.

Как сделать тюнинг Ларгуса своими руками?

Модернизацию универсала можно сделать как в автосалонах, профессионально занимающихся тюнингом, так и в условиях обычного гаража. Тюнинг Ларгуса своими руками владельцу, безусловно, обойдется на порядок дешевле, но достичь качественного и кардинального результата можно лишь при помощи опытного мастера и специального оборудования. Тем не менее, для обычных автолюбителей под силу улучшить комфорт и внешний дизайн Лада Ларгус.

Тюнинг своими руками реально сделать при помощи готовых к установке хромированных наборов обвесов со вставками из резины, рейлингов на крышу, стильных дисков и т.п. Монтаж данных деталей тюнинга не требует специального оборудования и инструмента, поэтому под силу каждому владельцу Largus. Улучшить шумоизоляцию салона своими руками также не составит труда, ведь это проблема присуща универсалу.

Доработка схемы

Схема монтажа или доработки потребует наличия специального оборудования, чтобы провести проверку электрической цепи. В списке приспособлений на первом месте стоит тестер и паяльник. Также потребуется отвертка, дополнительные провода, изолента и новый датчик. Водитель при подключении может задействовать кнопку в пороге или контакты замка двери.

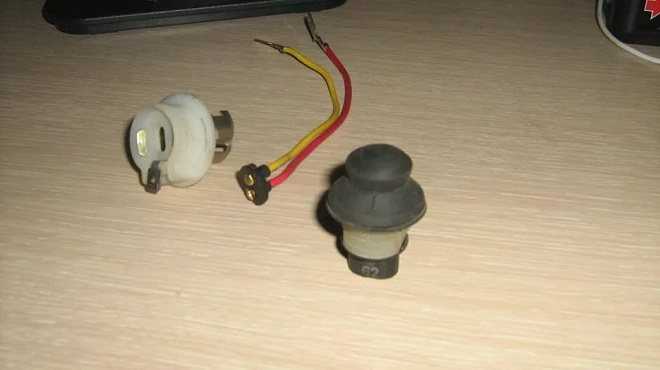

Для этого сначала нужно открыть отверткой корпус датчика и извлечь элемент, снять колодку с проводами с помощью отвертки. Потом заменить провод и произвести спайку. Заизолировать концы и собрать конструкцию в обратной последовательности. Процесс выполняется параллельно, чтобы в процессе были задействованы элементы, которые выходят к рабочим позициям двери.

Комплектации автомобиля

Многие владельцы автомобиля Лада сталкиваются с заводскими недоработками. Не стала исключением и современная модель Гранты. После покупки транспорта владелец обнаруживает изъяны в схеме сигнализации и освещения салона. При первом же осмотре Лада Гранта выясняется, что либо отсутствует штатная проводка до концевиков двери, либо кнопок нет совсем.

Электромеханические устройства замыкают цепь при открытии двери. В данном случае питание подается на лампу освещения салона. Параллельно направляется импульс в схему сигнализации. Но АвтоВАЗ решил сэкономить на таких «мелочах», как концевые выключатели. Владельцам новой машины необходимо самостоятельно устранить эти недостатки.

Существуют различия в схемах подключении сигнализации между различными комплектациями ВАЗ 2190:

  1. Стандарт. В посадочные места вместо кнопок вставлены пластмассовые заглушки. Проводка в этой модификации полностью отсутствует.
  2. Лада норма. Концевик стоит на водительской двери, а в остальных посадочных отверстиях — заглушки, но проложена проводка.
  3. ВАЗ 2190 люкс. Присутствует полный комплект концевых элементов во всех дверях. Но лишь водительский концевик включает лампу освещения и индикатор незакрытых дверей на приборной панели. При открытии пассажирской двери загорится лишь освещение.

Установка ограничителей от Форд Фокус 3

Для работы потребуются следующие инструменты:

  1. Вороток;
  2. Бита Torx Т20;
  3. Бита Torx Т40;
  4. Пластиковая лопатка для демонтажа компонентов обивки – если таковой нет, можно воспользоваться тонкой отверткой, предварительно подложив под нее ткань, чтобы не повредить компоненты дверной карты и лкп.
  5. Головка на 10.

Для начала требуется снять дверные карты. Сперва пластиковой лопаткой снимаются все компоненты, которые закрывают доступ к болтам. Работать нужно аккуратно, чтобы не обломать защелки. Далее выкручиваются крепежные болты битой Torx Т20. На этом все – остается только отщелкнуть карту, которая по контуру крепится пистонами

При этом важно не сломать ручку открывания дверей, а также отключить штекера на электрические стеклоподъемники. Затем нужно снять изоляционный материал, наклеенный на дверь, чтобы получить доступ внутрь

Следующим шагом станет демонтаж непосредственно ограничителя. К кузову он прикручен одним болтом Torx Т40, а к двери парой болтов, для выкручивания которых потребуется головка на 10. Когда болты откручены, остается только вынуть ограничитель, но делать это необходимо аккуратно, так как можно потерять шайбы на шпильках (в местах крепления элемента к двери). Кроме того, после снятия ограничителя с двери Весты, нужно следить, чтобы дверь не открылась дальше положенного, что особенно актуально для передних дверей. В противном случае можно смять кромку и повредить ЛКП.

Наглядно процесс снятия обивки и самого ограничителя двери с Лада Веста продемонстрирован в видео

Установить ограничители от Фокуса 3 в Весту несложно, но есть один момент. Во время монтажа начинают сказываться те 2 мм разницы между шпильками, которые упоминались ранее. По этой причине ограничитель не устанавливается. Решить проблему можно двумя путями:

  1. Работа с отверстиями – нужно аккуратно рассверлить посадочные места дрелью или расточить их напильником, чтобы элемент стал, как нужно.
  2. Корректировка шпилек – она заключается в необходимости немного подогнуть шпильки внутрь, чтобы они свободно вошли в отверстия.

Как показывает практика, лучше все же расточить посадочные места. Да, это дольше, но гораздо надежнее. Причина в том, что шпильки на ограничителе каленые, поэтому, если перегнуть их больше, чем требуется, их можно выломать и ограничитель придется выбросить. Кроме того, перед установкой нужно на сами шпильки одеть толстые шайбы или гайки. Это необходимо, так как длина шпилек элемента от Фокуса на несколько миллиметров больше, чем у таковых на Весте.

Если этого не сделать, функциональность компонента не пострадает, однако в конце хода останавливать двери будет уже не запчасть от Форда, а заводской дополнительный ограничитель. Как следствие, с него очень быстро слезет краска и на месте контакта появится коррозия.

Когда ограничители будут установлены, можно собирать двери в обратном порядке.

Проблемы в работе концевиков на Лада Гранта

Установленные концевики на порогах автомобиля в холодное время года зачастую перестают реагировать на открытие двери, поскольку при отрицательной температуре их пыльники, выполненные из резины, теряют свою эластичность, что собственно и приводит к размыканию контактов.

Присутствуют и другие проблемы, при которых концевики функционируют некорректно. Многие автовладельцы сетуют на то, что сигнализация работает в целом не стабильно, а также что при открытой дверце не загорается свет.

Многие отмечают такие случая, когда при резком повороте автомашины, срабатывают концевики, когда вероятно происходит небольшое отхождение дверцы от кузова. Причина одна всех вышеперечисленных неполадок кроется непосредственно в дверных концевиках.

На фоне неполадок большая часть владельцев Лада Гранта приходят к выводу, что требуется замена концевиков. Установка концевиков поможет устранить существующие неполадки, тем более, что замена не является трудозатратным делом, оно осуществляется самостоятельно, и потребует от вас наличия проводки и дополнительных штекеров, также информации о том, как снять и установить новые механизмы, о чем и пойдет речь дальше.

Отделка салона Лада Ларгус

Улучшения авто проще всего начать с внутренней отделки

Первое, на что стоит обратить внимание — это установка подлокотников, поскольку они являются неотъемлемым элементом салона. Благодаря им салон приобретет стильный внешний облик

Кроме этого, прямая задача подлокотников заключается в том, чтобы дать возможность рукам отдохнуть во время длительного по времени пути. Подлокотник чаще всего имеет вид небольшого ящика, устанавливаемого между двумя передними сидениями.

Еще одним оригинальным и весьма полезным решением будет установка подсветки для ручки. В темное время суток она будет очень кстати особенно для тех, кто в первый раз в вашем авто.

Для полного совершенствования вашего салона необходимы небольшие затраты на такие элементы, как:

  • микропереключатели;
  • 4 светодиода;
  • разъемы и переходники;
  • 4 резистора с сопротивлением на 510 Ом.

Тюнинг «элементами защиты»

Во время полного преобразования авто стоит подумать и о его безопасности. Чаще всего система защиты касается заднего и переднего бампера. На них устанавливают специальные элементы из нержавеющей стали или с полимерным покрытием. Такие накладки служат для предупреждения повреждения заднего бампера от повреждений, например при погрузке багажа через тыльные двери. Для предохранения колес от попадания различных камней и пыли служат подкрылки.

На задние двери машины устанавливают уплотнительную резинку, которая служит в роли звукоизолирующего элемента. Для защиты радиатора можно установить специальную сетку (чаще всего используют черную или хромовую), ее ячейки прекрасно пропускают воздух, и в то же время уберегают радиатор от попадания различного рода инородных тел (камней, пыли, насекомых).

Карбоновая пленка — прекрасный элемент защиты кузова от мелких царапин, которая к тому же придаст стильный вид вашему авто. Имеется огромный выбор разнообразных расцветок и материалов.

Таким образом, для того, чтобы ваш усовершенствованный «стальной» друг долго и надёжно прослужил вам, к тюнингу следует подходить комплексно. В любом случае, после тюнинга качество и внешний облик Лады Ларгус зависят от количества вложенных средств, а также умений и терпения владельца.
