Замена радиатора печки гранта

LADA Kalina

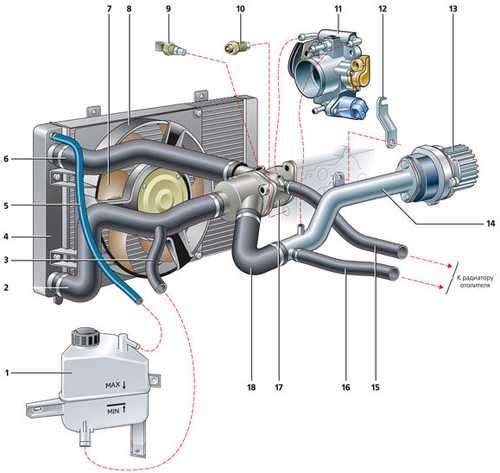

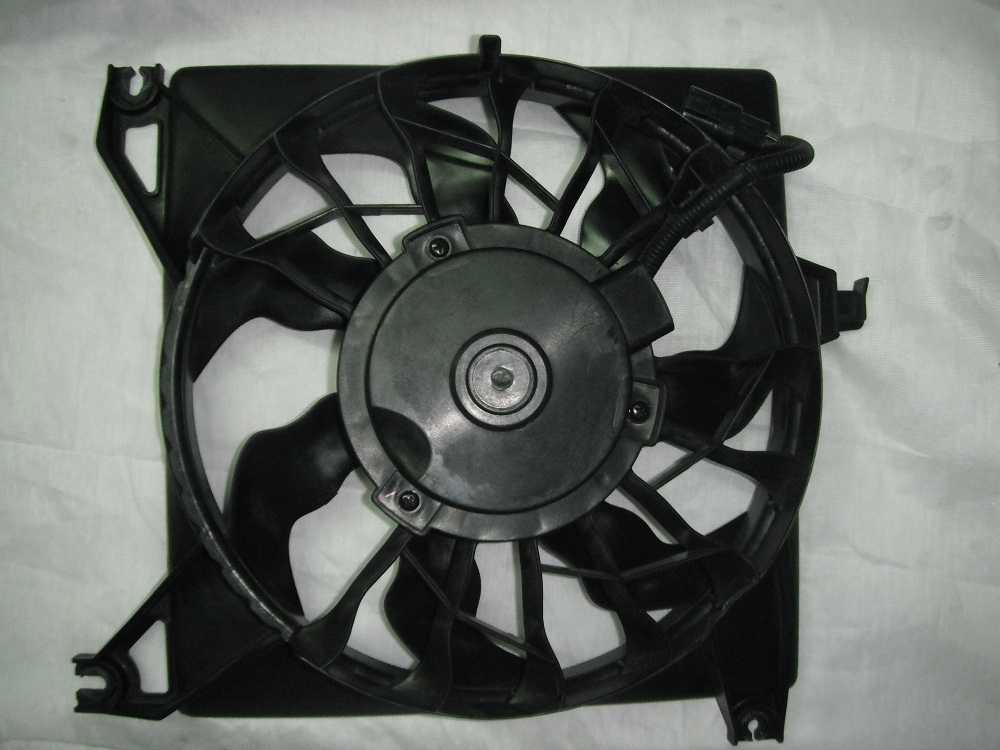

1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Конструкция радиаторов отопления от LUZAR

Радиаторы отопления LUZAR выпускаются трех типов:

  1. Трубчато-пластинчатый, сборный, алюминиевый. Состоит из алюминиевых пластин, сквозь которые проходят алюминиевые трубки, внутри которых бежит охлаждающая жидкость. Бачки на таких радиаторах изготавливаются из пластика. Радиаторы отопителя такого типа используются для отопления салонов небольшого размера – в связи с ограниченной теплоотдачей; имеют наилучшую жесткость и малый вес, а также наименьшую цену.
  2. Трубчато-ленточный, несборный (паяный), алюминиевый. Гофрированная алюминиевая лента в таком радиаторе находится между алюминиевыми плоскоовальными трубками. Бачки радиаторов данного типа могут изготавливаться как из пластика, так и из металла. Конструкция несборных (паяных) алюминиевых приборов является наиболее универсальной, позволяя создавать теплообменники с любыми заданными характеристиками. Алюминиевые радиаторы печки имеют малый вес и относительно высокую жесткость, а также оптимальные цены.
  3. Трубчато-ленточный, несборный (паяный), медно-латунный. По конструкции очень близок к типу 2 – между медными плоскоовальными трубками расположены медные ленты, сложенные в виде «гармошки». При этом бачки на таких радиаторах отопления используются латунные – в целях повышения общей жесткости конструкции. Медные радиаторы отопления – благодаря высокой удельной теплоемкости меди – обладают отличными показателями теплоотдачи. Однако – в связи с высокой мягкостью меди – радиаторы отопления из этого металла вынуждено имеют узкую трубку и большой интервал (шаг) между трубками, что накладывает серьезные ограничения в максимальной эффективности. Также медные радиаторы печки имеют наиболее высокую стоимость и наименьшую жесткость на кручение, излом и внутреннее давление. В этой связи медные радиаторы отопителя являются «устаревшими» и постепенно выбывают из применения.

LUZAR: проверено временем и дорогами

Радиаторы LUZAR несколько раз удостаивались премии «Радиатор года». По нескольким причинам:

  • Наша продукция не уступает оригинальной в качестве и выносливости.
  • Часто именно наша продукция является «оригинальной».
  • Мы предоставляем гарантию в 2 года или 125 000 километров пробега.
  • Каждую модель проверяем на герметичность, несколько моделей каждой партии – на коррозию и вибростойкость.
  • Купить радиаторы печки можно всеми возможными способами (подробнее в разделе «Где купить?»)
  • Отвечаем на все вопросы клиентов открыто и быстро

Убедитесь в этом по телефону 8-800-555-8965.

Особенности эксплуатации печки Лада Гранта

У Лады Гранта имеются датчики на приборной панели, отвечающие за функцию печки, регулирующие показатели мощности, температуры воздуха, а также имеется регулятор. Последний определяет приоритетное направление воздушных потоков:

  • в салон;
  • на ноги;
  • одновременно в салон и на стекло.

Имеется еще рукоятка горизонтального диапазона движений, определяющая источник подачи воздуха (из салона или с улицы).

В ситуации если автомобиль стоит в пробке, а перед ним машина с мусором, вариация «из салона» – просто находка для пассажиров и водителя. Этот же вариант актуален в случае с ускорением прогрева машины.

Режим рециркуляции стекол может привести к запотеванию стекол, поэтому этот режим включают вместе с кондиционером. Например, в иномарках эти два режима стартуют в паре.

Немного ниже рукоятки есть кнопка, ответственная за обогрев задних стекол.

LADA 110 и Priora

1 — радиатор отопителя; 2 — шланг отвода охлаждающей жидкости от радиатора отопителя; 3 — шланг подвода охлаждающей жидкости к радиатору отопителя; 4 — шланг насоса охлаждающей жидкости; 5 — шланг расширительного бачка; 6 — пароотводящий шланг радиатора отопителя; 7 — расширительный бачок; 8 — датчик уровня жидкости в расширительном бачке ; 9 — термостат; 10 — шланг отвода охлаждающей жидкости из радиатора двигателя; 11шланг подвода жидкости к дроссельному узлу; 12 — пароотводящий шланг радиатора двигателя; 13 — шланг подвода жидкости к радиатору двигателя; 14 — радиатор двигателя; 15 — пробка сливного отверстия радиатора; 16 — электровентилятор радиатора двигателя; 17 — насос охлаждающей жидкости; 18 — подводящая труба к насосу охлаждающей жидкости; 19 — шланг отвода охлаждающей жидкости из дроссельного узла

На старых 110 ставился термостат 2110-1306010 («трёхдырочный»).

На Priora и новых 110 используется термостат 21082-1306010-10 («шестидырочный») с его классической схемой, аналогичной Samara последних выпусков.

На более новых моделях (FL) устанавливают и систему на базе термостата 2190.

Имеется дополнительный пароотводящий шланг, идущий из отопителя в расширительный бачок.

Предварительная разборка

  1. Сначала потребуется опустошить систему от рабочей жидкости, перед тем как будет осуществляться замена радиатора печки. Это производится посредством открытия пробки на основном радиаторе и слива антифриза в заранее подготовленную тару.
  2. Теперь необходим демонтаж воздушного фильтра вместе со всасывающим патрубком.
  3. Снимаем АКБ.
  4. Когда появляется доступ к патрубкам печки предварительно подвигаем емкость под место стыка патрубков с отопительным радиатором. После снятия шлангов в тару соберется не менее 1 литра антифриза.
  5. Около патрубков обнаруживаем гайку, которой зафиксирована находящаяся внутри пластина. Ее потребуется сдвинуть, поскольку вероятен риск создания помех процессу снятия радиаторного узла. Для этого из подкапотного отсека ослабляем и отворачиваем гайку. Выполняем это после полного схода жидкости из обозначенных патрубков.
  6. Переходим в салон и снимаем приводной трос акселератора.
  7. Далее потребуется демонтаж самой педали. Она закреплена посредством трех болтов.
  8. Снимаем декоративную панель радиатора (она расположена по правый бок от педали газа).
  9. Тормозная педаль LADA Kalina тоже способна причинить неудобства разборочной операции. Демонтировать не придется, однако путем извлечения штока ее можно приподнять выше своего рабочего положения.

На этом этап предварительной процедуры разборки завершен.

Лада Калина Хэтчбек Rockstar NYC › Бортжурнал › Отопитель Гранта в Калину

Приветствую.Свой отопитель сломал и т.к. предстояла замена панели на панель Калины 2, решил заодно поменять отопитель на Грантовский. Встаёт болт-он.

Сперва поставил корпус с мотором. Моторчиков печки у меня оказалось три штуки Поставил визуально самый симпатичный.

Затем поставил испаритель т.к. в будущем планирую поставить кондиционер. Чтобы его поставить необходимо убрать заглушку и прорезать ковёр на моторном щите.

Радиаторов тоже несколько, выбирал «посвежее».

Для установки надо убрать площадку радиатора от Калины 1 т.к. у отопителя от Гранты она своя встроенная в отопитель.

Отопитель так же крепится шпилькой с винтом.

Взял такой ремкомплект т.к все остальные патрубки и сам термостат уже от Гранты. На самом деле так и не уловил функциональных различий. От Калины они более прямые, от Гранты — изогнутые. Зачем эти завихрения я не понял

Поставил эти патрубки, решил использовать пружинные хомуты. Буду мониторить как они себя проявят.

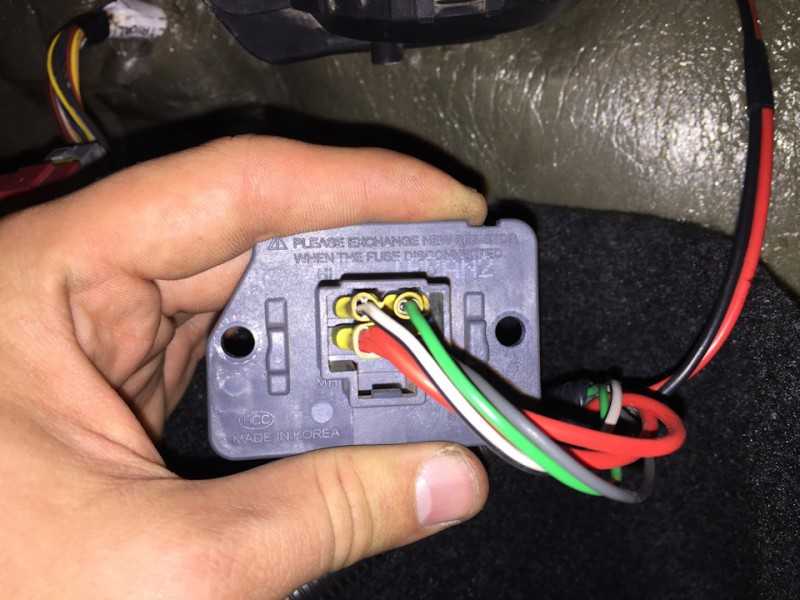

Т.к. мотор печки у нас будет стоять от Гранты, то родные разъёмы не подойдут. Искал колодки на терморезистор и моторчик — безрезультатно. Поэтому просто вытаскиваем клеммы из родной колодки и изолируем термоусадкой.

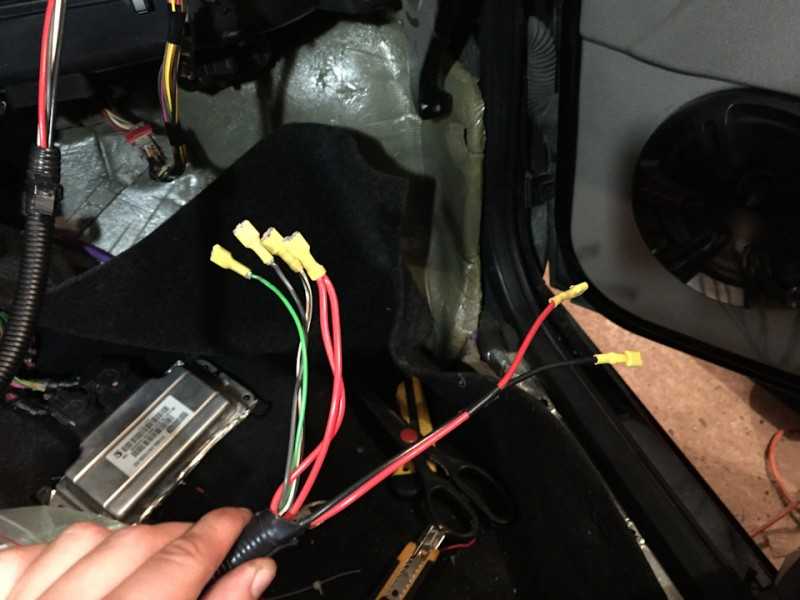

К моторчику подключаемся следующим образом. Цвета совпадают с нашей родной проводкой (красный и чёрный).

К терморезистору подключался методом тыка Подключатся надо следующим образом:Контакт | Цвет проводаHI | Бело-чёрныйLO | ЗелёныйMH | КрасныйML | Чёрный

По установке всё, тросики буду ставить (уже поставил только в БЖ нет) вместе с панелью.

Отзыв: отопитель лучше, чем родной это однозначно. Основные плюсы это тросики, вернее их грамотная фиксация и плавность. Сам моторчик тише родного, дует ураган Ну и забегая вперёд, вкупе с панелью от Калины 2 это очень хороший обогрев лобового и боковых стёкол. Так же более гибкая регулировка «куда дуть».

Рекомендации по выбору деталей и комплектующих

Ассортимент представлен отечественными производителями, оригиналами и качественными аналогами. Окончательный выбор за владельцем технического средства.

Мастера сервисных центров настоятельно рекомендуют приобретать детали оригинального исполнения. Ресурс эксплуатации, качество изготовления заводских комплектующих на порядок выше аналогов.

Перед покупкой тщательно сверяйте каталожные артикулы запчасти с фактическими данными в руководстве по эксплуатации. При необходимости получите бесплатные консультации у мастеров СТО.

Последнее время становится популярно заказывать детали последующей установкой непосредственно в мастерских. Преимуществ такого выбора множество: оперативность доставки, профессиональный монтаж, гарантия качества.

Последовательность действий при замене радиатора Лады Гранты

  1. Машина расположена в периметре ремонтной зоны, открыт капот, температура двигателя безопасная для проведения профилактических работ.
  2. Нажимаем на боковые фиксаторы колодки с проводами, отсоединяем датчик массового расхода воздуха (ДМРВ).

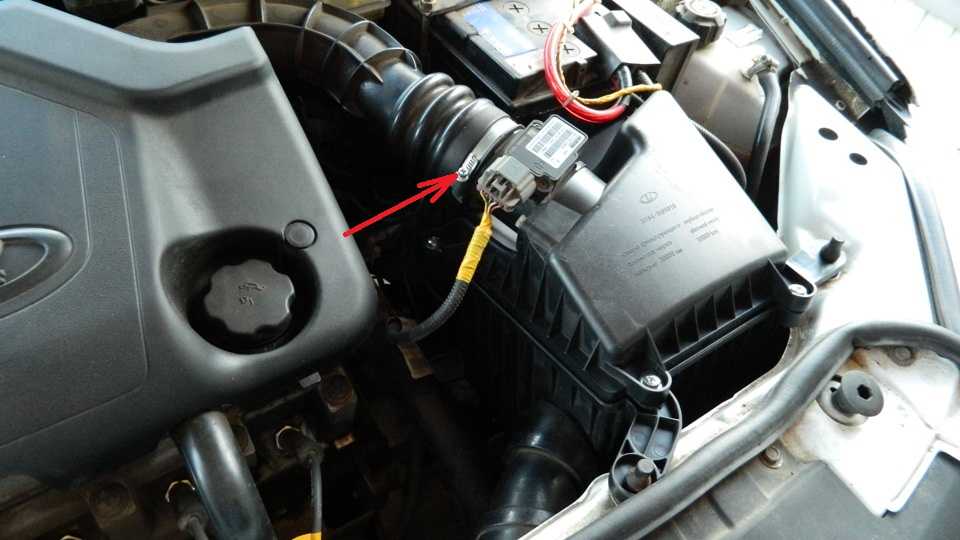

  1. Отвинчиваем крепление хомута резиновой гофры. Снимаем патрубок воздушного фильтра.
  2. Отвинчиваем четыре винта, снимаем крышку воздушного фильтра.
  1. Извлекаем фильтрующий элемент, снимаем клапан продувки адсорбера.
  1. Нижняя часть корпуса закреплена на трех винтах: два на стенке радиатора, одна на площадке аккумуляторной батареи.

  1. Выводим корпус из посадочного места.
  2. Ключ на «10», снимаем воздухозаборник.
  3. Сливаем охлаждающую жидкость. Для этого снимаем грязезащитный щиток в моторном отсеке. Подставляем пустую емкость под радиатор, отвинчиваем пробку, сливаем отработку.
  1. Выкручиваем крышку расширительного бачка для удаления воздушной пробки.

  1. В левой части блока цилиндров выкручиваем гайку сливного отверстия с водяной рубашки.

Водителю на заметку!

  1. Отвинчиваем катушку зажигания (головка на «10»).
  2. Снимаем радиатор системы охлаждения (далее — СО).

  1. Отпускаем крепление хомута, отсоединяем патрубок нижнего контура подачи антифриза. Сливаем остатки жидкости.
  1. По аналоги отсоединяем верхний патрубок.
  2. Снимаем шланг от расширительного бачка.
  3. В верхнем периметре выкручиваем две гайки на «10», наклоняем радиатор охлаждения в сторону, извлекаем из полости моторного отсека через верх.
  1. Со штифтов снимаем две резиновые подушки, проводим дефектовку (замену) РСО новым.
  2. Собираем конструкцию в обратной последовательности. Заливаем 7.5 литров антифриза.

На этом замена радиатора Лады Гранты своими руками окончена.

Помощь СТО или обходимся своими силами

Учитывая то, что процесс профилактики (замены) вовсе не сложный, работы проводим самостоятельно

На каждом из этапов разборки важно соблюдать рекомендации изготовителя. Даже самая «маленькая» ошибка приведет к масштабной поломке

Для подкрепления знаний используйте инструкцию, видеоуроки, советы, изложенные в данной статье.

Снятие радиатора отопителя

Снимаем радиатор отопителя для замены при обнаружении течи охлаждающей жидкости через радиатор. Снимаем панель приборов (см. «Снятие панели приборов»).

Крестообразной отверткой отворачиваем два самореза крепления крышки радиатора.

Снимаем крышку радиатора и уплотнитель (показан стрелкой) с патрубков радиатора.

Вынимаем радиатор из корпуса отопителя. Устанавливаем радиатор отопителя в обратной последовательности.

«Лада Гранта» — один из наиболее востребованных автомобилей в России в 2018 году, наряду с KIA Rio, VW Polo, Lada Vesta, Hyundai Solaris и Hyundai Creta. Такая популярность автомобиля объясняется, прежде всего, оптимальным сочетанием цены и качества: владельцы «Гранты» отмечают хорошую обзорность, вполне приемлемый силовой агрегат, простоту обслуживания, низкую стоимость запчастей, вместительный багажник, большой клиренс, что чрезвычайно актуально для российских реалий. Среди комплектующих, незаменимых в холодное время года — отопитель, основным узлом которого является радиатор. Если возникает ситуация, когда необходимо заменить радиатор печки, то в большинстве случаев это можно сделать без посторонней помощи. Что следует помнить владельцу «Лады Гранты», отважившемуся на самостоятельную замену радиатора отопителя?

LADA Samara

2108 (карбюратор)

1 – пробка расширительного бачка; 2 – расширительный бачок; 3 – подводящий шланг радиатора; 4 – шланг от радиатора к расширительному бачку; 5 – отводящий шланг радиатора; 6 – левый бачок радиатора; 7 – алюминиевые трубки радиатора; 8 – датчик включения электровентилятора; 9 – правый бачок радиатора; 10 – сливная пробка; 11 – сердцевина радиатора; 12 – кожух электровентилятора; 13 – крыльчатка электровентилятора; 14 – электродвигатель; 15 – зубчатый шкив насоса; 16 – крыльчатка насоса; 17 – зубчатый ремень привода распределительного вала; 18 – отводящий патрубок радиатора отопителя; 19 – подводящая трубка насоса; 20 – шланг отвода жидкости от подогрева впускной трубы к блоку подогрева карбюратора; 21 – блок подогрева карбюратора; 22 – выпускной патрубок; 23 – подводящий патрубок отопителя; 24 – шланг отвода жидкости от подогрева впускной трубы и блока подогрева карбюратора; 25 – термостат; 26 – шланг от расширительного бачка к термостату

2114, 2115 (инжектор, термостат от 110)

1–пробка расширительного бачка; 2–расширительный бачок; 3–шланг отвода охлаждающей жидкости от дроссельного патрубка; 4–шланг от радиатора к расширительному бачку; 5–отводящий шланг радиатора; 6–левый бачок радиатора; 7–алюминиевые трубки радиатора; 8–заглушка; 9–правый бачок радиатора; 10–сливная пробка; 11–сердцевина радиатора; 12–кожух электровентилятора; 13–крыльчатка электровентилятора; 14–электродвигатель; 15–зубчатый шкив насоса; 16–крыльчатка насоса; 17–зубчатый ремень привода распределительного вала; 18–блок цилиндров двигателя; 19–подводящая трубка насоса; 20–подводящий шланг радиатора; 21–отводящий шланг радиатора отопителя; 22–шланг подвода охлаждающей жидкости к дроссельному патрубку; 23–выпускной патрубок; 24–заправочный шланг; 25–подводящий шланг радиатора отопителя; 26–термостат; 27–датчик температуры охлаждающей жидкости системы управления двигателем

Система отопления Лады Гранты с кондиционером и без – отличия

Наличие кондиционера Отсутствие
Отдельный воздуховод

Конструкция не имеет указанного дополнительного оборудования

Испаритель
Блок отопителя
Корпус блока отопителя

Характерные неисправности системы отопления Лады Гранты

Неисправность Диагностика Способ устранения
Печка работает на одном скоростном режиме Проверка платы с резисторами Замена платы с резисторами
Заслонки неподвижны Диагностика троса привода Смазка тросика, дополнительное натяжение
Датчик на приборной панели показывает разную температуру Проверка сопротивления датчика на контактах Замена датчика
Печка не активируется при нажатии на рычаг Проверка цепи электропитания Замена электрической проводки, предохранителя
Работа вентилятора сопровождается скрипом, металлическим скрежетом Диагностика блока печного отопителя Смазка подшипника, замена
Из дефлекторов вылетает холодный воздух Проверка целостности воздушных патрубков Уплотнение соединения герметиком
Не происходит подача охлаждающей жидкости на печку Проверьте схему подвода патрубков печки Замена патрубков

Замена радиатора и ремонт печки Лада Гранта

Инженерный состав АвтоВАЗ очень постарались над отоплением Лады Гранта. Прогрев салона происходит очень быстро, и температура достигается нужного уровня. Но, несмотря на качественное исполнение самой печи, поломок иногда избежать не удается. Может, например, потечь или забиться радиатор. По этой причине нужно разбираться в причинах поломки, демонтировав печь.

Вся основная работа производится в верхнем уровне моторного отсека или в салоне автомобиля, единственное неудобство состоит в сложности доступа к мотору.

  1. Начинаем ремонт, откручивая два хомута, с помощью которых крепятся патрубки печи к радиатору отопителя. Патрубки снимаем полностью.
  2. Находим емкость для слива охлаждающей жидкости заранее и сливаем ее.
  3. В конце работы в моторном отсеке отводим патрубки в сторону.
  4. В салоне автомобиля откручиваем саморез, закрепляющий тоннель возле ручного тормоза, и другой, служащий фиксатором кожуха стояночного тормоза. Находим и откручиваем еще по два самореза с водительской и пассажирской сторон.
  5. Отверткой достается очень аккуратно чехол ручки переключения передач. И при этом немного поднимается вверх тоннель, сдвигая его влево.
  6. Откручиваются гайки фиксации педали газа и подставки под нее.
  7. Откручиваются еще несколько саморезов крепления кожуха, и снимается крышка.
  8. Дальше занимаемся распилом. И только сейчас радиатор снимается, педали тормоза, мешающие этому процессу, зажимаются.

Хочется напомнить, что все эти манипуляции необходимо производить, предварительно обесточив автомобиль, то есть нужно снять клеммы с аккумулятора. В противном случае можно получить короткое замыкание, которое выведет из строя все элементы электросети Лада Гранта.

Можно заменить радиатор печки Лада Гранта без снятия панели. Для этого необходимо обрезать патрубки заподлицо, выходящие за кузов, мешающие установке радиатора. Снять с педали шпонку, чтобы педаль уходила вглубь и не мешала процессу. Покупается и устанавливается патрубок большой длины внутренним диаметром ф16, наружным ф24. Подключается к помпе и термостату.

Демонтируем радиатор печки Лада Гранта

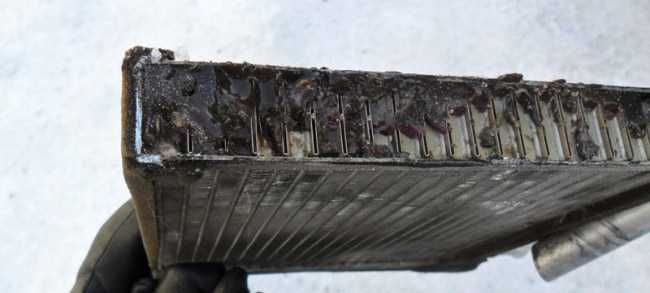

Этот радиатор в итоге «потёк» в салон автомобиля. А пары антифриза вредны!

Несмотря на то, что к качеству исполнения печки обычно претензий нет, поломки всё же могут произойти. Если сосредоточиться на радиаторе, то он может забиться или же потечь. В любом случае, нужно сразу же приступать к демонтажу печки, после чего её уже можно будет детально осмотреть, и разобраться в причинах поломки.

Большинство работ придётся проводить на верхней части моторного отсека, а также из салона машины. По сути, ни яма, ни домкрат, ни подъёмник в этом случае нам не потребуются. Учитывайте лишь то, что доступ в моторный отсек будет крайне сложным.

  1. Для начала, откручиваем пару хомутиков, которыми крепятся патрубки печки к радиатору отопителя. Этим самым мы освобождаем их, чтобы суметь снять патрубки полностью.
  2. Теперь нам будет доступен слив охлаждающей жидкости из радиатора. Естественно, что заранее придётся позаботиться о ёмкости, куда эта жидкость будет сливаться.
  3. Патрубки же, по возможности, отводим в сторону. В принципе, большая часть работы в моторном отсеке на этом завершается.
  4. Далее следует работа из салона машины. Возле ручника можно обнаружить один саморез, которым крепится тоннель, а также ещё один саморез для фиксации кожуха стояночного тормоза. Откручиваем их полностью. Помимо этого, со стороны водителя и со стороны пассажира будет ещё по два самореза, которыми крепится тоннель с обеих сторон.

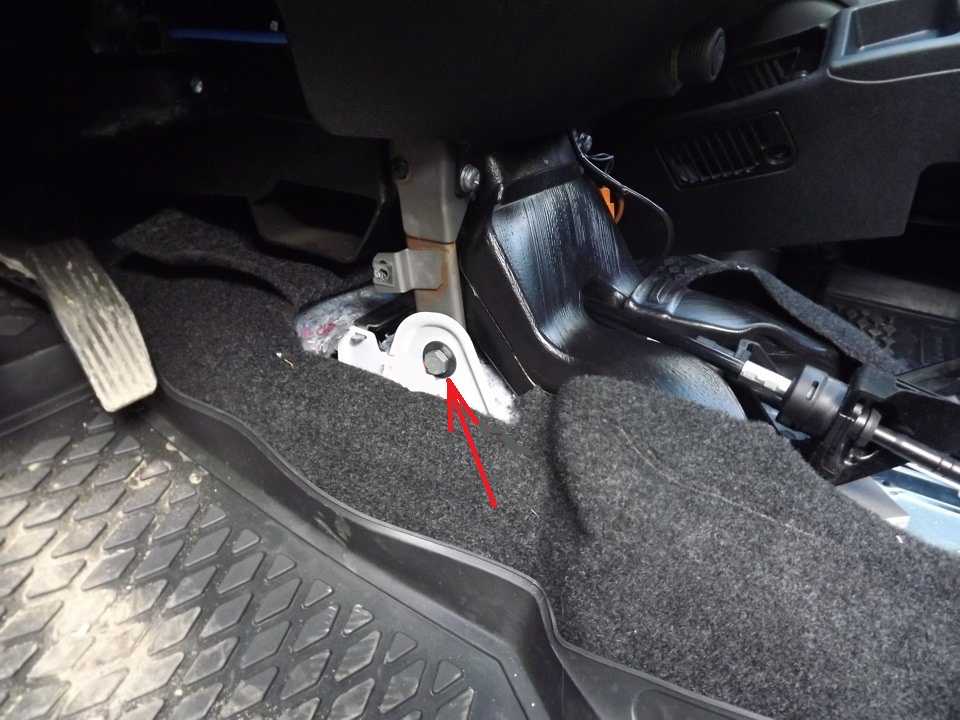

Один саморез под тоннелью ручника

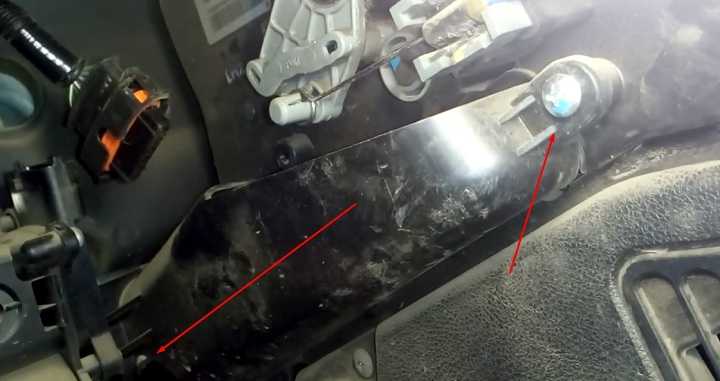

Открутить два самореза. Один на фото видно, второй правее, ближе к ручке КПП

Три болта крепления педали

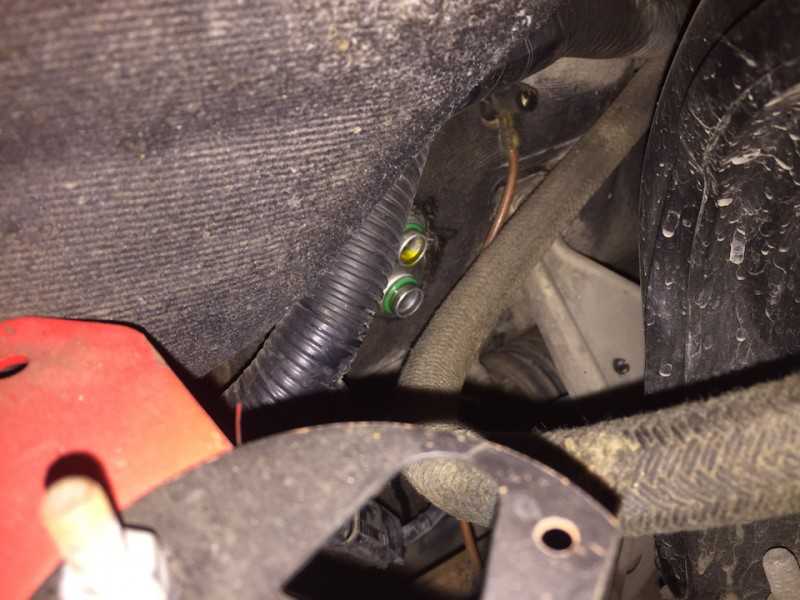

Открылся доступ к патрубкам радиатора отопителя

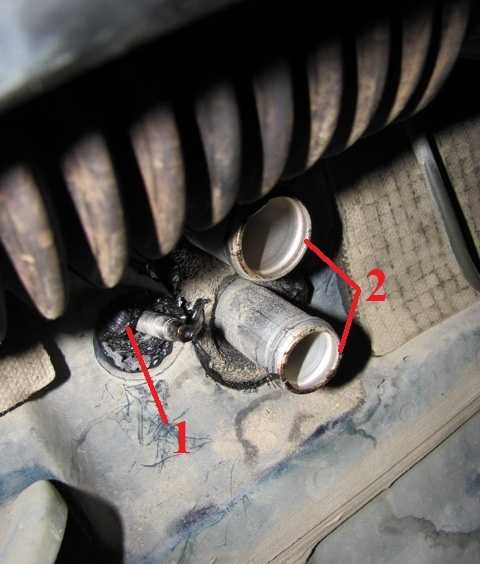

Отпиливаем трубки радиатора для его съёма

Установка нового радиатора Лада Гранта

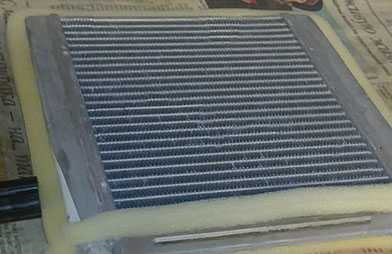

Аккуратно обклеиваем его по периметру поролоном, после чего начинаем работать с окном в корпусе печки.

Аккуратно прорезаем небольшое окошко подходящего размера, ближе к нижней части корпуса печки.

После этого новый радиатор станет на своё место очень хорошо. Сборка всех остальных частей производится в обратной последовательности.

Выбор нового радиатора отопителя (проверенные артикулы)

На роль штатного радиатора отопителя неплохо подойдёт модель специально для Лада Гранта Лузар под индексом LRh 0190b.

Он полностью выполнен из алюминиевого сплава, а цена данного радиатора составляет около полутора тысяч рублей. Помимо Лада Гранта, подойдёт он и для установки во вторую версию Лада Калина.

В общем же, на отечественном рынке, пока что, редко встречаются альтернативы. Так что автолюбителям приходится довольствоваться данным радиатором. Впрочем, он показывает себя достаточно хорошо, особенно, если не применять для его «ремонта» специальные присадки, которые заклеивают собой каналы подачи жидкости.

Радиаторы, так называемого, нового образца, характеризуются особенностями крепления. К тому же, такие радиаторы не цельные, а состоят из двух частей. Они собраны вместе посредством трех саморезов.

Что же касается «старого» образца радиатора, то он имеет полностью цельную структуру. Впрочем, большинство элементов крепления совпадает с новым типом, так что установка любого из них не должна привести к каким либо трудностям.

Состав системы отопления

Принцип функционирования отопителя в Лада Калина весьма прост. Он построен на приточно-вытяжной схеме. Схема отопителя содержит в себе:

  • фильтр воздуха салонного пространства;
  • воздуховоды;
  • радиатор отопителя;
  • электрический вентилятор;
  • модуль управления воздушными потоками и режимами работы вентилятора.

Устройство печки салона выглядит именно таким образом, а располагается за приборной панелью и только органы управления системой присутствуют на ее лицевой поверхности в салоне Лада Калина. Работающий двигатель генерирует тепло, которое отводится от него с помощью системы охлаждения. В данный контур включен радиатор отопления.

Способ №1: замена радиатора печки Лады Гранты со снятием панели

  1. Снимаем клеммы с аккумуляторной батареи во избежание короткого замыкания в цепи.

Снятие клеммы с аккумулятора

  1. Отвинчиваем сливную пробку в радиаторе, блоке цилиндров, стачиваем антифриз в пластиковую емкость.

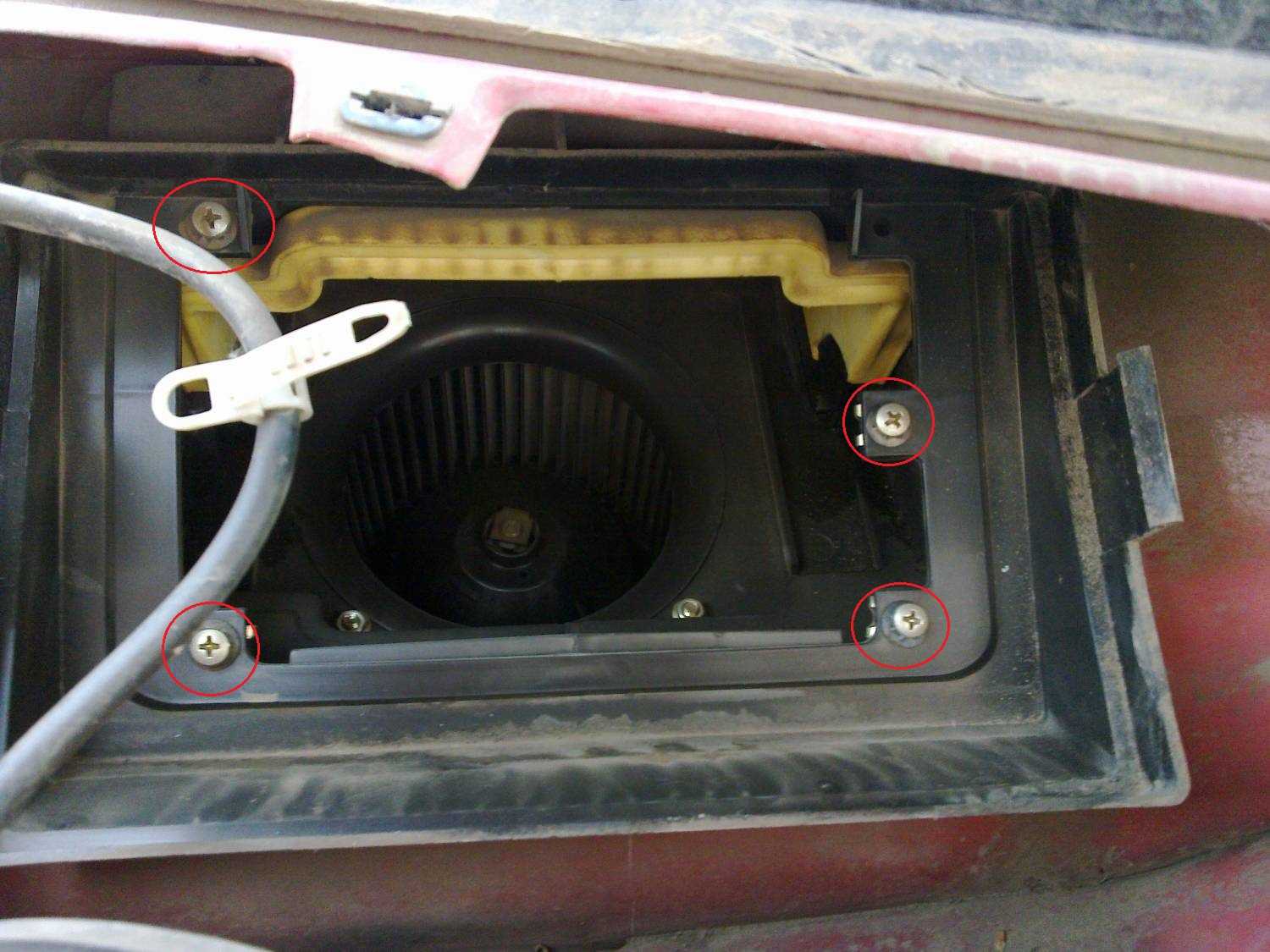

  2. Выкручиваем четыре самореза, снимаем фильтр системы отопления, кожух.

Расположение саморезов

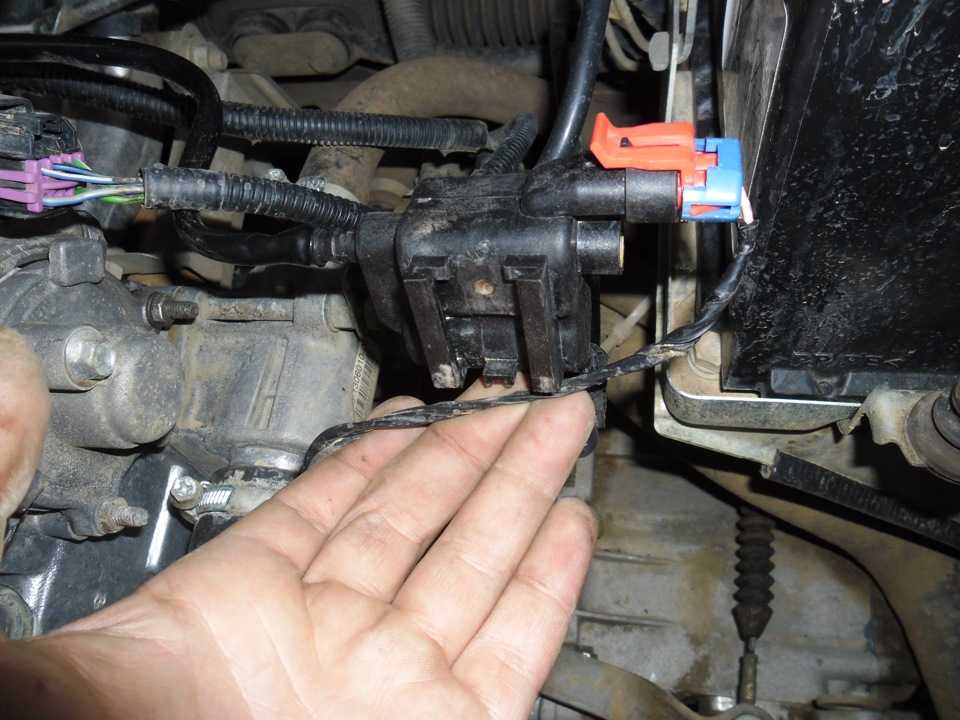

  1. Отпускаем стяжные хомуты, снимаем два резиновых патрубка «подача», «обратка» со штуцеров радиатора.

Патрубки на подачу и обратку

  1. В салоне машины поддеваем и снимаем крышку блока предохранителей.

Снятие крышки блока предохранителей

  1. Снимаем пластиковую облицовку туннеля, каркас рулевой колонки.

Каркас рулевой колонки

  1. Снимаем приборную панель в центральной части.

Центральная часть приборной панели

  1. Демонтируем резиновые уплотнители на дверных проемах.

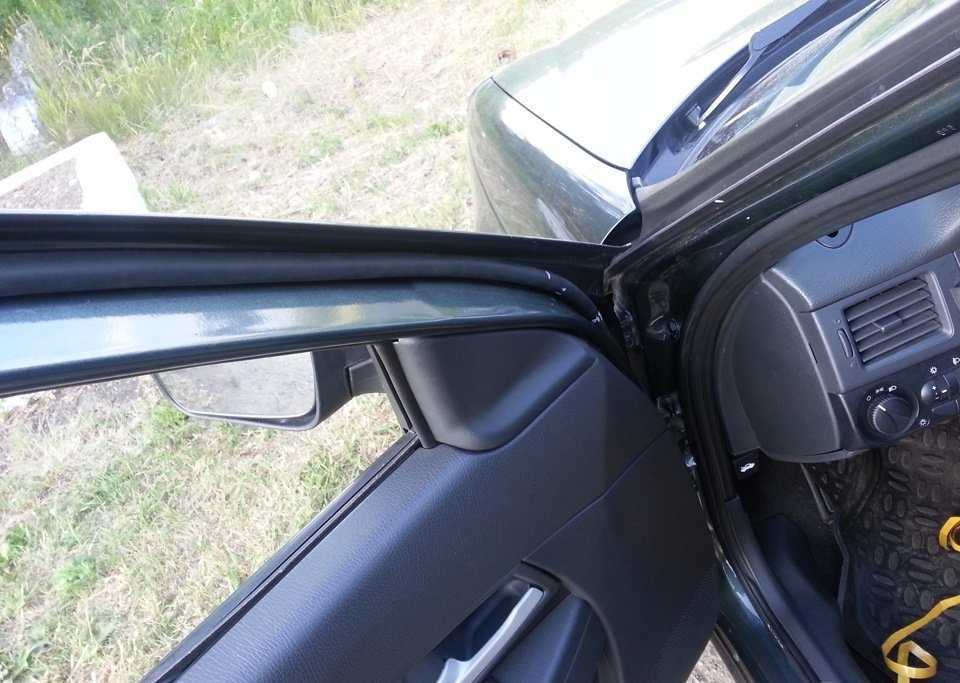

Резиновые уплотнители на дверных проемах

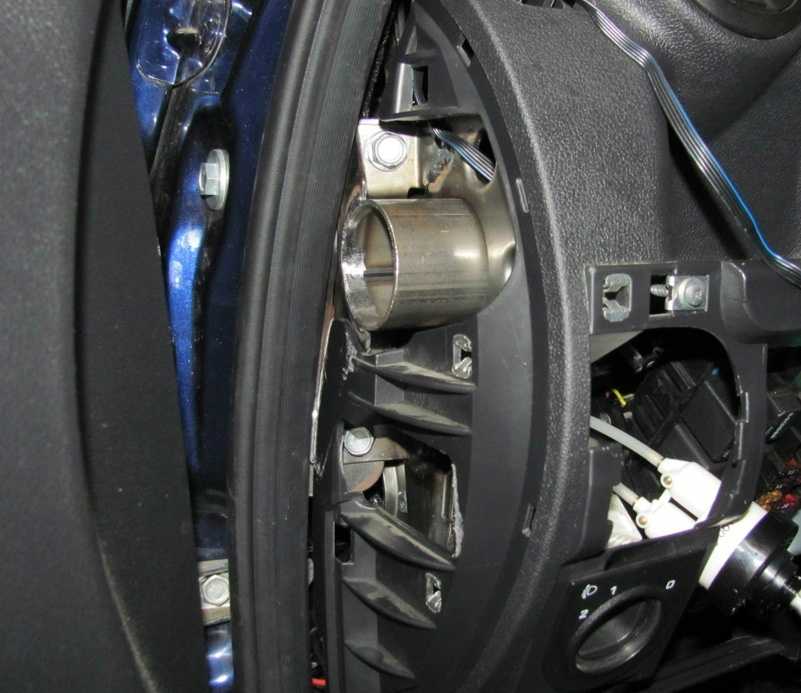

  1. Поддеваем и снимаем боковую (левую) пластиковую накладку панели приборов.

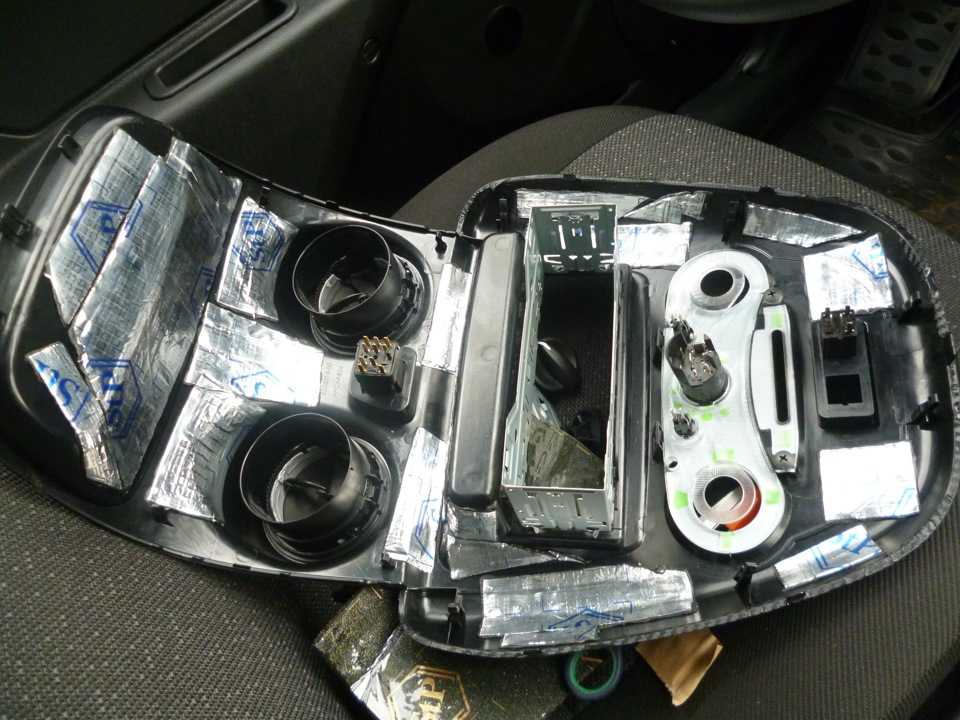

Пластиковая накладка панели приборов

  1. По аналогии снимаем накладку с правой стороны.
  2. Демонтируем обивку передней левой, правой стойки.

Обивка передней стойки

  1. Демонтируем ручку регулятора пучка освещения.

Ручка регулятора освещения

  1. Отвинчиваем гайку, извлекаем регулятор «на себя».

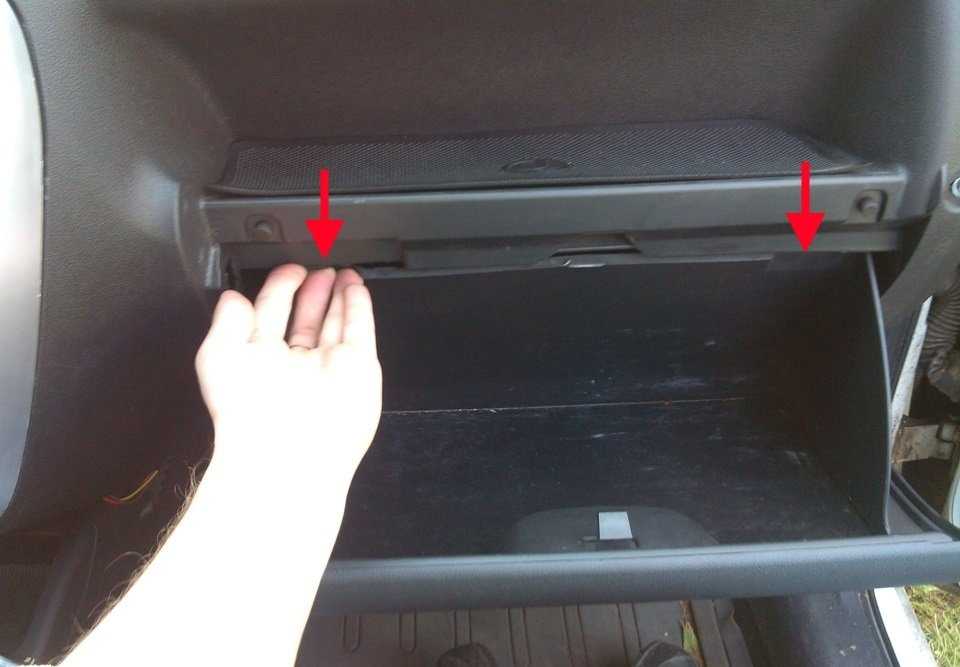

  1. Отверткой поддеваем, извлекаем крышку вещевого ящика со штатного места.

Крышка вещевого ящика

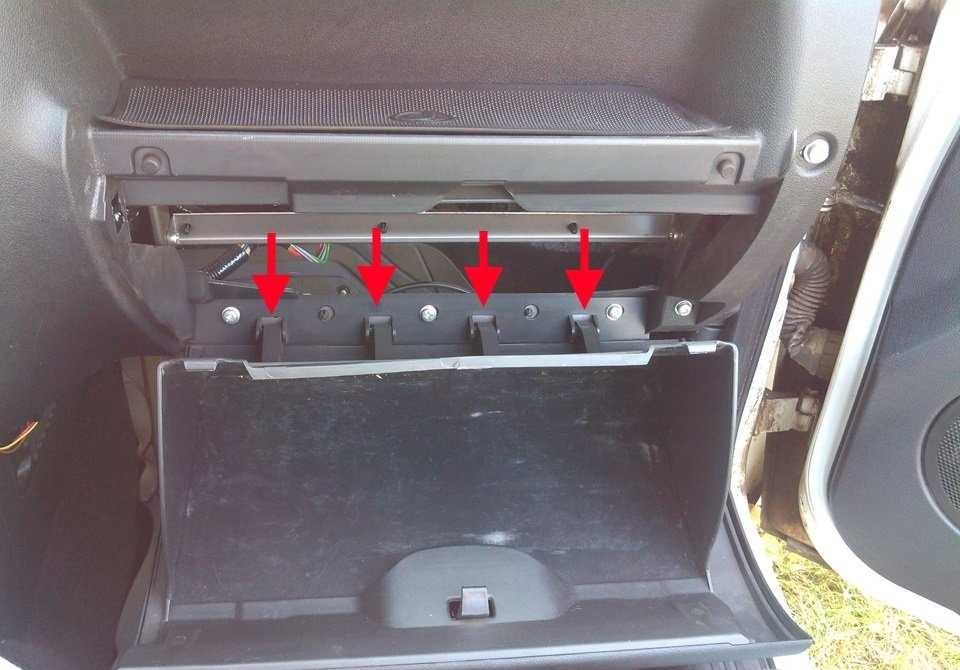

  1. Извлекаем вещевой ящик.

Вещевой ящик

  1. С левой стороны под обшивкой находим крепление массы, отвинчиваем гайку (ключ на «10»).

Крепление массы

  1. Головкой на «10» отвинчиваем левый, правый кронштейн крепления консоли.

Кронштейн крепления консоли Отвинчиваем болты

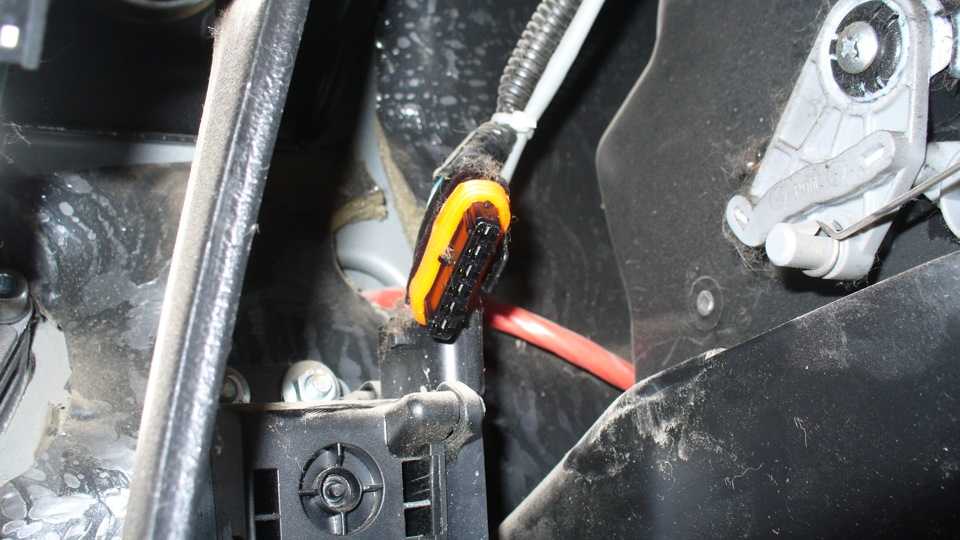

  1. Прижимаем боковые фиксаторы, отсоединяем колодку с проводами от выключателя стоп-сигналов.

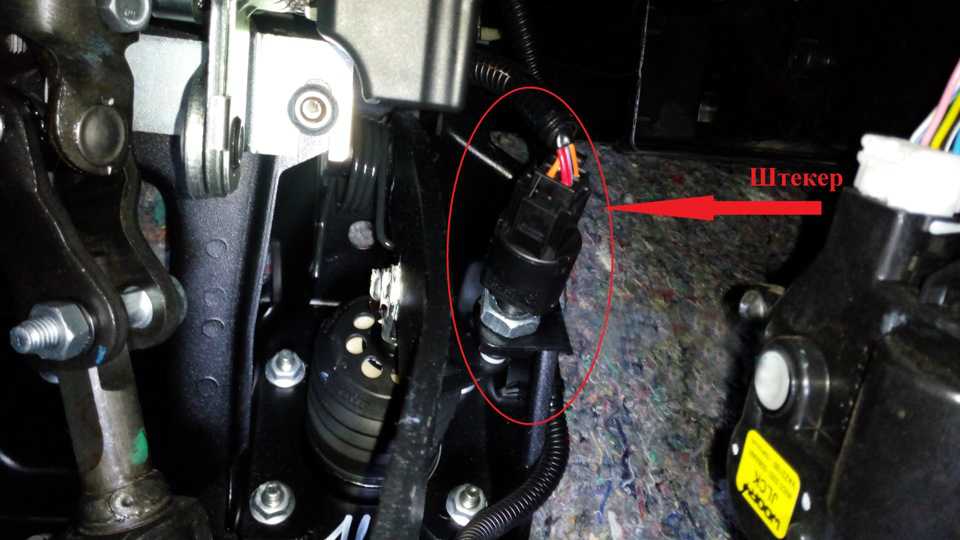

  1. По аналогии отсоединяем педаль акселератора.

Педаль акселератора

  1. Отключаем педаль сцепления.

Педаль сцепления

  1. С правой стороны нажимаем фиксатор, отсоединяем колодку проводов от контроллера.
  1. Головкой на «13» отворачиваем болты крепления панели приборов к кузовному элементу.
  1. Извлекаем панель приборов из салона автомобиля, аккуратно укладываем ее на поверхность верстака для проведения работ.

Замена радиатора печки Лады Гранты своими руками окончена.

Некоторые мотористы практикуют не снимать приборную панель целиком, а лишь облицовку из пластика. Процесс аналогичен вышеописанному. Фактически остается на месте каркас торпедо, а все пластиковые накладки, вставки изымаются.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Замена радиатора печки Лада Гранта

Первым делом покупаем новый элемент в автомагазине. Учтите что радиаторы, предназначенные для других моделей ВАЗ, не подойдут для Гранты. К тому же, цены на изделия отличаются более высоким уровнем. Для того чтобы выполнить монтаж, демонтаж узла, специальные условия в виде подъемника, ямы или эстакады необязательны.

Для выполнения всех работ потребуется: — герметик; — антифриз; — крестовая отвертка; — ключ на «10»; — напильник; — поролон; — 2 хомута.

Этапы выполнения работ:

  1. Первым делом необходимо обеспечить доступ для беспрепятственного проведения работ. Для этого перемещаемся в подкапотное пространство, отсоединяем две клеммы АКБ, откручиваем крепление, удерживающее аккумуляторную батарею, извлекаем ее наружу. Далее, демонтируем патрубок воздуховода (тот, который соединяется с воздушным фильтром и дроссельным узлом). После чего демонтируем и сам воздушный фильтр. Таким образом, мы обеспечим большее пространство для того, чтобы процесс замены был максимально простым.
  2. Если вы не хотите залить салон автомобиля антифризом после замены радиатора печки гранты, охлаждающую жидкость необходимо слить из системы.
  3. После того как антифриз слит из системы, перемещаемся в салон автомобиля. Здесь нам нужно снять педаль газа. Демонтаж необходим для того, чтобы беспрепятственно извлечь громоздкий корпус радиатора печки. Педаль газа снимается достаточно просто. Для этого возьмите ключ на «10» и открутите 3 гайки и отсоедините контактную фишку с проводами. Теперь проведем некоторые манипуляции и с педалью тормоза (снимать ее не потребуется), все что нужно – вынуть палец и надавить на педаль.
  4. Для того чтобы получить непосредственный доступ к узлу, находим и откручиваем пластмассовую, боковую крышку торпеды, которая расположена по правую сторону от педали газа.
  5. Когда доступ получен, время для самого ответственного момента – отпиливания. Сначала распиливаем верхнюю трубку в районе после ее изгиба. Как только отпилили – вытягиваем ее в подкапотное пространство вместе с патрубком. Аналогичные манипуляции проводятся и в отношении нижней трубки. Когда ничего не мешает, нажимаем на педаль тормоза и вытягиваем радиатор в салон автомобиля.
  6. Новый радиатор также необходимо доработать, отпилить трубки в определенных местах, так как показано на фото. Чтобы новое изделие не болталось и прочно фиксировалось, обклеиваем его поролоном. Процесс установки узла удобнее всего производить одновременно с помощником. Модифицированный радиатор устанавливаем обратно, а со стороны двигателя надеваем на трубки патрубки. При этом один человек находится в салоне, а второй одевает патрубки со стороны подкапотного пространства. При установке и посадке рекомендуется использовать герметик, и по одному дополнительному хомуту на каждую трубку.
  7. Заливаем антифриз, устанавливаем на свои законные места педаль газа, тормоза, воздушный фильтр с патрубком, АКБ.
  8. Заводим двигатель Гранты, включаем печку и оставляем поработать в течение получаса.
  9. Глушим двигатель, дожидаемся охлаждения ДВС, заглядываем в расширительный бачок и смотрим, не уменьшился ли уровень антифриза. Далее перемещаемся в салон, просовываем руку к радиатору печки и прощупываем один и второй патрубок на наличие протекания охлаждающей жидкости.

Теперь вы знаете, как поменять радиатор печки на гранте самостоятельно.

Порядок действий по замене

  1. После того как двигатель остыл, открутите крышку
    расширительного бачка охлаждающей жидкости. Крышку нужно открыть для того чтобы
    выровнять давление в системе.

Ослабьте пробку слива охлаждающей жидкости на блоке
двигателя. Пробка располагается под блоком зажигания.

Подставьте посуду для сбора жидкости и выкрутите пробку
полностью. Пробка под головку на
тринадцать.

Отожмите фиксатор и скиньте разъем питания из электронной
педали газа.

Открутите три гайки крепления педали газа и снимите ее.
Гайки под головку на десять.
Отожмите фиксатор и отсоедините разъем питания кнопки
стоп-сигнала.

Отсоедините педаль тормоза от вакуумного усилителя тормозов.
Для этого плоскогубцами снимите стопорное кольцо и достаньте палец, который
походит через отверстие в педали и кронштейне ВУТ.

Отверните два винта крепления пластиковой накладки, которая
затрудняет доступ к радиатору. Винты под крестовую отвертку.

Отверните три гайки крепления кронштейна педали газа и
демонтируйте его. Гайки под головку на десять.

В подкапотном пространстве отсоедините разъем питания на
датчик массового расхода воздуха.
Ослабьте хомут патрубка идущего на впускной коллектор. Далее
разъедините пластиковый патрубок на забор воздуха и демонтируйте корпус
воздушного фильтра в сборе. Хомут под шлицевую отвертку или головку на восемь.

Ослабьте хомут и снимите патрубок, приходящий на термостат.
Также снимите патрубок, подсоединенный к помпе. Хомуты под головку на тринадцать.
В каждом патрубке содержится еще немного охлаждающей жидкости. Лучше всего после снятия патрубка опустить конец в
посуду для сбора.

Снимите утеплитель на моторном щите так, чтобы его можно было повторно
использовать.

Перекусите или перепилите две алюминиевых трубки, которые
подходят к радиатору. Трубку, которая ближе, отпилите как можно короче.

Демонтируйте радиатор из посадочного места. При демонтаже,
педаль тормоза лучше всего поставить между трубок радиатора.

Приклейте уплотнитель на новый радиатор, так как было на
старом. Чаще всего уплотнитель идет в комплекте с радиатором.

Обрежьте на новом радиаторе патрубки как показано на фото
ниже.

Очистите посадочное место и установите радиатор.

Наденьте по два хомута на трубки радиатора и смазав
герметизирующим составом оденьте патрубки. Патрубки просовывайте со стороны
моторного отсека. Головки хомутов направьте к радиатору, чтобы при установке не
было проблем с пластиковой накладкой.

Приклейте утеплитель возле патрубков.
Смонтируйте кронштейн педали газа и закрепите тремя гайками.
Установите пластиковую накладку патрубков радиатора и
закрепите двумя винтами.
Подсоедините педаль тормоза к вакуумному усилителю.
Подключите разъем питания кнопки стоп-сигнала.
Установите педаль газа и закрепите тремя винтами. Также не
забудьте подключить разъем питания.
Подрежьте патрубки по размеру. Патрубки подрезайте так,
чтобы они небыли натянуты и отсутствовали перегибы.
Заполните охлаждающей жидкостью радиатор.

Смажьте патрубки герметизирующим составом и закрепите к
термостату, помпе.

Установите корпус воздушного фильтра и подключите датчик
ДМРВ.
Пропустите через сито охлаждающую жидкость и залейте в
систему.
Запустите двигатель и проверьте соединения на утечки.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
