Как активировать подсветку поворотов при помощи птф на lada vesta и xray

Замена ламп, находящихся внутри блок-фар

Оригинальные галогеновые приборы дальнего и ближнего света на ладе веста выделяются качественной сборкой, хорошим светом. Фары освещают всю дорогу спереди автомобиля и под некоторым углом по бокам. При их замене помните, что галогенки запрещается трогать руками. Все манипуляции проводят с перчатками на руках, а еще лучше, держась за цоколь. В остальном трудностей при замене лампочек, блок-фары, не возникает. Для этого даже не приходится снимать саму фару, бампер или производить сложные манипуляции.

Откройте капот, подойдите к блок-фаре сзади. Можно увидеть 2 крышки ламп (ближнего и дальнего света). Откручиваются они очень просто, поворотом по часовой стрелке. Затем нужно отсоединить проводку и освободить патрон от пружинного фиксатора, вынуть патрон и произвести замену сгоревшей лампы. Лампу ДХО, указателя поворота и габаритного огня заменить гораздо проще. Для получения доступа к лампочке поверните патрон по часовой стрелке, после чего извлеките его. Сгоревшая лампа готова к замене. Сборка производится в обратном порядке. Теперь подробнее о всех типах ламп.

Как отключить ДХО без вмешательства в проводку

На автомобилях LADA дневные ходовые огни загораются автоматически после запуска двигателя. В некоторых ситуациях необходимости в работе ДХО нет (например, во время автозапуска ночью).

Чтобы отключить ДХО на автомобилях LADA (Гранта, Калина и Приора), у которых управление светом производится при помощи МУС (модуля управления светотехникой), следует установить ручку блока в среднее положение между «кружком» и «габаритами».

Чтобы отключить ДХО на автомобилях LADA (XRAY, Веста и Ларгус), у которых управление светом осуществляется при помощи левого подрулевого переключателя, следует аналогичным образом выставить положение регулятора в промежуточное положение.

Почему не горят габариты

Неисправности возникающие в работе габаритных огней беспокоят каждого автомобилиста потому что это затрудняет использование машины в темное время суток. Ведь в ПДД четко прописаны требования при остановке автомобиля и выключении зажигания в темное время суток обозначать машину горящими габаритными огнями. Отказы в цепи габаритных огней могут проявляться по разному.

Не горит одна из лампочек габаритного освещения. Самая вероятная причина — перегорела лампочка. Реже встречаются проблемы с плохим контактом — это окисление или плохое примыкание. И совсем редко — пробой в проводке к контактной группе этой лампочки. Хотя и редко, но такое тоже случается. В случае, если лампочка перегорела, ее требуется заменить. Для этого необходимо:

Рекомендуем:   Как поменять лампочку ближнего света на ВАЗ 2114 – все тонкости и нюансы процедуры

а) при замене лампы габарита в передней блок-фаре:

– выключить все наружное освещение и открыть капот

– отвернуть винты крепящие пластиковый кожух на блок-фаре с неработающим габаритом

– вытащив патрон с перегоревшей лампочкой удалить ее и заменить на рабочую, при этом колодку с проводами отключать не надо

– установить патрон и кожух на место

б)  при замене лампочки габаритного света в заднем блоке фонарей:

– отключить освещение и открыть багажник

– снять декоративную обивку и вытащить колодку с проводами из контактной группы

– сжать боковые фиксаторы и вытащить контактную панель заднего фонаря с нерабочей лампочкой

– вытащить сгоревшую лампу, нажав на нее и повернув против часовой стрелки

– поставить новый осветительный прибор и установить панель в обратном порядке

  • Не включается клавиша габаритных огней (не горит контрольная лампа на клавише). Причина в основном связана с окислившимися контактами, которые надо зачистить и промыть спиртом, вытащив блок клавиш из гнезда. Возможен выход из строя предохранителя F10, но тогда не должны загораться, в том числе, и лампы габаритов с левой стороны. На ВАЗ 2114 перегорает предохранитель габаритов не так уж и часто, тем более, что в настоящее время в монтажном блоке устанавливают широкие пластиковые предохранители с хорошими контактами.
  • Промаргивание при включенных габаритах или слабое свечение ламп.Основной причиной при таких проявлениях является окисление контактов в цепи. В первую очередь надо проверить и прочистить контактную группу в монтажном блоке в цепи предохранителей. То же самое возможно в контактных группах конкретных ламп габаритного света. Не стоит забывать, что машина эксплуатируется в условиях высокой влажности и окисление — это нормальное физическое явление с которым приходится считаться.
  • Постоянно горит предохранитель габаритов. Причину надо искать в монтажном блоке. Возможно плохие контакты в контактной группе предохранителей.

Тюнингованные фары

Эта модель автомобиля хорошо подвержена тюнингу элементов, любители модернизации света машины также поучаствовали в усовершенствовании фар.

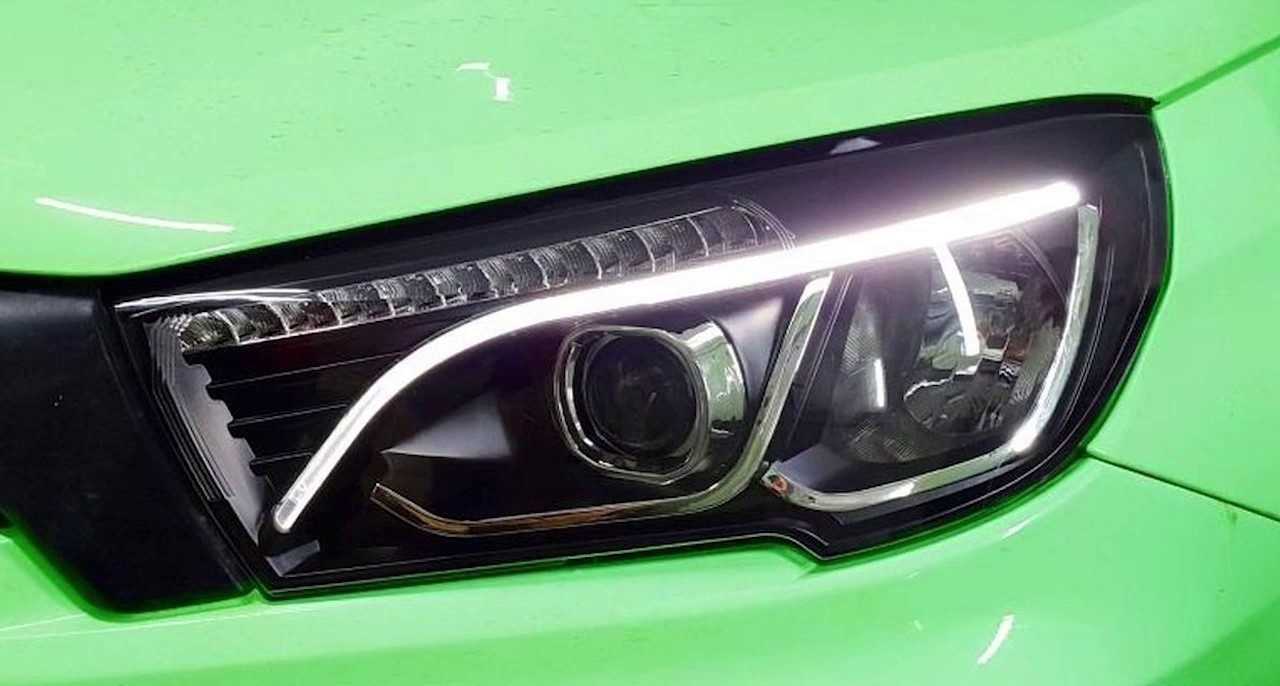

Источник фото: https://toproliki.ru/search/фары-лада-веста-led

После смены фары на модернизированную, ближняя оптика (так же, как и дальняя) становится ярче. Задние фонари машины заметнее ночью и при плохих погодных условиях.

Иногда водители затемняют линзы задних фонарей. Поворотники, габаритные огни и лампа сигнала торможения по-прежнему хорошо видны.

После замены оптического элемента сравнивались 2 вида Весты. Одна имела штатные фары, а другая – тюнингованные. Отзывы показали, что модель с новыми фонарями выглядела ярче и симпатичнее.

Провести улучшение фар можно без специалистов из техцентра. Помогут статьи-инструкции и видео о том, как грамотно доработать свет на Lada Vesta.

Процесс замены

Задние фары прикрепляются к кузову авто ВАЗ 21099, 2108 или 2109 при помощи 4 гаек. Для демонтажа системы освещения вам понадобится:

Алгоритм работы таков:

  • Чтобы добраться до гаек, снимите багажную обшивку модели 21099 в соответствующем месте (если обшивка установлена).
  • Отсоедините штекер питания, который прикрепляется к плате.
  • Отворачивайте 4 гайки при помощи ключа.
  • При откручивании последней гайки держите заднюю фару снаружи, чтобы предотвратить ее падение и разбивание.
  • После демонтажа всех 4 гаек вынимайте фонарь.

Не забывайте при установке новой фары сзади модели 21099 подсоединить проводку на «массу», которая крепится к одной из шпилек.

В таких случаях езда становится тихой, спокойной и непринужденной, но как все меняется, когда перегорает хотя бы одна лампочка. Сколько это доставляет неудобств и аварийных ситуаций, к тому же еще можно нарваться штраф от работника дорожной службы.

Не горят габариты на ВАЗ 2109, тогда ищите причину в проводке. Даже опытные водители рекомендуют перед выездом тщательным образом проверять работоспособность всех приборов и узлов. Не исключением есть и девятка, в которой частенько может отказать оптика по различным причинам, среди которых:

Задние фонари(фары) Ваз 2108, Ваз 2109, Ваз 21099 имеют следующие лампочки: 1) Стоп-сигналы. 2) Габариты. 3) Задний ход. 4) Повороты. 5) Противотуманный фонарь.

Плата заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099

От монтажного блока на задние фары идет жгут проводов. Назначение каждого отдельного провода в жгуте можно понять по его цвету: 1) Стоп-сигналы — красный 2) Габариты — желтый 3) Задний ход — зеленый. 4) Повороты — голубой. 5) Противотуманный фонарь — оранжево черный.

Снимаем разъем с платы заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099

Естественно надо понимать, что если машина Ваз 2108, Ваз 2109, Ваз 21099 старая и много кто занимался проводкой, то цветовое соответствие провода его назначению может быть нарушено. То есть красный провод может быть переделан не на стоп-сигналы, а к примеру на габариты. Но вообще это очень важный момент: разработчики Ваз 2108, Ваз 2109, Ваз 21099 специально функциональное назначение провода помечали определенным цветом, чтобы было легче при эксплуатации.

Плата фонаря Ваз 2108, Ваз 2109, Ваз 21099

Если не работает какой-то световой сигнал в задней фаре Ваз 2108, Ваз 2109, Ваз 21099,то прежде чем лезть в монтажный блок и открывать электросхему, проверяем следующее: 1) Надежность крепления массы задней фары к корпусу Ваз 2108, Ваз 2109, Ваз 21099. 2)

Проверяем надежность крепления разъема проводов к фаре. 3) Целостность лампочки 4) Качество контакта лампочки к плате фонаря. Очень часто бывает, что все целое и лампочка и масса хорошая, и 12 Вольт на лампочку приходят, а она не светит. Причина — плохой контакт между лампочкой и платой. В таком случае надо почистить и цоколь лампочки и площадку на фонаре мелкой наждачкой.

Как сказал один умный человек: «Электрика — наука о контактах». Чтобы разобрать задний фонарь Ваз 2108, Ваз 2109, Ваз 21099 сначала снимаем защитную пластмассовую крышку. Затем отсоединяем черный провод фонаря от массы. Затем снимаем разъем с платы фонаря и вынимаем саму плату с лампочками из корпуса фары. Если необходима замена самой фары, то откручиваем оставшиеся болты крепления фары к раме автомобиля и вынимаем ее.

Корпус фонаря Ваз 2108, Ваз 2109, Ваз 21099

Есть один важный момент, который многие владельцы Ваз 2108, Ваз 2109, Ваз 21099 не знают. Это задний противотуманный фонарь. Включается он кнопочкой между кнопкой аварийной сигнализации и обогревом заднего стекла. Работать задний противотуманный фонарь будет только если: 1) Включено зажигание. 2) Включен ближний свет фар. 3) Нажата кнопка включения фонаря. Лампа противотуманного фонаря Ваз 2108, Ваз 2109, Ваз 21099 — единственная, которая имеет отражатель внутри фары. Благодаря этому отражателю свечение фонаря становится более ярким.

Включен габарит Ваз 2108, Ваз 2109, Ваз 21099

Включен задний противотуманный фонарь Ваз 2108, Ваз 2109, Ваз 21099

Мощности лампочек заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099: Габариты 5 Ватт Противотуманный фонарь 21 Ватт Задний ход 21 Ватт Стоп сигнал 21 Ватт Поворотник 21 Ватт

Регулировка фар

Инструкция по регулировке фар однотипная и выполняется по схеме (ее нужно разместить на стене):

  1. Автомобиль должен стоять перпендикулярно гладкой стене на расстояние 3 метра.
  2. Положить на водительское сиденье груз массой 75 кг или попросить помощника сесть на сиденье.
  3. Линия 0 должна проходить по продольной плоскости симметрии автомобиля.
  4. Линии 1 и 2 должны проходить по центрам ламп ближнего света.
  5. Расстояние от центров фар до пола — расстояние h на экране.
  6. Установить электрокорректор на панели в положение с нагрузкой одного водителя.
  7. Закрыть свет одной фары плотным материалом.
  8. Включить ближний свет фар и проверить расположение световых пятен на стене.

Если световые пятна не соответствуют схеме, тогда отрегулируйте ближний свет, вращая регулировочные винты на блок-фаре. Один винт отвечает за корректировку света по горизонтали, другой — по вертикали.

Фары на Весте считаются отрегулированными, если верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен. Аналогичным образом проверяем и регулируем вторую блок-фару.

В ходе эксплуатации автомобиля не забывайте регулировать свет фар с помощью электрокорректора, в зависимости от загруженности багажника.

Замена

Как показывает практика, если стоят лампы, то сложностей ждать не приходится. А вот со светодиодами все не так просто. Если такой поворотник перегорит, его нужно либо менять в сборе, либо ремонтировать. Именно второй вариант и необходимо рассмотреть подробнее.

Стоит отметить, что конструкция зеркал у Весты, Калины, Приоры и Гранты одинакова, а потому самостоятельная замена светодиодов в поворотнике зеркала Лада Веста и других перечисленных моделей осуществляется по одной и той же схеме.

Материалы

Для работ, выполняемых по примеру одного из участников Драйва, известного там под ником Rusl01 с его «Лада Vesta I’m ROBOT», будут нужны следующие материалы:

  1. Термоклей;
  2. Лак для ногтей оранжевого цвета;
  3. Светодиодная лента в силиконовой оболочке.

Предохранитель

Самым первым шагом, при диагностике этой проблемы, будет проверка предохранителей. Блок находится в левой части панели приборов, под пластиковым щитком. В нем необходимо найти три защитных элемента:

  • F9(3A) – отвечает за повторитель поворота в левом зеркале;
  • F18(3A) – за правый повторитель;
  • F12(15A) – контроллер ВСМ(модуль управления кузовом), отвечающий за остальные.

Каждый из них следует извлечь и проверить на целостность. При обнаружении сгоревшего предохранителя, его заменяют аналогичным. Но необходимо помнить, что защитные элементы не перегорают просто так, возможно имела место перегрузка сети или замыкание. При повторении ситуации обратитесь в сервисный центр.

Регулировка ближнего света

1. Устанавливаем автомобиль на выбранной площадке так, чтобы он занимал строго горизонтальное положение.

2. Для обеспечения безопасности во время работ, подложите колодки под колеса и включите стояночный тормоз.

3. Машина должна находиться передней частью на расстоянии 3 метра от вертикального препятствия. Если подходящего объекта не нашлось, можно использовать обычный лист фанеры или собрать подходящий щит из досок.

4. Во время регулировки на водительском кресле должен находиться человек. Можно заменить его грузилом весом 75 килограмм.

5. На выбранной перпендикулярной плоскости перед автомобилем, нужно нанести три вертикальных полосы: одна по центру автомобиля, и две по центру фар.

6. Затем проводим горизонтальную полосу на высоте соответствующей центру лампы ближнего света (на рисунке обозначена h).

7. Корректор фар в салоне автомобиля должен быть установлен в положении «1».

8. Прикрываем картонкой по очереди левую или правую фару. Смотрим соответствие проекции светового луча нанесенным на плоскости линиям.

9. При отклонении от центра, нужно вручную откорректировать световые приборы регулировочными винтами. Они расположены сразу за блок-фарой. Левый винт отвечает за регулировку по горизонтали, правый — по вертикали.

Когда центр светового пучка будет точно соответствовать нанесенным полосам, регулировка фар на ладе весте закончена.

Lada Vesta. Замена ламп – часть 1

Для нормальной работы системы освещения и световой сигнализации применяйте лампы, указанные в приложении 2,

Примечание. Вы можете сами производить заменуламп, описанными ниже способами. В случае, если замена кажется сложной, рекомендуется обратиться к дилеру.

ВНИМАНИЕ!

Перед заменой лампы, убедитесь, что соответствующий сигнально-осветительный прибор выключен.

Блок-фары

Для снятия лампы ближнего света проделайте следующие действия:

– снимите крышку 2 (рис. 11), повернув ее против часовой стрелки;

– отсоедините колодку проводов 7 от лампы;

– выведите из паза усик 8 пружинного фиксатора;

– выньте лампу;

– установку новой лампы проводите в обратном порядке.

Для снятия лампы дальнего света проделайте следующие действия:

– снимите крышку 1, повернув ее против часовой стрелки;

– отсоедините колодку проводов 6 от лампы;

– выведите из паза усик 5 пружинного фиксатора;

– выньте лампу;

– установку новой лампы проводите в обратном порядке.

Для снятия лампы указателя поворота проделайте следующие действия:

– поверните патрон 4 против часовой стрелки и выньте его из посадочного места в сборе с лампой;

– выньте лампу из патрона поворотом против часовой стрелки;

– установку новой лампы проводите в обратном порядке.

Для снятия лампы дневного ходового огня и габаритного огня проделайте следующие действия:

– поверните патрон 3 против часовой стрелки и выньте его из посадочного места в сборе с лампой;

– выньте лампу из патрона;

– установку новой лампы проводите в обратном порядке.

Рис. 11. Блок-фара

Задние фонари

Замена ламп указателя поворота и сигнала торможения/ габаритного огня на наружном фонаре, расположенном на крыле автомобиля.

Для замены лампы указателя поворота 4 необходимо:

– открыть лючок обивки багажника, расположенный в зоне установки заднего фонаря, обеспечив доступ к патрон-разъему 4 лампы указателя поворота;

– повернуть па-трон-разъем 4 против часовой стрелки и вынуть его из посадочного места в сборе с лампой;

– извлечь лампу из патрона,потянув ее на себя.

Установку патрон-разъема на место проводить в обратном порядке.

Для замены лампы сигнала торможения/габаритного огня 3 необходимо:

– открыть лючок обивки багажника, расположенный в зоне установки заднего фонаря, обеспечив доступ к патрону-разъему 3 лампы сигнала торможения/габаритного огня;

– повернуть патрон-разъем 3 против часовой стрелки и вынуть его из посадочного места в сборе с лампой;

– извлечь лампу из патрона, повернув ее против часовой стрелки.

Установку патрона-разъема на место проводить в обратном порядке.

Замена ламп света заднего хода и габаритного огня на внутреннем фонаре, расположенном на крышке багажника автомобиля

Для замены лампы света заднего хода 1 (рис. 12) необходимо:

– расфиксировать два крайних держателя 1 (рис. 13) обивки багажника 2. Держатель обивки представляет собой конструкцию из неподвижного основания и подвижного фиксирующего «грибка» 3 (рис. 13). В поднятом состоянии «грибка» держатель расфиксирован;

– для расфиксации держателя обивки 3 (рис. 13) необходимо, например, лезвием ключа выключателя зажигания 4 (рис. 13) немного приподнять подвижную часть обеих держателей;

Рис. 12. Задние фонари

Рис. 13. Замена ламп света заднего хода и габаритного огня на наружном фонаре

– преодолевая сопротивление держателей, отогнуть обивку крышки багажника для доступа к патрону-разъему 1 (рис. 12). Во избежании повреждения обивки, отгибание производить на величину не более 7-8 см;

– повернуть патрон-разъем 1 (рис. 12) против часовой стрелки и вынуть его из посадочного места в сборе с лампой;

– извлечь лампу из патрона, потянув ее на себя.

Установку патрона-разъема на место проводить в обратном порядке.

Для замены лампы габаритного огня 2 (рис. 12) необходимо:

– применяя аналогичную последовательность, что и для замены лампы света заднего хода 1, обеспечить доступ к па-трону-разъему 2 лампы габаритного огня;

– повернуть патрон-разъем 2 против часовой стрелки и вынуть его из посадочного места в сборе с лампой;

– извлечь лампу из патрона, потянув ее на себя.

Установку патрона-разъема на место проводить в обратном порядке.

Для замены ламп света заднего хода и габаритного огня в правом фонаре применяется аналогичная последовательность.

Видео по теме “Lada Vesta. Замена ламп”

Замена ДХО штатных ламп лада веста на светодиоды.

Как заменить лампочку фары ближнего света Lada Vesta

Lada Vesta. Замена перегоревшей лампы СТОП в заднем фонаре

Почему потеют фары на «весте»

Водители сталкиваются с запотеванием фар их автомобиля. Не стоит беспокоиться, если явление нечастое и зональное. Когда это случается по всей площади фары и постоянно, то нужно решать проблему.

На большинстве марок зарубежных концернов предусмотрено обновление всего блока целиком по гарантии на ближайшей станции технического обслуживания. Российский производитель не имеет такого сервиса, ответственность за проблему лежит на водителе.

Запотевание связано с перепадом температур и влажности. Лампа нагревает окружающую среду, в том числе и стекло. При определенных изъянах корпуса и особенностях климата образуется конденсат.

Также самыми распространенными причинами являются – трещина в стекле или засорение вентиляционных шахт.

Опасность явления заключается в том, что в ночное время водитель может не увидеть препятствие или кювет, вследствие этого происходят аварии. Другие участники движения могут не разглядеть сигнал поворота, когда автомобиль будет совершать маневр.

Проверенный метод борьбы с запотеванием – разборка фар, их просушка и последующая установка на место.

Как разобрать боковое зеркало на ЛадаВеста. Пошаговая инструкция

Необходимые материалы, инструменты:

  • отвертка с крестообразным наконечником;
  • пластиковая лопатка;
  • новая диодная лента или ее аналоги, заменители, блок в сборе;
  • дополнительное освещение по мере необходимости.

Алгоритм действий:

  1. Глушим двигатель, выжимаем стояночный тормоз.
  2. Открываем водительскую дверь.
  3. Отщелкиваем пластиковую обшивку со встроенным динамиком.
  4. Снимаем колодки с проводами.
  5. Отверткой выкручиваем три винта – самореза.
  6. Снимаем модуль – боковое зеркало (далее — БЗ).
  1. Разбираем на составные элементы: вставка, отражатель, поворотник, крышка.
  2. Отщелкиваем повторитель левого поворотника, извлекаем повторитель поворота (далее — ПП).
  1. На штатное место устанавливаем (заменяем) повторитель поворота, собираем конструкцию в обратной последовательности, если нет других поломок, дефектов.

Вывод

Поменять боковое зеркало, установить повторитель поворота несложно. При покупке светодиодной продукции тщательно сверьте каталожные артикулы, совместимость с моделью вашего авто.

При обнаружении дефектов кабельно-проводниковой продукции, повреждении изоляционного слоя замените участки, обновите контакты колодки с проводами. По мере необходимости обращайтесь за консультацией к автоэлектрикам СТО, менеджерам автомагазинов.

Настройка центрального замка

Сразу после покупки Лады Весты, на ней не настроена программа центрального замка. При движении двери автоматически не закрываются. Их можно закрыть только вручную, нажав кнопку, показанную на фотографии.

Как его запрограммировать? Порядок действий следующий:

  1. Запустите двигатель или просто включите зажигание.
  2. Нажмите кнопку центрального замка и удерживайте несколько секунд (5 с) до появления звукового сигнала (зуммер будет пищать 1 раз).
  3. Автоматика центрального замка включилась.

Проверить его работу можно так. Трогаетесь и едете, при этом слышите щелчок на всех 4 дверях. Это автоматически закрылись замки. При достижении определенной скорости (7 км в час) функция ЦЗ срабатывает. Чтобы отключить ее, действия нужно повторить. При этом зуммер запищит не 1, а 2 раза. Может быть многие водители уже знакомы с ней, но мы узнали недавно.

Задние фары ЛАДА Веста

Задний блок фар состоит из следующих лампочек:

  • габариты 5W;
  • сигнал торможения P21;
  • поворотники WY16W;
  • задний ход W16W;
  • габариты на багажнике W5W.

Чтобы провести замену лампочек задних фар ЛАДА Веста необходимо действовать по следующему сценарию:

Первым делом важно отсоединить «массу».
Отвернув отбивку багажника вашей LADA Vesta на уровне фар, можно получить выход к лампочкам.
Теперь следует извлечь патроны. Отсоединяем провода он нужного нам патрона и проворачиваем его по часовой стрелке – тогда он легко вынимается.
Лампочки торможения и габаритов выкручиваются против часовой стрелки, а лампа поворотников достается еще проще – потяните ее на себя.
Взяв ключ на 8 можно открутить гайки крепления наружного фонаря, после чего он легко извлекается.. После проводите замену нужных вам лампочек и выполняйте сборку в обратной последовательности

После проводите замену нужных вам лампочек и выполняйте сборку в обратной последовательности.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
