Технические данные mitsubishi space wagon (n5_w) 2.4 gdi

Какой двигатель лучше

Субъективно: используемые на 2 и 3 поколениях моторы 4B11 и 4B12 – лучшие ДВС, произведенные с 2005 года. У них огромный ресурс, низкий расход топлива, простая конструкция без сложных и ненадежных узлов.

Также очень достойный двигатель – 4G63 и турбированный 4G63T (Sirius). Правда, эти ДВС изготавливают с 1981 года, поэтому большинство из них давно выкатало свой ресурс. Современные 4N14 хороши в первые 100 тысяч километров пробега, но с каждым ТО стоимость автомобиля на базе данной установки теряет в цене, поэтому если и брать «Аутлендер» третьего поколения с 4N14, то желательно его продавать до достижения им пробега в 100 тысяч.

Тюнинг двигателя Митсубиси 4G64

DOHC+Распредвалы

Для увеличения мощности 4G64 без турбины, нам потребуется снять одновальную ГБЦ и купить головку от Хендай Сонаты 4 поколения (двигатель G4JS) вместе со впускным коллектором, доработать ее, убрать шероховатости, совместить каналы. Кроме того, нам нужно приобрести дроссельную заслонку от Эво, холодный впуск, шпильки ARP, кованые поршни под увеличенную степень сжатия (~11-11.5,  например Wiseco), шатуны Eagle, убрать балансирные валы, купить распредвалы 272/272 с разрезными шестернями и усиленные пружинки, топливную рейку берем от Galant, форсунки производительностью 440-450 сс, насос Walbro 255, выпускной коллектор 4-2-1 (можно 4-1), выхлоп на 2.5″ трубе, дополнительная мелочевка и перепрошивка. Со всеми этими компонентами мощность двигателя 4G64 поднимется до 200+ л.с.

4G64T

Для еще большего увеличения мощности вышеописанных доработок будет недостаточно и мотор необходимо надуть. Проще всего купить ГБЦ от Lancer Evolution, со всем навесным, с турбиной, интеркулером, вентилятором, коллектором, выхлопом, который необходимо доработать под нужный автомобиль. Кроме того, доработки потребует маслоподача на турбину, вместе с тем понадобятся ARP шпильки, турбо распредвалы 272 с разрезными шестернями и усиленными пружинами клапанов, кованая поршневая (степень сжатия ~8.5-9), шатуны Eagle, нужно убрать балансирные валы, купить форсунки от Evo 560 сс или более производительные, насос Walbro 255. После настройки получим 400+ л.с.

Для повышенной крутильности 4G64, необходимо заменить коленвал на 88 мм от Evo или облегченный, 156 мм шатуны (титановые для высокой мощности) и расточить цилиндры до 87 мм, в сумме это даст 2.1 л и очень высокую оборотистость движка. На такой низ можно ставить Garrett GT42 со всем сопутствующим и ехать достаточно неплохо… по прямой.

РЕЙТИНГ ДВИГАТЕЛЯ: 4+

Надежность, проблемы и ремонт двигателя Митсубиси 4G64 2.4 л.

Крупный Сириус (данное семейство, помимо нашего 64-го, включало в себя: 4G63T, 4G61, 4G62, 4G63, 4G67, 4G69, 4D65 и 4D68) с рабочим объемом 2.4 литра был разработан на базе двухлитрового 4G63 и пришел на замену 4G54. Высота чугунного блока цилиндров 4G63 была увеличена с 229 мм до 235 мм, установлен коленвал с ходом 100 мм (было 88 мм), диаметр цилиндров расточен до 86.5 мм (было 85 мм), балансирные валы остались на месте. Компрессионная высота поршней 35 мм, длина шатунов 150 мм.

Головка блока цилиндров алюминиевая 8 клапанная одновальная, степень сжатия на таких движках 8.5, мощность 4G64 SOHC 8V равна 112 л.с при 5000 об/мин, крутящий момент 183 Нм при 3500 об/мин. Позже ГБЦ была заменена на 16 клапанную с одним распредвалом (SOHC 16V), степень сжатия увеличена до 9.5, мощность повысилась до 128-145 л.с. при 5500 об/мин, крутящий момент 192-206 Нм при 2750 об/мин.
Еще позже добавили один вал и ГБЦ стала DOHC 16V, степень сжатия 9, мощность увеличилась до 150-156 л.с. при 5000 об/мин, крутящий момент 214-221 Нм при 4000 об/мин. Вместе с тем, выпускалась и версия с непосредственным впрыском топлива GDI, с SOHC 16V головкой, степенью сжатия 11.5 и мощностью 150 л.с. при 5500 об/мин, крутящий момент 225 Нм при 3500 об/мин. Ставилась такая версия на Mitsubishi Galant, Space Wagon, Space Gear, Space Runner.
Все эти ГБЦ 4G64 оснащены гидрокомпенсаторами и регулировка клапанов не требуется. Диаметр впускных клапанов 33 мм, выпускных 29 мм.
В приводе ГРМ используется ремень, замена ремня требуется каждые 90 тыс. км.

Производство 4G64 продолжается и по сей день, преимущественно для китайских автомобилей, а с 2003 года выпускается усовершенствованная версия 2.4 мотора под названием 4G69.
Также этот мотор имеет родственников-близнецов с корейского полуострова — G4JS и G4CS.

Проблемы и недостатки двигателей Mitsubishi 4G64

Так как данный двигатель не что иное, как увеличенный 4G63, то и проблемы у моторов аналогичны, прочитать о них детально можно здесь.

Характеристики двигателя 4G69

Производство Kyoto engine plant
Марка двигателя Sirius
Годы выпуска 2003-н.в.
Материал блока цилиндров чугун
Система питания инжектор
Тип рядный
Количество цилиндров 4
Клапанов на цилиндр 4
Ход поршня, мм 100
Диаметр цилиндра, мм 87
Степень сжатия 9.5
11.5 (GDI)
Объем двигателя, куб.см 2378
Мощность двигателя, л.с./об.мин 160/5750
165/6000 (GDI)
Крутящий момент, Нм/об.мин 213/4000
217/4000 (GDI)
Топливо 95
Экологические нормы до Евро 5
Вес двигателя, кг
Расход  топлива, л/100 км (для Galant IX) — город — трасса — смешан.

13.57.29.5

Расход масла, гр./1000 км до 1000
Масло в двигатель 0W-30
5W-30
5W-40
5W-50
10W-30
10W-40
10W-50
15W-50
Сколько масла в двигателе, л 4.3
При замене лить, л ~4.0
Замена масла проводится, км 7000-10000
Рабочая температура двигателя, град.
Ресурс двигателя, тыс. км — по данным завода — на практике

—400+

Тюнинг, л.с. — потенциал — без потери ресурса

600+

Двигатель устанавливался Mitsubishi Eclipse
Mitsubishi GalantMitsubishi LancerMitsubishi OutlanderMitsubishi Pajero Sport/Challenger
Mitsubishi Grandis
BYD S6
JMC Vigor Pick-up 4×4
Great Wall Haval H5

Тюнинг

Тюнинг двигателя 4G15, связанный с увеличением его мощности, представляется делом непростым и достаточно затратным.

  1. Проще всего приобрести и установить на штатную поршневую турбокит с ebay и электронный блок Greddy E-Manage, который монтируется в разрез штатной проводки и после соответствующей настройки способен изменять управляющие сигналы, поступающие от бортового компьютера. Кроме того необходимо поставить форсунки от мотора 4G64.
  2. Для получения солидной мощности (до 350 л. с.) придется также поменять заводские поршни на кованые, а стандартные шатуны на Н-образные. Желательно также установить маслофорсунки и заменить коленвал.

Все перечисленные работы, а затем и качественную настройку всей системы способны выполнить в специализированных тюнинг-ателье. Однако многие специалисты, учитывая большой объем работ и приличный бюджет, рекомендуют приобрести и установить вместо мотора 4G15 культовый двигатель корпорации Мицубиси – 4G63Т (семейство Sirius), мощность которого составляет 280 л. с.

Дизельные ДВС 4N14

На «Mitsubishi Outlander» 2 и 3 поколений устанавливается дизельный мотор с турбиной изменяемой геометрией и пъезофорсунками. Известно о чувствительности агрегата к качеству топлива, поэтому в него обязательно нужно заливать качественную солярку.


В отличие от 4G36, 4B11 и их модификаций, мотор 4N14 назвать надежным нельзя в силу сложности его конструкции и чувствительности. Его считают непредсказуемым, дорогими в эксплуатации и ремонте. Редко эти силовые установки пробегают 100 тысяч километров без проблем, особенно, в России, где качество дизельного топлива оставляет желать лучшего.

Параметры:

Мощность 148 л.с.
Крутящий момент 360 Нм
Расход топлива на 100 км Смешанный – 7.7 л на 100 км
Тип Рядный, DOHC
Кол-во цилиндров 4
Кол-во клапанов 16, 4 на цилиндр
Нагнетатель Турбина

Мотор технологичный и новый, но уже сейчас известны его основные проблемы:

  1. Производительные пьезофорсунки быстро выходят из строя. Их замена обходится дорого.
  2. Турбина с изменяемой геометрией клинит из-за образованного нагара.
  3. EGR-клапан с учетом низкого качества топлива редко пробегает 50 тысяч километров также заклинивает. Его чистят, но это временная мера. Кардинальное решение – глушение.
  4. Ресурс цепи ГРМ очень низок – всего 70 тысяч километров. То есть ниже, чем ресурс ремня ГРМ на старом 4G63 (90 тыс. км). Плюс, замена цепи – сложная дорогостоящая процедура, так как мотор нужно снимать для этого.

И хотя 4N14 – новый супер-технологичный мотор, пока что лучше не брать «Аутлендеры» на его базе в силу сложности и дорогостоящего ремонта, обслуживания.

Тюнинг двигателя Митсубиси 4G63

Распредвалы. Турбина на 4G63

Самый простой и доступный способ по увеличению мощности атмосферного 4G63, это поставить валы. Наш выбор падает на распределительные валы с фазой 264/264, к ним добавляем холодный впуск, выпуск 4-2-1 и прошивку. Это позволит мотору нарастить 15-20 л.с. и приобрести чуть более спортивный характер.
Для турбирования атмосферного 4G63 необходимо купить шатунно-поршневую группу, вкладыши, поддон, голову, прокладку головки, турбину, интеркулер, впускной коллектор, рампу, форсунки, бензонасос, выхлоп, ЭБУ, опоры двигателя, все от Evolution, сварить выпускной коллектор, собрать и настроить, в итоге получим околоэволюшеновскую мощность.
Как вариант, можно просто купить двигатель Mitsubishi RVR Turbo, с TD04 и свапнуть его, мотор от Эво легко и просто не установится, нужны доработки.

РЕЙТИНГ ДВИГАТЕЛЯ: 4+

Дизельные ДВС 4N14

На «Mitsubishi Outlander» 2 и 3 поколений устанавливается дизельный мотор с турбиной изменяемой геометрией и пъезофорсунками. Известно о чувствительности агрегата к качеству топлива, поэтому в него обязательно нужно заливать качественную солярку.

В отличие от 4G36, 4B11 и их модификаций, мотор 4N14 назвать надежным нельзя в силу сложности его конструкции и чувствительности. Его считают непредсказуемым, дорогими в эксплуатации и ремонте. Редко эти силовые установки пробегают 100 тысяч километров без проблем, особенно, в России, где качество дизельного топлива оставляет желать лучшего.

Параметры:

Мощность 148 л.с.
Крутящий момент 360 Нм
Расход топлива на 100 км Смешанный – 7.7 л на 100 км
Тип Рядный, DOHC
Кол-во цилиндров 4
Кол-во клапанов 16, 4 на цилиндр
Нагнетатель Турбина

Мотор технологичный и новый, но уже сейчас известны его основные проблемы:

  1. Производительные пьезофорсунки быстро выходят из строя. Их замена обходится дорого.
  2. Турбина с изменяемой геометрией клинит из-за образованного нагара.
  3. EGR-клапан с учетом низкого качества топлива редко пробегает 50 тысяч километров также заклинивает. Его чистят, но это временная мера. Кардинальное решение – глушение.
  4. Ресурс цепи ГРМ очень низок – всего 70 тысяч километров. То есть ниже, чем ресурс ремня ГРМ на старом 4G63 (90 тыс. км). Плюс, замена цепи – сложная дорогостоящая процедура, так как мотор нужно снимать для этого.

И хотя 4N14 – новый супер-технологичный мотор, пока что лучше не брать «Аутлендеры» на его базе в силу сложности и дорогостоящего ремонта, обслуживания.

Какой двигатель лучше

Субъективно: используемые на 2 и 3 поколениях моторы 4B11 и 4B12 – лучшие ДВС, произведенные с 2005 года. У них огромный ресурс, низкий расход топлива, простая конструкция без сложных и ненадежных узлов.

Также очень достойный двигатель – 4G63 и турбированный 4G63T (Sirius). Правда, эти ДВС изготавливают с 1981 года, поэтому большинство из них давно выкатало свой ресурс. Современные 4N14 хороши в первые 100 тысяч километров пробега, но с каждым ТО стоимость автомобиля на базе данной установки теряет в цене, поэтому если и брать «Аутлендер» третьего поколения с 4N14, то желательно его продавать до достижения им пробега в 100 тысяч.

Стоимость работ при ремонте кпп МИЦУБИСИ Outlander:

входная диагностика автомобиля бесплатно
снятие и установка 5 000р.
разборка и сборка 5 000р.
замена сцепления по желанию автовладельца 2 000р.
заправка коробки передач трансмиссионным маслом бесплатно

Комплекс услуг по ремонту механической коробки переключения передач МИЦУБИСИ Outlander:

  • консультирование мастером по ремонту /по телефону бесплатно/
  • доставка автомобиля в ремонт /в пределах г.Москва 3 000р.. С московской области и др. регионов РФ — по договоренности/
  • комплексная диагностика автомобиля /определение наличия неисправности двигателя, мкпп, АБС, тормозной системы; проверка электрических цепей автомобиля на наличие коррозии, проверка кинематических разрушений агрегата, проверка уровня трансмиссионного масла, проверка работоспособности гидросистемы сцепления/ — при ремонте бесплатно
  • визуальный осмотр, проверка целостности корпуса
  • проверка содержания трансмиссионного масла на наличие стальной, алюминиевой или бронзовой крошки
  • вскрытие поддона /при необходимости/
  • снятие с автомобиля
  • разборка, промывка деталей и узлов
  • дефектовка /присутствие автовладельца — обязательно/
  • согласование с автовладельцем стоимости полного ремонта и даты окончания ремонта
  • получения со склада запчастей /рем. комплекта, расходных материалов, узлов/
  • ремонт /аргонная сварка/ корпуса коробки передач при необходимости
  • сборка
  • замена сцепления /по просьбе автовладельца/
  • установка на автомобиль
  • заправка трансмиссионным маслом
  • выходная диагностика и тестированный заезд автомобиля

Гарантия от 3 до 24 месяцев или 60 000 км. пробега.

Телефон мастера приемщика по ремонту: Артем 8 /965/ 126 13 83 Вадим 8 /925/ 675 78 75
Помощь эвакуатора /круглосуточно/, диспетчер: 8 /926/ 167 15 40 8 /985/ 888 68 14

У нас имеется фонд восстановленных и бу коробок передач кпп мкпп МИЦУБИСИ Outlander​ 2.0 2.2 2.4 3.0 /смотри статью замена/. При желании автовладельца, можем заменить неисправную на перебранную из обменного фонда, что зачастую экономически целесообразнее.

Регламент обслуживания 4G15/92 – 180 л. с.

Рядный атмосферный японский двигатель 4G15 требует обслуживания в следующие сроки:

  • ввиду неодинаковой конструкции ГРМ и головки БЦ замена масла производится через 5 – 10 тысяч пробега, масляный фильтр устанавливается новый;
  • засорение топливного фильтра происходит по истечение 4 лет, картриджа воздушного фильтра после 20 тысяч км;
  • выпускной коллектор атмосферных движков начинает прогорать на рубеже 20000 км, турбированных модификаций раньше;
  • охлаждающая жидкость требует замены после 40 тысяч км, так как начинает терять свойства;
  • ремни навесного оборудования следует менять через 50000 км, ремень ГРМ после 90 тысяч пробега;
  • продувка картерной вентиляции производится после 30000 км;
  • свечи меняют при пробеге 20000 км, аккумулятор после 50000 км;
  • в моторах без гидротолкателей регулировка тепловых зазоров клапанов осуществляется после прохождения 30000 км.

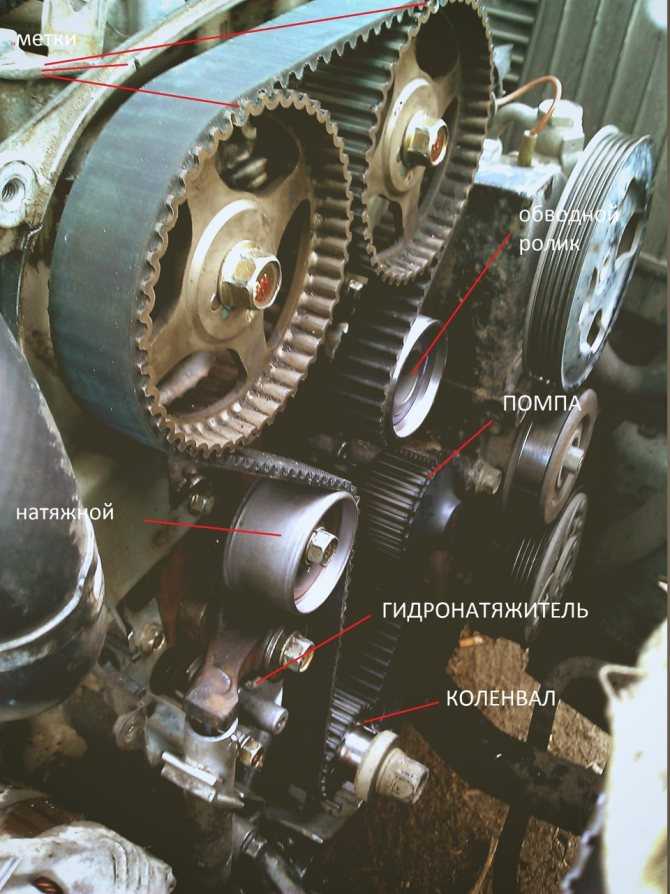

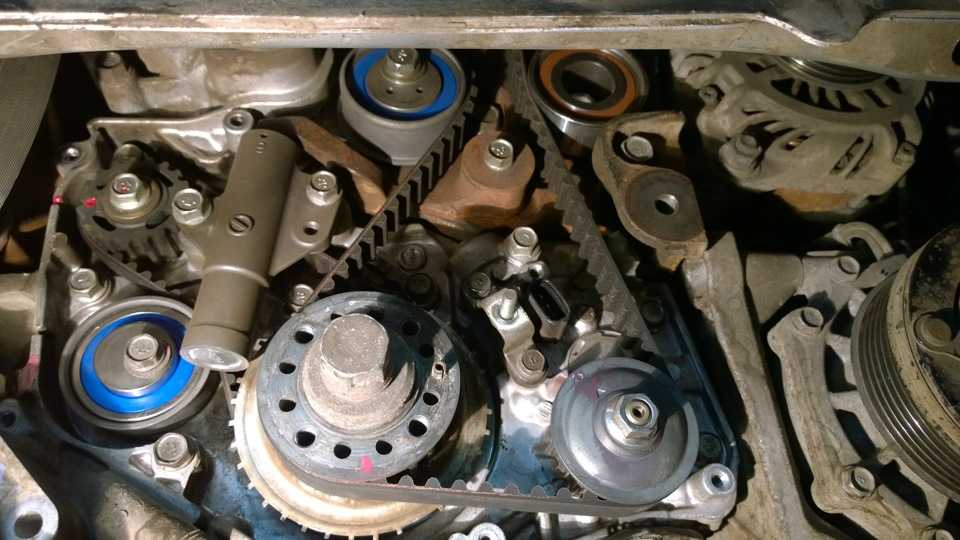

Замена ремня ГРМ

В целом устройство ДВС достаточно несложное, моторы условно относятся к «миллионникам».

Характерные неисправности

Разберем основные недочеты 4G15, с которыми могут столкнуться водители.

  • Быстро изнашиваются подушки двигателя. Чаще всего, всего требуется замена задней подушки. Благо сама подушка стоит недорого.

Жор масла. Если заметили повышенных расход смазки, то вероятнее всего подходит к концу ресурс.

Часто отказывает бензиновый насос. Если заметили затрудненный пуск двигателя, в первую очередь проверяйте насос.


У мотора 4G93 существуют свои недостатки:

  • Стуки в головке блока. Причина в гидрокомпенсаторах, они стучат сразу после запуска, а также зимой при низких температурах. Обычно причина в износе или некачественном масле.
  • Может засоряться накипью радиатор охлаждения. Чтобы избежать проблемы раз в год его промывают специальными средствами.
  • Часто возникают проблемы с регулятором холостого хода. Если двигатель начал глохнуть после прогрева, проверьте и замените этот узел.
  • Могут плавать обороты, обычно проблема в неправильной работе ТНВД. Проверьте работу насоса и при необходимости замените.

Особенности конструкции

Проектировался двигатель 4G69 на основе более ранней версии этой же серии 4G64. Основными нюансами конструкции стали:

  • длинный ход поршня 100 мм, что потребовало облегчения шатунов с 623 до 530 гр, коленвала с 15,8 до 14,9 кг и поршней с 354 до 278 гр;
  • увеличенные до 2,4 л объемы цилиндров, изготовленных из чугунных гильз внутри блока из этого же материала;
  • уменьшение высоты блока до 284 мм с одновременным увеличением диаметра цилиндров до 87 мм;
  • одновальная по схеме SOHC 16V головка блока цилиндров с встроенной системой MIVEC;
  • увеличение размера клапанов до 30,5 мм и 34 мм (впускные, выпускные, соответственно);
  • привод ГРМ узким зубчатым ремнем с ресурсом около 90000 км пробега;
  • наличие одного балансировочного вала с ременной передачей;
  • система рециркуляции выхлопа EGR, повышающая европротокол экологичности мотора, но снижающая мощность и ресурс впускного тракта.

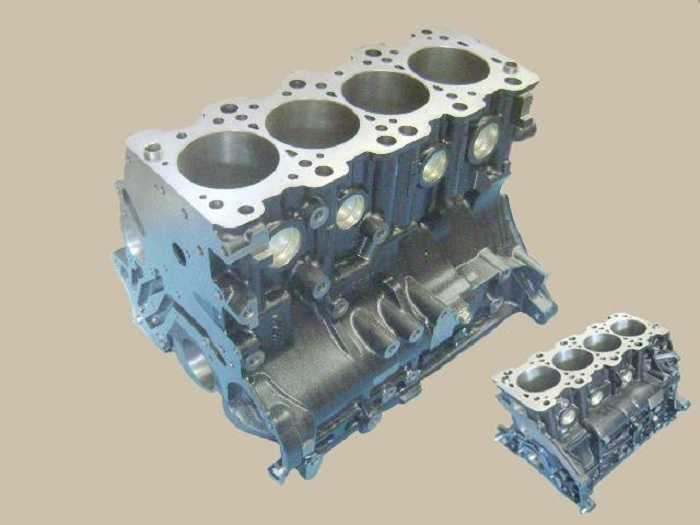

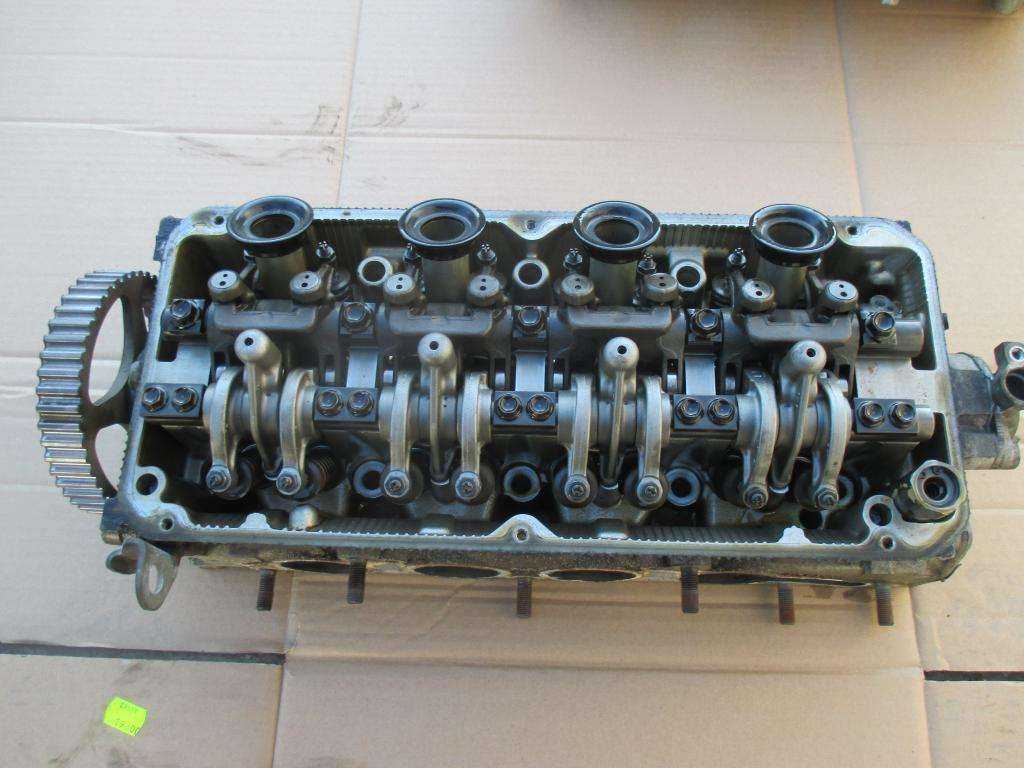

Блок цилиндров 4G69ГБЦ 4G69

Важной особенностью атмосферной версии 4G69 стало доработанное навесное оборудование. Вначале руководство изменило конструкцию впускного тракта, затем пришлось модернизировать и выпускной коллектор

Турбо версии этот силовой привод не имеет, но потенциал для надувного и механического тюнинга своими руками здесь есть.

Проектировалась система MIVEC для повышения мощности мотора на 13%:

  • 8% за счет управляемой высоты подъема клапанов;
  • 2,5% за счет ускоренной подачи топливной смеси;
  • 1,5% за счет снижения сопротивления в выпускных клапанах;
  • 1% за счет незначительного увеличения объема камер сгорания.

Одновальная система ГРМ SOHC для управления 16 клапанами является не самым простым техническим решением. Что также снижает ресурс и ремонтопригодность мотора. Каждые 30 – 40 тысяч км пробега приходится регулировать тепловые зазоры клапанов.

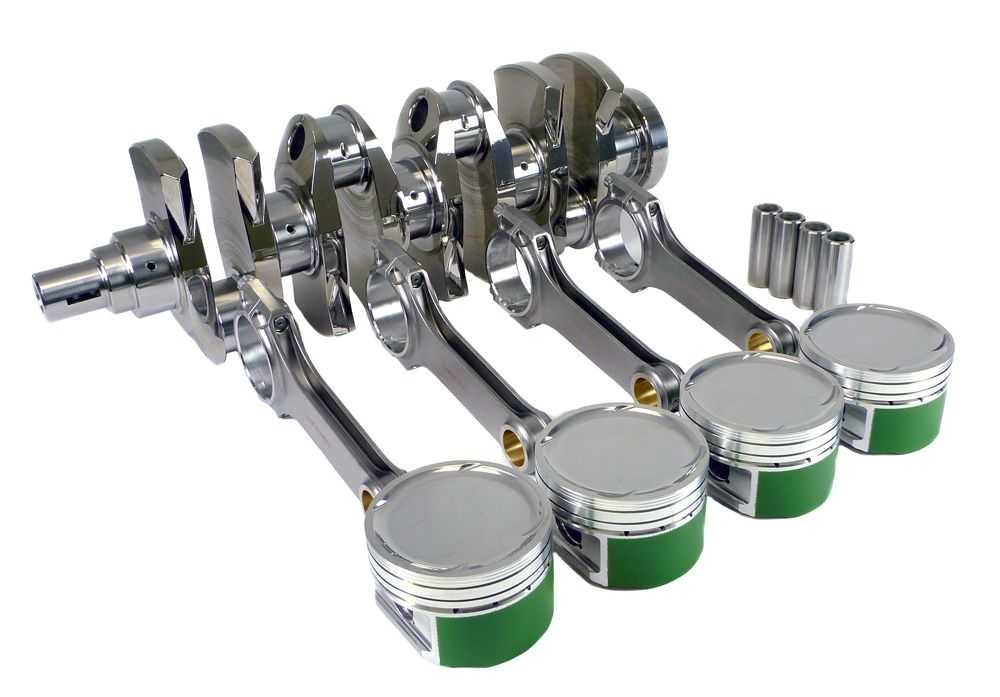

ШПГ 4G69

Регулировка клапанов

Особенностью мотора является отсутствие гидрокомпенсаторов клапанов. Поэтому их регулировку необходимо проводить после каждых 90 тыс. км. пробега.

При этом зазоры клапанов должны составлять:

Для холодного двигателя:

  1. впускной клапан, мм — 0,07;
  2. выпускной клапан, мм — 0,17.

Для горячего двигателя:

  1. впускной клапан, мм — 0,15;
  2. выпускной клапан, мм — 0,25.

Кроме того, очистив клапана от нагара с помощью специальной жидкости, нужно проверить:

Толщину кромки клапана, которая должна быть в пределах:

  1. впускной клапан, мм — 1,35…0,85;
  2. выпускной клапан, мм — 1,85…1.35.

Высоту клапанной пружины, которая должна находиться в диапазоне:

  1. в свободном состоянии, мм — 50,87…50,37;
  2. под нагрузкой, Н/мм — 216/44,2…588/34,7.

Характеристики двигателя 4G63

Производство  Shenyang Aerospace Mitsubishi Motors Engine Manufacturing Co Ltd
Kyoto engine plant
Марка двигателя Sirius
Годы выпуска 1981-н.в.
Материал блока цилиндров чугун
Система питания инжектор
Тип рядный
Количество цилиндров 4
Клапанов на цилиндр 4
Ход поршня, мм 88
Диаметр цилиндра, мм 85
Степень сжатия 9
9.8
10
10.5
(см. модификации)
Объем двигателя, куб.см 1997
Мощность двигателя, л.с./об.мин 109/5500
133/6000
135/5750
137/6000
144/6500(см. модификации)
Крутящий момент, Нм/об.мин 159/4500
170/5000176/4750(см. модификации)
Топливо 95
Экологические нормы до Евро 4
Вес двигателя, кг ~160
Расход  топлива, л/100 км (для Eclipse II) — город — трасса — смешан.

13.97.39.7

Расход масла, гр./1000 км до 1000
Масло в двигатель 0W-40
5W-30
5W-40
5W-50
10W-30
10W-40
10W-50
10W-60
15W-50
Сколько масла в двигателе, л 4.0
Замена масла проводится, км 7000-10000
Рабочая температура двигателя, град.
Ресурс двигателя, тыс. км — по данным завода — на практике

—400+

Тюнинг, л.с. — потенциал — без потери ресурса

200++

Двигатель устанавливался Mitsubishi Eclipse
Mitsubishi GalantMitsubishi L200/TritonMitsubishi LancerMitsubishi OutlanderMitsubishi Space Runner/RVRHyundai ElantraHyundai SonataKia Optima
Mitsubishi Chariot/Space Wagon
Mitsubishi Cordia
Mitsubishi Delica
Mitsubishi Dion
Mitsubishi Fuso Canter
Mitsubishi Starion
Mitsubishi Tredia
Brilliance BS6
Dodge Colt Vista/Eagle Vista Wagon
Dodge Ram 50
Eagle Talon/Plymouth Laser
Hyundai Stellar
Proton Perdana

Технические характеристики 4G15 1,5 л/92 – 180 л. с.

ДВС выпускается до сих пор, за всю историю производства руководство завода неоднократно экспериментировало с его конструкцией:

  • чтобы сохранить объемы конусных камер сгорания 1,5 л, изготовителем сохранялось соотношение хода поршня/диаметра цилиндров 82 х 75,5 мм;
  • изменялась головка блока цилиндров и впускной тракт, схема ГРМ и выпускной коллектор;
  • вначале в двигателе мощностью 92 л. с. был один распредвал по схеме SOHC и мультивпрыск;
  • одновременно с этим у производителя появилась модификация 100 л. с. с инжектором GDI, двумя распредвалами;
  • затем схема двигателя была усовершенствована – 16 клапанов, 110 л. с., схема SOHC;
  • очередная модернизация вернула 16 клапанам более привычную схему DOHC с двумя верхними распредвалами;
  • потом для спорткаров потребовался наддувный ДВС, в котором нужно было увеличить мощность – возник 4G15T (турбо) 163 л. с. со схемой MIVEC + DOHC для автомобиля Mitsubishi Colt;
  • последней разработкой стал турбированный мотор 177 л. с. для Brabus Smart Forfour;
  • Эффективность движков серии 4G15 атмосферного типа подтверждена официально зафиксированным пробегом 1600000 км седана Mirage, на котором был установлен этот силовой привод.


Блок цилиндров 4G15


Три клапана на цилиндре


Четыре клапана на цилиндре DOHC


Турбо мотор 4G15T

В таблицу собраны технические характеристики 4G15 базовой версии:

Изготовитель Mitsubishi Motors Corporation
Марка ДВС 4G15 (Orion)
Годы производства 1983 – …
Объем 1468 см3 (1,5 л)
Мощность 67,67 – 132,4 кВт (92 – 180 л. с.)
Момент крутящий 132 – 245 Нм (на 4200 об/мин)
Вес 115 кг
Степень сжатия 9 – 10
Питание карбюратор/инжектор
Тип мотора рядный бензиновый
Зажигание коммутаторное, бесконтактное
Число цилиндров 4
Местонахождение первого цилиндра ТВЕ
Число клапанов на каждом цилиндре 2, 3 или 4
Материал ГБЦ сплав алюминиевый
Впускной коллектор дюралевый
Выпускной коллектор литой чугунный
Распредвал оригинальный профиль кулачков
Материал блока цилиндров чугун
Диаметр цилиндра 75,5 мм
Поршни оригинальные с выемкой овальной формы
Коленвал литой 5 опор
Ход поршня 82 мм
Горючее АИ-92/95
Нормативы экологии Евро-3 – 5
Расход топлива трасса – 5,4 л/100 км смешанный цикл 6,4 л/100 км

город – 8,2 л/100 км

Расход масла 0,6 – 1,0 л/1000 км
Какое масло лить в двигатель по вязкости 5W20, 5W30, 10W40
Какое масло лучше для двигателя по производителю Liqui Moly
Масло для 4G15по составу зимой синтетика, летом полусинтетика
Объем масла моторного 3,3 л
Температура рабочая 95°
Ресурс ДВС заявленный 250000 км реальный 300000 км
Регулировка клапанов гайки, гидротолкатели
Система охлаждения принудительная, антифриз
Объем ОЖ 5 л
Помпа импеллерная без центровки
Свечи на 4G15 BKR5EKUD от NGK и
Зазор свечи 0,9 мм
Ремень ГРМ Powergrip 5535XS
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Lynxauto LA350, Nipparts J1325052, PMC PAG060, Stellox 7101008SX
Масляный фильтр VIC C-415 (MD 135737)
Маховик с посадочным диаметром сцепления 215 мм
Болты крепления маховика М12х1,25 мм, длина 26 мм
Маслосъемные колпачки производитель Goetze
Компрессия от 11 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ 750 – 800 мин-1
Усилие затягивания резьбовых соединений свеча – 20 – 29 Нм маховик – 127 – 137 Нм

болт сцепления – 19 – 30 Нм

крышка подшипника – 68 – 84 Нм (коренной) и 17 Нм + 90° (шатунный)

головка цилиндров – три стадии 20 Нм + 90°

Варианты тюнинга мотора

Изначально двигатель 4G15 многократно улучшался самим производителем, поэтому реальный потенциал мощности составляет 300 л. с. Механический тюнинг производится несколькими способами:

  • расточка цилиндров для увеличения камеры сгорания, нужно заменить поршневую и шатуны, возможно коленвал;
  • шлифовка впускного коллектора и ГБЦ для снижения потерь воздуха – используется фильтр нулевого сопротивления, «злые» распредвалы;
  • доработка выпуского коллектора и выхлопа для увеличения мощности – паук и выхлоп диаметром 61 – 63 мм, обманка вместо катализатора, датчика СО.

Если пользователя не устраивает атмосферный мотор, применяется тюнинг за счет увеличения всасываемого воздуха:

  • турбина – дорого,необходимо охлаждать воздух интеркуллером, модернизировать выхлоп и впускной тракт, менять распредвалы;
  • компрессор – не имеет турбоямы, но также придется доработать впуск/выпуск, поставить высокопроизводительные форсунки.

Таким образом, при разработке и во время серийного выпуска мотора 4G15 производителем Mitsubishi фактически создана новая серия внутри семейства Orion с разными топливными системами, регулировками фаз и схемами газораспределения. Кроме того, имеется 3 версии турбированных движков для спортивных авто.

Варианты тюнинга мотора

Для атмосферников объемом 2,4 л, к которым относится двигатель 4G69 по умолчанию, практически бесполезен механический тюнинг по ряду причин:

  • диаметр цилиндров и ход поршней уже увеличены, а вес ШПГ облегчен;
  • шлифовка ГБЦ и выпускной коллектор 4:1 здесь малоэффективны.

Тюнинг 4G69

Компания RPW заявляет, что киты могут обеспечить на выходе до 300 л. с. включительно, то есть почти вдвое больше мощности, чем у базового варианта 4G69 – 165 л. с. Основным минусом является высокая стоимость комплекта «Кит болт-он», поэтому чаще всего их собирают самостоятельно:

  • мощный насос типа Walbro производительностью 255 л/ч;
  • высокопроизводительные форсунки 560 cc;
  • ГБЦ от Lancer Evolution;
  • компрессор или турбина;
  • интеркуллер для охлаждения;
  • маслонасос для подачи смазки на турбину;
  • распредвал с фазами 280/224 градусов и подъемом 10,57 мм вместо стоковых параметров 274/216 градусов и подъемом 9,8 мм.

Таким образом, мотор 4G69 относится к Sirius семейству рядных четырехцилиндровых ДВС с чугунным блоком. Зато внутри он единственный с технологией регулировки фаз MIVEC в системе газораспределения SOHC 16V. Движок форсируется только за счет турбонаддува, имеет высокий ресурс и ремонтируется/обслуживается своими руками без проблем.

Плюсы и минусы

Сложное устройство ДВС обеспечило высокие эксплуатационные свойства – момент 219 Нм и мощность 165 л. с. Минусами конструкции при этом стали:

  • высокие требования к качеству топлива/смазки резко повышают эксплуатационный бюджет;
  • после 30 – 40 тысяч пробега необходим визит в СТО для регулировки зазоров клапанов;
  • навесное частично имеет низкий ресурс (помпа, катализатор, бензонасос).

Помпа 4G69

С другой стороны, характеристики двигателя изначально высокие, нет провалов мощности на средних оборотах. Ресурс выше 400000 км пробега, а с учетом нескольких перегильзовок мотор можно отнести к «миллионникам».

Обслуживание ДВС Г4НА


Цепь ГРМ G4NA (ссылка на источник фото) По регламенту ТО цепь ГРМ не обслуживается, но к 150 тысячам проверьте насколько выдвинулся натяжитель, моторное масло Г4НА 5W-20 должно иметь допуски для смазки мотора: по API SM, ILSAC GF-4 или выше /5W-20, ACEA A5 или выше/5W-30. Периодичность замены масла определена через каждые 15 тыс. км, необходимый объем составляет 4 литра. Но лучше этот интервал сократить.

Для защиты мотора от перегрева используется антифриз на основе этиленгликоля. Залитую на заводе ОЖ по утверждению производителя нужно поменять при 100 тыс, после замена нужна вдвое чаще.

Замена свечей зажигания производится не реже, чем после пробега в 30 000 км, принцип регулировки клапанов основан на гидравлических компенсаторах.

4J11 и 4J12

Эти моторы – новые, однако принципиально новых изменений по сравнению с 4B11 и 4B12 здесь нет. Вообще все двигатели с маркировкой J считаются самыми экологичными – они в принципе создавались с целью снижения содержания CO2 в выхлопе. Прочих серьезных преимуществ у них нет, поэтому владельцы «Аутлендров» на 4B11 и 4B12 не заметят отличий, если пересядут на машины с установками 4J11 и 4J12.

Мощность 4J12 осталась такой же – 167 л.с. Разница в сравнении с 4B12 есть – это технология VVL на 4J12, система EGR для дожига выхлопных газов в цилиндрах и «Старт-Стоп». Система VVL предполагает изменение высоты подъема клапанов, что в теории обеспечивает экономию топлива и повышает КПД.

Кстати, на рынок России «Аутлендеры» поставляются с двигателем 4B12, а версия с 4J12 предназначена для японского и американского рынков. Вместе с системой для повышения экологичности появились и новые проблемы. Например, EGR-клапан от некачественного топлива со временем засоряется, и его шток клинит. В результате воздушно-топливная смесь обедняется, из-за чего мощность падает, возникает детонация в цилиндрах – преждевременное воспламенение смеси. Лечение простое – очистка клапана от нагара или его замена. Распространенная практика – вырезание данного узла и прошивка «мозгов» под работу без клапана.

Регламент обслуживания 4G69 2,4 л/165 л. с.

Капризный к качеству масла и бензина атмосферный двигатель 4G69 следует обслуживать особенно тщательно:

  • ременный привод ГРМ заменяют после 90000 км, навесного оборудования через 50000 км;
  • рекомендовано регулировать тепловые зазоры клапанов после 30000 пробега;
  • прочистка вентиляции картера предусмотрена изготовителем каждые 2 года;
  • разработчик рекомендует замену моторного масла вместе с фильтром через 10000 км;
  • топливный фильтр меняют после 20000 пробега;
  • в мануале производителя указано, что воздушный фильтр нужно ежегодно обновлять;
  • присадки с завода внутри антифриза теряют свойства после 40000 км;
  • ресурс свечей в системе DIS-2 движков ограничен 20000 пробега;
  • впускной коллектор уже через 60000 км начинает на отдельных участках прогорать, а внутренности каталитического нейтрализатора осыпаться.

Обслуживание 4G69

Технические характеристики G4NA 2 л/167 л. с.

При проектировании в G4NA заложена рядная схема двигателя атмосферного типа с 4 цилиндрами. При перескакивании звеньев или обрыве цепи мотор гнет клапана из-за соударения их штоков с поршнями. Цековки на торцах поршней проектировщиками не предусмотрены. Ресурс 200 000 км пробега и высокая надежность цепи считаются достаточными мерами для обеспечения безопасности штоков клапанов.

Основной особенностью движка G4NA стала разработка силами концерна HKAG без посторонней помощи. Получился ДВС с длинным ходом, поскольку соотношение хода поршня к диаметру цилиндра 97/81 мм здесь больше единицы. Сохранилась схема ГРМ OHC 16V, система регулировки фаз CVVT на обоих распредвалах и цепной привод механизма газораспределения.


Схема работы гидрокомпенсаторов

Добавились гидрокомпенсаторы с рокерами, произведена частичная модернизация. Улучшено навесное оборудование и его компоновка на корпусе двигателя. Например, впускной коллектор стал пластиковым с изменяемой геометрией каналов.

Гильзы цилиндров внутри дюралевого блока как были, так и остались тонкостенными стальными с «мокрой» посадкой. Фактически увеличить мощность и произвести глобальное улучшение параметров разработчикам не удалось – крутящий момент и мощность, объемы цилиндров и камер сгорания остались на прежнем уровне.

После доработок конструкции технические характеристики G4NA выглядят таким образом:

Изготовитель Hyundai
Марка ДВС G4NA
Годы производства 2006 – …
Объем 1999 см3 (2,0 л)
Мощность 123 кВт (167 л. с.)
Момент крутящий 201 Нм (на 4200 об/мин)
Вес 117 кг
Степень сжатия 10,3
Питание инжектор
Тип мотора рядный бензиновый
Зажигание DIS-4
Число цилиндров 4
Местонахождение первого цилиндра ТВЕ
Число клапанов на каждом цилиндре 4
Материал ГБЦ сплав алюминиевый
Впускной коллектор пластиковый
Выпускной коллектор литой чугунный
Распредвал встроен механизм CVVT
Материал блока цилиндров алюминиевый сплав
Диаметр цилиндра 81 мм
Поршни алюминиевые
Коленвал 5 опор, 8 противовесов
Ход поршня 97 мм
Горючее АИ-95
Нормативы экологии Евро-5
Расход топлива трасса – 6,1 л/100 км смешанный цикл 7,5 л/100 км

город – 9,8 л/100 км

Расход масла максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости 5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю
Масло для G4NA по составу синтетика, полусинтетика
Объем масла моторного 4,2 л
Температура рабочая 95°
Ресурс ДВС заявленный 250000 км реальный 250000 км
Регулировка клапанов гидротолкатели
Система охлаждения принудительная, антифриз
Объем ОЖ 6,9 л
Помпа Optima III 2510041700
Свечи на G4NA Bosch 0242236578, 0242236577 иридий, 0242229791 платина-иридий, Champion EON9/286,
Зазор свечи 1,1 мм
Цепь ГРМ 243212Е000
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Mando/MAF086
Масляный фильтр Bosch 045103316, Borg&Beck BFO4198, Blue Print ADG02144, AMC HO-701
Маховик 232002E000
Болты крепления маховика М12х1,25 мм, длина 26 мм
Маслосъемные колпачки Ajusa 57047000
Компрессия от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ 750 – 800 мин-1
Усилие затягивания резьбовых соединений свеча – 31 – 39 Нм маховик – 62 – 87 Нм

болт сцепления – 19 – 30 Нм

крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный)

головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

Описание

Конструктивно двигатель 4G15 представляет собой рядный 4-х цилиндровый, четырехтактный силовой агрегат с верхним расположением одного (SOHC) или двух (двигатель DOHC) распределительных валов.

Газораспределительный механизм (ГРМ) приводится в действие с помощью ремня, срок службы которого не превышает 100 тыс. км. пробега.

  • Оснащен мотор системами:
  • жидкостного охлаждения;
  • электронного управления Delphi MT20U2;
  • безтрамблерной системой зажигания.

Изначально на двигатель 4G15 устанавливалась головка блока цилиндров (ГБЦ) SOHC 12V с одним распределительным валом и 12 клапанами. Отдельные версии этих моторов оснащались системой непосредственного впрыска топлива GDI.

В 1993 года появились силовые агрегаты, оборудованные двухвальными ГБЦ двигателями DOHC 16V с 16 клапанами. На некоторых из них устанавливали систему изменения фаз газораспределения MIVEC.

Выпускается и спортивная модификация мотора, на которую кроме системы MIVEC устанавливали блок с маслофорсунками и наддув. При этом двигатель 4G15Т развивает мощность до 180 л. с.

Электронный блок управления, получая и анализируя данные, полученные от различных датчиков, регулирует:

  • работу системы впрыска топлива;
  • число оборотов двигателя в режиме холостого хода;
    угол опережения зажигания;
  • кроме того блок Delphi MT20U2 имеет функцию самодиагностики.

Начиная с 2004 года корпорация Мицубиси вместо мотора 4G15 выпускает новый, более современный, мотор 4А91.

Список моделей авто, в которых устанавливался

У производителя мотор G4NA считается послерестайлинговой версией для линейного ряда автомобилей Kia:

  • Cerato – Spectra в США, К3 в Южной Корее, хетчбэк и седан;
  • Sportage – кроссовер 2 поколения, передний и полный привод;
  • Soul – мини SUV, универсал, переднеприводный с огромным багажником;
  • Cerato Koup – купе с высоким клиренсом;
  • Magentis/Optima/Lotze – универсал и седан, 2 и 3 поколение.

А также моделей машин Hyundai:

  • Tucson/ix35 – корейский кроссовер с названием в честь американского города;
  • Sonata/i40 – универсал, седан, АКПП и МКПП;
  • Creta/ix25/Cantus – мини кроссовер, только с АКПП;
  • Elantra/i30 – 3 и 4 поколение, хетчбэк С-сегмента.


Kia Cerato Koup

Перечень модификаций ДВС

Модификациями силового привода 4G15 можно считать его версии, отличающиеся конструкцией ГБЦ и ГРМ:

  • 8 клапанов, SOHC, 75 л. с., степень сжатия 9,4, устанавливается в Lancer III в кузове C1-A, C1-V, C6-A, C3-V, Colt II в кузове C1-A;
  • 12 клапанов, DOHC;
  • 16 клапанов, SOHC, 86 – 92 л. с.;
  • 16 клапанов DOHC, 73 – 110 л. с.;
  • SOHC карбюратор/инжектор;
  • DOHC MIVEC/GDI;
  • Turbo + MIVEC, 163 – 180 л. с.


Система GDI

Турбо версия мотора 4G15 имеет обозначение 4G15-T MIVEC Turbo, обладает следующими характеристиками:

  • диаметр цилиндра – 75 мм;
  • ход поршня – 82 мм;
  • схема – L4, DOHC, расположение поперечное, 16 Valve;
  • крутящий момент 200 Нм;
  • мощность 160 л. с.;
  • степень сжатия – 10;
  • регулировка фаз – MIVEC.

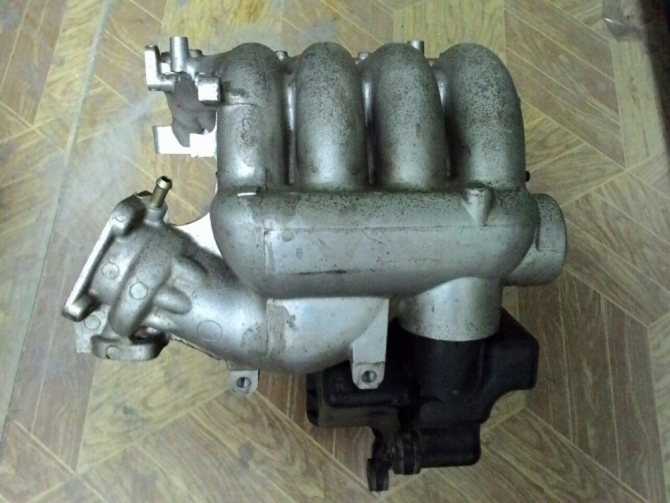

Впускной коллектор

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
