Лифт подвески нива 2121 своими руками чертежи «

Что такое угол въезда и рампы?

Углами съезда-въезда принято обозначать крутизну подъема, которую можно преодолеть на автомобиле без соприкосновения кузова транспортного средства с поверхностью грунта. Поэтому, чем короче свесы кузова – всевозможные лебедки, бампера и фаркоп, тем круче подъемы на машине можно преодолеть.

Что касается угла рампы, то так называется максимальный угол эстакады, который может быть преодолен автомобилем, без соприкосновения днища и верхнего перелома эстакады. Угол рампы напрямую зависит от базы транспортного средства и расстояние между осями. Чем больше база, тем меньшим будет угол переката.

Если необходимо сделать действительно надежный и проходимый внедорожник, то ему потребуется энергоемкая подвеска, которая сможет гасить большие удары о неровности почвы.

Ход подвески должен быть максимально большим, чтобы снизить вероятность диагонального вывешивания, когда от земли отрываются сразу два колеса по диагонали (с разных осей). Большой ход подвески позволяет автомобилю проходить даже крупные траншеи. Чтобы правильно выбрать базу для переделки, рекомендуется ознакомиться с этими характеристиками у разных автомобилей:

Кстати, многие спецы рекомендуют устанавливать на колеса бедлоки. Так называют специальные устройства из двух колец, которые соединяются болтами. Их наличие снижает вероятность разбортовывания шины при полном отсутствии давления. Если же автомобиль планируется использовать в грязных условиях (буквально), то тогда лучше установить грипперы – резиновые полосы с протекторами и шипами, которые надеваются на колеса. А для преодоления льда и сугробов лучше установить цепи противоскольжения.

Источник новости:https://spectuninguaz.ru/news/konstrukciya-osobennosti-peredelki-vnedorozhnikov-ugly-sezda-vezda-i-rampy/

Почему так важно знать это расстояние?

Что сказать — чем больше клиренс, тем увереннее вы себя чувствуете за рулем. Это может быть как заснеженный двор или подворотня, так и дорога в деревни к родственникам, которая трактор не видела еще со времен СССР. Так что если у вас небольшая высота до асфальта, то вы чисто городской наездник. Вот почему у нас в России, пользуются спросом паркетники с расстоянием в 180 — 190 мм. А если берете рядовую бюджетную иномарку, то считается хорошим тоном расстояние в 160 мм.

Мне кажется не нужно объяснить что чем больше клиренс, тем глубже колею вы «осилите», пройдете снежный занос, не чиркнете картером на «хорошем» асфальте и т.д. В общем это своего рода защита, от Российских реалий.

Примеры [ править | править код ]

Основные параметры, связанные с проходимостью, некоторых легковых автомобилей:

5.1 Преодоление подъемов

Определение углов подъема по возможностям двигателя, трансмиссии и шин

При определении максимально преодолеваемых подъемов считают, что автомобиль двигается равномерно и с небольшой скоростью. В этом случае силы и равны нулю и из формулы (10) следует, что

Разделив все члены этого уравнения на и решая его относительно , получают

Предельные углы подъема по сцеплению ведущих колес с опорной поверхностью

При преодолении подъема считают, что автомобиль двигается с небольшой и постоянной скоростью, коэффициенты сцепления ведущих колес с дорогой и коэффициенты сопротивления качению fa постоянны по всей длине подъема.

Для одиночного трехосного полноприводного автомобиля

5.2 Определение массы прицепа

Вес прицепа , который может буксировать автомобиль со скоростью vi = 50 км/ч на заданной дороге, приближенно определяется по формуле .

где – динамический фактор с некоторым запасом, компенсирующим неучтенное возрастание сопротивления движению автопоезда.

Задаваясь скоростью по графику динамической характеристики, определяем соответствующее значение динамического фактора .

По графику динамической характеристики автомобиля определим D:

Вводим запас динамического фактора, равный 0,01, который рассматривается как резерв тяги на случай возможных колебаний сопротивления движению автомобиля, вызываемых появлением участков дороги с большим коэффициентом сопротивления, по сравнению с заданными его значениями по типу основной части дороги. С учетом запаса величина динамического фактора D’ = D – 0,01.

Тогда максимально возможный общий вес прицепа Gп при движении автопоезда с равномерной скоростью V определяемый по формуле (36) равен:

После нахождения веса прицепа определяют его массу:

5.3 Определение предельного угла подъема автомобиля с прицепом

Предельный угол подъема, преодолеваемый по сцеплению ведущих колес автопоездом, состоящим из полноприводного тягача и прицепа равен:

Угол подъёма заданного автомобиля с прицепом, масса которого равна 50% массы автомобиля равен:

Путь выбега определяется при движении автомобиля накатом на горизонтальном участке дороги с асфальтобетонным покрытием со скорости 50 км/ч до полной остановки. Длина пути выбега позволяет оценить совершенство конструкции и техническое состояние шасси автомобиля. При движении автомобиля накатом двигатель отсоединяется от трансмиссии, мощность к ведущим колесам не подводится и он движется с замедлением .

Уравнение силового баланса в режиме выбега:

где – коэффициент учета вращающихся масс в режиме выбега;

– сила трения в трансмиссии в режиме выбега (нейтральное положение в коробке передач), Н;

– скорость движения автомобиля, м/с.

Из решения уравнения (38) относительно замедления следует:

где – суммарный коэффициент дорожного сопротивления.

Выбег начинается со скорости 50 км/ч. Для диапазона скоростей от 0 до 14 м/с строим зависимость (рис. 8). Данные для построения зависимости jз= f(V) приводятся в таблице П. 5.

Рис. 8. График изменения замедления автомобиля при движении в режиме выбега

Разбиваем интервал скоростей на 7 участков и находим длину выбега , м по формулам:

где ?Si – пути выбега на каждом участке, м

где Vсрi – среднее значение скорости на участке, м/с

?ti – время выбега на участке, с

где jср – среднее значение замедления на участке. м/с 2

Результаты вычислений по формулам (39) – (41) приведены в таблице П. 6.

Увеличение клиренса при помощи проставок: плюсы и минусы

Как может показаться на первый взгляд, проставки под пружины и проставки под стойки имеют одни сплошные плюсы.  Если просто, можно быстро и дешево увеличить дорожный просвет, подготовив автомобиль к плохим дорогам, улучшить проходимость, повысить грузоподъемность и т.д. На самом деле, это так, но есть и минусы.

Дело в том, что установка проставок для увеличения клиренса полностью оправдана  только тогда, когда произошло изменение дорожного просвета в результате просадки пружин или машина  часто ездит груженой по бездорожью, причем с небольшой скоростью.

Кстати, даже в этом случае не следует ставить проставки,  толщина которых больше 3 см., а также всегда делать поправку на материал их изготовления. Если же клиренс в норме и пружины в порядке, перед установкой проставок как спереди, так и сзади,  следует учитывать и целый ряд недостатков такой доработки.

Если говорить о минусах  проставок, тогда:

  • увеличение дорожного просвета приводит к смещению центра тяжести автомобиля, что ухудшает устойчивость и управляемость авто;
  • изменяется жесткость и страдает надежность подвески, меняются углы установки колес и ряд других важных параметров;
  • сильнее изнашивается рулевое управление, изменяется работа амортизаторов, сокращается срок их службы;

Если просто, рычаги подвески постоянно опущены вниз, меняется геометрия, изменены условия работы  деталей подвески. В результате может меняться угол наклона оси поворота управляемых колес, ширина колеи,  развал-схождение и т.п.

Также меняются условия работы сайлент-блоков, может поменяться регулировка тормозных усилий на задней оси. Что касается амортизаторов, в случае, когда для увеличения клиренса были установлены только проставки под пружины, причем без проставок под амортизатор, среднее положение поршня  амортизатора меняется.

В результате, амортизатор работает так, что его поршень упирается в верхнюю крышку. Естественно, срок службы амортизаторов сокращается, причем заметно.  Само собой, все это еще больше сказывается на общем ресурсе подвески.

Однако намного более серьезной проблемой все же становится худшая управляемость. В случае активного маневрирования, а также в аварийных ситуациях машина становится намного менее устойчивой. Получается, если  машина активно эксплуатируется в штатных режимах, водитель привык ездить с высокой скоростью, тогда проставка для увеличения клиренса может быть далеко не самым лучшим и весьма небезопасным решением.

Также следует выделить, что после увеличения клиренса некоторые владельцы начинают слишком сильно перегружать автомобиль всевозможными грузами, так как просадка пружин больше не является  такой острой проблемой. Однако не следует забывать, что в таком случае значительно возрастают нагрузки на кузов, детали ходовой части, ДВС, трансмиссию и т.д.

Видео

На видео представлена самодельная эстакада-качалка для проведения на ней работ по обслуживанию и ремонту автомобиля:

Посмотрите видео о самодельной металлической эстакаде для автомобиля:

Автомобиль периодически требует осмотра ходовой части. Для этого используют эстакаду. Конструкция используется в точках техобслуживания. Если владелец автомобиля не хочет тратить деньги на работу автомастеров, может осмотреть машину самостоятельно, приподняв ее над землей на эстакаде. Это альтернативный смотровой яме способ получить доступ к днищу. Сборка эстакады своими руками сэкономит средства.

Когда нет возможности сделать смотровую яму

Большую популярность и распространение получили смотровые ямы. Они актуальны для гаражей с низкими потолками, где нет возможности приподнять автомобиль. В некоторых местностях грунтовые воды находятся достаточно близко к поверхности, и нужно делать основательную гидроизоляцию, чтобы осмотр транспортного средства не превратился в принятие холодной ванны. Если это актуально и для вас, или просто нет желания возиться с тем, чтобы тратить силы на выемку грунта, тогда эстакада будет идеальным решением.

Различают два основных вида эстакад:

  • стационарная;
  • разборная или мини-эстакада.

Значение клиренса

Дорожный просвет, или по другому клиренс Нива 4Х4, актуален не только по бездорожью, но и в городе. Чем выше клиренс нива 2121, тем выше посадка и лучше обзор. Водитель внедорожника раньше и больше получает информации о дорожной обстановке. А значит может своевременно среагировать на нее. Если клиренс больше на нива 4Х4, тогда шансов больше избежать аварийной ситуации. Большая площадь остекления и хороший обзор шевроле нивы помогает во время увидеть ямы в асфальте. Лежачего полицейского и другие препятствия. Большинство препятствий можно преодолевать ходом не снижая скорости. Длиноходная подвеска славится энергоемкостью. Ведь она рассчитана на езду по бездорожью. На улицах ухабы, во дворах ямы грязь и узкие проезды. Парковаться приходится вплотную к высокому бордюру. Для легковых автомобилей такая парковка чревата повреждениями кузова, но с клиренсом и высоко расположенными бамперами в городе лифтованные нивы чувствуют себя уверенно.

Работа над подвеской

Доработки нивы 2121 своими руками « Полноценный тюнинг Нивы-2121 невозможен без улучшения свойств подвески. Рассмотрим самый популярный тюнинг Нивы своими руками. Он включает:

  1. Установку проставок (магазинных или изготовленных своими руками) между элементами подвески.
  2. Замену амортизаторов — например, можно поставить амортизаторы «Ранчо».
  3. Установка новых пружин.
  4. Установка стальных коробов, позволяющих усилить передний и задний мост.

Доработка Нивы может включать в себя и тюнинг раздатки. Проблемы люфта валов переднего и заднего мостов решаются путём установки новых комплектующих (то есть крышек, подшипников, фланцев и валов).

Можно также усилить опоры вала, установив модернизированный фланец с дополнительным сальником и подшипников на место заводского. Качественная установка сальника снизит риск протекания.

Чтобы уменьшить вибрацию и износ подвески в её нижней части, необходимо выполнить правильную центровку раздатки в горизонтальной и вертикальной плоскости. Центровку выполняем вручную или используем подрамник.

Тюнинг ВАЗ-2121 своими руками включает установку более высоких пружин, что позволяет значительно увеличить клиренс. Однако, чтобы клиренс был увеличен на целых 10 см, лучше установить полный набор для лифтинга.

При этом, если есть острая необходимость подогнать автомобиль под конкретные нужды или специфику дороги, изготовить лифт комплект на Ниву можно и своими силами.

Достаточно лишь подготовить следующий комплект инструментов:

  • задние и передние пружины (лучше всего на Шевроле Нива становятся детали длиной 31,5 см и толщиной 1,57 см, однако эти параметры вполне могут быть изменены согласно требованиям владельца);
  • резиновые проставки под пружины со специальными металлическими чашками;
  • амортизаторы;
  • проставки под верхнюю шаровую опору (не продаются в магазинах, поэтому могут быть изготовлены только на заказ);
  • кронштейны под задние амортизаторы;
  • шайбы под чашку Нива-21214 укрупненного типа с внутренним диаметром в 1 см, а внешним — 3 см;
  • домкрат;
  • доски;
  • стяжки для пружин.

Подбирая проставки под пружины для задних амортизаторов, можно не особо углубляться в поиски и изготовить их собственными силами из обычного металлического уголка. Внутренний диаметр изделия — 13,2 мм, внешний — 32 мм.

Кроме того, в процессе работы обязательно нужно обращаться к схеме (рис. 1).

И, если все тонкости технической начинки 2131, равно как и 2121 согласованы и упорядочены, можно сразу же приступать к работе. Всего несколько часов кропотливых трудов, и тюнинг Нивы будет завершен.

При желании можно сделать тюнинг Нивы своими руками. Для этого потребуется:

  • иметь собственный гараж для проведения работ;
  • приобрести необходимый инструмент, ознакомиться с производственным процессом, который следует выполнить;
  • проконсультироваться со специалистами, совет высококвалифицированного мастера может уберечь от возможных неприятностей.

Выполняя доработку автомобиля своими силами, человек удостоверяется в качестве выполненной работы, получает огромное удовольствие от достигнутого результата, экономит свои финансы.

При недостаточном опыте, можно привлечь мастера к выполнению ответственных операций, а самому стать его помощником.

В таком случае будет выполнена качественно работа при минимальных затратах семейного бюджета.

Модернизация фар

Тюнинг оптики Нивы 2121 задает тон общей концепции модернизации. Например, установка фар от Mercedes Gelandewagen создаст антураж мощного, агрессивного внедорожника. Спортивные модификации фар добавят внешнему виду динамику и подчеркнут обтекаемые формы. Для увеличения видимости можно установить светодиодные фары повышенной мощности. Также хороший вариант — установка линзованных, хрустальных или фар с биксеноновыми линзами.

Полезный совет

В штатных образцах практически не заложен потенциал для модернизации, поэтому лучше заменить на новые.

Экспедиционный багажник на ниву своими руками в дачных условиях

Тюнинг задних фонарей Нивы 2121 осуществляется по той же схеме, что и модернизация оптики. Штатные фонари проще и эффективней заменить на новые модификации.

Чаще всего владельцы Нивы ставят на свой автомобиль биксеноновые линзы. Они имеют несколько плюсов:

  • мгновенное переключение ближнего и дальнего света шторкой;
  • чёткая световая граница;
  • линзы меньше слепят водителей встречных автомобилей.

Если вы решили произвести тюнинг Нивы, улучшив фары, то имеет смысл избавиться от заводского гидрокорректора, который достаточно часто промерзает зимой и плохо работает. Вместо него стоит поставить электрокорректор.

Итак, доработка Нивы начинается с приобретения следующих вещей:

Лифт подвески шевроле нива: правила, способы и пошаговая инструкция

  • выбранные линзы;
  • новый электрокорректор;
  • тонкие блоки розжига, которые мы врежем под подфарники (лучше выбирать пятого поколения);
  • сами лампы (самые дешёвые стоят до 1000 рублей).

После установки новых линз мы получаем лучшее освещение дороги, регулировку по высоте, небольшое потребление электроэнергии и чёткую границу света.

Тюнинг Нивы 4х4, продолжается съёмом родных фар — в городе ездить с дополнительным светом не очень удобно.

Родная фара Нивы маленькая по глубине, поэтому, чтобы поставить под неё лампы и блоки, придётся переделать разъём и отказаться от проводки автокорректора, иначе блоки рискуют не поместиться внутри фары.

Ваз 21214 светодиодные заднии фары Ваз 21214 светодиодные заднии фары

После сборки мы получаем герметичную конструкцию, что является большим плюсом. Фары сложно вместить в кузов нивы из-за площадок под штатные блоки, но их можно смело убрать и проблема будет решена. Также можно избавиться от гидрокорректора, прикрепив фару прямо к кузову. В результате таких полезных доработок Нивы получилась хорошая биксеноновая оптика.

Лифт передней подвески Нивы 2121

Устанавливаются специальные подкладки над верхними пружинами (в некоторых случаях комплект предполагает установку направляющих шайб под нижнюю подкладку), что влечет за собой:

  • под поворотный рычаг также следует добавить наставку, дабы компенсировать оказываемое на него повышенное давление и установить в нормальное геометрическое положение (имеется в комплекте);
  • также потребуется побороть проблему удара наружных тяговых наконечников об стабилизатор при глубоких поворотах. Эта задача решается несколькими способами: либо заменой крепления для стабилизатора, либо заменяем левый и правый поворотные рычаги местами. В последнем случае алгоритм хода тягового наконечника меняется на обратный, сверху вниз.

Увеличение дорожного просвета

Что касается замены амортизаторов, то лифт комплект на Ниву, кроме проставок под пружины, содержит в себе удлинители для них и усиленные крепежные кронштейны. Также стоит заметить, что существуют готовые усиленные амортизаторы, изначально рассчитанные под лифтинг вашего железного коня. Если работы с передней частью подвески Нивы 2121 окончены — самое время перейти к ее задней части.

Лифт переда

Помимо основных работ, возможно, придется поменять пружины, амортизаторы, пыльники внутренних ШРУСов – все зависит от степени износа деталей и ваших требований к тюнингу. Нередко также лифтинг сопровождается регулировкой пружинных отбойников.

  • Под площадку (нижнюю) для пружины ставятся соответствующие шайбы – те самые проставки, что обеспечат необходимые углы наклона элемента;
  • Между шаровой и рычагом сверху нужна еще проставка. Ее задача – разгрузка рычага;
  • Рычаги поворотных кулачков взаимно заменяются, в результате чего наконечники с тяг руля будут идти сверху вниз. В противном случае при максимальном отвороте тяги будут упираться на стабилизатор. В альтернативе – менять крепление стабилизатора.

Главные отличительные особенности амортизаторов и проставок

Начнем с того, что проставки — это все же неидеальный вариант, лучшим решением будет замена амортизаторов на такие же как были в автомобиле, но новые, а не изношенные. Что касается именно проставок, то это скорее промежуточный вариант, который помогает владельцу авто быстро устранить проблему «просадки» за небольшие деньги, чтобы в дальнейшем поставить новые пружины.

Проставка под стойку амортизатора

В случае с заменой амортизаторов, вы получаете все тот же автомобиль, который покупали, без необходимости регулировать задние тормоза, распределение света фарами и прочие характеристики, которые сбиваются при поднятии машины на обсуждаемый механизм. Однако менять пружины все же лучше на СТО да и стоить качественный амортизатор будет значительно дороже, чем проставки.

Устанавливая проставки, владельцу авто придется сразу столкнуться с несколькими нюансами:

  • Нужно будет регулировать регулятор давления задних тормозов;
  • Подправить сбившееся направление света у фар;
  • Отрегулировать угол продольного наклона кастора.

Если владелец машины принял решение устанавливать данный девайс, но не смыслит в том, что перечислено выше и грубо говоря, не знает где искать заднюю стойку, лучше отправиться в сервисный центр, либо отложить сие занятие. В остальном, у проставок масса плюсов: они дешевые и продаются в каждом автомобильном магазине или на рынке, устанавливаются они очень просто и служат отличной альтернативой амортизаторам.

Преимущества после установки лифт-комплекта на автомобиль Нива

Можно привести пошаговый алгоритм установки комплекта для передней подвески. Для тех, кто знает, как устроены узлы подвески, внести изменения не составит труда.

  • Снять переднее колесо.
  • Ослабить пружину, подставив домкрат под нижний рычаг.
  • Стянуть пружину специальными стяжками.
  • Снять амортизатор.
  • Демонтировать стабилизатор поперечной устойчивости.
  • Открутить шаровые опоры от рычагов, оставив их на поворотном кулаке.
  • Открутить нижнюю чашку и установить под нее втулки.
  • Установить проставку над пружиной.
  • Подняв домкратом нижний рычаг, установить шаровые опоры. Над верхней опорой должна быть вставка.
  • Прикрутить стабилизатор.

Рассмотрим принцип лифтования задней подвески методом замены некоторых деталей.

  • Снять амортизатор.
  • Снять кронштейн амортизатора.
  • Стянуть и демонтировать пружину.
  • Установить на пружину проставку и установить пружину.
  • Подсоедините кронштейн амортизатора из комплекта.
  • Установить адаптер амортизатора и установить сам амортизатор.
  • Смонируйте адаптер тяги Панара.
  • Установить новую тягу (из комплекта) регулятора

Отечественный внедорожник ВАЗ «Нива» — это отличный аналог современным импортным паркетникам и даже некоторым полноприводным джипам. Данная машина изначально отличалась своим легким весом, большим клиренсом и высокой ремонтопригодностью. Однако для более уверенной езды по бездорожью некоторые автовладельцы делают самостоятельно лифт подвески. «Нива» после этого возвышается еще на десяток сантиметров и способна преодолеть массу преград.

Теперь переходим ко второму этапу наших работ по лифтингу – модернизации задней подвески. Здесь нужно заготовить полуавтоматический сварочный аппарат, а сам автомобиль загнать на смотровую яму. Первым делом здесь необходимо установить под пружины еще несколько чашек. Данные детали устанавливаются поверх стандартных при помощи болтов.

Если воспользоваться таким способом модернизации, подвеска («Нива» ВАЗ-2121 и «Шевроле Нива»), конечно, станет более надежной и пригодной для езды по бездорожью. Однако вместе с этим вам придется забыть о легкосплавных дисках – на такую машину можно будет устанавливать лишь штампованные

При этом стоит обратить внимание на то, что увеличение диаметра колес приведет к большему крутящему моменту – тогда вам придется менять передаточные числа главных пар. Кроме этого, после такой модернизации вам нужно будет установить самоблокирующийся дифференциал заднего моста, а это опять дополнительные расходы

Способы повышение клиренса

Методов повышения дорожного просвета несколько, при этом подбирая оптимальный из них, следует учесть, какая именно проблема решается – увеличение клиренса для повышения проходимости или же устранение последствий севших пружин.

Меняем колеса.

Одним из самых простых способов повысить дорожный просвет – это установить на авто колеса большего диаметра. Такое решение действительно может помочь добавить пары сантиметров между днищем и дорогой.

Но здесь есть множество негативных моментов – установка таких колес обойдется дорого, просвет увеличится, а вот расстояние между колесом и аркой уменьшится, возрастет нагрузка на подвеску и трансмиссию. В общем, такой метод не самый оптимальный.

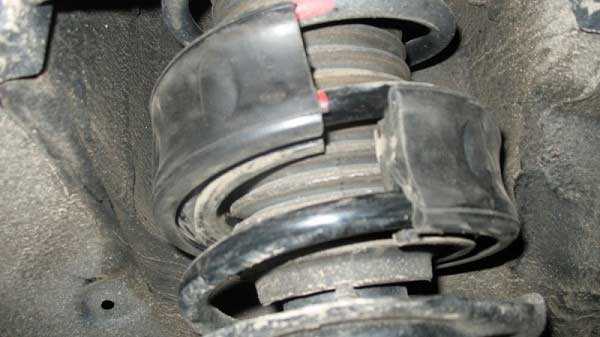

Усиливаем пружины.

Повысить жесткость севших пружин, тем самым уменьшить колебания кузова при движении по неровностям, можно не только их заменой (что тоже не всегда дешево), а и установкой упругих элементов между витками пружин.

Основная их задача — противодействовать сжатию. Раньше для этих целей использовали обычные теннисные мячи (и сейчас для некоторых такой тюнинг вполне актуален).

Теперь же можно просто купить специальные резиновые проставки, устанавливающиеся между витками. Такая доработка подвески позволяет лишь повысить жесткость пружин и на дорожный просвет она практически не влияет.

Меняем подвеску.

Также повысить клиренс можно путем полной переработки ходовой части и установки вместо обычной подвески пневматической. Но это уж очень дорогостоящий вариант.

Установка же проставок – самый простой способ повысить как клиренс, так и жесткость пружин.

В подвеске автомобиля ничего переделывать не нужно, стоят они недорого, или их можно самостоятельно изготовить и установить.

Суть этого метода сводится к добавлению специальных подложек под амортизационные стойки между кузовом и опорой (повысит дорожный просвет), или между опорой и пружиной (увеличит жесткость).

Все просто: проставка не даст стать амортизационной стойке до упора (упереться в кузов), в результате несущая часть приподнимется относительно колеса, тем самым и увеличиться клиренс.

Что касается проставок для повышения жесткости, то после сборки стойки пружина будет находиться в более сжатом состоянии.
