Схема электрооборудования lada 4×4 (ваз 21213, 21214)

Где находится реле зажигания Нива Шевроле

Реле зажигания расположено в салонном блоке предохранителей, найти его можно с водительской стороны панели приборов, напротив сиденья. На схеме обычно обозначается К6 и в техническом описании иногда его называют реле дополнения.

Оно отвечает за включение бензонасоса и подачу напряжения на другие элементы. Срабатывает во время поворота ключа зажигания. В этот момент можно услышать, как за панелью приборов раздается щелчок. Это встроенная в реле электро-катушка получает напряжение и замыкает контакты определенной цепи. Если во время поворота ключа не происходит характерного звука, то это может свидетельствовать о его выходе из строя.

Монтажные блоки для Lada 4×4 2018 года выпуска

Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:

Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:

Распиновка щитка приборов ВАЗ 2121

№ штекера

Адрес штекера

Колодка X1 (красного или оранжевого цвета)

Колодка Х2 (белого или другого цвета, кроме красного/оранжевого)

1.

2.

К клемме «15» выключателя зажигания

Контрольная лампа дальнего света

3.

Низковольтный вход тахометра

К габ. освешению (контрольная лампа)

4.

К регулятору освещения приборов

К клемме «15» замка зажигания

5.

Высоковольтный вход тахометра

К выключателю аварийной сигнализации

6.

Корпус (масса)

К выходу «D» генератора

7.

К клемме «50» замка зажигания (стартер)

8.

К выключателю контрольной лампы стояночного тормоза

Контрольная лампа противотуманных фонарей

9.

Контрольная лампа обогрева заднего стекла

10.

К лампе резерва топлива

Check Engine

11.

К датчику блокировки дифференциала

К датчику уровня топлива

12.

К датчику аварийного давления масла

Check Engine

13.

К датчику уровня тормозной жидкости

К датчику температуры охлаждающей жидкости

Схема предохранителей ВАЗ 2131, 2129

Как и ВАЗ 21214, модель 2131 оснащена двумя монтажными блоками для предохранителей, отвечающих за большинство электроцепей. Один дополнительный блок также оснащен элементами, призванными защитить цепи системы управления мотором.

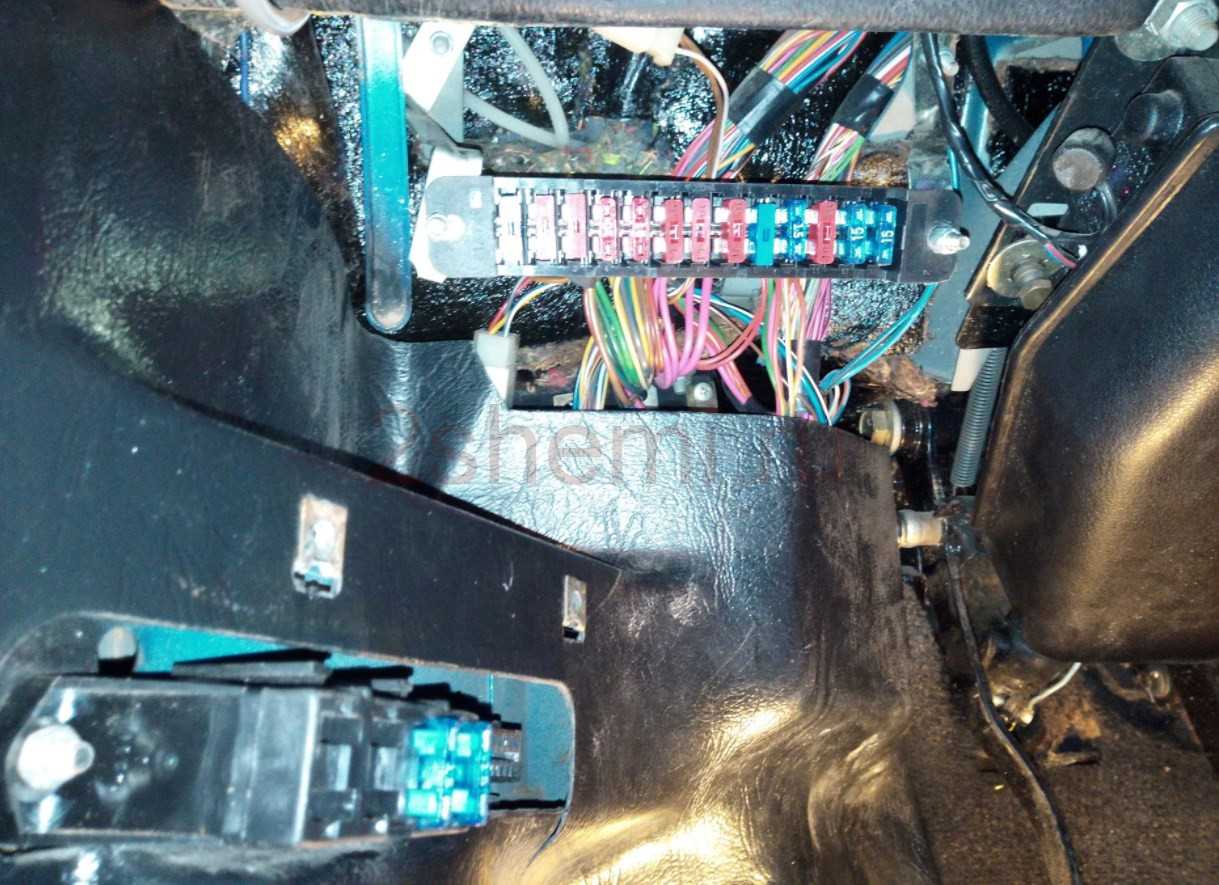

Основной блок предохранителей находится в салоне под панелью приборов, слева от руля. Для доступа к блокам потяните за защелку расположенную сверху блоков и снимите крышку.

  1. блок предохранителей системы управления двигателем;
  2. реле очистителя ветрового стекла;
  3. блоки предохранителей ВАЗ-2131;
  4. блок реле системы управления двигателем.

Основной блок предохранителей

Обозначение и ток, А Защищаемые цепи
F1 (16) Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)
F2 (8) Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3 (8) Левая фара (дальний свет), контрольная лампа включения дальнего света
F4 (8) Правая фара (дальний свет)
F5 (8) Левая фара (ближний свет)
F6 (8) Правая фара (ближний свет)
F7 (8) Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света
F8 (8) Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией
F9 (16) Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения 2129
F10 (16) Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях
F11 (8) Резерв
F12 (8) Резерв
F13 (8) Контакты реле противотуманного света в задних фонарях
F14 (16) Предохранитель прикуривателя
F15 (16) Резерв
F16 (8) Резерв

Блок предохранителей системы управления двигателем

Обозначение и ток, А Защищаемые цепи
F1 (30) Контакты реле правого электровентилятора
F2(30) Контакты реле левого электровентилятора 2131
F3 (15) Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15) Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Слева под панелью приборов, на кузове, расположен блок из четырех предохранителей системы управления двигателем и диагностический разъем. Для доступа к блоку отворачиваем два самореза и снимаем кожух.

Реле системы управления двигателем

Ниже основного блока предохранителей находятся реле системы управления двигателем.

  1. реле зажигания;
  2. главное реле Нива;
  3. реле правого электровентилятора;
  4. реле левого электровентилятора;
  5. реле топливного насоса;
  6. предохранитель бензонасоса (F5, 15 А).

Блок с реле под приборной панелью

Под панелью приборов, чуть выше педали газа, расположен блок с четырьмя реле.

  1. реле заднего противотуманного света Нива;
  2. реле включения обогрева стекла двери багажного отделения;
  3. реле ближнего света фар;
  4. реле дальнего света фар.

Над этим блоком, за комбинацией приборов, установлено реле поворотов и аварийной сигнализации.

Блоки для LADA 4X4 2020 ГОДА

Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители ваз 2131 системы впрыска находятся в отдельном блоке на левой боковине под панелью приборов.

Где находится масса двигателя Нива Шевроле

Но если с реле все в порядке, а приборы не работают – то возможна проблема в другом – точке крепления масс. Минусовой провод выходя из аккумуляторной батареи замыкается на кузов автомобиля и идет к некоторым основным потребителям энергии в виде проводов. В этом иногда заключается сложность, при прозвоне электрики.

Архитектуру построения цепи можно описать следующим образом: из минусовой клеммы выходит жгут проводов, соединяющий приборы, работающие от одной точки масс, дальше к ним при помощи обжимной гильзы подключаются провода соединяющие другие точки масс. В итоге, найти конкретную точку крепления массы довольно сложно. Например, масса блока управления зеркалами расположена за обшивкой багажника. Но с двигателем все немного проще. Так как он соединен с рамой и кузовом через подушки, являющиеся по сути диэлектриком, к нему подходит свой жгут проводов. Клеммы расположены с левой стороны двигателя, ниже модуля зажигания. Они отвечают за работу ЭБУ и датчики ЭСУД.

Схемы панели приборов Нивы 4х4

Венгерская комбинация приборов до 1996 г (вид сзади), у каждого прибора имеется отдельная черная пластина с шкалой:

1 – колодка штекерного разъема с условной нумерацией штекеров; 2 – тахометр; 3 – стабилизатор напряжения; 4 – лампа освещения комбинации приборов; 5 – указатель температуры охлаждающей жидкости; 6 – указатель уровня топлива; 7 – резистор 470 Ом, 0,25 Вт; 8 – резистор 36 Ом, 5 Вт; 9 – контрольная лампа системы снижения токсичности; 10 – контрольная лампа обогрева заднего стекла; 11 – контрольная лампа противотуманного света; 12 – контрольная лампа дальнего света фар; 13 – контрольная лампа наружного освещения; 14 – контрольная лампа указателей поворота; 15 – вольтметр; 16 – контрольная лампа уровня тормозной жидкости; 17 – диод IN4002; 18 – контрольная лампа давления масла; 19 – контрольная лампа блокировки дифференциала; 20 – контрольная лампа резерва топлива; 21 – контрольная лампа ремней безопасности; 22 – контрольная лампа стояночного тормоза.

Венгерская панель приборов ставилась с 1996-1998 года (вид сзади), у каждого прибора имеется отдельная черная пластина с шкалой:

1 – тахометр; 2 – стабилизатор напряжения; 3 – лампа освещения комбинации приборов; 4 – указатель температуры охлаждающей жидкости; 5 – указатель уровня топлива; 6 – контрольная лампа системы снижения токсичности; 7 – контрольная лампа обогрева заднего стекла; 8 – контрольная лампа противотуманного света; 9 – контрольная лампа дальнего света фар; 10 – контрольная лампа наружного освещения; 11 – контрольная лампа указателей поворота; 12 – вольтметр; 13 – контрольная лампа уровня тормозной жидкости; 14 – контрольная лампа давления масла; 15 – контрольная лампа блокировки дифференциала; 16 – контрольная лампа резерва топлива; 17 – контрольная лампа ремней безопасности; 18 – контрольная лампа стояночного тормоза; D1, D2 – диоды IN4002; R1 – резистор 470 Ом, 0,25 Вт; R2 – резистор 51 Ом, 5 Вт.

Владимирская или подольская приборная панель устанавливается с 1998 года. Шкалы всех приборов нанесены на одну черную пластину:

Напомним, на сайте можно найти отчеты по доработке или ремонту отечественного внедорожника.

Ключевые слова: панель приборов 4х4

+9

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Как самостоятельно проверить и починить датчик расхода воздуха

Разумеется, под починкой понимается лишь очистка (по возможности), восстановление окисленных контактов и ремонт оборванных проводов. В остальных случаях — только замена.

Если у вас есть подозрение на поломку датчика, лучшим решением будет подключение любого автосканера с программой диагностики впускного тракта двигателя. Это может быть автономный специализированный прибор (достаточно дорогое удовольствие) или обычная «читалка кодов ошибок» типа китайского ELM-327. С помощью программ для Андроид или ПК можно довольно точно диагностировать состояние ДМРВ на вашей Шевроле Нива.

Более примитивный способ — замер напряжения на сигнальном выходе датчика в состоянии покоя (зажигание включено, двигатель не заведен).

Подключаем мультиметр в диапазоне измерений 2–10 вольт к массе (контакт № 3) и сигнальному выходу (контакт № 5). На иллюстрации датчик расхода воздуха версии 037, контакт № 1 не задействован.

  • напряжение 1–1.02 В — датчик исправен, состояние отличное;
  • напряжение 1.03–1,05 В — еще живой, но скоро выйдет из строя;
  • более 1.05 В — восстановлению не подлежит.

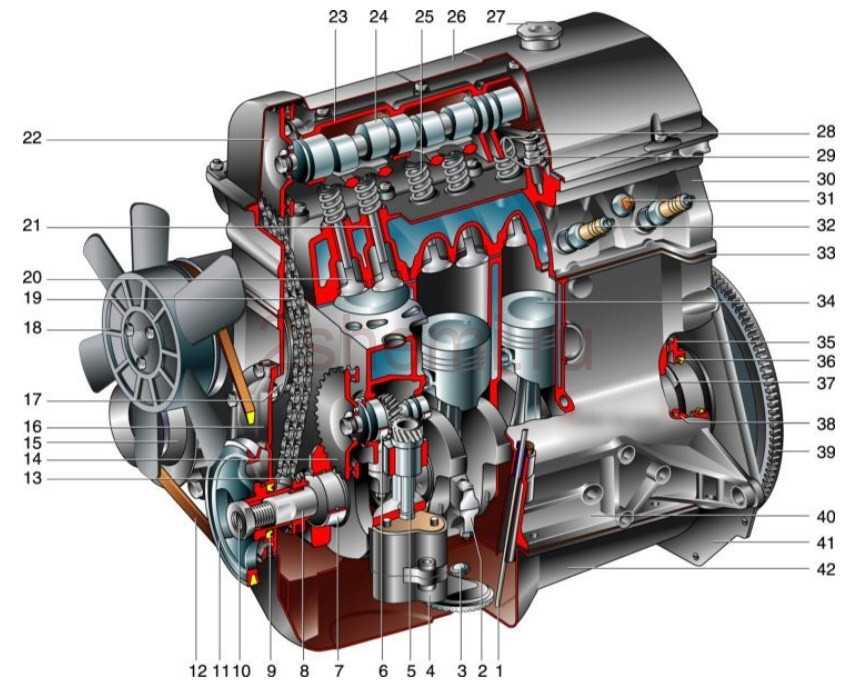

Схема двигателя автомобилей Нива

1 – указатель уровня масла;
2 – шатун ВАЗ-2131;
3 – сливная пробка поддона картера;
4 – масляный насос;
5 – шестерня привода масляного насоса;
6 – валик привода масляного насоса;
7 – вкладыш коренного подшипника коленчатого вала;
8 – коленчатый вал;
9 – передний сальник коленчатого вала;
10 – гайка крепления шкива;
11 – шкив коленчатого вала;
12 – ремень привода насоса охлаждающей жидкости;
13 – звездочка коленчатого вала;
14 – звездочка привода масляного насоса;
15 – шкив генератора;
16 – крышка привода распределительного вала;
17 – башмак натяжителя цепи;
18 – крыльчатка вентилятора;
19 – цепь привода распределительного вала;
20 – выпускной клапан;
21 – впускной клапан;
22 – звездочка распределительного вала;
23 – корпус подшипников распределительного вала;
24 – распределительный вал;
25 – пружины клапана;
26 – крышка головки блока цилиндров;
27 – крышка маслозаливной горловины;
28 – рычаг клапана (рокер);
29 – регулировочный болт;
30 – головка блока цилиндров;
31 – датчик указателя температуры охлаждающей жидкости;
32 – свеча зажигания;
33 – прокладка головки блока цилиндров;
34 – поршень ВАЗ-2131;
35 – держатель заднего сальника;
36 – задний сальник коленчатого вала;
37 – упорное полукольцо коленчатого вала;
38 – крышка коренного подшипника;
39 – маховик ВАЗ;
40 – блок цилиндров;
41 – крышка картера сцепления;
42 – поддон картера.

ВАЗ-213100 LADA 4×4 — двигатель 21214 инж. 61,00 кВт/83 л.с. катализатор, Евро-4, масса — 1425/max 1850 кг. (данные машины 2012 года выпуска) гидравлический усилитель руля, новая «торпеда», панель приборов 2115, передние сиденья 12-й серии, пластиковая обшивка дверей и прочие изменения. По состоянию на 2012 год — указанная версия была единственной доступной к приобретению через розничную сеть «АвтоВАЗа» (среди 5-дв.), в то время как среди «коротких» была возможность выбора комплектаций.

ВАЗ-213102 — «гражданская» модификация с 5-дверным кузовом на базе ВАЗ-2131СП (213105). Оснащалась пяти- или семиместным (под заказ) салоном. Багажник объёмом 1900 л. Выпускалась под заказ в 2001-2005 гг.;

ВАЗ-213145 — модификация ВАЗ-2131СП с инжекторным двигателем ВАЗ-21214-20 (-30), соответствующим нормам Евро-2 (Евро-3). Выпускается мелкой серией с 2006 года.

Чем реле отличается от предохранителя

Предохранители необходимы для разрыва цепи при повышении силы тока выше определенных значений. Это необходимо для того, чтобы защитить провода и электронные элементы от повреждения. Резкое увеличение силы тока как правило связано с коротким замыканием.

На Ниве Шевроле используются предохранители ножевого типа.

Каждый из них соответствует определенной силе тока, которая является критической для цепи. При коротком замыкании сгорает маленькая перемычка внутри предохранителя, таким образом размыкая цепь.

Поэтому он еще называется «плавким». При замене необходимо всегда обесточивать цепь, которую он защищает, а затем уже устанавливать новый элемент.

Реле представляет собой электронно-управляемый выключатель. Реле часто используются для дистанционного включения элементов, чтобы не было необходимости прокладки большого количество кабелей к панели приборов. Обычно для управления реле используется ток меньшей силы, в отличие от той цепи, которой он управляет. Некоторые из них имеют функцию таймера, например, те, что используются для управления стеклоочистителем или лампой указателя поворота. Это позволяет задавать импульс через определенные промежутки времени.

Большинство реле и предохранителей расположены в салоне, в специальной панели, со стороны водителя. Но специализированные реле, которые управляют проводами с большой силой тока помещены под капотом в моторном отсеке.

Схема управления двигателем

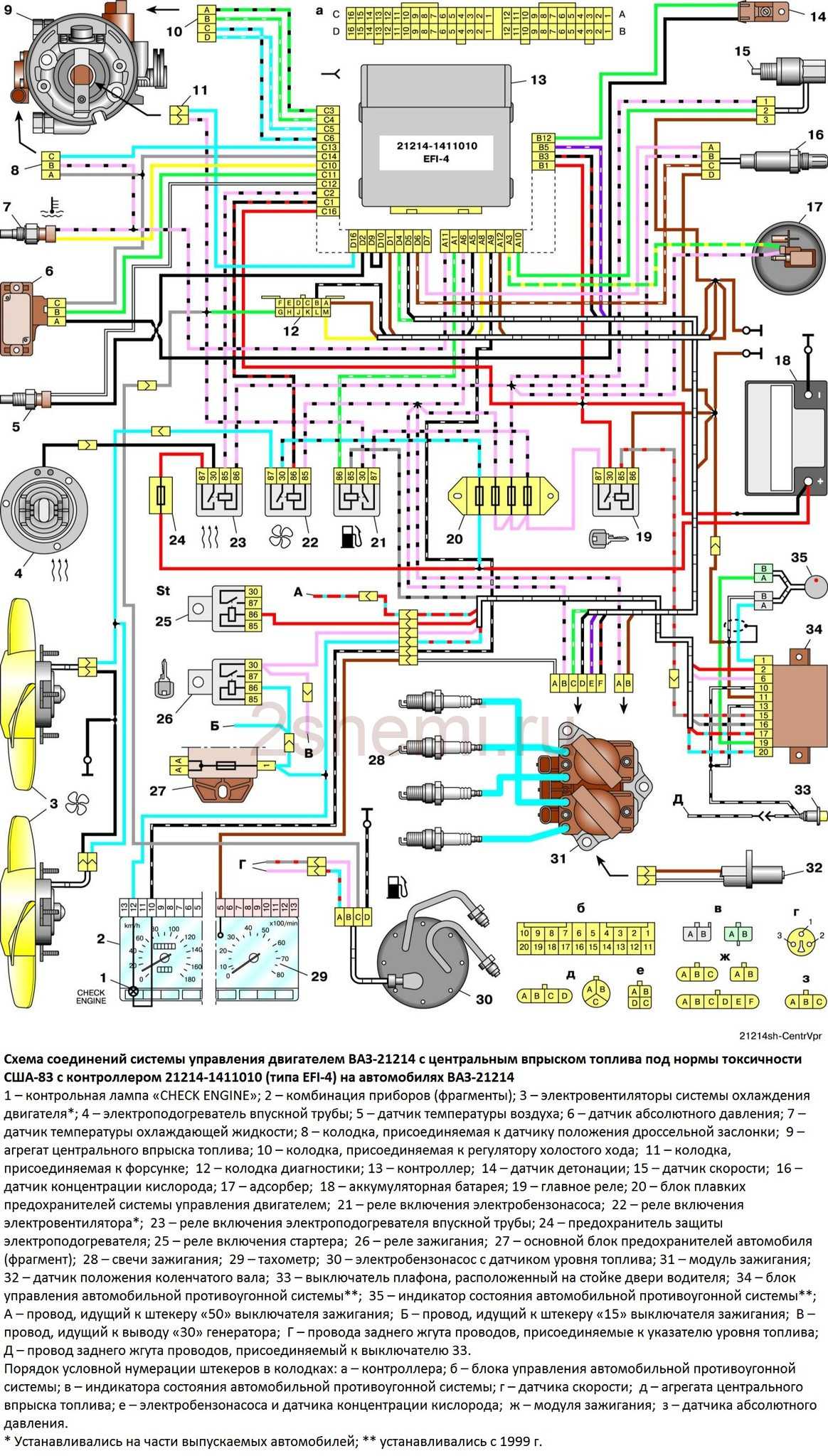

Схема соединений системы управления двигателем ВАЗ-21214 с центральным впрыском топлива под нормы токсичности США-83 с контроллером 21214-1411010 (типа EFI-4) на автомобилях ВАЗ-21214:

1 -кон­трольная лампа «CHECK ENGINE»; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы системы охлаждения двигателя*; 4 — электроподогреватель впускной трубы; 5 — датчик температуры воздуха; 6 — датчик абсолютного давления; 7 — датчик температуры охлаждающей жидкости; 8 — колодка, присоединяемая к датчику положения дроссельной заслонки; 9 — агрегат центрального впрыска топ­лива; 10 — колодка, присоединяемая к регулятору холостого хода; 11 — колодка, присоединяемая к форсунке; 12 — колодка диагностики; 13 — контроллер; 14 — датчик детонации; 15 — датчик скорости; 16 — датчик концентрации кислорода; 17 — адсорбер; 18 — аккумуляторная ба­тарея; 19 — главное реле; 20 — блок плавких предохранителей системы управления двигателем; 21 — реле включения электробензонасоса; 22 — реле включения электровентилятора*; 23 — реле включения электроподогревателя впускной трубы; 24 — предохранитель защиты элек­троподогревателя; 25 — реле включения стартера; 26 — реле зажигания; 27 — основной блок предохранителей автомобиля (фрагмент); 28 — свечи зажигания ВАЗ-21214; 29 — тахометр; 30 — электробензонасос с датчиком уровня топлива; 31 — модуль зажигания; 32 — датчик положения ко­ленчатого вала; 33 — выключатель плафона, расположенный на стойке двери водителя; 34 — блок управления автомобильной противоугонной системы**; 35 — индикатор состояния автомобильной противоугонной системы**; А — провод, идущий к штекеру «50» выключателя зажигания; Б — провод, идущий к штекеру «15» выключателя зажигания; В — провод, идущий к выводу «30» генератора; Г — провода заднего жгута проводов, присоединяемые к указателю уровня топлива; Д — провод заднего жгута проводов, присоединяемый к выключателю 33.

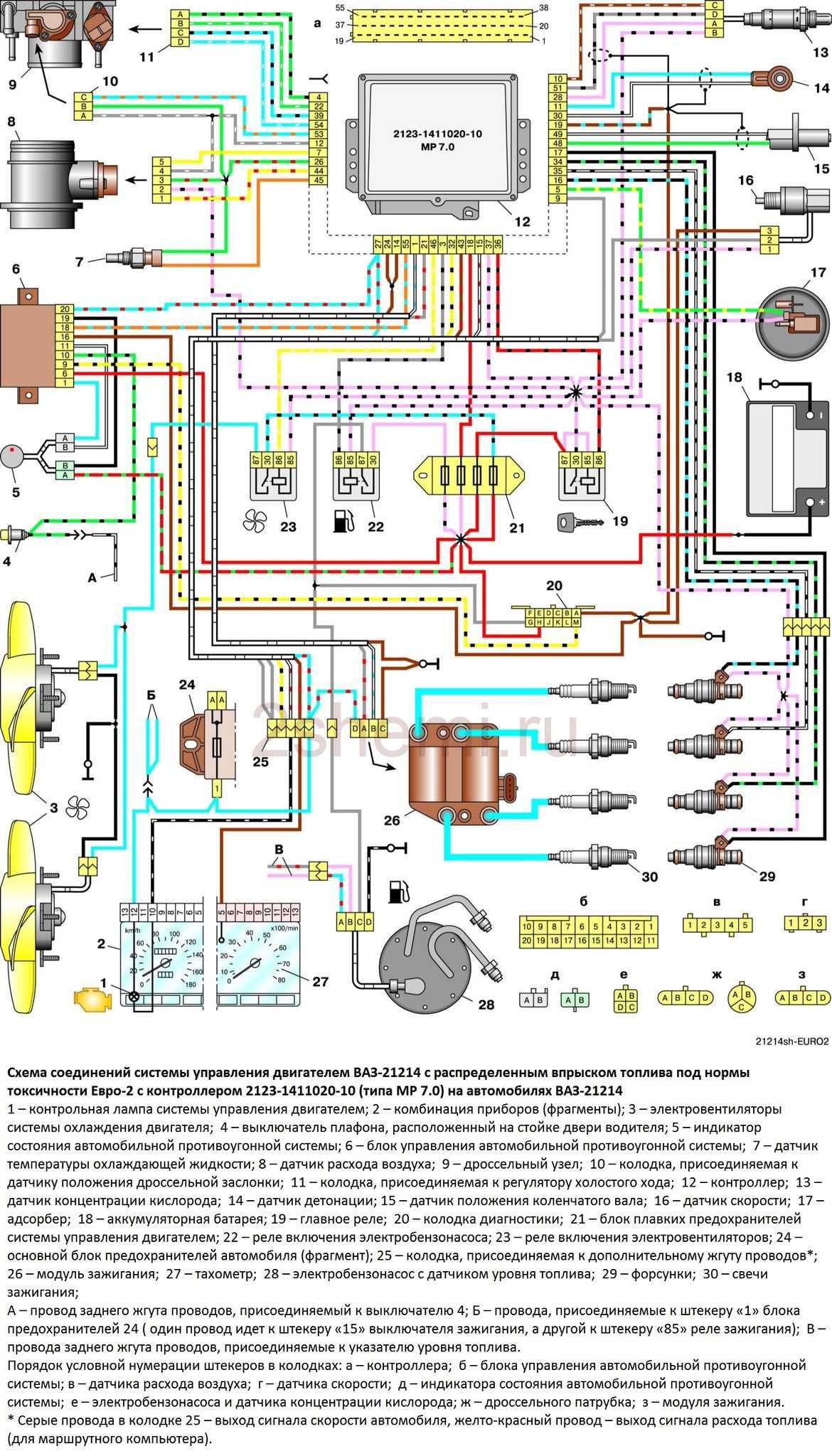

Схема соединений системы управления двигателем ВАЗ-21214 с распределенным впрыском топлива под нормы токсичности Евро-2 с контроллером 2123-1411020-10 (типа MP 7.0) на автомобилях ВАЗ-21214:

1 — контрольная лампа системы управления двигателем; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы сис­темы охлаждения двигателя; 4 — выключатель плафона, расположенный на стойке двери водителя; 5 — индикатор состояния автомобильной противоугонной системы; 6 — блок управления автомобильной противоугонной системы; 7-датчик температуры охлаждающей жидкости; 8 — датчик расхода воздуха; 9 — дроссельный узел; 10 — колодка, присоединяемая к датчику положения дроссельной заслонки; 11 — колодка, присоединяемая к регулятору холостого хода; 12 — контроллер; 13 — датчик концентрации кислорода; 14 — датчик дето­нации; 15 — датчик положения коленчатого вала; 16 — датчик скорости; 17 — адсорбер; 18 — аккумуляторная батарея; 19 — главное реле; 20 — колодка диагностики; 21 — блок плавких предохранителей системы управления двигателем; 22 — реле включения электробензонасоса; 23 — реле включения электровентиляторов; 24 — основной блок предохранителей автомобиля (фрагмент); 25 — колодка, присоединяемая к дополнительному жгуту проводов*; 26 — модуль зажигания; 27- тахометр ВАЗ-21214; 28 — электробензонасос с датчиком уровня топлива; 29 — форсунки; 30 — свечи зажигания; А — провод заднего жгута проводов, присоединяемый к выключателю 4; Б — провода, присоеди­няемые к штекеру «1» блока предохранителей 24 (один провод идет к штекеру «15» выключателя зажигания, а другой к штекеру «85» реле зажигания); В — провода заднего жгута проводов, присоединяемые к указателю уровня топлива.

Автомобили Lada Niva и Lada 4×4, ВАЗ-21213, ВАЗ-21214, модернизация, габаритные размеры, характеристики и особенности конструкции.

Выпускавшийся с 1977 года автомобиль повышенной проходимости ВАЗ-2121 Нива после модернизации в 1994 году получил обозначение ВАЗ-21213, ВАЗ-21214 Лада Нива 4×4. В 2009 году провели очередную модернизацию. После нее автомобиль стал называться BA3-21214 Lada 4×4. В процессе модернизации в автомобиле появилось 250 новых узлов и деталей.

Внешне обновленный автомобиль отличается новыми передними фонарями с секциями габаритного огня и указателей поворота и увеличенными наружными зеркалами заднего вида. В салоне появились новая комбинация приборов и две контрольные лампы (блокировки дифференциала и обогрева стекла двери багажного отделения) на панели приборов.

ВАЗ-21213, ВАЗ-21214 — легковые автомобили повышенной проходимости с несущим трехдверным кузовом типа универсал. Двигатель расположен впереди продольно. Трансмиссия выполнена по схеме постоянного полного привода с блокировкой межосевого дифференциала и демультипликатором. Передняя подвеска независимая рычажно-пружинная. Задняя — зависимая пружинная. Тормозные механизмы передних колес дисковые. Задних — барабанные.

На основе автомобилей ВАЗ-21213, ВАЗ-21214 также выпускают малыми сериями удлиненные версии — ВАЗ-2129, ВАЗ-2130 и ВАЗ-2131 с увеличенной на 500 мм базой. Кузова двух последних — пятидверные. В настоящее время выпуск автомобиля ВАЗ-21213 прекращен.

Технические характеристики Lada Niva и Lada 4×4, ВАЗ-21213, ВАЗ-21214.

Особенности конструкции автомобилей Lada Niva и Lada 4×4, ВАЗ-21213, ВАЗ-21214.

На автомобили ВАЗ-21213 устанавливали карбюраторный двигатель модели 21213 рабочим объемом 1,7 литра. На автомобиль ВАЗ-21214 — двигатель модели 21214-10 того же рабочего объема. Однако оснащенный системой распределенного впрыска топлива. Помимо разного устройства систем питания и зажигания, двигатель 21214-10 отличается от двигателя 21213 конструкцией газораспределительного механизма и его привода.

Для снижения шума применены однорядная цепь и гидронатяжитель цепи. С этой же целью установлены гидравлические опоры рычагов клапанов. Кроме того, различны система выпуска отработавших газов и система охлаждения.

С двигателем 21214 устанавливают каталитический нейтрализатор отработавших газов и два электровентилятора радиатора системы охлаждения. В настоящее время выпуск автомобиля с карбюраторным двигателем 21213 прекращен. На все модификации устанавливают инжекторный двигатель 21214.

При сборке раздаточной коробки исключены картонные прокладки. Вместо них используют силиконовый герметик. В системе вентиляции картера раздаточной коробки сапун заменен на открытую трубку. Это исключило возможность возникновения избыточного давления в картере коробки. Повысились требования по дисбалансу и геометрической точности изготовления карданных валов. Это позволило уменьшить шум и вибрации и увеличить ресурс карданных валов.

Особенности автомобиля Lada 4×4 М.

В середине 2009 года АвтоВАЗ начал выпуск автомобиля Lada 4×4 М. Автомобиль получил обновленную подвеску, более информативные тормоза. Вакуумный усилитель от Lada Kalina и новый главный тормозной цилиндр. Использование механизма сцепления производства фирмы Valeo от автомобиля Chevrolet Niva позволило снизить усилие на педали сцепления. Также устанавливается привод сцепления от автомобиля Chevrolet Niva.

На автомобиль стали устанавливать рулевое управление с гидроусилителем. В передней подвеске появились новые нижние рычаги с сайлентблоками увеличенной размерности и поворотные кулаки от автомобиля Chevrolet Niva. Увеличили диаметр оси нижнего рычага. Установили новые шаровые опоры с кованым корпусом.

В задней подвеске амортизаторы установлены ближе к вертикали. Изменилась кинематика за счет установки нижних штанг под углом к продольной оси автомобиля. Это позволило уменьшить поперечные и угловые перемещения заднего моста. Уменьшить рысканье автомобиля при переезде неровностей и снизить эффект подруливания заднего моста.

Кроме того, в передней и задней подвесках стали устанавливать новые амортизаторы. В результате всех изменений автомобиль стал легче управляться и лучше держать дорогу как на асфальте, так и на бездорожье. На заднем сиденье появились крепления системы Isofix. Это позволяет установить в автомобиле сразу два детских кресла.

Обновился и салон (комбинация приборов от Lada Samara и новые ткани для обивки). Появились новые боковые зеркала заднего вида. Их можно регулировать из салона. Были проведены работы по повышению уровня надежности и безопасности обновленной Lada 4×4 М.
