Типичные неисправности поворотников и их устранение
Итак, по каким причинам не горят поворотники? Почему при включении поворотника включается дальний свет? О чем свидетельствует часто мигающая лампочка и почему контакты в электроцепи могут замыкать? Основные причины, почему не работают поворотники, а также способы устранения, приведены ниже.
Рулевой автомобильный выключатель с аварийкой
Не мигает
Когда при включении не моргают поворотники, вероятнее всего, суть неисправности кроется в поломке или перегорании соответствующего реле, установленного в монтажном блоке. Если активируя оптику вы заметили, что она больше не может гореть, то причина может заключаться в замыкании, вызванном попаданием влаги, или прерыванием контакта. Сам контакт в данном случае лучше поменять
В том случае, если замена реле не помогла решить проблему, обратите внимание не целостность предохранительного элемента. Когда постоянно горят поворотники, а предохранительный элемент рабочий, то следует произвести проверку кнопки световой сигналки, а также рулевого переключателя
Активация дальнего освещения вместо поворота
Если при включении включается дальний свет, то в данном случае можно с уверенностью сказать, что проблема заключается в подрулевом переключателе. Контакты в нем могли замкнуть, в результате чего при изменении угла положения переключателя включается не то, что нужно. Как правило, решить такую неисправность можно путем перепайки контактов либо замены переключателя.
Активация рулевого выключателя
Не включается
В случае, если оптика в принципе не работает, то здесь может быть несколько причин.
В чем может заключаться проблема и как сделать, чтобы работоспособность фонарей была восстановлена:
- Вышла из строя сама лампочка, в этом случае ее можно будет поменять.
- Отсутствие или плохой контакт. Необходимо произвести диагностику контактов на самой фаре, подрулевом переключателе, а также в блоке с предохранителями.
- Выход из строя кнопки световой сигнализации.
- Вышел из строя предохранительный элемент или реле. Также необходимо произвести диагностику контактов этих компонентов.
Не выключается
С проблемой, когда оптика в принципе не включается, сталкиваются многие современные автолюбители. Как правило, в данном случае причина заключается в вышедшем из строя переключателе, его надо просто поменять (автор видео — канал New Jersey TV).
Быстро моргает
Если поворотная оптика часто мигает, значительно чаще обычного, то для начала следует произвести диагностику так называемой фишки, расположенной на задних фарах. Как показывает практика, в данном случае может произойти проблема окисления.
Кроме того, окисление дорожек может произойти и в монтажном блоке. Решить такую проблему совсем не сложно — достаточно просто разобрать фонарь или блок, и произвести удаление окисления путем зачистки поверхности. Для этого можно использовать зубную или строительную железную щетку. В том случае, если быстро мигает поворотник, а окисления нет, то необходимо заменить непосредственно сами лампочки — возможно, они отработали свой срок эксплуатации.
Горит тускло
В данном случае в первую очередь диагностируются сами лампочки на предмет соответствия мощности. Может быть такое, что лампочка не подходит для конкретного транспортного средства. Если же с этим все в порядке, то вы можете попробовать произвести зачистку массы на самих механизмах. Как сказано выше, для этого можно использовать строительную щетку, как вариант, можно воспользоваться наждачной бумагой.
Щелкает реле
Может произойти такое, что при активации поворотных огней в салоне автомобиля раздаются щелчки. В таком случае проблема также может быть решена самостоятельно. По всей вероятности, проблема кроется в предохранительном блоке, а именно, в контактной части реле. Как показывает практика, зачастую решить проблему позволяет замена реле. Чтобы в будущем не сталкиваться с такой неисправностью, рекомендуем ставить только оригинальные реле.
Где находятся предохранители Лада Гранта
Блок предохранителей находится возле левой ноги водителя. Чтобы открыть крышку нужно потянуть за нижний левый угол крышки (№1) и освободите левую точку запирания, затем среднюю (№2) и две правые точки запирания (№3 и 6). После чего освободите верхние точки (№4 и 5) и снимите крышку.
Установка крышки монтажного блока производится в следующем порядке: сначала защелкиваете правую часть крышки, затем нижние, после чего верхние. Следите за точным совпадением крепежный элементов крышки в металлические фиксаторы.
На пластиковой крышке монтажного блока есть обозначения, которые указывают, за что отвечает каждый предохранитель (F) и реле (K).

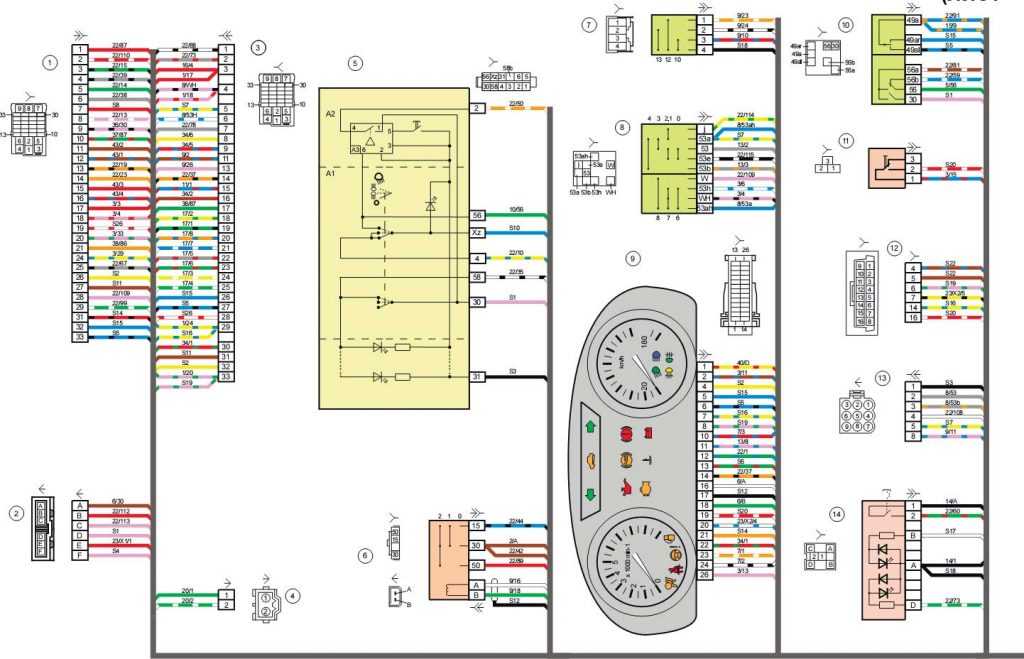

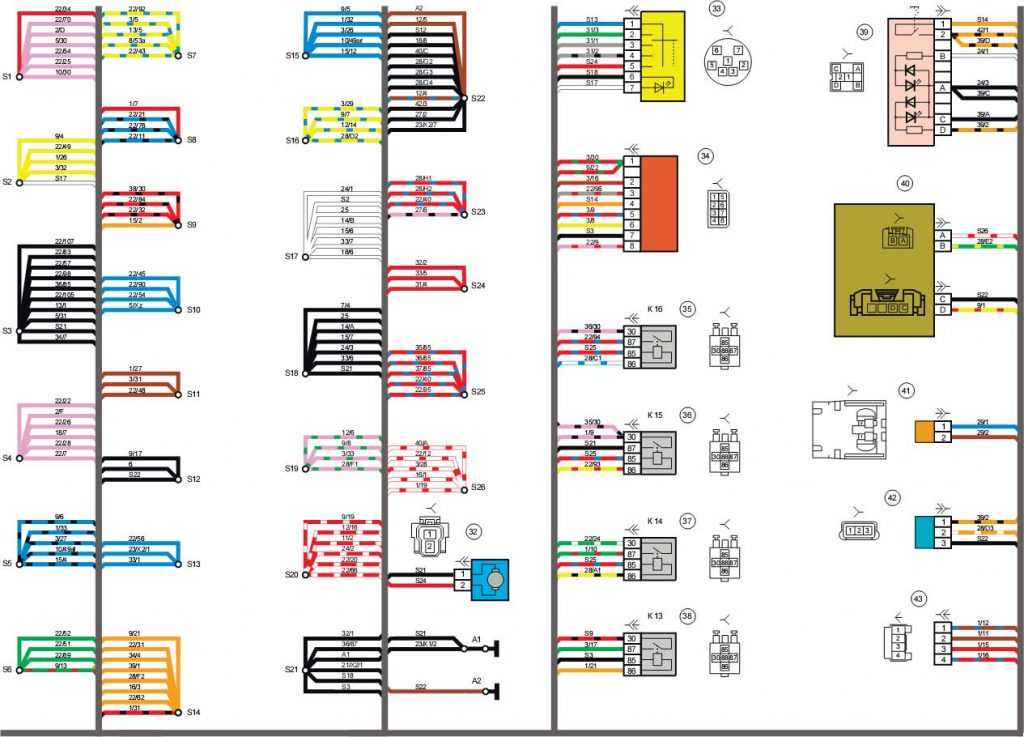

Распиновка приборов Гранта – схема приборной панели
Указанная часть является самой сложной. Большое количество выводов и миниатюрный размер клемм значительно усложняет поиск необходимой группы:
-
- 1/2 – соединительные колодки на передний жгут электрооборудования;
- 3/4 – аналогично для кормового жгута;
- 5 – блок управления световыми приборами;
- 6 – модуль выключателя зажигания;
- 7 – бортовой компьютер;
- 8 – рычаг переключения положения дворников;
- 9 – приборка;
- 10 – управление режимами аварийки;
- 11 – замок крышки грузового отсека;
- 12 – диагностический разъем;
- 13 – колодка на привод воздухозаборников;
- 14 – кнопка выключения подогрева заднего ветрового стекла;
- 15 – контакт аварийки;
- 16 – переключатель стоп сигналов;
- 17/18 – контактная группа – вывод на радиооборудование (магнитола);
- 19 – вращающийся модуль оборудования;
- 20/41 – привод водительской/пассажирской подушки безопасности;
- 21 – питание клаксона;
- 22 – группа монтажного блока;
- 24 – группа прикуривателя;
- 25 – подсветка контроля печки;
- 26 – салонный плафон;
- 27 – контактная группа замка зажигания;
- 28 – контроллер;
- 29 – входящий разъем на заднюю часть бортовой сети;
- 30 – электронная часть педали газа;
- 31 – добавочный резистор;
- 32 – мотор печки;
- 33 – блок переключателей печки;
- 34 – модуль блокировки дверей;
- 35/36 – реле головного вентилятора системы охлаждения;
- 37 – проводка реле компрессора;
- 38 – дополнительное реле или катушка индикации заднего хода;
- 39 – клавиша включения кондиционера;
- 40 – привод автоматической коробки передач;
- 42 – термометр испарителя;
- 43 – вывод на задний жгут проводов.
Как легко настроить автозвук. Метод для чайников
Если вы приобрели новый автомобиль или же новую акустику для вашей машины, вы наверняка задаётесь вопросом: как всё правильно настроить, чтобы ничего не хрипело и хорошо играло.
Конечно, очень многое зависит и от качества ваших колонок, самой магнитолы и всяческих дополнительных устройств, но в любом случае, какими бы они не были, их нужно настраивать, иначе особых изменений по сравнению со старой акустической системой вы даже не заметите. Как же сделать так, чтобы качество звука стало несколько выше?
Разберем способ настройки на самой обыкновенной магнитоле при наличии двух или четырех колонок.
В любой магнитоле есть система настроек эквалайзера, баланса между передними и задними колонками и т.д, и именно эту вещь мы будем использовать для настройки.
Как добиться того, чтобы музыка играла громче? Если у вас нет сабвуфера можно сделать срез частот. Обычно на динамики подаются все частоты и самые низкие, в том числе, которые искажают звук и отбирают мощность и усилителя магнитолы. Чтобы музыка играла громче, переходим в режим среза частот через настройки и режем динамики по частоте 78 или 125 Hz. Это означает, что динамики не будут воспроизводить частоту ниже выставленных герц.
Далее настраиваем баланс передних и задних колонок. Если либо спереди, либо сзади стоят колонки разные по мощности, какие-либо из них начнут раньше выходить в искажение, поэтому мы изначально выставляем уровень низких частот на 0 Db, входим в режим баланса, максимально увеличиваем громкость и настраиваем так, чтобы и перед, и зад играли в унисон, и звук не искажался. Если динамики одинаковых мощностей, оставляйте баланс посередине, если нет – делайте предпочтение более мощным.
Далее, составляющими громкой песни являются средние частоты и высокие. Настраиваем их по вкусу. Таким образом, вы добьетесь наиболее возможной на вашей акустической системе громкости звука с помощью этого достаточно простого и известного способа настройки.
Объясняем простым языком, поэтому трудности в настройке магнитолы возникнуть не должно. Единственное, что нужно сделать – это изучить свою магнитолу, разобраться с меню, местонахождением и названием каждой из настроек.
Источник
Распиновка ЦБКЭ
Расположение контактных разъемов ЦБКЭ показано на рисунке:
Разъем ХР1:
- Вход / выход. Шина CAN (L – линия)
- Вход / выход. Шина CAN (Н – линия)
- Вход / выход. Управление обогревом заднего стекла
- Выход. Реле обогрева ветрового стекла
- Вход. Выключатель аварийной сигнализации
- Вход. Выключатель привода замка багажника
- Вход. Переключатель стеклоочистителя ветрового стекла (Положение «Прерывисто»)
- Вход. Переключатель стеклоочистителя ветрового стекла (Положение «Малая скорость»)
- Вход. Переключатель стеклоочистителя ветрового стекла (Положение «Большая скорость»)
- Вход. Омыватель ветрового стекла
- Выход. Реле обогрева сидений
- Выход. Выключатель обогрева ветрового стекла
- Вход / выход. Модуль управления светотехникой (Режим «Автоматическое освещение») – для 21900-3840080-20Не задействован – для 21900-3840080-10
- Клемма 15
- Вход. Выключатель подкапотной лампы
- Вход. Переключатель световой сигнализации (Указатели поворота «Левый борт»)
- Вход. Переключатель световой сигнализации (Указатели поворота «Правый борт»)
- Вход / выход. Управление реле дальнего света фар
- Выход. Реле ближнего света фар
- Вход. Модуль управления светотехникой (Режим «Ближний свет»)
Разъем ХР2:
- Выход. Тревожный звуковой сигнал
- Выход. Электродвигатель стеклоочистителя ветрового стекла (Режим «Малая скорость»)
- Клемма 30 (Указатели поворота, дневные ходовые огни, слаботоковые сигналы)
- Выход. Указатели поворота «Левый борт»
- Выход. Указатели поворота «Правый борт»
- Выход. Дневные ходовые огни
- Вход / выход. Парковое положение стеклоочистителя ветрового стекла
- Выход. Электродвигатель стеклоочистителя ветрового стекла (Режим «Большая скорость»)
- Клемма 30 (Электродвигатель стеклоочистителя ветрового стекла, внутреннее освещение)
- Клемма 30 (Электростеклоподъемники, замки дверей и багажника)
Разъем ХР3:
- Выход. Освещение багажника – для 21900-3840080-20Не задействован – для 21900-3840080-10
- Выход. Питание переключателей электростеклоподъемников
- Вход. Переключатель электростеклоподъемника задней левой двери – для 21900-3840080-20Не задействован – для 21900-3840080-10
- Вход. Переключатель электростеклоподъемника задней правой двери – для 21900-3840080-20Не задействован – для 21900-3840080-10
- Вход. Переключатель электростеклоподъемника передней правой двери
- Выход. Зеркало электроуправляемое правое (Режим «Вверх / вниз») – для 21900-3840080-20Не задействован – для 21900-3840080-10
- Выход. Зеркало электроуправляемое правое (Режим «Вправо / влево») – для 21900-3840080-20Не задействован – для 21900-3840080-10
- Вход / выход. Шина LIN
- Корпус (Слаботоковые нагрузки)
- Выход. Привод замка багажника
- Выход. Блок освещения салона
- Вход. Сигнал срабатывания подушек безопасности
- Вход. Регулятор чувствительности датчика дождя – для 21900-3840080-20Не задействован – для 21900-3840080-10
- Вход. Выключатель освещения багажника
- Вход / выход. Шина CAN (L – линия)
- Вход / выход. Шина CAN (Н – линия)
- Вход. Выключатель передней правой двери
- Вход. Выключатель задних дверей пассажиров
- Автозапуск (для системы Lada Connect)
- Вход. Выключатель передней левой двери
Разъем ХР4:
- Выход. Внутреннее освещение автомобиля (Режим «энергосбережения»)
- Выход. Моторедуктор замка двери водителя
- Выход. Электростеклоподъемник передней левой двери
- Выход. Электростеклоподъемник передней правой двери
- Выход. Электростеклоподъемник задней левой двери – для 21900-3840080-20Не задействован – для 21900-3840080-10
- Выход. Электростеклоподъемник задней правой двери – для 21900-3840080-20Не задействован – для 21900-3840080-10
- Корпус (Сильнотоковые нагрузки)
- Выход. Моторедукторы замков дверей пассажиров
- Выход. Общий «правого борта»
- Выход. Общий «левого борта»
Предохранители
Монтажный блок реле и предохранителей
: F1-F31 – предохранители; К1-К6 — реле большого размера; К7-К12 — реле малого размера; 1 — маленький пинцет для извлечения предохранителей и реле малого размера; 2 — большой пинцет для извлечения реле большого размера
Прежде чем начать замену какого-либо предохранителя нужно попытаться определить и обязательно устранить причину его перегорания. Дабы избежать сбоя каких-то элементов системы по управлению мотора, мы не рекомендуем ставить предохранитель с увеличенным номиналом или самодельный. Бывает, что нить предохранителя уцелеет, а вот ее соединение внутри нарушается. Визуально такую поломку увидеть невозможно – это в такой ситуации поможет сделать это омметр. Итак описание предохранителей…
Монтажный блок предохранителей и реле Lada Kalina находится слева панели управления наружным освещением. Добраться до него можно следующим образом:
- Тянем за выступ левой стороны приборной панели, открываем крышку самого монтажного блока.
Ниже схема расположения предохранителей Lada Kalina.
Назначение предохранителей Kalin a в блоке салона авто:
| № реле | Наименование реле |
| 1, К1 | Место установки реле включения стеклоочистителя фар |
| 2, К7 | Реле включения дальнего света фар |
| 3, К8 | Реле включения звукового сигнала |
| 4, К2 | Реле включения стеклоподъемников дверей |
| 5, К9 | Место установки реле включения противотуманных фар |
| 6 | Реле стартера |
| 7, К10 | Реле включения обогрева заднего стекла |
| 8, К4 | Дополнительное реле |
| 9, К11 | Реле включения подогрева сидений |
| 10, К5 | Реле включения указателей поворота и аварийной сигнализации |
| 11, К12 | Место установки резервного реле |
| 12, К6 | Реле включения стеклоочистителя и стеклоомывателя ветрового стекла, |
| 13 | Пинцет для извлечения предохранителей и реле с маленьким корпусом |
| 14 | Пинцет для извлечения реле |
| 15 | Запасные предохранители; |
| 16, F28 | Место установки предохранителя АБС |
| 17, F27 | Предохранитель электроусилителя рулевого управления |
| 18, F1- F26 | Предохранители |
Расшифровка реле и предохранителей в основном блоке Lada Kalina
| № предохранителя | Ток, А | Расшифровка |
| F1 | 10 | Указатели поворота (блок управления иммобилайзером, щиток приборов, выключатель аварийной сигнализации) |
| F2 | 30 | Электростеклоподъемники |
| F3 | 10 | Аварийная сигнализация |
| F4 | 20 | Стеклоочиститель и стеклоомыватель |
| F5 | 25 | Электровентилятор отопителя, блок управления электроусилителем рулевого управления, предохранитель печки |
| F6 | 20 | Звуковой сигнал |
| F7 | 10 | Щиток приборов, лампы освещения салона |
| F8 | 20 | Обогрев заднего стекла |
| F9 | 5 | Лампы габаритного света с правой стороны автомобиля |
| F10 | 5 | Лампы габаритного света с левой стороны авто |
| F11 | 7,5 | Блок управления иммобилайзером |
| F12 | 7,5 | Лампа ближнего света правой блок-фары |
| F13 | 7,5 | Лампа ближнего света левой блок-фары |
| № | Ток, А | Защищаемые цепи |
| F14 | 10 | Лампа дальнего света правой блок-фары |
| F15 | 10 | Лампа дальнего света левой блок-фары |
| F16 | 10 | Противотуманная фара* |
| F17 | 10 | Противотуманная фара* |
| F18 | 15 | Подогрев сидений* |
| F19 | 10 | АБС* |
| F20 | 15 | Предохранитель прикуривателя машины |
| F21 | 10 | Соленоид блокировки передачи заднего хода |
| F22 | 15 | Блок дистанционного управления центральным замком и охранной системой автомобиля |
| F23 | Блок управления электроусилителем рулевого управления | |
| F24 | Резерв (муфта компрессора кондиционера Kalina) | |
| F25 | Резерв (контроллер электропакета) | |
| F26 | Резерв (АБС) | |
| F27 |
Шаги от «Нормы» к «Люксу». Часть 1. — Лада Калина Седан, 1.6 л., 2006 года на DRIVE2
Доброго времени суток ДРузья.
Началось всё с того, что я сломал пассажирское зеркало заднего вида. А так как они мне никогда не нравились, то это отличный повод для Тюнинга))
Зеркала выбрал от Гранты Лифтбэк, с электроприводом, обогревом, подворотниками.
Зеркала.
Для подключения электропривода решил использовать блок управления ЭСП от Калины Люкс
Блок управления ЭСП
Знаю, что лишний геморрой, и что можно было сделать проще. НО! Я хочу сделать всё хорошо, как можно ближе к штатному! ну и задние стеклоподъемники планируются в ближайшее время! Но как оказалось, данный блок общается с блоком комфорта по одному проводу, что не поддерживается блоком комфорта от Нормы. Решил заменить блок от нормы, на блок от Люкса. Разъёмы у них разные, значит придётся перераспределять контакты. Почитав интернет нашёл вот такие схемы.
Схема Блока комфорта Нормы
Полный размер
Схема Блока комфорта Люкса
ХР1 1-ый — ? — Новый — К двигателю ЭСП передней-правой двери. 2-ой — ? — Новый — +/- во все двери. 3-ий — Желтый — с 14-ого контакта — К двигателям закрытия всех дверей (во все двери). 4-ый — Оранжево-Черный — Новый — к двигателю ЭСП задней-правой двери. — Временно не надо. 5-ый — Красно-Голубой — с 17-ого контакта — открытие пассажирских дверей. 6-ый — Черный — с 6-ого контакта — К Массе. 7-ый — ? — Новый — к двигателю ЭСП задней-левой двери. — Временно не надо. 8-ый — Голубой — с 24-ого контакта — Управление поворотниками правого борта. 9-ый — Красный — с 23-ого контакта — к клемме 30 (+12В?) 10-ый — Резерв 11-ый — ? — Новый — +/- в водительскую и заднюю левую дверь и багажник. 12-ый — Черный — провод с 6-ого контакта — К Массе. 13-ый — Зеленый-черный — Новый — подключить к двигателю ЭСП передней-левой двери. 14-ый — Голубой-Черный — с 16-ого контакта — Управление поворотниками левого борта. 15-ый — Красный — с 23-ого контакта — к клемме 30 (+12В?)
ХР2 1-ый — Розово-Красный — с 19 контакта — к двигателю открытия багажника. 2-ой — Резерв 3-ий — ? — Новый — К кнопке стеклоподъемников Задней-Правой двери. — Временно не надо. 4-ый — Белый-Черный — с 25-ого контакта — Концевик открытия багажника. 5-ый — ? — Новый — Зеркало пассажира вверх-вниз. 6-ый — Красно-черный — с 18-ого контакта — Открытие двери водителя. 7-ый — Коричнево-Красный — с 11-ого контакта — Концевик передней правой двери. 8-ый — ? — Новый — Подсветка кнопок стеклоподъемников. 9-ый — ? — Новый — Зеркало пассажира вправо-влево. 10-ый — Красно-Голубой — с 15-ого контакта — К-Лин шина. 11-ый — ? — Новый — Кнопка ЭСП передней-правой двери. 12-ой — ? — Новый — Кнопка ЭСП задней-левой двери. — Временно не надо. 13-ий — Серый — с 5-ого контакта — Обогрев заднего стекла. 14-ый — Резерв 15-ый — Резерв 16-ый — Бело-Красный — с 10-ого контакта — Открытие задних дверей. 17-ый — Резерв 18-ый — Черно-Белый — с 9-ого контакта — Открытие капота. 19-ый — Резерв 20-ый —— к сирене — Не надо.
ХР3 — Не используется
Внимание Вопросы: — Кто нибудь вообще занимался таким онанизмом? Или я первый кто решился на такое? — В схемах присутствует ссылка на Клемму 30, кто нибудь знает что это за клемма? Я предполагаю, что это постоянный +12В, прав ли я? — Блок от нормы подсоединён к клемме 71 контроллера ЭСУД/клемме 18 АПС, а блок от Люкса вроде вообще не подключен к контроллеру, или я что то упустил? — Блок от нормы подсоединялся к комбинации приборов (Клемма 8), а блок от Люкса вообще не подключен к комбинации, нужно ли подключать и куда? — У блока от нормы есть выход на реле обогрева заднего стекла, а у люкса нету, будет ли работать? Или как реализовано управление в Люксе? — Если кто поможет с цветовой палитрой в разъёме люкса, то буду признателен
Сообщества › Электронные Поделки › Блог › Помогите выбрать звук реле поворотов
Обращаюсь к коллективному разуму! Сделал версию обычного трехконтактного реле поворотов, для работы со светодиодами. С настраиваемым порогом и индикацией перегоревших ламп. На интеллектуальном ключе. Не спрашивайте, зачем я изобретаю велосипед и т.п. и т.д. Для озвучивания нужно выбрать самый подходящий звук зуммера. Гляньте плиз видео со звуком, не корысти ради. Самый первый зуммер — лучше всех, КМК, но купить его мелкой партией невозможно. Остаются три варианта из тех, что доступны. Купил на пробу десяток разных, из них более-менее только три подходит. Нужно мнение большого количества людей, какой зуммер выбрать
Возможные поломки кузовной электроники и их устранение
ЦБКЭ позволяет освободить водителя от рутинной работы, сосредоточить его внимание на вождении и управлении дорожной ситуацией. Несмотря на это неоспоримое преимущество, нередко возникают устойчивые сбои некоторых узлов. Одной из самых распространенных неисправностей является отказ работы поворотников и аварийной сигнализации
Проявляется это чаще всего тем, что лампы просто непрерывно горят с левой стороны автомобиля. Прежде чем приступить к ремонту ЦБКЭ, необходимо убедиться, что фонари не перегорели, их контакты не окислены, кнопка аварийной остановки исправна, а провода не обуглены
Одной из самых распространенных неисправностей является отказ работы поворотников и аварийной сигнализации. Проявляется это чаще всего тем, что лампы просто непрерывно горят с левой стороны автомобиля. Прежде чем приступить к ремонту ЦБКЭ, необходимо убедиться, что фонари не перегорели, их контакты не окислены, кнопка аварийной остановки исправна, а провода не обуглены.
Причиной отказа работы стеклоподъемников может быть поломка электронного блока управления. Есть и другие варианты: проблемы со стеклоподъемником, встроенным в дверь водителя, плохой контакт проводов, неверная установка ограничителей.
Ремонт электронного блока можно выполнить своими руками. Для этого необходимо снять его со штатного места, открыть крышку и внимательно осмотреть схему на предмет наличия копоти или оплавленных частей контроллеров. Обнаружив явные дефекты контроллеров, следует заменить их и переустановить программное обеспечение через специальный разъем на электронном блоке. Чтобы правильно провести замену сгоревших узлов, необходимо иметь «распиновку»– информацию о разъемах, разводках, портах ввода и вывода, различных переходниках и заглушках.
Звуковой дублёр указателя поворотов — схема
Сейчас на современных автомобилях ставят указатели поворотов, которые автоматически возвращаются в исходное положение, когда маневр завершён. Но это не на всех моделях, а про бюджетные и старые автомобили и говорить не приходится. Все мы видели на дорогах движущиеся транспортное средство с включенными указателями поворота, когда водитель просто-напросто забыл их выключить.
Особенно этим страдают начинающие автолюбители. Это сильно дезориентирует других участников движения и может послужить возникновению аварийной ситуации.
Избежать такой неприятной ситуации поможет звуковое сопровождение указателя поворота — звуковой дублёр. О схеме и конструкции такого устройства и пойдёт речь в сегодняшней статье.
Схема устройства очень проста. Идея заключается в подключении миниатюрной платы к контрольным лампам указателей приборной панели автомобиля (+U1 и +U2). По сути, при включении указателей поворота на схему просто подаётся напряжение питания.
Сама схема — это два генератора включенных последовательно. При каждом включении указателя схема воспроизводит несколько прерывистых звуковых сигналов. Количество сигналов при каждом включении указателя, как и их тон, можно настроить.
Итак, мы имеем два генератора DD1.1, DD1.2 — количество звуковых сигналов во время горения указателя и DD1.3, DD1.4 — тон воспроизводимых звуковых колебаний. Первый генератор управляет запуском второго, т.е. генератор на DD1.3, DD1.4 работает только тогда, когда работает первый.
Частота, с которой работают генераторы, определятся параметрами их RC-цепей: R1C1 и R2С2. В этом и заключается настройка схемы. Подбором конденсатора С1 можно регулировать количество звуковых колебаний, а подбором С2 — их основной тон.
READ Как подключить газ к частному дому в ленинградской области
Буззер (пьезоизлучатель) можно использовать практически любой, рассчитанный на напряжение 12 В без встроенного генератора. Например, такой как HCM1212A или HCM1612A.
Печатная плата (ссылка) — одностороння для установки smd-компонентов. Микросхема DD1 в корпусе SO-14, резисторы и конденсаторы в корпусах 1206. Диоды можно использовать любые подходящие по размеру, например, DL4148.
Контактные площадки: +U1 и +U2 — подключение к индикаторным лампочкам указателя, GND — масса, BZ1 — подключение пьезоизлучателя.
Знаю, что многие не любят поверхностный монтаж или просто «не дружат» с ним. Это тоже не проблема. Всё вообще можно сделать навесным монтажом, главное, чтобы было где всё это потом разместить. Микросхема DD1 заменима на нашу К561ЛА7 с сохранением цоколевки, резисторы — обычные МЛТ, а конденсаторы К10-17.
Источник
Инструкция по замене
Сначала необходимо демонтировать щиток приборов на центральной консоли, затем снять нижнюю часть облицовки приборной панели под рулем. Теперь следует открутить блок предохранителей и повернуть его таким образом, чтобы он принял горизонтальное положение.В освободившееся пространство необходимо просунуть руку до соприкосновения с полкой, на которой установлен ЦБКЭ.
Открутив фиксирующий болт, можно подтянуть вверх блок управления и, отсоединив два электрических разъема, аккуратно его вытащить. Демонтировав устройство, его ремонтируют или заменяют на новое. Установка девайса выполняется строго в обратном порядке.
Внедрение современных технологий в области управления электронным оборудованием автомобиля облегчает работу водителя, освобождает его от лишних нагрузок и снижает вероятность возникновения дорожно-транспортных происшествий. Наряду с положительными сторонами внедрения ЦБКЭ есть и ряд недостатков, связанных с ненадежностью некоторых узлов. Над этой проблемой усиленно работают заводские инженеры. По последним отзывам автолюбителей, количество неисправностей центрального блока кузовной электроники и частота их возникновения снижаются.
Блок управления электропакетом (на фото ниже) калина люкс не работает. Вернее на мои нажатия не реагирует. Он подсвечен, когда нажимаю на кнопки, щелкаю, слышу однократный короткий звук в районе спидометра/печки ( услышать можно на видео ниже) С утра появилась такая штука, на час отошел, все заработало. К вечеру все снова перестало реагировать и вот уже так целые сутки. Ни центральный замок,ни зеркала, не стеклоподъемники не реагируют на мои нажатия.. В чем дело? Клемму минут на 15 отсоединял , не помогло, сигнализация starline.
Мегаполис-Авто осуществляет гарантийное и после гарантийное сопровождение профессиональных противоугонных и охранных систем и «AlarmTrade».
Компания удостоена статуса «Лидер Отрасли 2014 года»
Новые статьи в разделе
Использование поляризованного реле в автомобиле.
Материал от Максима с сайта: https://www.drive2.ru Итак очередная полезная доработка минимальной сложности.При частых и не очень длинных поездках в течение дня приходится каждый раз выходя из машинки отключать габариты и магнитолу, а возвратившись – включать все обратно. Вот и задумался над
Проверяем дальность канала связи Pandora DX 90B
Один из клиентов пожаловался на плохую связь, вернее на маленькое расстояние управления и периодические пропадания связи, то есть «жалобы» брелка на отсутствие связи (он в этом случае проигрывает мелодию отсутствия связи) А у нас появилась прекрасная возможность разобраться с проблемой дальности,
Угон Lada Vesta магнитом. Как защититься?
Много раз в беседах с клиентами обсуждали вопрос разблокирования штатных замков зажигания с помощью современных мощных магнитов. И, честно говоря, мало кто верил, что это в принципе возможно. предоставила нам, а также выложила в сеть видео, демонстрирующее этот способ вскрытия
Новые статьи в разделе
О неправомерности заявлений дилеров о снятии автомобиля с гарантии
Вопрос правомерности использования дилерами угроз о снятии с гарантии, обсуждался уже не один раз. Но ясности до сих пор в головах потребителей нет. Обсуждения вспыхивают иногда и на нашем канале «ютуб». Несколько выдержек из комментариев далее, а также информационное письмо компании ФЛИМ,
Можно ли устанавливать сигнализацию и другое оборудование не у официального дилера
В течение гарантийного срока АВТОВАЗ обязуется устранять неисправности, возникшие в процессе эксплуатации автомобиля, при условии соблюдения клиентом правил. На вопрос «Можно ли установить сигнализацию, парктроник, видеорегистратор, фаркоп, магнитолу и др. оборудование не у официального дилера с
Гранта — распиновка блока кузовной электроники и описание работы
Клиенты просят дать информацию по блоку кузовной электроники автомобилей Гранта и Калина 2.ЦЕНТРАЛЬНЫЙ БЛОК КУЗОВНОЙ ЭЛЕКТРОНИКИ (ЦБКЭ) – НАЗНАЧЕНИЕ, ФУНКЦИИ, ДИАГНОСТИКА (технологическая инструкция).1 НАЗНАЧЕНИЕБлок ЦБКЭ 21900-3840080-10/20 предназначен для выполнения следующих функций: —
Оценка статьи:
Блок комфорта лада калинаСсылка на основную публикацию
Похожие публикации
2 din размеры в см
Рекомендации по эксплуатации
Набор защитных элементов для автомобиля
Настоятельно рекомендуем при эксплуатации автомобиля Лада Гранта иметь под рукой в блоке с электропредохранителями запасные элементы.
Величина тока на защитных элементах отличается по цвету оболочки.
Часто причина отказа какого-либо потребителей может заключаться не в плавких элементах. Перед тем как менять предохранитель просмотрите, в каком состоянии находится вся электроцепь. К замене предохранителя переходите только после выявления и устранения причины его перегорания.
Некоторые потребители запитаны через гнездо прикуривателя и если штекер не соответствует ему, то возможно пригорание предохраняющего элемента. В данном случае рекомендуется замена штекера на подходящий.
Распространенная причина перегорания предохранителя это попадание влаги из-за того, что швы и технологические отверстия не были загерметизированы должным образом
В данной ситуации нужно внимательно осмотреть всю трассу электроцепи, чтобы данная неисправность не повторилась снова.
Работая с электрикой, соблюдайте осторожность. Меняйте защитные элементы и реле лишь после того, как убедитесь, что двигатель заглушен, а зажигание выключено.
Извините, в настоящее время нет доступных опросов.
Лада калина не работают поворотники — Авто-мастерская онлайн
Если у вас в Калине перестал работать тот или иной электрический прибор — фары, ближний или дальний свет, прикуриватель, печка, поворотники, а также другие устройства, то нужно первым делом найти причину неработоспособности, в частности проверьте предохранители и реле в Ладе Калина.
Первым делом в электрических цепях проверяются предохранители, потому как они являются самым слабым местом цепи и обычно первыми выходят из строя. О том, какие предохранители за что отвечают в Ладе Калине, а также где стоят реле и как найти нужное, читайте далее.
Если вы не хотите попасть в неприятную ситуацию, когда из-за сгоревшего предохранителя отказывается работать тот или иной прибор, а целого под рукой нет, полезно взять за правило всегда возить с собой набор, состоящий из разных предохранителей.
Для Лады Калины можно купить подобный набор в любом автомагазине, продающем автозапчасти для отечественных автомобилей. Места он занимает совсем немного, зато польза от него в случае выхода из строя значительно сократит ваше время для устранения неисправности.
Блок реле и предохранителей
Предохранители в Ладе Калине расположены под приборной панелью, в блоке, который находится слева от руля. Чтобы до него добраться, нужно открыть крышку, в которую встроен выключатель света фар. Крышка на защёлках, если потянуть её за верхнюю часть на себя, она откроется и откинется вниз (нижняя её часть закреплена на оси).
F1 (10 А) — иммобилайзер, лампы и датчики приборной панели, фонарь заднего хода, поворотники. Если у вас перестала работать какая-либо «стрелка» на приборной панели, или перестала загораться одна или все контрольные лампы, проверьте этот предохранитель, а также сами датчики или лампы.
Если при включении задней передачи не загорается задний белый свет, дело может быть также в этом предохранителе, либо в выключателе заднего хода.
Выключатель заднего хода находится на коробке передач, чтобы его поменять, скорее всего понадобится снять защиту картера двигателя, чтобы добраться до него. Расположен с левой стороны по ходу движения на задней части коробки передач. Если не работают поворотники и этот предохранитель целый, проверьте также реле К5, ручку включения указателей поворотов, её разъём, а также лампы самих поворотников.
F2 (30 А) — электрические стеклоподъёмники. Если перестали работать стеклоподъёмники, проверьте этот предохранитель, а также реле К2. Если предохранитель и реле исправные, то может быть целый ряд причин. Для начала попробуйте нажать кнопку стеклоподъёмника и хлопнуть дверью. Если механизм «закусило» при поднятом положении стекла, это может помочь.
Иначе нужно разбирать обшивку и смотреть на механизм. При разборе нужно проверить исправность шестерёнок и всех узлов стеклоподъёмника, включая щётки мотора. Также дело может быть в модуле электростеклоподъёмников. Он находится в левой задней двери, если с ним что-то не так, то скорее всего придётся менять этот модуль на рабочий.
F3 (10 А) — аварийная сигнализация.
Если не работает «аварийка» и этот предохранитель исправен, проверьте реле К5. Если у вас зажглись левые или правые поворотники и постоянно горят, даже когда вы выключаете зажигание — это заводской брак. В этом случае необходима замена блока управления кузовной электроникой. Это можно сделать в официальных салонах.
F4 (20 А) — стеклоочиститель, обогрев заднего стекла. Если не работают стеклоочистители и этот предохранитель целый, проверьте также реле К4 и К6. Дело может быть в моторчике стеклоочистителя, его механизме. Проверьте ручку включения «дворников» и её разъём.
Если не работает обогрев заднего стекла, проверьте предохранитель F8, клеммы обогревателя, их контакты, а также контакты этого предохранителя и реле К6. Ещё дело может быть в плохом контакте на корпус. Масса проводки подключается на кузов под торпедой. Если в этом месте плохой или окисленный контакт, это может также стать причиной проблем с правильными показаниями приборов на панели.
F5 (25 А) — печка, электроусилитель руля, стеклоомыватель. Если этот предохранитель, и реле К4 целые и не работает печка, возможно дело в её электродвигателе (щётках) или кнопке включения, а также её контактах.
Если не работает электроусилитель руля, данный предохранитель и предохранитель F31 целые, то лучше обратиться в мастерскую, потому что самостоятельно найти и устранить эту неисправность будет сложно.
