Как снять переднюю правую фару на калине

Фары на Калину – устройство, регулировка, замена

ВАЗ KalinaРегулировка света фарСветодиодная Led подсветка

Фара является источником направленного освещения на «Ладе 1118». Устанавливается она спереди авто, освещая дорожное покрытие и окружающую местность. Ввиду огромного ассортимента выбора систем освещения, элементы которой можно установить на «Калину», фонари часто выступают предметом замены или доработки. Чтобы произвести замену блок-фары «Калины», стоит для начала рассмотреть ее строение. На этой модели авто производителем устанавливаются 2 блок-фары, снабженные 3 секциями:

• ближним светом;
• габаритным, а также дальним светом;
• поворотниками.

Блок-фара Лады Калина

Когда вы включаете ближний свет, загораются фонари только ближнего света, а когда включаете дальний свет на модели 1118, начинает гореть комплекс ближнего и дальнего освещения мощностью каждый по 55 Вт. На секциях передних указателей имеются прозрачные рассеиватели света. Поворотные фонари мощностью в 21 Вт имеют оранжевое свечение.

Чтобы получить возможность регулировки фар на авто «Лада 1118», комплектация предусматривает корректор фонарей с электромеханическим приводом. В системе регулировки есть устройство, которое устанавливается на приборной панели, а также провод для соединения и электроприводы, предустановленные в фонарях.

Завод, на котором производится «Калина», предусматривает на ней установленные фонари двух производителей:

• Bosch;
• Автосвет ЗАО (г. Киржач).

Передняя оптика Калины

Чтобы определить, какая фирма является изготовителем фонарей на модели 1118, вам достаточно произвести внимательный осмотр стекла. Если на стекле есть символы AL, то изготовлен комплекс освещения заводом Bosch. Если материалом для фонарей выступает поликарбонат, в котором отсутствует колпачок лампы ближнего освещения, то такая модель также сделана фирмой Bosch. Однако если в поликарбонатном фонаре есть колпак лампы ближнего света, то сделан он фирмой «Автосвет».

Среди основных причин того, почему требуется снять или осуществить замену системы освещения, выделяют:

• замену старой комплектующей на новую;
• необходимость тюнинга или регулировки устройства.

Тюнинг фары на Калину

Порядок демонтажа фонарей

Следует знать, что система фонаря «Лады Калины 1118» состоит из:

• корпуса;
• стекол (поликарбоната);
• лампы;
• светоотражателя;
• проводки;
• заглушки фонаря;
• декоративных вставок (маски).

Что касается простоты демонтажа и последующей замены фонаря на модели 1118, то процесс обычно предусматривает снятие переднего бампера. После него становятся доступны винты сверху и снизу крепежа освещения. После их демонтажа можно сразу же снять блок-фару, не забыв предварительно демонтировать колодки с проводами.

Демонтаж передней оптики

Однако не у всех автолюбителей есть много времени для замены системы освещения или опыт демонтажа бампера. По этой причине более популярным способом является смена фонаря «Калины» без демонтажа бампера.

Для этого вам понадобится использовать:

• ключ на 8 и 10;
• набор отверток (плоских и крестовидных);
• новый компонент системы освещения.

Набор инструментов

Для того чтобы осуществить регулировку блок-освещения на «Ладе». Вам потребуется выполнить комплекс следующих действий:

• Снять корпус воздушного фильтра, а также устройство с охлаждающей жидкостью.
• Убрать заглушку ПТФ, воспользовавшись отверткой.
• Вывернуть болт на нижнем крепеже компонента освещения, пользуясь ключом на 10. Просунуть руку в отверстие ПТФ.
• Демонтировать болты, находящиеся на верхнем крепеже компонента блок-фонарей. Они располагаются ближе к радиатору. Использовать ключ на 8.
• Открутить винт, закрепляющий изделие на крыле авто, используя крестовидную отвертку большого размера.
• Развернуть блок-фонарь «Лады Калина» так, чтобы отодвинуть ближнюю к радиатору часть поближе к двигателю авто. Эта мера позволит снять с посадочного места нижние крепежи.
• Демонтировать нижние крепежи фары из железа. Для этого вам понадобится вывернуть пару болтов короткой головкой.

Демонтаж фары на Калине

Снять фонарь авто движением на себя. При этом старайтесь не повредить лакокрасочный слой, так как при демонтаже фонарь будет располагаться максимально близко к бамперу и крылу.

После этого вы сможете установить аналогичное устройство в обратном порядке.

Разборка фонарей

Чтобы разобрать фонари любой марки на «Ладе», вам потребуется:

• фен (бытовой или промышленный);
• плоская отвертка;
• канцелярский нож.

Чтобы отделить стекло или поликарбонат, вам будет нужно отсоединить скобы крепежей материала. После этого нагревайте герметик, удерживающий стекло или поликарбонат, феном. Далее размягченный герметик можно срезать. Это дает возможность отвести стекло плоской отверткой.

Как отрегулировать фары

Регулировка фар на Ладе Калине не просит сложных манипуляций и специального познания. Автовладелец в состоянии сделать регулировку своими руками. Сначала необходимо держать в голове, что настройка оптики связана с элементами ходовой части Калины, давлением снутри шин и состоянием лампочек. Нужно поменять потемневшие лампы, отрегулировать давление (оно должно быть идиентично для каждой стороны машины).

Инструментарий для проверки и корректировки световых огней на Ладе Калине:

• рулетка, довольно 5 метров;
• лист картонный либо фанера больших размеров;
• ключ на 6 граней пятимиллиметровый;
• груз более 70 5 кг;
• ручка (карандаш);
• непрозрачный текстиль (кусочек темной ткани).

Этапы регулировки осветительных устройств Лады Калины:

• Подкатите автомобиль к гладкой стенке, строго перпендикулярно, остановите на расстоянии 5 метров. Разместите груз на водительском кресле.
• Расположите у стенки экран-фанеру с расчерченной схемой регулировки света фар. На схему нанесите три вертикальных полосы: осевая и две полосы, надлежащие центрам лампочек близкого света, симметричные осевой. Две горизонтальных полосы: 1-ая соответствует середине фар (отсчет идет снизу), 2-ая должна быть проведена ниже на 70 5 мм это центральное положение светового луча.
• Поставьте корректор фаровых огней Калины на ноль и включите ближний свет.
• Отрегулированными осветительные устройства на Калине будут, когда на нижней (2-ой) горизонтальной черте размещается верхняя линия световой полосы. По последним вертикальным полоскам должны размещаться изломы границ светового пучка. Если реальное положение светового пятна не соответствует характеристикам регулировки, открывайте капот, находите винты регулировки и проводите корректировку (подтягивая либо отдавая крепеж). На каждую фару по два винта. Один отвечает за горизонтальную плоскость. С помощью второго можно поднять либо опустить световой луч.
• Правильное размещение окна света корректируется раздельно для каждой фары, при всем этом 2-ая запирается плотным текстилем.

Аналогичным образом происходит регулировка ПТФ на Ладе Калине. Граница потока света должна размещаться на полуметра ниже уровня фар.

Принципиально уделять внимание корректному расположению света фаровых огней на Калине, в том числе и ПТФ. При правильном расположении оптики шофер автоматом избегает аварийных ситуаций, возникающих в случаях нехороший освещенности дороги ночкой, при туманах, дождиках и снегопадах либо из-за ослепления встречного транспорта

Сам процесс регулировки на Калине не очень длинный и нетребует особых умений, большая часть автовладельцев без помощи других управятся с ним. Если вы не рискнете провести функцию своими руками, можно обратиться на всякую 100, где охотно посодействуют спецы.

Как настроить фары на Калине по горизонтали

Отличия пучков света от фар, которые появляются в горизонтальных плоскостях, настраивают, используя отверстия поперечин, расположенные в продольном направлении оси авто. Вращением винта на корпусе выставляют по высоте светового пучка.

Верхняя область пятна непременно должна верно совпадать со 2-ой линией экрана, зона излома светового пучка с расположенной по центру чертой фары в вертикальном направлении. Аналогично выставляют положения пятен другой фары. Опять включают ближний свет, инспектируют корректность выполнения действий.

Замена головных ламп

У каждой лампы имеется свой ресурс, величина которого зависит от многих факторов. Со временем устройства выходят из строя и требуют замены. И тогда появляется вопрос: как разобрать фару?

Процедура замены простая, но перед этим необходимо правильно выбрать световые устройства из массы продуктов, предлагаемых сегодняшним рынком. Хотя иногда требуется только замена стекла фары.

Итак, если фары куплены, тогда меняем:

1. Снимаем защитный чехол с корпуса фары. Он резиновый, поэтому его легко сдернуть, если потянуть за один из трех ярлыков.
2. Отключаем разъем питания.
3. Отжимаем пружинный фиксатор.
4. Как снять фару? Вынимаем лампу, на место которой устанавливаем новый элемент.

1. Если касание произошло, необходимо протереть поверхность колбы салфеткой, смоченной спиртом.
2. Меняем габаритные лампы
3. Также удаляем чехол и отключаем соответствующий патрон от бортовой сети.
4. Извлекаем лампу, а на ее место устанавливаем новую.

Пошаговая инструкция по замене

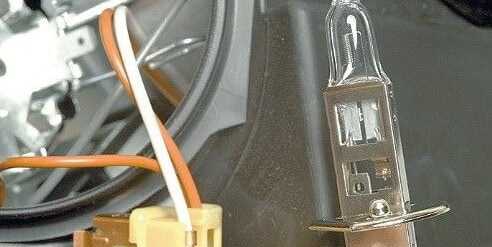

Каждая лампочка стандарта «H7» имеет железный цоколь, который к блок-фаре прижат проволочной скобой. Чтобы отогнуть эту скобу, достаточно подобраться к плоскости фары сзади. Откроем капот и посмотрим, что именно будет нам мешать.

Подкапотное пространство Калины-2 (ВАЗ-2192, 2194)

За фарой справа установлен бачок омывателя. Его демонтируют так: отключают клеммы электродвигателей, закручивают пробку посильнее, находят одну гайку и один болт крепления. Элементы крепления выкручивают ключом «на 10», затем бачок размещают на двигателе. Дальше мы могли бы рассмотреть, как снять фару на Калине-2, но в данном случае это не требуется.

Последовательность действий по замене:

1. Снимают резиновую крышку, закрывающую отсек лампы ближнего света;
2. Отключают обе клеммы от контактов лампы;
3. Крепёжную скобу выводят из пазов, предварительно надавив на неё, затем скобу отводят в сторону;
4. Вынимают лампу, устанавливают на её место новую, возвращают скобу на место.

Дальше, проведите действия «2» и «1» в обратном порядке. Схема подключения не важна – контактов всего два, и оба идут к нити накала. Вот если бы мы подключали светодиоды, тогда всё выглядело бы сложнее.

Скоба прижимает патрон к плоскости блок-фары

Как разобрать фару: готовим инструменты

Стоит отметить, что процесс разборки автомобильного фонаря требует наличия определённых навыков. Для выполнения всех требуемых манипуляций необходимо предварительно подготовить следующий инвентарь:

• набор соответствующих отвёрток;
• достаточно мощный бытовой фен (с его помощью разогревается герметизирующий состав);
• торцевые и рожковые гаечные ключи;
• монтажный нож (данный инструмент используется для снятия герметика с корпуса фары);
• герметизирующий состав.

Важно также правильно подготовить условия, в которых будет осуществляться разборка фары. Рабочее место должно быть тщательно очищено от возможной грязи и других нежелательных элементов

Наряду с этим, необходимо предусмотреть качественное освещение рабочей площадки.

Процесс разборки переднего и заднего фонарей обладает некоторыми различиями.

Какую оптику лучше выбрать

В процессе использования машины фонари подвергаются резким перепадам температуры, ударам камнями и мелкими песчинками. Эти факторы отрицательно влияют на стекло, снижают его прозрачность, ухудшая характеристики света.

С завода устанавливаются качественные фары, которые соответствуют требованиям по безопасности. Неофициальные замены комплектуются линзами под ксенон, «ангельскими глазками» и измененной геометрией рефлектора. Такие фонари выглядят красиво, однако изнашиваются быстрее из-за некачественных материалов и могут запотевать при влажной погоде.

Выбирая новую оптику, лучше довериться официальным производителям – Bosch или «Автосвет»

При покупке важно уточнить модификацию кузова и год выпуска Калины. В зависимости от комплектации встречаются притемненные маски или улучшенные световые характеристики

Оптика ближнего и дальнего света

В зависимости от типа кузова в Калине установлены разные детали:

• седан, хетчбэк – стандартная оптика;
• спорт, универсал – оборудуются более вытянутым отражателем с увеличенной площадью для повышения площади освещения на 20%.

Чтобы подключить улучшенную оптику на Калину, не нужно прокладывать дополнительные провода или менять контактные разъемы. По точкам крепления и форме оптика не отличается.

При покупке фонарей следует обратить внимание на оригинальные детали с улучшенными показателями. Это позволит повысить характеристики луча без вмешательства в проводку и переделки штатного крепежа

Противотуманные фары

Покупая новые ПТФ, выбирать лучше из оригинальных деталей. Штатные фонари оборудованы прочным стеклом и качественным рефлектором, который направляет луч в соответствии с ГОСТ.

Противотуманки на Калину производят:

• Bosch;
• «Киржач».

Модели отличаются по форме стекла, по качеству различий нет. Фары подключаются к штатной проводке и устанавливаются в крепления на бампере. В базовых комплектациях отсутствуют противотуманки. Для их подключения придется дополнительно приобрести кнопку в салон, реле ПТФ и демонтировать заглушки бампера.

В магазинах встречаются модернизированные фонари с линзами для газоразрядных ламп или светодиодными модулями. Такая продукция не сертифицирована для использования в Калине, поскольку не соответствует требованиям по безопасности транспорта. За такие детали можно получить штраф и предписание на устранение неисправности в течение 10 рабочих дней.

Особенности регулировки

Поскольку Лада Калина является представителем бюджетного сегмента, то она оборудована минимумом потребных светотехнических приборов

Здесь внимание акцентируем на головных оптических устройствах. Фары передка позволяют обеспечить водителю достаточную видимость при движении, а также служат для обозначения конкретного авто на дорожном полотне

Корректировка пучка фар Лада Калина выполняется с применением специализированного прибора во время проведения техосмотра. Механики советуют владельцам склоняться к периодической проверке корректности луча и регулировке фар (при потребности) и при необходимости знать, как отрегулировать фары своими руками. Обозначенную процедуру можно осуществить в самостоятельном режиме.

Настройки световых приборов Лада Калина имеют взаимосвязь с состоянием несущих элементов ходовой части, лампами и давлением внутри шин. Перед регулировкой осветительных устройств указанные здесь моменты рекомендуется проверить на предмет исправного состояния и корректности показателя (давление). Если присутствуют отклонения от нормативных значений, то следует немедленно устранить выявленные недочеты. К примеру, параметр давления должен быть одинаков для обеих сторон автомобиля. Потемневшие лампы также потребуется заменить новыми аналогами.

Для регулировки оптики в Лада Калина владельцу понадобятся такие инструменты:

• картонный лист;
• пятиметровая рулетка;
• «шестигранник» (6 мм).

Регулировку следует производить в темном боксе или в соответствующее время суток. Также одним из главных условий является присутствие вертикальной стены. Устанавливаем авто на ровной площадке в пяти метрах от обозначенного сооружения. Корректор настраиваем в нулевую позицию.

Картонный лист потребен для периодического перекрывания луча света фар. Сам регулировочный процесс реализуется посредством шестигранного ключа, имеющего размерность 6 мм. Световой пучок каждой из фар в отдельности сравнивается со специальной схемой. Здесь необходимо добиться корректного направления луча, что позволит водителю не ослеплять движущихся навстречу участников трафика в темный период суток.

Замена передних фар ЛАДА Калина

Необходимый инструмент: крестообразная отвертка, ключ или головка «на 8».

Чтобы снять фару Калины нажимаем на фик­саторы и отсоединяем колодки прово­дов от: разъема на корпусе блок-фары; патрона лампы указателя поворота (показано стрелкой).

Снимаем передний бампер (см. «Сня­тие переднего бампера»).

• Отво­рачиваем винт верхнего крепле­ния блок-фары крестовой отверткой. Откручиваем 3 болта крепления блок-фары (показаны стрелками) и снимаем ее.
• На корпусе блок-фары имеется маркировка «RE» — на правой, «LE» — левой.
• Если требуется заменить стекло фа­ры, отверткой поддеваем и снимаем шесть пружинных скоб прижимающих рассеиватель к уплот­нителю фары.
• Снимаем стекло фары и уплотнитель.

Установка фары производится в обратной по­следовательности.

Это интересно: Какое масло заливать в рено логан 1 6 8 клапанов

Демонтаж фары без снятия бампера

Более привлекательным способом для автолюбителей является демонтаж фар без снятия бампера. Не каждому хочется откручивать большое количество винтов, чтобы добраться до осветительного прибора. Но нельзя сказать, что этот вариант более простой, вам придется работать в ограниченном пространстве. Быстро поменять фару, вам поможет следующая инструкция:

• Чтобы не демонтировать бампер Лады Калина, добираться до фар вам придется из подкапотного пространства. На всякий случай скиньте минусовую клемму с аккумулятора. Затем снимите расширительный бачок с охлаждающей жидкостью со своего места и демонтируйте корпус воздушного фильтра.
• Для извлечения заглушки противотуманной фары, вам потребуется отвертка.
• Найдите крепеж элемента освещения, выкрутите его. В отверстие, которое открылось после удаления заглушки, просуньте руку.
• При помощи ключа на 8 демонтируйте болты на верхней части блока фары. Они располагаются неподалеку от радиатора.
• На крыле автомобиля располагается винт, который выкручивается крестовой отверткой. Удалите его, чтобы снять фару.
• Разверните блок-фонарь, стараясь отодвинуть в сторону двигателя часть, прилегающую к радиатору. Снимите с посадочных мест нижние крепежи.
• Короткой головкой отверните нижние болты и выньте их. Теперь вам останется легким движением на себя вынуть фонарь. Старайтесь действовать четко, чтобы не повредить лакокрасочное покрытие крыла и бампера.

Эту работу лучше всего проводить в хорошо освещенном боксе или вооружиться налобным фонариком. Тогда вам удастся легче удалить крепежи, так как вы будете четко видеть их очертания. Если вы не хотите снимать бампер, нужно делать максимально четкие движения и уметь обращаться с крепежами. Без демонтажа кузовных элементов вы сможете провести настройку осветительной техники, ее тюнинг. Чтобы установить новый блок, лучше всего использовать традиционный метод демонтажа светового блока.

Как происходит демонтаж фар?

Система освещения в Калине имеет в своем составе:

• стекла либо поликарбонат;
• корпус;
• заглушки фонаря;
• сами лампы;
• светоотражатели;
• проводку;
• декоративные вставки.

Чтобы заменить и отрегулировать фары, чаще всего приходится снимать передний бампер. Только после этого все винты снизу, а также сверху станут более доступными. Как только они будут демонтированы, можно снять сам блок-фару, предварительно убрав все провода и колодки.

Но не каждый автовладелец имеет достаточно опыта, чтобы демонтировать весь бампер. Кроме того, частой проблемой является нехватка времени для смены всей системы освещения. Именно поэтому замена освещения без полного демонтажа считается более популярной.

Чтобы разобрать фару своими руками, нужно подготовить такие инструменты:

• один ключ на 8 и один на 10;
• крестовидные и плоские отвертки;
• новый компонент осветительной системы.

Чтобы модернизировать освещение на Калине, нужно осуществить такие действия:

1. Снимите корпус воздушного фильтра и устройство со специализированной охлаждающей жидкостью.
2. Уберите с помощью отвертки заглушку ПТФ.
3. Выверните ключом на 10 болт, расположенный снизу под фарой.
4. Уберите болты, расположенные сверху на блок-фонарях. Они находятся возле радиатора. При этом нужно пользоваться ключом на 8.
5. Открутите винт, который закрепляет фонарь на крыле машины, применяя большую крестовидную отвертку.
6. Разверните блок-фонарь таким образом, чтобы отодвинуть часть возле радиатора чуть ближе к мотору машины. Это позволит снять крепежи, расположенные снизу, с их посадочных мест.
7. Уберите нижние железные крепежи. Чтобы это сделать, необходимо вывернуть короткой головкой несколько болтов.
8. Снимите фару, потянув ее на себя. Постарайтесь при этом не повредить слой лака, ведь фонарь находится рядом с крылом и бампером.

Передние фары

Самостоятельная замена фары потребует подготовки автомобиля и инструментов. Для работы потребуется:

• набор гаечных ключей;
• отвертки;
• тряпка;
• перчатки для защиты рук.

Для удобства работы нужно заранее помыть Калину и убрать пространство в гараже. Чтобы заменить фары, требуется демонтировать бампер и открутить несколько крепежных болтов.

Демонтаж

Действия, необходимые, чтобы снять фары:

1. Открыть крышку капота.
2. Отключить клемму аккумулятора.
3. Вытащить клипсы из передней части подкрылка.
4. Открутить крепеж решетки радиатора и снять ее.
5. Отщелкнуть все клипсы по контуру бампера и выкрутить саморезы.
6. Снять бампер, не поцарапав уголки крыльев и фары.
7. Отключить штекер питания оптики.
8. Открутить два винта, удерживающие фонарь сверху.
9. Отвернуть нижние болты фары.
10. Аккуратно снять деталь.

Ремонт

Для разборки фары Калины потребуется их демонтаж. Выполнить ремонт фары Калины можно с помощью полировки стекла, его замены, промывки внутренних деталей или восстановления отражателя.

Чтобы снять стекло, потребуется:

1. Демонтировать деталь.
2. Нагреть фары в коробке с помощью фена.
3. Оторвать стекло.
4. Провести все требуемые работы и собрать фонарь с помощью специального герметика.

Чтобы разобрать фару, потребуется несколько часов времени в зависимости от опыта автовладельца. Замена стекол фар Калины улучшит экстерьер и повысит светопропускаемость.

Во время работы важно соблюдать технику безопасности, не оставлять фен без присмотра и использовать перчатки. ПТФ на Калину устанавливаются только на дорогие комплектации

Однако с завода проложена вся проводка и присутствуют «ушки» для крепежа на бампере. Чтобы установить фары, придется докупить клавишу включения, рамки в цвет кузова и реле

ПТФ на Калину устанавливаются только на дорогие комплектации. Однако с завода проложена вся проводка и присутствуют «ушки» для крепежа на бампере. Чтобы установить фары, придется докупить клавишу включения, рамки в цвет кузова и реле.

Традиционное снятие фар

Доступ ко всем верхним и нижним винтам будет открыт только при отсутствии переднего бампера. После изъятия винтов можно приступать и к снятию блок-фары, но предварительно стоит избавиться от колодок и проводов. В первую очередь рассмотрим технологию снятия бампера.

О том, как осуществляется регулировка фар своими руками, вы сможете узнать, прочитав подробный материал нашего специалиста.

Ещё один частый вопрос — как заменить лампочку ближнего света. Разобраться в этой проблеме поможет наш эксперт.

Руководство по снятию бампера

Бампер следует снимать согласно следующей инструкции.

1. Выкрутите саморезы, фиксирующие подкрылки. Их должно быть всего четыре. Воспользуйтесь крестовой отвёрткой.
2. Внизу слева и справа нужно изъять ещё по одному саморезу.
3. Снизу также необходимо выкрутить три болта, которые крепят бампер.
4. Извлеките решётку радиатора и приступайте к откручиванию болтов, за счёт которых крепится автомобильный бампер.
5. Под номерным знаком вы найдете декоративную решётку из пластика, от неё также необходимо временно избавиться. Для её снятия достаточно раскрутить два болта и приложить немного усилий, так как дополнительное крепление обеспечивают фиксаторы. Не бойтесь сильнее тянуть на себя.
6. Остаётся изъять два шурупа в зоне под номерными знаками.
7. Для дальнейшего снятия бампера возьмитесь за его края по бокам и сорвите с защёлок, направляя на себя. По весу данный элемент достаточно лёгкий, поэтому вы сможете справиться даже без посторонней помощи.

Демонтаж фар

При условии снятого бампера дальнейшие действия по демонтажу фар выглядят следующим образом.

1. Необходимо изъять силовую балку бампера.
2. Нижние болты, которые фиксируют переднюю фару, также необходимо извлечь. Вы не обнаружите их сразу, поэтому слегка отклоните балку в сторону и с помощью трещотки с головкой на 8 отвинтите два болтика.
3. Верхних болтов также два. Справиться с первым поможет крестовая отвёртка, а со вторым – ключ на 8.
4. Отсоедините штекеры питания, отвечающие за регулировку по высоте пучка света и за само освещение. Фиксацию штекера электрической регулировки обеспечивает защёлка, не забудьте её отогнуть.
5. Остаётся взяться за корпус фары двумя руками и извлечь её.

Особенности устройства фар

Стандартно фары Лада Калина объединены в блоки, которые разделены на три секции, обеспечивающие:

• ближний свет;
• габаритный и дальний свет;
• обозначение поворота.

При включении ближнего света используются исключительно лампочки для него. Если же включить дальнее освещение, загорается комплекс, состоящий из дальнего и одновременно ближнего освещения, при этом мощность каждого равна 55 Вт. Спереди на каждой секции указателей есть специализированные прозрачные рассеиватели.

Поворотники светят оранжевым и имеют мощность около 20 Вт.

Регулировка фар происходит с помощью специализированного корректора. Электрокорректор фар имеет электромеханический привод. Стандартная система регулировки содержит устройство, установленное непосредственно на самой приборной панели, и специализированный провод, который соединяет электропровода в фарах. Чтобы настроить электрокорректор фар, придется разобрать их.

Замена или снятие системы освещения происходит по разным причинам. Среди наиболее распространенных выделяют:

• тюнинг фар;
• установка нового комплекта вместо старого;
• необходимость отрегулировать электрокорректор фар.

Перед тем как снять фару, когда требуется ее замена, желательно определить компанию, изготовившую деталь. Для этого необходимо внимательно осмотреть стекло. Если на нем присутствуют символы AL, данный комплекс освещения произведен заводом Bosch.

Как разобрать фару на лада гранта, калина 2 (заменить стекло, маску)

05 октябрь 2021 Лада.Онлайн 19 486

Фары Гранты и Калины считаются неразборными. Если на стекле появилась трещина, блок-фару меняют в сборе. Однако, при большом желании разобрать ее все таки возможно. Рассмотрим, как своими руками снять стекло и маску фары. Процесс показан на примере блок-фары Lada Granta. На фаре Lada Kalina 2 все действия выполняются аналогичным образом.

Потребуется: снять фару, приготовить дремель (диаметр дисков 20 мм), острый нож.

Схема крепления стекла фары:

Герметик, удерживающий стекло оригинальной фары, является термостойким. То есть ослабить его «хватку», нагревая феном или в духовке, не получится. Кроме этого, на кромке расположены четыре скобы крепления:

Как заменить стекло фары:

• Заклеить стекло малярным скотчем, чтобы исключить его повреждение во время работ.
• Срезаем около 7 мм П-образного крепления (используя дремель), а затем удаляем остатки герметика (фото №1).
• Срезаем около 2 мм герметика между стеклом и пластиком, используя дремель (фото №2, цвет зеленый).
• Удаляем остатки герметика при помощи Г-образного лезвия (можно загнуть обычный нож, после нагрева), фото №3.

При обратной сборке используем прозрачный герметик для стекол (например, ABRO).

Как это выглядит на практике:

Процесс также показан на видео:

Как снять маску с фары:

• Внутренняя маска крепится при помощи пружинного механизма, который подсоединен к гидрокорректору.
• Внешняя маска удерживается 4-мя винтами Torx.

Теперь появляется возможность установить мощные светодиодные или гибкие ДХО. А вам приходилось самостоятельно разбирать фары на Гранте или Калине? Каким способом удалось это сделать?

Фото: бортовой журнал wowic87

Ключевые слова: передние фары лада гранта | передние фары лада калина | поворотники лада гранта | поворотники лада калина

1

3

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Сколько придется доплатить за Lada Largus Cross Quest

Инструкция АвтоВАЗа по устранению скрипа троса ручника Lada Granta

Где находится VIN-код и номер двигателя у Lada XRAY

Как избавиться от стука суппортов на переднеприводных LADA

Примечания:

Регулировку положения света фар необходимо делать каждые 20 тыс. км пробега или по необходимости. На Ладе Калине эта регулировочная операция проводится не часто, поскольку отклонение от нормы происходит редко (в большинстве случаев, из-за дорожно-транспортных происшествий).

Проверка и регулировка света фар Лада Калина ВАЗ 1118 проводится с полностью заправленным топливным баком, комплектом инструментов и запасным колесом.

1. Предварительно проверьте манометром давление воздуха на всех шинах автомобиля. При необходимости, доведите его до нормы.

2. Установите автомобиль Лада Калина перпендикулярно гладкой стене (например, гаража) на расстоянии 5 м. Положите на сиденье водителя дополнительный груз массой 75 кг.

3. Разметьте на стене экран, как показано на схеме регулировки света фар.

4. Нанесите на экран вертикальную осевую линию О, лежащую в плоскости симметрии машины (расстояние от нее до центра левой и правой фар должно быть равным). Слева и справа от нее проведите еще две симметричные линии А и В, которые должны совпадать с центрами левой и правой фар.

5. На высоте h, соответствующей расстоянию центров фар от земли, нанесите горизонтальную линию 1, а на 75 мм ниже ее — линию 2.

6. Включите на автомобиле Лада Калина ближний свет фар, повернув корректор фар Лада Калина 1118 в положение «0» (это положение соответствует нагрузке автомобиля Лада Калина с одним водителем).

7. Закрывая поочередно каждую фару, проверьте соответствие световой границы относительно схемы регулировки, нанесенной ранее на экран. Граница должна проходить по линии 2. Наклонные отрезки должны начинаться в точках пересечения.

8. Вставьте шестигранник «на 6» в гнездо регулятора через отверстие в верхней поперечине рамки радиатора.

9. Поворачивая шестигранником регулятор 1, расположенный ближе к крылу, отрегулируйте положение светового пучка фары в горизонтальной плоскости.

10. Поворачивая регулятор 2, расположенный ближе к радиатору, отрегулируйте положение светового пучка в вертикальной плоскости. Следите, чтобы верхняя граница светового пучка совпадала с нижней горизонтальной линией, а место излома пучка (точка пересечения горизонтального и наклонного участков светового потока) — с вертикальной линией, соответствующей центру данной фары.

11. Аналогично отрегулируйте направление светового пучка другой фары.

Примечание:

Регулируйте направление светового пятна для каждой фары отдельно. Во время регулировки вторую фару закройте непрозрачным материалом или отсоедините от нее разъем с проводами.

Схема регулировки света фар на автомобиле Лада Калина ВАЗ 1118:

• 1 – горизонтальная линия, соответствующая центрам фар;
• 2 – линия, проходящая через центры световых пятен;
• А, В – вертикальные линии, соответствующие центрам фар;
• О – осевая линия;
• h – расстояние от центров фар до пола;
• d – расстояние между центрами ламп фар.
