Издаваемые звуки и их особенности
После установки прямоточной системы выхлопа сразу меняется исходящий от машины звук, как правило, он низкочастотный «рычащий», «басистый» и «бубнящий».
Это происходит потому, что размещенная в полостях прямотока минеральная вата убирает только высокие частоты, оставляя при этом неизменными низкие басы.
Также очень сильно уменьшается сопротивление выхлопным газам, а это влияет на увеличение мощности двигателя (но только в комплексе с другими мероприятиями).
Но характер звуков во многом зависит от количества отверстий и их диаметра в центральной трубе, а также характеристик материала, заложенного в полости.
Как было замечено, минеральная вата не держит низкие частоты, а ведь двигатель в большинстве случаев издает звуки именно в низком диапазоне.
Поэтому не удивительно, когда автомобиль с прямотоком издает через глушитель звуки работы мотора, и чем с большей частотой последний работает, тем сильнее закладывает уши.
Особенно хорошо это ощущается в салоне автомобиля, когда такие звуки, совпадая по частоте с колебаниями кузова (а они приближены к частоте работы двигателя), приводят к резонансным колебаниям внутри машины и сила звука увеличивается в разы.
Поэтому сделать тихий прямоточный глушитель практически невозможно.
Как получить прямоточный глушитель
Вы решили сделать басистый выхлоп своими руками. Первое, что потребуется — это переделать конструкцию на прямоточную. Работа проходит в три этапа:
- демонтаж старого глушителя;
- подготовка основы конструкции;
- монтаж прямотока и укладка изоляции.
Теперь о каждом этапе подробнее.
Демонтаж элементов старой выхлопной системы
Аккуратно снимите глушитель, который установлен в транспортном средстве. Вероятно, он будет в стандартном исполнении, которое гарантирует баланс мощности, звучания, изоляции — производители редко оснащают обычные (не спортивные) транспортные средства чем-то другим. Изучите конструкцию выхлопной системы и продумайте, как лучше переделать ее под свои потребности.
Подготовка основы под прямоток
Старый глушитель еще понадобится. Вырежьте его корпус и вскройте, после чего уберите внутреннее наполнение. Именно оно мешает получить тот самый «рык» при езде на высокой скорости, так как выполняет изолирующую функцию.
Далее переходите к сварочным работам. Для начала соедините старую трубу с новой, купленной заранее
Очень важно выбрать трубу диаметром около 20 см. Увеличенный диаметр позволит проходить через ее полость бОльшему объему отработанных газов, а этот как раз делает звучание раскатистым
Новый элемент следует приварить в корпус, оставшийся от снятого старого элемента выхлопной системы.
Обратите внимание: визуально конструкция должна выглядеть так же, как и раньше, до демонтажа. В противном случае у вас возникнут проблемы при закреплении конструкции на днище
В будущем, если вы займетесь тюнингом на профессиональном уровне, будет больше возможностей для экспериментов. Основным материалом должна быть прочная жаростойкая сталь — температура газов очень высокая и может повредить изделие низкого качества из тонкой стали.
Прежде чем перейти к тому, как сделать выхлоп басистым, позаботьтесь о внешнем виде выступающей части трубы. Многим автовладельцам он кажется неэстетичным. Если вы относитесь к ним, используйте специальные насадки — они продаются в специализированных магазинах.
Укладка изоляции
Чтобы звучание получилось мощным, а компоненты машины, расположенные в области днища, не перегревались из-за новой трубы, необходимо использовать жаростойкую изоляцию. Ею плотно, избегая пробелов, обматывают сваренную конструкцию. Действует такое правило: чем плотнее изоляция, тем более рычащим становится звучание выхлопа. Изоляцию дополнительно защищают сверху тонким слоем нержавеющей стали, а затем стягивают стальными хомутами. Готовую конструкцию можно вернуть на основное место работы.
Признаки неисправности резонатора
Итак, применение резонатора в выхлопной системе – надежное средство, понижающее шум автомобиля в процессе работы мотора и позволяет транспортному средству пройти экологический тест.
Если резонатор выйдет из строя, это может отрицательно сказаться на характеристиках мотора. Данная запчасть неразборная, поэтому в случае появления каких-либо неисправностей ее просто меняют на новую.
Большинство поломок определяются на звук и диагностируются при визуальном осмотре. Вот самые распространенные поломки резонатора:
- Дребезжащие звуки во время работы мотора. Часто это похоже на удары металлических частей друг о друга. Причина – прогорел отражатель или трубка внутри банки;
- Громкий и прерывистый выхлоп – корпус прогорел или проржавел. Нередко это является следствием некачественной сварки или плохого соединения труб;
- Мотор резко потерял мощность – внутри банки либо деформировалась, либо отпала деталь, которая перекрыла проход выхлопным газам.
Если изменился звук работы выхлопной системы, вывод один – проблема в резонаторе или в основном глушителе, и деталь нужно заменить.
Как работает резонатор выхлопной системы
При попадании газов в резонатор, их поток ударяется об стенки резонатора, давление выхлопа снижается, происходит гашение шумов. Также происходит отражение волны после того, как газы ударились об стенку.
Далее отраженная волна сталкивается с потоком поступающих газов, в результате чего волна условно гасит сама себя. Затем поток попадает в параллельную трубу, переходя в соседнюю камеру. После газы проникают в нижнюю трубу и выходят из резонатора, поступая в глушитель.
Эффективность работы резонатора обусловлена его размерами. Для лучшего погашения шума необходимо делать большие резонаторы, что не подходит для установки на автомобили.
Также слишком активная работа резонатора может привести к тому, что двигатель будет терять мощность из-за проблем с продувкой цилиндров. Именно по этой причине резонатор называют дополнительным глушителем, который работает в паре с основным (глушитель с резонатором).
При этом важно понимать, что функция гашения шумов для резонатора не является основной. Главная задача — понизить температуру и снизить давление, а также «выровнять» общий поток газов в выхлопной системе до глушителя
Дело в том, что газы при выходе из двигателя сильно «пульсируют», давление на разных оборотах и нагрузках меняется. В свою очередь, в выхлопных системах автомобилей резонаторы — это устройства, выравнивающие пульсирующий поток отработавших газов.
Резонатор глушителя
Глушитель представляет собой несколько деталей связанных в единое целое. Все это отвечает за понижение уровня шума транспортного средства и экологичность. Резонатор берет на себя роль по глушению уровня шума, который появляется при сгорании рабочей смеси в двигателе. Не все знают что размеры этой детали зависят напрямую от уровня издаваемого шума. Форма резонатора тоже оказывает немаловажную роль.
Если резонатор сломался, то это отразится на функционировании всей выхлопной системы транспортного средства. В салоне появится запах выхлопных газов и будет слышен сильный шум при работе автомобиля.
Такие газы появляются внутри двигателя во время воспламенения рабочей смеси. Как только произошло воспламенение, отработанные газы поступают во впускной коллектор и идут по трубам. Температура газов может достигать 700 градусов. То есть на всю систему выхлопных газов приходится высокая тепловая нагрузка.
Как устроен резонатор
Резонатор — это сложная деталь, которая состоит из множества слоев. Каждый слой отвечает за выполнение своих функций. Как только горячий отработанный газ проникает в резонатор, ему следует пройти через отражатели. Частицы отработанного газа гаснут из-за трения об отражатели и проходят в двух разных потоках. Впускной и выпускной резонаторы совершают одинаковый объем работ, так как они пропускают выхлопы через всю систему.
Безотказная работа каждой части резонатора оказывает существенное влияние на работу двигателя в целом. Поскольку на резонатор и на всю выхлопную систему постоянно действуют высокие температуры с внешним воздействием, то эти элементы автомобиля часто имеют сбои при работе. Чтобы избежать поломки водителю требуется выполнять осмотр и уход за выхлопной системой.
При диагностике или осмотре надо знать что на работу резонатора влияет:
- качество катализатора;
- состояние чистоты глушителя;
- размер трубы в диаметре.
Работает резонатор за счет использования множества закрытых полостей, которые связаны с трубопроводом большим количеством отверстий. Внутри резонатора есть два сектора разного объема и они делятся специальной сеткой. Все имеющиеся отверстия служат в резонаторе для вызова колебаний определенной частоты. Разделение этой частоты постоянно изменяется и гасится за счет трения. Такие разновидности глушителей хорошо понижают уровень шума не прилагая сильного сопротивления.
Резонатор внешне похож на маленький глушитель. Многие люди условно называют его «малым глушителем». Резонатор способен снижать шум работы выхлопной системы и выброса отработанных газов. Через выходной клапан проходят потоки отработанного газа различного давления. Разница давления зависит от количества и частоты оборотов двигателя автомобиля. Чтобы система хорошо работала, давление должно распределяться равномерно. Это позволяет выхлопной системе оказывать меньшее сопротивление, которое не повлияет на понижение мощности двигателя.
В камере резонатора происходит уравновешивание всех потоков различной величины. В нескольких его камерах выполняется сужение потока вместе с расширением. С помощью специальных отверстий внутри резонатора гасится поток выхлопных газов. Эти отверстия часто используют в резонаторах прямой формы.
Что такое резонатор и чем они отличаются друг от друга
Добро пожаловать! Резонатор — прежде чем мы начнём разбирать в чём же их различие между собой, скажем пару слов про них, во-первых данный агрегат имеет ещё массу других названий, кстати часто встречающиеся названия у этого агрегата именно резонатор и просто дополнительный автомобильный глушитель, давайте перейдём всё же чуть по ближе к данной теме.
Примечание! В самом конце размещён интересный ролик, если вам действительно интересно что такое резонатор, то в таком случае просмотрите его там сказано очень многое про данный агрегат!
Что такое резонатор? (Более подробно)
Во-первых вы должны понимать то что данный агрегат, это всё основная часть выхлопной системы и поэтому практически на всех автомобилях Вазовского семейства он присутствует, выполняет он роль некой трубы которая располагается по самой середине автомобиля и поэтому как таковой дополнительный глушитель имеет намного больше шансов попасть под удар, чем к примеру та же самая приёмная трубка, да кстати в основном под удар попадают бачок или бачки резонатора (Об этом чуть позже) и в основном деформированные бачки дополнительного глушителя очень заметны на так называемых опущенных автомобилях, по другому на низких, для того чтобы вы имели хоть какое то представление о данном дополнительном глушители, то в таком случае просмотрите подготовленное специально для вас фото, на котором стрелками указан сам резонатор, а так же те места где он крепиться с приёмной трубой (Синяя стрелка) и с задней частью глушителя (Зелёная стрелка).
Примечание! Данное фото выше, было сделано под днищем автомобиля ВАЗ 2106, на других автомобилях Вазовского семейства дополнительный глушитель располагается практически так же!
Виды резонаторов:
На данный момент существует очень множество различных видов, как говориться для каждого автомобиля свой, да и на самом деле так, практически на каждом автомобиле Вазовского семейства используется свой резонатор, но они все очень похожи между собой, для примера возьмём дополнительный глушитель с классики. На классических машинах а это линейка ВАЗ 2101-ВАЗ 2107, используются резонаторы с двух видом, а именно дополнительный глушитель с одним и двумя бачками, разберём их более подробно:
Резонатор с одним бочком – главная его особенность заключается в том, что он дешевле стоит, в отличие от дополнительного глушителя с двумя бочками. По размеру оба вида резонатора практически схожи между собой, там вся особенность в них заключается только лишь в том, что к свободному месту в резонаторе с одним бочком приваривается как ещё один так называемый дополнительный бачок и тем самым получается дополнительный глушитель с двумя бочками.
Резонатор с двумя бочками – начнём с того, что по стоимости он немножко превышает резонатор с одним бочком, но главная его особенность заключается в том, что двигатель с ним работает тише и тем самым вы едете в спокойном автомобиле и можете беспрепятственно наслаждаться музыкой и не отвлекаться постоянно на звук мотора, так как на автомобиле где установлен данный агрегат с одним бочком, двигатель а именно его выхлопная система работает громче, что создаёт некий дискомфорт при этом.
Примечание! При выборе резонатора следует обращать внимание на его размеры, потому что не каждый резонатор сможет встать идеально в днище автомобиля, а так же не каждый данный агрегат сможет беспрепятственно со стыковаться с приёмной трубой вашего автомобиля и задней частью глушителя, поэтому при выборе будьте аккуратнее и обращайте на это особое своё внимание!
Ссылка! Как заменить резонатор — на классике? Как заменить дополнительный глушитель — на автомобилях семейства Самара?
Vaz-Russia.ru
Резонатор
Резонатор – деталь выхлопной системы, гасящая звуковые колебания после выхода газов из камеры сгорания
Основная задача резонатора — гасить звуковые колебания ревущих выхлопных газов, вырывающихся из камеры сгорания. Размер, форма и конструкция резонатора напрямую влияют на то, насколько громко будет работать двигатель. При поломке этой детали нарушается работа всей выхлопной системы. Автомобиль становится шумным, в салон проникает запах выхлопа.
История появления резонатора в выхлопной системе
Первый резонатор появился на автомобиле в начале XX века. Снижение уровня шума было первой задачей, которую пришлось решать разработчикам, так как вскоре после появления серийных машин проявилось недовольство пешеходов их чрезмерно шумной работой. С этой детали началось создание полноценной выхлопной системы, которую можно видеть в современных автомобилях.
Принцип работы резонатора
Выхлопные газы образуются в камере сгорания и выводятся из цилиндра через выпускной клапан. После этого они на большой скорости движутся по выпускному коллектору и приемной трубе. При этом температура газовой смеси составляет около 650 градусов Цельсия, поэтому детали выхлопной системы подвергаются серьезной тепловой нагрузке.
Труднее всего создать конструкцию резонатора для спортивного автомобиля. С одной стороны, он должен пропускать через себя поток газов, не создавая препятствий. С другой — снижать уровень шума
Далее газовый поток попадает в катализатор, а затем в резонатор, который представляет собой полость с одной или несколькими камерами. Через камеры проходит труба с небольшими отверстиями, через которые проходит разделенный поток газов. Прохождение через трубу способствует взаимному поглощению звуковых волн.
Виды резонаторов
Более сложные современные резонаторы могут иметь оболочку, между слоями которой располагается теплоизоляционный материал. Такие детали не только поглощают шумы, но и позволяют защитить кузов от нагревания.
Все чаще в автомобилестроении встречаются комбинированные резонаторы, которые состоят из двух частей. Первая часть детали основана на классической конструкции с трубой и внутренними переборками, а вторая – заполняется шумопоглощающим материалом (обычно базальтовым волокном). Такие комбинированные резонаторы работают эффективней обычных.
Эксплуатация и неполадки резонатора
Дольше всего служит резонатор с двойным корпусом. Материал должен быть невосприимчивым к коррозии. Как правило, недорогие глушители для автомобилей потребительского рынка делают из алюминированной стали, то есть обычной стали, покрытой тонким слоем алюминия, защищающего поверхность от коррозии. Немаловажную роль играет и объем резонатора. От этого показателя зависит эффективность его работы. Если объема недостаточно, то во время резкого нажатия на педаль газа шумы будут существенно усиливаться, а сама деталь может начать вибрировать.
Покупая резонатор из аллюминированной стали, следует помнить, что невысокая цена изделия получена путем снижения долговечности. Лучшие резонаторы делают из нержавейки
Как и любая часть выхлопной системы, резонатор подвергается вредному воздействию агрессивных факторов: работа в среде газа, высокие температуры. Из-за этого срок службы деталей выпускной системы весьма невелик. Признаками поломки могут быть усиление шумов, запах выхлопных газов в машине, наличие струек дыма под днищем. В этом случае его следует менять.
Резонатор в автоспорте
Благодаря простоте и небольшому весу резонатор находит применение в автомобильном спорте, однако для этих целей деталь часто подвергается существенным изменениям. Как правило, в спортивные автомобили устанавливают резонаторы, имеющие камеру более сложного типа, которая обеспечивает звукопоглощение и обладает минимальным сопротивлением, то есть не повышает обратное давление в выхлопной системе. Спортивные глушители делают, как правило, из нержавеющей стали, так как у нее более гладкая поверхность (создающая минимум завихрений в системе), и сделанные из нее детали лучше работают в экстремальных температурных режимах.
Устройство резонатора

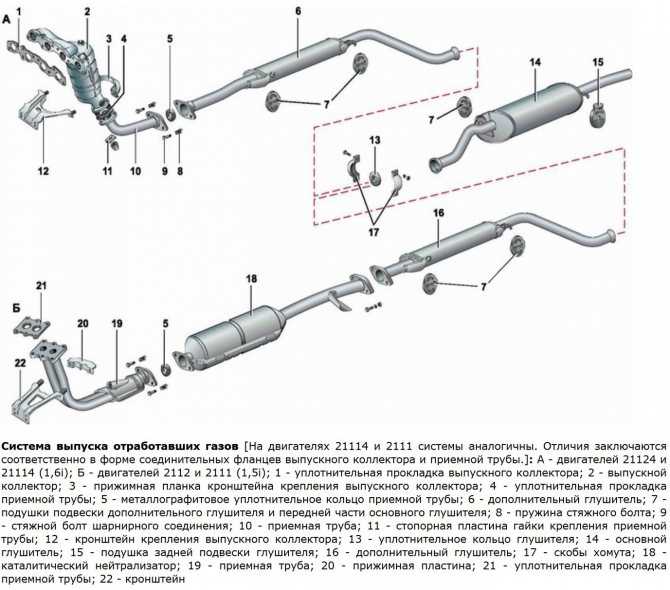

С учетом того, что глушитель и резонатор являются отдельными элементами, также имеются и некоторые конструктивные отличия. Прежде всего, резонатор глушителя обычно меньше по сравнению с основным глушителем.
Такая особенность продиктована местом его установки, так как ставится он перед глушителем и расположен в средней части днища автомобиля, тогда как глушитель имеет более массивную «банку» и зачастую ставится в задней части автомобиля.
По конструкции резонатор не является сложным решением и включает в себя:
- стальной корпус и перфорированные трубки, параллельно расположенные внутри корпуса на разных уровнях;
- дополнительную трубу в нижней части резонатора для пропуска выходящих из резонатора газов в основной глушитель;
Резонатор выхлопной трубы глушителя
Таким образом, выхлопная труба состоит из нескольких предметов, соединённых в одно целое. Что несет в себе ответственность за уменьшение рёва автомобиля и также экономию топлива. Сам резонатор отвечает за уменьшение звука, который образуется при сгорании топлива в моторе. Не каждый автомобилист знает, что диаметр такой детали отталкивается напрямую от степени издаваемого рёва. Также немаловажную функцию возлагает на себя сама форма резонатора. Значит, если резонатор поломается, то это сразу выскажется на работе во всём выхлопном оборудовании автотранспорта. Таким образом, газы образуются внутри мотора во время возгорание топлива. И как только пошло возгорание, отработанные пары перемещаются в впускной коллектор и проходят по трубам. Сама температура таких паров может быть и выше 650 градусов. Значит вся выхлопная система, пропускает через себя большую нагрузку и пары.
Функции глушителя в системе выпуска
Как известно всем автомобилистам, если в машине убрать глушитель, она будет реветь громче гоночного болида. Кому-то это покажется забавным, однако, такому автомобилю не место в спокойном жилом массиве.
В системе выпуска глушитель выполняет такие функции:
- Гасит звук выхлопа отработанных газов. Во время работы мотора в цилиндрах образуются взрывы, которые сопровождаются сильным шумом.
- Снижает скорость выхлопных газов. Так как в трубах газы движутся с большой скоростью, прямой выхлоп причинял бы значительные неудобства для прохожих и автомобилей, следующих за такой машиной.
- Охлаждает отработанные газы. Двигатель внутреннего сгорания работает за счет энергии, которая высвобождается в процессе горения воздушно-топливной смеси. В выхлопной системе температура этих газов достигает нескольких сотен градусов. Чтобы не травмировать людей, проходящих мимо машины, а также избежать произвольного возгорания легко воспламеняющихся предметов, необходимо снизить температуру выхлопа.
- Отвод отработанных газов за переделы кузова. Вся выхлопная система устроена таким образом, чтобы выхлопные газы не скапливались под авто, пока оно стоит на месте (например, в пробке или на светофоре).
Внутри глушителя создается сопротивление для движения отработанных газов
При этом важно, чтобы этот параметр не превышал допустимые нормы, установленные изготовителем двигателя. В противном случае мотор просто «задохнется» из-за того, что выхлопная система блокирует отвод потока
Как устроен резонатор?
Это очень сложная и многослойная запчасть, в которой каждый слой играет свою роль. При образовании газов, они движутся в резонанс через отражатели. Оставшиеся отработанные пары перестают гореть после прохода через обтекатели. Выпускной и впускной клапан, совершают одинаковый объем действий. Они пропускают через себя весь поток образовавшихся паров.
Если запчасть действует исправно, то она оказывает большое давление на процесс работы двигателя. С учетом того, что вся система и резонатор переживает воздействие высоких температур с внешними факторами, возможны сбои во всем транспортном средстве. Во избежание поломок автовладелец должен регулярно проходить диагностику системы и профилактические работы. В момент диагностики на соответствующей станции технического обслуживания, владелец автомобиля должен знать принципы воздействия запчасти и на что она оказывает влияние:
- эффективная и качественная работа катализатора;
- чистота трубок и патрубков глушителя;
- ширина и вместительность запчасти.
Эффективность зависит от количества отсеков гашения и для трубопровода с многочисленными отверстиями. Центральная часть имеет несколько отделов, с различными объемами. Разделяются эти отделы при помощи специальной перегородки. Каждый из отсеков выполняет работу по созиданию колебаний необходимой частоты. Но эта частота может изменяться с учетом трения.
Сама запчасть очень похожа на глушитель уменьшенного размера. Его выхлопной клапан содействует проходу выхлопных паров при различной температуре. Чтобы устройство благоприятно функционировало, давление внутри камер должно растекаться равномерно. Эта функция дает возможность системе использовать минимум сопротивления на уменьшение моторных оборотов. В отсеках все потоки принимают одинаковую величину. При помощи отверстий в центре устройства, уменьшается давления выходящих паров.
Проверка резонатора
При выявлении перечисленных выше неполадок, каждый автомобилист должен знать, как проверить резонатор. Это позволит не только нормализовать работу двигателя и системы выпуска выхлопных газов, но и повысить комфорт использования машины, в том числе для окружающих людей.
Для проверки вам понадобится смотровая яма (если ее нет, можно поднять машину домкратом). Диагностика выполняется при помощи визуального осмотра. В процессе необходимо внимательно осмотреть целостность как самого устройства, так и присоединенных к нему труб (особенно на их стыках).
При работе в смотровой яме и при поднятии машины на домкрате всегда будьте осторожны и соблюдайте правила безопасности.
Явным признаком неполадки является образование конденсата в остывающем резонаторе, после чего он начинает капать на землю. Это означает, что его корпус потерял герметичность и подлежит ремонту, а лучше замене. Проверить наличие конденсата можно через некоторое время, когда заглушили мотор (чтобы дать корпусу резонатора остыть)
Обратите внимание! Некоторые автолюбители при самостоятельном изготовлении резонаторов специально просверливают в его корпусе отверстие для отвода влаги. Поэтому, если вы купили автомобиль с подобным резонатором, то такой метод проверки для вас не подойдет
Поврежденный резонатор
Также целостность корпуса резонатора можно определить по наличию выхлопных газов, выходящих из него. Это также говорит о разгерметизации и необходимости его замены. Данный факт можно проверить при работающем двигателе автомобиля, заглянув под днище. Для уверенности можно попросить помощника одновременно “погазовать”, чтобы через систему прошло большее количество выхлопных газов. Также подозрение на разгерметизацию вызывает появление дыма из-под днища машины во время езды или при стоянке с включенным двигателем.
Как показывает практика, лучше не ремонтировать резонатор, а произвести его замену. Особенно это актуально для автомобилей со значительным пробегом (более 100 тысяч километров).
Общее знакомство
Резонатор
Воспламенение топливной смеси, необходимой для нормальной работы мотора, невозможно без наличия кислорода. Указанный элемент поступает внутрь движка из воздуха через впускной коллектор. Воздушный поток содержит вредные частицы пыли, грязи, сажи, споры растений, которые наносят вред внутренним элементам силового агрегата. Препятствует их поступлению внутрь автодвигателя воздушный фильтр, он очищает поступающий воздух от абразивных частиц. Перед элементом фильтрации устанавливается резонатор.
Зачем нужен резонатор воздушного фильтра? Работающий автодвигатель издает своеобразный гул, образовывающийся из-за взрывания топливной смеси внутри силового агрегата. Частота взрывов большая, отличить один взрыв от другого невозможно, они сливаются в монотонный звук — «рев двигателя». Этот звук направляется:
- В сторону глушителя.
- В сторону подачи воздуха — автодвигатель. Резонатор, устанавливаемый с элементом фильтрации, гасит звук, издающийся из всасывающей системы.
Где находится катализатор?
Так как для его работы необходима высокая температура, подобные элементы всегда устанавливают сразу после выпускного коллектора или же встраивают в сам коллектор автомобиля.
Катализатор, встроенный в выпускной коллектор
Катализаторы оборудуются «лямбда-зондами» (работают по принципу анализа содержания кислорода), которые анализируют его работу и сообщают бортовому компьютеру в случае нарушений в его работе.
Рассмотрим устройство катализатора. Данный узел состоит из стального корпуса с теплозащитными экранами. Внутри находится сам платиновый каталитический нейтрализатор, который выполнен в форме секций со множеством отверстий. С целью увеличения площади контакта с выхлопными газами отверстия имеют форму «сот» различного сечения (наподобие пчелиных). На внутренние поверхности сот нанесено действующие химические вещество, в состав которого входят драгоценные металлы, в основном платиновой группы, а также родий, палладий. Вследствие химической реакции, после прохождения через «соты», вредные для окружающей среды токсичные газы перерабатываются в относительно нетоксичные.
Схема устройства катализатора
Подобные реакции протекают при условии высоких температур. Выхлопные газы двигателя попадают в выпускной коллектор при температуре примерно в 500-1000 С. Эффективная работа катализатора возможна при температуре более 300 С.
