История возникновения

Мотор же 21179 в головах инженера уже вынашивался намного раньше, нежели вы можете себе представить. Еще на закате СССР разработчики стали задумываться о проекте Lada C и о его силовых агрегатах. Уже тогда инженеры «знали» этот мотор по его особенностям и силовым характеристикам. Но сложная экономическая ситуация того времени и распад СССР заставил инженеров и вовсе забыть проект Лада-Ц.

И вот спустя долгое время, когда на пост главного менеджера АвтоВАЗа приходит Бу Андерсон, проект заново поднимается и разрабатывается.

Главной задачей было создание мотора с хорошим низовым крутящим моментом, чего так не хватало АвтоВАЗу для ощущения уверенной комфортной езды. «Тракторные» 8-кл моторы давно изжили себя, но новые 16-кл моторы имели более «спортивный» характер. Ситуацию подправил еще тогдашний 21127 мотор, ныне уже 21129, который устанавливается На Весту, иксрэй, и на другие модели АвтоВАЗа. За счет установленного на нем впускного ресивера с изменяемой геометрией, крутящий момент с низов начинался куда ранее в отличии от «Приоромотора» (21126) и его полка была куда дальше, вплоть до отсечки. Но с началом производства седана с большей массой — Весты, и хэтчбэком Иксрэй — потребность в низовых моторах вновь появилась.

Мотор долго обкатывался и тестировался. В итоге, в процессе тестирования выяснилось, что кольца залегли уже на 4т.км., в итоге жаровой пояс повысили и проблема исчезла.

Ниссановский мотор HR16DE мощностью 110 л.с. вполне справляется со своей задачей на переднем приводе. Но при наличии полного привода — он будет напрягаться, греться, много жрать и не ехать.

Еще одним фактором создания мотора 21179 служит экономика и политика. По скольку нисановский мотор хоть и собирается у нас, но все же принадлежит ниссану. И в случае неблагоприятной экономической ситуации, повышения курса валют, стоимость его производства и реализации может оказаться попросту нерентабельна.

Начало производства мотора 21179

Еще в 2014 году пошли слухи о возможном производстве двигателя с объемом 1,8л с фазовращателями. И все же это стало реальностью. Ранее ОПП и дочернее предприятие «Супер-Авто» уже занимались постройкой и установкой двигателя 1,8л с индексом 21128, который устанавливали на Приору Спорт. Но тот двигатель не отличался особым ресурсом.

Как устроена система охлаждения мотора Лада Веста, какие составляющие

• Помпа – это насос СО;
• Радиатора движка;
• Радиатора отопителя климатической установки;
• Электровентилятора;
• Расширительный бачок;
• Термостат;
• Соединительных трубок.

Для охлаждения двигателя применяют антифриз. Использовать его нужно одной марки. А смешиваниe жидкости разных производителей недопустимо. В случае, если жидкость закончилась внезапно, то можно подмешать дистиллированную воду, однако зимой этого делать не стоит — лучше постоянно следить за уровнем антифриза. Как правило зимой с приходом морозов, начинают подтекать патрубки.

Когда необходима замена термостата ЛАДА “Гранта”

Менять термостат следует, если он не перекрывает большой контур даже при горячем двигателе или открывается при температуре выше 92 градусов. В первом случае двигатель недостаточно прогревается, что ухудшает сгорание воздушно-топливной смеси и циркуляцию масло по маслоканалам. При позднем открытии в лучшем случае часто включается вентилятор охлаждения, в худшем — выходят из строя подшипники коленвала или деформируется головка двигателя, что требует сложного дорогостоящего ремонта. Конструкция термостата ЛАДА “Гранта” не предусматривает его ремонта, поэтому вышедшую из строя деталь необходимо заменить новой. Убедиться в работоспособности термостата без его демонтажа с автомобиля можно, пощупав температуру патрубков большого контура охлаждения или низ радиатора. Пока двигатель не прогреется до рабочей температуры, они должны быть холодными. После прогрева двигателя термостат открывается и элементы большого контура должны нагреться.

Корпус (термостат) для Lada Vesta

На нашем сайте Вы без труда сможете купить или продать такую запчасть как Корпус термостата (термостат) для LADA VESTA (2015-2019). У нас представлены продавцы автозапчастей и деталей, авторазборки и специализирующиеся на конкретных марках авто, которые смогут предложить Вам такой узел (деталь) как Термостат (корпус термостата) для автомобиля Лада Веста по очень привлекательной цене.

Возможно будет интересно:

Термостат — это регулятор температуры антифриза (тосола) в системе охлаждения двигателя. Он ускоряет прогрев двигателя и поддерживает нужный тепловой режим работы. Основная задача термостата — блокировать поток охлаждающей жидкости — антифриза в радиатор, пока двигатель не разогрелся. Когда двигатель холодный, через него не проходит охлаждающая жидкость. Когда двигатель достигнет операционной температуры 95 градусов, термостат открывается. Он позволяет двигателю разогреться быстрее, тем самым уменьшая износ двигателя и вредные выхлопы. Какие бывают неисправности термостата? Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя в любом режиме движения при любой температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации машины. Если клапан термостата «завис» в полностью или частично открытом состоянии — до рабочей температуры двигатель будет прогреваться долго, а в зимнее время рабочая температура может быть и не достигнута. С исправной системой охлаждения при температуре воздуха ноль градусов двигатель должен прогреваться до рабочей температуры при движении за 5–10 минут. В случае неполного открытия — температура двигателя не будет подниматься выше 70 градусов. КАК ОПРЕДЕЛИТЬ, РАБОТАЕТ ТЕРМОСТАТ ИЛИ НЕТ? Нужно прогреть двигатель, чтобы температурная стрелка немного не доходила до красной зоны. Затем выключить двигатель, открыть капот, найти верхний шланг радиатора. Он крепится сверху и представляет черный резиновый шланг примерно 5 см в диаметре. Найти нижний шланг, он выглядит как и верхний.

Дотроньтесь до шлангов, но осторожно, так как они могут быть горячими. Если датчик температуры двигателя показывает, что он нагрелся, а один шланг горячий, а другой холодный, вероятнее клапан термостата закрыт и охлаждающая жидкость не проходит через радиатор

Термостат нужно заменить на новый.

Есть «народный способ» проверки на работоспособность. Нужно положить термостат в сосуд с горящей (температура около 100 градусов) водой. Далее смотрим визуально, если клапан открывается — рабочий. Если нет — нерабочий термостат, меняем на новый. Данный способ предусматривает снятие термостата с машины. При замене термостата следует узнать температуру открывания клапана (если покупаете неоригинал) — она может варьироваться в широком диапазоне. Как понимаете, нельзя ставить термостат с высокой температурой открывания, ведь в этом случае мотор начнет перегреваться.

Назначение, принцип работы

Основное назначение системы охлаждения – поддерживать постоянный температурный режим, чтобы двигатель не перегревался.

Важную роль осуществляет работа термостата двигателя Лада Веста 21129. Он предназначен для переключения с малого на большой контур. При включении термостата подключается большой контур, где происходит охлаждение жидкости за счет встречного потока воздуха, проходящего через теплообменник.

Значимую роль играет электрический вентилятор, установленный за радиатором Весты. Он управляется сигналом от датчика, который устанавливается на мотор. При превышении заданной температуры подается сигнал на его включение.

Сигнал подается не зависимо от положения или наличия ключа в замке зажигания Лады. Для компенсации расширения жидкости в системе охлаждения Весты предназначен расширительный бачок. При правильной работе обоих контуров, поддерживается рабочая температура двигателя Lada Vesta.

Особенности системы охлаждения

Система охлаждения двигателя закрытого типа под давлением. В пробке расширительного бачка имеется предохранительный клапан.

Система охлаждения включает в себя: радиатор системы охлаждения двигателя; водяной насос; термостат; радиатор отопления салона; расширительный бачок.

Заправочный объем системы охлаждения двигателя:

• двигатели 21129 и 21176 (в комплектации без предпускового подогревателя) – 8,7 л;
• двигатели 21129 и 21176 (в комплектации с предпусковым подогревателем) – 9,3 л;
• H4М (в комплектации без предпускового подогревателя) – 7,0 л;
• H4М (в комплектации с предпусковым подогревателем) – 7,6 л.

Температура начала открытия клапана термостата – 85±2ºС.

Температура полного открытия клапана термостата – 97±2ºС.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Как окрашивают кузов лада веста видео

Далее само видео покраски Весты. Но здесь производитель явно по жадничал, можно было снять более подробное видео. Но что есть.

От конечной сборки любой машины довольно много зависит. Ведь здесь огромное количество мелких операций, которые производятся совершенно разными людьми. Если человек пропустит какую то операцию, то будущий владелец потом может долго искать, что гремит, скрипит или искрит в его автомобиле.

Радует, что прежде чем собирать салон укладывают довольно мощную шумо и виброизоляцию не только на днище и моторною перегородку, но даже в багажник и на крышу. Обычный лоскуток дополнительной шумоизоляции может давать приличную долю комфорта, особенно для людей которые проводят в машине довольно большое количество времени.

№2 Доработка термостата на Ладе Гранте — замена термовставки

Данный способ подразумевает полный демонтаж регулятора потока, разбор его на составные элементы. Детальный процесс описан выше.

Проводим дефектовку полости термостата, протираем ветошью, осматриваем на наличие трещин, прочих дефектов.

Снятая пружина с термоэлемента

Заменяем «сердцевину» целиком. Под штатный терморегулятор подходят следующие сердцевины:

• Wahler: 3017.87 D (на 87°С);
• Behr (Бехр) 3091.92В (на 90°С).

Заменяем комплект полностью, с пружиной, доработка термостата Лузар на Ладе Гранте завершена.

В качестве альтернативы используйте сердцевину от Дэу или Рено, каталожный артикул детали — Vernet 4898,92. Конструкция детали несколько иная, требует подгонки. Для штатных термостатов от Luzar подобная модернизация невозможна.

При условии соблюдения рекомендаций, расход горючего снизится на 1.0 – 1.5% минимум.

Устройство системы охлаждения двигателя

Система охлаждения двигателя (СОД) состоит из:

• насоса системы охлаждения (помпа);
• радиатора двигателя;
• радиатора отопителя климатической установки;
• электровентилятора;
• расширительного бачка;
• термостата;
• соединительных шлангов.

В СОД используется специальная жидкость (антифриз) на основе смеси води с этиленгликолем

Смешивание антифриза разных марок не рекомендуется, а имеющие разные основы недопустимо! При выборе антифриза обращать внимание следует не на его цвет, а на его химический состав (тип), рекомендованный заводом-изготовителем автомобиля. В случае утечки антифриза разрешается добавить дистиллированную воду, но после этого необходимо как можно быстрей восстановить оптимальную концентрацию антифриза

Плотность и концентрация антифриза представлена в таблице:

Помпа, которая установлена в блоке цилиндров обеспечивает циркуляцию антифриза в системе. На двигателях ВАЗ привод насоса осуществляется ремнем ГРМ, а на моторе Renault-Nissan H4M — ремнем привода вспомогательных агрегатов.

СОД имеет два круга циркуляции, которыми управляет термостат (см. замена термостата):

1. Малый круг, который не включает в себя радиатор двигателя. Антифриз омывает только блок цилиндров головку блока цилиндров и радиатор печки.
2. Большой круг, где антифриз проходит через радиатор двигателя, где охлаждается встречными потоками воздуха.

Электровентилятор охлаждает антифриз в радиаторе двигателя при недостаточно интенсивном потоке воздуха. Он установлен за радиатором и включается по сигналу электронного блока управления двигателем (ЭБУ). В цепь питания электровентилятора встроен блок управления. Вентилятор включается вне зависимости от положения или наличия ключа в замке зажигания. См. проверка вентилятора.

Расширительный бачок предназначен для компенсации теплового расширения в системе. Его заливную горловину закрывает специальная крышка, в которой размещены выпускной и впускной предохранительные клапаны. Крышки разделяются по величине давления открывания выпускного клапана на четыре группы (цвета):

• светло-коричневый — 120 кПа
• желтый — 140 кПа
• белый — 160 кПа
• серый — 180 кПа

В случае замены крышки следует брать деталь такой же группы. Из-за неисправности выпускного клапана в крышке в СОД может возникнуть повышенное давление. Длительная эксплуатация автомобиля с повышенным давление в СОД обязательно приведет к повреждению одного «самого слабого» элемента системы. Например, потечет или лопнет расширительный бачок или шланги.

А вы сталкивались с проблемами системы охлаждения двигателя на Весте или XRAY? Какие отзывы о данной системе можете оставить вы? Напомни, определить неисправность СОД можно по следующей схеме. Отзывы об эффективности работы печки на Весте мы рассматривали ранее.

Назначение, принцип работы

Основное назначение системы охлаждения – поддерживать постоянный температурный режим, чтобы двигатель не перегревался.

Важную роль осуществляет работа термостата двигателя Лада Веста 21129. Он предназначен для переключения с малого на большой контур. При включении термостата подключается большой контур, где происходит охлаждение жидкости за счет встречного потока воздуха, проходящего через теплообменник.

Значимую роль играет электрический вентилятор, установленный за радиатором Весты. Он управляется сигналом от датчика, который устанавливается на мотор. При превышении заданной температуры подается сигнал на его включение.

Сигнал подается не зависимо от положения или наличия ключа в замке зажигания Лады. Для компенсации расширения жидкости в системе охлаждения Весты предназначен расширительный бачок. При правильной работе обоих контуров, поддерживается рабочая температура двигателя Lada Vesta.

Проблемы с мотором ВАЗ 21116

Это доработанный силовой агрегат типа ВАЗ 21114. Доработки вылились в установку облегченной на 39% ШПГ от компании Federal Mogul. Двигатель хорош тем, что при обрыве ремня ГРМ клапана не гнет. Тем не менее, при обнаружении признаков неисправности, лучше не затягивать и сразу отправляться на СТО.

ВАЗ 21116 — самый доступный двигатель под капотом Весты.

Особенности конструкции двигателя

В работе данного силового агрегата имеется ряд отличительных черт:

— необходимость периодической регулировки клапанов;

Регулировка клапанов для этого мотора обязательна.

— частая замена масляного фильтра;

— быстрый износ компонентов системы охлаждения;

— течь масла через некачественное уплотнение клапанной крышки;

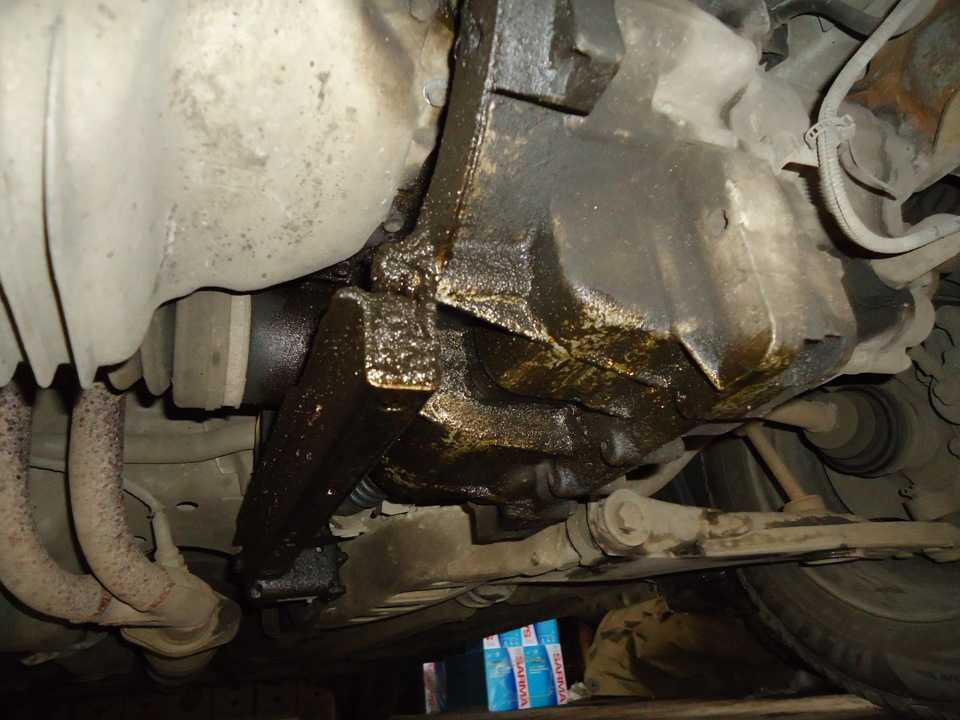

Подтекание масла — еще одна возможная проблема.

— частое обламывание кронштейнов на приемной выхлопной трубе – вместо латунных гаек применены стальные.

Характерные неисправности

Троение и неровная работа – для обнаружения причины требуется замерить компрессию в цилиндрах. Если в одном из них она заметно отличается, это значит, что прогорел клапан. При незначительном отличии в показателях, истоки проблемы в прокладке либо требуется просто отрегулировать клапана. Если же с компрессией все нормально, причину стоит искать в модуле зажигания.

Перепады в компрессии — одна из причин неровной работы.

Плавающие обороты – обычно подобная проблема возникает на новых машинах. Для ее устранения следует отправиться в сервисный центр, где ее ликвидируют по гарантии. В противном случае требуется проинспектировать вакуумник, датчик положения дроссельной заслонки и регулятор холостого хода.

Из-за датчика положения дроссельной заслонки обороты двигателя могут плавать.

Двигатель не нагревается до положенного температурного уровня – дело в термостате. Кроме того, даже новые компоненты нередко выходят из строя. Следовательно, поломка может повториться вскоре после замены.

Термостат — один из компонентов, которые часто требуют замены.

Шумы и стук в двигателе – обычно все дело в клапанах, которые требуется отрегулировать. Если же слышен приглушенный металлический гул, нарастающий при нажатии педали акселератора, то застучали шатунные подшипники либо подшипники коленвала. Такая проблема решается только в сервисе. Не исключен и стук поршней в цилиндрах. Это тоже повод для визита к дилеру на СТО.

При наличии серьезных проблем визит в автосервис ВАЗа лучше не откладывать.

Схема охлаждения двигателя лада веста

Лава Веста. ВЕНТИЛЯТОР СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ 21129 С КОНТРОЛЛЕРОМ М86 ЕВРО-5

Контроллер управляет блоком реле включения электровентилятора системы охлаждения двигателя. Электровентилятор включается и выключается в зависимости от температуры двигателя.

Электровентилятор работает в двух режимах — с максимальной скоростью и с пониженной скоростью.

Пониженная скорость электровентилятора включается при температуре охлаждающей жидкости выше 102 °С, а также при наличии в памяти контроллера кодов неисправностей ДТОЖ или при работающем кондиционере. При этом управление блоком реле электровентилятора осуществляется с контакта «Х1.1/Н2» контроллера.

Пониженная скорость электровентилятора выключается после падения температуры охлаждающей жидкости ниже 98 °С.

Максимальная производительность электровентилятора включается при температуре охлаждающей жидкости выше 103 °С, а также при высоком давлении хладагента в магистрали как при работающем кондиционере, так и неработающем кондиционере. При этом управление блоком реле электровентилятора осуществляется с контакта «Х1.1/Н3» контроллера.

Максимальная производительность электровентилятора выключается после падения температуры охлаждающей жидкости ниже 98 °С.

Рис. 1.4-01. Электрическая цепь вентилятора системы охлаждения двигателя автомобилей семейства LADA VESTA

Рис. 1.5-01. Система вентиляции картера двигателя 21129: 1 — модуль впуска; 2 — шланг первого контура; 3 — крышка головки цилиндров; 4 — шланг второго контура; 5 — шланг впускной трубы; 6 — вытяжной шланг

Лава Веста. СИСТЕМА ВЕНТИЛЯЦИИ КАРТЕРА ДВИГАТЕЛЯ 21129 С КОНТРОЛЛЕРОМ М86 ЕВРО-5

Система вентиляции картера (рис. 1.5-01) обеспечивает удаление картерных газов.

Картерные газы по вытяжному шлангу поступают в маслоотделитель, расположенный в крышке головки цилиндров на двигателе 21129.

Шланги первого и второго контуров представляют собой два шланга (один малого диаметра, другой большого), по которым картерные газы, прошедшие маслоотделитель, подаются в камеру сгорания.

Первый контур имеет калиброванное отверстие диаметром 1,7 мм. Калибровочное отверстие расположено в трубке крышки головки цилиндров. К трубке крышки головки цилиндров (штуцеру маслоотделителя) присоединяется шланг первого контура (шланг малого диаметра). Шланг первого контура идет от маслоотделителя к модулю впуска.

Шланг второго контура (шланг большего диаметра) идет от маслоотделителя к шлангу впускной трубы.

На режиме холостого хода все картерные газы подаются через жиклер первого контура (шланг малого диаметра). На этом режиме во впускной трубе создается высокое разрежение, и картерные газы эффективно отсасываются в задроссельное пространство. Жиклер ограничивает объем отсасываемых газов, чтобы не нарушалась работа двигателя на холостом ходу.

На режимах под нагрузкой, когда дроссельная заслонка открыта частично или полностью, через жиклер первого контура проходит небольшое количество картерных газов. В этом случае их основной объем проходит через второй контур (шланг большого диаметра) в шланг впускной трубы перед дроссельным патрубком и затем сжигается в камере сгорания

ВНИМАНИЕ. При нарушении герметичности шланга первого контура (подсосе воздуха вне калибровочного отверстия 1,7 мм) ЭСУД ошибочно определяет завышенное значение перетечек через дроссельную заслонку (номинальное значение определенное производителем составляет 3 — 5 кг/час), что приводит к нестабильности оборотов холостого хода

У автомобилей Лада Веста и XRAY однотипная система охлаждения всех двигателей. Она жидкостная, закрытого типа с принудительной циркуляцией охлаждающей жидкости. Рассмотрим устройство этой системы, а также ее особенности и отзывы владельцев о ней.

Параметры	Двигатель
ВАЗ 21129	ВАЗ 21179	H4M
Температура начала открытия клапана термостата, о С	85-89	81-84
Температура полного открытия клапана термостата, о с	102	95
Давление открытия выпускного клапана пробки расш.бачка, кПа (bar)	110-150 (1,1-1,5)
Давление открытия впускного клапана пробки расш.бачка, кПа (bar)

Температура охлаждающей жидкости в прогретом двигателе при температуре окружающего воздуха 20-30 о С и движении полностью нагруженного автомобиля с постоянной скоростью 80 км/ч, не более о С 95

Объем охлаждающей жидкости в системе охлаждения двигателя (Веста/XRAY), л 7.84 / 7,0

Объем охлаждающей жидкости при замене, л 6,4 6,3

Охлаждающая жидкость Антифриз

№3 Доработка термостата на Ладе Гранте — обогрев дроссельной заслонки

Дроссельная заслонка на автомобиле Лада Гранта не обогревается. Зимой в сильные морозы металлические конструкции слегка прихватывает, что ощутимо в процессе управления автомобилем.

Уберечь узел от замерзания можно лишь одним способом — пустить контур от системы охлаждения.

Последовательность действий

1. Помещаем автомобиль на смотровую яму, снимаем металлическую защиту поддона картера.
2. Сливаем антифриз.
3. Отпускаем хомуты — стяжки, снимаем резиновые патрубки подачи, обратки.
4. Демонтируем регулятор потока, фиксируем его в тиски, разбираем на составные элементы.
5. В тыльной части корпуса просверливаем дополнительное отверстие на «10».
6. Аргонной сваркой привариваем штуцер к отверстию для частичного забора тосола у термостата (Лузар).
7. Собираем конструкцию.
8. Надеваем резиновый патрубок на штуцер.
9. Наполняем систему тосолом.
10. Запускаем двигатель, тестируем исправность работы печного отопителя.

Замена термоэлемента на Гранте 8-кл

Не стоит покупать термостат в сборе с корпусом, если в этом нет необходимости. Достаточно лишь поставить новый термоэлемент, чтобы решить проблему. Для этого первым делом необходимо слить охлаждающую жидкость из системы.

Также отсоединяем все патрубки от выводов термостата , чтобы получить следующий результат:

Теперь при помощи шестигранника откручиваем три болта крепления термостата к его корпусу.

И отводим его в сторону, как все готово. Наглядно это продемонстрировано на представленной ниже фотографии.

Теперь при помощи лезвия ножа извлекаем старое уплотнительное кольцо.

На его место устанавливаем новое кольцо, предварительно почистив паз прод него:

Берем новый термостат и производим замену. Никакими герметиками в этом случае пользоваться не стоит.

Заворачиваем три болта крепления термоэлемента Гранты и можно приступать к подключению патрубков.

После этого можно заливать охлаждающую жидкость в расширительный бачок. После этого проверяем герметичность системы охлаждения во избежание течи тосола или антифриза, и при обнаружении таковой устраняем ее. Перед началом эксплуатации автомобиля обязательно проверьте, насколько корректно открывает клапан термостата Гранты, и только после этого можно считать ремонт законченным.

Цена нового термостата на Грану составляет порядка 500 рублей за заводскую деталь. Если будете брать с корпусом, то это еще порядка 500 рублей сверху.

У автомобилей Лада Веста и XRAY однотипная система охлаждения всех двигателей. Она жидкостная, закрытого типа с принудительной циркуляцией охлаждающей жидкости. Рассмотрим устройство этой системы, а также ее особенности и отзывы владельцев о ней.

Параметры	Двигатель
ВАЗ 21129	ВАЗ 21179	H4M
Температура начала открытия клапана термостата, о С	85-89	81-84
Температура полного открытия клапана термостата, о с	102	95
Давление открытия выпускного клапана пробки расш.бачка, кПа (bar)	110-150 (1,1-1,5)
Давление открытия впускного клапана пробки расш.бачка, кПа (bar)

№3 Доработка термостата на Ладе Гранте — обогрев дроссельной заслонки

Дроссельная заслонка на автомобиле Лада Гранта не обогревается. Зимой в сильные морозы металлические конструкции слегка прихватывает, что ощутимо в процессе управления автомобилем.

Уберечь узел от замерзания можно лишь одним способом — пустить контур от системы охлаждения.

Последовательность действий

1. Помещаем автомобиль на смотровую яму, снимаем металлическую защиту поддона картера.
2. Сливаем антифриз.
3. Отпускаем хомуты — стяжки, снимаем резиновые патрубки подачи, обратки.
4. Демонтируем регулятор потока, фиксируем его в тиски, разбираем на составные элементы.
5. В тыльной части корпуса просверливаем дополнительное отверстие на «10».
6. Аргонной сваркой привариваем штуцер к отверстию для частичного забора тосола у термостата (Лузар).
7. Собираем конструкцию.
8. Надеваем резиновый патрубок на штуцер.
9. Наполняем систему тосолом.
10. Запускаем двигатель, тестируем исправность работы печного отопителя.
