Что влияет на срок службы ступичного подшипника

Основная функция подшипника — фиксация вращающейся оси. Ступичный подшипник производится из прочных сплавов металлов, поскольку должен выдерживать сильное давление

Также он равномерно распределяет нагрузку по всем частям автомобиля, что особенно важно при повышении скорости и резком торможении. Внутри подшипника размещены металлические шарики, за счет которых происходит распределение веса

Срок службы ступичного подшипника в среднем составляет 100 000 км. Превышение километража ведет к ускоренному износу детали и дальнейшему ее повреждению. Помимо этого, причинами износа детали являются:

• некачественные материалы;
• неправильный подбор и установка подшипника;
• плохое качество смазки;
• агрессивное вождение.

Кроме того, некачественный подшипник ступицы ломается намного раньше положенного срока, поэтому следует отдавать предпочтение прочным комплектующим от надёжных поставщиков.

Разновидности

Классификация подшипников качения

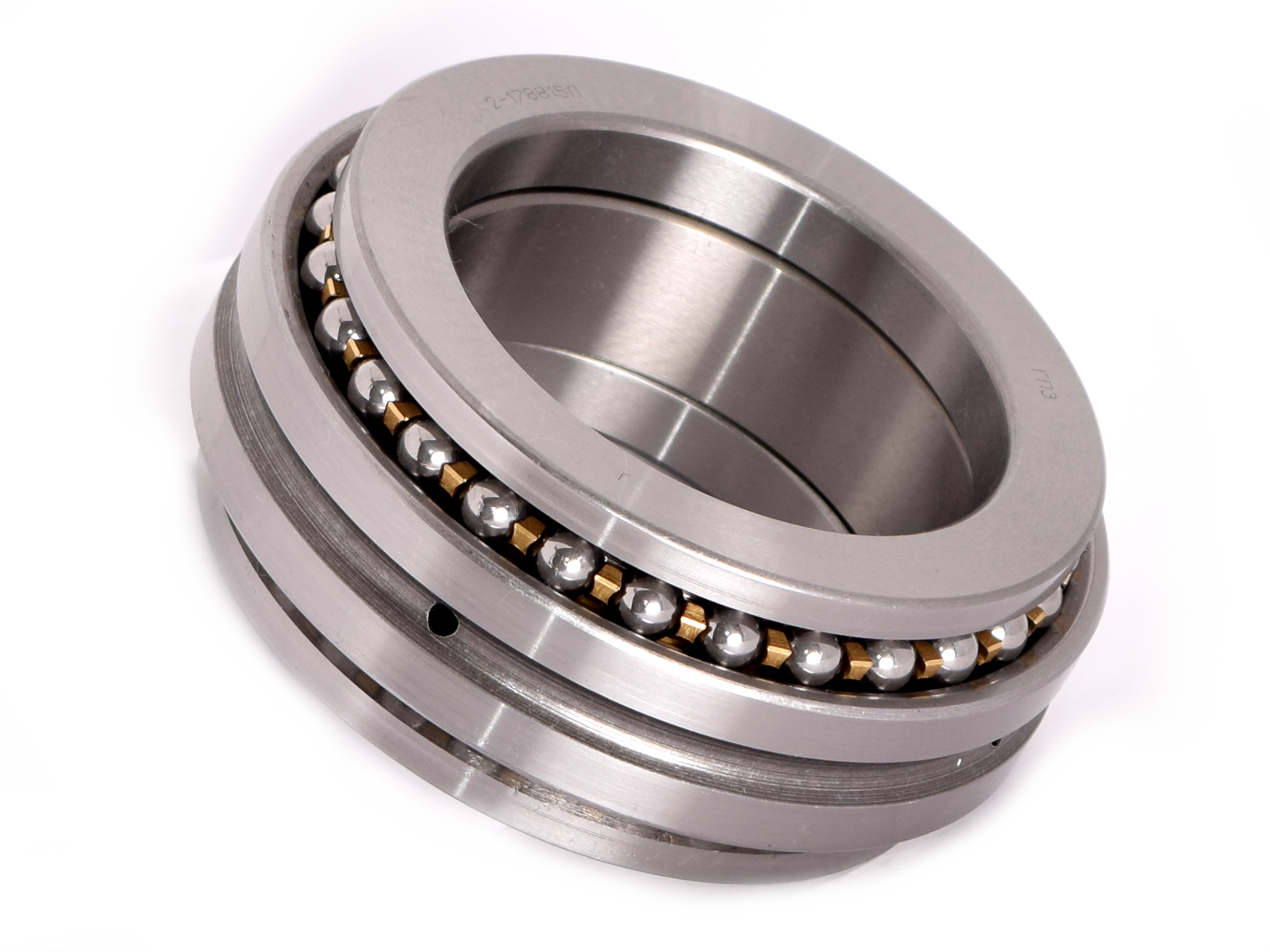

В качестве тел качения в подшипниках ступицы выступают шарики, так и ролики (цилиндрические или конические). Количество рядов тел качения – один или два.

Наибольшее распространение получили радиальные (шариковые и роликовые цилиндрические) и радиально-упорные (роликовые конические) подшипники.

В современных моделях, оснащаемых АБС, подшипник является составной частью самой ступицы. Он является закрытым и необслуживаемым, его ресурс равен сроку службы автомобиля. В случае выхода из строя узла менять приходится ступицу в сборе.

Радиальные подшипники устанавливаются по одному на ступицу. Они закрыты и необслуживаемые, регулировка для них не предусматривается, а возможные люфты устраняются путем посадки в ступицу и на ось с сильным натягом.

Что касается радиально-упорных подшипников, то они часто устанавливаются по два на ступицу. Такие узлы открыты и посадка у них с небольшим натягом. Такая конструкция позволяет осуществлять регулировку для устранения люфтов.

На ведущей оси применяются радиальные ступичные подшипники, а на ведомой – радиально-упорные. К примеру, на ВАЗ-2107 сзади на установлены по одному шариковому ступичному подшипнику, а впереди – по два конических узла. А вот на ВАЗ-2108 цилиндрический элемент, причем двухрядный, используется на передней оси, а конические установлены сзади.
