Как реанимировать автопечку, если из нее идет холодный воздух

Польза и устройство печки Веста

Устройство необходимо в то время, когда наступает холодная пора, и внутри салона транспортного средства необходимо поддерживать комфортную температуру для водителя и пассажиров. Если заглянуть за приборную панель машины, обнаружим корпус самой печки, в котором находятся:

• Отопительный радиатор, предназначенный для подачи тепла интерьеру автомобиля и находящимся в нем людям. Он расположен на левой стороне конструкции. Чтобы демонтировать эту часть, необходимо будет снять поверхностную накладку приборной панели.
• Электрический вентилятор – эта часть прибора нагоняет воздушные массы посредством воздуховода. Он расположен в противоположной от радиатора стороне. Чтобы вынуть эту деталь, снимают бардачок.
• Воздушный фильтр, задерживающий частицы пыли. Можно обнаружить на пассажирской стороне блока отопителя;
• Внутри печки Лада Веста находятся индикаторы температуры воздушного потока в салоне авто и на улице. Они отправляют эти показания электронному блоку управления ДВС.
• Заслонка, ответственная за транспортировку воздушных потоков и редуктор, который отвечает за положение заслонки.
• Дополнительный резистор, задача которого состоит в регулировке вращательных оборотов электрического двигателя вентиляционной системы. Расположен в корпусе отопителя Лада Веста на водительской стороне.

Для корректировки температуры поступающего воздуха, изменения скоростного режима и направления потоков в отопителе установлен блок управления.

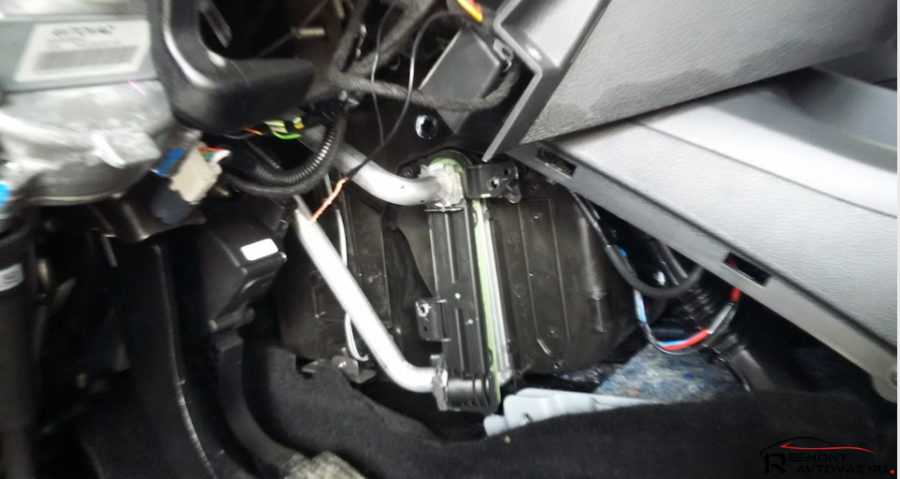

Печка Лада Веста

Загрязненные фильтры

Фильтрующие элементы для салона не влияют напрямую на работу кондиционера в летнее время. Но их загрязнение значительно снижают эффективность обогрева зимой. Рекомендуется производить замену этого фильтра каждые 10000 километров пробега.

При регулярной езде по пыльным дорогам делать это требуется как можно чаще. Затрудняет такую процедуру расположение этого расходного элемента, до которого нередко трудно добраться.

Опираясь на представленную выше информацию, можно решить проблему холодной печки в зимнее время года. Чтобы не допустить подобных ситуаций, требуется поддерживать чистоту системы охлаждения, промывать ее при замене антифриза

Важно следить за состоянием салонного фильтра, радиатора печки. Лучше проверить обогрев заранее, еще до наступления первых холодов

Как отключить ДХО без вмешательства в проводку

На автомобилях LADA дневные ходовые огни загораются автоматически после запуска двигателя. В некоторых ситуациях необходимости в работе ДХО нет (например, во время автозапуска ночью).

Чтобы отключить ДХО на автомобилях LADA (Гранта, Калина и Приора), у которых управление светом производится при помощи МУС (модуля управления светотехникой), следует установить ручку блока в среднее положение между «кружком» и «габаритами».

Чтобы отключить ДХО на автомобилях LADA (XRAY, Веста и Ларгус), у которых управление светом осуществляется при помощи левого подрулевого переключателя, следует аналогичным образом выставить положение регулятора в промежуточное положение.

На автомобилях Lada Granta, Lada Kalina, Lada Priora и Lada 4×4 есть возможность отключить звуковой сигнал непристегнутого ремня безопасности программным путем. Для этого нужно нажить и удерживать кнопку сброса суточного пробега на панели приборов, и в течение 10 секунд 2 раза застегнуть и расстегнуть ремень. Для включения: та же процедура, только нужно 3 раза застегнуть и расстегнуть ремень.

Внимание! Всегда пристегивайтесь ремнями безопасности!

Проблемы

Мотор печки В ходе эксплуатации прибор может приходит в негодность или снижать свою эффективность.

Проверяем вентилятор на всех четырех скоростях:

• если вентилятор перестал вращаться, смотрим предохранительный элемент в блоке управления;
• если не действует одна из скоростей, причина в поломке добавочного резистора или автомобильной проводки.
• при низкой интенсивности работы вентилятора нужно прочистить решетку воздухозаборника или фильтр.

Проверяем заслонки – на максимальной скорости изменяем с помощью клавиш режимы распределения:

• если они не двигаются, проблема в их электроприводе;
• если появились скрипы заслонок печки Лада Веста, следует смазать их силиконовой смазкой.

Греем двигатель до рабочей температуры, затем смотрим, как нагреты патрубки. Проблема кроется в различной температуре этих элементов:

• вероятен минимальный уровень антифриза;
• нужно вытеснить воздушную пробку через специализированный клапан;
• если засорился радиатор, необходима замена.

Типичные неисправности печки

Наиболее распространенными проблемами с печкой на Лада Веста являются следующие:

• фактическая температура не соответствует заданной – низкий уровень антифриза (тосола), засорение патрубков радиатора или образование воздушной пробки, из-за чего дует холодным воздухом;
• в процессе работы появляется вибрация – ослабленное крепление электрического моторчика;
• недостаточный воздушный поток из дефлекторов – засорение каналов, воздуховодов;
• отопитель неактивен при его активации на приборной панели – выход из строя предохранителя (№14) монтажного блока.

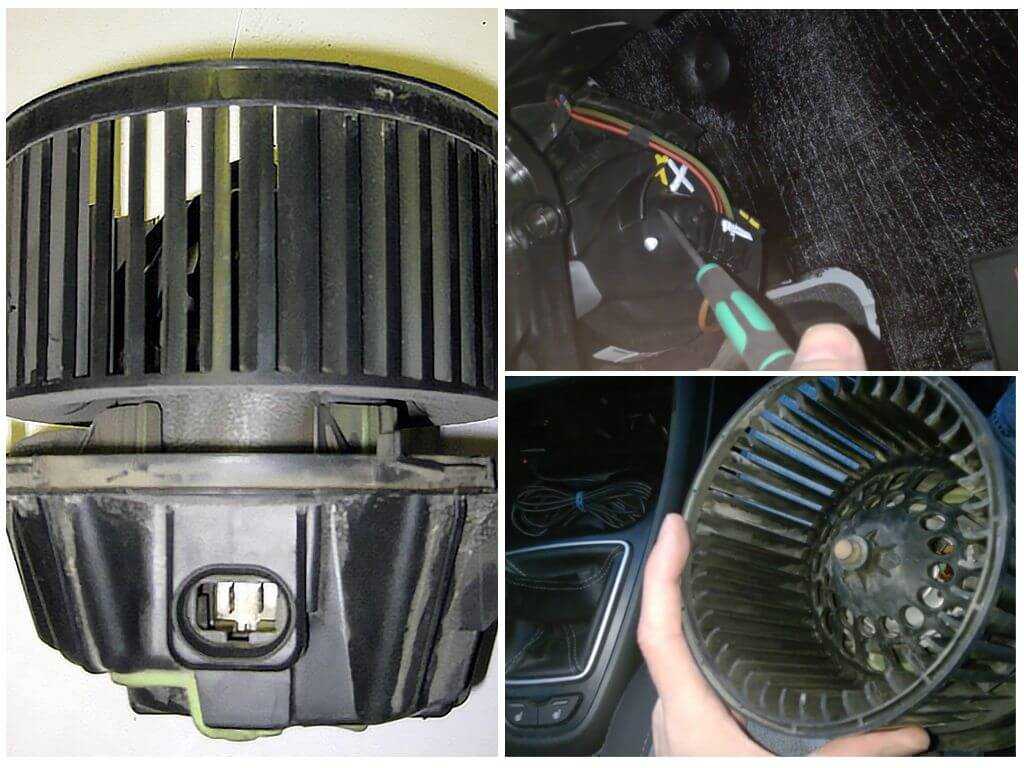

Проверка вентилятора печки

В ходе циркуляции воздушного потока частички пыли оседают на поверхности крыльчатки, вследствие чего она начинает шуметь, появляются сторонние звуки.

Чтобы очистить лопасти вентилятора от мусора необходимо обеспечить доступ к агрегату.

1. Отщелкиваем вещевой ящик.
2. Извлекаем фильтрующий элемент.
3. Справа расположен печной механизм. Прижимаем пластиковые зажимы, проворачиваем крыльчатку против часовой стрелки.
4. Извлекаем моторчик.
5. Протираем привод ветошью.
6. Устанавливаем детали в обратной последовательности.

Проверка заслонок печки

На участке между дефлекторами и вентилятором установлены заслонки. В ходе эксплуатации они выходят из строя, деформируются, повреждаются. Своими силами проверить исправность заслонки достаточно просто: нужно активировать печку на максимальной скорости. Если плохо дует, значит засорен воздухопровод. Меняйте положения заслонки. Если слышен скрип или шум, то смажьте подвижные части силиконовой смазкой.

Запотевшие окна в режиме активированного отопителя – первый признак неисправности вентиляции. Эта проблема провоцирует резкое снижение видимости на дороге и возрастание риска аварийной ситуации. Как только обнаружили запотевание, проверьте состояние вентиляции, вероятнее всего, воздуховоды засорены.

Проверка эффективности обогрева

Профилактику проводите перед наступлением зимы. Обязательно удостоверьтесь в:

• нагреве воздуха;
• изменении скоростных режимов при переключении рычага управления, при необходимости замените щетки мотора печки;
• отсутствии сторонних шумов, свиста в работе вентилятора;
• необходимости временного интервала для прогрева воздуховодов.

Водителю на заметку! Левый и правый патрубки должны быть одинаковой температуры. В противном случае – это признак неисправности системы отопления.

ПРОВЕРКА ВЕНТИЛЯТОРА ПЕЧКИ

Ручкой регулировки скорости вентилятора поочередно переключаем четыре скорости. Проверяем, как дует из воздуховодов по мере увеличения скорости вращения вентилятора.

• Если печка не работает (вентилятор не вращается вообще) — проверяем предохранитель в монтажном блоке (F45).
• Если не работает только одна или несколько скоростей вентилятора, то возможно причина в неисправности дополнительного резистора или проводки автомобиля.
• Если печка дует плохо (интенсивность воздушного потока низкая), значит, засорена решетка воздухозаборника или воздушный фильтр салона.

Советуем прочитать наши статьи

В чем главная проблема Lada XRAY?

Как Лада XRAY будет себя чувствовать через пять лет или 100 тысяч километров

Лада Хray c отключенным ESP: видео тест-драйв

Как снять генератор на Лада X Рей

Про печку

Многие водители, которые пересели на Весту с Калин, Приор, отмечают, что в старых машинах салон прогревается быстрее. Печка в них теплее, лучше греет, я с этим тоже согласен.

До этого я тоже ездил на Калине, на ней печка будет посерьезнее. В Ладе Весте меня тоже отопитель устраивает, но в нем нет определенного запаса. Такое чувство, что печка работает на пределе, и как-то сделать пожарче, сильнее протопить салон нет возможности.

Я решил разобраться, с чем это связано. Поехал в магазин автозапчастей, попросил посмотреть радиаторы отопителей Весты и Калины. Я сильно удивился. Вестовский радиатор намного меньше калиновского – по площади, размерам, весу.

Он выглядит игрушечным. Калиновский радиатор печки внушает гораздо больше доверия.

Конечно, в радиаторе размеры – не главное

Важно, из чего и как он сделан, площадь поверхности, с которой забирается тепло, количество ребер. Но, если посмотреть визуально, то калиновский внушает гораздо больше доверия

КПД у него выше, и прогревать салон он будет лучше.

Плюс ко всему салон в Ладе Весте больше, просторнее, много воздуха, который нужно прогревать. В Калине салон меньше. Получается, что на более маленькой Ладе Калине или Приоре стоит более крупный радиатор печки. А в Весте наоборот он меньше.

Лада Веста печка: симптомы поломок и лечение

В автомобиле Лада Веста печка обогревает салон, но как оказалось это не единственная ее функция. Пользуются ей не только зимой, но и летом. На территории Российской Федерации преобладает умеренный климат

Холодной зимой важной функцией на автомобиле Лада Веста становится печка. Этот узел необходим при дожде, стуже, когда нужно быстро убрать запотевание стекол, согреть мало двигающихся людей в салоне

В продвинутой комплектации Лада Веста – создать кондиционером комфортную температуру при жаркой погоде. Печка Лады Весты справляется со своей задачей хорошо. Но как в любом автомобиле случаются проблемы: протекает радиатор печки, шумит вентилятор, или идет вибрация. Замена печки актуальна на автомобиле Лада Веста не только зимой но и летом. Читайте статью и Вы будете в тепле и комфорте в своей машине.

Печка Лада Веста дует неравномерно. Пассажир мерзнет

Бывает и такое. Даже на новых автомобилях независимо от комплектации и типа климатического оборудования (кондиционер или климат-контроль) теплый воздух может поступать в водительскую зону, но ноги пассажира будут обогреваться недостаточно.

Блок управления климатом в комплектации Люкс

Причин этому есть несколько. Если двигатель нормально набирает рабочую температуру, радиатор печки прогревается нормально и других отклонений в работе отопителя не выявлено, ищем причину неравномерного обдува по таким направлениям.

Отток прогретого воздуха в бардачок

Злополучное окошко в полости бардачка

Известная проблема, однако для новичков она может стать новостью. Конструкторы позаботились о том, чтобы летом в бардачке всегда можно было держать прохладную бутылку с Кока-Колой. В машинах с кондиционером или климат-контролем использован дополнительный воздуховод, подключенный к полости бардачка.

Теоретически поток воздуха сюда должен регулироваться поворотным клапаном. Однако в реальности это не так. Зимой поворотная заслонка часто самопроизвольно открывается, то ли от тряски, то ли от недостаточно плотной конструкции, то ли от того и другого.

Клапан в бардачке открыт

По умолчанию поворотная заслонка должна быть закрыта с завода. Это первое, что нужно проверить, если мы увидели, что в пассажирской зоне температура ниже, чем в водительской. Открываем бардачок и находим эту самую заслонку слева на стенке.

Так и только так клапан в бардачке должен выглядеть зимой

Некоторые на зиму заклеивают ее скотчем или прикручивают саморезом, глушат воздуховод принудительно. Если заслонка самопроизвольно открывается.

Заслонка отопителя не фиксируется

Куда более серьезная ситуация с заслонкой распределения воздуха на корпусе печки. Это фирменная болезнь всех ВАЗовских болидов. Даже на Приоре с самого рождения был такой дефект, но по каким-то причинам его успешно перенесли на Лада Веста и Иксрей. И, судя по всему, ликвидировать не собираются.

Значит, сделаем это сами.

Проблема в том, что заслонка уже с завода имеет люфт. А это значит, что не полностью перекрывает каналы воздуховода, когда хочет, тогда подает воздух и на стекло, и на дефлекторы панели. Чтобы устранить это безобразие, вначале доберемся до корпуса отопителя и получим доступ к заслонке.

К счастью, снимать переднюю панель для этого нет нужды. Достаточно открутить 5 винтов крепления бардачка. У них головки под биту TORX T20.

Теперь нужно аккуратно отключить подсветку бардачка. Желательно сбросить минусовую клемму с аккумулятора.

Теперь отстегиваем правую накладку передней панели. Для этого нужно частично снять уплотнитель правой двери. Отодвигаем накладку в сторону, вынимаем бардачок на себя. Делаем это аккуратно, потому что справа находится концевик крышки бардачка.

Получаем полный доступ к приводу заслонки и видим такую картину. Можно набросить клемму на аккумулятор и, нажимая кнопки управления климатом, посмотреть, как ведет себя заслонка в разных положениях.

Заслонка имеет солидный люфт

А ведет она себя не очень корректно. Люфт не позволяет ей перекрывать нужные воздуховоды. Чтобы избавиться от люфта и заставить заслонку перекрывать воздух тогда, когда это нужно, ставим дополнительную колхозную пружинку.

Для этого сверлим (или проплавливаем) отверстие в корпусе печки под пружину. Затем натягиваем ее и любуемся результатом. Пружинку нужно подобрать не слишком жесткую, чтобы мотор-редуктор привода заслонки не испытывал лишних нагрузок.

Теоретически в этом месте нужно просверлить отверстие, чтобы вставить пружинку. Но добраться туда дрелью проблематично. Поэтому просто прожжем пластмассу раскаленным куском проволоки.

Таким образом мы избавимся от неравномерного распределения воздуха по воздуховодам печки и сделаем прогрев салона Лада Веста более-менее равномерным.

Проверка вентилятора печки

Фильтр салона Весты размещен над лопастями узла. Работа фильтрующего элемента заключается в сборе пыли, мусора, попадающих с улицы. Не исключено проникновение этих частиц внутрь вентилирующего устройства. Листья или камушки начинают вращаться внутри крыльчатки – вентилятор шумит.

• Чтобы его почистить, нужно сделать доступ к нему свободным;
• Для этого снимаем бардачок, вынимаем фильтрующий элемент;
• Теперь, с правой стороны корпуса печи находим механизм. Зажимаем лепесток, расположенный вверху, поворачиваем крыльчатку против часовой стрелки, вынимаем моторчик;
• Чистим мотор салфетками, ватными палочками. Одна из причин медленно работающего механизма – плотный слой пыли на стенках;
• Устанавливаем агрегат на место, собираем пластик салона.

Если вентилятор Лады не дует совсем – причиной может быть перегоревший предохранитель. Тогда ничего вам разбирать не нужно, достаточно заменить элемент цепи в блоке управления предохранителями.

Элементы системы вентиляции и отопления

Корпус печки (на рис №5) находится в салоне автомобиля под каркасом панели приборов. Внутри корпуса находятся:

• радиатор отопителя;
• электровентилятор;
• регулятор частоты вращения вентилятора (РЧВ) или дополнительный резистор;
• заслонка распределения потоков воздуха;
• моторедуктор, регулирующий заслонки;
• воздушный фильтр.

Радиатор печки отдает тепло для обогрева салона. Располагается внутри корпуса с левой стороны. Для его замены придется снять верхний каркас (накладку) панели (торпедо).

Электровентилятор нагоняет воздух в салон автомобиля через воздуховоды. Находится с другой (с правой) стороны корпуса. Доступ к нему открывается после снятия бардачка.

Добавочный резистор предназначен для регулирования оборотов вращения электродвигателя вентилятора. Он установлен на корпусе отопителя со стороны водителя.

Салонный фильтр очищает поступающий в салон воздух. Находится в блоке отопителя со стороны пассажира. Замена его производится из салона автомобиля (а не из моторного отсека, как на Гранте, Калине или Приоре). Кроме этого ресурс фильтрующего элемента 30 000 км, а не привычные 15 тыс км.

Работа мотор-редуктора заключается в регулировании положения заслонки, которая распределяет воздух по салону. Как это происходит показано на видео:

Датчики температуры воздуха в салоне и на улице передают показания блоку управления двигателем (ЭБУ).

Блок управления печкой (отопителем) и кондиционером (САУКУ) предназначен для регулирования температуры воздуха в салоне, изменения скорости и направления воздушных потоков, управления подогревами. В зависимости от комплектаций, САУКУ может немного отличаться. Всего их три вида:

1. САУКУ без кондиционера;
2. САУКУ с кондиционером;
3. САУКУ с климат-контролем.

Неисправности печки

Лада веста теплая машина. В автомобиле должно быть тепло и комфортно. Если это не так, значит случилась поломка одного из элементов отопителя. С какими неполадками можно столкнуться:

• Температура подаваемого воздуха не соответствует заявленной (системе не хватает антифриза, засорен радиатор печки Лады Весты, в патрубках образовалась воздушная пробка и т.д.);
• Вибрация печки или посторонний шум (скорее всего это электроприводное вентилирующее устройство);
• Слабый либо чрезмерный поток воздушных масс (неправильно работают заслонки);
• Не работает отопитель совсем (могут иметься неполадки электронной системы управления, серьезные повреждения корпуса печки и прочее).

Управление печкой и кондиционером

Блок «Classic» без кондиционера

Левый регулятор (№9) — управление температурой подаваемого воздуха; Правый (№17) — регулирование воздушного потока; Кнопки (№11-16) — установка направления потоков воздуха.

Блок «Comfort» с кондиционером

Левый регулятор дополнительно имеет функцию включения кондиционера (№18), а правый — включение рециркуляции воздуха (№19). В остальном управление температурой подаваемого воздуха, скоростью вентилятора и распределением воздушного потока версии системы «Комфорт» аналогично версии «Классик».

Блок «Luxe» с климат-контролем

На блоке управления меняются две кнопки:

• Режим «Defrost MAX» (№24) — принудительно включается кондиционер (если позволяют условия), электрообогрев лобового и заднего стекла и боковых зеркал заднего вида. Весь поток воздуха направляется в сопла обдува ветрового и передних боковых стёкол, устанавливается максимальная скорость и температура воздуха.
• Режим «AUTO» — в этом режиме автоматически устанавливаются в зависимости от наружной температуры воздуха, температуры воздуха салона и температуры теплоносителя системы охлаждения двигателя, интенсивность потока воздуха (скорость вентилятора) и тот или иной режим распределения воздушного потока.

Также претерпел изменения информационный дисплей (№10), шкала температуры воздуха заменена на цифры.

Как работает печка

От отопителя Лада Веста в сторону стекол, сидения и пола направлены воздуховоды. Регулировка воздуха в различных направлениях осуществляется центральными дефлекторами. Мощность тепла контролируется колесиком на отопительном приборе.

Тольяттинский завод по-новому подошел к обогреву нижней части салона автомобиля. Теперь сопло воздуховода расположено прямо над ступней правой конечности, а не сбоку, как раньше.

В зависимости от комплектации различается порядок управления печкой.

• Для «Классик» (без кондиционера) – левый регулятор ответственен за температуру воздуха, а правый – изменяет направление.
• Комплектация «Комфорт» имеет кондиционер. По сравнению с базовой версией здесь добавлена функция включения циркуляции.
• Для «Люкс» разработчики установили климат-контроль. Посредством режима Defrost MAX кондиционер включается самостоятельно. Также эта функция позволяет обогревать стекла и боковые зеркала.

Вывод

Процесс самостоятельной замены печного отопителя вовсе не сложный, но требует внимательности со стороны мастера. В случае возникновения сложностей обратитесь за помощью к специалистам автомастерской.

Электрики советуют приобретать оригинальные детали, что гарантирует совместимость с моделью вашего автомобиля.

Тщательно сверяйте серийные номера со справочными данными, указанными в руководстве по эксплуатации Лада Веста.

Снятие блока системы отопления и кондиционирования

Подготавливаем автомобиль, открываем капот и отсоединяем минусовую клемму аккумулятора.

Сливаем охлаждающую жидкость, согласно статье – «Замена охлаждающей жидкости».

Выпускаем хладагент для автомобилей с климатической установкой, в соответствии с требованиями инструкции на оборудование.

Отсоединяем подводящий и отводящий патрубок системы отопления от радиатора отопителя и блок трубопроводов системы кондиционирования от испарителя, как описано в статье – «Снятие модуля приборной панели».

Снимаем каркас панели приборов в соответствии со статьей – «Снятие каркаса панели приборов».

Ключом на 13 откручиваем болты 2, рисунок 1, крепления поперечины 1 панели приборов к кузову.

Головкой на 10 откручиваем болты 2, рисунок 2, крепления блока 3 системы отопления, вентиляции и кондиционирования к поперечине 1.

Головкой Torx 20 откручиваем винты 2 и 3, рисунок 3, крепления левого 1 и правого 4 воздуховодов обогрева ног, снимаем воздуховоды.

Головкой Torx 20 отворачиваем винты 1, рисунок 4, крепления к поперечине 3 панели приборов левого 2 и правого 4 воздуховодов вентиляции салона, снимаем воздуховоды.

Отсоединяем колодки жгута проводов панели приборов от выключателя сигнала торможения, электронной педали акселератора, жгута проводов отопителя, антенного кабеля на правой стойке ветрового окна.

Снимаем поперечину панели приборов с направляющих штифтов кузова и опускаем на пол салона.

Отсоединяем трубку слива конденсата от корпуса блока системы отопления, вентиляции и кондиционирования, извлекаем блок из салона автомобиля.

Установку блока системы отопления, вентиляции и кондиционирования выполнять в порядке обратном снятию.

Перед присоединением блока трубопроводов системы кондиционирования к испарителю, устанавливаем новые уплотнительные кольца, предварительно смазав их компрессорным маслом.

Заполнить систему охлаждения двигателя охлаждающей жидкостью.

Загрузить хладагент в соответствии с инструкцией на оборудование, в зависимости от комплектации в количестве 390±20 г.
