Основные проблемы и недостатки лада приора с пробегом

Комплектность

Электростеклоподъемник R153-02 задний правый

Электростеклоподъемник R153-03 задний левый

Автовладельцам одноименной модели нелишним будет знать о том, что такое установка задних стеклоподъемников на Ладу Приору

– точнее, иметь хотя бы общую информацию о комплексе работ, объединенных данным понятием. Постараемся доходчиво описать процесс, отметив некоторые сопутствующие моменты, которые, несомненно, принесут практическую пользу отечественным автолюбителям.

Установка задних стеклоподъемников на «Приору» имеет ряд специфических особенностей. Но – обо всем по порядку.

Мастер-класс по установке доводчиков

Сначала снимаем 2 гайки на обшивке двери возле водителя. Затем приподнимаем пластмассовые клипсы и освобождаем порог автомобиля от облицовки

Осторожно отводим изолирующие шум и температуру материалы и добираемся до показанного на рисунке разъема стеклоподъемников. Обязательно следите за тем, чтобы в машине, в боковой стороне кузова, были закрыты все отверстия

Далее необходимо отсоединить существующий разъем и установить разъем нашего нового приспособления.

Это все, что необходимо сделать для установки доводчика стеклоподъемников на Ладу Приору. Теперь можно не бояться, что при выключении зажигания в автомобиле стекло окна останется опущенным. Доводчик сделает свое дело.

И это еще не все! Если вы хотите оставить машину проветриваться, закрыв ее, то функцию доводчика стеклоподъемников можно отключить.

Доработка ЭСП или опускание стекол до конца на Лада Приора

Не секрет, что Лада Приора это доработанная «десятка», поэтому этот автомобиль унаследовал некоторые недостатки. Например, нет возможности полностью опустить стекло в передней двери, в самом нижнем положении край стекла все равно торчит. Проблема решается множествами способов, но мы остановимся на самом простом из них.

Почему стекла на Приоре опускаются не до конца? Причина в том, что край стекла упирается в торец двери (один из методов заключается в вырезании отверстия в торце под стекло, как делают владельцы ВАЗ 2110).

Чтобы не делать лишних отверстий предлагается сместить нижнее крепление электростеклоподъемника «Форвард» в сторону петли на 2-3 см. Если моторчик ЭСП будет упираться, то можно немного подогнуть металл двери. Таким образом, стекло будет опускаться чуть в сторону, и не будет упираться в бок двери. Такой незначительный перекос не сказывается на скорости работы стеклоподъемника.

Теперь стекло опускается полностью:

А как вы решили проблему с опусканием стекла Приоры? Напомним, на сайте можно найти другие полезные советы по доработке и ремонту этого автомобиля, ищите необходимую информацию по содержанию.

Источник

Распространенные неисправности

Неисправности механизма, поднимающего стекла, могут иметь электрический или механический характер. Независимо от характера поломки, ремонт можно выполнить самостоятельно (автор видео — Се Дан).

Механические поломки можно обнаружить без зажигания.

Ниже перечислены типичные неисправности, связанные с механикой:

  • износ зубьев на шестерне устройства;
  • западание щитка;
  • дефектный тросовый механизм может растянуться или испортиться, а в дальнейшем при эксплуатации соскочит с направляющих роликов;
  • заклинивание механизмов из-за окисления подвижных частей;
  • износ подшипника редуктора.

Среди электрических причин, почему не работает стеклоподъемник на Приоре, можно выделить следующие:

  1. Если не работают все четыре стеклоподъемника, то в первую очередь следует проверить предохранитель с номером F31. Он расположен в монтажном блоке управления электропитанием. Если элемент сгорел в результате короткого замыкания, его следует заменить. При этом желательно проверить всю проводку.
  2. Зависание или западание щеток моторчика электропривода. Это происходит из-за перегрева графитовых щеток, плавится гнездо из пластика, в котором они находятся. Таким образом, щетки прилипают к своему гнезду и теряют подвижность.
  3. Отсутствие напряжения на клеммах электродвигателя. Причиной может быть обрыв цепи. Поломку нужно искать в реле или блоке управления. Кроме того, следует почистить контакты.

Схема стеклоподъемников Приора

Схема стеклоподъемников автомобиля Lada Priora

Несмотря на то, что принцип управления стеклоподъемниками осуществляется точно так само, как и в других моделях, автомобиль Lada Priora использует несколько иную схему стеклоподъемников. Главным отличием от остальных моделей является отсутствие блока стеклоподъемников. Ими управляет интегрированный контроллер электропакета. Конструкторы сделали такую конструкцию для обеспечения удобства управления. Чтобы полностью открыть и закрыть стекло водителю не нужно удерживать клавишу управления. Все, что потребуется в такой ситуации — зажать кнопку на протяжении определенного времени. Если не уложиться в заданный временной период, отпустив клавишу слишком рано, стеклоподъемник прекратит подъем или опускание стекла. В данном случае кнопки не вызывают коммутацию сети, как на ряде других моделей. Они выполняют функцию датчика, передавая информацию на электронный блок.

Помимо применения электронных блоков, схема работы стеклоподъемников автомобиля Лада Приора 2014 подает питание к электроприводу специфическим способом. Один из имеющихся в системе проводов имеет многофункциональный характер. Он может участвовать в управлении зеркалами, подаче питания, а также управлять соленоидом блокировки двери. Следовательно, данный провод может менять полярность, в зависимости от особенностей включенного потребителя.На левую и правую сторону провода подсоединяют отдельно к разъему Х1. В данном случае используются выводы 4 и 6. Данное свойство очень полезно при поиске потенциальных неисправностей цепи.

Вам так же может понадобиться совет про коды ошибок Лада Приора с помощью которых вы выявите неисправность своего автомобиля.

Как искать неисправности в присутствующей схеме автомобиля Lada Priora, если стеклоподъемники пассажирских дверей перестали работать? Все электростеклоподъемники вряд ли сломаются сразу. Если же пришлось столкнуться с такой поломкой на практике, скорее всего, проблема заключается в электронном блоке управления электропакетом. Стоит отметить, что поломка единичного стеклоподъемника очень распространена на практике, особенно на автомобилях первого выпуска. Причина опять-таки заключается в неисправности блока, когда схемы, отвечающие за управление электростеклоподъемниками, полностью или частично выгорают. Это связано с недоработками схем заводом-изготовителем. Эта же причина могла спровоцировать работу стеклоподъемников рывками. Как результат, завод-изготовитель блоков полностью устранил неполадку, но это не улучшило ситуацию, так как старые модели все равно страдают данной «болезнью». Но не нужно надеяться на то, что все проблемы заключаются лишь в (прямо говоря) нестабильном блоке. Тем более не следует верить в то, что замена модуля управления исправит ситуацию. Существует ряд других причин, по которым могут возникнуть неисправности.

Электро схема стеклоподъемников Лада Приора

Поиск проблемы следует начинать с проверки правильности работы замка блокировки дверей, внутри которых перестал работать подъемник. Если замок также отказался работать, необходимо проверить, есть ли минус или питание от модуля управления стеклопакетом, разъем Х1, вывод 4 и (или) 6, в зависимости от неисправности борта. Подсоедините контрольную лампу с корпусом автомобиля, одновременно нажав любую кнопку на электростеклоподъемнике. Повторите операцию снова, но уже с плюсовым проводом. Удостоверьтесь в правильной работе выводов 1, 13, 5 и 11. Если во всех случаях контрольная лампа будет гореть, значит, проблем в работе блока управления нет. Скорее всего, имеет место проблема в электроприводе, либо излом в проводке. После снятия обшивки подключите контрольную рампу между двумя проводами, которые идут к электроприводу. Если во время включения кнопки подъема/опускания лампа начнет светиться, это значит, что проблемы в электроприводе. В противном случае вы имеете дело с изломом провода.

По сравнению с пассажирскими стеклоподъемниками, водительский использует немного другую схему. Это связано с тем, что водитель может управлять сразу всеми модулями в салоне. Не применяя диагностическое оборудование, водитель может проверить замыкание или целостность на массу провода, который подает сигнал, а также питание на модуле дверей водителя.

pol-z.ru

Прошиваем иммобилайзер

Как правило, Приора комплектуется штатным иммобилайзером АПС-6. Это, как уже сказано, необязательная процедура, но если бюджет не позволяет вложиться в охранную систему, разбираться со всей этой электронной «начинкой» неминуемо придется. Кроме стеклоподъемников, иммобилайзер контролирует еще несколько систем машины, даже задних фар. Но основную проблему представляет именно то, что в а/м Приора иммобилайзер конструктивно объединен с контроллером стеклопакета.

Приора неплохо поддается тюнингу. Нашлось решение и для иммобилайзера. При обучении иммобилайзер записывает свой код в энергонезависимую область памяти ECU, которая сохраняется в отключенном состоянии. Чтобы отключить иммобилайзер надо очистить эту ячейку памяти в ЭБУ.

Для этого от иммобилайзера надо отсоединить разъем родной проводки. Далее, нужно определить тип к ЭБУ. От этого будет зависеть способ перепрошивки. Если это Bosch M1.5.4, необходимо его вскрыть и установить на место штатного специально подготовленный чип с программой очистки EEPROM ЭБУ и включить на несколько секунд зажигание. Для некоторых ЭБУ надо скачивать из интернета специальные программаторы.

 Загрузка …

Проверка блока управления электропакетом (ЦБКЭ)

Сложность определения причины неисправности ЭСП заключается в том, что пару проводов (Х1-4 или X1-6), идущих от ЦБКЭ имеют многофункциональный характер. То есть один провод может менять полярность в зависимости от функции (управление зеркалами, подача питания, управление центральным замком).

С помощью контрольной лампы, подключенной на корпус автомобиля проверяем питание от модуля управления стеклопакетом (Х1-4 или X1-6, в зависимости от борта), одновременно нажимая кнопку на двери. Аналогичным образом проверяем X1-1, X1-13, X1-5 и X1-11. Если во всех случаях лампа горит, значит блок ЦБКЭ исправен. Блок с кнопками управления ЭСП на водительской двери управляет сразу всеми модулями в салоне, поэтому в некоторых случаях определить неисправность без диагностического оборудования не получится.

А вы сталкивались с проблемами в работе ЭСП? В чем была причина? Отремонтировали стеклоподъемник? Самое время заняться доработками Лада Приора.

Источник

Устройство и виды стеклоподъемников

На Лада Приора на передних и задних дверях установлены отпускные стекла. Для их подъема и опускания используется стеклоподъемный механизм. Управление стеклоподъемниками осуществляются с помощью кнопки на модуле двери машины. Водитель может управлять движением стекол всех дверей, а пассажир только своей стеклом своей двери. По принципу работы устройства разделяются на реечные и тросовые.

Несмотря та то, что стеклоподъемный механизм Приоры похож с другими моделями, его отличие состоит в отсутствии блока стеклоподъемников. Его функцию выполняет встроенный контроллер управления электропакетом (ЦБКЭ), расположенный недалеко от ЭБУ.

Кроме того, питание к приводу подается тоже специфическим образом. Один из проводов является многофункциональным. Он меняет полярность в зависимости от выполняемой функции: управляет центральным замком, зеркалами, подачей питания. Это усложняет поиск неисправностей и ремонт стеклоподъемника.

Причины поломки

Стеклоподъемники «Приоры» ломаются из-за долгого нахождения автомобиля в условиях регулярных низких температур, проблем с электронным блоком управления, выхода из строя предохранителей, износа моторчика и других компонентов подъемника, а также перекоса стекла.

Прежде чем осуществлять ремонт, необходимо продиагностировать те системы авто, в которых может скрываться причина поломки данного элемента. Диагностику лучше всего проводить с использованием инструментов и устройств, например, тестер позволит понять, поступает ли напряжение к моторчику стеклоподъемника.

После выявления причины неисправности можно приступать к ремонту.

Установка подъемников на задние двери

Электростеклоподъемники являются необходимым элементом комфорта. Но с Приорой все не так просто. Штатной проводки (если, конечно, у вас не люксовая версия) для установки подъемников в задние двери не хватит. И первое, чем придется заняться, протяжка необходимых проводов от управляющего блока до дверей. К тому же это не единственная сложность. На некоторых версиях без задних ЭСП реле для них установлены, а блок управления имеет всего 2 кнопки. Таким образом, чтобы установить подъемники назад нужно менять управляющий блок на четырехкнопочный.

При замене блока могут возникнуть проблемы с иммобилайзером штатной противоугонной системы. Его нужно либо деактивировать, либо перепрограммировать. Это зависит от того, нужна ли вам заводская сигнализация. В общем, процедура, которая сама по себе не слишком сложна, в комплектациях Приоры, отличной от люксовой, осложняется все больше.

Для того чтобы установить электростеклоподъемники на Приору, потребуется набор ключей, сами подъемники и отвертка. Затраты времени от 15 минут на дверь без учета возни с иммобилайзером. В некоторых случаях потребуется до пяти часов работы.

Но даже правильная вроде бы установка не гарантирует, что стеклоподъемники Приора сразу начнут работать. В Приоре достаточно сложная схема проводки, особенно для тех, кто не проделывал с ней никаких манипуляций ранее. А если еще и нет реле в задних дверях придется их приобретать и устанавливать.

Кстати, проверить их наличие легко: когда пользуетесь стеклоподъемником на передней двери, в задних будут раздаваться тихие щелчки. Это и есть работающие задние реле, вполне пригодные для установки нештатных ЭСП, совместимых с вашей машиной. На автомобильных форумах есть немного информации по этому вопросу.


Еще надо знать, как снять подъемник для его замены или ремонта. Тут все проще, вытаскиваем стекло, отключаем разъем электромотора, ключом на десять откручиваем крепежи и вытаскиваем сам механизм через специально предусмотренное отверстие. И так с каждой дверью. Обшивку перед началом работ обязательно надо снять.

Устанавливается стеклоподъемниик на Приору в комплектации Норма в его штатное место. Далее, надо подключить кнопки задних дверей, учитывая, что на каждой из кнопок располагаются 3 контакта (на питание, массу и общий провод). Провода с 1 и 3-го контактов надо самостоятельно подвести к блоку управления под приборной панелью. Общий провод соединяется с одним из проводов, отходящих от контроллера. После этих операций соединяем каждый подъемник приора с электромотором.

Чтобы подключить к подъемнику электропривод сначала нужно извлечь из контроллера силовой разъем. В нем как раз два пустующих гнезда. Только надо вынуть фиксатор, чтобы без проблем подключить необходимые для работы подъемников провода. Еще нужно провести провода в соответствующие разъемы задних дверей (их цвета красный с черным). Протягивать их проще всего вдоль родной проводки ВАЗ Приора. На блоге drive2.ru есть подробная инструкция по этому моменту с фотографиями. В целом стеклоподъемники Приора достаточно просты в инсталляции и демонтаже.

Инструкция по снятию и установке

Для проведения работ понадобится ключ на «10» и пластиковые или деревянные клинья

Важно знать, как снять стеклоподъемник на передних дверях, демонтаж и установка задних стеклоподъемников на Приору осуществляются аналогично

Процедура состоит из следующих действий:

  1. В первую очередь в целях безопасности необходимо обесточить автомобиль, сняв отрицательную клемму с аккумуляторной батареи.
  2. Далее снимается обшивка дверей.
  3. Затем нужно поднять или опустить стекло, чтобы был доступ через верхний проем двери к болтам, с помощью которых обойма стекла крепится к ползуну устройства. Эти болты следует открутить.
  4. На следующем этапе, следует поднять стекло руками вверх до конца и закрепить его положение с помощью приготовленных клиньев.
  5. Затем нужно отсоединить колодку со жгутом проводов от механизма подъема стекла.
  6. После этого выкручиваются гайки, благодаря которым держится моторедуктор.
  7. Затем выкручиваются крепежные гайки направляющей устройства.
  8. Когда все гайки откручены, стеклоподъемник вынимается через технологическое отверстие. Снимая механизм подъема стекла, нужно следить, чтобы стекла были надежно зафиксированы.
  9. Установка устройства осуществляется в обратном порядке.

Порядок действий, когда не работает стеклоподъемник

Схема стеклоподъемников Приоры отличается от привычных, где используются реле и предохранитель стеклоподъемника. АвтоВАЗ сделал управление стеклами при помощи контроллера управления электропакетом (ЦБКЭ), который находится около ЭБУ.

1. В монтажном блоке проверить предохранитель ЦБКЭ (F31, 30A).

2. Снять обшивку двери и проверить напряжение на клеммах электродвигателя стеклоподъемника с помощью мультиметра или тест-лампы на 12В.

Если напряжения нет, тогда проверяем исправность:

  • блок управления стеклоподъемниками (кнопки в дверях)
  • проводки (соединение разъемов)
  • блока управления электропакетом, который находится над блоком ЭБУ (об этом ниже)

Если на электродвигатель ток приходит, но стекло не двигается, значит проверяем:

  • неисправность моторчика стеклоподъемника (например, западение/залипание щеток двигателя привода, износилась пластиковая шестерня в редукторе)
  • перетерся тросик стеклоподъемников
  • стекло зажато (перекос)

Самыми частыми проблемами стеклоподъемников являются:

  • Неисправный блок управления стеклопакетом (ЦБКЭ)
  • Неисправность электродвигателя стеклоподъемника
  • Перекос, обрыв тросика стеклоподъемников
  • Плохой контакт

Неисправности, требующие ремонта в автосервисе

Причиной поломки стеклоподъемника могут быть не только механические, но и электронные неисправности. К таким относится поломка центрального блока электроники автомобиля. При его выходе из строя самостоятельный ремонт данного агрегата невозможен. Требуется полная диагностика и устранение поломок в специализированном сервисном центре.

Все дело в том, что ЦБКЭ имеет ряд многофункциональных проводов, которые в одно и то же время отвечают за функционирование центрального замка, поворотных маячков, электрического подогрева стекол и зеркал. При попытке устранить электронную причину поломки подъемника стекол можно лишь усугубить проблему.

Где находится блок комфорта Приора

Для получения доступа к изделию, потребуется открутить защитные пластмассовые стенки центральной консоли автомобиля. Они расположены с левой стороны от переднего пассажирского сиденья и с правой от педали газа, с водительской стороны. Само устройство располагается над блоком управления. Для того чтобы извлечь устройство потребуется ключ на 10 и крестовая отвертка.

Распиновка блока комфорта Приора

Основными, важными элементами устройства являются:

  1. Так называемые драйвера управления. Каждый драйвер отвечает за набор определенных функций.
  2. Приемник транспондера.
  3. Управление реле.
  4. Трансивер. Осуществляет связь с модулем, установленным в двери.
  5. 2 разъема. Первый отвечает за подачу питания, второй за передачу необходимой технической информации.

Как ускорить электростеклоподъемники на автомобилях LADA

Типичная ситуация, с которой сталкиваются владельцы автомобилей LADA (и иномарок), когда электростеклоподъемник (ЭСП) одной из двери начал поднимать/опускать стекло хуже, чем раньше. Разбираемся, почему стеклоподъемник стал медленно работать и как решить эту проблему.

Причины, почему стеклоподъемник плохо работает (медленно поднимает стекло):

1. Бархотки и резиновые направляющие стекла износились (смазать), есть грязь. Меняем их на новые или просто очищаем и смазываем силиконовым спреем или полиметилсилоксановой жидкостью ПМС-100.

2. Перекос направляющих стекла в двери. Аккуратно выгнуть кромки рамки двери.

3. Стекло в обойме (№12) установлено неровно. Устранить перекос стекла.

4. Электромотор неисправен. Необходима смазка.

5. На электромотор приходит низкое напряжение (всего 6,5 В ), большие потери в проводах и соединениях. Характерные особенности этого случая: пассажирский ЭСП работает медленно только с кнопки водителя. Заменяем напряжение, которое поступает на электромотор, при необходимости дорабатываем конструкцию.

Этот способ актуален для автомобилей LADA с силовым управлением стеклоподъемников (не подходит для Lada Priora и комплектаций Lada Granta/Kalina с блоком управления электроникой). В данном случае использовался автомобиль Lada Granta. На других моделях LADA процесс модернизации аналогичен.

Используем схему (5-и контактное реле с номинальным током 20 А — 2 шт). К стеклоподъемнику будет подведен постоянный плюс и минус с минимальной длиной проводов. Питание будет подаваться через реле, а кнопки будут ими управлять.

Подсоединяем провода к реле:

  • синий и зеленый толстые — это выхода на моторчик;
  • синий и зеленый тонкие — вход от кнопки;
  • желтый — постоянный плюс;
  • черный — масса.

Подключение производим «плюсу» и «минусу» жгута правой двери, идущий от кнопки стеклоподъемника. Управление, идущее от кнопки на мотор разрезаем и подключаемся по схеме.

Результат на видео:

Кстати, ЭСП на Лада Калина, Гранта и Приора работает только при включенном зажигании. А вы знаете, как сделать управление стеклоподъемником независимым?

Источник

Communities › ВАЗ: Ремонт и Доработка › Blog › Доработка окантовки ветрового стекла 2170 установленной на ваз 2110.

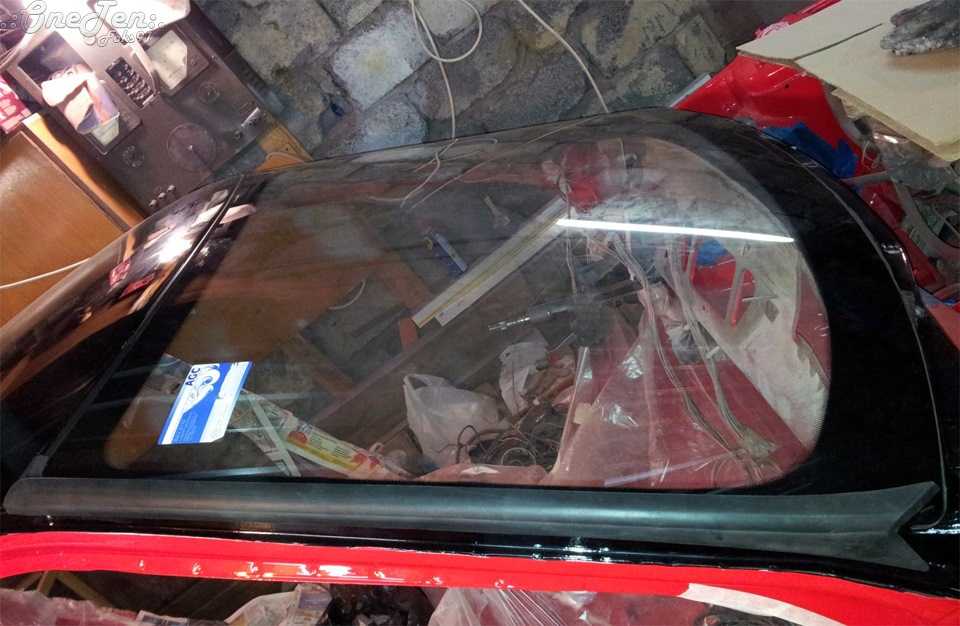

Добрый день!Многие знают, что штатный десяточный уплотнитель можно заменить на окантовку приоры.

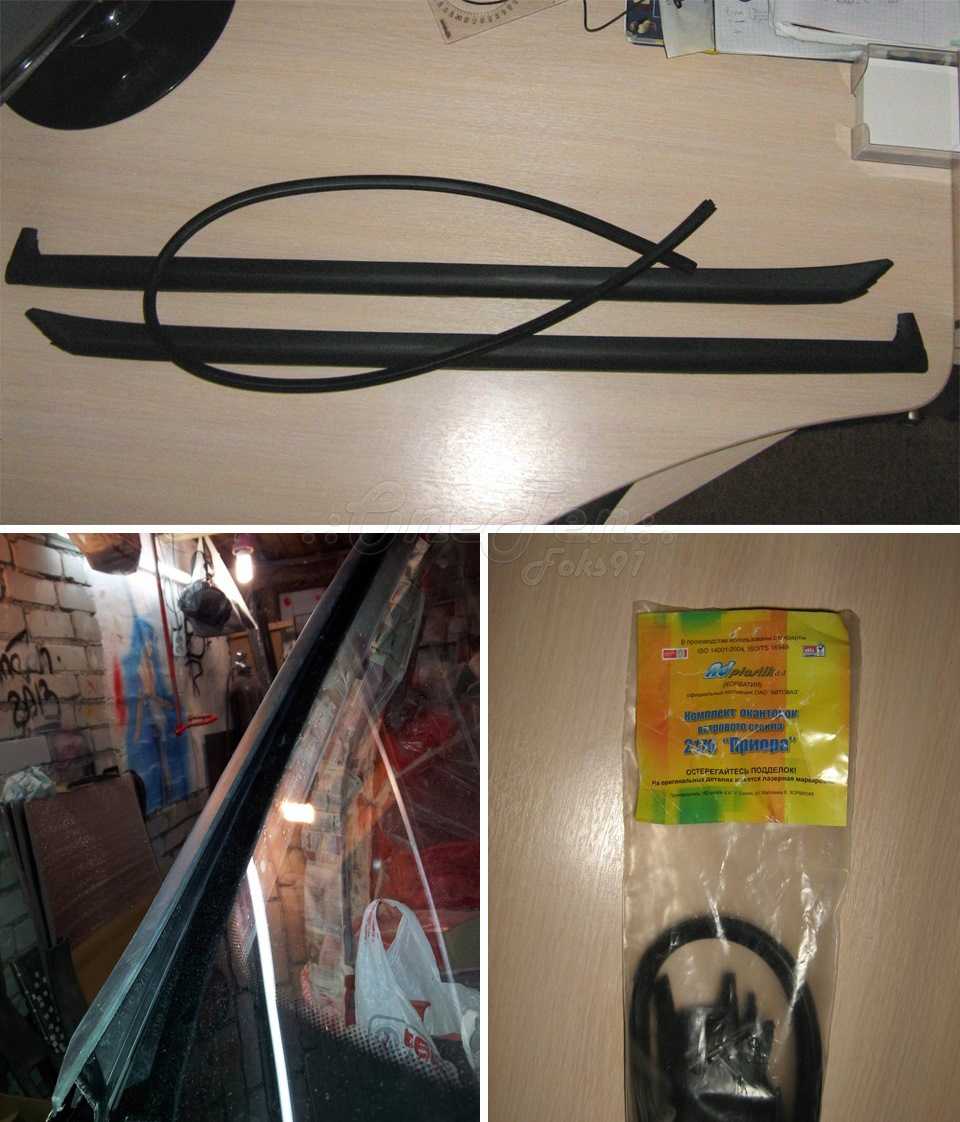

Детали:(1) 21700-5206070-00 Окантовка ветрового стекла верхняя(2) 21700-5606064-00 Окантовка ветрового стекла правая(4) 21700-5606065-00 Окантовка ветрового стекла левая

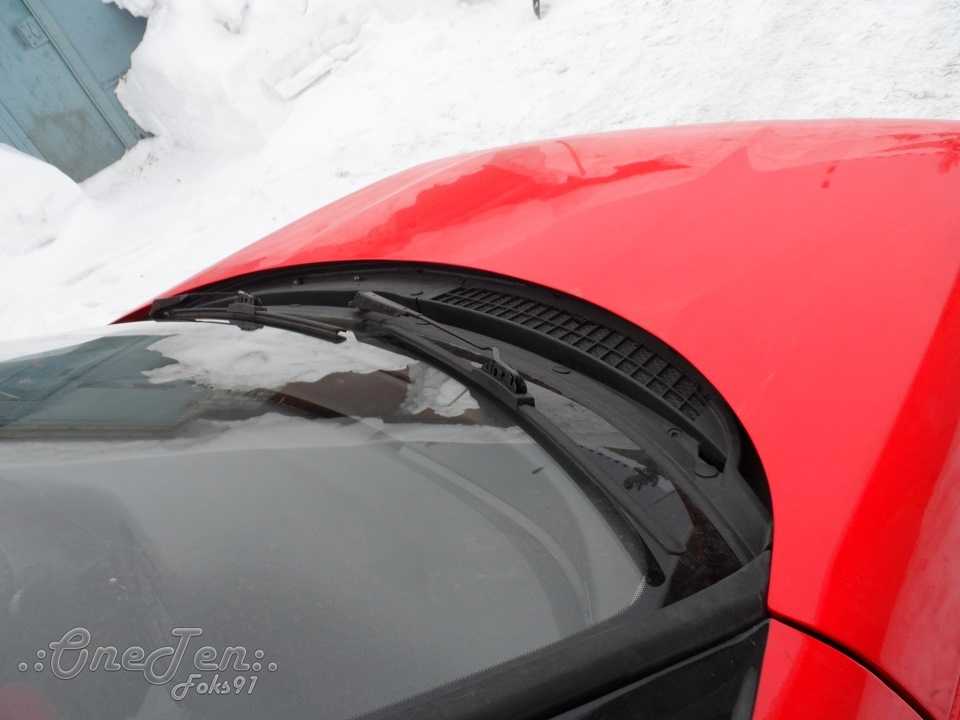

Данный комплект более функциональный. Создатели лады Приоры учли минус десятки, когда вся вода и грязь стекала с лобового стекла на боковые, и установили дефлекторы-водостоки. Плюс более интересный внешний вид.Из «истории» по установке:

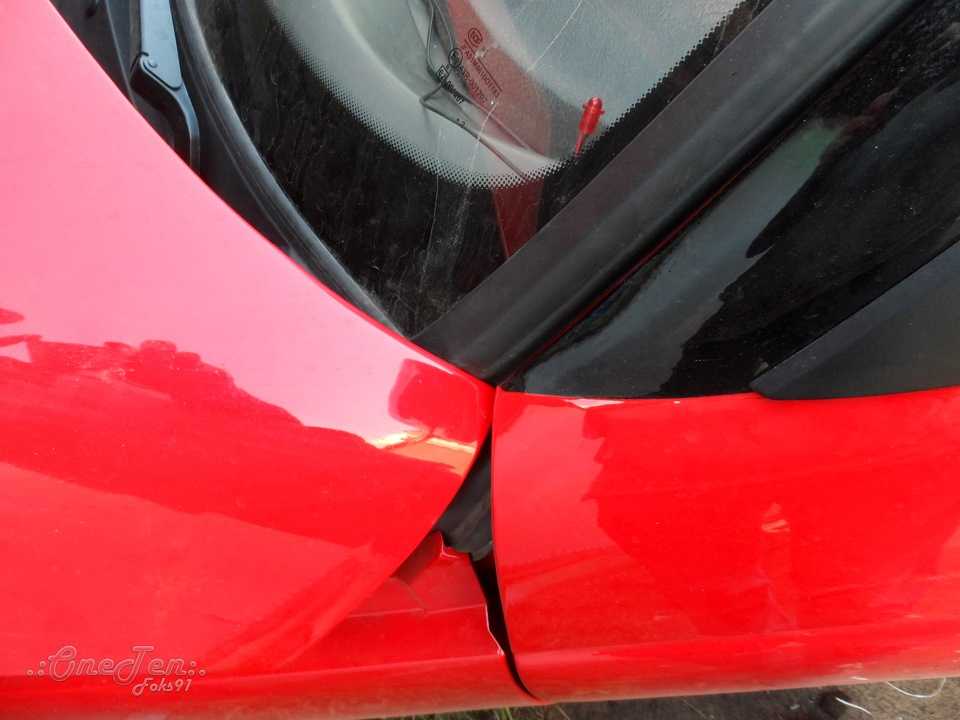

Все бы хорошо, если не одно «Но» Есть недостаток который проявляется со временем. Вначале я грешил на отсутствие опыта и самостоятельную установку. Ведь все ставят и не жалуются, а у меня опять не так…На самом деле, все объяснимо. Проблемное место — зазор между резинкой и краем капота.

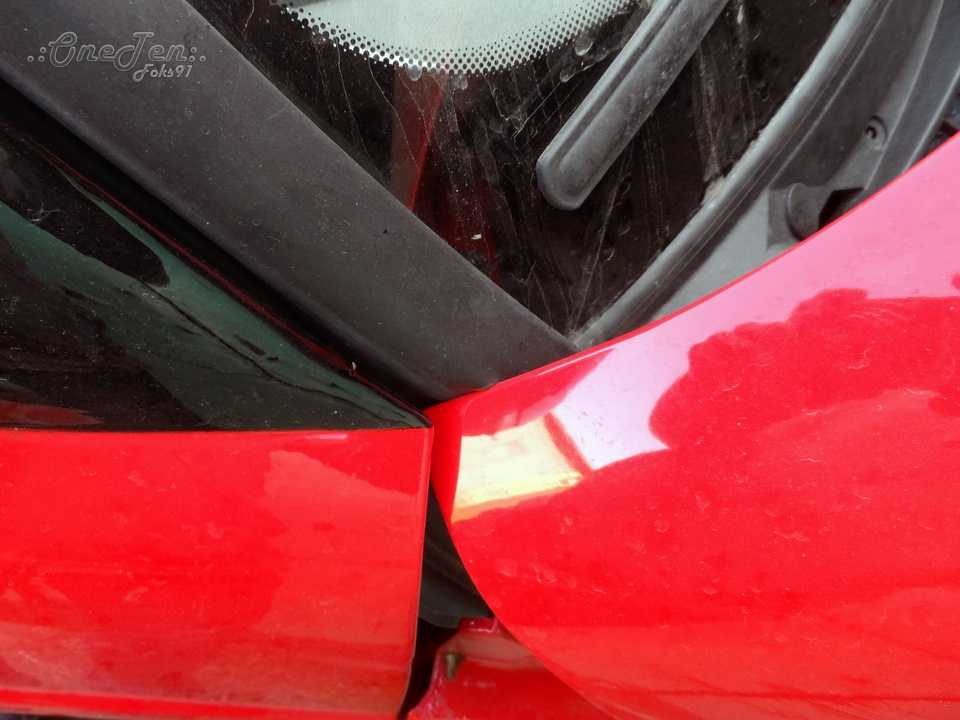

На одной резинке отчетливо видна стертая красная база(

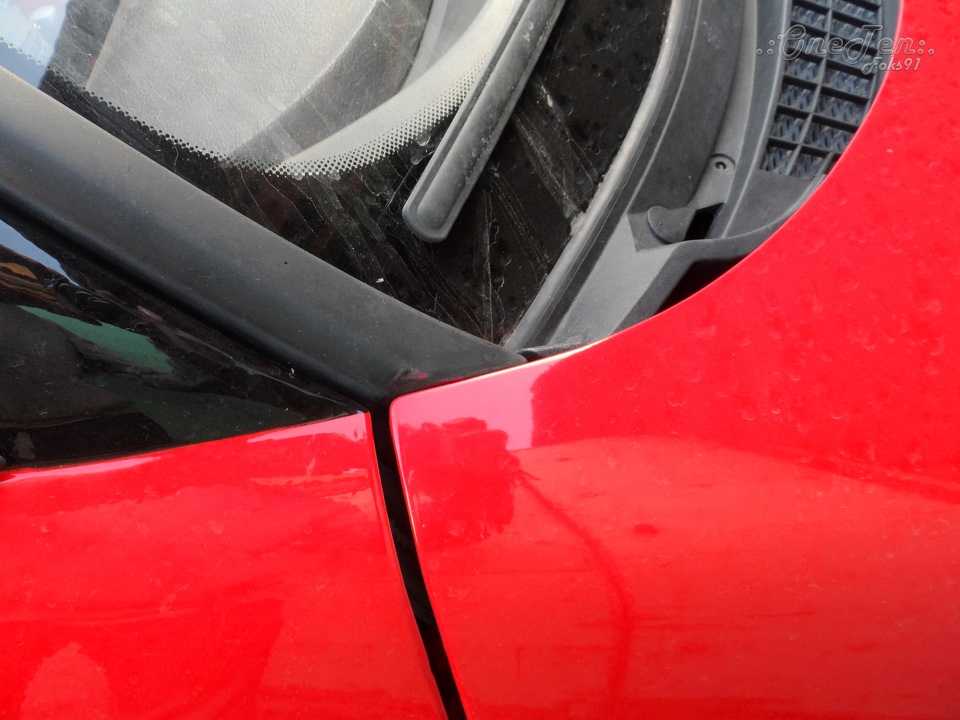

В приоре окантовка сопрягается с крылом, обе детали не подвижны, если не считать вибрации кузова. В ваз 2110 это стык с капотом. В итоге при открытии он трется об резинку и нарушается целостность лакокрасочного покрытия!Вначале клеил кусочек антигравийной пленки на край капота, но её хватало на совсем короткий промежуток времени. Плюс неприятный скрип при каждом открытии.Решено! Будем переделывать) Суть доработки в обрезке необходимого количества резины с края боковых водостоков.Да жестоко, но это лучше чем перекрашивать уголки (я это делал уже раза три…).Процесс не сложный, но лучше не торопиться и действовать предельно аккуратно!1)Находим точку наибольшего соприкосновения.2) Определяемся с необходимой формой среза и его размерами.3) Защита краски вокруг места доработки. Оклейка бумажным скотчем в несколько слоев (я делал 3-4, спасает от случайного попадания инструмента)4) Непосредственно запил окантовки. Обработкой резины ранее не занимался поэтому использовались подручные средства и все испытывалось по ходу работы.Грубо, начальная обработка: Канцелярский нож, строительные лезвия для ножа, хирургический скальпель. Любой острый предмет, которым будет удобно воспользоваться в данной ситуации)Финишная обработка: Шкурка 500 (на мокрую и на сухую). После вспомнил про микродрель, далее форму и поверхность среза подправлял ей.Конечный результат:

Источник

Устранение прочих неисправностей

К мелким поломкам можно отнести дребезжание стекла, шум в стеклоподъемнике, свободное хождение стекла под механическим воздействием (например, стекло не поднимается и не опускается подъемником, но то же самое можно сделать рукой). Их причиной является перекос стекла, выход из строя роликов или троса. При перекосе стекла его необходимо отрегулировать. Если же порвался трос, то он подлежит замене. При соскакивании троса с роликов необходимо его натянуть обратно и отрегулировать стеклоподъемник автомобиля. Возникновение шума является признаком того, что механизм плохо смазан. Для устранения неисправности нужно хорошо смазать все механизмы электростеклоподъемника, а также направляющие стекла. При медленной работе механизма его также стоит смазать либо заменить на новый. Со временем скорость опускания и поднятия стекол уменьшается из-за износа моторчика стеклоподъемника.
