Что из себя представляет кнопка заднего стеклоподъемника ларгус

Советы для автомобилистов

Пользоваться электрическими стеклоподъёмниками (ЭСП) на легковом автомобиле Lada Granta (Лада Гранта), можно только при включенном зажигании и в течение 30 секунд после выключения зажигания. Если, в это время не включается в работу ни один стеклоподъёмник, тогда водителю придётся вначале проверить целостность предохранителя F2 (30А), находящийся в монтажном блоке слева от рулевой колонки, а затем реле К2, отвечающее за подачу напряжения на клеммы электродвигателей стеклоподъёмников.

При целом предохранителе и исправном реле, нужно попробовать сбросить ошибки в памяти электронного блока, путём снимания, минут на пять, минусовой клеммы аккумуляторной батареи. Ну, а если и это не помогло заставить работать стеклоподъёмники, тогда придётся проверять блок управления.

Когда отказывается работать только один стеклоподъёмник, заглядывать в монтажный блок, смысла нет, поэтому придётся снимать внутреннюю обшивку двери и искать неисправность там. Первое что нужно будет сделать, это убедится в том, что нет механических повреждений, а затем проверить поступает ли напряжение на клеммы электродвигателя. Если, требуемое напряжение на клеммах есть, тогда придётся целиком снимать весь стеклоподъёмник, чтобы устранить неисправность в электродвигателе, а если это не возможно, то заменить его вместе с редуктором.

Но прежде чем это сделать, нужно при помощи скотча зафиксировать боковое стекло в верхнем положении. Также, отметить места фиксации направляющих, чтобы при последующей сборке не заниматься их регулировкой. Причинами отказа электродвигателя могут стать зависание и износ щёток или плохой контакт проводов с ламелями коллектора, так как соединяются они методом обжима, а не пайки.

Кроме электрических неисправностей стеклоподъёмников, у них могут возникать и механические неисправности. Одной из них, является срезание зубьев пластмассовой шестерни редуктора, так как она входит в зацепление с металлической навивкой червяка, расположенной на валу якоря электродвигателя. В этом случае водитель будет слышать треск при включении стеклоподъёмника с такой неисправностью.

Также бывают случаи заклинивания стеклоподъёмника при подходе бокового стекла в верхнее положение. Причиной становиться металлический кронштейн, который при движении стекла вверх врезается в пластмассовый ролик. Чтобы заставить стеклоподъёмник вновь работать, в момент нажатия на кнопку его включения резко хлопают дверью. Не всегда это помогает с первого раза, а в дальнейшем, чтобы стеклоподъёмник не заклинивало, данное стекло не поднимают до конца на пару миллиметров.

Правый стеклоподъемник вообще не поднимает и не опускает. Что может быть?

Смотри бархотки на направляющих, если стерлись до резины, то под замену (стекло по резине не скользит).

0 0 Рейтинг ответа: 0

Максим, она к этим бархоткам прям вплотную)да и когда их снимаешь все равно также поднимает(

0 0 Рейтинг ответа: 0

Георгий, сними моторчик, попробуй смазать.

0 0 Рейтинг ответа: 0

Не работают стеклоподъемники гранта

Видео посмотрело:2831293 Категория:Американские автомобили

Описание:Добрый день читатель, ремонт авто своими руками — это собрание всевозможных инструкций (статьи, видео, фотоотчёты, вопросы/ответы) которые наглядно показывают как сделать ремонт своими руками. Для удобства использования сайта etlib.ru все материалы разделены по маркам и моделям авто, а также на категории и типы материалов. При покупке машины автолюбители все чаще интересуются про ремонт автомобиля своими руками. И так все по порядку, длина кузова вашего автомобиля — 3302, ширина — 1245, высота — 1962 мм. Колесная база составляет 2933 мм. Дорожный просвет 112 мм. Автомобиль оснащается гибридным силовым агрегатом. четырех—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый двигатель приходится по шестнадцать клапанов. Диаметр одного цилиндра составляет 54 мм, ход поршня – 38 мм. Коленвал двигателя разгоняется до 6000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 8000 оборотов в минуту.

Оригинальное название видео: Firwat funktioneieren d ‘ Fensterheber op Lada Granta

Дата выхода: 05. 12. 2020 года

Продолжительность: 3:58

Качество: HD 720

Выложил админ: по просьбе Дорофейа

Рассуждение автовладельца по имени Ислам: Ну сравнивать c другими производителями я сдесь не стану.Машина устраивает соотношением цена/качество. Bce в ней есть как для работы,так и для поездок на отдых.Вместительный салон-трансформер.Сдвижные задние двери не раз помогали при плотных парковках дабы спереди на зад и обратно можно без особых проблемм перебраться (имхо)багажник кажеться просто безразмерным если сложить задний ряд,a для большего обьема можно сложить ещё и средний.

Сам я работаю автоэлектриком c выездом оч часто приходиться работать (в т.ч.и на дальние расстояния)так что и инструмент и запчасти и ночлег .

Смех в теме: — Как часто вы употребляете алкоголь?- Более одного раза в неделю.- А по конкретнее?- Семь.

Необходимые инструменты для работы:1. кувалда; 2. Рожковый ключ на 32; 3.

>Что делать если на Гранте не работают стеклоподъемники?

Торцевой ключ 10; 4. нождачка; 5. шило; 6. провода;

Поиск причины поломки стеклоподъемника

Привести в действие стеклоподъемники возможно, когда ключ вставлен в замок зажигания и занимает положение «ON». Если при нажатии на кнопку опускания/поднимания стеклоподъемника ничего не происходит, вероятно, он вышел из строя. Чтобы устранить поломку, необходимо понять, по какой причине возникла данная неисправность.

Блок предохранителей

Проверка системы стеклоподъемников для обнаружения вышедшего из строя элемента осуществляется следующим образом:

Если электростеклоподъемники отказываются работать, необходимо проверить автоматический выключатель или предохранитель, вполне возможно, что он перегорел.
Если перестали функционировать исключительно задние стеклоподъемники или если они реагируют на управление только с главного блока (т.е. не работают кнопки на дверях), требуется проверить их на проводимость тока.
Если неисправность так и не была обнаружена, нужно осмотреть на предмет целостности все провода, соединяющие элементы системы между собой. Если был найден разрыв, следует восстановить соединение.
Если не удается опустить/поднять только одно стекло при помощи главного блока управления стеклоподъемниками, стоит попробовать сделать это, воспользовавшись кнопками, которые внедрены в обшивку двери. Если стекло получилось сдвинуть с места, то следует проверить на работоспособность главный блок управления стеклоподъемниками.
Возможной причиной отказа одного из стеклоподъемников может быть выход из строя электрического моторчика

В этом случае стоит проверить его напряжение и проводку, для чего понадобятся схемы электрооборудования автомобиля.
Следует обратить внимание и на вероятность механического повреждения направляющих, по которым происходит перемещение бокового стекла. Если при осмотре обнаружено, что они погнуты, то, скорее всего, это и есть причина, по которой движение стеклоподъемника затруднено.

Моторчик

Наиболее часто автовладельцам приходится сталкиваться с проблемами по части проводки, соединяющей между собой элементы системы стеклоподъемников, и выходом из строя электрических моторчиков. Основной причиной их поломки является активное пользование стеклоподъемниками, частое открывание/закрывание стекол, а также устаревание проводки.

Прежде чем устранить возникшую неисправность, придется потратить немало времени на то, чтобы понять, почему не работают стеклоподъемники. Можно отказаться от затеи самостоятельного поиска причины их поломки и обратиться к опытным мастерам по электрике автомобилей. Это лучший вариант решения проблемы в случае отсутствия свободного времени.

Оценка силовой составляющей Lada Largus

Начиная с 2016 года, у универсала будет обновленная линейка моторов. На смену восьмиклапанному Renault K7M, выдающему 84 л.с., тольяттинцы разработали новый ВАЗ-11189. Таким образом, будущим владельцам предлагаются следующие модели двигателей:

• ВАЗ-11189 — 8-клапанный бензиновый объемом 1,6 л и мощностью 87 л.с.
• Renault K4M — 16-клапанный бензиновый объемом 1,6 л и мощностью 102 л.с.

Оба мотора работают в паре с пятиступенчатой МКПП. Других вариантов трансмиссии в ближайшем будущем не предвидится. Передаточные числа коробки для 7-местной машины отличаются от 5-местной версии, конструкторы еще плотнее сблизили передачи. Анализ обзоров и отзывов об универсале Лада Ларгус показывает, что в городских условиях это позволяет включить 5-ю скорость уже при достижении 60 км/ч. Но на загородном шоссе при скорости 110 км/ч агрегату приходится раскручиваться до 3500 об/мин, что негативно сказывается на экономии и акустическом комфорте.

Что касается 87-сильного мотора, то практика показывает, что он слабоват даже для 5-местного авто. Хотя для размеренной езды в черте города вполне подойдет. Двигатель от Renault более эластичен и позволяет в загруженном состоянии легко удерживаться в общем потоке. Расход горючего у него вполне умеренный — 8,9 л на 100 км.

НЕИСПРАВНОСТИ СТЕКЛОПОДЪЁМНИКОВ И ПУТИ ИХ УСТРАНЕНИЯ

Работа стеклоподъёмника настроена и отрегулирована заводом-изготовителем, поэтому вмешиваться в неё следует предельно внимательно и аккуратно, иначе может появиться заедание механизма, похрустывание и треск.

Из личного опыта советую до того, как приступить к выполнению самостоятельного ремонта механизма стеклоподъёмника, внимательно изучить устройство и ознакомиться с подробной инструкцией по устранению неисправностей. Даже если кажется, что многие из них вполне возможно устранить, вооружившись отвёрткой и гаечным ключом, в некоторых случаях может потребоваться полная замена стеклоподъёмника.

Прежде чем приступать к самостоятельному ремонту, необходимо изучить устройство стеклоподъёмника и принцип его работы

СКРИП СТЕКЛОПОДЪЁМНИКА

Скрип стеклоподъёмника на первый взгляд не кажется серьёзной неисправностью, но на этот сигнал следует обращать внимание, так как это первый признак того, что механизм изнашивается и скоро может сломаться. Методы борьбы с таким симптомом предельно просты, доступны каждому и не отнимают много времени:

• смазать стеклоподъёмник — для этих целей подойдут смазки любых производителей, широко представленные в автомагазинах;

• заменить резинки, контактирующие со стеклом. При открытом окне в салон автомобиля неизбежно попадает пыль и песок, который царапает стекло и резинки, вследствие чего возникает скрип. Попадание пыли и влаги через зазор между стеклом и уплотнителем может в дальнейшем привести к заклиниванию механизма, поэтому необходимо регулярно следить за его чистотой.

СТЕКЛОПОДЪЁМНИК ЗАКЛИНИЛО

Основные причины того, что стеклоподъёмник ВАЗ 2107 заклинило, следующие:

• поломка сварного соединения, связывающего кронштейн троса и планку стекла, к которому оно присоединено. В таком случае нужно отсоединить трос стеклоподъёмника и приварить кронштейн;
• трос запутался или перекрутился внутри механизма стеклоподъёмника. Можно попробовать просто снять и переустановить трос. В случае неудачи придётся заменить весь механизм;

• износ шестерёнок стеклоподъёмника — свидетельствует об однозначной необходимости их замены.

ПАДАЕТ СТЕКЛО

Бывает так, что стекло падает и не удерживается в поднятом состоянии. Причина этого может крыться в ослаблении крепления натяжного, создающего должное натяжение троса, ролика. Чтобы устранить поломку, необходимо восстановить это крепление. Другой причиной неисправности может стать то, что конец троса вылетел из крепежа. Тогда необходимо снять стеклоподъёмник и попробовать намотать трос заново.

Качественно ли вы выполнили ремонт, проверить легко: в исправном состоянии ручка стеклоподъёмника крутится свободно и без усилий, стекло поднимается легко, не застревая и без посторонних звуков.

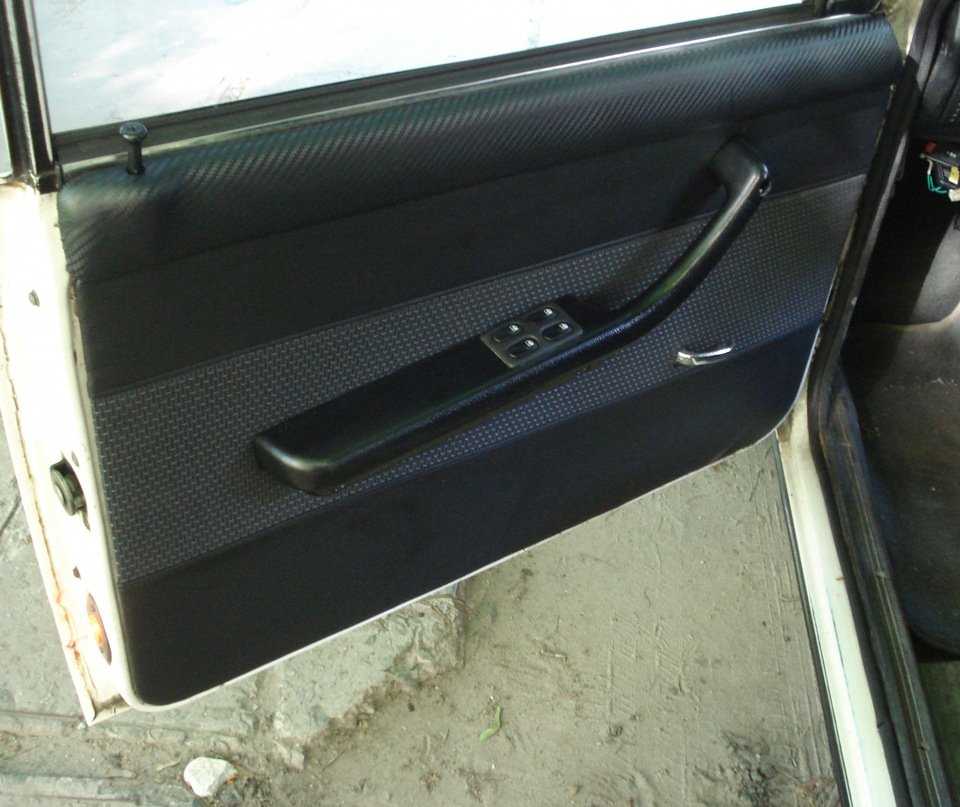

ИНСТАЛЛЯЦИЯ ЭЛЕКТРОПРИВОДОВ

Установка ранее приобретенных ЭСП и механизмов проводится в такой последовательности:

1. В нижней части дверей внутри прикладываем корпус мотора и производим разметку под крепеж.
2. При помощи электродрели высверливаем отверстия для монтажа оборудования.
3. Устанавливаем электромеханический узел на предназначенное ему место в дверях ВАЗ 2107 и прикручиваем его.

1. Сверху устанавливаем боковое стекло автомобиля ВАЗ 2107 опускаем его вниз и закрепляем в монтажной рейке. Данная операция выполняется аккуратно, чтобы не повредить хрупкую деталь.

Следующим этапом будет подключение ЭСП бортовой сети автомобиля, в комплекте поставки имеется принципиальная схема. Следует внимательно ее изучить и действовать строго в соответствии с инструкцией по монтажу электростеклоподъемников в таком порядке:

1. Протягиваем провода от привода через защитную гофру–трубку к центральной консоли автомобиля.
2. На панели рядом с часами вырезаем отверстия для кнопок управления, выводим через них провода и подключаем и устанавливаем на отведенное им место.
3. Силовой контур ЭСП подключается к бортовой сети с обязательным применением предохранителей. Схема, по которой производится коммутация, должна предусматривать возможность использования электроприводов только при включенном двигателе.
4. Провода, проложенные в салоне, изолируются трубками из ПВХ и укладываются под обивку.

Установка оборудования ЭСП и его подключение завершено, можно приступать к проверкам и регулировкам. При помощи электропривода поднимаем стекло вверх и настраиваем положение механизма так, чтобы не оставалось зазоров. Устанавливаем на двери обивку в обратном порядке, на место рукоятки механического привода стеклоподъемника ставим заглушку.

Работы по монтажу дополнительного оборудования на ВАЗ седьмой модели завершены, теперь нет необходимости упорно крутить ручку достаточно нажать клавишу опускания или поднимания окна. Установленные электростеклоподъемники могут быть интегрированы в систему обеспечения безопасности. Схема несложная и после ее реализации постановка на охрану с закрыванием окон будет производиться автоматически.

Источники

Прошиваем иммобилайзер

Как правило, Приора комплектуется штатным иммобилайзером АПС-6. Это, как уже сказано, необязательная процедура, но если бюджет не позволяет вложиться в охранную систему, разбираться со всей этой электронной «начинкой» неминуемо придется. Кроме стеклоподъемников, иммобилайзер контролирует еще несколько систем машины, даже задних фар. Но основную проблему представляет именно то, что в а/м Приора иммобилайзер конструктивно объединен с контроллером стеклопакета.

Приора неплохо поддается тюнингу. Нашлось решение и для иммобилайзера. При обучении иммобилайзер записывает свой код в энергонезависимую область памяти ECU, которая сохраняется в отключенном состоянии. Чтобы отключить иммобилайзер надо очистить эту ячейку памяти в ЭБУ.

Для этого от иммобилайзера надо отсоединить разъем родной проводки. Далее, нужно определить тип к ЭБУ. От этого будет зависеть способ перепрошивки. Если это Bosch M1.5.4, необходимо его вскрыть и установить на место штатного специально подготовленный чип с программой очистки EEPROM ЭБУ и включить на несколько секунд зажигание. Для некоторых ЭБУ надо скачивать из интернета специальные программаторы.

 Загрузка …

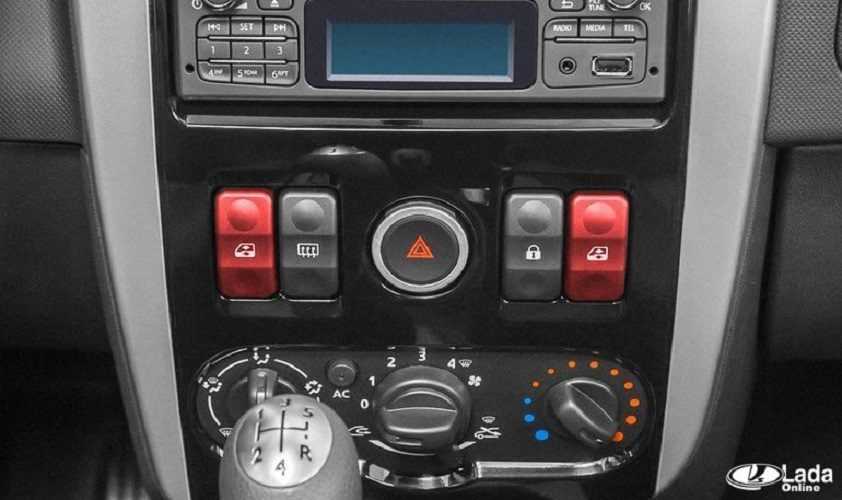

Доступная практичность: обзор интерьера Лада Ларгус с точки зрения нашего автомобилиста

Внутренняя обстановка все так же напоминает о близком родстве с Logan. Но и здесь вазовцы умудрились хоть по мелочи, но добавить своих идей. Из общей картины выделяются следующие детали:

• Пластиковые вставки серебристого цвета вокруг приборов и по краям центральной консоли.
• Эффектное оформление блока управления между магнитолой и климатической установкой.
• Аудиосистема с 4 динамиками оборудована USB и Bluetooth.
• Водительское кресло оснащено поясничным подпором и регулировкой по высоте, что обеспечивает отличный обзор дороги из салона Лада Ларгус, также присутствует система обогрева.
• Возможность оборудования салона 5 или 7 сиденьями, которые могут складываться, увеличивая тем самым объем багажного отсека до 560 л.
• Наличие персональных воздуховодов по центру пола для пассажиров задних рядов.

в разрезеАвтолюбители отмечают удобство в эксплуатации задней двери, секции которой могут открываться с фиксацией как на 90°, так и на 180°. Правда, есть и неприятные нюансы — при движении задним ходом оценить обстановку мешает перегородка, а стеклоочиститель и обогрев расположены только на одной половине двери.

Многих интересует, как себя будут чувствовать обитатели галерки? Определенные неудобства, конечно, не исключены, среди них:

• посадка со слегка задранными коленями;
• некоторая теснота в плечах;
• неудобный ремень безопасности, который идет от потолка между пассажирами третьего ряда к центральному пассажиру второго ряда.

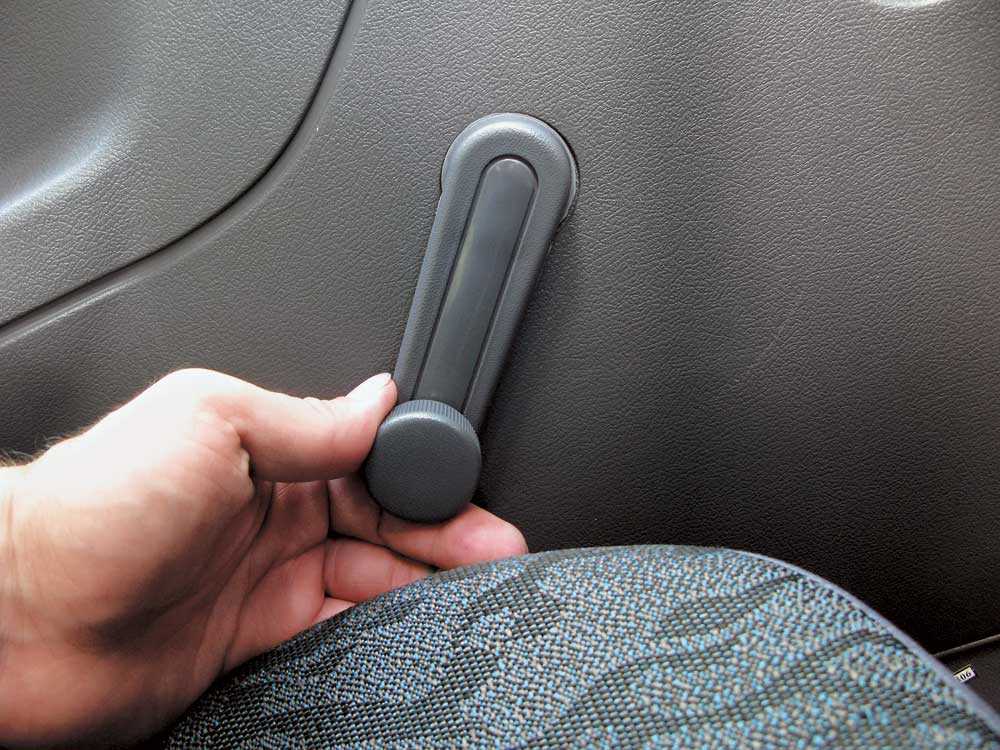

Ремонт ручного стеклоподъемника и возможные проблемы

Ручные подъемники – это самый простой способ поднимать и опускать окна, если не считать кожаных ремней, встречающихся на автомобилях эпохи начала прошлого века. Это означает, что они надежны и имеют мало проблем в течение срока службы автомобиля. Тем не менее, время от времени возникают проблемы.
Суть в том, что когда вы поворачиваете ручку окна, а окно не поднимается и не опускается, либо кривошипно-шатунные механизмы изношены, либо не в порядке регулятор. Также коленчатые механизмы иногда изготавливаются из пластика, который может износиться при многократном использовании.

Или, возможно, рычаг регулятора не выровнен в своей нижней направляющей. Часто это приводит к тому, что точка вращения просто вырубается. Для починки возьмите отвертку и снимите рукоятку, чтобы проверить зубья шестерни. Если зубья шестерни в порядке, снимите дверную панель и посмотрите на колею регулятора.

Если рукоятка не поворачивается, это означает, что регулятор застрял. Наиболее вероятной причиной является то, что маленькие колеса на гусеницах могли что-то зацепить. Для проверки исправности механизма снимите дверную панель, наденьте ручку и поверните ее, наблюдая за регулятором на предмет застревания гусеницы.

Первым шагом в любой проблеме электрического окна является нажатие переключателя окна вверх/вниз и прослушивание. Если вы ничего не слышите, возможно, проблема в переключателе или двигателе подъема. Переключатель проще и дешевле заменить, поэтому начните с него.

Если не реагируют задние стекла

Если задние стекла не работают, воспользуйтесь простым решением и проверьте выключатель блокировки двери водителя. Возможно, он случайно за что-то зацепился, и, если он активирован, это помешает работе органов управления заднего стекла.

Если не работают все окна

Если все окна перестают работать одновременно, причина поломки предохранитель или реле, которые необходимо проверить или заменить. На более новых автомобилях, особенно в купе без оконной рамы, в двигателе имеется компьютерный модуль, который подсчитывает обороты передач, чтобы он мог отслеживать, где находится окно и когда прекращать его подъем. Если модуль не имеет стабильного питания или был отключен, он не будет знать, находится ли окно вверху или внизу, поэтому его необходимо повторно инициализировать.

Медленное движение

Если появляются такие симптомы, как медленный подъем или отсутствие движения, возможно, изнасился мотор окна. Как и любой электродвигатель, стеклоподъемники со временем могут «сгореть». Визуально двигатель подъемника не будет показывать никаких проблем, но если вашему автомобилю более 10 лет, возможно, пришло время заменить мотор лифта.

Подъем окон с задержкой или рывками

Окна, которые колеблются при подъеме или опускании, обычно не являются проблемой регулятора. Это, скорее всего, связано с необходимостью технического обслуживания направляющей окна. Для полнокадровых окон – левая и правая сторона окна выступает в качестве направляющей для стекла. Для устранения поломки нанесите силиконовую смазку на направляющие и несколько раз поднимите и опустите стекло.

Также проблемы с тем, как работает оконная система вашего автомобиля может сигнализировать о проблеме, которая возможно ухудшится со временем, возможно даже приведет к тому, что окно вообще не будет перемещаться вверх или вниз.

Перенос кнопок ЭСП в двери. Задние ЭСП.

Первая часть Перенос кнопок ЭСП в двери. Передние ЭСП . В части второй Вас ждет перенос кнопок ЭСП в двери. Задние ЭСП. Через неделю дошла очередь до задних дверей. От кнопок эсп на центральной консоли протянул вдоль порогов по два провода в двери: питание +12в – желтый провод и масса от кнопки блокировки эсп – розовый провод. Для этого снимаем с порогов резиновые уплотнители и декоративные накладки центральных стоек, ну и протягиваем провода через гофру. Провода от двигателей отрезаем и соединяем двигатели с контактами 1 и 7 кнопок. Свободные концы проводов подключаем к контактам 6 и 3 кнопок. Провода, как и в случае с передними эсп придется нарастить. Далее вырезаем отверстия под кнопки, по сравнению с передними дверями, тут всё проще, ничего подгонять не надо. Мягкий пластик довольно легко режется строительным ножом, хоть и толстый. Фотографировать не стал, все то же самое, что и в передних дверях.

Перенос ЭСП в двери. Задние ЭСП. Схема.

Обе двери сделал за день. На следующий день переделал подсветку кнопок ЭСП на красную, в том же стиле, что и остальную подсветку салона…

Заодно изменил на красную подсветку самой кнопки блокировки…

Так же еще раньше переделал подсветку блока отопителя , в красно-белом стиле…

Ну и кнопки на центральной консоли пересветил с синего на красный цвет…

Подсветка кнопок ЭСП на центральной консоли и на задних дверях гаснет при нажатии кнопки блокировки…

Теперь с подстаканником на втором ряду…

Поездив так некоторое время, я решил полностью перенести кнопки в двери. Для этого был куплен и установлен в водительскую дверь новый блок кнопок эсп от ГАЗ 31105…

Снова снимаем обшивку двери и увеличиваем посадочное место для нового блока. На первом фото как было, на втором как стало…

Кстати новый блок кнопок слаботочный, и рассчитан на работу с блоком управления. Однако цена такого блока от Калины или Приоры (3000-5000р.) вынудила докупить еще две одиночные кнопки от Калины и вытащить из них силовые контактные группы для кнопок задних эсп. Идея не моя, видел в интернете. Но тут меня ждал небольшой сюрприз. Дело в том, что клавиши Волговского блока больше чем от калины, и упоры контактов расположены по-другому, дальше. Пришлось вклеить куски пластмассы для совмещения с упорами контактов Калиновских кнопок. Пробовал переставить клавиши от Калиновских кнопок, но они чуть меньше и болтаются в блоке.

Белая – Волговская кнопка, черная – Калиновская.

Клавиши. Слева Волговская с моими вставками, справа Калиновская…

Размеры блока и его электрическая схема…

Кнопки задних эсп и кнопку блокировки подключаем по схеме…

Фишки к штатным кнопкам задних эсп на центральной консоли (как у меня) или в тоннеле (по штатной схеме) обрезаем, и ведем четыре провода от контактов 1 и 5 (оранжевый, бежевый, зеленый и серый) в водительскую дверь и подключаем к контактам 1 и 7 кнопок в блоке. Точки соединения на схеме 1,2,3,4 «условные», в том смысле, что провода как на схеме просто так не подключишь, нужно протягивать удлиняющие провода, цвет не важен, главное самим не запутаться, куда чего подключать.

Renault Logan 2011, 75 л. с. — аксессуары

Провода пришлось нарастить, не доставали до кнопок. Отрезки проводов к моторчикам их пришлось также нарастить подключаем к контактам 1и 7 в левой кнопке водительской двери и к тем же контактам в кнопке пассажирской двери.

Правая дверь Вид пассажирской кнопки изнутри. Как видите, с кнопками передних дверей все достаточно просто. Возможны ли эффективные инвестиции в комфортабельность Логана при минимальных вложениях?

Не каждый автолюбитель готов ответить утвердительно, но если купить обыкновенную плавкую вставку выглядит, как микроколодка с предохранителем можно раз и навсегда решить проблему управления стеклоподъемниками без включенного зажигания. Так как связь ЭСП и блока зажигания базируется на простом контактном соединении, его необходимо перенаправить: Снять один из активных предохранителей.

Разрезать провод на плавкой вставке. Закрепить колодку, перемкнув контакт с зажигания на любой стабильный плюс. После этих нехитрых манипуляций ЭСП работают в штатном режиме, а система управления теряет зависимость от блока зажигания

Важно не переусердствовать в стремлении к мифическому идеалу, избегая типичных ошибок в ремонте. Любой заменённый провод в блоке управления не должен быть меньше 1

Передние ЭСП

Не стоит подсоединять передние ЭСП к прикуривателю. Ни к чему, кроме последующих скачков напряжения, это не приведёт. При нажатии на переключатель, один из проводов переключается на землю, то есть появляется минусовой потенциал.

В итоге, в зависимости от включения переключателя, двигатель вращается в одни либо в другую сторону. Также в переключателях имеется подсветка, ее подключение также приведено на этой электрической схеме. Задние стеклоподъемники имеют более сложную схему подключения.

Метки: передние, поло, седан, стойки, фольксваген

« Предыдущая запись

Фотоотчет об установке в передние двери LADA Granta электрических стеклоподъемников «ГРАНАТ»

Наш покупатель — Бурлаков Сергей Игоревич (г. Волгоград, Волгоградская область), в рамках участия в акции, подготовил и прислал вот такой отчет об установке электрических стеклоподъемников «ГРАНАТ» в передние двери LADA Granta.

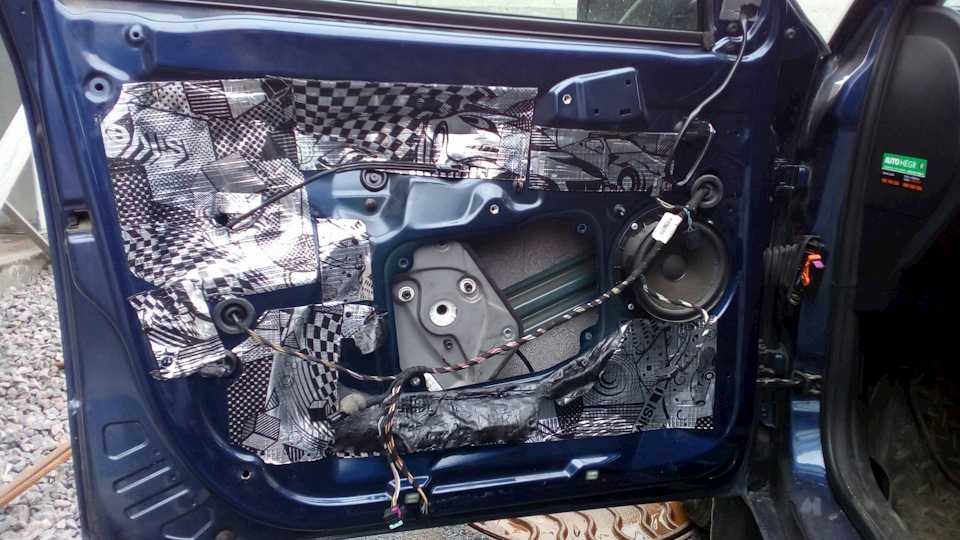

Всем привет! Хотелось поделиться своим опытом по установки стеклоподъёмников Гарант для Lada Granta (в передние двери) и блока переключателей стеклоподъемников! Для начала пришлось снять обшивку двери, лучше использовать не отвертку (можно покарябать обшивку) – чтобы ее поддевать, а можно пластиковой картой или спец. инструментом для работы с пластиком. Как видно мы сняли пластиковую обшивку, а также откручиваем металлический крепеж с правой стороны (он держится на 3 болтах), чтобы подсунуть сам стеклоподъёмник и снять старый.

Дальше, чтобы стекло не трогать лишний раз – нужно его зафиксировать отверткой около резинки, но перед этим само стекло приподнять до верха. Дальше откручиваем все держатели, шурупчики и т.д. и вынимаем старый стеклоподъёмник через большое отверстие. Теперь можно примерить новый стеклоподъёмник и отметить место, где нужно просверлить дырку! Можно делать как по схеме, которая находится в инструкции к стеклоподъёмникам. Также можно поставить стеклоподъёмник на штатные места, с внутренней стороны рукой нащупываем место, где нужно просверлить и по нему стучим отверткой. Это на мой взгляд быстрее и легче, но нужно быть уверен, что это именно отвертка стучит. Сам делал 2 двери и не раз не ошибся! На фото видно сам итог сверления.

Теперь закрепляем весь стеклоподъёмник на место и посадочные места крепим к стеклу аккуратно, чтобы они не давили на начальном этапе на стекло и не было шансов его расколоть! Дальше проводим пробный старт стеклоподъёмника вверх-вниз пару раз, чтобы убедиться, что ничего не мешает ему двигаться нормально и только тогда можно прикручивать все окончательно.

Протягиваем проводку, опуская остатки части проводки так, чтобы они лежали внизу двери и не мешали открыванию стеклоподъёмника! Минус можно подключить к болтику от стеклоподъёмника. Ставим все на место (обшивку, ручку и металлический крепеж), перед этим мы прорезали дырку для кнопки стеклоподъёмника. Самый быстрый способ — это сделать, приложить саму кнопку, где нужно сделать дырку, отметить цветным карандашом место, затем просверлить его по контуру и канцелярским ножом вырезать, шкуркой зачистить края, чтобы не цеплялись. И теперь проводим по салону проводку до середины с двух дверей.

Подключаем два проводка с двух дверей, чтобы пассажирской дверью управлять с водительской кнопки, а дальше подключаем «+» и подсветку к прикуривателю. Чтобы не снимать всю консоль, можно снять бардачок и верхнем левом углу просунуть провода к прикуривателю. У прикуривателя: — красный с белым – это постоянный плюс, — белый – подсветка, — черный – это минус.

В итоге все работает, только перед подключением снимайте клеммы от аккумулятора, а то предохранитель можно спалить!! Очень быстро поднимаются, прям понравились очень))) Спасибо магазину Стеклоподъем.РФ

И Вам спасибо, Сергей Игоревич, за фотоотчет и перечисляем обещанный приз на счет мобильного телефона.

Купить

Доработка стеклоподъемников Лада Ларгус и XRAY (работа без зажигания)

Электростеклоподъемники (ЭСП) на Лада Ларгус и XRAY работают только при включенном зажигании. В статье рассмотрим несколько способов доработки ЭСП, которые позволят им функционировать постоянно, вне зависимости от наличия ключа в замке зажигания. Перед началом работы не забудьте отсоединить минусовую клемму с аккумулятора.

СПОСОБ №1 ПРОСТОЙ

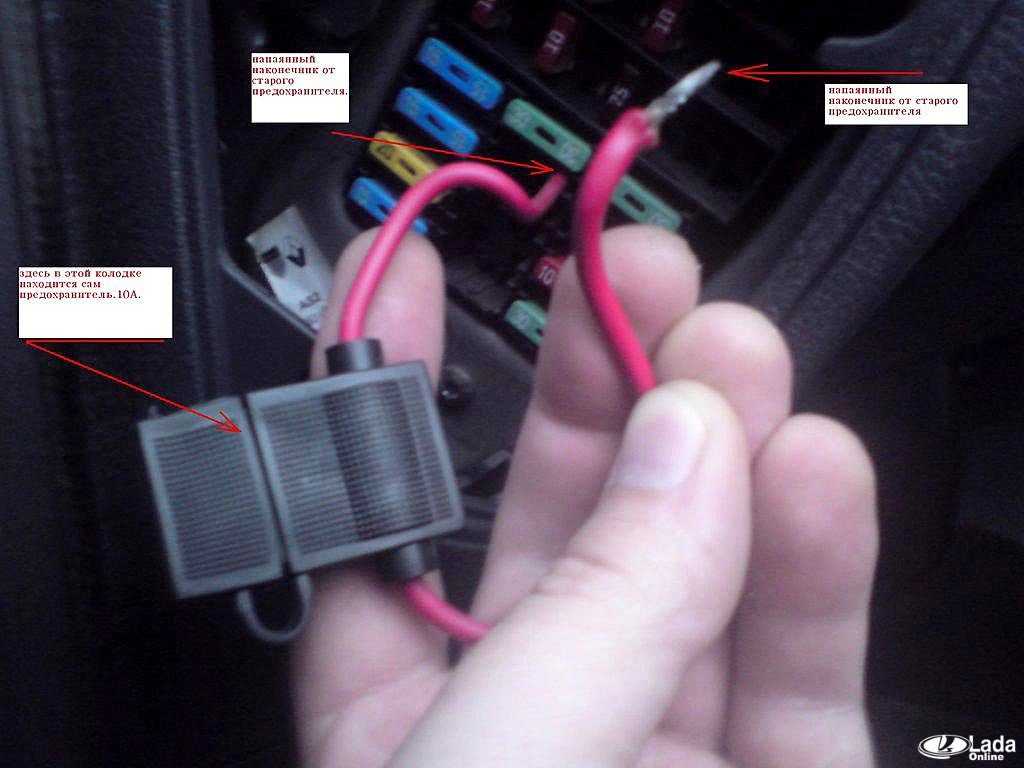

Потребуется купить колодку с предохранителем 30А. К одному концу провода припаиваем ножку от большого предохранителя, а к другому — от маленького (если требуется, чтобы задние ЭСП тоже работали без зажигания, тогда этот конец должен быть раздвоенный).

Для Лада Ларгус:

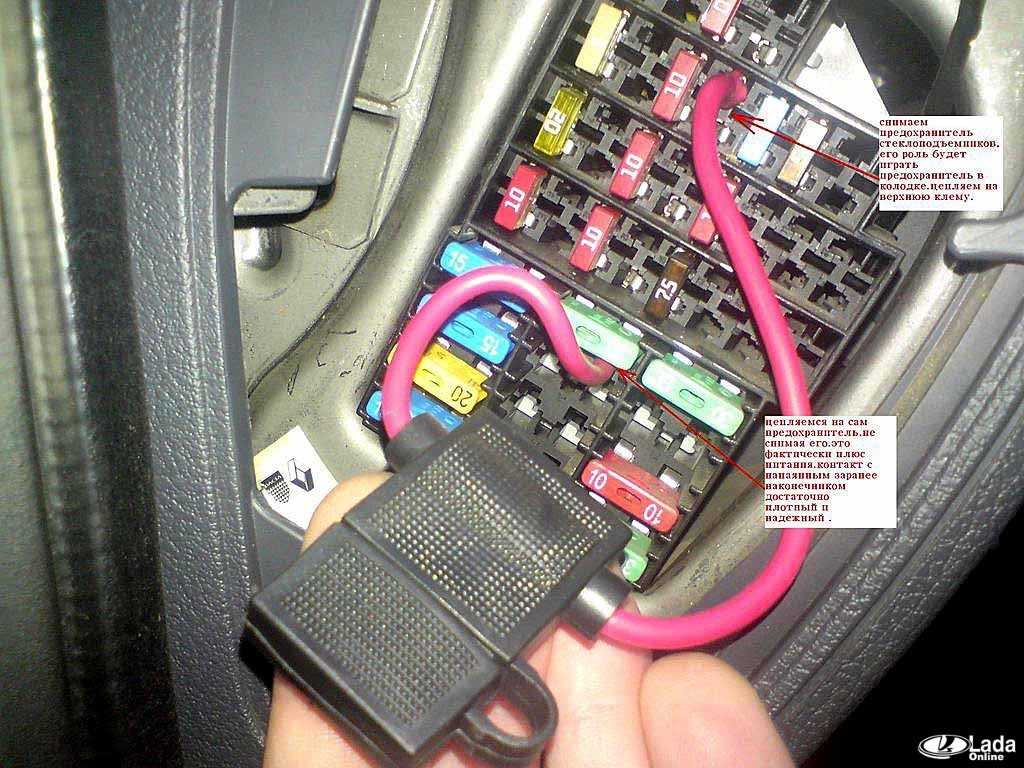

Вынимаем из монтажного блока предохранители F14 отвечающий за стеклоподъёмники передних дверей и F32 — обогрев заднего стекла. Если требуется, то дополнительно вытаскиваем предохранитель F13 — задние стеклоподъемники.

Устанавливаем колодку с предохранителем (тонкую клемму вставляем в верхний контакт предохранителя F14 (если делали конец раздвоенный, то вторую тонкую клемму — в верхний контакт предохранителя F13), а толстую клемму вставляем вместе с правой ножкой предохранителя F32).

Советуем прочитать наши статьи

После завершения работ убедитесь, что после такой доработки при выключенном зажигании нет тока утечки. В противном случае аккумулятор быстро сядет. Результат проделанной работы на видео:

Вынимаем из монтажного блока предохранители F1 (передние ЭСП) и F8 (для задних ЭСП).

Устанавливаем нашу колодку (тонкую клемму вставляем в верхний контакт предохранителя F1, а толстую клемму вставляем под внрхнюю ножку реле обогрева зеркал и заднего стекла).

На фото доработка только передних ЭСП:

СПОСОБ №2 СЛОЖНЫЙ

Процесс показан на автомобиле Лада Ларгус. Первым делом следует снять монтажный блок:

Отщелкнуть два фиксатора шумоизоляции;

Вывернуть два самореза креплений блока предохранителей;

Надавливаем на монтажный блок и принимаем его снизу, сдавив боковые фиксаторы.

Снять серый фиксатор, отогнув два язычка;

Вытащить предохранители F13 — F16;

Снять планку с четырьмя клеммами со стороны проводов, подгибаем шилом фиксаторы клемм;Разделяем планку на две части;

Восстанавливаем фиксаторы клемм и планку с проводом и двумя клеммами;

Устанавливаем обратно предохранители F15 и F16. на вторую часть планки напаиваем провод сечением не менее 1.5 квадратов;

Советуем прочитать наши статьи

Возвращаем ее на мест предохранителей F13 и F14.

Если необходимо подключить стеклоподъемники к плюсу от АКБ, тогда соединяем не с желтым, а красным проводом (на фото показано назначение проводов в монтажном блоке Ларгуса).

Осталось установить на место серый фиксатор, уложить провода, установить в обратной последовательности монтажный блок и вернуть на место предохранители F13 — F16.
