Отопитель и вентиляция салона лада приора

Утечка охлаждающей жидкости

Если вентиляция и отопление автомобиля работают исправно, в этом случае причиной запотевания окон может являться утечка антифриза. Даже минимальная утечка охлаждающей жидкости из отопительной системы приводит к повышению влажности в салоне. Выявить её можно по характерному маслянистому налёту на лобовом стекле с внутренней стороны.

Хороший обзор является одним из главных параметров безопасной езды на машине, ведь водителю необходимо контролировать происходящее вокруг него, а для этого все стёкла и зеркала всегда должны быть чистыми. Если в холодное время начинают потеть стёкла с внутренней стороны, то не нужно надеяться на своё везение, а лучше сразу заняться устранением этой проблемы.

Снятие и установка радиатора отопителя

Если вам требуется монтаж новой печки на автомобиле Лада Калина, необходимо правильно выбирать эту деталь, ориентируясь на такие ее критерии:

материал, из которого изготавливается изделие. Менее дорогими являются алюминиевые устройства, однако они обладают одним существенным недостатком – при появлении трещин или других дефектов замена радиатора не представляется возможной. Его можно сразу выбрасывать, не тратя даром время. Поэтому имеет смысл прибрести, пусть дорогую, но надежную и ремонтопригодную медно-латунную деталь;
наличие завихрителей охлаждающей жидкости, которые выполняются из качественного пластика. Радиаторы с такими элементами работают гораздо эффективнее и меньше засоряются.

Операция очень трудоемкая, за что на автосервисе с вас возьмут круглую сумму. Но есть другой, немного варварский, зато быстрый и широко практикуемый способ. Схема выполнения работ такая:

Слить антифриз, отключить и убрать аккумулятор, после чего отсоединить шланги от патрубков печки.
Открутить гайку, расположенную около штуцеров в подкапотном пространстве. Она держит стальную пластину, что будет мешать демонтажу отопителя.
Снять педаль газа и вытащить стальную ось педали тормоза. Открутить декоративную, а за ней пластиковую панель, прикрывающую радиатор печки.
Для его извлечения вырезать в пластиковой рамке проем, позволяющий вытащить радиатор в сторону водителя.
Установить новый элемент и произвести сборку в обратной последовательности. Вырезанный проем можно заделать пластиком и декорировать любым подходящим способом.

При работе двигателя нагретая жидкость из системы охлаждения циркулирует через радиатор отопителя, нагревая проходящий через него воздух. Количество воздуха, проходящего через радиатор и в обход него, задается центральной заслонкой отопителя, в зависимости от положения ручки регулятора температуры, установленного на панели приборов.

Распределение воздуха по салону можно регулировать вращением ручки управления заслонками распределения воздушных потоков, а также поворотом заслонок и направляющих лопастей вентиляционных решеток панели приборов.

Снимаем панель приборов, руководствуясь статьей – «Снятие панели приборов в сборе с отопителем».

Крестообразной отверткой отворачиваемтри самореза крепления крышки кожуха отопителя и каркаса уплотнителя патрубков радиатора

Снимаем каркас уплотнителя патрубков радиатора.

Вынимаем радиатор из корпуса отопителя

Устанавливаем радиатор отопителя в обратной последовательности.

Снимаем со штуцера шланг вентиляции двигателя

Крестообразной отверткой отворачиваем три самореза крепления электродвигателя к кожуху вентилятора

Снимаем электродвигатель в сборе с вентилятором отопителя.

Устанавливаем электродвигатель вентилятора отопителя в обратной последовательности.

Нужно ли всё это?

Тег video не поддерживается вашим браузером.

Если видео не проигрывается, попробуйте открыть страницу в другом браузере.

На видео можно увидеть реакцию дефлекторов на:

закрытие двери багажника
закрытие водительской двери
включение 1-й скорости вентилятора отопителя
включение 2-й скорости вентилятора отопителя
включение 3-й скорости вентилятора отопителя
выключение вентилятора отопителя
повторное включение вентилятора отопителя

Производитель: АВТОВАЗ
Доступность: На складе
Длина: 21 см x Ширина: 8 см x Высота: 4 см
Вес: 0.05 кг
Артикул товара: 17075
Каталожный номер: 11180-8104086-10

Наличными при получении (наложенный платеж)
Онлайн оплата банковскими картами без комиссии
Электронными кошельками
По счету организации (без НДС)

Почта России
СДЭК | DPD | ПЭК
Деловые Линии
Энергия | GTD (КИТ)
Байкал Сервис
ЖелДорЭкспедиция

Отправка от 1 дня
Доставка от 2 дней

Не подошел товар? Легко верните его в течение 14 дней
Читать о других гарантиях магазина

Разгерметизация печки

Особенно часто с этим сталкиваются владельцы отечественных автомобилей семейства «Лада». Как это связано с образованием конденсата? Из-за пробоя печки в салон может попасть охлаждающая жидкость. В отличие от снега достаточно всего пару миллилитров тосола, чтобы стекло в машине запотело. При этом на поверхности будет образовываться жирный налет. Если замерзают стекла в машине ВАЗ-2114 изнутри, что делать? В преддверии зимы следует произвести ревизию печки:

Очистить радиатор отопителя от грязи снаружи и промыть внутри.
Заменить твердые патрубки на новые, более мягкие.

Исключать потеки тосола следует еще и потому, что пары этой жидкости очень ядовитые. После непродолжительной поездки у водителя может болеть голова, появится сонливость и другие неблагоприятные факторы. Патрубки следует устанавливать на новые хомуты. Кстати, чтобы максимально исключить разгерметизацию, места соединения обмазываются литолом. Он даст более легкую усадку и предотвратит утечку тосола.

Устройство отопительного приспособления

Обогрев ВАЗ-2110, посредством которого автомобилист может чувствовать себя комфортно в своём движимом имуществе в любое время года, состоит из нескольких отдельных устройств, работающих в тесной связке. Центральным прибором агрегата считается радиатор, с помощью которого нагреваются потоки воздуха, идущие в салон. Чтобы была возможность отремонтировать или поменять радиатор, придётся искать к нему пути под капотом.

Вторым по важности приспособлением можно назвать распределитель воздуха, в котором есть несколько патрубков, проходящих по всему салону «десятки». По сравнению с моделями старого образца, которые предшествовали выпуску ВАЗ-2110, в новом автомобиле появился испаритель, который нашёл место в климатической установке

Управление работой печки осуществляется посредством специального блока СУАО. В руководстве по эксплуатации ВАЗ-2110 этот прибор имеет другое название (контроллер). Функционирует блок вместе с датчиком температуры, расположенным в салоне. Датчик передаёт на блок информацию, касающуюся температуры, после этого сравниваются данные (в расчёт берётся информация, выставленная на рукоятке). Как только система фиксирует различие температур на 2°, сразу же начинается подаваться тёплый или охлаждённый воздух в салон.

Чтобы разобраться в том, как устроен отопитель, нужно обратить внимание на рукоятку устройства, особенного внимания заслуживают два крайних положения — MAX и MIN. Дело в том, что при выставлении рукоятки в одно из этих показателей, система начинает подавать тепло, не учитывая данные с датчика температуры

Печка ВАЗ-2110 предусматривает наличие такого устройства, как моторедуктор. Задача этого приспособления заключается в открытии и закрытии заслонки. Малогабаритный электрический моторчик крайне важен в работе отопителя. Даже при незначительной поломке моторедуктора система сможет обеспечить автовладельца только холодным или только горячим воздухом. Если это приспособление сломалось в тот момент, когда была закрыта заслонка, то вся система перестанет выполнять свою функцию. Главные составляющие отопительного приспособления:

радиатор;
устройство, распределяющее воздушные потоки;
блок СУАО;
потолочный датчик;
рукоятка;
заслонка;
моторедуктор.

Предназначение радиатора

Печка ВАЗ-2110 нового образца имеет радиатор, посредством которого происходит нагрев воздуха, идущего внутрь транспортного средства. Достаточно часто в глобальной сети можно встретить схемы, на которых радиатор обозначен как теплообменник. Процесс нагревания в устройстве появляется за счёт поступления тёплого тосола. Радиатор связан с системой охлаждения силового агрегата посредством нескольких патрубков и шлангов. Внутри теплообменника всё время циркулирует охлаждающая жидкость. От расположения заслонки зависит объём входящего воздуха и его направление. При нахождении заслонки печки в промежуточном положении, часть воздуха идёт сквозь теплообменник, а оставшийся объём минует радиатор. На схеме можно заметить, что радиатор нового образца отличается от остальных моделей несколькими полезными доработками.

Принцип действия СУАО и потолочного датчика

Принцип работы печки ВАЗ-2110 можно понять, изучив такие компоненты, как СУАО и потолочный датчик.

Функция потолочного датчика заключается в определении температуры в салоне транспортного средства. Затем вся информация перейдёт в блок СУАО, где поступающее значение будет приравнено температуре, которая отражена на рукоятке отопительного приспособления ВАЗ-2110. В результате сверки положение заслонки будет изменено или останется прежним. Всё будет зависеть от разности сверяемых значений. Посредством такой нехитрой манипуляции контролируется температура в салоне авто.

При установке приспособления в любое из крайних значений информация потолочного датчика учитываться не будет. Блок СУАО является набором микросхем, от которого напрямую зависит функционирование отопителя. При возникновении неисправностей как датчик, так и СУАО, может быть заменён без особых трудозатрат.

Устройство заслонки и моторедуктора

За счёт моторедуктора происходит изменение положения заслонки, регулирующей подачу воздуха. Это составляющее системы управляется посредством блока СУАО. При отказе работоспособного устройства заслонка перестаёт двигаться. Сам по себе прибор имеет внешний вид маленького электрического моторчика. Чаще всего поломанное приспособление подлежит полной замене, так как ремонт произвести достаточно проблематично. Этот же принцип соответствует и работе заслонки.

Схема и устройство отопительной системы в ВАЗ-2107

Устройство отопительного узла на «семерках» с карбюраторным двигателем или инжектором идентичное:

Воздуходув. Магистраль направлена на обдув лобового стекла.
Крышка притока воздушного потока.
Радиаторный узел.
Защитный кожух радиаторного устройства.
Тяга краника отопительного узла.
Отводная магистраль радиаторного устройства.
Подводной патрубок радиаторного узла.
Кран радиатора. Используется для слива хладагента.
Воздуходув. Предназначен для обдува воздушным потоком стекла правого окна.
Сопло для подачи воздушного потока на боковое стекло.
Заслонка воздуховода, предназначенного для обдува правого стекла.
Добавочное резисторное устройство.
Крышка, расположенная на распределительном устройстве воздушного потока.
Заслонка воздуходува, предназначенного для обогрева лобового стекла.
Электрический моторчик вентилятора отопительной системы.
Крыльчатка вентилирующего устройства.
Воздуходув внутренней системы вентиляции.
Ручка управления воздушным потоком крышки.
Внешняя ручка управления заслонками воздуходувов для направления потока на лобовое стекло.
Кронштейн для фиксации ручек управления воздушным потоком.
Рычаг для управления заслонками воздуходувов системы обогрева стекол.
Ручка управления крышкой воздухопотока.
Рычаг управления краником радиаторного устройства.
Тяга крышки притока воздушного потока.
Тяга заслонки, предназначенной для управления обогревом лобового стекла.
Левый воздуходув для прогрева бокового стекла.
Сопла вентиляции, расположенные в центре консоли.
Лопатка сопла.
Непосредственно сопло отопительной системы.
Ручка сопла.
Зубчатый шкив приводного устройства заслонки.
Уплотнитель магистрали притока воздушного потока, расположенный сзади.
Патрубок воздухопритока.
Передний уплотнительный элемент патрубка притока воздуха.
Клапан магистрали притока воздуха.
Защелка этого шланга.
Заслонка, оснащенная зубчатым сектором.

Схема отопительного узла ВАЗ 2107

Для управления системой обогрева используется три рычага:

Верхний предназначен для подачи хладагента в радиаторный узел. Этот ползунок подключен к кранику посредством тросика. Он монтируется на входной магистрали. При крайнем левом положении устройство не работает и отопительный узел не греет. Если его перевести в правое состояние, то он откроется и хладагент попадет в радиаторное устройство.
В среднем положении возможно управление заслонками притока воздухопотока. Если ползунок перемещается в левое состояние, производится перекрытие подачи воздуха с улицы. Он будет циркулировать только в салоне автомобиля. При перемещении в крайнее правое положение воздух поступает с улицы внутрь автомобиля.
В нижнем состоянии выполняется управление заслонкой, которая предназначена для распределения воздушного потока по воздуходувам. В крайнем левом положении поток поступает на боковые дефлекторы и в центр, а в правом — на ветровое стекло.

Каждый из перечисленных рычагов можно установить в любое состояние, это позволит добиться оптимального функционирования отопительного узла.

Печка – широкое поле для деятельности и творчества

Одной из главных претензий, которую предъявляют владельцы отечественной «семерки», является недостаточная мощность работы отопителя – печки автомобиля, из-за чего даже при полной скорости оборотов двигателя в салоне бывает достаточно холодно, а на окнах образуется конденсат или ледяная корка. Доработка печки ВАЗ-2107 становится одной из первоочередных задач для автомобилиста, который хочет повысить уровень комфорта автомобиля для водителя и пассажиров, а также качество обдува стекол во время управления в холодное время года.

Оптимизацию вазовской печки осуществить оказывается не настолько сложно, имея под рукой простые инструменты, а также доступ к запчастям из отопителя другого автомобиля этой марки, например, «восьмерки» или «девятки», отличающейся большей мощностью, по сравнению с данной версией автомобиля. Вам не понадобятся даже специальные навыки – достаточно знать устройство отопителя и иметь стандартный набор инструментов и материалов.

Доработка системы вентиляции картерных газов Калина 8 клапанов

Данную систему можно немного улучшить. Один из 3-х патрубков подает картерные газы прямиком в узел дроссельной заслонки рядом с РХХ. Если они содержат масло, то оно обязательно там осядет. Именно таким образом засоряется РХХ. Так вот, что бы этого избежать прямо в середину этого патрубка можно врезать обычный топливный фильтр.

Он будет задерживать частички масла, которые содержатся в картерных газах. Через несколько сотен километров пробега Вы сами в этом убедитесь. Следите за состоянием этого фильтра и своевременно меняйте его на новый. В среднем, как показывает практика, менять его нужно через каждую 1000 километров.

Почему печка плохо греет

Автор КакПросто!

Холодной зимой для автомобилиста очень важна хорошая работа автомобильной печки. На улице отрицательная температура, а в машине тепло и комфортно. Однако случается так, что автомобильная система отопления работает плохо. Почему это происходит и что можно сделать для устранения этой проблемы?

Наиболее распространенной причиной плохой работы автомобильной печки является завоздушивание системы охлаждения или неисправность таких узлов, как радиатор или термостат. На втором месте стоит неправильная установка или существенное загрязнение фильтра в салоне. При этом в мотор могу проникать частицы пыли и грязи, вызывая в нем перебои. Если автовладелец забыл вовремя заменить антифриз или использовал некачественную жидкость, это может привести к поломке термостата. Причиной станет забивание радиатора изнутри. А забитый радиатор – это прямой путь к загрязнению кондиционера, и, как следствие, к плохой работе печки. Таким образом, чтобы печка в автомобиле работала хорошо, нужно внимательно следить за состоянием автомобиля и регулярно делать профилактическую проверку всех его систем. Делать это нужно, не дожидаясь наступления холодов. Для проверки отопительной системы надо открыть кран отопителя салона произвести прогрев двигателя

Очень важно посмотреть, насколько герметичны кран и радиатор, хорошо ли крутится вентилятор. Не помешает произвести замену салонных фильтров, которые после жаркого лета обычно сильно загрязнены

Если в автомобиле есть система климат-контроля, то его система отопления будет более сложной: в машине устанавливаются второй радиатор и кондиционер. Систему автомобильного отопления находится в исправном состоянии, если при температуре воздуха -250С в автомобильном салоне после 15 минут прогревания достигается температура +160С. Итак, уход за автомобильной печкой требует постоянного наблюдения за ее работой, проведения профилактических работ и, по необходимости, ремонта. Это особенно актуально для машин, которые имеют большой пробег или солидную дату выпуска. Лучше устранить мелкие недостатки, чем потом менять всю отопительную систему автомобиля целиком.

Видео по теме

https://youtube.com/watch?v=h5bcpzkn-5I

Распечатать

Почему печка плохо греет

Особенности конструкции системы охлаждения двигателя LADA Kalina

Система охлаждения двигателя ЛАДА Калина жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов.Конструкция системы охлаждения ЛАДА Калина

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотво-дящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом.

Крышка расширительного бачка с клапанами. Герметичность системы обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери>. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе).

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе. Перераспределением потоков жидкости управляет термостат.

Система охлаждения состоит из двух так называемых кругов циркуляции:

Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
Движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.

В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Система отопления в салоне бюджетной модели Лада Калина позволяет существенно повысить комфорт для водителя и его пассажиров. Она обеспечивает поддержание необходимого температурного режима внутри автомобиля. Наряду с такими полезными опциями, как:

«ABS»;
подушка безопасности;
электрический усилитель рулевого узла;
электропривод передних стеклоподъемников;
функция обогрева передних кресел,

Схемы модернизаций системы вентиляции картерных газов

Схемы доработки системы вентиляции картерных газов, а также описание предоставлены IgorRV .

Для автомобилей LADA с МКПП и АМТ («робот») подойдет схема №1 «Схема вентиляции картерных газов с PCV клапаном для Е-ГАЗ и тросовым дросселем»:

Необходимо установить клапан PCV (артикул 94580183, цена около 400 рублей) от иномарки в малый контур вентиляции картера. При подключении клапана PCV в малый контур на Е-ГАЗе используйте новый шланг (бензомаслостойкий 8 мм без тканевой армировки). На тросовом дросселе подключайте в ресивер, не в дроссель.

Читать дальше: Опорный подшипник тойота королла е150

В результате клапан будут перекрывать контуры в переходных режимах, что позволит:

Принимать нагрузку без рывков и просадки оборотов двигателя (например, при работающем компрессоре, обогреве стекол, сидений и т.д.).
Уменьшить вибронагрузку на холостом ходу
Увеличить тягу с низов (отмечено владельцами АКПП с двигателем ВАЗ-21126, МКПП с ВАЗ-21227, 21126 и 11186 и АМТ с ВАЗ-21127).
Получить более резкую реакцию на педаль газа и более быстрые переключения (на АМТ). Возможно из-за того, что клапан не дает двигателю сбрасывать обороты поддерживая более оптимальный алгоритм переключений.
Снизить расход масла через вентиляцию.

Срок замены клапана — 40 000 км пробега.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №2:

Описание схемы №2: Редукционный клапан подключается последовательно в большой круг вентиляции. Тем самым он регулирует поток картерных газов на повышенных оборотах и в переходных процессах. Это позволяет:

Осуществлять полный контроль за потоками картерных газов между малым и большим контуром.
Улучшить режим работы двигателя.
Снизить вибронагруженность.
Снизить выброс масла в вентиляцию.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №3:

Описание схемы №3: Для улучшения работы тормозной системы, облегчения процесса удержания машины на тормозах в режиме «D», применен «Эжекционный насос». За счет потока картерных газов, от малого контура, происходит усиление разряжения в трубке идущей к вакуумному усилителю. Происходит это на малых оборотах, что очень помогает при езде по пробкам. Постоянно держать ногу на тормозе не очень легко, а этот насос задачу облегчает.

Избавление от вибраций, провалов, трансмиссионных ударов.
Двигатель начинает работать более спокойно, мягко.
Усилие на педали тормоза становится меньше.
Кондиционер включается почти незаметно.

эжекционный насос (артикул 10793 VIKA, цена 546 рублей);
редукционный клапан (артикул 1117701500 JP GROUP, 422 рубля);
клапан PCV (артикул 94580183 GENERAL MOTORS, 400 рублей);
хомуты (около 10 штук, 600 рублей);
тонкий, бензостойкий 8 мм шланг 50 см (100 рублей);
стандартный патрубок вентиляции.

Пример установки на видео:

Кстати, есть и другие способы доработать систему вентиляции картера. А вы готовы к таким модернизациям? Напомним, среди владельцев автомобилей ЛАДА также распространена доработка системы зажигания (установка в жгут катушек зажигания конденсаторов).

Схема и устройство отопительной системы в ВАЗ-2110

Непосредственно отопительный блок представлен несколькими компонентами:

Электрический мотор. На нем зафиксировано вентилирующее устройство, предназначенное для нагнетания горячего воздушного потока.
Радиаторное устройство, выход из строя которого приведет к неработоспособности печки. На системах обогрева старого образца радиаторный узел не оснащается краном, предназначенным для перекрывания потока охлаждающей жидкости через устройство. Поэтому узел практически не протекает, поскольку утечки обычно связаны именно с краником. Отсутствие этого элемента обеспечивает наиболее быстрый прогрев салона машины.
Три заслонки. Одна из них предназначена для закрытия и открытия отопительного канала, вторая используется для рециркуляции, а третья необходима для управления обогревателем.
Резисторное устройство предназначено для регулировки скорости обдува.

Составляющие элементы системы обогрева Основные детали системы обогрева салона автомобиля ВАЗ 2110:

1 — электропневматическое клапанное устройство;
2 — лицевой корпус воздухозаборника обогревательного узла;
3 — водоотражательное устройство, представленное в виде щитка заборника воздуха;
4 — клапанное устройство для управления заслонкой системы рециркуляции воздушного потока;
5 — заслонка системы рециркуляции;
6 — задняя часть корпуса воздухозаборника отопительного узла;
7 — заслонка отопительного канала;
8 — заслонка системы управления отопительным узлом;
9 — радиаторный узел;
10 — защитный пластиковый кожух радиаторного устройства;
11 — втулка, установленная в пароотводящем патрубке;
12 — втулка подводящей магистрали отопительного узла;
13 — втулка отводящего патрубка;
14 — электрический моторчик отопительной системы;
15 — корпус электрического мотора;
16 — опорная поверхность приводного рычага заслонки, использующейся для управления печкой;
17 — приводная ручка управления заслонкой обогревательной системы;
18 — моторедуктор приводного устройства, представленный в небольших размерах;
19 — резисторный элемент;
20 — защитная крышка облицовки отопительного узла.

Схема подключения воздуходувов и элементов управления

Основные компоненты печки:

1 — воздуховоды, предназначенные для прогрева задней части салона машины;
2 — пластиковая облицовка, идущая от центральной консоли к задним сиденьям;
3 — воздуходувы, предназначенные для обдува ног;
4 — основные сопла для вентиляции салона авто;
5 — боковые сопла вентиляции салона;
6 — сопла, предназначенные для прогрева стекол, установленных в передних дверях;
7 — ручка управления обогревательным узлом салона;
8 — пластиковый корпус воздухораспределительного устройства;
9 — заслонка системы прогрева ног;
10 — пластиковая заслонка, предназначенная для прогрева лобового стекла;
11 — отопительный узел.

Отличие печек старого и нового образца

Системы отопления старого и нового типа имеют некоторые особенности в схемах подключения в результате следующих различий:

Конструкция радиатора. Печки в автомобилях разных годов выпуска имеют различное устройство радиаторного узла. В старых системах отопления радиаторы оснащаются кранами для слива хладагента.
Разные конструкции контроллеров САУО. В автомобилях выпуском до 2003 года использовалось пять позиционных контроллеров. В более новых версиях авто устройства под номерами 4 и 5 были убраны из конструкции.
Устройство микроредукторов. Основное отличие заключается в разном типе резисторных элементов. При замене элементов надо учесть, взаимозаменяемы ли эти детали или нет.

Улучшаем вентиляцию салона ВАЗ 2110

Раннее туманное утро, пасмурная с дождиком погода, изморось с температурой около нуля градусов – и вот запотели или обмерзли стекла в десятке, ухудшилась видимость, ездить стало небезопасно.

Причиной запотевания могут быть:

забившийся салонный фильтр, через который перестал в достаточном количестве поступать наружный воздух;
плохая работа кондиционера, не справляющегося с осушением подаваемого воздуха;
просто наличие избытка влаги в салоне, например, от мокрых тканевых ковриков или обивки.

Но если все эти причины устранены, а обмерзание и запотевание победить не удалось, то можно попробовать доработать не очень удачную в десятом семействе систему вентиляции салона.

Поступает воздух в автомобиль через салонный фильтр из подкапотного пространства, перед нижним краем лобового стекла. А вот удаляется, в десятке, через вытяжку в дверях и естественные зазоры, и щели. Более распространена и гораздо более эффективна вытяжка через багажник. Для седана, в меньшей мере для хетчбэка и универсала, это значит, что воздух из салона должен попастьв багажник, а уже из него наружу.

При изменении вентиляции «багажник вместо дверей» увеличивается скорость воздухообмена на 10–15%.

Это приводит к понижению температуры внутри автомашины на несколько градусов летом, повышению зимой, уменьшению запотевания стекол.

Для модернизации системы вентиляции нам необходимо будет сделать следующее:

Поставить заглушки на дверные вытяжки.
Подготовить отверстия в багажнике.
Установить в багажнике на вентиляционных выходах клапан.
Обеспечить воздухообмен из салона в багажник.

Закрываем вентиляционные отверстия в дверях

В передних дверях снимаем обшивку и изнутри просто герметизируем решетки скотчем. Можно решетки демонтировать, отверстия изнутри проклеить звукоизоляционным материалом, а снаружи покрасить в цвет кузова.

Для задних дверей можно заклеить изнутри вентиляционную решетку в пластиковой дверной накладке. На фото это сделано с помощью куска нетканого материала и клея.

Чтобы устранить утечку воздуха из салона через естественные щели и увеличить эффективность вытяжки через багажник, желательно дверные уплотнители улучшить или поставить дополнительные.

Делаем в багажнике дополнительные вентиляционные отверстия

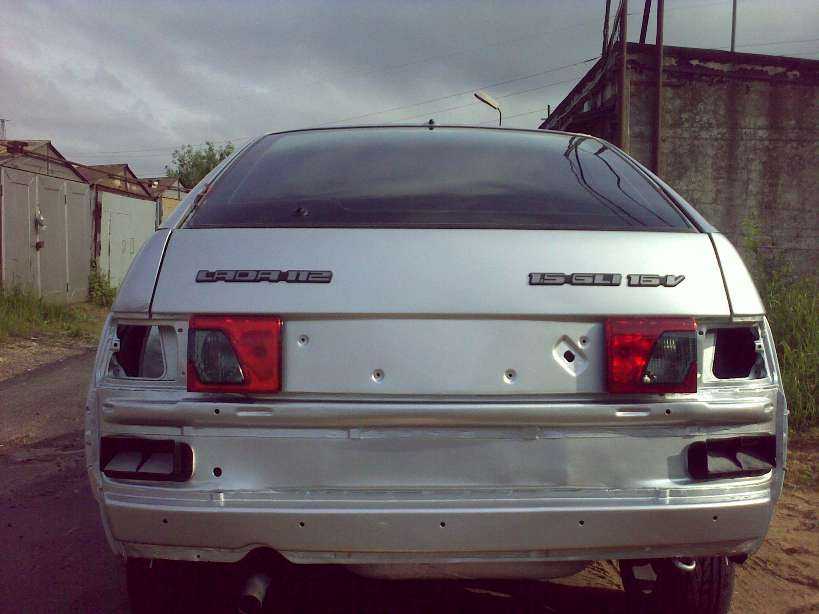

Моем машину, снимаем задний бампер, убираем его в сторону в надежное место.

Выбираем для вырезания любое место под бампером, главное, чтобы оно:

с одной стороны открывалось в багажник;
с другой между ним и бампером было достаточно места для выхода потока воздуха;
по размерам совпадало с имеющимся клапаном.

Размечаем, прикладывая клапан, сверлим углы, выпиливаем по размеру электролобзиком.

Острые края обрабатываем мелким напильником, стараясь обеспечить плотную посадку клапана и не допустить попадания стружки и опилок внутрь багажника. Обезжириваем, грунтуем все места с голым металлом, через 2–4 часа дополнительно промазываем мовилем или другим антикором.

После высыхания устанавливаем клапан, дополнительно можно использовать герметик для устранения зазоров между клапаном и металлом кузова.

Если расстояние между кузовом и бампером мало, то отверстия в самом бампере делать все равно не надо, достаточно убрать несколько ребер жесткости в месте выхода вытяжки.
