Шеви нива электрическая схема

Соединение АКБ и стартера

В каждом автомобиля существует своя схема установки стартера. Может быть несколько вариантов доступа:

справа;
слева;
со стороны радиатора;
со стороны салона.

Для подключения используется всего один разъем, к которому добавляют специальную клемму. Стартер начинает работать каждый раз, как только владелец поворачивает ключ.

Лучше всего пользоваться мультиметром, чтобы обнаружить поломки в одной из таких частей автомобиля. Но определить неисправности легко и с помощью других несложных манипуляций.

В большинстве случаев ремонт стартера возможен, даже если из строя вышла такая важная часть, как обмотки. Электрооборудование авто в большинстве сулчаев подлежит полному восстановлению.

Как самому поменять ремень кондиционера?

Чтобы поменять приводной ремень, в первую очередь автомобиль нужно загнать на эстакаду или на яму:

Используя гаечный ключ на 13, в первую очередь необходимо открутить четыре болтика, которые фиксируют защиту поддона. Демонтируйте ее.
При помощи ключа на 8 (удобнее использовать головку), необходимо выкрутить пять саморезов и произвести демонтаж переднего брызговика.
Чтобы проверить, насколько качественно натянут ремень, необходимо нажать посредине него пальцем, между коленвалом и шкивом компрессорного устройства. Если усилие будет составлять около 10 кгс, то ремешок должен прогнуться не более, чем на 8 мм. Менять приводной ремень необходимо в том случае, если на нем появились следы износа, в частности, трещины, разрывы, либо расслоения или другие повреждения. Чтобы поменять ремень, необходимо сначала ослабить затяжку винтов, которые фиксируют кронштейн натяжного ролика. Ослабление натяжки осуществляется путем вращения регулировочного винта в обратную сторону, против часовой стрелки.
Выполнив эти действия, ремень можно демонтировать с натяжного ролика, а также шкивов коленвала и компрессорного узла.
Устанавливать новый ремешок следует в обратном снятию порядке. При этом учтите, что на Шевроле Нива используются четырехручейковые ремешки, их длина должна составлять 81 см. На шкив компрессорного узла ремешок следует установить таким образом, чтобы он находился ближе к внутренней стороне устройства. После того, как ремешок будет установлен, необходимо произвести регулировку его натяжения.

Электросхемы

Генератор

аккумуляторная батарея;
генератор;
контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов;
монтажный блок;
выключатель зажигания

Освещение и световая сигнализация

блок-фары;
монтажный блок;
переключатель света фар;
выключатель зажигания;
выключатель наружного освещения
контрольная лампа дальнего света фар в комбинации приборов;

К4 – реле включения ближнего света фар;
К5 – реле включения дальнего света фар;
А – к источникам питания

Схема включения наружного освещения

лампы габаритного света в блок-фарах;
лампа подкапотная;
выключатель подкапотной лампы;
монтажный блок;
выключатель зажигания;
переключатель наружного освещения;
лампы габаритного света в задних фонарях;
лампы стоп-сигнала в задних фонарях;
дополнительный сигнал торможения;
фонари освещения номерного знака;
контрольная лампа включения наружного света в комбинации приборов;
выключатель стоп-сигнала

К1 – реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле);
А – к источникам питания;
В – к лампам освещения приборов

Схема включения указателей поворота

лампы указателей поворота в блок-фарах;
выключатель зажигания;
переключатель указателей поворота;
боковые указатели поворота;
лампы указателей поворота в задних фонарях;
выключатель аварийной сигнализации;
комбинация приборов с контрольными лампами указателей поворота и аварийной сигнализации;
монтажный блок;

К3 – реле-прерыватель указателей поворота и аварийной сигнализации;
А – к источникам питания

Схема включения корректоров света фар

моторедуктор корректора света фары;
монтажный блок;
переключатель света фар;
выключатель зажигания;
переключатель наружного освещения;
регулятор коррекции света фар;

Составляющие электропроводки

Стандартная схема проводки Нива Шевроле разбита на несколько участков для лучшей ремонтопригодности и простоты обслуживания.

Передняя часть – комплект кабелей соединяет все оборудование, расположенное в подкапотном пространстве авто.
Салонная часть – узел дополнительно разбит на независимые зоны, что позволяет запитывать разные группы оборудования без риска повредить или перегрузить основные элементы.
Отсек приборной панели – пучок кабелей объединяет магистрали от всех датчиков, сенсоров и индикаторов.
Кормовой узел – пучок отвечает за напряжение и контроль оборудованием, расположенным в кормовой стороне автомобиля.

Распиновка щитка приборов

Здесь представлено описание колодок и выводов стандартной проводки панели приборов:

1 – диагностический вывод, расположен в нижней стороне доски под рулевым колесом;
2 – штепсельный разъем присоединения ЭСУД;
3/4 – стандартные модули присоединения переднего сочленения жил, ответственного за системы управления двигателем;
5/7 – левый и правый подрулевые переключатели;
6 – разъем устройства выключателя зажигания;
8 – комбинация приборной доски;
9 – выход на запитывание разъема контактной группы системы вентиляции и отопления салона;
10/11 – штепсели осветительных приборов вышеуказанного оборудования;
12 – кнопка выключатель устройства аварийной сигнализации;
13 – монтажный короб вставки плавких предохранителей;
14/15 – непосредственно лампа и клавиша выключения подсветки вещевого отсека;
16 – контактный пин выключения стоп сигналов;
17 – выключатель штатного модуля звукового оповещения (клаксона) ;
18 – автоматическая защита противотуманных фар головной оптики;
19 – автоматика стеклоподъемников;
20 – защитное реле звукового сигнала;
21 – предохранительный модуль системы подогрева сидений;
22 – реле управления стартером;
23 – переключатель системы наружного освещения;
24 – контактная группа подключения вентилятора печки;
25 – встроенный выключатель включения подогрева ветрового стекла;
26 – устройство выключения передних противотуманок;
27 – включатель кормовых огней, противотуманной группы освещения;
28 – кнопка настройки кондиционера;
29 – регулятор положения манипуляторов отопления;
30 – пин прикуривателя;
31 – кнопки регулировки направления светового потока головной оптики;
32 – регулировка яркости подсветки приборной доски;
33 – вспомогательный резисторный механизм вентилятора отопления;
34 – модуль штатного иммобилайзера;
35/36 – выводы бортового акустического модуля штатного типа;
37/38 – клеммные разъемы подключения заднего жгута бортовой цепи.

Распиновка щитка приборов

Здесь представлено описание колодок и выводов стандартной проводки панели приборов:

1 – диагностический вывод, расположен в нижней стороне доски под рулевым колесом;
2 – штепсельный разъем присоединения ЭСУД;
3/4 – стандартные модули присоединения переднего сочленения жил, ответственного за системы управления двигателем;
5/7 – левый и правый подрулевые переключатели;
6 – разъем устройства выключателя зажигания;
8 – комбинация приборной доски;
9 – выход на запитывание разъема контактной группы системы вентиляции и отопления салона;
10/11 – штепсели осветительных приборов вышеуказанного оборудования;
12 – кнопка выключатель устройства аварийной сигнализации;
13 – монтажный короб вставки плавких предохранителей;
14/15 – непосредственно лампа и клавиша выключения подсветки вещевого отсека;
16 – контактный пин выключения стоп сигналов;
17 – выключатель штатного модуля звукового оповещения (клаксона) ;
18 – автоматическая защита противотуманных фар головной оптики;
19 – автоматика стеклоподъемников;
20 – защитное реле звукового сигнала;
21 – предохранительный модуль системы подогрева сидений;
22 – реле управления стартером;
23 – переключатель системы наружного освещения;
24 – контактная группа подключения вентилятора печки;
25 – встроенный выключатель включения подогрева ветрового стекла;
26 – устройство выключения передних противотуманок;
27 – включатель кормовых огней, противотуманной группы освещения;
28 – кнопка настройки кондиционера;
29 – регулятор положения манипуляторов отопления;
30 – пин прикуривателя;
31 – кнопки регулировки направления светового потока головной оптики;
32 – регулировка яркости подсветки приборной доски;
33 – вспомогательный резисторный механизм вентилятора отопления;
34 – модуль штатного иммобилайзера;
35/36 – выводы бортового акустического модуля штатного типа;
37/38 – клеммные разъемы подключения заднего жгута бортовой цепи.

Схема проводов Шевроле Нива, часть ЭСУД

1 – пины свечей зажигания;
2 – контактная группа драйверов форсунок;
3 – блок зажигания;
4 – контроллер управления;
5 – главное защитное реле ДВС;
6 – площадка расположения плавких вставок;
7 – предохранитель главного реле;
8/9 – защитные схемы правого и левого головных вентиляторов радиатора охлаждения;
10 – защитный элемент управляющего предохранителя главного топливного насоса;
11 – предохранитель цепи контроллера;
12 – вторичный защитный элемент вентилятора главного радиатора с правой стороны;
13 – вспомогательный предохранитель вышеуказанной цепи;
14 – плавкая вставка цепи контроля топливного насоса;
15 – вентилятор главного радиатора, расположенного с левой стороны;
16 – стандартный датчик концентрации кислорода во впускном коллекторе;
17 – стоковый выход измерителя канала детонации;
18 – вывод ДПКВ;
19 – контроль клапаном продувки адсорбера;
20 – выход группы ДМРВ;
21 – привод регулятора холостого хода;
22/23 – задействование мотора левого/правого вентилятора основной системы охлаждения мотора;
24 – вспомогательный резистор;
25 – контроль прибора ДПДЗ;
26 – выход от сенсора температуры антифриза;
27 – указатель состояния вышеописанного датчика;
28 – штатный модуль измерения давления смазки в картерном отсеке силовой установки;
А/В – клеммные колодки аккумуляторной батареи;
С – вход «мамы» подключения к приборной панели;
G 1/ G 2 – заземляющие выходы участка проводки.

Об основных элементах электрической схемы

В электросхему автомобиля входят следующие компоненты:

Источники электрической энергии.
Приборы, отвечающие за ее потребление.

Основное место расположения блока – слева от рулевой колонки. Устройство закрывается снизу специальной крышкой. Надо открутить всего два винта, чтобы добраться до внутреннего содержимого. После этого отжимают верхний край крышки, постепенно освобождая эту часть ото всех креплений. Становится доступной вся схема подключения датчика скорости ВАЗ 2123 и других приборов.

Появится блок, который удерживается на специальном кронштейне. В зависимости от комплектации и года выпуска сама схема бывает разной, как и общее количество предохранителей.

Профилактика

Для предупреждения поломок, производитель рекомендует придерживаться нескольких советов.

Один раз в год обрабатывать все клеммы и разъемы специальным маслом – это предупредит образование окислов.
Периодически проверять плотность креплений контактных разъемов. При расшатывании соединений возможно образование коротких замыканий или снижения проводимости цепи, что будет воспринято ЭБУ как отказ механизма.
Проверять степень изношенности силовых кабелей и магистралей. При активной эксплуатации автомобиля, оплетки, изготовленные из гибкого полимера, могут износиться и растрескаться. Это обстоятельство может спровоцировать короткие замыкания и механическое осыпание изоляторов. Следовательно, лучше предупредить поломку, чем ее устранять.

Соединение АКБ и стартера

В каждом автомобиля существует своя схема установки стартера. Может быть несколько вариантов доступа:

справа;
слева;
со стороны радиатора;
со стороны салона.

Часто приходится использовать подъемник или смотровую яму, чтобы добраться до этого компонента. Механизм нужен для обеспечения зацепления между шестерней и маховиком. Поэтому в области крепления кожуха сцепления устройство расположено чаще всего. Электронный вариант не исключение.

Система электрических жгутов

За счет системы зажигания в цилиндрах появляется искра, соответствующая текущим рабочим тактам. У современных двигателей провода идут к датчикам, которые отвечают за контроль по нескольким показателям:

Температура мотора.
Воспламенение, и так далее

Инжектор тоже становится важной частью.. Жгут системы зажигания в большинстве случаев подсоединяют к нескольким другим деталям:

Жгут системы зажигания в большинстве случаев подсоединяют к нескольким другим деталям:

Далее провода отдаются к заднему жгуту. Переходя к моторному отсеку, основной жгут разделяется на две жилы. Из них самая крупная направляется к радиатору, по пути соединяясь со следующими компонентами:

ДМРВ.
Датчик коленвала.
Резистор.
Электровентиляторы.

Через насос гидроусилителя от жилы перекидываются другие провода, идущие к дополнительным датчикам:

фаз;
холостого хода;
дроссельной заслонки;
детонации;
форсунок — предохранитель для них в систему не добавляют.

Вторая жила идет наверх, после чего делится на две части. Провода к «плюсу» и «минусу» идут вправо. Там же располагается АКБ. Влево они соединяются с адсорбером, датчиком давления топлива и кислородному датчику. Так электропроводка устроена в большинстве случаев.

Ветвь от жгута может идти к предохранителю кондиционера, если автомобиль снабжен подобным оборудованием.

Если хотя бы одну часть этой системы замыкает, есть большая вероятность, что двигатель просто не запустится. Контроллер перестает видеть информацию относительно температуры, подачи топлива к форсункам, положения дроссельных заслонок.

Лучше при таких обстоятельствах не обращаться к диагностике, а заменить сразу весь жгут. На поиски одного провода может уйти слишком много времени, а результат будет сомнительным. Проводка лучше работает, когда новая.

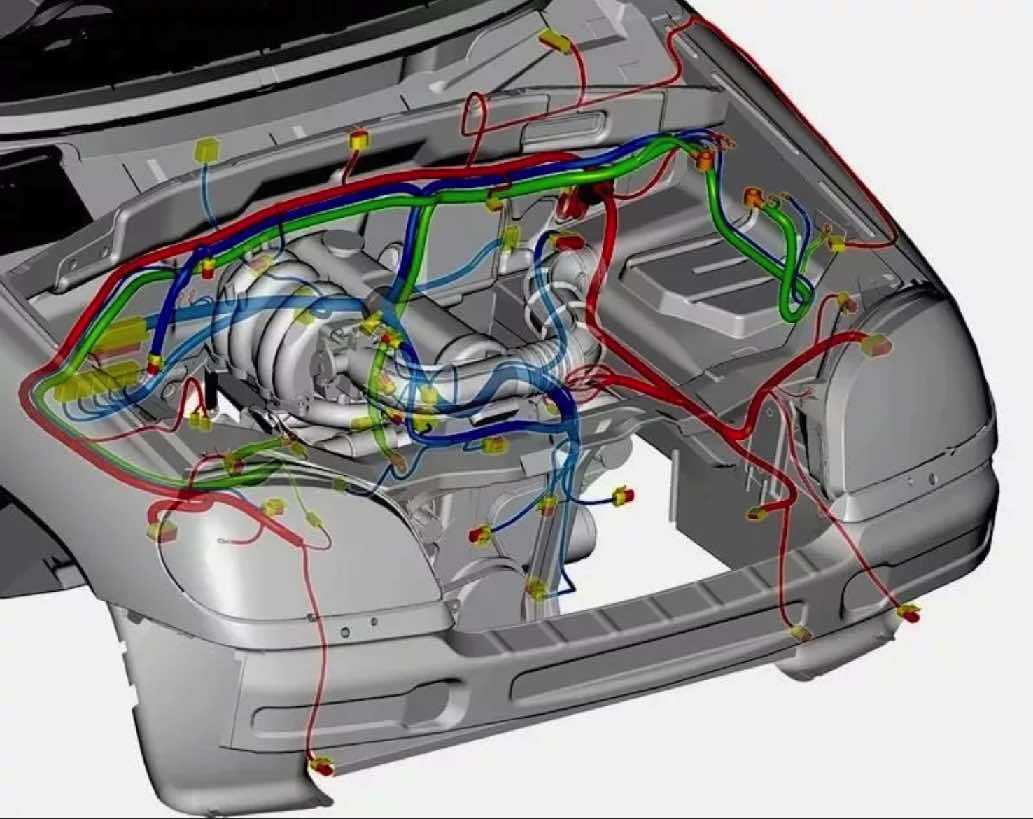

Распиновка разъемов нива шевроле, отвечающих за переднюю часть проводки

1/6 – блок передней правой/левой фары;
2 – узел сочленения стартера машины;
3 – подача напряжения для тягового стартера;
4 – клеммы подводки аккумуляторной батареи;
5 – генераторный модуль запитки электроцепи;
7/15 – узлы совмещения противотуманных фар головной оптики;
8 – контактная группа привода электродвигателя омывателя переднего ветрового стекла;
9 – ввод температурного сенсора, измеряющего показатели за бортом транспорта;
10 – контактный штепсель лампы освещения подкапотного пространства;
12 – штатный датчик измерения остатка уровня тормозной жидкости;
13 – штепсель штатного электродвигателя привода очистителя ветрового стекла;
14 – обозначение стандартного клаксона;
16/17 – вводы штепселей к приборной доске.

Распиновка разъемов Нива Шевроле, отвечающих за переднюю часть проводки

1/6 – блок передней правой/левой фары;
2 – узел сочленения стартера машины;
3 – подача напряжения для тягового стартера;
4 – клеммы подводки аккумуляторной батареи;
5 – генераторный модуль запитки электроцепи;
7/15 – узлы совмещения противотуманных фар головной оптики;
8 – контактная группа привода электродвигателя омывателя переднего ветрового стекла;
9 – ввод температурного сенсора, измеряющего показатели за бортом транспорта;
10 – контактный штепсель лампы освещения подкапотного пространства;
12 – штатный датчик измерения остатка уровня тормозной жидкости;
13 – штепсель штатного электродвигателя привода очистителя ветрового стекла;
14 – обозначение стандартного клаксона;
16/17 – вводы штепселей к приборной доске.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Потребители.

Все потребители соединяются параллельно друг другу и для удобства объединены в отдельные блоки. Для каждого блока предусматривается свой предохранитель. Такая схема повышает степень безопасности, а также упрощает обслуживание.

Блок предохранителей Шевроле Нива представляет собой отдельно смонтированный узел, расположенный в салоне. Практически все цепи, кроме цепи зарядки и пуска двигателя, имеют защиту в виде плавких предохранителей.

Стартер шевроле нива обеспечивает первоначальный пуск двигателя путем зацепления проводной шестерни с маховиком. Принципиально он работает, как двигатель постоянного тока, в котором роль ротора играет обмотка, а статора – постоянные магниты. Такой двигатель способен развивать мощность до 1,5 кВт при силе тока в 80 А. Но это лишь номинальные показатели.

Роль ключа для некоторых цепей играет замок зажигания. В данном случае он является многофункциональным, так как совмещает в себе запирающее устройство, ключ стартера, блокировку повторного его включения. Ключ зажигания замыкает практически все цепи. Остается запитанной цепь, обеспечивающая внутреннее освещение, центральный замок, стоп-сигналы, подкапотный фонарь. Иммобилайзер шевроле нива активируется с помощью индуктивной связи транспондера ключа с блоком противоугонной системы.

Блок-фары, противотуманные фары и задние фонари образуют наружное освещение автомобиля. В фаре встроены лампочки ближнего и дальнего света. Раздельная оптика позволяет более эффективно управлять пучками света, обеспечивая повышенную эффективность освещения. В корпусе фары монтируются и габаритные огни. ПТФ в стандартную комплектацию не входят и являются дополнительной опцией.

Передние стеклоочистители работают в трех режимах: прерывистом, нормальном и ускоренном. Моторчики переднего и заднего очистителей стекол имеют защиту в виде термобиметаллических предохранителей.

Переключение режимов работы осуществляется управляющими рычагами на рулевой колонке автомобиля. Совместно со щетками работает система омывателя стекол. В бачки жидкости стеклоомывателя встроены моторчики переднего и заднего омывателей. Бачок для переднего стекла располагается в подкапотном пространстве, а для заднего – в двери багажника.

Приводит стеклоподъемники в движение моторедуктор реверсного типа. Он работает от импульсного сигнала и имеет обратную связь. Моторедуктор отключается, когда стекло достигает одного из крайних положений.

Контроль за работой функционально важных систем берет на себя приборная панель Шевроле Нива.

Она объединяет спидометр, тахометр, термометр, указатель уровня топлива. Помимо этого имеется жидкокристаллический дисплей, на который выводится информация бортового компьютера о температуре окружающего воздуха, текущего времени. Критические значения некоторых параметров дублируются сигнальными лампами. Из обслуживания панели предусматривается только замена ламп. Остальные работы не являются регламентированными, а устройство меняется целиком.

Электросхема niva ответственная за питание оборудования, встроенного в задние двери

Здесь все оборудование также находится зеркально. Элементы и проводки полностью дублируют противоположную строну:

1/2 – выходы для кормового жгута кабелей;
3/6 – клеммная колодка запитки мотора редуктора блокировки дверей;
4/5 – концевые выключатели положения дверей.

1 – устройство основного освещения;
2 – монтажный короб предохранителей;
3 – регулятор переключения света фар головной оптики;
4 – часть выключения зажигания;
5 – выключатели головного освещения;
6 – обозначение в комбинации приборов участка ответственного за включение дальнего света;
К4/5 – защитные реле включения дальнего и ближнего режима головной оптики;
А – клеммные выводы, идущие к источнику питания цепи.

Электросхема NIVA ответственная за питание оборудования, встроенного в задние двери

1/2 – выходы для кормового жгута кабелей;
3/6 – клеммная колодка запитки мотора редуктора блокировки дверей;
4/5 – концевые выключатели положения дверей.

1 – устройство основного освещения;
2 – монтажный короб предохранителей;
3 – регулятор переключения света фар головной оптики;
4 – часть выключения зажигания;
5 – выключатели головного освещения;
6 – обозначение в комбинации приборов участка ответственного за включение дальнего света;
К4/5 – защитные реле включения дальнего и ближнего режима головной оптики;
А – клеммные выводы, идущие к источнику питания цепи.

Профилактика

Один раз в год обрабатывать все клеммы и разъемы специальным маслом – это предупредит образование окислов.
Периодически проверять плотность креплений контактных разъемов. При расшатывании соединений возможно образование коротких замыканий или снижения проводимости цепи, что будет воспринято ЭБУ как отказ механизма.
Проверять степень изношенности силовых кабелей и магистралей. При активной эксплуатации автомобиля, оплетки, изготовленные из гибкого полимера, могут износиться и растрескаться. Это обстоятельство может спровоцировать короткие замыкания и механическое осыпание изоляторов. Следовательно, лучше предупредить поломку, чем ее устранять.

Если придерживаться перечисленных правил автомобиль будет служить долго и качественно все время.

Где находятся блок предохранителей и реле Нивы Шевроле

Расположение вставок у машин с 2011 по 2019 годы не менялось.

Для получения доступа к основному блоку следует поковырять панель приборов в районе педального узла. Под приборной доской, слева от рулевого колеса. Чтобы добраться до щитка под приборкой следует крестовой отверткой снять пластиковый кожух, где и будет панель.

Подробное расположение с описанием есть на фото ниже.

Предохранители Нива Шевроле с описанием

Основные элементы автомобиля можно разделить на две группы по месту расположения. Следовательно, и назначение у них будет разное.

На фото изображена панель плавких вставок, актуальная для моделей, произведенных после 2009 года.Для удобства расшифровку лучше привести в форме таблицы.

Номер	Описание цепей
F1	Освещение гос номера, габаритные огни по левому борту автомобиля.
F2-4	Основное освещение – ближний, дальний и противотуманки по левой стороне машины. В некоторых комплектациях предохранитель № 4 представляет собой запасное гнездо.
F5	Основное защитное реле стеклоподъемников
F6	Питание прикуривателя. Некоторые автомобилисты подключают сюда силовые жилы вместо нити накаливания.
F7	Реле подключения клаксона.
F8	Подогрев стекла кормовой части и зеркал заднего вида.
F9	Переключатель подсветки салона, освещение бардачка, привод и электрика дворников. Отдельный вывод компрессора системы омывания ветрового стекла.
F10	Стандартный модуль управления электропакетом и блокировкой дверей, либо запасной
F11-14	Наружное освещение автомобиля. Ближний и дальний свет головной оптики, противотуманки, габаритные огни. Предохранители отвечают за правую сторону транспортного средства.
F15	Стандартная система управления приводами зеркал заднего вида. Предохранитель тенна подогрева сидений. В минимальной комплектации вставка не задействована.
F16	Прерыватели аварийки и реле поворотов
F17	Подсветка салона, частично индикация панели приборов, контролька положения сигнализации, тормозные сигналы, колодка дополнительного стопа.
F18	Силовой вентилятор системы отопления
F19	Головное реле стартера, подсветка и индикация панели приборов, система реле поворотников в режиме поворота.
F20	Лампы противотуманок задней части автомобиля, иммобилайзер и зуммер включения противоугонки.

Подключение автомагнитолы и спидометра происходит отдельно от основных предохранителей. Аналогично устроены и приводы форсунок, компрессора кондиционера. В зависимости от комплектации и года выпуска, перечисленные узлы могут подключаться по другой схеме.

Также в панели ВАЗ 2123 есть запасные предохранители, расположенные в отдельных гнездах.

Дополнительный блок предохранителей

Здесь основную часть представляют реле, но и предохранители есть. Плавкие вставки имеют маркировки и зоны ответственности:

№2 – высокомощный предохранитель, отвечающий за защиту силовых магистралей электроцепи правого вентилятора радиатора и группу дополнительного реле;
№3 – предохранительная вставка бензонасоса, расположенного в баке;
№4 – элемент отвечает за питание цепи контроллера автомобиля;
№9 – предохранитель правого вентилятора радиатора;
№10 – вставка, защищающая силовые магистрали и цепи, включаемые главным реле.

Реле Нива Шевроле

Представлено два места сосредоточения защитных вставок электроцепей. Расшифровка узлов автоматического включения цепей выглядит следующим образом.

Основной монтажный блок.

Обозначение в схеме	Расшифровка обслуживаемой цепи и оборудования
К1	Преимущественно не применяется, но в некоторых комплектациях может быть подключено.
К2	Система очистки лобового окна, реле питает электромотор.
К3	Прерыватель указателей поворотников в рабочем положении
К4	Модуль блока фар – включение ближнего света
К5	Защитный переключатель включения и питания дальнего света головной оптики
К6	Дополнительное реле ответственное за работу нескольких узлов одновременно. Обычно сюда подключают подогрев стекла кормовой части привод вентилятора системы отопления, омыватели лобового стекла и заднего окна.
К7	В отдельных комплектациях выступает в роли предохранителя нагревательного элемента двери грузового отсека.
К8	Не используется

Также в конструкции автомобиля предусмотрена выносная панель релюшек:

К1/2 – штатные противотуманки (при наличии);
К3 – включение системы подогрева сидений;
К4 – защита клаксона;
К5 – стандартное включение цепи стартера.

Отдельно следует рассмотреть блок системы управления двигателем:

К1 – дополнительное реле;
К5-6 – вставки вентиляторов головного радиатора для левой и правой стороны соответственно;
К7 – питание цепи топливного насоса;
К8 – главное реле автомобиля.

Заключение

Существуют дополнительные потребители, которые не были указаны. Они могут питаться параллельно от описанных цепей или иметь собственный предохранитель. Проводка автомобиля выполнена медными соединительными проводами с разноцветной оплеткой и уложена по кузову в специальных защитных чехлах под пластиковым декором.

Автомобиль, предназначенный для активного отдыха, и уж тем более, заявленный, как внедорожник, должен быть максимально независимым от системы электроснабжения, но требования современного пользователя накладывают свои коррективы. Надо отметить, что подобная схема оборудования электроприборов успешно применяется и на других моделях ВАЗ.
