Снятие вещевого ящика (бардачка)

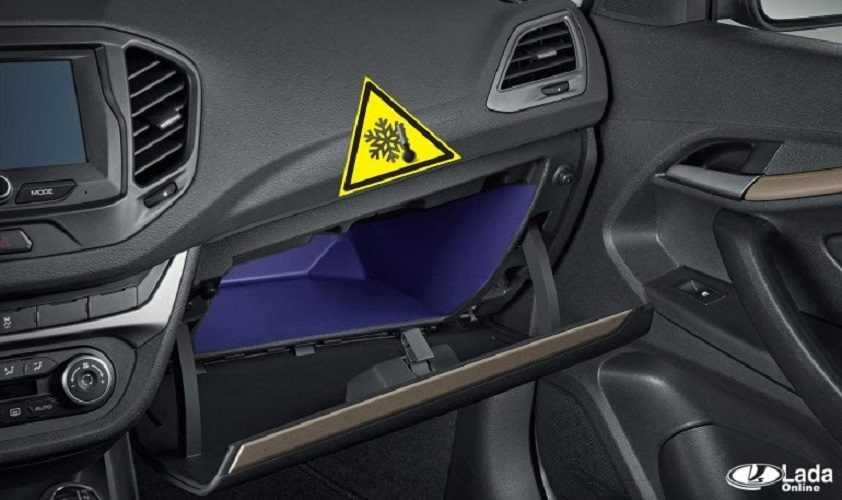

Проверка эффективности охлаждаемого вещевого ящика Лада Веста и XRAY

На своих последних моделях АвтоВАЗ впервые начал использовать опцию «Охлаждаемый вещевой ящик» (еще называют «перчаточный ящик»). На комплектациях автомобилей с кондиционером в бардачок подходит небольшой воздуховод, который может охладить, например, бутылку с водой. Рассмотрим, на сколько эффективно такое охлаждение.

Центральные воздуховоды под панелью (торпедо) имеют дополнительное ответвление, которое подходит к верхнему углу вещевого ящика. Чтобы содержимое бардачка начало охлаждаться, необходимо просто открыть заслонку (повернуть). Если охлаждение не требуется, заслонку можно закрыть.

Для проверки эффективности охлаждения бардачка был проведен народный тест. При температуре воздуха +25 градусов салон автомобиля Лада Веста нагрелся до +31 градуса. В этот момент в центре бардачка разместили датчик температуры Garmin Tempe. После чего включили кондиционер на 4 скорость и закрыли центральные воздуховоды.

Уже после 50 минут поездки температура в охлаждаемом бардачке снизилась с 31 до 14 градуса. Для справки: температура прохладной воды 12-15 градусов. Значит, свою функцию охлаждаемый вещевой ящик выполнил.

Как работает отопитель Lada Vesta вкратце

Чтобы подвести хоть какую-то материально-техническую базу под наши сегодняшние поиски тепла в салоне Весты, вкратце посмотрим на принцип работы печки. Этого можно было бы не делать по отношению к печке ВАЗ 2110 или классических Жигулей. Однако у Весты есть свои нюансы.

На компоновочной схеме видно сам корпус печки, №5

В принципе, отопитель Лада Веста устроен и построен как у людей, как мы привыкли. Корпус (5) расположен под силовой балкой передней панели. В корпусе мы находим все те же элементы системы отопления:

• радиатор печки;
• нагнетатель (вентилятор, или как хотите);
• заслонку распределения потока теплого воздуха (к ней у нас будут вопросы);
• актуатор (мотор-редуктор) привода заслонки;
• салонній фильтр;
• регулятор мощности нагнетателя.

Так должен распределяться воздух по салону

Теплый воздух распределяется по системе воздуховодов под передней панелью — на лобовое стекло, в дефлекторы панели, к ногам задних пассажиров, к водительским и к пассажирским ногам спереди. Ничего нового в этой системе нет, однако инженеры ВАЗа не предусмотрели пары нюансов, в результате чего возникли проблемы с печкой:

1. Неравномерная подача теплого воздуха по зонам (водитель, передний пассажир, лобовое стекло).
2. Теплый воздушный поток не сбоку, а из-под передней панели на ноги водителя не регулируется.
3. Система привода заслонки требует доработки.
4. Отток теплого воздуха в полость бардачка.
5. Неплотности в воздуховодах и корпусе печки приводят к значительным потерям тепла.

Ремонт вещевого ящика

Если вам понадобилось снять его, чтобы починить сломанную ручку, у которой сломалась петля, последовательность действий при извлечении та же. Сам ящик состоит из пары основных частей, склеенных между собой. Да, именно склеенных, а не прикрепленных иным, более надежным образом.

Потому для того чтобы разъединить их, не понадобится много усилий. Достаточно просто провести плоской отверткой по месту соединения и половинки сами распадутся.

В случае если вышло из строя пластиковое крепление, ремонт ручки легко выполнить с помощью того же клея. Отлично подойдет надежный Поксипол. После нанесения вещества дайте ему немного подсохнуть, чтобы увеличить адгезию, а потом плотно прижмите друг к другу необходимые детали. В принципе, инструкция по применению есть на каждой упаковке клея.

Чтобы предотвратить повторение подобного инцидента, лучше немного усовершенствовать конструкцию ручки с помощью

банального гвоздя, который будет выполнять функцию стержня.

Высверлите с помощью шуруповерта отверстия для шпильки. Подберите гвоздь соответствующей длины и диаметра. Подпилите его и установите так, чтобы укрепить ручку.

Сборка вещевого ящика происходит в обратной последовательности демонтажа.

После этого ваш лифтбек будет красоваться исправным бардачком еще очень долго. Согласитесь, на дороге важнее всего для водителя полная концентрация внимания на действиях и пути, а дребезжащая или постоянно открывающаяся дверца бардачка лишь усугубит дело дополнительным поводом для раздражения.

Конечно, вещевой ящик не настолько важный элемент автомобиля, чтобы обращаться в случае его поломки к специалистам СТО, потому проще сделать самому.

Как работает печка

• Маленький радиатор салона патрубками соединен с системой охлаждения мотора, именно от него идет тепло, с него начинает работать печка;
• Тепло, полученное от радиатора, разгоняется по кабине электровентилятором, нагнетающим воздух соплам воздуховодов;
• Резистор (РЧВ) задает темп работы электрического вентилятора;
• Воздушный салонный фильтр установлен на выходе электровентилятора;
• В воздуховодах установлена заслонка, которая контролирует поток поступающего к пассажирам воздуха;
• Моторедуктор двигает заслонку распределения потоков воздуха соответственно поставленной задаче;
• А задачи раздает блок управления отопителем (печкой) и, при наличии, кондиционером. Под руководством блока САУКУ (блок управления отопителем и кондиционером) находятся вентилятор, редуктор, различные датчики отопителя.

От отопителя Лада Веста в сторону стекол, сидения и пола направлены воздуховоды. Регулировка воздуха в различных направлениях осуществляется центральными дефлекторами. Мощность тепла контролируется колесиком на отопительном приборе.

Тольяттинский завод по-новому подошел к обогреву нижней части салона автомобиля. Теперь сопло воздуховода расположено прямо над ступней правой конечности, а не сбоку, как раньше.

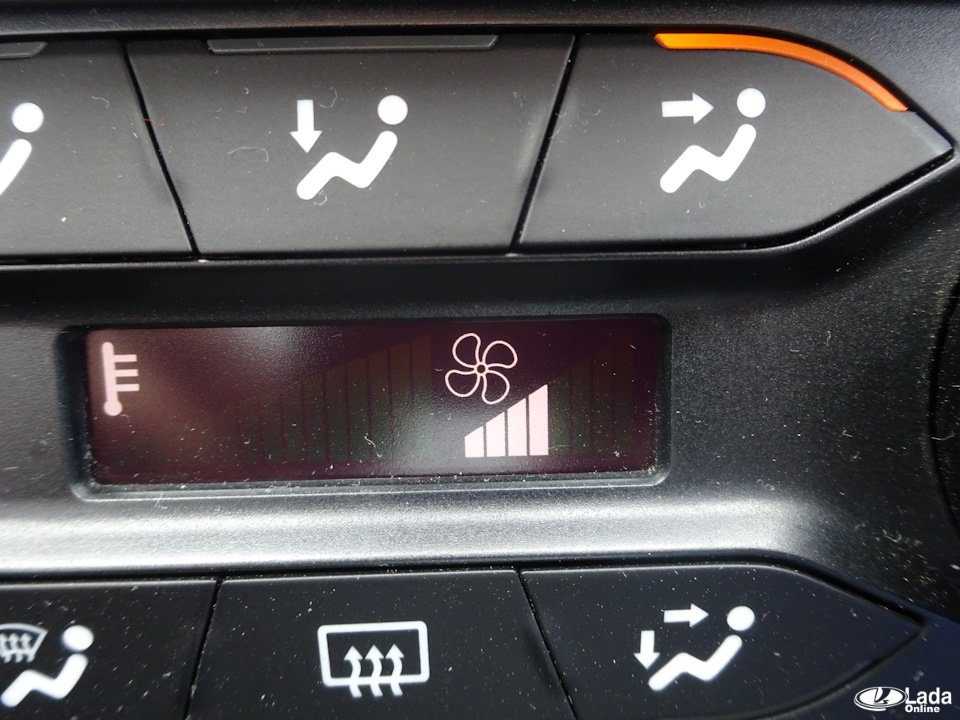

В зависимости от комплектации различается порядок управления печкой.

• Для «Классик» (без кондиционера) – левый регулятор ответственен за температуру воздуха, а правый – изменяет направление.
• Комплектация «Комфорт» имеет кондиционер. По сравнению с базовой версией здесь добавлена функция включения циркуляции.
• Для «Люкс» разработчики установили климат-контроль. Посредством режима Defrost MAX кондиционер включается самостоятельно. Также эта функция позволяет обогревать стекла и боковые зеркала.

1. Радиатор отопителя посредством резиновых патрубков соединен с магистралью системы. Тепло, излучаемое ДВС, передается системе отопления.
2. Радиатор системы отопления распределяет тепло по салону машины электровентилятором.
3. Предустановленный резистор в режиме онлайн регулирует темп вращения вентилятора.
4. Воздушный поток проходит циркуляцию, очистку сеткой, салонным фильтром (см. схему).
5. С помощью установленных заслонок водитель и пассажиры регулируют поток воздуха, поступающий к ним.
6. Моторедуктор вращает заслонку, основываясь на показаниях регулятора, датчиков отопителя.

Альтернатива

Если проблема заключается именно в борте коврика, можно отказаться от доработки задних воздуховодов в Лада Веста и Х Рей, и поработать с ним. Некоторые автовладельцы просто вырезают кусок бортика. Это эффективно, но смотрится неэстетично.

Но есть еще один вариант. В бортике необходимо вырезать небольшие круглые отверстия, как раз напротив воздуховода, и вставить в них резиновые втулки.

Впрочем, один из обладателей Vesta, которого зовут Евгений и знают на Драйве под ником gps-nav, нашел альтернативный путь установки большого воздушного фильтра на Лада Веста, который в разы дешевле. Он подразумевает приобретение компонентов от разных авто и последующую их доработку.

Элементы:

• фильтрующий элемент – подойдет изделие Filtron AP 074/3 – 330 рублей;
• корпус воздушного фильтра от модели Ford Mondeo 3 – 600 рублей – можно купить по артикулу 4609885902;
• патрубок воздушного фильтра от модели ВАЗ 2111 – 700 рублей;
• труба канализационная на 75 мм и отводы канализационные на 90° и 67° – 220 рублей;
• штуцер – 30 рублей;
• пластиковые стяжки (2 ед.) и хомут металлический (2 ед.).

После того, как все перечисленные компоненты куплены, можно начинать работу.

Что делать, если бардачок сломался

Чтобы решить проблему с бардачком, нужно непосредственно снять его, чтобы ремонтировать или менять. Есть два способа:

• Снятие торпедо (передней панели);
• Снятие непосредственно самого бардачка.

Чем эти способы отличаются

В случае, если Вы снимаете бардачок, всё делается четко по инструкции и не требует особых знаний и умений – достаточно только правильно понять, что и за чем отсоединять.

Снятие торпедо – более масштабный процесс, занимающий больше времени. Заниматься этим следует, если работа будет вестись не только с бардачком, но и со всей панелью, или же если по каким-то причинам бардачок стандартным способом снять не удается.

Как снять бардачок на Форд Фокус 3

Сперва нужно снять боковую панель-заглушку. Она снимается легко, так как предусмотрена для того, чтобы в случаях поломок внутри торпедо без проблем открываться и закрываться, и чтобы автомобилисту не приходилось снимать всю переднюю панель. Для этого можно просто поддеть её края широкой плоской отверткой или лопаткой и потянуть на себя.

Снятие боковой заглушки на Форд Фокус

Заглушка поддевается и тянется на себя до тех пор, пока все её клипсы не отстегнутся, и она не снимется. Под заглушкой находятся два шурупа – черный и белый. Чтобы работать непосредственно с бардачком и снять его, нужно открутить именно черный, а белый не трогать.

Внутри самого бардачка тоже есть шурупы, на которые следует обратить внимание далее. Приподняв крышку бардачка и зафиксировав ее в таком положении, нужно найти два шурупа сверху и, открутив их, закрыть крышку бардачка

Если же она не открывается, трогать ее не нужно.

Под бардачком есть две защелки и тканевая прокладка, которые тоже будут мешать, поэтому сначала нужно открепить защелки (они просто тянутся вниз), а после снять панель из ткани

Там, внутри, находится блок предохранителей, поэтому ничего больше трогать не нужно – можно случайно задеть что-то важное и нанести автомобилю более серьезные повреждения, чем неисправность бардачка

Там же, под бардачком, есть другие шурупы, которые нужно снять, поэтому действия следующие: вы забираетесь еще дальше под бардачок и ищете два черных шурупа рядом с желтыми клипсами, на которых были защелки. К серым болтам не прикасаетесь – они не нужны сейчас.

Расположение двух нижних болтов

Теперь бардачок держится лишь на нескольких клипсах, которые просто отщелкиваются. Удобнее всего начать снятие бардачка с правой стороны креплений,где была снята пластиковая заглушка и где откручивался самый первый болт. Аккуратно тянем вниз за ту часть бардачка, которую мы тогда «освобождали». Она гнётся, поэтому стоит быть осторожным, чтобы не отломить её вовсе.

Когда клипса на детали отсоединится, можно приступать к снятию остальных клипс — они расположены по периметру бардачка примерно по углам. После отсоединения всех клипс, бардачок просто тянется на себя и вынимается. Теперь над ним можно провести ремонтные работы – например, починить крышку или свет.

Снятый бардачок

Как снять верхний бардачок на Ford Focus 2

У кого этот бардачок есть, рано или поздно сталкивается либо с тем, что он сам по себе открывается на ухабах, либо с тем, что ломается пластиковая защелка. Если нет — то либо бардачком не пользовались, либо сильно везет))В общем, защелка у меня один раз уже ломалась, правда не до конца, залепил ее “Поксиполом”, обточил надфилем, вроде нормально отъездил зиму. Вот только летом она держать перестала, то ли от прогрева салона солнцем, то ли дороги не такие ровные стали))По некотором размышлении решил, что проблема в замке, который защелку держит. Купил замок, дубликат правда, зато недорого, извлек бардачок из торпеды, и потащил его на замену. Все бы ничего, только вот в этом замке починенная защелка как раз сломалась нафиг без шанса на восстановление. Пришлось заниматься колхозингом, ибо отдавать около 3500 за крышку бардачка придушило земноводное.

В общем, берем старые салазки от серверного жесткого диска, там как раз мягкая сталь около 1мм толщиной, режем от них полоску нужной ширины ножницами по металлу, обрабатываем напильником до нужной формы и габаритов.Старую защелку, точнее то, что от нее осталось, отламываем, отщелкиваем крышку бардачка на две части (как оказалось, они слегка приплавлены друг к другу, но канцелярским ножом разделились без проблем). Сверлим на месте защелки отверстие и вставляем туда заготовку.

Полный размерВот примерно такСтавим крышку на место, подгоняем по длине, чтобы замок четко открывался и закрывался не заедая, после чего загинаем оставшийся кусок конструкции, обезжириваем и заливаем его “поксиполом”. Через 15-20 минут все уже схвачено.

После схватывания “поксипола” и проверки на четкость открывания-закрывания обезжирил обе части крышки и заклеил их на гелевый суперклей, как раз по ребрам, на которых они раньше держались. Держится превосходно, ничего не повело и без посторонних звуков.

Полный размерЗачем ёлку выбрасывать? Все равно до нового года осталось меньше шести месяцев))Ну и после всего этого осталось только воткнуть виновника торжества обратно в торпеду.

На все про все ушло около сорока минут чистого времени. Держится хорошо, на ухабах не открывается само по себе, да еще и крышка вровень с торпедой стала в закрытом состоянии, раньше немного выпирала вверх. Будем посмотреть, как дальше все это будет себя вести.

Когда зимой ездил в страны ближнего зарубежья настигла меня частая беда ГИЯфокусоводов — отломался пластиковый крючок-защелка, которым закрывался бардачок на торпеде. Уже тогда знал, что это достаточно постоянная проблема и знал что есть варианты ремонта, но в тоже время знал, что зимой этим заниматься и опасно для пластика и впринципе сложно без гаража, потому почти пол года ездил с кусочком бумажки, которым распирал крышку чтобы бардачок не открывался) и вот вернулся пару недель назад к этой теме на ффклабе, прошерстил всю темку, пообщался с теми кто уже ремонтировал и решил и сам заняться. В СПб как раз началась неделя дождей и я снова отложил.но вот выдался денек, когда на работе спокойствие, отпросился и поехал к знакомым в сервис. думал часа за 2 справлюсь.ошибся)))Ну чтож, началось все в магазине с выбора заготовки, выбор основывался на наличие хотя бы одного прямого угла и толщине металла в 2 мм.

Бардачок – деталь хрупкая

Как показывает опыт, у владельцев Фордов разных марок часто ломаются верхние бардачки – крышка не работает, что-то внутри барахлит или сломался свет. Зависит ли это от производителя, или от неправильной эксплуатации, но проблема частая, а автомобили все же разные, и может возникать она в разных ситуациях.

Верхний бардачок на Форд Фокусе

Лучший совет, какой можно дать – напоминание о том, что автомобиль надо беречь и относиться к нему аккуратнее. Несмотря на то, что снять бардачок несложно, можно провозиться с этим долго. Намного легче следить за тем, чтобы он не сломался, не хлопать слишком сильно крышкой и тогда не придется его в будущем вынимать, чтобы искать неполадки.

Как снять бардачок на Форд Фокус: подробная фото-инструкция 4.9 (97.14%) 7 проголосовало

↑ Принцип работы

В качестве охладителя используется антифриз: смесь этиленгликоля и дистиллированной воды. Чем ниже температура снаружи автомобиля, тем выше должен быть процент химического реагента (его плотность).

Важно! При использовании хладагента не допускается его смешивание с маслом. В систему должен заливаться антифриз одной марки, рекомендуемой производителем

Циркуляция жидкости происходит по двум контурам. Малый круг начинается и заканчивается в моторе, включая радиатор отопителя. Он функционирует, когда автомобиль не двигается или сохраняется температура в двигателе до 85 гр.

При температуре свыше 85 гр. термостат включает большой контур, в котором задействован радиатор двигателя. Горячий антифриз по выпускному шлангу поступает в радиатор, где охлаждается и снова направляется к двигателю. Охлаждение происходит потоками воздуха, поступающими через воздухосборники переднего бампера.

Если этого оказывается недостаточно из-за высокой наружной температуры или остановки автомобиля с разогретым двигателем, то по сигналу от электронного блока управления включается вентилятор за радиатором. Для контроля над температурой двигателя, помимо термостата, имеется специальный датчик. Работа вентилятора не зависит от положения ключа в замке зажигания.

В систему охлаждения двигателя Лады Веста интегрирован отопитель салона. В его радиатор поступает горячий антифриз двигателя и после остывания возвращается в большой контур.

При температуре охлаждающей жидкости выше 100 гр. и давлении 0,1 бар в действие вступает расширительный бачок. Заполненность системы охлаждения определяется по уровню антифриза в бачке. В пластиковом полупрозрачном сосуде жидкость должна находиться на середине между max. и min. отметками. После достижения давления в интервале 1,1-1,3 бар происходит сброс охладителя в систему.

При системе кондиционирования в Ладе Веста имеется функция охлаждаемого вещевого ящика (бардачка). В левом верхнем углу перчаточного ящика находится заслонка ответвления воздуховода. Для понижения температуры в бардачке требуется открыть клапан и перекрыть центральные воздуховоды при работающем кондиционере.

Типичные неисправности печки

Наиболее распространенными проблемами с печкой на Лада Веста являются следующие:

• фактическая температура не соответствует заданной – низкий уровень антифриза (тосола), засорение патрубков радиатора или образование воздушной пробки, из-за чего дует холодным воздухом;
• в процессе работы появляется вибрация – ослабленное крепление электрического моторчика;
• недостаточный воздушный поток из дефлекторов – засорение каналов, воздуховодов;
• отопитель неактивен при его активации на приборной панели – выход из строя предохранителя (№14) монтажного блока.

Проверка вентилятора печки

В ходе циркуляции воздушного потока частички пыли оседают на поверхности крыльчатки, вследствие чего она начинает шуметь, появляются сторонние звуки.

Чтобы очистить лопасти вентилятора от мусора необходимо обеспечить доступ к агрегату.

1. Отщелкиваем вещевой ящик.
2. Извлекаем фильтрующий элемент.
3. Справа расположен печной механизм. Прижимаем пластиковые зажимы, проворачиваем крыльчатку против часовой стрелки.
4. Извлекаем моторчик.
5. Протираем привод ветошью.
6. Устанавливаем детали в обратной последовательности.

Проверка заслонок печки

На участке между дефлекторами и вентилятором установлены заслонки. В ходе эксплуатации они выходят из строя, деформируются, повреждаются. Своими силами проверить исправность заслонки достаточно просто: нужно активировать печку на максимальной скорости. Если плохо дует, значит засорен воздухопровод. Меняйте положения заслонки. Если слышен скрип или шум, то смажьте подвижные части силиконовой смазкой.

Запотевшие окна в режиме активированного отопителя – первый признак неисправности вентиляции. Эта проблема провоцирует резкое снижение видимости на дороге и возрастание риска аварийной ситуации. Как только обнаружили запотевание, проверьте состояние вентиляции, вероятнее всего, воздуховоды засорены.

Проверка эффективности обогрева

Профилактику проводите перед наступлением зимы. Обязательно удостоверьтесь в:

• нагреве воздуха;
• изменении скоростных режимов при переключении рычага управления, при необходимости замените щетки мотора печки;
• отсутствии сторонних шумов, свиста в работе вентилятора;
• необходимости временного интервала для прогрева воздуховодов.

Водителю на заметку! Левый и правый патрубки должны быть одинаковой температуры. В противном случае – это признак неисправности системы отопления.

Вывод

Процесс самостоятельной замены печного отопителя вовсе не сложный, но требует внимательности со стороны мастера. В случае возникновения сложностей обратитесь за помощью к специалистам автомастерской.

Электрики советуют приобретать оригинальные детали, что гарантирует совместимость с моделью вашего автомобиля.

Тщательно сверяйте серийные номера со справочными данными, указанными в руководстве по эксплуатации Лада Веста.

Снятие блока системы отопления и кондиционирования

Подготавливаем автомобиль, открываем капот и отсоединяем минусовую клемму аккумулятора.

Сливаем охлаждающую жидкость, согласно статье – «Замена охлаждающей жидкости».

Выпускаем хладагент для автомобилей с климатической установкой, в соответствии с требованиями инструкции на оборудование.

Отсоединяем подводящий и отводящий патрубок системы отопления от радиатора отопителя и блок трубопроводов системы кондиционирования от испарителя, как описано в статье – «Снятие модуля приборной панели».

Снимаем каркас панели приборов в соответствии со статьей – «Снятие каркаса панели приборов».

Ключом на 13 откручиваем болты 2, рисунок 1, крепления поперечины 1 панели приборов к кузову.

Головкой на 10 откручиваем болты 2, рисунок 2, крепления блока 3 системы отопления, вентиляции и кондиционирования к поперечине 1.

Головкой Torx 20 откручиваем винты 2 и 3, рисунок 3, крепления левого 1 и правого 4 воздуховодов обогрева ног, снимаем воздуховоды.

Головкой Torx 20 отворачиваем винты 1, рисунок 4, крепления к поперечине 3 панели приборов левого 2 и правого 4 воздуховодов вентиляции салона, снимаем воздуховоды.

Отсоединяем колодки жгута проводов панели приборов от выключателя сигнала торможения, электронной педали акселератора, жгута проводов отопителя, антенного кабеля на правой стойке ветрового окна.

Снимаем поперечину панели приборов с направляющих штифтов кузова и опускаем на пол салона.

Отсоединяем трубку слива конденсата от корпуса блока системы отопления, вентиляции и кондиционирования, извлекаем блок из салона автомобиля.

Установку блока системы отопления, вентиляции и кондиционирования выполнять в порядке обратном снятию.

Перед присоединением блока трубопроводов системы кондиционирования к испарителю, устанавливаем новые уплотнительные кольца, предварительно смазав их компрессорным маслом.

Заполнить систему охлаждения двигателя охлаждающей жидкостью.

Загрузить хладагент в соответствии с инструкцией на оборудование, в зависимости от комплектации в количестве 390±20 г.
