*:. › Logbook › Установка Волговских сигналов и датчика внешней температуры на Гранту

Привет всем Грантаводам!)

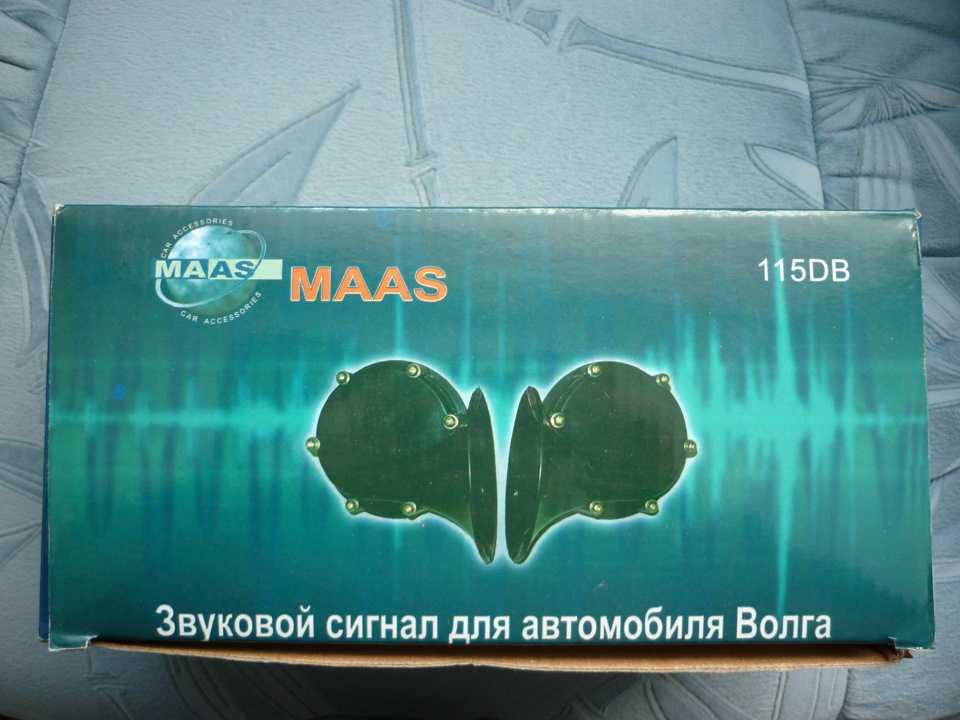

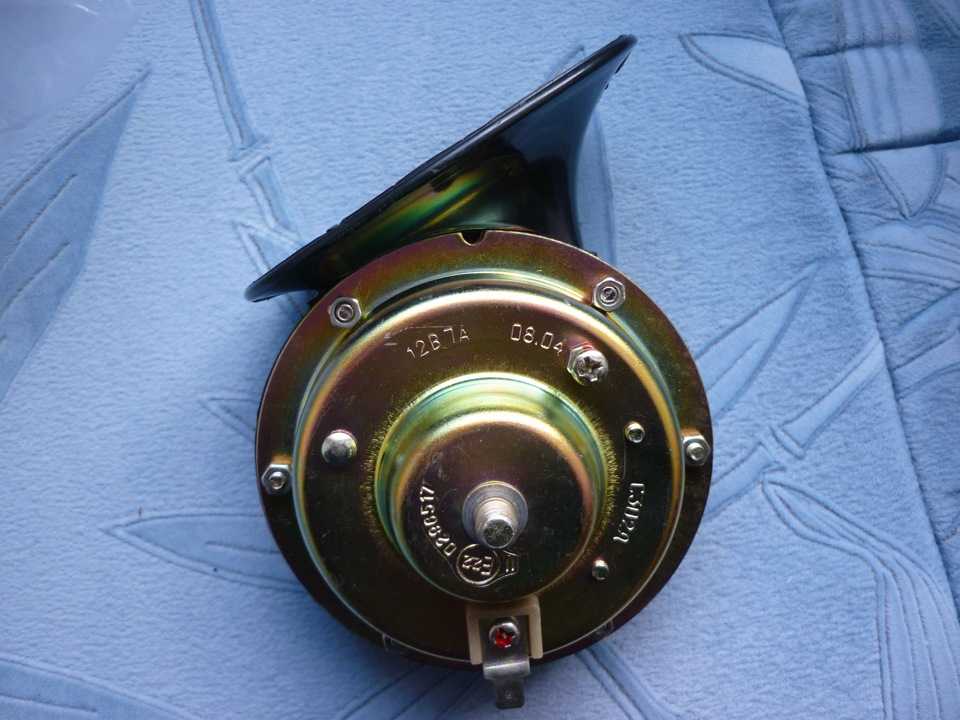

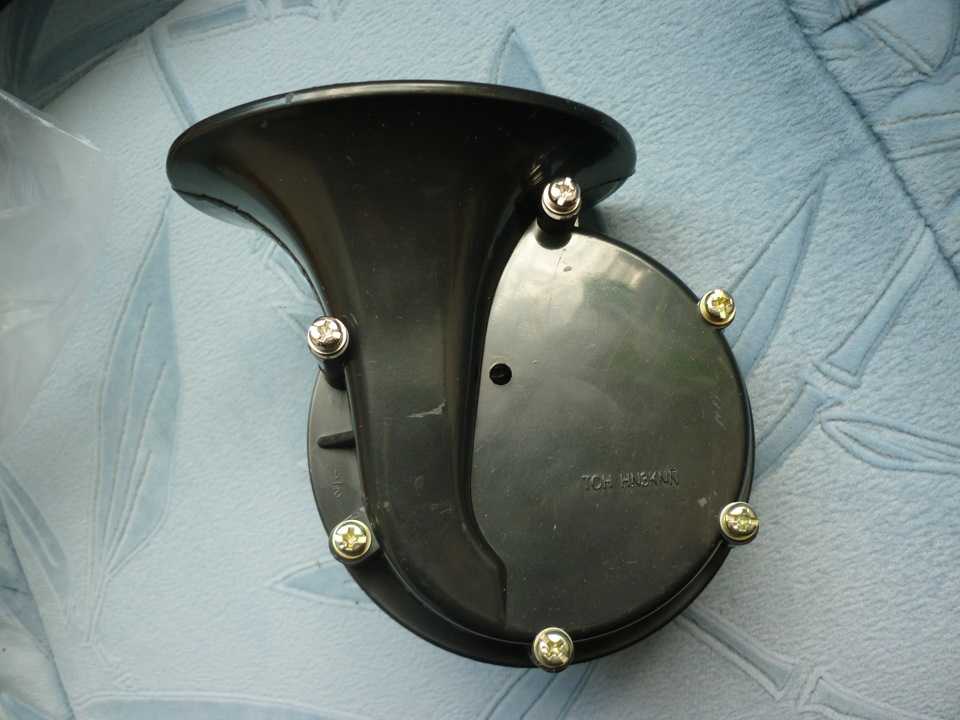

Давно мечтал сменить родной гудок, на что-то более серьезное по звучанию :). Хотел купить пневматическую дудку, но продавец отговорил, ибо на морозе отмерзает компрессор и могут быть проблемы. Ну я не падая духом решил взять проверенные временем волговские дудки

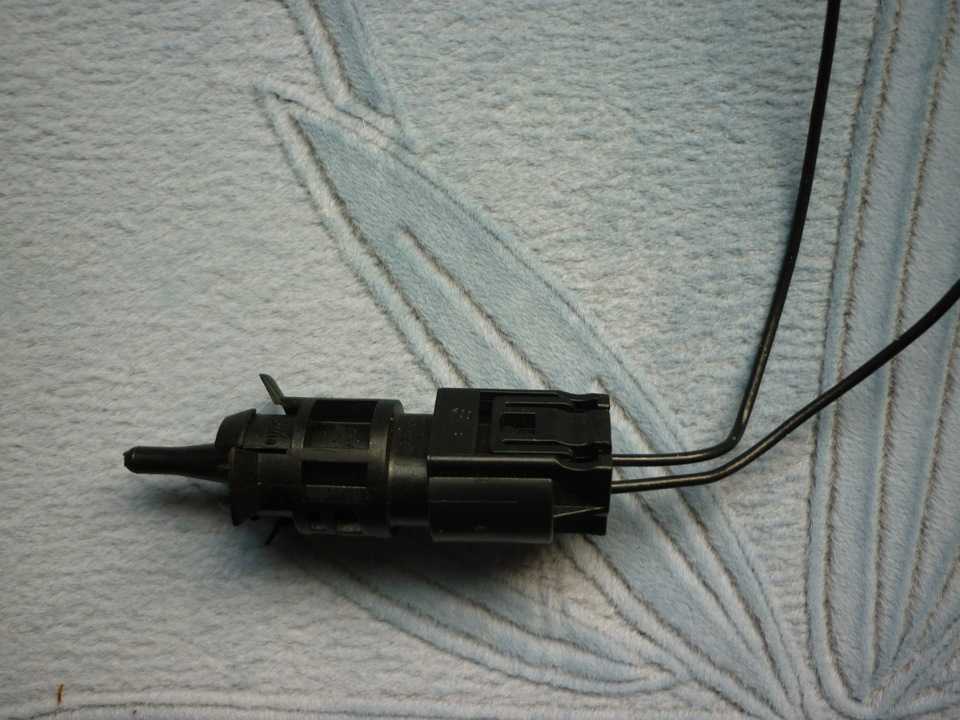

Также прикупил датчик внешней температуры.

Для подключения сей аксессуаров нам потребуются:

1) Провода для сигналов. Сечение 1,5 кв (мне потребовалось примерно 2 метра);2) Провод сечением 0,75 кв. для датчика температуры (примерно 4 метра);3) Гофра или в моем случае кембрик;4) Клемы «мама», «папа»;5) изолента;6) пластиковые хомуты.

Начнем по порядку с подключения сигналов:

1. Снимаем передний бампер. Как его снять смотрим здесь 2. Снимаем заводской сигнал и отключаем разъем;

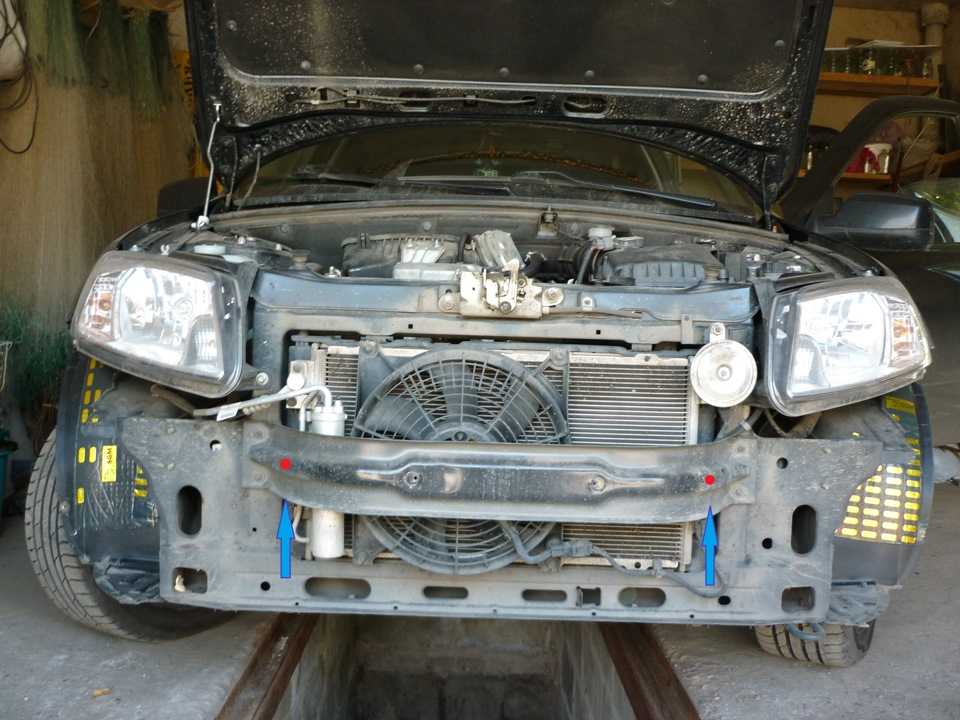

3. Примеряем новые сигналы и отмечаем места крепления;

4.Сверлим отверстия в усилителе бампера диаметром 8 мм;

5. Прикручиваем сигналы;

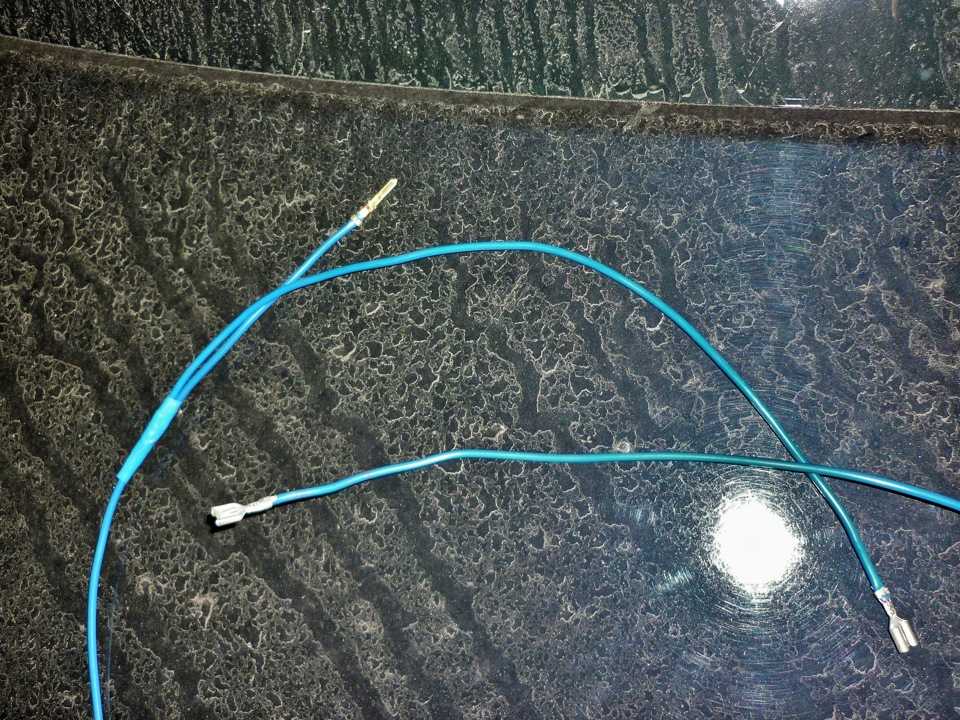

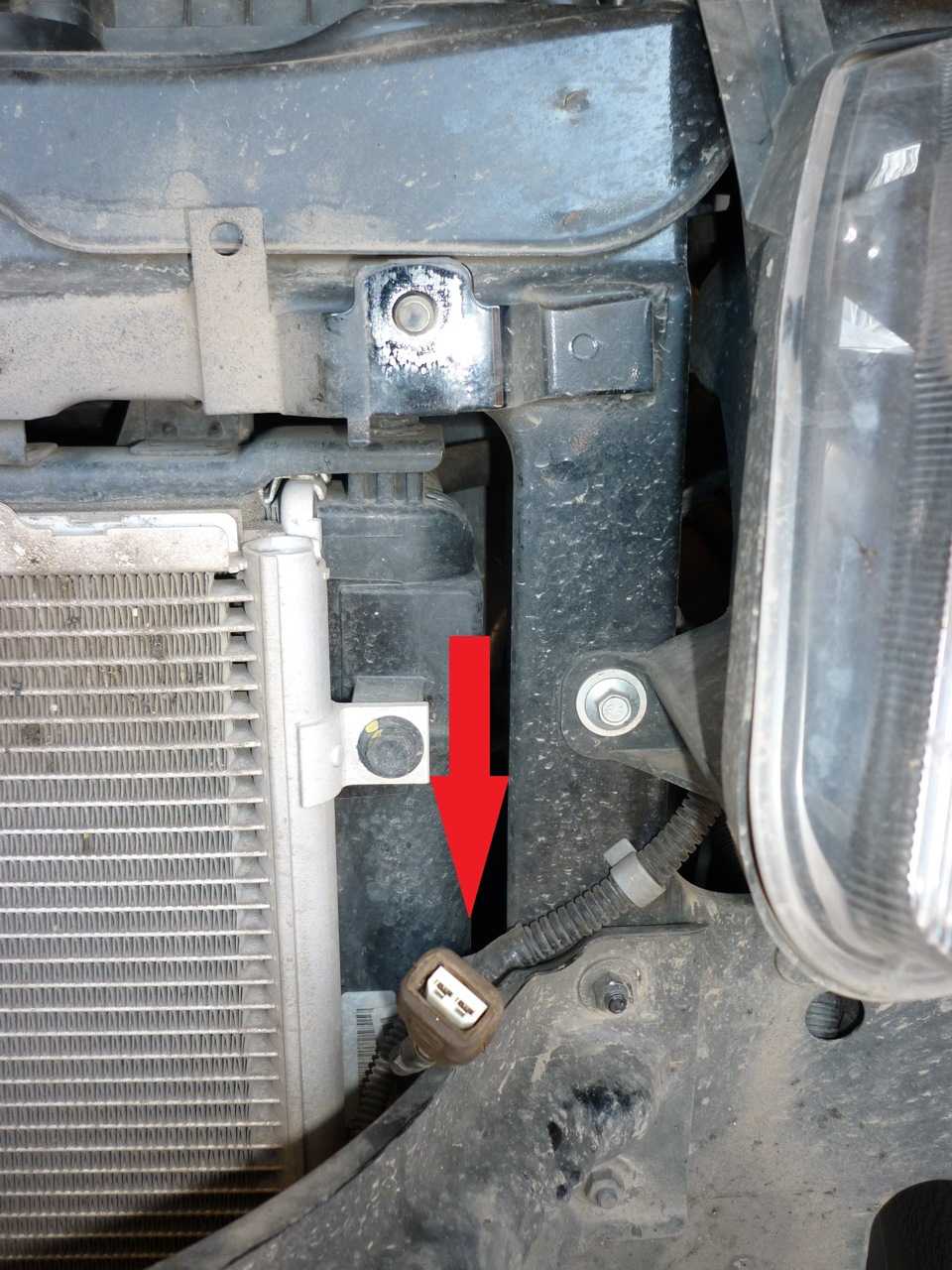

6. Делаем проводку для сигналов.К штатному сигналу идет разъем с двумя клеммами (+ и -). В волговских сигналах присутствует только плюсовая клемма. Масса берётся с кузова.Нам необходимо сделать нечто подобное:

Распиновка разъёма штатного сигнала по цветам проводов следующая:Чёрный провод — это масса.Серый провод с чёрной полоской — это плюс (тот который нам нужен).

7. Провода укладываем в изоляцию (в моем случае кембрик);

8. Подключаем нашу проводку к штатному разъему и сигналам; крепим хомутами

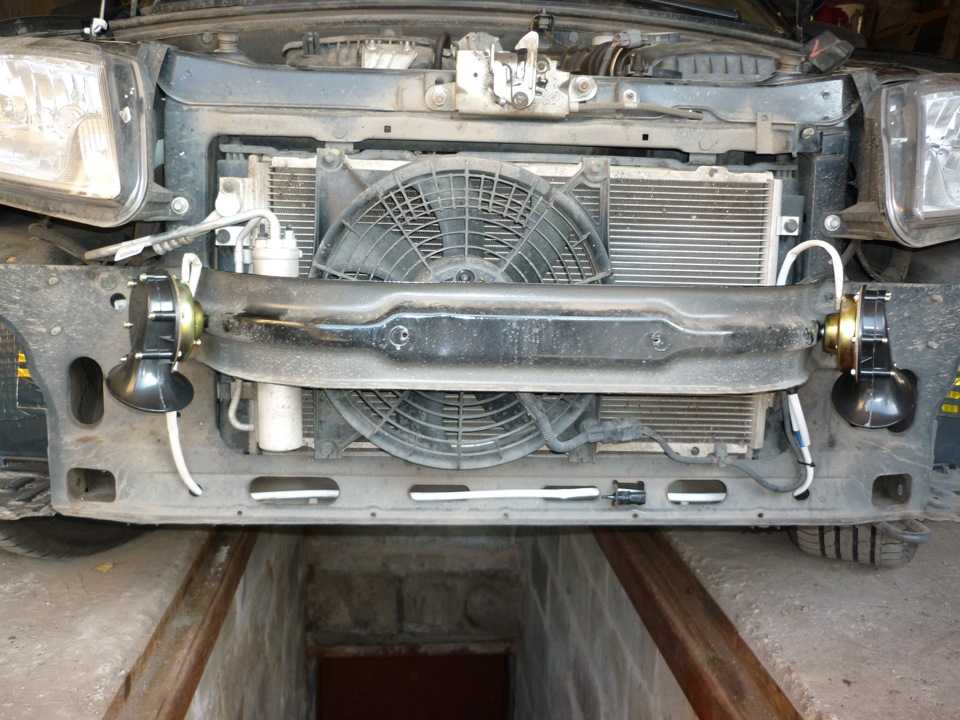

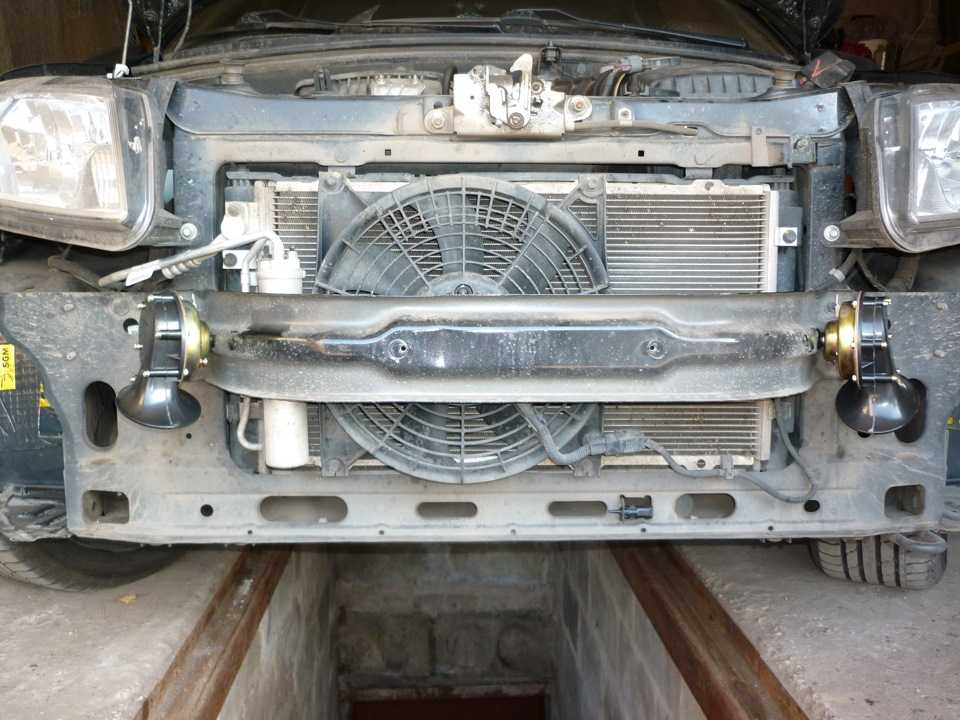

Вот такой получился гудок:

Теперь подключаем датчик внешней температуры!

Примечание: Перед подключением датчика, проверьте версию ПО на комбинации приборов. Для этого нужно нажать кнопку сброса суточного пробега и включить зажигание. Стрелки начнут бегать, нажимаем еще раз кнопку сброса суточного пробега и на дисплее появится версия ПО. Датчик будет работать если версия прошивки не ниже 090.

Далее по порядку:

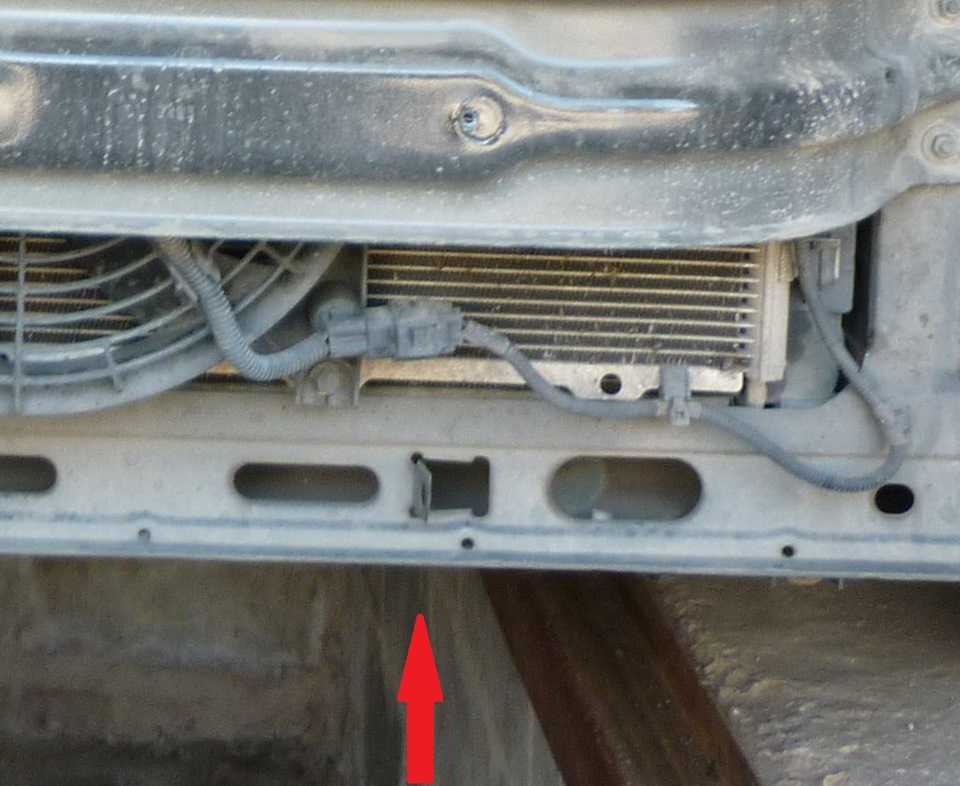

1. Крепим датчик к штатному кронштейну;

2. Делаем проводку;От разъема датчика идет два провода: плюс и минус. Минус берем с кузова, а плюс протягиваем в салон. (Использовал отверстие, возле педали сцепления, ранее в него проводил силовой кабель для усилителя об этом можно почитать здесь :))

3. Разбираем приборную панель;Откручиваем пластиковую накладку, далее откручиваем 4 болта на приборке

Источник

Меры предосторожности

Бытовой газ весьма опасен. Основные угрозы, которые несет пропан, это:

Памятка о бытовом газе

Пожароопасность.
Непригодность для дыхания.
Взрывоопасность при достижении предельной концентрации пропана в воздухе, а также при резком росте температуры в закрытом объеме.
Во время утечки газа резко понижается температура, возможно обморожение.

Для сохранения жизни и здоровья людей, и их имущества следует принимать меры предосторожности:

Читать также: Высота зеркала над туалетным столиком

Правила пользования газом

Исключить соседство с открытым пламенем и источниками тепла.
Исключить присутствие в рабочей зоне других возгораемых материалов.
Исключить присутствие нитратов и перхлоратов рядом с газовым оборудованием ввиду их химической активности.
Не применять редуктор для пропанового баллона, при наличии повреждений или утечки.

Датчик педали тормоза Лада Калина

Датчик педали тормоза Калина это техническое устройство, которое применяется для отслеживания степени воздействия на тормозную педаль. Довольно часто автовладельцы линейки ВАЗ жалуются на поломки или неправильные регулировочные настойки изделия.

Благо, процесс подстройки или замены детали не представляет большой сложности при соблюдении определенных нюансов.

Диагностика работоспособности

Проверка работоспособности заключается: 1. В прозвонке (проверке) мультиметром изделия. 2. Разборке и визуальном осмотре внутренних составляющих детали.

3. Замена датчика не заведомо исправный.

Первый способ предусматривает поочередное измерение контактов демонтированного датчика. Смысл в том, чтобы проверить каждый контакт в отдельности и попарно (второй и третий контакт). Сделать это достаточно удобно, так как на месте подключения контактной фишки все разъемы пронумерованы.

Второй способ применяется для выявления неисправных или деформированных внутренних элементов изделия (в большинстве случаев испорченных пружин).

На ней не должно быть следов окислений и загрязнений. Если таковые имеются, зачистите их.

Третий способ достаточно прост и тривиален. Установите новою деталь взамен той, в исправности которой вы сомневаетесь.

При восстановлении работоспособности системы, индикатор неисправности (чек энджин) должен погаснуть (если в течение 15 минут не пропадает, следует сбросить ошибку вручную).

Признаки неисправности датчика педали тормоза Лада Калина

Для того чтобы понять, что причиной некорректной работы автомобиля является именно датчик положения педали тормоза Калина, обратите внимание на следующие признаки:

наличие ошибки «Р-0504» на приборной панели;
существенное снижение мощности, отзывчивости двигателя при воздействии на педаль газа;
повышение оборотов двигателя (кратковременные) при переключении передач.

Основные причины неисправности датчика

Для того чтобы выявить причины, которые препятствуют штатной работе устройства, его необходимо разобрать и произвести тщательный осмотр на предмет выявления деформаций и повреждений.Наиболее часто встречаются следующие дефекты:

внутренняя (малая) пружина, которая расположена на штоке, имеет признаки деформаций или перекосов;
контактные клеммы изделия имеют физическое окисление;
люфт подвижного контакта;
довольно низкое качество заводского исполнения (брак хлипкость внутренних элементов устройства).

Регулировка датчика педали тормоза Калина

Если датчик находится в исправном состоянии, а некорректная работа ДВС продолжает вас беспокоить, попробуйте произвести самостоятельную регулировку изделия

При этом обратите внимание на следующие особенности:

Вкручивать датчик необходимо по часовой стрелке до тех пор, пока педаль тормоза не начнет опускаться. После чего потребуется слегка выкрутить изделие и зафиксировать его положение при помощи крепежной гайки.
Результат должен быть такой, чтобы в состоянии отсутствия воздействия на педаль, шток датчика был утоплен в корпус, а при воздействии на педаль наоборот – полностью высвобождаться из корпуса.
Что касается рабочего зазора, то он настраивается при помощи двух гаек (одна наверху, другая внизу). Регулировка осуществляется при помощи верхней гайки, которая закручивается, а нижняя наоборот – раскручивается. Весь процесс производится до тех пор, пока при воздействии на педаль тормоза кнопка не будет полностью утапливаться в корпус. Однако перебарщивать с настройкой не следует, иными словами следует оставить небольшой зазор или задел хода (примерно от 2 до 5 миллиметров).

Снятие и установка

Замена датчика педали тормоза на Калине осуществляется с использованием разводного ключа на «19». Сам датчик находится над педалью тормоза под рулевой колонкой. Условно, этапы снятия можно разделить на 5 шагов:

Перед началом работы с электрикой рекомендуется отсоединить минусовой провод (клемму) от аккумулятора.
После чего необходимо переместиться в салон автомобиля с водительской стороны. Для удобства работы желательно отодвинуть водительское сиденье в противоположную сторону от торпеды.
Найдите место расположения датчика. Разыщите контактную фишку с проводами. Нажмите и удерживайте 2 пластиковых, крепежных фиксатора расположенных по обеим сторонам фишки. Вытяните колодку из разъема датчика.
Возьмите в руки ключ и ослабьте крепежную гайку. После чего датчик можно свободно выкрутить.
Процесс установки аналогичен процедуре снятия за исключением того, что потребуется произвести регулировку (настройку), процесс которой подробно изложен в предыдущем разделе.

Способы устранения поломки

Устранение неполадок – процесс не сложный и вполне по силам даже начинающим автолюбителям (автор видео — Автоэлектрика ВЧ).

Воспользовавшись мультиметром, нужно прозвонить проводку. Поврежденные или оборванные участки следует заменить целыми или спаять. Если на контактах есть следы окислительных процессов, их нужно зачистить.

Если перегорели светодиоды, то их нужно менять парами. Если вышел из строя прерыватель, его нужно заменить новым, так как он не подлежит ремонту. Перед заменой следует отключить питание автомобиля, сняв отрицательную клемму с аккумулятора. Затем от прерывателя отсоединяем провода питания. Далее нужно ослабить контргайку и выкрутить основную гайку крепления выключателя к кронштейну.

Замена выключателя тормозных сигналов

Перед установкой новую лягушку следует проверить на работоспособность. Это можно сделать с помощью омметра. Подключаем устройство к прибору и замеряем сопротивление. При замкнутом контакте сопротивление должно быть нулевым. Если нажать на шток, контакты должны разомкнуться, сопротивление в этом случае стремится к бесконечности.

Запчасти ВАЗ

В данном разделе представлены автозапчасти для продукции Волжского Автомобильного Завода (ВАЗ) — самого крупного производителя легковых автомобилей в России. Если вам необходимо заменить вышедший из строя прибор или узел вашей «Лады» или «Нивы», вы попали точно по адресу, здесь представлены все необходимые запчасти на ВАЗ.

В разделе более 25 000 наименований товаров. Благодаря удобному поиску и электронному каталогу вы легко найдете детали для любой линейки авто лидера отечественного автопрома: у нас есть запчасти как на новые модели ВАЗ (Granta, Kalina, Priora, Largus), так и на давно известные российскому автомобилисту задне- и переднеприводные (Самара, ОКА, «классика» и т.д.), а также полноприводные ВАЗы (Нива, Шевроле-Нива). Коробки передач, блоки цилиндров, двигатели, сцепления различных производителей, поршни, амортизаторы, сальники, рулевые тяги, приводы сцепления и многое другое для своего автомобиля вы найдете именно здесь.

Мы сотрудничаем с ведущими производителями запчастей ВАЗ, поставщиками конвейера тольяттинского автозавода. Каждый продукт соответствует всем необходимым стандартам качества.

Датчик педали тормоза Лада Калина

Лада Приора Седан конструктор собери сам Бортжурнал Пробег и замена сцепления

Диагностика работоспособности

3. Замена датчика не заведомо исправный.

На ней не должно быть следов окислений и загрязнений. Если таковые имеются, зачистите их.

Признаки неисправности датчика педали тормоза Лада Калина

наличие ошибки «Р-0504» на приборной панели;
существенное снижение мощности, отзывчивости двигателя при воздействии на педаль газа;
повышение оборотов двигателя (кратковременные) при переключении передач.

Основные причины неисправности датчика

внутренняя (малая) пружина, которая расположена на штоке, имеет признаки деформаций или перекосов;
контактные клеммы изделия имеют физическое окисление;
люфт подвижного контакта;
довольно низкое качество заводского исполнения (брак хлипкость внутренних элементов устройства).

Регулировка датчика педали тормоза Калина

При этом обратите внимание на следующие особенности:

Вкручивать датчик необходимо по часовой стрелке до тех пор, пока педаль тормоза не начнет опускаться. После чего потребуется слегка выкрутить изделие и зафиксировать его положение при помощи крепежной гайки.
Результат должен быть такой, чтобы в состоянии отсутствия воздействия на педаль, шток датчика был утоплен в корпус, а при воздействии на педаль наоборот – полностью высвобождаться из корпуса.
Что касается рабочего зазора, то он настраивается при помощи двух гаек (одна наверху, другая внизу). Регулировка осуществляется при помощи верхней гайки, которая закручивается, а нижняя наоборот – раскручивается. Весь процесс производится до тех пор, пока при воздействии на педаль тормоза кнопка не будет полностью утапливаться в корпус. Однако перебарщивать с настройкой не следует, иными словами следует оставить небольшой зазор или задел хода (примерно от 2 до 5 миллиметров).

Снятие и установка

Перед началом работы с электрикой рекомендуется отсоединить минусовой провод (клемму) от аккумулятора.
После чего необходимо переместиться в салон автомобиля с водительской стороны. Для удобства работы желательно отодвинуть водительское сиденье в противоположную сторону от торпеды.
Найдите место расположения датчика. Разыщите контактную фишку с проводами. Нажмите и удерживайте 2 пластиковых, крепежных фиксатора расположенных по обеим сторонам фишки. Вытяните колодку из разъема датчика.
Возьмите в руки ключ и ослабьте крепежную гайку. После чего датчик можно свободно выкрутить.
Процесс установки аналогичен процедуре снятия за исключением того, что потребуется произвести регулировку (настройку), процесс которой подробно изложен в предыдущем разделе.

Код ошибки р0504 Лада

Владельцы автомобилей LADA с электронной педалью газа могут столкнуться с ошибкой Р0504 (рассогласование датчиков педали тормоза). Вместе с ней могут появиться неисправности в работе двигателя (глохнет, плавают обороты, не заводится и т.д.). Чаще всего причина в датчике положения педали тормоза (датчик стоп-сигнала или лягушка).

Датчик положения педали тормоза и выключатель сигналов торможения смонтированы в одном корпусе. Чаще всего причина его неисправности — поломка пружины. В этом случае датчик можно отремонтировать самостоятельно, заменив пружину на новую. Либо заменить датчик на новый.

КАК СНЯТЬ И УСТАНОВИТЬ

Отключаем минусовую клемму аккумулятора. Отодвигаем сиденье водителя максимально назад, рулевую колонку поднимаем вверх, убираем коврик. Датчик располагается возле педали тормоза, чтобы его снять необходимо снять колодку с проводами (отщелкнув фиксаторы), а затем:

(Приора, Калина, Гранта, Нива 4×4) ослабить контргайку и выкрутить датчик.
(Ларгус, Веста, XRAY) повернуть датчик против часовой стрелки на 90 градусов и снять его из кронштейна.

Установка датчика педали тормоза производится в обратной последовательности. При необходимости выполните его регулировку. Закручиваем датчик до тех пор, пока педаль не пойдет вниз. Затем немного вывернуть его (против часовой стрелки на 90 градусов) и зафиксировать контргайкой. Должно получиться так, чтобы при отпущенной педали тормоза шток выключателя был полностью «утоплен», а при нажатой педали шток должен полностью выходить из корпуса выключателя. Процесс снятия и установки датчика также показан на видео:

КАК ПРОВЕРИТЬ

Включаем зажигание и нажимаем на педаль тормоза, стоп-сигналы должны загореться. После отпускания педали они должны погаснуть. Если лампы не загораются, проверяем датчик педали тормоза и поступление напряжения от аккумулятора на колодку жгута проводов.

(Ларгус, Веста, XRAY) Перевести фиксатор штока в правое положение, используя отвертку. Проверяем датчик педали тормоза при помощи мультиметра в режиме омметра. Цепь 3-4 должна быть замкнута (значение сопротивление близко к нулю), а цепь 1-2 разомкнуто (сопротивление должно стремиться к бесконечности). После нажатия на шток цепь 3-4 должна разомкнуться, а 1-2 замкнуться. Перед установкой перевести шток в левое положение.

Идеи для тюнинга Lada Xray

(Приора, Калина, Гранта, Нива 4×4) Цепь 1-4 должна быть замкнута, а цепь 2-3 разомкнута. После нажатия на шток цепь 2-3 замкнуться, а 1-4 разомкнуться.

Таким образом, причиной ошибки Р0504 может быть:

неисправный датчик или его проводка
датчик педали тормоза не отрегулирован
необходимо перепрограмирование ЭСУД

Проверка работоспособности

При обнаружении поломки требуется произвести проверку:

датчика включения;
коммутационной проводки.

Датчик-лягушка

Используется следующий алгоритм:

Установить автомобиль на смотровую яму или эстакаду.
Заглушить двигатель и зафиксировать машину стояночным тормозом или противооткатными упорами.
Осмотреть картер коробки скоростей, датчик располагается на тыловой стенке. На части агрегатов рядом устанавливается сенсор определения скорости, который передает сигнал электронному спидометру.
Снять штекер с разъема датчика и осмотреть контакты.
При помощи отрезка провода или скрепки замкнуть металлические элементы внутри колодки.
Включить цепь зажигания. Если проводка находится в исправном состоянии, то должны сработать сигнальные лампы.

Для тестирования датчика используется лампа, рассчитанная на напряжение 12 В, установленная в патроне с коммутационными кабелями. Индикатор присоединяется к клеммам сенсора при включенной передаче заднего хода и активном зажигании. Если лампа не включилась, то датчик нуждается в замене или регулировке.

Целостность цепи

Для тестирования целостности цепи используется мультиметр, переведенный в режим прозвона кабелей. При проверке проводов обязательно снимается фонарь или демонтируется крышка, что позволяет добраться до контактной площадки лампы. Прибор подключается к началу и окончанию провода, если цепь замыкается, то подается сигнал зуммером. Можно использовать контрольную лампочку с элементом питания, которая замыкается через провод, идущий от датчика к плафону. Поврежденный провод подлежит замене на медный многожильный шнур с соответствующим сечением.

Регулировка выключателя на КПП

На некоторых машинах предусмотрена возможность корректировки положения датчика в зависимости от расположения ручки переключения. На корпусе сенсора имеется контргайка, которую необходимо ослабить. Затем включается задняя скорость, а на контакты датчика вешается контрольная лампа. Корпус закручивается в картер коробки до момента замыкания контактов и подачи питания на нить. Сенсор фиксируется в найденном положении контргайкой, а затем подключается штекер электропроводки.

На автоматических коробках встречается датчик заднего хода, совмещенный с индикатором нейтрального или стояночного положения. Дополнительная индикация необходима для разрешения запуска двигателя только при разомкнутой кинематической цепи. Подобная конструкция используется на части трансмиссий, также встречается переключатель в селекторе, который регулировке не поддается.

Краткий алгоритм настройки датчика:

Демонтировать штекер и определить назначение контактов по маркировке или электрической схеме автомобиля.
Включить зажигание и перевести рычаг селектора в положение движения на задней передаче.
Вращением датчика добиться момента выключения сигнальных огней и отметить положение корпуса сенсора относительно картера метками, нанесенными мелом. Для проверки используется контрольная лампа с внешним источником питания, которая подключается к контактам реверса.
Подсоединить лампу к оставшимся контактам и медленно закрутить корпус до момента включения нити накала. Отметить положение мелом на кожухе сенсора и картере коробки.
Установить переключатель в промежуточное положение между найденными позициями. При корректной регулировке при переводе рычага в позицию R (движение назад) будет включаться светотехника на корме машины, а при положениях P и N станет доступна возможность запуска мотора.

Схема устройств прямого и обратного действия

Устройства прямого типа имеют следующую схему работы: пропан, поступающий в зону высокого давления, отжимает клапан от его седла. Пропан попадает в рабочую камеру, наполняя ее и повышая в ней напор. Он воздействует на мембрану, сдавливая основную пружину. Мембрана идет вниз, тянет за шток и перекрывает клапан в момент достижения рабочего значения напора. В процессе использования пропана напор в рабочей камере падает, пропан высокого давления вновь открывает клапан и в рабочую зону снова попадает газ.

Схема редуктора прямого действия

В устройствах обратного типа клапан открывает основная пружина, преодолевая силу воздействия газа высокого давления. После того, как рабочая зона заполняется и давление достигает заданного, шток идет вниз, перекрывая клапан. В процессе использования пропана давление в рабочей зоне снижается и пружина снова отрывает клапан.

Схема редуктора обратного действия

Устройства обратного действия считаются более надежными и безопасными. Именно они завоевали популярность в бытовых и профессиональных применениях.

Регулировка датчика включения стоп-сигналов | logan news — новости, статьи и прочие материалы о рено логан.

Плотность движения в крупных городах России и культура вождения в целом привели к тому, что дистанции в потоке автомобилей стали ниже безопасного минимума. В таких условиях не только промедление с торможением, но и запаздывание включения стоп-сигналов крайне опасны.Увы, изначальная регулировка датчика включения стоп-сигналов на Логане рассчитана под цивилизованную Европу. Там дистанция не только строго регламентирована, но и отслеживается дорожной полицией. В соответствии с имеющейся настройкой стоп-сигналы включаются только при эффективном торможении, а «притормаживание» — предательски игнорируют.Многие владельцы Логанов с такой регулировкой «смирились», хотя для этого достаточно отрегулировать длину штока датчика включения стоп-сигналов. Описать данную процедуру мы попросили технического координатора официального дилера Рено «Автоцентра ОВОД» Хорькова Сергея Александровича:— Регулировка датчика включения стоп-сигналов достаточно проста технически и занимает минимум времени (см. фото)

Это устройство располагается над педалью тормоза

Для полного понимания процедуры мы снимем датчик с места крепления.Чтобы снять датчик, поворачиваем его корпус на 90 градусов и вынимаем из гнезда крепления, после чего отсоединяем электрический разъем

Датчик нового образца

Датчик старого образца

За счет храпового механизма регулируем длину штока датчика,надавливая или выдвигая шток

Проверяем момент включения стоп-сигналов, при необходимости регулируем повторно

Стоит обратить особое внимание на то, что стоп-сигналы должны включаться не при едва заметном касании педали тормоза, а все же после небольшого нажатия, но до того, как выбран свободный ход педали. Это позволит избежать непроизвольного включения ламп стоп-сигналов, например, при проезде неровностей

Также стоит учесть, что теперь регулировка стоп-сигналов более «тонкая», а рабочая поверхность датчика со временем немного изнашивается (для уменьшения износа рекомендуется добавить небольшое количество густой силиконовой смазки в точку соприкосновения датчика и педали тормоза). Но время от времени все же стоит проверять момент срабатывания стоп-сигналов. Вообще, желательно это делать регулярно, хотя бы для проверки того, что все лампы стоп-сигналов исправно работают».После осуществления такой регулировки водители автомобилей, следующих за Вами, будут более информированы о Ваших действиях, что положительно скажется на безопасности движения. Вы всегда сможете, не прибегая к торможению, путем легкого нажатия на педаль тормоза принудить «висящего на багажнике» увеличить дистанцию. Также полезно использовать полученную возможность для предупреждения о возможном резком торможении, если впереди сложная дорожная обстановка.

В «Автоцентре ОВОД» эту работу можно выполнить быстро и недорого

Сделать ее можно например, совместив с проведением очередного ТО.И, что самое важное, после проведения этой доработки у официального дилера сохраняются условия заводской гарантии

Адрес «Автоцентра ОВОД»:Москва, Кулаков пер. 15,недалеко от станции метро «Алексеевская».Тел. (495) 787-53-53.

Пожалуйста, оставьте Ваш отзывhttp://www.logan-club.ru/forum/viewtopic.php?f=104{amp}amp;t=14923

Фото:

НАШ ЛОГАША-КТО ТЫ?

____________________

Наш Логаша Интервью с сотрудником ГИБДД. «Взгляд изнутри» Как купить машину в долг?.. Сказ о том, как Логан-Клуб помог Авточехлу снять рекламу Автоматическое включение дворников

____________________

Авторы статей:

Павел 989 | Bill | Bill | Павел 989 | Bill

Редактриовали:

Павел 989 | Bill | Guides

____________________

Что делать, если не горят стоп-сигналы на ВАЗ 2110 и ремонт

Достоинства стоп-огней ВАЗ-2110

В отличие от старых моделей ВАЗ, где датчик, включающий «стопаки», замыкался от давления, жидкости или газа, непосредственно при срабатывании колодок, на модели 2110 датчик стоит на педали тормоза, и таким образом огни загораются при малейшем нажатии на педаль еще до начала торможения, немного заблаговременно предупреждая участников дорожного движения.

Распространенные неполадки со стоп-огнями

Причин может быть несколько:

перегоревший предохранитель;
неисправный датчик;
перетертый или перебитый провод питания.

Следующим пунктом поиска неисправности будет проверка датчика стоп-сигнала. Для этого необходимо проверить, поступает ли напряжение на датчик и выходит ли с него. При этом нужно использовать контрольную лампу. Если лампа не загорается при подсоединении перед датчиком, то проблема, возможно, в проводах, идущих к датчику. Если до датчика лампа срабатывает, а после уже нет, то проблема заключается именно в этой детали. Также можно просто отсоединить вход и выход датчика и замкнуть «напрямую» с помощью медной проволоки, если после этих манипуляций лампочки в стоп-сигналах загорятся, значит, причина как раз в датчике. Датчик не подлежит ремонту, и единственный выход — это замена этой детали новой.

Следующая причина неполадок – это перегоревшие светодиоды в фонаре стопового света, бывали случаи, когда перегорали сразу обе. Для замены лампочек необходимо снять плату фонаря, сдавив ее с боков и немного потянув на себя. Далее следует визуально осмотреть лампочки, возможно, визуальный осмотр уже ответит на вопрос о причине неработающего стопового сигнала. После этого следует заменить старые лампы новыми.

Способы устранения поломки

Замена выключателя тормозных сигналов

Датчик педали тормоза Гранта

Проблемы с датчиком педали тормоза – далеко не новость, которая, в свою очередь, является основной причиной возникновения ошибки Р0504. Независимо от пробега, Гранта датчик педали тормоза заставляет помучиться практически каждого третьего владельца Лады Гранты.

Стоимость вопроса – 180 рублей, именно столько стоит новый датчик. Если автомобиль на гарантии, то замена бесплатная. Почему именно 180 рублей, а не бесплатная замена с занесением в сервисную книгу авто? Во всех случаях период ожидания запчасти не менее 4 дней, так как в наличии ее никогда нет (горький опыт владельцев Гранты).

Пугающая периодичность, с которой загорается Чек на БК автомобиля, заставляет либо отправиться на СТО, либо самостоятельно выполнять регулировку, подкручивая регулировочные болты.

Явным проявлением проблемы можно считать те моменты, когда автомобиль не заводится с брелка, и показывают проблему в тормозах. Временное, достаточно короткое решение проблемы, – интенсивное нажатие на педаль тормоза, после чего машина заводится, но ошибка на БК остается.

Некорректная работа такового датчика делает использование автомобиля не безопасным, так как некоторые владельцы отмечают зависание БК, во время которого Гранта начинает дергаться, или же вовсе глохнет в транспортном потоке.

Причины неисправности датчика педали тормоза

Разобраться с причинами можно лишь заглянув в суть проблемы, а именно разобрав данный злополучный датчик. Препятствием на данном пути становятся три крепежные клипсы, которые ну никак не дают его разобрать. После того как «защитный барьер» преодолен, можно увидеть истинные причины ошибки Р0504, а именно:

• меньшая пружина, расположенная на штоке, деформирована, в отличие от большой;

• контакты датчика разные по высоте;

• клеммы из плохой стали;

• люфт плавающего контакта.

На первом этапе определения неисправности можно использовать «прозвонку». Необходимо прозвонить каждый контакт по отдельности, а также в паре (3-тий и 2-й контакты). Если же ориентироваться на опыт предшественников, то указанная группа контактов прозванивается глухим тоном, что свидетельствует об их неисправности. Остальные контакты пищат громко и звонко.

Принцип действия датчика педали тормоза заключается в следующей последовательности:

• шток находится внутри и поджимает плавающий контакт к верхней группе – педаль отпущена;

• шток находится внутри и поджимает плавающий контакт к нижней группе – педаль выжимается.

Принцип действия довольно простой, но как показывает практика, – нерабочий. Вся проблема заключается в кривом плавающем контакте, который мог зацепиться за пружину, в результате чего на БК посылался сигнал о срабатывании тормоза.

Решение проблемы путем замены датчика педали тормоза: как заменить датчик педали тормоза?

Что бы заменить датчик педали тормоза Гранта необходимо добраться до кронштейна педального узла, на котором и расположен датчик педали тормоза, непосредственно над самой педалью. Качественная замена – залог длительной эксплуатации, поэтому необходимо:

• снять провод с минусовой клеммы аккумулятора;

• отжать пластиковый фиксатор (понадобится отвертка);

• извлечь колодку проводов;

• провернуть датчик тормоза по часовой стрелке;

Установка нового датчика выполняется в обратной последовательности, но перед этим необходимо отжать педаль тормоза и вставить новый датчик в монтажное отверстие, после чего провернуть его против часовой стрелки до характерного щелчка.

Решение проблемы посредством использования альтернативных запчастей

Так как отечественные запчасти не спасают положение, можно прибегнуть к использованию других, а именно выключателя фонаря сигнала торможения (FACET 7.1126) для фольцвагенов. Такой выключатель немного дороже, чем Лада Гранта датчик педали тормоза, а именно – 560 рублей. Устройство аналогичного типа и имеет:

• резьбовую ножку со схожим диаметром в 12 мм.

Единственное, что понадобиться для использования FACET 7.1126, – клеммный переходник.
