Как подключить функцию складывания зеркал Lada Vesta к сигнализации Starline

Характеристики сигнализации

Охранные функции STARLINE A93

Диалоговая защитаналичие удобного диалогового 128-битного кода управления, через который не сможет пробиться ни один из известных кодграбберов (устройства, позволяющие считывать код системы);
Защита от радиопомехStarLine уверенно работает в условиях экстремальных городских радиопомех
SUPER SLAVE (опция)Управление охраной автомобиля штатным брелком с надежной дополнительной диалоговой авторизацией дополнительным брелком StarLine. Опция доступна при интеграции 2CAN или CAN+LIN интерфейса
Расширенный диапазон температурРаботает при температуре от минус 50 до плюс 85 °С
Рекордная энерго экономичностьДержит заряд аккумулятора до 60 дней в режиме охраны
Контроль канала связиПостоянный контроль канала связи проверяет нахождения брелка в зоне действия сигнализации
Авторизация по PIN-коду (опция)Дополнительная авторизация путем ввода индивидуального PIN-кода . Опция доступна при интеграции 2CAN или CAN+LIN интерфейса
3D датчик удара и наклона сработает при поддомкрачивание и эвакуацию автомобиля

Телематика (опция)Дистанционное управдение охраной автомобиля, при интеграции опциональных GSM-GPRS, GPS-ГЛОНАСС т
Управление с телефонаGSM-интерфейс позволяет управлять , получать оповещения на ваш телефон
Бесплатный мониторинг (опция) При подключении StarLine GPS-ГЛОНАСС-Мастер вы сможете с точностью до нескольких метров узнать местонахождение своего автомобиля
АвтозапускИнтеллектуальный автозапуск позволяет запустить двигатель по температуре, в заданное время или периодически
2CAN (опция) Интеграция 2CAN интерфейса обеспечивает, установку сигнализации на автомобили, оснащенные несколькими цифровыми шинами CAN
CAN+LIN (опция)Интеграция CAN+LIN интерфейса обеспечивает быструю установку на автомобили, оснащенные шинами CAN, LIN, такие, как: Lada Kalina, Lada Kalina II, Lada Priora и Lada Granta
Гибкие сервисные каналыМожно запрограммировать: аварийную сигнализацию, складывание зеркал, настройку сидений под владельца и многое другое
Ударопрочный брелок с защищенной антенной

Описание возможности брелока сигнализации Starline A93

Система комплектуется двумя брелками управления

Основной брелок старлайн а93

Дополнительный брелок Старнайн а 93

Брелки, основной и дополнительный, равноценны по криптостойкости (безопасности). Алгоритм шифрования, для передачи команд, одинаковый. Он исключает электронный взлом. Сигнализация срабатывает и отпраляет данные на брелок, при:

Срабатывании датчиков тревоги
Выполнении команд, переданных с других брелков
Изменении режимов работы и функций сигнализации

Информация о времени, будильнике, таймере, напряжении АКБ, температуре двигателя и салоне, выводится на дисплей.

КОМАНДА

НАЖАТЬ КНОПКИ Основной брелок

Включить охрану (со звуковым

подтверждением)

коротко

Выключить охрану (со звуковым

подтверждением)

коротко

Включить охрану

(без звукового подтверждения)

1 + 1

последоват.

двойное

Выключить охрану

(без звукового подтверждения)

2 + 2

последоват.

двойное

Включить режим бесшумной охраны

1 + 2

последоват.

–

Прервать сигналы тревоги

коротко

Включить режим антиограбления*

1 + 3

длительно до

1 + 2

длительно до

Отключить режим антиограбления*

1 + 3

длительно до

1 + 2

длительно до

Отключение/ включение датчика удара по уровням

двойное

2 + 1

последоват.

Отключение/ включение

дополнит. датчика по уровням

двойное

2 + 2

последоват.

Отключение/ включение

датчика наклона

двойное

–

Сигнализация с автозапуском на Лада Веста

Наиболее распространенная сигнализация на Весту среднего класса – это охранный комплекс с функцией обратной связи и возможностью управлять зажиганием двигателя на расстоянии. Установка сигнализации с автозапуском Лада Веста делает использование автомобиля более удобным и комфортным.

Плюсы использования данного комплекса:

информативный экран брелока отображает текущее состояние автомобиля;
автозапуск Lada Vesta можно осуществлять, находясь на значительном расстоянии от автомобиля;
дальность сигнала связи может достигать нескольких сотен метров;
определение причины срабатывания сигнализации.

современные считывающие устройства в руках талантливых злоумышленников способны распознавать электронный сигнал, исходящий от брелока, что позволяет без особого труда взломать устройство;
часто происходит случайное нажатие кнопок брелока в кармане одежды, что может привести к незапланированному открытию дверей или запуску двигателя;
при низкой температуре окружающей среды могут возникнуть сбои в работе устройства.

К сигнализациям среднего сегмента относятся:

Starline A61 Dialog,
Jaguar EZ-7.

Сигнализации

Стоимость устройств вместе с монтажом 8-10 тысяч рублей.

Современные системы охраны премиум-класса помимо основного набора функций, имеют встроенный GPS-модуль, с помощью которого происходит поиск автомобиля через спутниковую связь. Сигнал от брелока может передаваться на расстояние до нескольких километров. Важным преимуществом более дорогой сигнализации является наличие диалогового кода и шифровальной системы электронного сигнала, что делает ее практически неуязвимой для попыток взлома. Наиболее популярные охранные устройства повышенного уровня безопасности – Starline A64, Starline A94, стоимость которых вместе с установкой составит 13-18 тысяч рублей.

Модели среднего ценового сегмента

Обычно владельцы Лада Веста приобретают комплексы одной из следующих марок:

Jaguar EZ-7

Сигнализация Jaguar EZ-7 многими владельцами Лада Веста признается как оптимальная в соотношении качества и цены. Брелок управления защищен не только от взлома, но и от помех, а также перехвата, что достигается за счет использования сдвоенного диалога и иных технологий.

Чтобы существенно расширить функционал комплекса, можно отдельно приобрести датчики перемещения типа Clifford и прочие девайсы.

DUPLEX DIALOG – есть;
Защита от помех – есть;
Пассивная блокировка двигателя – есть;
Самодиагностика – есть.

Цена – около 8000 руб. (вместе с монтажом).

Сигнализация Jaguar EZ-7.

Red Scorpio Premium A8

Это новый охранный комплекс с привлекательным дизайном. Его диалоговый код невозможно отсканировать, передатчик дополнительно защищен от помех и обладает дальностью действия в 2 км. Кроме того, брелок всегда можно подзарядить через штекер USB или прикуриватель. К Red Scorpio Premium A8 можно подключить модули StarLine GSM/GPS, чтобы отслеживать местонахождение авто через спутник, принимать его координаты на телефон или пользоваться автозапуском.

Обратная связь – есть;
Защита от помех – есть;
Брелок с возможностью подзарядки – есть;
Определение причин срабатывания – есть;
Оповещение – 2000 м;

Цена – около 8300 руб. (вместе с монтажом).

Это уже комплекс Red Scorpio Premium A8.

StarLine A61 Dialog

Данная модель является одной из наиболее популярных и востребованных на рынке. В ее конструкции применена авторизация (диалоговая) с индивидуальными шифровальными ключами на 128 бит. Это практически гарантирует невозможность электронного взлома. Такая сигнализация для Лада Веста защищена от помех и обладает режимом «Мегаполис», который обеспечивает увеличение расстояния оповещения, что актуально в городских реалиях.

Автозапуска у StarLine A61 Dialog не имеется, однако она без сбоев работает с автомобилями, оборудованными комплексами Start/Stop. Температурный диапазон функционирования -50 – +80 °С. Дальность управления достигает 600 м, а оповещения – до 1800 м. В наличии 8 охранных зон.

Обратная связь – есть;
Автозапуск – нет;
Турботаймер – есть;
Управление – до 600 м;
Оповещение – до 1800 м;
GSM-модуль – опционально;
GPS-модуль – есть.

Модели и средняя цена автосигнализации

Сейчас рассмотрим автосигнализации, которые устанавливают владельцы автомобилей Ваз Итак:

1. JAGUAR EZ-7

Данный представитель сигнализации любим многими водителями, за счёт качества сборки, устойчивости работы, а главное цены. БУ защищен, то есть взломать его сложно, причем это касается механических воздействий и радиоэлектронных. Никакие помехи ему не страшны, плюс есть защита от перехвата, за счёт двухканального режима передачи диалога. Для расширения функционала можно докупить датчики, перемещения по типу Clifford.

2. Red Scorpio Premium A8

Относится к модели среднего ценового сегмента, стоимость без учёта монтажа составляет 9 000 р. Это современный охранный комплекс, оснащенный дополнительной защитой, не позволяющей отсканировать его диалоговый код. Плюс имеется защита от помех, кстати, радиус действия этого комплекта 2 км. Благодаря возможности подключения GPS модулей, можно отслеживать автомобиль по спутнику. Доступен также и автозапуск. Похожая модель с похожей ценой это Шерхан Magiccar.

3. STARLINE A61 DIALOG

В устройстве применяется диалоговая шифровальная авторизация, по 128 битному каналу. То есть это практически 100% гарантия от взлома при помощи электронных средств. Подходит для городов, за счёт установленной функции «Мегаполис», позволяющей увеличивать уровень сигнала, актуально для плотной городской застройки.

4. PANDORA DX-50

Это наиболее совершенный комплект для подключения к Весте, он сочетается с классически шинами LIN от отечественных Лад. Адаптирован автозапуск, можно подключать модули CAN. При передаче сигналов используется канал 868 МГц, причем обязательной является обратная связь с контролем канала. Кстати, вы можете, не боятся за сохранность колес, зеркал и т.д., ведь имеются встроенные сенсорные датчики (движения, удара, наклона).

↑ Характеристики штатной сигнализации

Лада Веста относится к тем машинами, которые производитель комплектует сигнализацией ещё на конвейере. Благодаря этому, покупатель сразу после приобретения, может рассчитывать, что его ТС будет защищено, пока он не решит поменять устройство на какое-то другое.

Штатная сигнализация для данной марки авто имеет ряд преимуществ, из-за которых многие её владельцы предпочитают не менять устройство на другое. Эти преимущества просты, но позволяют избежать мелких краж и попыток угона со стороны не очень профессиональных злоумышленников. Они включают в себя:

наличие сигнализации на каждом экземпляре машины, даже в самой дешёвой комплектации;
простоту управления с помощью функциональных кнопок на брелоке ключей;
защиту от большинства типов попыток проникновения.

Но, всё же не обошлось без недостатков, из-за которых часть собственников Лады предпочитает установку других моделей сигнализации. Речь, в частности идёт о:

отсутствии обратной связи с владельцем;
невозможности запуска автоматически.

Поскольку большинство современных устройств имеет данные функции, то не все водители хорошо относятся к их отсутствию.

Комплектация поставки сигнализации Starline A93

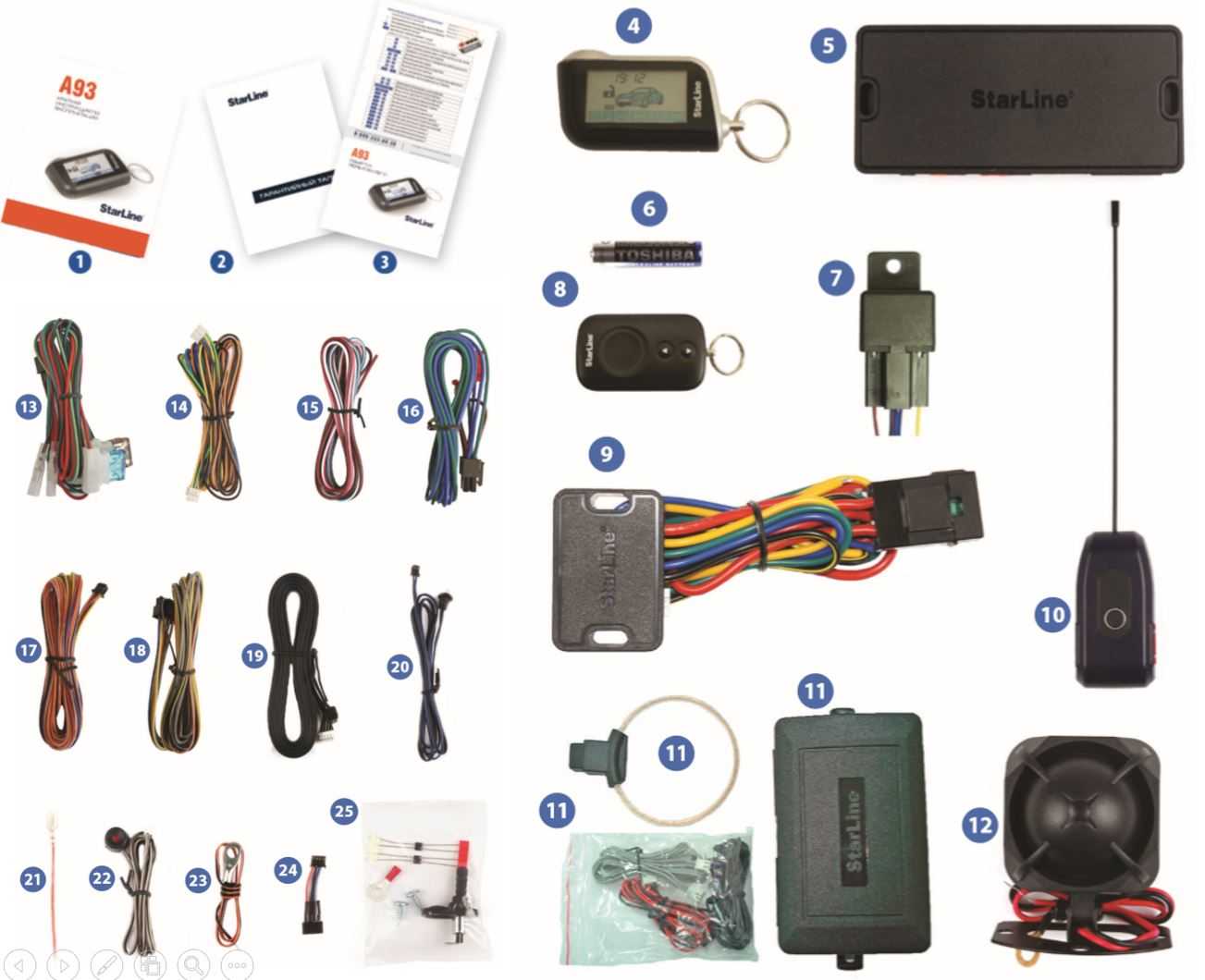

Комплект поставки Starline a93

Краткая инструкция по эксплуатации;
Гарантийный талон;
Памятка;
Основной брелок управления с обратной связью и ЖК дисплеем;
Центральный процессорный блок;
Элемент питания основного брелка (ААА);
Дополнительное реле вместе с колодкой;
Дополнительный брелок;
Силовой модуль;
Модуль обхода штатного иммобилайзера*;сирена*; — силовой кабель питания и управления световыми сигналами;
Модуль приемопередатчика (трансивер)
Кабель подключения силового модуля и датчика температуры двигателя к блоку автосигнализации;
Кабель подключения 2CAN интерфейса;
Кабель центрального замка с 6-контактным разъемом;
Кабель с 6-контактным разъемом для подключения входов автосигнализации;
Основной кабель с 10-контактным разъемом;
Кабель подключения приемопередатчика;
Светодиод индикации состояния сигнализации;
Провод для подключения концевого выключателя капота;
Сервисная кнопка;
Датчик температуры двигателя;
Переходник для подключения дополнительных датчиков;
Концевой выключатель капота, 2 самореза, клемма для подключения массы, диоды 1N4007

Видео обзор комплектации:

Самый умный?

Пока непонятно, появится ли в телематике Lada Connect мониторинг манеры вождения. В системе, установленной на нашей Весте, он реализован. «Фишка» интересная, и после каждой поездки я фиксирую выставленную мне оценку. Но с трактовкой опасных маневров не всегда согласен: иногда дает сбой GPS-позиционирование — и водитель получает некорректную претензию как нарушитель скоростного режима. Еду по улице с лимитом 60 км/ч, а системе кажется, что я нахожусь на параллельной дворовой дорожке, где нельзя разгоняться быстрее 20 км/ч. Подобные ошибки несправедливо увеличат стоимость страхового полиса.

Оценка за вождение зависит и от длительности поездки. Например, одна и та же ошибка водителя на 15‑километровом маршруте понижает балл с 10 до 9,1, а на девятикилометровом — уже до 8,5.

Имея доступ к интернету, приложение знает среднюю цену бензина и автоматически рассчитывает затраты на топливо за каждую поездку и за месяц.

Остальные функции будущей системы Lada Connect могут понадобиться далеко не всем. Например, контроль заряда аккумулятора полезен тому, у кого машина часто простаивает. Кто-то похвалит функцию определения местоположения автомобиля: не катается ли на нем сын, пока отец в командировке? Управление замками со смартфона я использовал один раз: хотел забрать пакет из машины, а ключей в кармане не оказалось.

Нужна ли система Lada Connect? Чтобы соответствовать общемировым трендам — да. Это современно и удобно. Должна ли она стать обязательной? Не думаю. И очень правильно, что будет предусмотрен бесплатный тестовый период. Каждый должен попробовать и решить, нужна ли ему такая система.

Мы продолжим тестировать прототип — и еще расскажем о нем.

Испытано ЗР: система Lada Connect на Весте

Точки подключения сигнализации

Цепь	Цвет провода	Полярность	Расположение
Питание + 12	Красный	+	Коричневый разъем блока BCM
Имитация нажатия педали тормоза	Зеленой 8 pin	+
Питание +12	Красный	+	Замок зажигания
Зажигание	Розово черный	+
Стартер	Желто голубой	+
Концевик водительской двери	Оранжевый 32 pin	—	Черный разъем блока BCM
Концевик пассажирской двери	Оранжево белый 30 pin	—
Концевик капота	Оранжевый 33 pin	—
Указатели поворотов	Белый	—
Концевики задних дверей	Зелено белый 40 pin	—	Серый разъем блока BCM
Концевик багажника	Розово белый	—
Отпирание багажника	Желтый 31 pin
ЦЗ	Впаиваемся в BCM	см. видео
Ручной тормоз	Синий	—	Щиток приборов
Бензонасос	Зелено черный	+	Левый порог
Контроль работы двигателя	Бело черный, средней толщины	импульс	Верхний разъем ЭБУ (под капотом)
CAN
Концевики	CAN — шина
ЦЗ (центральный замок)
Ручник
Паркинг АКПП
Педаль тормоза (контроль)
Зажигание (контроль)
Контроль работы двигателя
CAN — H	Желто красный 24 pin	Черный разъем блока BCM либо Разъем панели приборов
CAN — L	Серый 23 pin

Точки подключения на видео:

Напомним, ранее мы рассказывали, сохранится ли гарантия, если устанавливать сигнализацию и другое оборудование не у официального дилера.

Важные функции сигнализации Старлайн А93

Какие зоны охраняет Starline A93:

Все открывающиеся детали: двери, капот, багажник, стояночный тормоз, педаль тормоза, контроль, через концевики
Кузов, реакция на вибрацию, двухуровневый датчик удара, датчик наклона
Зажигание, контроль через вход в цепь зажигания
Двигатель — реле блокировки, кодовое реле StarLine R3 (опция)
Внутреннее пространство салона — дополнительный датчик (опция)

Противоугонные опции устройства:

Режим охраны со звуковыми и световыми сигналами тревоги
Подача сигналов оповещения о тревоге на брелок с ЖК дисплеем
Бесшумное включение/выключение режима охраны
Режим бесшумной охраны
Режим охраны с работающим двигателем
Включение/выключение охраны без использования брелка
Автоматический возврат в режим охраны при случайном выключении
Автоматическое включение режима охраны
Режим иммобилайзера
Режим антиограбления
Режим «паника»
Программируемый персональный код экстренного выключения режима охраны
Блокировка двигателя и её сохранение при демонтаже автосигнализации
Программируемое 2-шаговое выключение блокировки двигателя

Функции самодиагностики и определения неисправности:

Индикация причин срабатывания по 11 зонам
Сигнализация неисправной зоны при включении охраны
Автоматический контроль состояния охранных датчиков с отключением неисправных и сообщением об их неисправности
Индикация факта срабатывания звуковыми сигналами
Индикация автосигнализации светодиодом и на дисплее брелка
Светодиодная индикация исправности концевиков

Какими сервисными функциями обладает эта модель:

Активации датчиков до выключения света салона и обход зоны дверей
Выключения охраны, регулировка громкости сигналов
Удаленное отключение датчика удара и наклона в режиме охраны
Удаленное управление Ц/З (центральным замком)
Управление центральным замком от замка зажигания
Двух шаговое открывание замков
Двух импульсное закрывание замков дверей
Шесть каналов управления доп оборудованием
Контроль напряжения аккумулятора автомобиля
Определение температуры в салоне и снаружи автомобиля
Поиск из автомобиля
Световая сигнализация открытых дверей
Режим турбо таймера
Удаленное программирование функций и брелков
Сервисный режим
Управление светом салона автомобиля
Вызов из автомобиля
Страховка от случайного нажатия кнопок брелка
Прописание новых брелков и удаление утерянных из памяти системы
Настройка времени, будильника, таймера
Контроль зарядки основного брелка
Возможность совместной работы с GSM модулями StarLine M20, M30 и StarLine M21, M31 (управление автосигнализацией и контроль её состояния по GSM каналу
Дистанционный и автоматический запуск, продление, остановка двигателя
Дистанционный запуск двигателя в автомобилях с кнопкой «старт-стоп»
Работа с любым двигателем: бензин/дизель
Выбор трансмиссии: ручная или автоматическая
Контроль работы двигателя по сигналам таходатчика, генератора или напряжению сети
Защита от передержки стартера при запуске двигателя
Понимании оставшегося времени работы двигателя на брелке

Настройка автозапуска сигнализации Starline A93

Заводим автомобиль:

Перевести ручку КПП в положение нейтраль/parking (выключить все передачи);
Выключить зажигание и вытащить из него ключ (двигатель должен быть включенный);
Активировать стояночный тормоз (на механике)
Плотно захлопнуть все двери, а также капот и крышку багажника;

Если пропущен какой-то этап, удаленный запуск невозможен. Но при правильной подготовке машины (мотор заглушен самой сигнализацией), ее можно завести с пульта разными вариантами.

Нажмите и удерживайте кнопку 1 (до появления двух мелодичных сигналов), затем отпустите кнопку

Периодический запуск двигателя с брелока:

Особенно эта функция актуальна в зимнее время, когда требуется периодический прогрев двигателя. Брелок starline a93 может автоматически запускать двигатель для прогрева (через 2, 3, 4, 24 часа).

Как настроить автозапуск по времени

Сигнализация «Старлайн А93» позволяет производить регулярный запуск двигателя автомобиля через равные промежутки времени. Период запуска может быть задан в интервале от 2 часов до 24 часов с минимальным шагом в 2 часа.

Чтобы активировать режим, необходимо:

установить курсор брелка на иконку с изображением песочных часов и коротко нажать на кнопку №1 – автомобиль отреагирует одним световым сигналом, а брелок – одним мелодичным звуком;
на дисплее брелка 4 секунды будет высвечиваться текущее значение периода автозапуска двигателя автомобиля (к примеру, «4Н» означает, что двигатель будет запускаться через каждые 4 часа).

Чтобы изменить период автозапуска двигателя, нужно легко нажимать на кнопку №1 до тех пор, пока на дисплее не высветится нужное значение. Каждое нажатие на кнопку №1 увеличивает период автоматического запуска на 2 часа.

После того, как на дисплее высветится нужное значение периода автозапуска, нажимают на кнопку №1 и удерживают ее до мелодичной трели, либо дожидаются автоматического сохранения выбранного периода автозапуска, которое произойдет через 4 секунды после выбора нужного параметра. При этом на брелке прозвучит два коротких мелодичных сигнала, а на его дисплее начнет высвечиваться иконка с изображением песочных часов. Через несколько секунд после установки выбранных параметров двигатель будет автоматически запущен и прогрет.

Активируем режим автозапуска по температуре

Эта функция отслеживает температуру воздуха на улице и при необходимости запускает двигатель автомобиля для прогрева. Температура запуска устанавливается в границах от -3 оС до -27 оС, минимальный шаг составляет 3 оС. Минимальный промежуток времени между повторными запусками (без учета времени, затраченного на прогрев двигателя) составляет 60 минут. После того, как пользователь активирует функцию запуска двигателя по температуре, количество температурных запусков не ограничивается.

Для включения режима автозапуска двигателя по температуре выполняют следующие действия:

жмут на иконку с изображением ключа и на кнопку №1 – автомобиль реагирует одним световым сигналом, а брелок однократно издает мелодичную трель;
в течение следующих 4 сек. на дисплее брелка отображается текущее значение температуры запуска;
чтобы изменить значение температуры, нужно надавливать на кнопку №1 (1 нажатие = 3 оС);
после выбора нужных температурных параметров удерживают кнопку №1 до звукового сигнала, либо дожидаются автоматического сохранения, которое происходит через 4 секунды.

Если функция автозапуска двигателя по температуре успешно активирована, то брелок издает два коротких мелодичных сигнала, а иконка с изображением ключа на дисплее брелка становится активной.

Автозапуск по будильнику

При активации данной функции двигатель автомобиля будет автоматически запущен в заданное время. Для активации функции осуществляют следующие действия:

курсор брелка подводят к иконке с изображением часов и коротко нажимают на кнопку №1, после чего автомобиль издает один световой сигнал, а брелок – один мелодичный звук;
на дисплее брелка высвечивается время, спустя которое двигатель автоматически запустится по будильнику;
через 5 сек. на брелке возобновляется индикация текущего времени.

Функция автозапуска двигателя по будильнику активируется на один цикл запуска. О том, что режим успешно включен, свидетельствуют активные иконки с изображением часов и колокольчика на дисплее брелка.

Общие требования

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Перед началом работ необходимо изучить руководства по эксплуатации и установке

Охранный комплекс предназначен для установки на транспортные средства с напряжением бортовой сети 12 Вольт. Таким образом, на мотосредства его установить нельзя. На грузовой автотранспорт, в принципе, данную автосигнализацию установить можно, запитав ее от одной аккумуляторной батареи и сделав гальваническую развязку с электрооборудованием грузового авто посредством реле для управляемых цепей. https://www.youtube.com/watch?v=Lukilcz8DlI На первом этапе работ разрабатывается карта монтажа. На ней отражаются места установки основных блоков, места пролегания проводов, расположение датчиков и реле блокировки

Перед началом работ необходимо изучить руководства по эксплуатации и установке. Охранный комплекс предназначен для установки на транспортные средства с напряжением бортовой сети 12 Вольт. Таким образом, на мотосредства его установить нельзя. На грузовой автотранспорт, в принципе, данную автосигнализацию установить можно, запитав ее от одной аккумуляторной батареи и сделав гальваническую развязку с электрооборудованием грузового авто посредством реле для управляемых цепей. https://www.youtube.com/watch?v=Lukilcz8DlI На первом этапе работ разрабатывается карта монтажа. На ней отражаются места установки основных блоков, места пролегания проводов, расположение датчиков и реле блокировки.

Электромонтажные работы необходимо производить при отключенном аккумуляторе. Во время снятия клемм АКБ убедитесь, что зажигание выключено, иначе может «отвязаться» штатный иммобилайзер.

При монтаже блоков сигнализации следует применять жесткие соединения: саморезы, винтовые соединения, в крайнем случае, клей. Мягкая подвеска блоков на пластмассовые хомуты значительно уменьшает надежность системы. Установка Starline A93 требует особого внимания и тщательности выполнения всех монтажных работ.

Проводники охранной системы следует укладывать таким образом, чтобы они не соприкасались с движущимися элементами кузова, педалями акселератора, сцепления и тормоза, рулевой колонкой, нагревающимися системами климат-контроля. Лучше все проводники укладывать в непосредственной близости к штатным жгутам электропроводки. По окончании электромонтажных работ и настройки охранной системы с помощью пластмассовых хомутов можно объединить штатную и нештатную проводку в единый хомут, тем самым усложнив работу возможным угонщикам.

Самостоятельная установка сигнализации на Весту

Как правило, проблем с монтажом не возникает, ведь современные комплексы выпускаются в блочном виде.

Основные компоненты сигнализации:

ЭБУ;
Пульт ДУ;
Чувствительные датчики (движения, удара и т. д.);
Передатчик;
Кабели и соединения.

Для начала требуется тщательно изучить инструкцию, чтобы понять алгоритм подсоединения и крепления кабелей. После этого можно начинать работу.

Сперва нужно снять пластиковые панели, которые закрывают центральную консоль, после чего вынуть магнитолу. Далее ЭБУ фиксируется в нише, сразу за магнитолой.

Демонтаж пластика и установка ЭБУ,

Затем следует подключить питание. При этом провод красного цвета подключается к такому же красному, что в замке зажигания.

Чтобы провести подключение световой защиты, необходимо подсоединить провод белого цвета к клавише аварийной сигнализации.

Главное — все делать так, как указано в инструкции.

Недопустимо самовольное изменение схемы подключения, так как это спровоцирует аннулирование гарантийного талона. Кроме того, специалисты рекомендуют для соединения проводов использовать не обычные хомуты и стяжки, а специальные клеммы.

Установка сигнализации в Лада Веста своими силами позволит сэкономить около 4000 руб., ведь именно столько стоит установка сигнализации.

источник
