Виды датчиков массового расхода воздуха

Датчик, предоставляющий возможность определить объем поступившего воздуха, мы рассмотрим на примере ваз 2110. В ВАЗ-2110, как и в других машинах, устройство находится внутри воздушного патрубка, около фильтра, и отвечает за фиксацию потока воздуха, приходящегося на выход с фильтра.

ДМРВ постоянно усовершенствуют, сегодня существует несколько измерителей, высчитывающих потребленный воздух:

1. В качестве главного компонента выступает трубка Пито. Зафиксированная в датчике пластинка меняет положение под действием потока воздуха. Угол уклона пластины измеряется потенциометром, в свою очередь меняющим сопротивление. Это служит сигналом для блока управления чтобы определить объем поступившего воздуха.
2. Массовый выпуск современных устройств ДМРВ предполагает наличие в датчиках термоанемометрических измеряющих механизмов. В теплообменнике стоят сразу 2 тонкие пластины, сделанные из платины. После подачи на пластины энергии для их прогревания одна из них остается рабочей, а вторая – контрольной. Датчик ДМРВ в этой конструкции позволяет обеспечить неизменную одинаковую температуру, касающуюся 2-х пластин.
3. Рабочие элементы пленочного измерителя представляют собой кремниевые пластины, на которых присутствует платиновое напыление.

Коды ошибок ДМРВ

Чаще всего контроллер выдаёт код ошибки P0100. Это означает неисправность MAF, сделать такой вывод ЭСУД заставляет выход сигналов от датчика за пределы возможного диапазона на протяжении заданного промежутка времени.

При этом общий код ошибки может быть конкретизирован дополнительными:

• P0101 – явно ошибочный уровень сигнала, выход за рабочий диапазон;
• P0102 – низкий уровень в сигнальной цепи;
• P0103 – высокий уровень в сигнальной цепи;
• P0104 – нестабильный сигнал с ошибками.

Однозначно определять неисправность по кодам ошибок не всегда возможно, обычно эти данные сканера служат лишь информацией к размышлению.

К тому же ошибки редко появляются по одной, например, неполадки в ДМРВ могут повлечь изменение состава смеси с кодами что-то вроде P0174 и тому подобными. Дальнейшая диагностика проводится уже по конкретным показаниям датчиков.

Диагностика ДМРВ

Если аналогичного датчика нет, то существуют другие способы проверить работоспособность расходомера:

• визуальная диагностика;
• проверка во время движения;
• определение соответствия прошивки;
• диагностика тестером.

Визуальный осмотр

Перед тем как проверить устройство этим методом, его надо демонтировать из посадочного места. Для этого от корпуса воздушного фильтрующего элемента отсоединяются патрубки. Изнутри контроллер должен быть сухим, наличие следов моторной жидкости и конденсата не допускается. Зачастую устройство ломается по причине несоблюдения интервалов замены воздушного фильтра, в результате чего грязь остается на чувствительной составляющей. Это приводит к тому, что контроллер выдает некорректные показания.

Если на внутренней полости контроллера имеются следы моторной жидкости, это говорит о высоком уровне давления смазки в силовом агрегате. Причина может заключаться в засорении вентиляции картерного устройства. При проверке необходимо удостовериться в том, что уплотнительный элемент расположен в нужном месте, где устанавливается гофра. Эта часть могла застрять в корпусе воздушного фильтрующего устройства. При данной проблеме в двигателе происходит подсос воздуха, который попадает внутрь с пылью и загрязняет регулятор.

Диагностика в движении

Необходимо отключать штекер с цепью питания от датчика и запускать двигатель, а потом отсоединять колодку. На приборной панели появится индикатор Чек Энджин. Минимальные обороты мотора должны увеличиться до 1500 в минуту. Если двигатель стал работать более стабильно после отключения устройства, это говорит о его неисправности. Датчик необходимо заменять.

Пользователь Игорь Белов рассказал о нескольких методах диагностики расходомера, в том числе о проверке во время движения.

https://youtube.com/watch?v=HO6ITsSSoDY

Соответствие ДМРВ прошивке ЭБУ

Чтобы проверить соответствие прошивки, надо взять пластину толщиной 1 мм и поднести ее под упор заслонки, это приведет к изменению оборотов мотора. Затем производится отключение колодки с проводами от контроллера. Если двигатель машины не остановился, то причина в прошивке микропроцессорного модуля, регуляторе холостых оборотов без расходомера в аварийном режиме.

Проверка ДМРВ мультиметром

Для диагностики производится активация зажигания, но силовой агрегат заводить не нужно. Контактом красного щупа на тестере надо прикоснуться к первому кабелю (желтая расцветка), а черный идет на массу (зеленый контакт). Для соединения не рекомендуется применение острых предметов, поскольку это приведет к появлению погрешности в показаниях. Такой способ диагностики позволит определить уровень напряжения между проводниками.

О состоянии датчика позволят узнать показания:

• от 0,99 до 1,01 В — параметры нового контроллера;
• 1,01 — 1,02 В — регулятор в отличном состоянии, менять не нужно;
• 1,02 — 1,03 В — в целом удовлетворительное состояние устройства;
• 1,03 — 1,04 В — срок эксплуатации контроллера почти исчерпан, скоро потребуется замена;
• 1,04 — 1,05 В — неудовлетворительное состояние датчика, пора менять устройство.

Диагностика тестером может быть выполнена не на всех типах расходомеров. Предварительно диагностический режим мультиметра надо настроить на измерение величины постоянного тока и выставить максимальный параметр в 2 V. К контроллеру подводится четыре кабеля, каждый из которых обозначается определенной расцветкой.

Начиная от ближнего проводника к ветровому стеклу:

• желтый контакт предназначен для вхождения импульса расходомера;
• белый либо серый кабель используется в качестве выходного канала напряжения питания;
• зеленый контакт — это масса или заземление;
• черный кабель, оснащенный розовой полоской, отвечает за выход к основному реле.

Расцветка контактов на ДМРВ может быть разной, но расположение проводов всегда идентичное.

Канал «Простое мнение» рассказал о выполнении диагностики расходомера с использованием тестера.

Принцип работы

Принцип действия ДМРВ может быть основан на подсчете вихрей Крамана либо смещении ползунка потенциометра посредством лопасти, установленной на потоке подачи воздуха.

Первый вариант считается более надежным, поскольку не оснащается подвижными элементами конструкции. В данном случае устройство подсчитывает вихри Крамана, появляющиеся в ламинарном потоке воздуха. На пути последнего в качестве сопротивления используются специальные препятствия с острыми кромками. С них срывается воздушный поток, который линейно зависит от своей скорости. Контроллер такого типа работает исключительно в случае, если в воздухе есть турбулентность.

Если скорость воздуха будет слишком высокой, это может привести к образованию паразитных пульсаций давления. Поэтому конструктивно устройства часто дополняются входом для изменения величины чувствительности измерительного компонента. Это может потребоваться при невысокой скорости прохода воздушного потока, когда силовой агрегат функционирует на холостом ходу. ДМРВ вихревого типа на старых авто использовали два ультразвуковых элемента — передатчик и приемник. Затем стали применять устройства, в которых функцию измерения пульсаций для подсчета вихрей выполняет нагревательная нить.

Канал «StarsAuto» рассказал о конструктивных особенностях, а также принципе действия автомобильных расходомеров.

Если датчик оборудован измерительным потенциометром, то он функционирует по принципу смещения ползунка. Его рабочая лопасть оснащается пружинкой и устанавливается в потоке расходуемого воздуха мотором. Если он увеличивается, происходит пропорциональное смещение лопасти. Поток имеет пульсирующий характер, соответственно, для снижения эффекта пульсаций лопасть контроллера соединяется с демпфером. С ней также связан ползунок потенциометра, который при работе датчика смещается на уровень, пропорциональный объему воздушного потока.

Этот элемент конструкции выполняется на керамической поверхности, где установлены резисторные элементы делителя напряжения. Их выводы располагаются в ряд и покрываются специальным резистивным слоем. Ползунок устройства прижат к контактной составляющей. Благодаря этому уровень напряжения на нем соответствует величине в точке контакта с резистивным слоем. Если лопасть меняет свое положение, происходят перемещения элементов, что приводит к истиранию ползунка.

Принцип работы

Ход поршня происходит при сгорании топлива с воздухом в пропорции 1:14, при сохранении которой происходит оптимальная работа силовой установки. При уменьшении или увеличении пропорции двигатель не перестает работать, но появляется перерасход горючего или снижение рабочей мощности мотора. Датчик массового расхода воздуха нам нужен, чтобы воздух поступал порциями. Работа агрегата проходит следующим образом: ДМРВ ВАЗ 2110 делает расчет порции свежего воздуха, а затем отсылает данные на основной компьютер, который, ориентируясь по этой информации, высчитывает порцию топлива.

Чем сильнее вы давите на газ, тем больше требуется фильтрованного воздуха для силовой установки. Датчик массового расхода фиксирует увеличение и подает команду электронике увеличить порции топлива. При движении на одинаковой скорости каждая порция должна равняться предыдущей. ДМРВ получает данные о нагрузке силового агрегата, а затем вычисляет требуемую порцию воздуха. Когда водитель нажимает на педаль, открывается дроссельная заслонка, при этом увеличивая объём всасываемого воздуха – нагрузка повышается. При отпущенной педали нагрузка падает.

Поврежденный датчик из-за попадания пыли

Справка о работе и устройстве датчика массового расхода воздуха

Опять же, не будем рассматривать исторически устаревшие механические варианты с флюгером и частотный расходомер General Motors, который использовался в комплекте с ЭБУ «Январь» 4-й серии. Современные расходомеры для 10 серии ВАЗ работают по принципу термоанемометра.

В основе лежит свойства некоторых металлов существенно менять сопротивление в зависимости от нагрева (в датчике ДМРВ используется сплав иридия с платиной, что обуславливает высокую стоимость прибора). В потоке воздуха расположены два резистора: один прецизионный, второй может менять сопротивление с помощью нагрева. На него подается напряжение, нить нагревается до момента совпадения с эталоном. В зависимости от силы воздушного потока, нить охлаждается, сопротивление меняется. За счет увеличения напряжения на резисторе, температура и соответственно сопротивление восстанавливается. Это происходит в реальном времени, то есть контроль за воздушной массой постоянный. На выходе датчик массового расхода воздуха показывает сигнальное напряжение с точностью сотых долей вольта. Полученная информация обрабатывается ЭБУ для точного дозирования бензина в топливно-воздушную смесь.

Все элементы скомпонованы в единый электронный модель, который размещается в измерительном канале (воздуховоде).

Устройство датчика

Вид расходомера со стороны сетки.

Датчик в разобранном виде.

На этом фото видна платиновая нить.

В итоге расход и температура воздуха преобразуются в понятные для ЭБУ электрические импульсы. Это очень нежный и точный прибор, он позволяет рассчитывать цикловое наполнение цилиндров воздухом и обновляет параметры каждых 0,1 с.

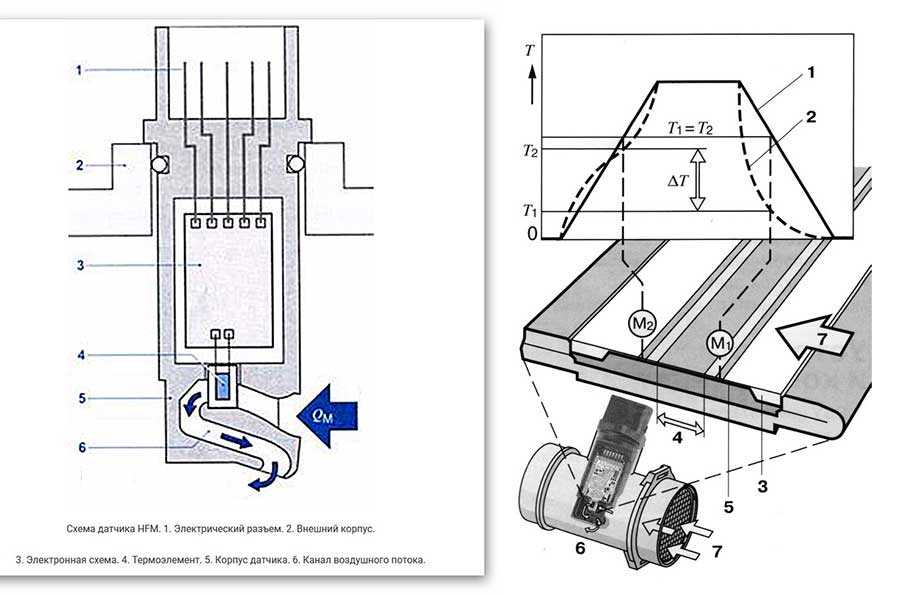

Схема датчика массового расхода воздуха.

Рабочий орган датчика — платиновая прогреваемая нить. Она нагревается до рабочей температуры (от 100 до 1000 градусов), а при поступлении воздуха, остывает. Величина, на которую падает температура нити, преобразуется в электрический сигнал и исходя из этого значения, ЭБУ вычисляет массу и температуру воздуха, попавшего в камеру сгорания. А на основе этих данных уже готовит необходимую порцию топлива. Вкратце — так.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.

Виды и принцип работы расходометров

Датчик массового расхода воздуха относится к термоанемометрическим устройствам.

Основные виды, которые применяются на автомобилях:

1. Пленочные с аналоговым и цифровым сигналом.
2. Проволочные (нитевые) аналоговые.
3. Частотный ДМРВ. Уже ставиться на большинство современных авто, сошедших с конвейера.

Расходомеры с трубкой Пито (лопаточного типа) не рассматриваются из-за устаревшей конструкции.

Принцип работы первых двух типов устройств схож между собой и основан на изменении показаний напряжения, подаваемого на нагревательные элементы (нити или пленку). Эти изменения отслеживает ЭБУ и выполняет расчеты для формирования топливно-воздушной смеси. Дальше подробней.

Проволочные ДМРВ

Применяются на большинстве современных автомобилях. В таких устройствах ключевую роль играют терморезисторы – две вольфрамовые или платиновые нити диаметром 0.07 мм, на которые подается напряжение с определенной силой тока в результате они нагреваются, а также термистор (датчик температуры), но он предусмотрен не везде.

Одна нить закрыта от потока воздуха, а вторая, при отрытой дроссельной заслонке, наоборот, обдувается и активно охлаждается.

Чтобы выровнять показания температур терморезисторов на открытую нить подается больший ток.

ЭБУ учитывает разницу показаний напряжения между нитями, интенсивность их охлаждения и по ним рассчитывает объем приходящего воздуха и уже в соответствии с этим рассчитывает нужное количество подаваемого в цилиндры топлива.

У проволочных ДМРВ есть несколько существенных недостатков: со временем они загрязняются или изнашиваются.

Для решения первой проблемы конструкторы разработали режим самоочистки. Он предусматривает кратковременный (чтобы не разрядить АКБ) разогрев нити до 1000-1100С на заглушенном моторе. При такой температуре все отложения сгорают.

При износе терморезисторов датчик меняют.

Пленочные расходометры

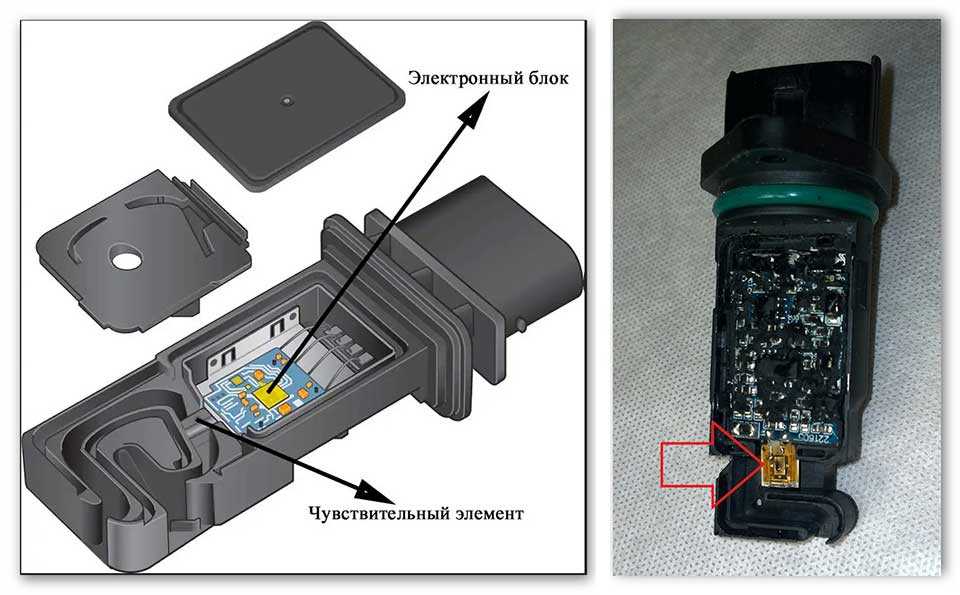

Конструктивно такие датчики отличаются от первых, хотя принцип их работы во многом одинаков.

Вместо чувствительного нитевого терморезистора здесь установлен керамический нагревательный элемент с платиновым напылением или полупроводниковая пленка.

Место расположения пленочного устройства остается прежним, а сам керамический элемент имеет несколько слоев-резисторов каждый из которых выполняет свою функцию: датчик температуры, нагревательный, два терморезистора.

Важное преимущество такого датчика в том, что он замеряет температуру не только входящего, но и отражающего воздуха. Также устройство меньше подвержено загрязнению

Стоит отметить, что в современных устройствах выходное сигнальное U передается не только в аналоговом режиме, но и в цифровом, это ускоряет обработку данных.

Частотный ДМРВ

Изделие компании General Motors устанавливалось на первых ВАЗ 2109 и работало в паре с ЭБУ Январь 4. Характеризуется надёжностью и долгим сроком службы.

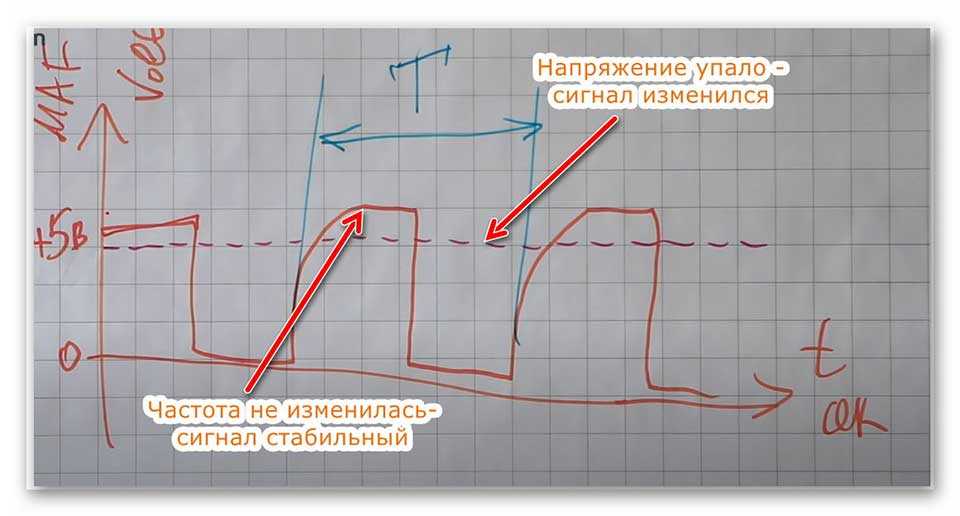

Принцип работы основан не на изменении постоянного напряжения, а на изменении частоты выходного сигнала переменного U. Когда частота большая – это указывает на большой расход воздуха, низкая частота – малый расход воздуха.

Основное преимущество частотного расходометра – стабильная передача данных на ЭБУ при падении напряжения в цепи (плохой контакт, окисление и т.д.).

Представим, что в разъемах окислились контакты. Тогда выходной сигнал 1.02V уменьшится и к контролеру придет, к примеру, 0.9V. Это не критично, но на расход топлива в сторону увеличения повлияет.

В частотном датчике скачки напряжения никак не влияют на работу ЭБУ. Окисление контактов никак не изменит частоту сигнала, а значит 100% выходных данных дойдет до адресата, т.е. контролера (ЭБУ).

Какими бывают неисправности ДМРВ в ВАЗ-2110

Показатели ДМРВ определяют правильное смесеформирование топливовоздушной массы в ВАЗ-2110. Неисправности и неточности в слаженной работе всех компонентов единой системы датчика провоцируют возникновение неполадок в работе устройства, также бывает невозможным запустить в автомобиле мотор.

Неисправный датчик имеет следующие признаки, в которых необходимо разобраться для последующего устранения поломки:

1. Загорается сигнал Check engine.
2. Увеличивается количество используемого бензина.
3. Падает мощность.
4. Снижается возможность набирать скорость.
5. Сложно или совсем невозможно запустить механизм.
6. Обороты имеют плавающий характер с форматом холостого хода.

Это – основные признаки неисправности устройства ДМРВ ВАЗ-2110. Но, по словам автомехаников, причины поломки могут скрываться и в других деталях автомобиля. Чтобы не потратить время впустую и не чинить исправное, желательно сначала установить точную поломку, сделать это можно своими руками.

Очистка расходомера воздуха

Поскольку ремонт ДМРВ производителями не предусмотрен, этот электроприбор считается «расходным». Единого мнения по возможности очистки для восстановления работоспособности не существует, даже среди профессионалов СТО. Если владелец машины все же решил почистить ДМРВ самостоятельно, необходимо учесть нюансы технологии:

• очиститель не должен содержать ацетон, эфир;
• запрещены ватные палочки и сжатый воздух;
• чаще всего применяется WD-40 либо Air Senso Clean производителя CRC;
• после извлечения прибора спрей наносится на него равномерно мощной струей, грязь растворяется и стекает под собственным весом.

Рис. 14 Очистка волюметра спреем

Установка ДМРВ на место возможна после высушивания поверхностей без использования фена.

Замена ДМРВ

Для замены датчика своими руками, нужно приготовить фигурную отвертку и ключ на «10».

Процедура замены состоит из следующих шагов:

1. Сначала нужно выключить зажигание, открыть капот.
2. Затем нужно отсоединить минусовую клемму на аккумуляторе.
3. На следующем этапе нужно ослабить хомут, с помощью которого гофра присоединяется к ДМРВ.
4. Далее снимаем гофру с патрубка.
5. Затем нужно отогнуть гребенку и отсоединить разъем датчика.

Отсоединение разъема датчика

Затем, воспользовавшись ключом на «10», нужно отвернуть крепежные болты датчика к корпусу воздухофильтра.

Теперь можно снять ДМРВ.

Установка датчика своими руками осуществляется в обратной последовательности.

Таким образом, если машина глохнет, имеет все признаки поломки ДМРВ, то перед тем, как начинать его ремонт, следует проверить уровень его сигнала, он не должен быть низким, выполнить полную диагностику машины и отремонтировать все неисправные узлы и детали.

Важно регулярно проходить техосмотр авто и выполнять вовремя техническое обслуживание, тогда детали и узлы будут служить дольше

Симптомы и последствия выхода из строя ДМРВ

Эта важная деталь контролирует количество поступающего воздуха, а также бензина. Всю информацию ДМРВ передает на электронный блок управления. На их основе контроллер может смешивать топливо с воздухом в точных пропорциях. Если он дает сбои, то из-за некачественной смеси ухудшится динамика авто, увеличится расход топлива, а двигатель значительно потеряет мощность.

О проблемах с датчиком свидетельствуют следующие симптомы:

• прерывистая работа двигателя без нагрузки;
• повышенные обороты при холостом ходу;
• чрезмерная «задумчивость» в момент разгона автомобиля, рывки, подергивания, провалы;
• проблемы с запуском холодного мотора;
• резкое увеличение расхода топлива.

Если появляется один или несколько признаков, то появляется необходимость дополнительно проверить датчик. Для этой цели можно использовать многофункциональный тестер (мультиметр).

Проверку нужно осуществлять в следующем порядке:

1. Вначале нужно перевести прибор в режим вольтметра, установив верхнюю границу чувствительности 2 Вольта.
2. Щупы устройства установить на желтом и зеленом проводке, которые располагаются внутри гнезда подключения датчика.
3. Запустить зажигание.

В норме напряжение должно составлять 0,0099-0,02 Вольт. Если это значение будет 0,03 Вольт и выше, то нужно осуществлять чистку ДМРВ.

При отсутствии вольтметра можно проверить работоспособность устройства более простым способом. Для этого нужно снять датчик, закрыть задвижку воздуховода. После этого завести двигатель и дать ему поработать на 2000 оборотах. Если при таких обстоятельствах силовой агрегат работает лучше, то проблема в датчике. Его нужно незамедлительно чистить.

Типы и устройство датчиков

ДМРВ — сложный элемент инжекторного мотора. Он состоит из сенсорного модуля и корпуса в виде трубки. На импортных приборах расхода воздуха решетка металлическая, у российских аналогов — пластмассовая. Размеры всех датчиков идентичны, имеется винт регулирования уровня углекислоты.

Различие датчиков в том, что одни из них сенсорные, другие — пленочные.

Конструкции расходомеров менялись на протяжении многих лет. Последние годы самой представляемой на автомобильных рынках стала следующая: датчик на основе прогретой проволоки и расходомер на флюгерной заслонке.

Чувствительный элемент, находящийся в патрубке, представляет собой 2 тонкие нити из платины. На эти нити при включении зажигания идет передача электрического тока. Ток подвергает платиновые нити нагреванию. Воздух, поступающий через воздухозаборник, охлаждает их, меняет сопротивление. Отслеживанием этих сигналов занимается блок управления мотором, который увеличивает или уменьшает приток воздуха.

Демонтаж датчика

Положительным моментом данного вида датчика является то, что он быстро реагирует на изменения притока воздуха, измеряет массу проходимого воздуха, не препятствует его потоку.

Этот вид расходомеров имеет чувствительный элемент в виде заслонки во впускном коллекторе. Сопротивление измеряется встроенным потенциометром пропорционально углу поворота заслонки. У таких датчиков имеется ручная настройка, помогающая обеднять или обогащать смесь в зависимости от температурного режима региона, времени года. Данный прибор ограничивает поток воздуха, снижая мощь мотора.

Есть и современные альтернативы: ДМРВ на основе «холодной проволоки» и мембранный расходометр.

В данном типе датчиков при прохождении потоков воздуха возникает самоиндукция чувствительного элемента. Она и измеряется. Основой создания расходомера явилась теория одного из физиков о срыве вихрей. Измерение частоты срыва вихрей находится в соответствии со скоростью потока воздуха.

В основе мембранного датчика расхода воздуха — рабочая мембрана, помещенная в воздушный поток. Блок управления оценивает температурную разницу сторон мембраны, которые охлаждаются неравномерно.

Чаще всего датчики приходят в негодность в связи с большим пробегом автомобиля или эксплуатацией его в сложных условиях.

Подробная инструкция по ремонту

На практике с помощью очистки работоспособность большинства датчиков удается восстановить. При этом владелец автомобиля экономит денежные средства. Если при проверке ДМРВ оказалось, что показатели напряжения не соответствуют норме, то нужно демонтировать устройство и промыть его.

Следует помнить, что для очистки нельзя использовать зубную щетку, ватные палочки, поскольку механический контакт с чувствительными элементами датчика может сильно навредить. Спирт нужно развести водой в соотношении 5 к 1. Кроме перечисленных средств в некоторых случаях может понадобиться шприц 10-20 кубиков с иголкой.

Снятие и очистку ДМРВ нужно проводить в следующем порядке:

Вначале отсоединить колодку с проводами питания. Для этого требуется нажать кнопку фиксатора, которая находится в нижней части устройства. Отвернуть винты крепления блока к корпусу воздушного фильтра.
Открутить соединяющие элементы защитного кожуха, винты, извлечь сам датчик. Наиболее чувствительными деталями устройства являются проволочка температурного сенсора, контакты

Их нужно промывать, соблюдая повышенную осторожность. Для промывки резистора трубку аэрозоля нужно ввести внутрь верхнего канала датчика на глубину примерно 10 миллиметров

Сама процедура проводится несколько раз с короткими перерывами в несколько секунд. Проникающая смазка WD-40, «Хадо» наносится для очистки несколько раз с перерывами 30-40 секунд.
На последнем этапе нужно дать устройству хорошо просохнуть. После этого датчик устанавливается на место, с помощью тестера проверяется его напряжение. Если все показания в норме, то проведенные процедуры можно считать успешными. В другом случае придется менять ДМРВ.

Таким образом, при частичной потере работоспособности датчика расхода воздуха не стоит спешить с приобретением нового прибора. Целесообразно потратить 15-20 минут на демонтаж и очистку старого устройства. Это восстановит его функции, поможет сэкономить деньги.

Устройство ДМРВ (английская аббревиатура – MAF)

• Корпус выполнен в виде цилиндра, по диаметру совпадающего с воздуховодом впускного коллектора. Устанавливается на выходе из воздушного фильтра (на примере ВАЗ 2112). Собственно корпус является тарированным измерительным каналом.
• Для защиты от посторонних предметов, на входе установлен дефлектор и металлический экран в виде сетки. Через них формируется правильный поток воздуха.
• Воздух обдувает сам датчик расхода, работающий по термо-анемометрическому принципу. Внутри установлены два резистора (эталонный и переменный), включенные в общую цепь по балластной схеме. Переменный, прецизионный, меняет сопротивление при охлаждении и нагреве. Нить этого резистора выполнена из сплава иридия и платины. Плата управления отслеживает, чтобы сопротивление было одинаковым. Для этого, охлаждаемая потоком воздуха платиновая нить нагревается электротоком. На резистор постоянно подается напряжение, величина которого меняется с точностью до 1/1000 вольта.
• Значение этого напряжения, схема MAF выдает на контакт № 5 разъема. Сигнал считывает контроллер ЭБУ и программно переводит это значение в массу воздуха (кг/час).

Чтобы топливно-воздушная смесь работала эффективно, бензин и воздух смешиваются в пропорции 1 к 15

Поэтому важно, чтобы ДМРВ выдавал точные данные
