Самостоятельно делаем подсветку пола на лада веста и икс рей

Подготовительные работы

Выполнить подсветку дверей автомобиля с логотипом несложно. Для начала необходимо к каждому светодиоду припаять резистор, причем не имеет значения, к какой ноге. К другой ноге диода и свободному концу резистора припаиваются проводки, имеющие около 20 см длины, после чего все места спайки аккуратно изолируются. Для этого можно использовать кембрики, изоленту или другие материалы.

Подсветка ручек автомобиля

К коротким проводам подсоединяем клеммы («мамы»), а «папы» будут подсоединены к длинным проводам, которые потом будут подключены к автомобильной электрике. Длину такой проводки необходимо устанавливать экспериментально, в зависимости от модели авто и выбранного вами пути прокладки.

Используемые инструменты и материалы

При реализации своими руками любой разновидности внутренней подсветки, используются простые инструменты и расходные материалы.

  1. Из инструментов при установке потребуются пассатижи, острый нож, ножницы, паяльник.
  2. Расходными материалами считаются олово и канифоль для пайки, одна или несколько клеммных колодок, наконечники «под винт», а также тумблер или кнопка с фиксацией.

Светодиодная лента продается по длине, поэтому необходимые замеры стоит произвести заранее.

Отдельные компоненты подсветки при установке соединяются между собой гибким (многопроволочным) кабелем, площадь жил которого должна составлять 1 квадратный миллиметр. Места пайки и подключения контактов закрываются изолентой. В качестве средства контроля правильности установки используется обычный мультиметр.

Делаем подсветку внутренних ручек автомобиля

Делаем подсветку внутренних ручек автомобиля

Часто читал и видел некоторые фотки посветок дверных внутренних ручек. Вживую невидел, а очень захотелось…Чтобы не откладывать в «долгий ящик» встречу с прекрасным, и нежелая переплачивать за бэушные ручки с подсветкой, решил их подсветить сам.


В качестве света был выбран светодиод. Но вот столкнулся с тем, что красных нужного оттенка в продаже нет. В БМВ вся подсветка кораллово-красная. Диоды же, мне попадавшиеся, были либо рубиново-красные(как звёзды кремля) либо почти оранжевые. Золотой середины небыло(может плохо искал…), поэтому пошёл на хитрость. Я использовал диоды белого света …


Купил обычные SMD 5060 плоские диоды белого тёплого цвета (были ещё, холодного и белолунного) на 3 вольта.

Из 4мм оргстекла вырезал световоды и отполировал их со всех сторон. А для получения нужного оттенка использовал светофильтр из красного оргстекла, которое впоследствии также отполировав, установил между диодом и световодом.


Далее, в ручках ножём были вырезаны квадратные отверстия.

В отверстия плотно вошли световоды. К торцу каждого подпаял светофильтр из красной полоски.


Приставив к светофильтру светодиод с пропаяными проводами и сопротивлением, залил всё хозяйство термоклеем из пистолета.


Подключил ко всем имеющимся в доме батарейкам(набралось 9 вольт)

И довольный результатом, пошёл устанавливать ручки в машину.

Вот так они светят на своём месте. Как видно, цветовой тон нисколько не отличается от родной подсветки. Единственный минус — это большая чем хотелось, яркость света. Но думаю,матированием мелкой наждачкой можно добится понижения яркости освещаемого участка и более равномерного пучка света.

Ну и как обычно несмог найти спокойствия,поэтому через 2 дня полностью переделал подсветку. Удалил старые световоды со скошенными углами. Вырезал новые в 2 раза длиннее и отполировал всего одну грань, ту куда прикладывается диод.

Вот так это выглядит сегодня.

19.09.2012

Оценить самоделку, мастер-класс, идею. Комментарии

Дизайнерский аспект подсветки в салон автомобиля

Важно выбрать ниши для подсветки салона автомобиля и определиться, как их подсвечивать. Разместить и сделать подсветку в салоне машины можно в любом месте, которое вам понравится

Но не стоит забывать о практической стороне вопроса. Наиболее удачным считается установка освещения перчаточного отсека, в области ног и в задней части машины, где размещаются пассажиры.

Интересно, что освещение заднего сидения наиболее продуктивно. Это касается аксессуаров и отдельных деталей, в том числе ручек открывания дверей. Подсветка салона автомобиля как декор, будет эффективно смотреться на решётках воздуховодов и/или по всему периметру дверей. Можно комбинировать направленный свет, или его отдельные элементы, используя для этого прикуриватель или другую электрическую бортовую сеть.

Можно ограничиться разовым включением и/или подключить на постоянной основе с наступлением темноты. Не существует чётких рекомендаций по использованию той или иной цветовой гаммы. Тем не менее, подсветка в салон автомобиля должна быть «вежливой», то есть не раздражать пассажиров, не бить в глаза и т.д.

Главное, чтобы выбранный цвет, не отвлекал водителя от управления автомобилем, и соответствовал общей концепции салона машины.

Что нужно для работы

Первым шагом станет подготовка необходимых материалов и инструментов. Будут нужны:

индикаторные светодиоды диаметром 5 мм (подойдут любые, но не
слишком яркие, чтобы не привлекать постоянное внимание);
балластные резисторы;
паяльник и припой с канифолью;
электродрель и сверло 5 мм;
клеящий пистолет;
провода;
термоусадочная трубка;
нож для зачистки и снятия изоляции;
изолента;
отвертки под крест и шлицевая.

Выбор светодиодов не ограничен. Можно использовать обычные индикаторные образцы с питанием от 3 В, есть и более мощные светодиоды типа «пиранья», которые требуют для работы 12 В. Основной критерий выбора — уровень яркости. Чрезмерная насыщенность приведет к постоянному световому раздражителю, находящемуся в поле зрения и отвлекающему водителя и пассажиров.

Существуют готовые комплекты подсветки дверных ручек, которые надо только установить на место и присоединить к бортовой сети. В частности, такие элементы выпускаются для автомобиля Лада Веста и других моделей.

Балластные резисторы нужны для
обеспечения падения бортового напряжения до требуемых 3 В. Используются разные
номиналы, от 430 Ом до 1,4 кОм, в зависимости от типа светодиода и требуемого
уровня яркости. Резистор припаивается последовательно к плюсовому электроду
светодиода (это более длинная ножка), лишняя длина которого откусывается для
компактности.

Клеевой пистолет — не
единственно возможный вариант. Принципиальных ограничений нет, но при
использовании других видов клея придется выжидать некоторое время для
схватывания состава. С клеевым пистолетом процесс идет гораздо быстрее

Можно
использовать суперклей-гель, но работать с ним следует аккуратно и осторожно,
так как он мгновенно и прочно схватывается с многими поверхностями

Установка на мелкие детали

Для тюнинга мелких деталей удобней использовать единичные диоды.

Подготавливаем диод к установке и подключению. Берём диод, припаиваем к одной из его ножек резистор, далее припаиваем провода и изолируем открытые проводки обычной изолентой. Где-то на расстоянии около 20 см нужно сделать клеммное соединение. Итак, светодиоды готовы к установке. Далее подготавливаете место монтажа. Рассмотрим, к примеру, как устанавливается подсветка ручек салона. Для этого снимаете обшивку, и возле ручки в том месте, где вы хотите установить диод, делаете отверстия. Они должны быть маленькими чтобы диод входил в него туго. Можно дополнительно будет закрепить его при помощи клея. Далее протягиваете проводку под обшивкой в салон, чтобы потом её можно было подключить. Таким же образом устанавливаются единичные диоды в любом месте салона.

Что нужно для работы

Первым шагом станет подготовка необходимых материалов и инструментов. Будут нужны:

индикаторные светодиоды диаметром 5 мм (подойдут любые, но не слишком яркие, чтобы не привлекать постоянное внимание);
балластные резисторы;
паяльник и припой с канифолью;
электродрель и сверло 5 мм;
клеящий пистолет;
провода;
термоусадочная трубка;
нож для зачистки и снятия изоляции;
изолента;
отвертки под крест и шлицевая.

Выбор светодиодов не ограничен. Можно использовать обычные индикаторные образцы с питанием от 3 В, есть и более мощные светодиоды типа «пиранья», которые требуют для работы 12 В. Основной критерий выбора — уровень яркости. Чрезмерная насыщенность приведет к постоянному световому раздражителю, находящемуся в поле зрения и отвлекающему водителя и пассажиров.

Существуют готовые комплекты подсветки дверных ручек, которые надо только установить на место и присоединить к бортовой сети. В частности, такие элементы выпускаются для автомобиля Лада Веста и других моделей.

Балластные резисторы нужны для обеспечения падения бортового напряжения до требуемых 3 В. Используются разные номиналы, от 430 Ом до 1,4 кОм, в зависимости от типа светодиода и требуемого уровня яркости. Резистор припаивается последовательно к плюсовому электроду светодиода (это более длинная ножка), лишняя длина которого откусывается для компактности.

Клеевой пистолет — не единственно возможный вариант. Принципиальных ограничений нет, но при использовании других видов клея придется выжидать некоторое время для схватывания состава. С клеевым пистолетом процесс идет гораздо быстрее

Можно использовать суперклей-гель, но работать с ним следует аккуратно и осторожно, так как он мгновенно и прочно схватывается с многими поверхностями

Фурнитура с подсветкой

Простое применение подсветки в дверной фурнитуре – это освещение светодиодной лампочкой замочной скважины. Используется такая фишка во входных дверях. Нажимные ручки на планке оснащаются светодиодным источником света. Он устанавливается на нижней части у основания ручки. Приводится в действие при нажатии на рычаг. Такое решение помогает, когда в подъезде мало освещения.


Подсветка ручек открывания дверей

Подсветка ручек дверей повсеместно используется для межкомнатных дверей. Это нажимные типы или кнобы, которые изготовлены из комбинации металла или пластика со стеклом. Оснащаются различными светодиодами: белый, синий, красный, зеленый и любой другой свет. Бывают модели, которые имеют несколько различных светодиодов в корпусе. Они горят вместе или отдельно с определенным периодом времени. Такая фурнитура удобна по ночам, когда включать свет в комнате болезненно для глаз. Они помогут найти дверь в темноте и украсят дизайн помещения, переливаясь различными оттенками.

Двери со ставками из матового стекла используют светодиодные полоски по контуру стекла. Световые оттенки подчеркивают дизайн двери и изображения, нанесенного на стекло. Устанавливаются ленты по боковым частям стекла, они не заметны, а свет, проникающий в стекло по его краям, подчеркивает структуру. Возникает иллюзия, что стекло производит свет.

Почему удобно использовать умный свет

Использование умного света даёт не только эстетический, но также чисто технический эффект. Такое освещение хорошо воспринимается визуально, даёт находящимся внутри салона хорошую психологическую разгрузку за счёт приятного для глаз света, заодно выполняя несколько дополнительных технических функций. К примеру, устраняет такую раздражающую многих «мелочь», как резкое выключение света внутри салона сразу же после закрытия двери, то есть время его освещения продлевается. Это делается за счёт специальной электронной платы, которая монтируется в осветительную систему авто по особенной схеме, найти которую не составит особого труда.

Виды дополнительного освещения салона

Как правило, установка дополнительного освещения преследует две цели. Первая – получить подсветку там, где это удобно водителю, а не там, где это нужно по мнению производителя. Вторая цель установки дополнительных ламп – сделать свою машину более оригинальной и привлекательной.


Освещение салона автомобиля.

Одним из видов дополнительного освещения является светодиодная подсветка. Она осуществляется посредством светодиодной ленты, покрытой силиконовой оболочкой, которая защищает элементы освещения от внешнего воздействия. Подсветка салона автомобиля светодиодами не только выполняет функцию дополнительного освещения, но и является также оригинальным украшением интерьера. Богатая гамма световых оттенков светодиодов позволяет выбрать именно тот вариант, который будет идеально сочетаться с цветом автомобиля и отделкой салона.

Некоторые производители включают в базовую комплектацию автомобилей элементы подсветки дверных ручек и приборной панели. Однако даже на машинах премиум-класса установленные элементы иногда выглядят очень неудобно. Самостоятельная установка подсветки на светодиодах является уникальным подходом к решению, который дает возможность максимально охватить все пожелания владельца автомобиля по параметрам освещения.

Водитель может не решаться на тюнинг двигателя или какое-нибудь изменение внешнего облика автомобиля, но дополнительная подсветка салона точно придется ему по духу. Правильно подобранные цвета светодиодов положительно влияют на настроение и на зрение пассажиров и водителя. С каждым годом сторонников светодиодной подсветки салона становится все больше.

Другим способом улучшения освещения салона машины является использование неоновой подсветки. На сегодняшний день можно найти множество разновидностей такой подсветки, различающейся по цветовой гамме, стилю и назначению. Стоит отметить, что неоновая подсветка используется не только для улучшения освещения салона автомобиля, но и в качестве внешнего тюнинга. Благодаря ей автомобиль выделяется “из толпы” и становится более заметным.

Для установки в салоне машины неоновой подсветки необходимо иметь определенные знания и навыки в этом деле. Поэтому, если вы не очень разбираетесь в автомобильной электрике, то лучше доверить установку дополнительной подсветки профессионалам, которые знакомы с мельчайшими нюансами подобного тюнинга. Также при установке неоновой подсветки необходимо учитывать особенности конструкции автомобиля.

Для неоновой подсветки характерно насыщенное яркое свечение, которое делает салон автомобиля более элегантным

В свободной продаже имеются уже готовые комплекты неоновой подсветки. Некоторые комплекты используются только лишь для подсветки определенных элементов машины, например стекол, пола, потолка или приборной панели. Другие комплекты неоновой подсветки предназначены для освещения салона в целом.

Для неоновой подсветки характерно насыщенное яркое свечение, которое делает салон автомобиля более элегантным. Однако не стоит забывать, что такой вид подсветки уместно применять на тех машинах, которые подвергаются комплексному тюнингу. В противном случае, даже в салоне хорошего автомобиля такая подсветка будет выглядеть несуразно. Неоновые излучатели характеризуются высоким качеством, прочностью, износостойкостью и длительным сроком эксплуатации. Они помогают существенно улучшить качество освещения салона автомобиля.

Подсветка ручек салона своими руками

Давно была идея сделать подсветку ниш дверных ручек, но всё никак не мог определиться с реализацией.

Но тут в голову пришла идея вставить резистор на стык кнопки закрывания дверей, чтобы при закрытых дверях ниши не светились. Сразу скажу, реализация геморройная, но друг кому интересно.

1. Покупаем на рынке матовые желтые светодиоды, держатели под них, разъемные контакты и резисторы (мне советовали 1кОм, но тут надо подумать — читайте в конце статьи). Снимаем дверные ручки и несем домой.


2. Сверлим в кнопке дырку под держатель светодиода (как показано на рисунке):


3. Припаиваем сопротивление к плюсовой ножке светодиода (более длинная): 4. Изолируем ножки друг от друга и заливаем внутрь клей из клеевого пистолета, чтоб диод не выпадал:


5. Припаиваем провода и окончательно всё изолируем:


6. Просовываем светодиод, укладываем провода так, чтоб ничего не мешало ходу кнопки и заливаем всё клеем из клеевого пистолета:


7. Сверлим дырку сбоку под провода и выводим свободные концы наружу:


8. На концы проводов приделываем разъем (чтобы ручку можно было легко снять). Тут уж у кого на что фантазии хватит:


9. Проверяем работу, подсоединив к 12В и идем ставить всё на машину. Питание для диодов я брал с разъема стеклоподъемников (вернее с их подсветки), чтобы диод включался только при включенных габаритах:


10. Укладываем провода (фиксируем их как можно лучше — на фото не окончательный вариант):


11. Ждем ночи и идем наслаждаться результатом:


Скажу сразу (на фото непонятно) — цвет подсветки ровно такой же, как у остальных элементов в салоне.

Теперь хотел ещё рассказать один момент — эти диоды перегорели у меня в разное время за 1 — 6 месяцев. Поэтому рекомендую сразу подумать о защите светодиодов от импульсов обратного тока и скачков напряжения. Как вариант — установка дополнительных диодов (например 1N4007) на плюсовом проводе, но это не так надежно, как стабилизатор, так что тут уж решайте сами =)

Автор; Валерий Комков г.Серпухов, Россия

xn--100—j4dau4ec0ao.xn--p1ai

Подготовка и подсоединение проводов

Подсветка дверных ручек изнутри.

Теперь приступаем к работе. Сначала нужно разобрать дверную ручку. Это делается при помощи соответствующих отверток. Теперь возьмите светодиодную лампу и снимите с нее пластмассовый корпус. Там вы увидите в конце лампы штырьки, которые нужно будет припаять к проводкам. Но перед этим целесообразно проводки слегка зачистить и надеть на них небольшие клеммы. Так вам припаивать будет намного удобнее, да и качество работы будет лучше.

Не стоит пока спешить надевать на провода пластмассовые пробочки для защиты, так как в любом случае вам еще придется их снимать, пока работа не будет полностью окончена. С другой стороны проводков также необходимо произвести легкую зачистку и надеть клеммы на кончики, но уже большего размера.

При такой работе важно учитывать один важный момент. Как правило, любая дверная подсветка в автомобиле имеет две стороны: одна — это непосредственно лампа, которая будет светиться, а другая — часть, от которой к этой лампочке будет поступать основное питание

Так вот питание это может идти как напрямую от электрической части автомобиля (обычно для этого нужно открыть коробочку, которая находится возле руля), так и от карты двери, если она имеет непосредственное питание (часто такое наблюдается у современных марок автомобилей).

В первом случае вам нужно заранее рассчитать длину проводков так, чтобы ее полностью хватило для подключения подсветки и одновременно для правильного размещения, чтобы в итоге провода не мешались под ногами. Во втором случае обычно провода применяются маленькие, так как их расположение не выходит за площадь ручки. Но все же как в первом, так и во втором случае целесообразно брать длинные проводки, так как их всегда можно укоротить.

После этого при помощи амперметра необходимо проверить правильность подсоединения всех проводков. Если в электричестве вы разбираетесь не очень хорошо, то лучше прибегнуть к консультации или непосредственной помощи электрика, чтобы в будущем не возникало никаких неприятных проблем с возможным замыканием.

Установка в замок

При втором варианте деталь будет размещаться не в пороге, а вверху дверки. Провода перенаправляются к замку. В этом случае функцию коммутатора берут на себя контакты замка. Сложностей в установке практически нет. Доработка схемы предполагает установку дополнительной проводки и штекеров для соединений. При монтаже нужно обеспечить защиту проводов от истирания при помощи гофрированного шланга или изоляционной ленты. Чтобы реализовать этот способ, необходимо провести разбор замка, снять блокирующую скобу. Работу проводят в такой последовательности:

  1. Снять замок.
  2. Вытянуть защитную скобу.
  3. Открыть заглушки разъема.
  4. Вставить клеммы.
  5. Подключить провода со стороны водительской двери.

Следует помнить, что установка и подключение выключателей на Ладу не гарантируют их стабильной работы. Чтобы исключить возможные проблемы, надо знать их причины и методы решения.

Оформление неоновой подсветки

Красивая подсветка в салоне машины своими руками будет с использованием комбинированных элементов. Например, нижнюю часть интерьера оформить с помощью неоновых светильников, а боковую и верхнюю украсить светодиодами. Однако, не нужно злоупотреблять таким элементом дизайна. Надо оформить все так, чтобы создавалась гармония.

Для монтажа обоих видов допосвещения подберем материалы. Можно начать с нижней части салона, где ставят неоновые осветители. Для установки понадобятся:

  • набор из нескольких неоновых ламп;
  • монтажный уголок из алюминия;
  • пластиковые хомуты;
  • саморезы для фиксации.

В стандартном продаваемом наборе неоновых подсветок для автомобиля часто вмонтирован штекер для подключения напряжения через розетку прикуривателя. Для этой операции он не потребуется, поэтому можно подбирать набор без него или отрезать этот штекер за ненадобностью, а концы провода зачищаем для соединения в схеме.

Вымеряем длину алюминиевого уголка для монтажа его под торпеду, отпиливаем на нужную длину и прикручиваем в нижней части. Обычно монтируют вначале под бардачком. На хомутах фиксируем лампу, направляя будущее излучение в нужную сторону. Повторяем операцию в водительской зоне и на задних пассажирских сиденьях.

Сзади уголок надо разместить таким образом, чтобы защитить лампу от ударов и случайных придавливаний. Для этого уголок фиксируют свободным ребром вверх.

Концы проводов наращивают, изолируют в местах соединения, скрывают под обивкой и доводят под торпеду для подключения в схему. Наиболее простым вариантом считается подключение к датчику открытия дверей или под общую подсветку. Стоит вписать в такую схему отдельный выключатель для дополнительного освещения.

Лада Приора Седан › Бортжурнал › Сменил зеленое освещение приборов на белые диоды!

Как я писал в пред. бж «С момента покупки авто меня раздражал этот убогий зеленый цвет подсветки всего. Решил переделать всю подсветку на белые диоды.»

В прошлую субботу решил наконец-то этим заняться. Поехал по магазинам на поиски диодных лент. Нашел только в одном по адресу Веневская улица, 6, между Викторией и ТРЦ Южное Бутово. Сам отдел находится на нижнем этаже, заходить лучше с парковки, там в углу сразу можно увидеть кучу горящих лент на стене. Кто знает где еще продаются диодные ленты в Южном Бутово? Скажите мне, буду рад.

Купил два метра белой холодной ленты, по 60 диодов на метр — 400р и поехал домой.Подъехав к дому сразу снял блок управления стеклоподъемниками, блок управления светом, кнопку стеклоподъемника с пасс. стороны и две кнопки: обогрева стекла и туманок.

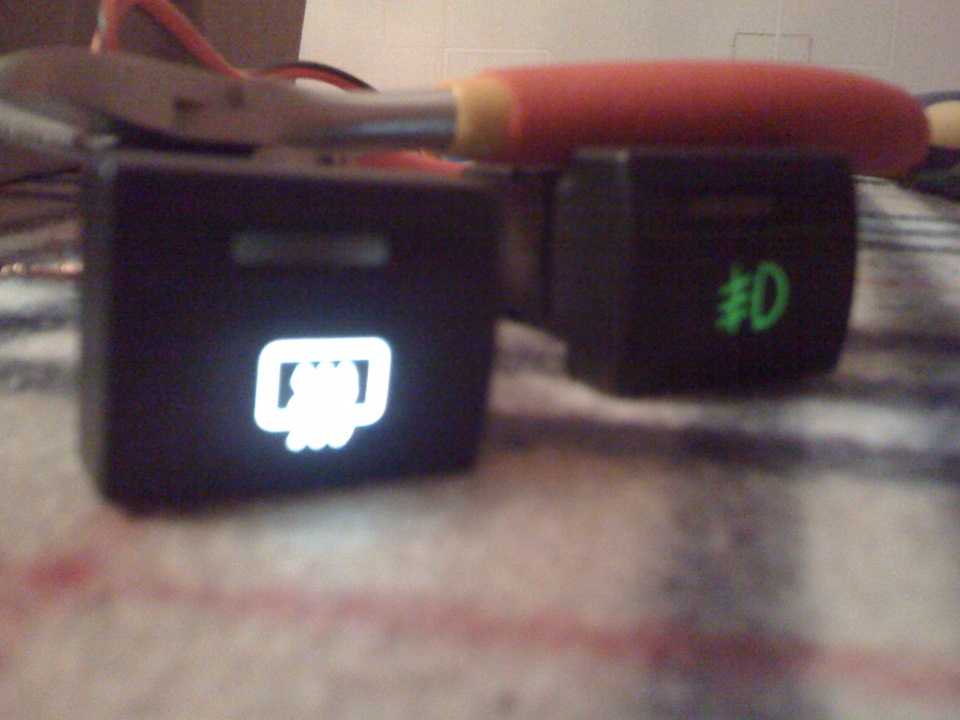

Начинал пайку с кнопок обогрева стекла и туманок.Разбирается все очень просто. Саму кнопку разбирать не надо! Снять надо только верхнюю часть кнопки с рисунком и индикатором вкл/выкл. Внутри место разделено на 2 части, под диод индикатора вкл/выкл и под диод подсветки кнопки (пространство между диодами разделено: вкл/выкл (35%) а под диод подсветки (65%). Перегородку снимаем, она легко вытаскивается. Дальше выпаиваем аккуратно диод подсветки, потом выпаиваем диод с ленты и припаиваем его в кнопку на место диода подсветки. Вот и все. По желанию можно так же заменить диод индикации вкл/выкл, но я не стал, т.к. лента была только белая.

После проделанной работы захотелось проверить, работает или нет? В машину бегать как то не хотелось. За пару минут сделал себе из провода и колодки от БП компьютера удлинитель.

Распиновка колодки от БП компьютера:Желтый +12VЧерный —Черный —Красный +5V

Дальше подключил + и — от колодки на клеммы кнопки обогрева, клеммы A(минус) и B(плюс подсветки)И вот результат:

Дальше я взялся за кнопку стеклоподъемника пасс.стороны, там проще и места больше. Но! Там не SMD диод, а обычный, как лампочка (не знаю как они называются), т.к. у меня такого белого не имелось, я под корень срезал зеленый диод, разогнул ножки и на них сверху запаял SDM диод. Все прозвонил, все работает. Фото к сожалению не сделал.

После этого в ход пошел блок управления светом и водительский блок управления стеклоподъемниками и зеркалами.Делал все по той же технологии, выпаиваем — впаиваем. Фотки в ходе работы не делал, как то не до этого было. Но на машине выглядит очень хорошо! Блок управления светом у меня на SMD диодах, а не на обычных(круглых).

Подключение

Используя светодиоды в подсветке салона, не забываем при подключении использовать резисторы.

Способ №1: к подсветке электростеклоподъемников.

  • водительская дверь: к блоку стеклоподъёмников (Синий с чёрной полосой — +12В подсветка, чёрный — «масса»)
  • в остальных дверях: красный (№5) — +12В подсветка, синий (№6) — «масса».
  • +12В подсветка — белый (№4).
  • «Масса» — черный (№5).

Контакты ISO разъема магнитолы:

  • A6 — +12В при включении габаритов.
  • A8 — «масса».

Распиновка разъема прикуривателя (Lada Vesta):

  • черный — масса.
  • синий — +12В после включения габаритов.

Провода из салона в двери проводим через штатные резиновые гофры. При необходимости просверливаем отверстия в разъеме.

А вы рассматриваете такой тюнинг салона своего автомобиля?

См. другие способы установки дополнительной подсветки салона:

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Элементы светодиодной подсветки

Подсветка, в том числе в области ног, может создаваться различными источниками. Без больших проблем своими руками могут быть реализованы все разновидности известных вариантов внутренних подсветок.

Статья в тему: Реальные показатели расхода горючего на Mitsubishi Outlander

Накопленный опыт наглядно свидетельствует о том, что такой тюнинг обеспечивает наилучшие результаты при использовании одиночных и ленточных полупроводниковых источников света, для подсветки области в районе ног и других местах. Это определяется тем, что:

  • они не требуют для своего функционирования высокого напряжения и питаются от бортовой сети автомобиля;
  • за счет низкого напряжения полупроводниковые источники безопасны при эксплуатации, даже в районе ног;
  • источники подобной разновидности экономичны и не создают серьезной нагрузки на бортовую сеть ВАЗ-2110;
  • светодиодная лента обладают очень высокой гибкостью и позволяют обойти контур любой формы;
  • сегодня доступны светодиодные ленты всевозможных цветов.

Немаловажное значение имеет то, что сделать подобную подсветку своими руками и подключить ее к автомобильной сети можно без глубоких познаний в области электротехники

Проектное решение вопроса

Специалисты рекомендуют остановиться на первом варианте. Установка кнопки в порог двери применяется на всех автомобилях такого класса. По этому пути идти проще и быстрее. Водитель лишь восстановит изначально спроектированную схему подключения концевиков. При таком выборе отпадает необходимость в разборке замочного механизма. Владельцу не надо будет мотаться в поисках дополнительных штекеров, проводов, изолирующих материалов. Он приобретает лишь штатные выключатели на Ладу Гранта. Рассмотрим самую трудоемкую для переделки комплектацию — стандарт.

  1. Открыть капот автомобиля. Ослабить болтовые соединения рожковым ключом. Сначала откручивают отрицательную клемму, а затем плюсовую. Аккуратно отсоединить провода от аккумуляторной батареи, чтобы случайно не замкнуть источник питания.
  2. Извлечь концевой выключатель из отверстия. Для этого надо взяться за выступающий колпачок. Вытащить выключатель, преодолевая сопротивление фиксирующих усов.
  3. Подключить два провода на крайние (задействованные) контакты штекера.
  4. Убрать заглушку с посадочного отверстия задней двери.
  5. Протянуть два провода от концевого выключателя водительской двери до порога к месту установки. Вывести концы через отверстие наружу, на 10 см каждый.
  6. Зачистить провода и подсоединить к разъему нового устройства.
  7. Установить переключатель освещения салона в рабочее положение.
  8. По аналогии меняются ключи, расположенные в проемах остальных дверей Лада Гранта.
  9. Кнопку от водительской двери обратно ставят в последнюю очередь.

Установка

Снять обшивку двери: (инструкция для Lada Granta/Kalina, Vesta, XRAY, Largus, Priora, Lada 4×4).

Способ №1. Самостоятельная установка светодиодов в ручки дверей

  1. Обработать светодиод мелкой наждачной бумагой, чтобы светил он не точкой, а рассеивающим светом.
  2. Делаем отверстие в пластиковой ручке двери необходимого диаметра (например, 6 мм), используя дрель.
  3. Устанавливаем светодиод в отверстие, фиксируем клеем (например, термоклей).

Процесс установки также показан на видео:

Способ №2. Готовое решение

  1. Делаем отверстие в нише за ручкой.
  2. Фиксируем аксессуар с надписью «Vesta» внутри дверной ручки.

Подключение подсветки к освещению салона

В большинстве случаев подсветку для ног в авто своими руками присоединяют в машине к штатному освещению салона. Она будет функционировать, только когда двери авто открываются, или же при включенном свете. Чтобы подключить подсветку к освещению салона, нужно демонтировать плафон (чаще всего он крепится на простых фиксаторах, хотя понадобится отвертка для его снятия).

Далее нужно подсоединить провода. К белому проводу подключаете плюс, к красному — минус. После этого спрячьте провода под обшивкой. Лучше всего их протянуть по боковой стойке. После этого соедините проводку светодиодов у ног пассажира и водителя и пассажира, а только после подключите всю конструкцию к питанию. Перед изоляцией контактов и мест соединения, обязательно проверьте работу освещения. Можно дополнительно поставить контроллер, тогда свет будет плавно затухать, а не внезапно гаснуть.

Эстетические и функциональные составляющие подсветки в салоне автомобиля

Подсветка салона транспортного средства, которая выполняется своими силами, одновременно решает ряд задач:

  • создаётся уникальное оформление внутреннего интерьера машины;
  • автомобиль выделяется на фоне стандартного оборудования салона оригинальностью и функционалом.

Определить функциональность подсветки в салоне авто часто бывает несколько сложнее. Для многих машин установка дополнительного освещения (тюнинг) – это возможность в тёмное время суток создать комфортные условия для пассажиров и самого водителя, к которым можно отнести:

  1. Установка подсветки в машину своими руками, может существенно упростить поиск предметов в салоне автомобиля, будь то перчатки, вода, мобильный телефон и пр.;
  2. Посадка в машину превращается в некий ритуал, а не стандартное, обычное действие. Полезным и приятным дополнением является выключение света после закрытия двери авто, плавное снижение яркости штатной лампы;
  3. Возможность легко и просто находить предметы на полу в салоне;
  4. Говоря о подсветке ручек – это их быстрый поиск и облегчение высадки и посадки в салон автомобиля.

Отдельно стоит упомянуть о том, что подсветку салона можно синхронизировать вместе с сабвуфером установленным в салоне авто. Это дает множество интересных моментов, в частности пульсация света в такт музыки, изменение цвета подсветки и т.д.

Можно ещё долго говорить о полезных функциях, но мы остановимся на вышеперечисленных комбинациях.

3 Последний шаг – монтаж диода в дверную ручку

На финишном этапе нам необходимо установить диодную лампу. Для этого нужно попробовать неподвижно зафиксировать диод в ручке, после чего дрелью просверлить отверстия для подсветки. После этого подключите лампу к проводке и проверьте работу всей системы. Большинство специалистов советуют направлять диод вниз двери, так как в этом случае подсветка будет хорошо освещать ручку и часть авто вокруг нее.

Еще один полезный совет – подключайте провода к электрическому стеклоподъемнику в двери машины. В этом случае качество подсветки не изменится, однако лампа не будет светить постоянно. Если вы хотите, чтобы подсветка работала все время, то лучше всего подключить ее с усилителем к автомагнитоле или к прикуривателю.

После того, как вы определились со своими желаниями, остается подключить освещение. Далее надеваем на малые клеммы защитные пластиковые пробки и устанавливаем пластмассовый корпус светодиода. Если в процессе выполнения тюнинга своими руками вы четко следовали нашему алгоритму, то можете не сомневаться – результатом работы вы останетесь довольны.

Что нужно знать по подсветке салона авто холодным неоном?

Придать индивидуальность своему автомобилю и выделить его из общего потока транспорта можно используя холодный неон, который смотрится оригинально и весьма эффективен. Сегодня неоновая подсветка – это один из наиболее распространённых способов тюнинга салона. Этот вариант имеет следующие преимущества:

  • минимальное потребление энергии. Неон считается практичным вариантом, благодаря продолжительному сроку работы. Прозрачный материал не теряет своих изначальных характеристик и не выцветает. При своей прочности он легко гнётся, хорошо режется при составлении разных световых комбинаций;
  • неоновую нить можно монтировать в разных частях салона автомобиля: на педалях, приборной панели, ручках для открытия двери и/или бардачке;
  • холодный неон не отвлекает водителя от контроля дорожной ситуации и считается безопасным материалом для нашего зрения;
  • свет гибкого холодного неона распределяется, равномерно насыщая салон, что весьма удобно в тёмное время суток и ночью;
  • при его работе не нежно включать дополнительные приборы освещения, в том числе штатное оборудование.

Подсветка салона автомобиля своими руками, с использованием холодного неона – это не только красиво, но и практично. Такой тюнинг позволяет обезопасить вас и пассажиров, и представляет огромное поле для фантазии. Делая подсветку в салоне машины своими руками, можно получить однотонный свет, или в разной цветовой гамме, используя разные рисунки, цвета и комбинируя их количество. Обустройство неоновым материалом – это минимум затрат и незначительное вмешательство в электрическую систему авто, что не влияет на стабильную работу других (штатных) систем транспортного средства.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
