Установка замка багажника лада гранта с электроприводом

Ремонт кнопки открытия багажника — на примере Шевроле Круз

Чтобы установить причину поломки кнопки открытия багажника Шевроле Cruze, нужно ее снять, осмотреть и прозвонить.

  1. Чтобы снять панель (саблю) с кнопкой и лампами подсветки номера, придется снять обшивку на внутренней части крышки багажника.
  2. Под ней будет 4 гайки на 10 и 2 пластиковые клипсы желтого цвета.
  3. Гайки откручиваются, а клипсы аккуратно выдавливаются внутрь и отщелкиваются.
  4. После этого достаточно отсоединить разъем, соединяющий провода, идущие на кнопку и подсветку, чтобы полностью снять саблю.

При визуальном осмотре кнопки со внутренней стороны под прозрачной силиконовой заливкой-герметиком обычно будут видны следы влаги.

Она попадает туда во время дождя через небольшие щели между клавишей кнопки и корпусом, либо в месте подключения проводов (там тоже имеется небольшой зазор). Попытки просушить кнопку феном, не разбирая ее, ни к чему не приведут.

В данном случае возможно только два варианта решения проблемы:

  • Покупка новой кнопки и полная ее замена.
  • Полный разбор корпуса кнопки и ее прочистка/просушка и герметизация.

Первый вариант самый простой, но есть одно «но»: кнопка открытия багажника не продается отдельно, а только в группе с двумя светильниками подсветки номера.

Оригинальная деталь стоит порядка 2000 рублей. Китайский аналог с алиэкспресс обойдется втрое дешевле, но тут возникают сомнения в качестве изготовления. Поэтому прежде чем отправляться на авторынок за новой кнопкой, можно попробовать отремонтировать «родную».

Для ремонта понадобится минимум инструментов и материалов:

  • мультиметр (тестер);
  • отвертка;
  • острый нож;
  • фен;
  • герметик или термоклеевой пистолет;
  • наждачка-нулевка.

Электрический мультиметр нужен для проверки («прозвона») кнопки. Для этого достаточно присоединиться к контактам кнопки и нажать на нее.

Если мультиметр покажет наличие сопротивления, значит цепь кнопки цела. Отсутствие сопротивления свидетельствует о нарушении целостности цепи.

Порядок проведения восстановительного ремонта:

  1. Извлекаем кнопку из посадочного места. Для этого придется удалить термоклей, на который она крепится. Сделать это можно при помощи ножа;
  2. Снимаем резиновую крышку с корпуса кнопки, разбираем саму кнопку;;
  3. Очищаем контакты (при необходимости можно воспользоваться мелкой наждачной бумагой), сушим внутренности феном;
  4. Собираем все в обратной последовательности, проклеиваем-герметизируем все стыки герметиком или горячим клеем;
  5. Промазываем герметиком посадочное место по всему периметру;
  6. Устанавливаем кнопку, даем герметику высохнуть;
  7. Возвращаем саблю на место.

Если приведенный выше способ ремонта результата не дал, придется покупать и менять весь комплект (кнопка+подсветка номера).

Пайка отдельной кнопки багажника

Замена происходит по следующей схеме:

  1. Крестовой отверткой откручиваем крепления фонарей подсветки номерного знака (4 самореза);
  2. Извлекаем кнопку со штатного места, удалив термоклей;
  3. Устанавливаем новый комплект: лампы подсветки и новую кнопку рекомендуем «посадить» на силиконовый герметик для защиты от влаги и пыли.

Последовательность действий при самостоятельной установке замка с электроприводом

  1. Помещаем машину в периметр ремонтной зоны, можно использовать ровную платформу с беспрепятственным доступом по периметру. Дорожная эстакада или смотровой канал в данном случае не столь эффективны, так как водитель ограничен в передвижении.
  2. Открываем крышку багажного отсека, отвинчиваем два крепежных винта, снимаем внутреннюю часть пластиковой обшивки.
  3. Подключаем колодку с двумя проводами («плюс» и «минус»). «Масса» черного цвета. Упаковываем кабеля в гофру, прокладываем по внутренней полости крышки багажника, выводим в техническое отверстие.
  4. Проводим проводку в гофре под боковыми декоративными вставками, опускаем в нижний канал. Предварительно снимаем пластиковые накладки, шумоизоляцию.
  5. Заводим к блоку предохранителей, а именно на предохранитель под №10А.
  6. Далее устанавливаем четырехконтактное реле, подключаем клеммы проводов от багажника, предохранителя и механической кнопки. Минус запитываем от магнитолы.

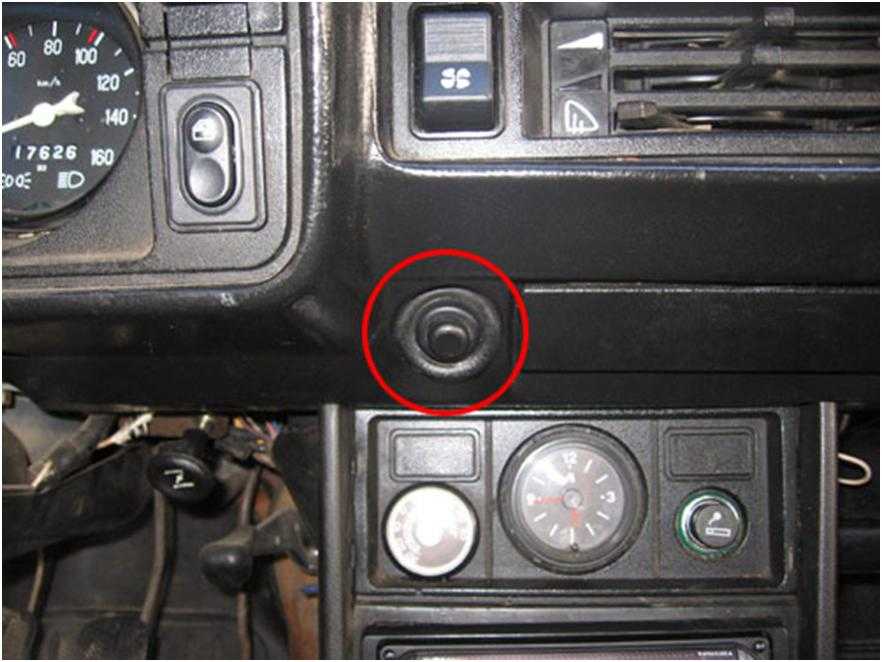

  7. Механическую кнопку устанавливаем вместо заглушки под регулятором оптики (гидрокорректором).
  8. Собираем обшивку, проверяем исправность работы системы.

Электрозамок багажника гранта лифтбек установка

Для работы нам понадобятся:

1. Лифтбек)) 2. Кнопка открытия с разъемом или 2 провода мамки. 3. Электропривод (установили StarLine SL-2). 4. Трос (примерно 30 см) и 2 зажима. 5. Изолента, кусачки, провода, плоская и крестовая отвертки, ключ на 8 и 7.

Для установки привода необходимо избавиться от тяги замка, наверное многие знают, она намертво стоит и не даст приводу открыть замок пока ключ не вставишь в замок, поэтому и ставим вместо нее трос, таким образом можно и снаружи открыть багажник.

Разбираем дверь багажника

Сдергиваем центральную пластмаску ( 2 пистона и на краях защелки)

Откручиваем 2 открывшихся самореза и сдергиваем (на двух пистонках)

Вновь открылась пара саморезов, откручиваем

Сдергивать основную обшивку будем с этих углов, а перед этим откручиваем 2 болта спереди в ручках

Обшивка сдергивается очень легко и вот что под ней

А вот и тяга замка (от личинки до самого замка), от нее будем избавляться.

Привод который будем внедрять

Подбираем место для него, нашел вот тут, делаем насечки для отверстий

Сдергиваем тягу с личинки

Сверлим отверстия для саморезов, заводим привод вместе со своей одетой тягой внутрь и лишь наживляем на наше место, чтобы определиться с длиной тяги. Наживили привод, выдвинули его на всю длину и замок дверной должен быть открытым. На верхней части замка есть колечко за которое нужно тянуть, чтоб открыть его (далее будет понятно на фото), подводим тягу к кольцу и делаем насечку кусачками.

Теперь все вынимаем, электропривод и сам замок, открутив 2 болта ключом на 8. Вытаскиваем правый угол замка и отцепляем второй конец тяги, далее полностью вытаскиваем замок и снимаем разъем.

Вот тяга привода с насечкой, на расстоянии 2 см от насечки отрубаем зубилом лишний хвост

По насечке изгибаем тягу буквой «Г» и вставляем в замок

Комбинация кнопок управления


Для подключения потребуется набор инструментов для пайки (припой, паяльная лампа, изолента или термоусадочные трубки), а также дополнительные детали. В схеме обязательно должно присутствовать силовое реле с диодом. Именно оно дает кратковременный электрический импульс, который открывает дверь багажника.

Если силового реле нет в наборе, то его можно докупить отдельно

Важно, чтобы в наборе был специальный диод. Особенностью этой детали является то, что диод пропускает ток определенного заряда только в одну сторону

Соответственно, требуется его корректная установка. Белая полоска на детали, обозначающая плюсовую сторону, должна быть развернута к красному проводу, а минусовой контакт – к черно-желтому отрицательному кабелю. Для корректного подключения необходимо соответствовать схеме, расположенной ниже.

Как открыть багажник с брелка сигнализации StarLine A93

После активации дополнительного канала один можно осуществить дистанционное открытие багажного отделения. На модели Starline A93 2Can 2Lin и автомобиле Лада Гранта данная опция осуществляется следующим образом:

  • на брелоке длительно жмется вторая кнопка вплоть до соответствующего мелодичного сигнала (не менее 3-х секунд);
  • далее коротко кликается первая клавиша.

После этого автомобиль трижды моргает габаритами, а также подает импульс на открытие багажника. В случае, если режим охраны активирован, то все двери останутся заблокированными, а отключится только датчик удара (для закрытия багажника). При этом на экране брелока отобразится открытая дверь отсека.

Как закрыть багажник с пульта Старлайн А93

Закрытие отделения происходит вручную из-за того, что современные автомобили не имеют доводчиков. Если автомобиль стоит в режиме охраны, то спустя пять секунд произойдет обновление статуса и замок отсека будет заблокирован. При этом пуль издаст звуковой сигнал, а символ открытой двери пропадет с экрана брелока. Повторно открыть багажник можно либо за это время, либо после очередной команды (вторая кнопка длительно, затем первая коротко).

Особенности выбора – о чем нужно знать водителю?

При покупке замка стоит учитывать, как именно он будет управляться. Если он будет служить только для открывания с помощью кнопки из салона, тогда подойдет стандартный – его установку достаточно просто сделать самому. Для того, чтобы электрический замок срабатывал с пульта сигнализации, нужен более сложный электрический механизм, доверить подключение которого стоит только опытному электрику.

На отечественном рынке продается несколько моделей электрических замков. По своему типу они бывают стандартные с боковыми креплениями и усиленные (немного дороже) – они выполнены более качественно, и надежнее в использовании. При покупке электропривода крышки лучше всего выбрать комплект с инерционным механизмом. Такой механизм не позволяет двигателю испытывать постоянную нагрузку – если его шток во что-то упирается, он отключается.

Принцип работы инерционного механизма заключается в том, что такой механизм при нажатии на кнопку сначала раскручивается, увеличивая свое тяговое усилие, и передает его дальше на толкающий шток. Привод с обычным типом двигателя в это время продолжает работать дальше, находясь под нагрузкой – от перегрева он может быстро выйти из строя.

Последовательность действий при самостоятельной установке замка с электроприводом

  1. Помещаем машину в периметр ремонтной зоны, можно использовать ровную платформу с беспрепятственным доступом по периметру. Дорожная эстакада или смотровой канал в данном случае не столь эффективны, так как водитель ограничен в передвижении.
  2. Открываем крышку багажного отсека, отвинчиваем два крепежных винта, снимаем внутреннюю часть пластиковой обшивки.
  3. Подключаем колодку с двумя проводами («плюс» и «минус»). «Масса» черного цвета. Упаковываем кабеля в гофру, прокладываем по внутренней полости крышки багажника, выводим в техническое отверстие.
  4. Проводим проводку в гофре под боковыми декоративными вставками, опускаем в нижний канал. Предварительно снимаем пластиковые накладки, шумоизоляцию.
  5. Заводим к блоку предохранителей, а именно на предохранитель под №10А.
  6. Далее устанавливаем четырехконтактное реле, подключаем клеммы проводов от багажника, предохранителя и механической кнопки. Минус запитываем от магнитолы.
  7. Механическую кнопку устанавливаем вместо заглушки под регулятором оптики (гидрокорректором).
  8. Собираем обшивку, проверяем исправность работы системы.

Ремонт кнопки открытия багажника — на примере Шевроле Круз

Чтобы установить причину поломки кнопки открытия багажника Шевроле Cruze, нужно ее снять, осмотреть и прозвонить.

  1. Чтобы снять панель (саблю) с кнопкой и лампами подсветки номера, придется снять обшивку на внутренней части крышки багажника.
  2. Под ней будет 4 гайки на 10 и 2 пластиковые клипсы желтого цвета.
  3. Гайки откручиваются, а клипсы аккуратно выдавливаются внутрь и отщелкиваются.
  4. После этого достаточно отсоединить разъем, соединяющий провода, идущие на кнопку и подсветку, чтобы полностью снять саблю.

При визуальном осмотре кнопки со внутренней стороны под прозрачной силиконовой заливкой-герметиком обычно будут видны следы влаги.

Она попадает туда во время дождя через небольшие щели между клавишей кнопки и корпусом, либо в месте подключения проводов (там тоже имеется небольшой зазор). Попытки просушить кнопку феном, не разбирая ее, ни к чему не приведут.

В данном случае возможно только два варианта решения проблемы:

  • Покупка новой кнопки и полная ее замена.
  • Полный разбор корпуса кнопки и ее прочистка/просушка и герметизация.

Первый вариант самый простой, но есть одно «но»: кнопка открытия багажника не продается отдельно, а только в группе с двумя светильниками подсветки номера.

Оригинальная деталь стоит порядка 2000 рублей. Китайский аналог с алиэкспресс обойдется втрое дешевле, но тут возникают сомнения в качестве изготовления. Поэтому прежде чем отправляться на авторынок за новой кнопкой, можно попробовать отремонтировать «родную».

Для ремонта понадобится минимум инструментов и материалов:

  • мультиметр (тестер);
  • отвертка;
  • острый нож;
  • фен;
  • герметик или термоклеевой пистолет;
  • наждачка-нулевка.

Электрический мультиметр нужен для проверки («прозвона») кнопки. Для этого достаточно присоединиться к контактам кнопки и нажать на нее.

Если мультиметр покажет наличие сопротивления, значит цепь кнопки цела. Отсутствие сопротивления свидетельствует о нарушении целостности цепи.

Порядок проведения восстановительного ремонта:

  1. Извлекаем кнопку из посадочного места. Для этого придется удалить термоклей, на который она крепится. Сделать это можно при помощи ножа;
  2. Снимаем резиновую крышку с корпуса кнопки, разбираем саму кнопку;;
  3. Очищаем контакты (при необходимости можно воспользоваться мелкой наждачной бумагой), сушим внутренности феном;
  4. Собираем все в обратной последовательности, проклеиваем-герметизируем все стыки герметиком или горячим клеем;
  5. Промазываем герметиком посадочное место по всему периметру;
  6. Устанавливаем кнопку, даем герметику высохнуть;
  7. Возвращаем саблю на место.

Если приведенный выше способ ремонта результата не дал, придется покупать и менять весь комплект (кнопка+подсветка номера).

Пайка отдельной кнопки багажника

Замена происходит по следующей схеме:

  1. Крестовой отверткой откручиваем крепления фонарей подсветки номерного знака (4 самореза);
  2. Извлекаем кнопку со штатного места, удалив термоклей;
  3. Устанавливаем новый комплект: лампы подсветки и новую кнопку рекомендуем «посадить» на силиконовый герметик для защиты от влаги и пыли.

Самостоятельная установка

В первую очередь необходимо закрепить электропривод на крышке багажника и обеспечить его механической связкой с самим замком. Для этого придется сделать два надреза на замке, а получившийся свободный «язычок» отогнуть. Таким образом, мы получили доступ непосредственно к той части замка, дернув за которую крышка багажника откроется. Теперь закрепляем длинную металлическую палочку из набора так, чтобы при работе системы замок мог закрыться. Вполне возможно, вам придется отрезать лишние сантиметры этого штифта.

Теперь наше устройство установлено исправно и остается только подключить электрику. Для этого воспользуемся схемой, приведенной ниже.

Важно! На время работы с электрикой снимите аккумулятор!

В большинстве автомобилей электрика работает от плюсового напряжения на 12В. Однако, если вы сомневаетесь в том, что у вас все так же, лучше уточнить у продавца авто и не использовать эту схему для подключения

Очень важно выполнить правильное соединение проводов, так как от этого зависит исправность работы вашего автомобиля в целом. В лучшем случае какие-то опции будут работать просто неправильно, в худшем произойдет короткое замыкание

И не всегда после него можно восстановить электрику и электронику машины. Да и стоить эта работа будет приличных денег. Помимо вышесказанного, прокладывайте провода там, где уже проложена штатная проводка. В тяжелых местах, например, тогда, когда придется потянуть провод из салона в багажник, необходимо использовать защитные гофрированные трубки.

Работа с электрикой

Для начала, согласно схеме подключаем все элементы, находящиеся в багажнике. Теперь необходимо подтянуть провода к водительской двери. Здесь все зависит от модели автомобиля. Кому-то будет удобно тянуть электрику через дверные пороги снизу, для кого-то подойдет вариант защитных планок сверху. Сразу же закрепляйте провода хомутиками. Если длины не хватило, берите дополнительный провод, а место стыка пропаяйте паяльником и перемотайте скотчем. Продолжаем подключение. К электроприводу подсоединяем минусовой провод, а потом второй минусовой провод подсоединяем к главному реле управления. Третий, он же последний провод нужно подключить к сигнализации. Для этого необходимо найти блок управления, скорее всего, он находится под приборной панелью. В нем вы обнаружите свободные контакты для подсоединения.

Проверяем, находим минусовой и подсоединяемся. Это последние действия, которые нам необходимо выполнить. После этого возвращаем аккумулятор на место и проверяем работоспособность системы. Бывают такие случаи, когда замку не хватает тяги для закрытия. В таком варианте достаточно установить дополнительную пружинку для замка и проблема должна устраниться. Есть еще один момент, который мы не осветили – кнопка дистанционного управления. Установка очень проста, а способ подключения описан на той же схеме выше. Под кнопку можно использовать абсолютно любой аналог, хоть от стеклоподъемников. А расположение также зависит исключительно от ваших предпочтений.

Установка и подключение электрозамка к центральному замку

Автолюбители, выполнившие установку электрического замка на багажник машины, своими руками, рекомендуют использовать стандартные наборы из торговых сетей. Установить качественные комплектующие – значит обеспечить эксплуатационную надежность электрозамка. Неплохие монтажные комплекты замков на крышки багажников предлагают китайские производители. Наборы для машин включают: электроприводы; кнопки; комплекты тяг; провода с предохранителями; релюшки; установочные планки. Установить электрозамки невозможно без соответствующего инструмента и вспомогательных материалов, таких как изоляционные, гофрированные трубки, крепежные изделия.

Приняв решение установки своими руками, придется выполнить ряд слесарных работ на машине. Сюда включается разметка под комплектующие электрозамка, сверление отверстий для крепежа, монтаж, крепление. Последовательность работ аналогична предыдущим:

  1. На багажнике конкретного автомобиля определяются места для монтажа электрического запорного устройства. После разметки, сверлятся установочные отверстия, крепится привод, фиксатор.
  2. В случае необходимости выполняется доработка узлов электрозамка. Устанавливаются приводные тяги замка, с предварительной разметкой.
  3. Отсоединяются клеммы АКБ, согласно электросхемы необходимо установить и проложить провода и подключить к соответствующим контактам, разъемам. Мультиметром проверяется правильность соединений электрозамка на багажнике машины. Подсоединяются клеммы к аккумулятору.
  4. Подключение замка производится к главной кнопке ЦЗ, или к индивидуальной, установленной в удобном месте салона машины.
  5. Проверяется функционирование электрозамка. При необходимости выполняются регулировочные и подгоночные работы.

источник

2 Установка замка с электроприводом на Лада Гранта

Весь процесс по установке замка с электроприводом можно рассмотреть в виде несложного алгоритма. Для начала снимаем внутреннюю обшивку багажника. Для этого отсоединяем 7 пистонов и 2 болта, удерживающие ручку закрывания багажника.

Далее замечаем механизм замка. Вставляем в замок ключ и прокручиваем в разные стороны. С помощью этого действия нам будет легче понять принцип работы замка в различных его положениях. В положении “закрыто” толкатель в замке двигается впустую, а при положении “открыто” – он давит на тягу, благодаря чему и открываются крышки багажника или капота. После определения принципа работы замка крышки, несложно догадаться, что если соединить толкатель с активатором, то необходимость вставлять ключ в замок исчезнет сама по себе.

Снимаем стопорную шайбу и толкатель. Далее нам понадобится металлическая пластина, из которой необходимо выточить деталь. Последняя нам понадобится для того, чтобы вставить в нее толкатель и тягу от активатора. Для этого в детали нужно проделать 2 отверстия. Размер первого должен соответствовать размеру выступа на толкателе. Во второе отверстие будем вставлять тягу активатора. Первое отверстие в детали должно находиться по центру, второе – в левом нижнем краю. Помимо детали с отверстиями нам понадобится тонкая шайба, которую можно будет вставить в отверстие по центру.

Затем собираем весь механизм: на пластиковый толкатель надевается наша деталь. Сверху надеваем новую шайбу. Для того чтобы скрепить эту конструкцию, можно использовать стопорное кольцо. Активатор крепим на свое место, предусмотренное заводом-производителем Лада Гранта. С помощью специальных тяг, которые были в комплекте с активатором, соединяем последний с выточенной нами деталью.

Далее проверяем полученный нами механизм. Если есть необходимость в регулировке положений “открыто-закрыто”, то выполняем ее.

Способы открытия багажника без ключа

Подобных методов существует несколько. Выбор в пользу конкретного из них зависит от комплектации транспортного средства, механизма замка и производителя. Рассмотрим их подробнее.

Изнутри

Мы привыкли слышать фразы пятидверный хэтчбэк, трёхдверный седан. Но не всегда в голову приходит, что крайняя нечётная дверь предназначена для багажного отсека. В экстренной ситуации необходимо сложить задние сидения и пробраться в багажное отделение кузова. С помощью фонарика или наощупь исследуйте дверь. Наткнулись на ручку? Открывайте её смело.


Механизм замка багажника автомобиля

Инструменты в помощь

В большинстве отечественных автомобилей багажник из салона открыть невозможно. Отсутствует что-то одно: или ручка или та самая дверь. Придётся снимать задний диван, а затем возвращать его на место и заново приваривать петли к кузову. Иногда это не выход, так как доступ к отсеку затрудняют рамы жесткости. В этом случае на помощь придёт отвёртка либо другой ручной инструмент. Воткните и поверните петлю удержания крышки багажника.

Если багажник не открывается даже в этом случае, необходим вороток для демонтажа замка. Размер болтов для крепления исполнительного механизма М10 – М15. Процедура эффективна при наличии навыков для самостоятельного восстановления замка.

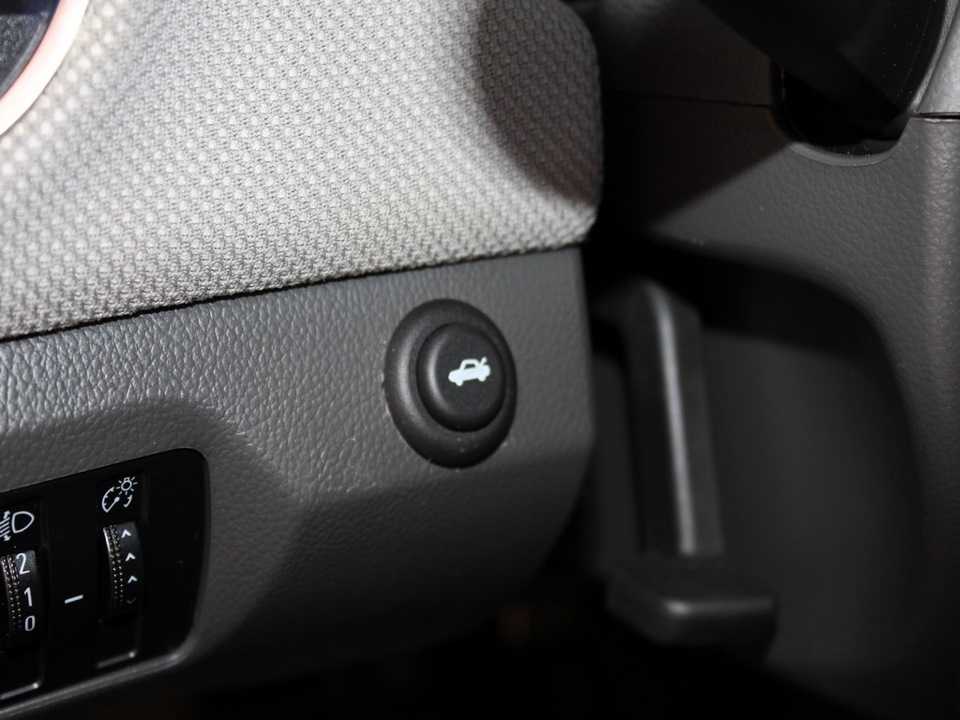

➤ Кнопка багажника Лада Гранта Лифтбек — быстрая установка

В комплектации Лады Гранты Лифтбек «Норма» и «Стандарт» отсутствует механическая кнопка открывания крышки багажника. Нередко владельцы вынуждены глушить мотор, после чего бежать с ключом, чтобы открыть багажный отсек. Это не всегда удобно и практично, особенно в непогоду.

Комплектация Лады Гранты Лифтбек «Люкс» имеет кнопку для открытия крышки. Владельцы других сборок могут самостоятельно установить кнопку багажника на Гранту Лифтбек, следуя ниже приведенной инструкции.

Где купить замок для багажника с электроприводом

Чтобы максимально обезопасить себя от покупки неоригинальных запчастей, мастера сервисных центров рекомендуют пользоваться услугами официальных представительств, СТО, дилеров, специализированных автомагазинов.

Не приобретайте товары у сторонних поставщиков, реализовывающих запчасти по несвойственно низкой цене. Всегда просите продавца предоставить документы, указывающие на производителя, проверяйте наличие в комплектации гарантийного талона.

Последнее время популярно заказывать детали с последующей их установкой в сервисном центре. Преимуществ такого способа множество, например:

  • оперативность доставки;
  • профессиональная установка;
  • гарантия качества на выполненные работы;
  • возможность индивидуального заказа по тюнингу, локальному апгрейду.

Обзор цен производителей

Наименование / артикул Цена (Руб.)
замок с электроприводом 2191-5606010-10 от 1500
2191-5606452
2191-5605789-00 —/—
2191-5603652 —/—
2191-5604521 —/—
Vartex 56526454 от 1700
Apollo 54654 —/—
FX-F 82665/22 —/—
Monado fd515545 —/—

*цены актуальны состоянием на 09.10.18 года.

Мнения мастеров СТО сошлись воедино в выборе производителя— особой разницы нет. При покупке оригинальной продукции срок эксплуатации оборудования превышает 5 лет.

Установка в «кустарных» условиях, некачественное изготовление лишь сокращают период использования оборудования. Зачастую в поломке виноват владелец, нарушая регламент обслуживания автомобиля.

Подготовительный этап

Необходимые инструменты, материалы, запчасти:

  • электрический кабель сечением 0.3 – 0.35 пять метров;
  • TORX на «10»;
  • плоскогубцы, бокорезы;
  • клеммы;
  • гофра для укладки проводки;
  • четырехконтактное реле-регулятор;
  • механическая кнопка открытия багажника.

Последовательность действий при самостоятельной установке замка с электроприводом

  1. Помещаем машину в периметр ремонтной зоны, можно использовать ровную платформу с беспрепятственным доступом по периметру. Дорожная эстакада или смотровой канал в данном случае не столь эффективны, так как водитель ограничен в передвижении.
  2. Открываем крышку багажного отсека, отвинчиваем два крепежных винта, снимаем внутреннюю часть пластиковой обшивки.
  3. Подключаем колодку с двумя проводами («плюс» и «минус»). «Масса» черного цвета. Упаковываем кабеля в гофру, прокладываем по внутренней полости крышки багажника, выводим в техническое отверстие.
  4. Проводим проводку в гофре под боковыми декоративными вставками, опускаем в нижний канал. Предварительно снимаем пластиковые накладки, шумоизоляцию.
  5. Заводим к блоку предохранителей, а именно на предохранитель под №10А.
  6. Далее устанавливаем четырехконтактное реле, подключаем клеммы проводов от багажника, предохранителя и механической кнопки. Минус запитываем от магнитолы.
  7. Механическую кнопку устанавливаем вместо заглушки под регулятором оптики (гидрокорректором).
  8. Собираем обшивку, проверяем исправность работы системы.

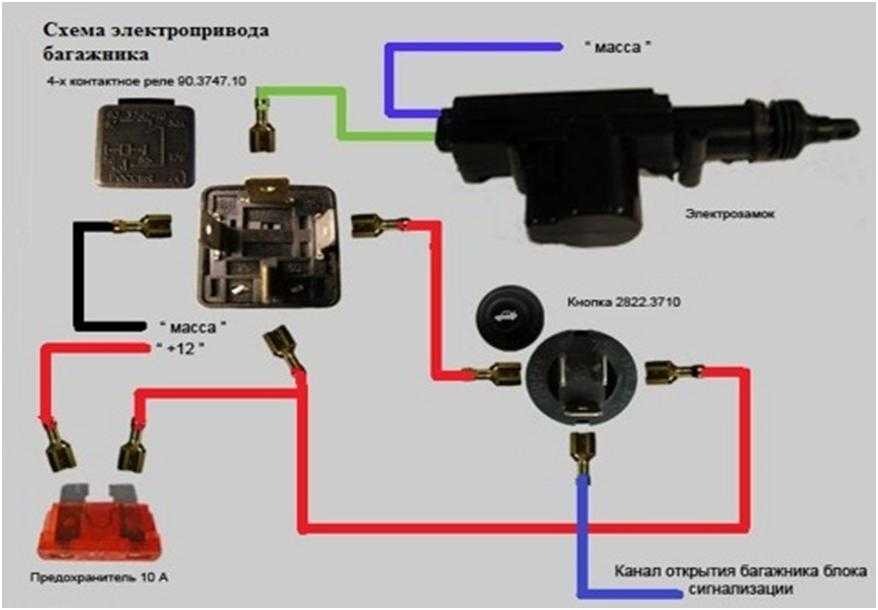

Схема подключения кнопки багажника

  1. От замка крышки багажника «минус» и «плюс».
  2. Вывод «+» на четырехконтактное реле.
  3. Подключение «+» от предохранителя «10А».
  4. Вывод «+» от механической кнопки.
  5. «Минус» запитываем от магнитолы или от любого другого устройства. Принципиальной разницы нет.

Неисправности замка зажигания ЛАДА “Гранта”

Поломки замка зажигания можно разделить на два типа: электрические и механические. К электрическим относятся неисправности контактной группы замка, в результате чего перестают работать отдельные энергопотребители (чаще всего — стартер), или вся электросистема “Гранты” в целом. Также сюда можно отнести поломку иммобилайзера автомобиля. Механические неисправности возникают по причине поломки деталей замка зажигания или контактной группы, а также физического износа контактов. Сюда относят и случаи, когда по причине плохого контакта происходит нагрев и плавление пластиковых деталей контактной группы. Признаки неисправности замка зажигания ЛАДА “Гранта”:

  • не поворачивается ключ;
  • при повороте ключа не включается зажигание;
  • не работает стартер или другие электроприборы.

Последние два признака не обязательно говорят о проблемах именно в замке зажигания, но обязательно проявляются при неисправности контактной группы.

Для устранения неисправности необходимо заменить замок зажигания ЛАДА “Гранта” или его часть, например, контактную группу.

Что необходимо для замены замка зажигания “Гранты”

Для замены замка зажигания понадобятся:

  • ключ на 10;
  • тонкое зубило и молоток (либо дрель со сверлом, чтоб высверлить болты с самосрезающимися головками);
  • отвертка;
  • новый замок зажигания ЛАДА “Гранта” или контактная группа.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
