Деградация

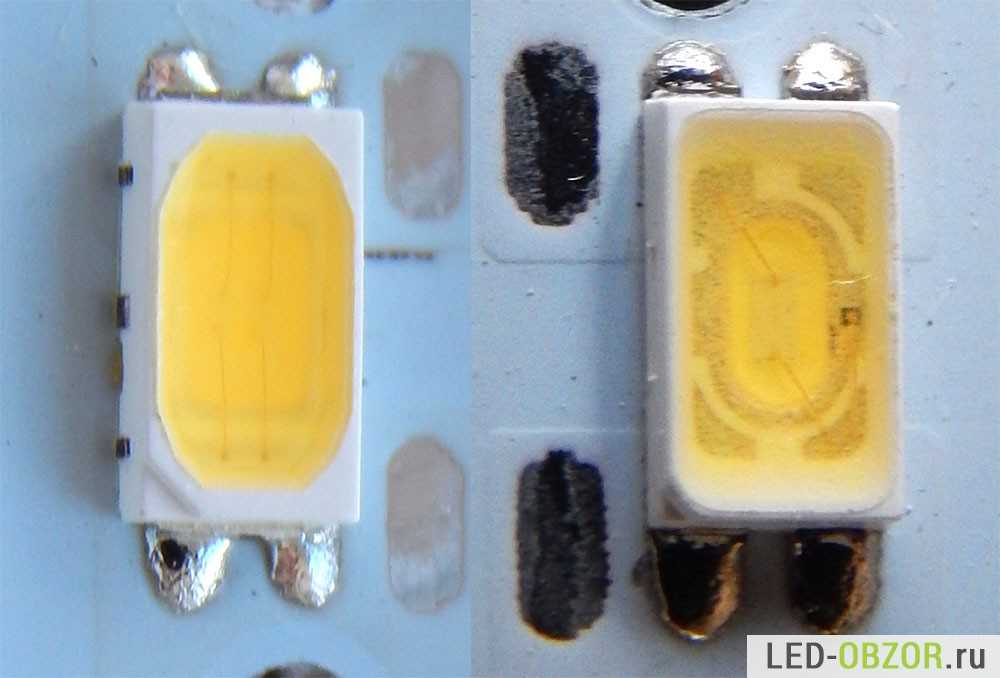

Пример, слева новый, справа старый (2 года работы)

По мере эксплуатации, светодиод подвергается воздействиям, которые негативно сказываются на его характеристиках.

Основные факторы:

  1. помутнение оптической части, выполненной из силикона;
  2. выгорание люминофора под воздействием температур;
  3. деформации корпуса из-за нагрева и напряжения корпуса;
  4. деградация кристалла.

Во время деградации кристалла, появляются дефекты, при которых участок кристалла перестает светить, но продолжает нагреваться. При этом начинает увеличиваться ток утечки, то есть ток проходит не излучая свет. Самым плохими катализаторами деградации являются ток выше номинального и повышенная температура. Поэтому надо быть осторожным при покупке сомнительных экземпляров, потому что наши китайские братья по разуму могут «разгонять» светодиоды, подавая ток выше номинального.

Описание светодиодных ДХО

Ходовые огни представляют собой тип оптики, использующийся на внешней стороне кузова авто и предназначенный для улучшения видимости габаритов машины. На сегодняшний день использование ходовых огней является обязательным. В соответствии с международными правилами ЕЭК №48, излучатели ходовых огней должны иметь площадь не менее 25 и не более 400 см2. Кроме того, уровень их светосилы должен варьироваться в диапазоне 400-800 Кд.

Критерии выбора

Если вы решили приобрести светодиодные ДХО, то сделать это сегодня достаточно просто, поскольку такой вид оптики можно найти практически в каждом автомагазине

Основной параметр, который необходимо учитывать при покупке — это светосила, важно, чтобы она была не более 800 Кд, не ярче. Такое освещение позволит хорошо освещать дорожное покрытие и одновременно предотвратить возможное «ослепление» водителей встречных авто

Диодные ДХО в авто

Также следует отметить, что светодиодные ходовые огни должны быть хорошо видны с расстояния ста метров, не меньше. В противном случае есть риск возможного общения с инспектором ДПС. Еще один важный параметр — верхняя граница ходовых огней должна располагаться выше грани ближнего освещения. Ведь именно благодаря этому видимость автомобиля на дороге будет отличной.

Преимущества и недостатки

Светодиоды в дневных ходовых огнях имеют определенные достоинства:

  • автоматическая активация;
  • транспортное средство становится более видимым на дороге;
  • мощность светодиодов достаточно высокая, при этом они потребляют значительно меньше энергии;
  • высокий ресурс эксплуатации, который должен составлять не меньше 5 тысяч часов;
  • никоим образом диоды не влияют на расход горючего;
  • современный рынок предлагает покупателям огромный выбор.

Что касается недостатков, то основным минусом таких ДХО является цена, поскольку купить качественные ходовые огни за невысокую стоимость не получится. Установка светодиодных качественных ДХО, которые будут обладать высоким сроком службы, потребует дополнительных вложений. Причем затраты на монтаж и покупку могут быть очень высокими. Однако по факту такая оптика обладает отличными характеристиками, поэтому окупается она достаточно быстро (автор видео — Александр Кордюков).

https://youtube.com/watch?v=PpnQEbV2ihM

Также к недостаткам следует отнести монтаж дневных ходовых огней при отсутствии коннекторов. Разумеется, решить такую проблему вполне возможно, просто на это потребуется больше времени.

Лучшие производители и модели

Теперь вкратце рассмотрим основных производителей диодных ДХО:

  1. В первую очередь, хочется выделить Osram DRL 101 — эта модель показала отличные оценки от пользователей, в частности, за оригинальный дизайн. От светодиодной ленты никто не будет в восторге, чего нельзя сказать о светонаполненных трубках. Цветовая температура устройств составляет 6000К, а каждая лампочка может выдавать по 400 люменов. Мощность этой модели составляет 7.5 вольт на один блок.
  2. Hella ledayflex. Также довольно популярная модель, характеризующаяся наличием пяти диодов. Использование Hella ledayflex допускается абсолютно на любом авто. Кроме того, у потребителя есть возможность компоновки расположения диодных элементов. Цветовая температура в этом случае такая же, однако мощность более низкая — 7.2 вольта. Основные качества Hella ledayflex это оригинальность, а также прочность и надежность.
  3. Philips DayLight 4 LED12820WLEDX1. Стоимость таких устройств значительно ниже, чем вышеописанных вариантов, вероятнее всего, из-за дизайна, ведь сегодня никого уже не удивить установкой традиционных «коробок» с диодами. Мощность одного диода составляет 1 Вт, а общая мощность системы составит всего 8 вольт. Единственным недостатком такого варианта является сила света, составляющая 900 Кд, как мы уже сказали ранее, максимальная сила света допускается 800 Кд (автор видео — канал TheLadaGranta).

Необходимые материалы и инструменты

Для того, чтобы собрать самодельный драйвер, потребуются:

  • Паяльник мощностью 25-40 Вт. Можно использовать и большей мощности, но при этом возрастает опасность перегрева элементов и выхода их из строя. Лучше всего использовать паяльник с керамическим нагревателем и необгораемым жалом, т.к. обычное медное жало довольно быстро окисляется, и его приходится чистить.
  • Флюс для пайки (канифоль, глицерин, ФКЭТ, и т.д.). Желательно использовать именно нейтральный флюс, — в отличие от активных флюсов (ортофосфорная и соляная кислоты, хлористый цинк и др.), он со временем не окисляет контакты и менее токсичен. Вне зависимости от используемого флюса после сборки устройства его лучше отмыть с помощью спирта. Для активных флюсов эта процедура является обязательной, для нейтральных — в меньшей степени.
  • Припой. Наиболее распространенным является легкоплавкий оловянно-свинцовый припой ПОС-61. Бессвинцовые припои менее вредны при вдыхании паров во время пайки, но обладают более высокой температурой плавления при меньшей текучести и склонностью к деградации шва со временем.
  • Небольшие плоскогубцы для сгибания выводов.
  • Кусачки или бокорезы для обкусывания длинных концов выводов и проводов.
  • Монтажные провода в изоляции. Лучше всего подойдут многожильные медные провода сечением от 0.35 до 1 мм2.
  • Мультиметр для контроля напряжения в узловых точках.
  • Изолента или термоусадочная трубка.
  • Небольшая макетная плата из стеклотекстолита. Достаточно будет платы размерами 60х40 мм.

Макетная плата из текстолита для быстрого монтажа

Что можно сделать из светодиодов своими руками?

Это вопрос очень интересный. И если отвечать на него развернуто, то на это уйдет очень много времени. Наиболее частое применение световых диодов – это подсветка подвесных и натяжных потолков, рабочей зоны на кухне или даже клавиатуры компьютера.

Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

“Для работы таких элементов необходим стабилизатор питания или контроллер. Его можно взять даже со старой китайской гирлянды. Многие «умельцы» пишут, что достаточно обычного понижающего трансформатора, но это не так. В этом случае диоды будут моргать.”

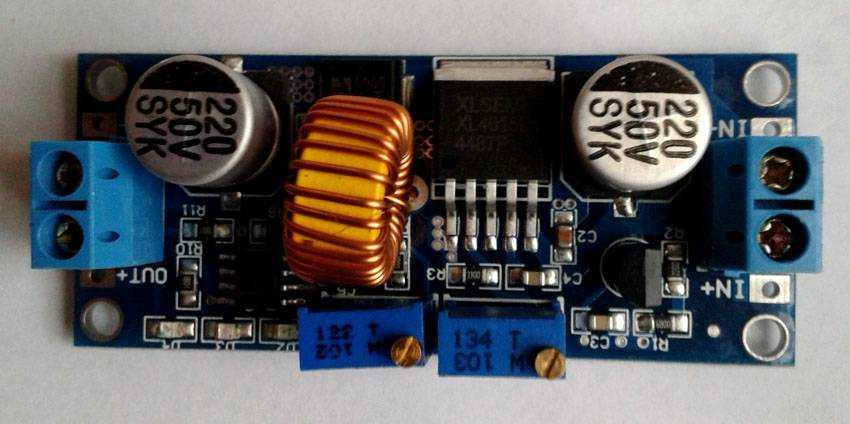

Стабилизатор для диодных ламп – подобный можно спаять самостоятельно

Стабилизатор тока – какую функцию он выполняет

Стабилизатор для светодиодов – это источник питания, который понижает напряжение и выравнивает ток. Другими словами, создает условия для нормальной работы элементов. При этом он защищает от повышения или падения напряжения на светодиодах. Существуют стабилизаторы, которые могут не только регулировать напряжение, обеспечивая плавное затухание световых элементов, но и управлять режимами цвета или мерцания. Они называются контроллерами. Подобные устройства можно увидеть на гирляндах. Так же они продаются в магазинах электротехники для коммутации с RGB-лентами. Такие контроллеры оснащаются пультами дистанционного управления.

Схема такого устройства не сложна, и при желании простейший стабилизатор можно изготовить и своими руками. Для этого понадобятся лишь небольшие знания в радиоэлектронике и умение держать в руках паяльник.

Схема подключения дневных ходовых огней на автомобиле

Дневные ходовые огни на автомобиль

Применение световых диодов в автомобильной промышленности довольно распространено. К примеру, ДХО изготавливаются исключительно с их помощью. Но если авто не оснащено ходовыми огнями, то их приобретение может ударить по карману. Многие автолюбители обходятся дешевой светодиодной лентой, но это не очень удачная мысль. Особенно, если сила ее светового потока невелика. Неплохим выходом может стать приобретение самоклеящейся ленты на диодах «Cree».

Вполне можно сделать ДХО и при помощи уже вышедших из строя, поместив внутрь старых корпусов новые, мощные диоды.

Важно! Дневные ходовые огни созданы именно для того, чтобы авто было заметно днем, а не ночью. Нет смысла проверять, как они будут светить, в темное время суток

ДХО должны быть заметны при свете солнца.
Такую рекламу легко можно сделать самостоятельно

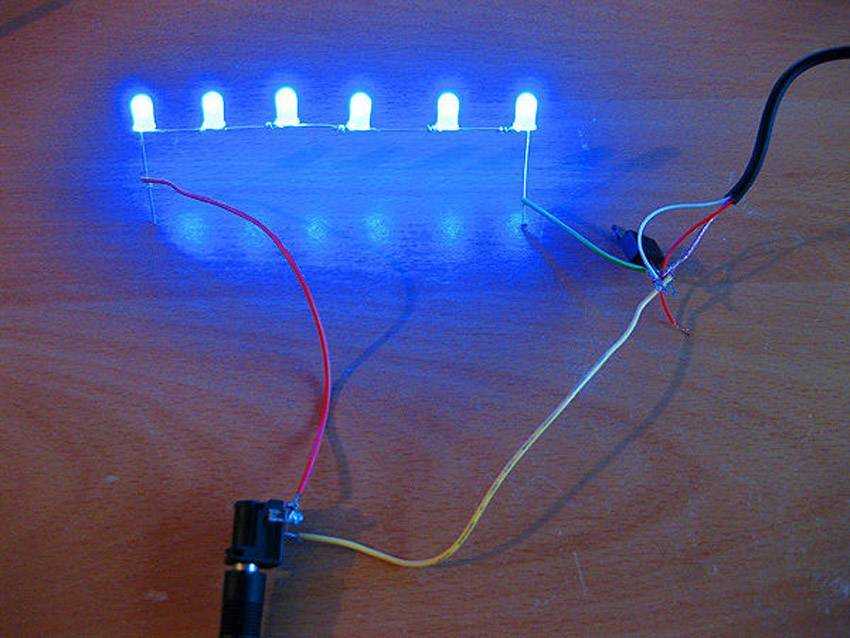

Мигающие светодиоды – для чего это нужно?

Неплохим вариантом использования подобных элементов станет рекламное табло. Но если оно будет статично светиться, то это не привлечет должного внимания. Основной задачей является сборка и спайка щита – для этого нужны некоторые навыки, приобрести которые несложно. После сборки можно вмонтировать контроллер от той же гирлянды

В результате получается мигающая реклама, которая явно привлечет внимание

Цветомузыка на световых диодах – сложно ли ее сделать

Это работа уже не для новичков. Для того, чтобы собрать полноценную цветомузыку своими руками нужен не только точный расчет элементов, но и знания радиоэлектроники. Но все же простейший ее вариант вполне по силам каждому.

Простейшая цветомузыка – осталось подключить датчик звука

В магазинах радиоэлектроники всегда можно найти датчик звука, да и во многих современных выключателях он есть (свет по хлопку). Если у Вас есть светодиодная лента и стабилизатор, то пустив с блока питания «+» на полосу через подобную хлопушку можно добиться желаемого результата.

Индикатор напряжения: что делать, если он перегорел

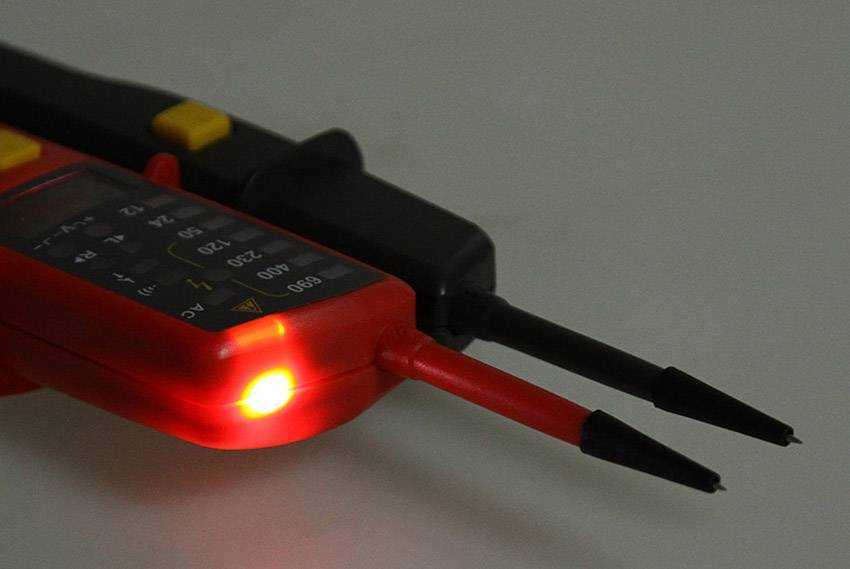

Современные индикаторные отвертки состоят как раз из светового диода и сопротивлений с изолятором. Чаще всего это эбонитовая вставка. При перегорании элемента внутри его вполне можно заменить на новый. А цвет уже будет выбирать сам умелец.

Этот диод можно с легкостью заменить при желании

Еще один из вариантов – это изготовление прозвонки цепи. Для этого понадобится 2 пальчиковых батарейки, провода и световой диод. Соединив элементы питания последовательно, одну их ножек элемента припаиваем к плюсу батареи. Провода будут идти от другой ножки и от минуса батареи. В итоге при замыкании диод засветится (если полярность не перепутать).

Популярные варианты организации дневного освещения на автомобиле

Прочитав все вышеизложенное, некоторые автомобилисты могут расстроиться. Но напрасно – есть выход и из такой ситуации, ведь не обязательно использовать фирменные фары на светодиодах. Вполне подойдут источники света, которые можно установить самостоятельно с учетом технических допусков определенной конструкции автомобилей. Электрических схем, с помощью которых будет задействована система много, в том числе подключение от генератора – каждый выбирает свой вариант.

Например, ДХО в штатные фары своими руками можно сделать из противотуманных фонарей или же на месте, где предусмотрен их монтаж. Для этого не нужно разрешение, остается только подключить систему следующим образом:

  1. При повороте ключа зажигания ходовые фонари включаются автоматически.
  2. При включении головного освещения ходовые огни включаются, кроме тех случаев, когда производится кратковременное включение фар.

Бюджетные способы реализации дневных фонарей

  • Светодиодные ходовые огни Орлиный глаз HD-202b монтируются в штатные заглушки ПТФ.
  • Гибкая лента светодиодов, закрепленная вокруг противотуманной фары при помощи двухстороннего скотча.
  • Установка круглых линзованных светильников в места штатного крепления ПТФ.
  • Использование электронного реле для управления мощностью штатных ламп, что позволяет их использовать в виде ходовых огней.

Последний вариант довольно прост в осуществлении, поэтому стоит рассмотреть его подробнее.

Правовая ситуация в Украине и в России

В 2010 году Правила дорожного движения (ПДД) России были обновлены поправками, согласно которым все автомобили должны передвигаться в любое время с включённым ближним светом фар, или ДХО, или противотуманных фар.

Это изменение даёт возможность автомобилю быть более заметным на дороге и увеличивает качество ориентации при плохих погодных условиях. Поправки обозначили само объяснение ДХО, оговаривают нормативные требования к ДХО и к их установке.

На территории Украины изменения в ПДД, касающиеся дневного света, вступили в силу с 15 апреля 2019 года. Они обязывают все транспортные средства соблюдать это требование в период с 1 октября по 1 мая.

Каковы основные характеристики светодиодов?

При выборе таких элементов для той или иной цели, каждый обращает внимание на их технические данные. Основное, на что следует обратить внимание, приобретая приборы на их основе:

  • ток потребления;
  • номинальное напряжение;
  • потребляемая мощность;
  • температура цвета;
  • сила светового потока.

Это то, что мы можем увидеть на маркировке светодиодных ламп. На самом же деле, характеристик намного больше. О них сейчас и поговорим.

Ток потребления светодиода – что это такое

Ток потребления светодиода равен 0.02 А. Но это относится лишь к элементам с одним кристаллом. Существуют и более мощные световые диоды, в составе которых может быть 2, 3 и даже 4 кристалла. В этом случае ток потребления будет увеличиваться, кратно числу чипов. Именно этот параметр и диктует необходимость подбора резистора, который впаивается на вводе. В этом случае сопротивление светодиода не дает высокому току мгновенно сжечь LED элемент. Это может произойти по причине высокого тока сети.

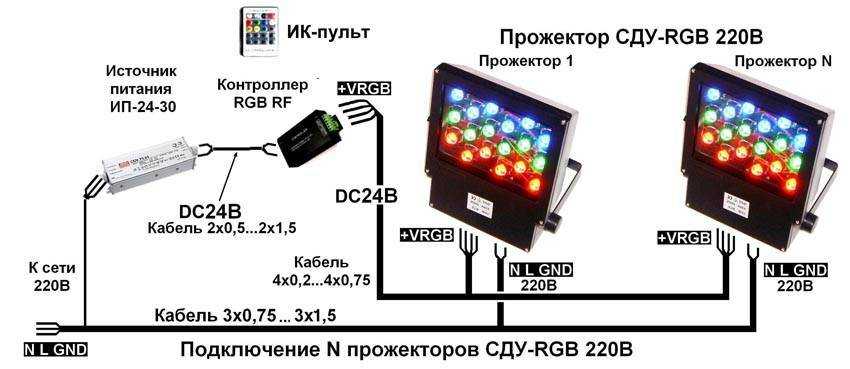

RGB прожекторы с контроллером и пультом ДУ действительно хороши

Номинальное напряжение

Напряжение светодиода имеет прямую зависимость от его цвета. Это происходит по причине разности материалов для их изготовления. Рассмотрим эту зависимость.

Цвет светодиода Материал Прямое напряжение при 20 мА
Типовое значение (В) Диапазон (В)
ИК GaAs, GaAlAs 1,2 1,1-1,6
Красный GaAsP, GaP, AlInGaP 2,0 1,5-2,6
Оранжевый GaAsP, GaP, AlGaInP 2,0 1,7-2,8
Желтый GaAsP, AlInGaP, GaP 2,0 1,7-2,5
Зеленый GaP, InGaN 2,2 1,7-4,0
Голубой ZnSe, InGaN 3,6 3,2-4,5
Белый Синий/УФ диод с люминофором 3,6 2,7-4,3

Сопротивление световых диодов

Сам по себе один и тот же светодиод может иметь различное сопротивление. Меняется оно в зависимости от включения в цепь. В одну сторону – около 1 кОм, в другую – несколько МОм. Но здесь есть свой нюанс. Сопротивление светодиода нелинейно. Это значит, что оно может изменяться в зависимости от подаваемого на него напряжения. Чем выше напряжение, тем ниже будет сопротивление.

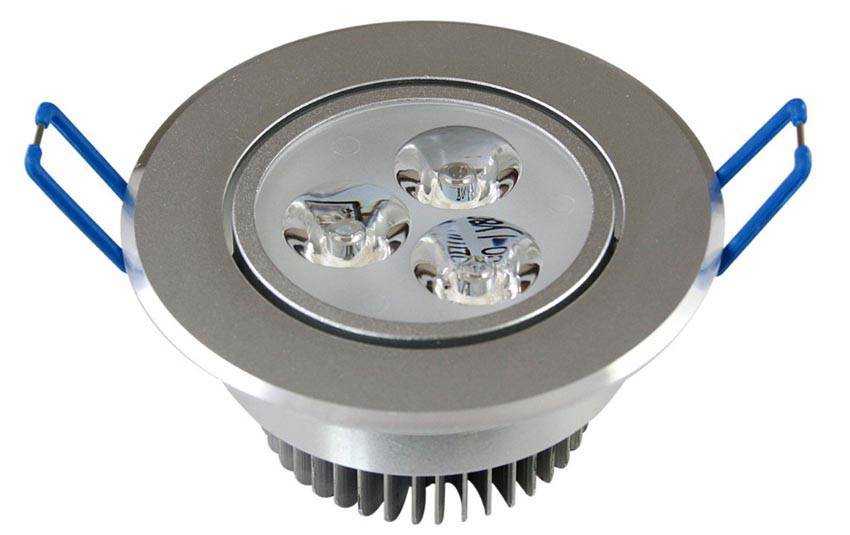

Точечный потолочный светильник на диодах очень экономичен

Светоотдача и угол свечения

Угол светового потока светодиодов может различаться, в зависимости от их формы и материала изготовления. Он не может превышать 120. По этой причине, если требуется большее рассеивание, применяют специальные отражатели и линзы. Это качество «направленного света» и способствует наибольшей силе светового потока, которая может достигать 300-350 Лм у одного светодиода на 3 Вт.

Мощность светодиодных ламп

Мощность светодиода – величина сугубо индивидуальная. Она может варьироваться в диапазоне от 0.5 до 3 Вт. Определить ее можно по закону Ома P = I×U, где I – сила тока, а U – напряжение светодиода.

Мощность – довольно важный показатель. Особенно когда необходимо рассчитать какой блок питания необходим для того или иного количества элементов.

Цветовая температура

Этот параметр схож с другими лампами. Наиболее приближены то температурному спектру к светодиодным люминесцентные лампы. Измеряется цветовая температура в К (Кельвин). Свечение может быть теплым (2700-3000К), нейтральным (3500-4000К) или холодным (5700-7000К). На самом деле оттенков много больше, здесь указаны основные.

На такой платформе могут быть сотни кристаллов

Размер чипа LED элемента

Этот параметр самостоятельно измерить при покупке не удастся и сейчас уважаемому читателю станет понятно почему. Самые распространенные размеры – это 45х45 mil и 30х30 mil (соответствуют 1 Вт), 24х40 mil (0.75 Вт) и 24х24 mil (0.5 Вт). Если перевести в более привычную систему измерений, то 30х30 mil будут равны 0.762х0.762мм.

Чипов (кристаллов) в одном светодиоде может быть много. Если элемент не имеет слоя люминофора (RGB – цветной), то количество кристаллов можно подсчитать.

Важно! Не стоит приобретать очень дешевые светодиоды китайского производства. Они могут оказаться не только низкого качества, но и характеристики их чаще всего завышены.
Подделку довольно тяжело отличить от оригинала при покупке

Осветительные LED

Эти светодиоды применяются при освещении помещений и улиц в составе фонарей, автомобильных фар, светодиодных лент и т.д. В связи с этим обладают большой мощностью, высокой интенсивностью излучения, и выпускаются только в белом цвете в корпусах для поверхностного монтажа.

Обычно производятся две разновидности, различающиеся цветовой температурой: cool white (холодный белый) и warm white (теплый белый).

Поскольку кристаллов, излучающих белый свет, в природе не существует, при производстве осветительных светодиодов прибегают к различным технологиям смешения трех базовых цветов (RGB). От способа их сложения зависит цветовая температура получаемого белого света.

Одним из способов получения белого свечения является покрытие излучающего кристалла тремя слоями люминофора, причем каждый слой отвечает за свой базовый цвет. Другой метод состоит в нанесении двух слоев люминофора на кристалл голубого цвета.

Осветительные SMD LED

Большинство осветительных светодиодов также выпускаются в корпусах SMD. В отличие от индикаторных, характеризуются большей мощностью и производятся только в белом цвете.

Основная область применения SMD – светодиодные ленты и лампы, переносные фонари, фары автотранспорта. При этом они дают довольно направленное излучение (порядка 100⁰-130⁰), поэтому при освещении больших территорий приходится использовать большое количество этих LED для равномерной засветки площади.

Конструктивно осветительные SMD представляют собой покрытый люминофором излучающий кристалл на теплоотводящей подложке, обычно медной или алюминиевой. Встречаются как разновидности с линзой, так и без нее.

COB светодиоды

Большое распространение получили светодиоды типа COB (Chip On Board, чип на плате). По сути, это интеграция большого количества (обычно несколько десятков) кристаллов SMD в одном корпусе, которые потом покрываются люминофором.

На картинке вверху показаны для сравнения Cree SMD 5050 (слева) и COB – матрица из 36 чипов (справа).

COB используются только для освещения. Их световой поток на порядок больше, чем у одиночных SMD. Однако следует учесть, что эти светодиоды не подойдут для создания узконаправленного излучения ввиду большого угла рассеяния светового потока. При этом создать абсолютно ненаправленное излучение тоже не получится – угол рассеяния светодиодов менее 180⁰.

Filament LED

Этот тип светодиодов также используется пока только для освещения. Широкое распространение получили в качестве декоративной подсветки помещений. Спектр свечения, в отличие от SMD и COB, гораздо приятнее человеческому глазу и напоминает свет лампы накаливания. При этом сохраняются все присущие LED достоинства: низкое энергопотребление и долгий срок службы.

В этом ролике демонстрируется сравнение декоративной лампы накаливания мощностью 40 Вт и лампы Filament на 4 Вт:

Здесь видно, что при мощности в 10 раз меньше, световой поток, отдаваемый лампой Filament, в 3-4 раза больше.

В то же время КПД Filament даже выше, чем у тех же SMD, — при одинаковой мощности первые позволяют получить большую освещенность. Это достигается за счет технологии COG (Chip On Glass, чип на стекле), при которой светоизлучающие кристаллы устанавливаются на стеклянную подложку, а затем покрываются люминофором.

Сама подложка имеет цилиндрическую форму, что позволяет получить угол рассеяния светового потока 360⁰. То есть такие LED очень хороши при создании ненаправленного излучения.

Светодиоды для модели «Филипс»

Светодиоды для ДХО «Филипс» обладают высокой проводимостью. Показатель яркости у них равен 30 мк. Как говорят специалисты, проблемы с перегревов у них случаются очень редко. В данном случае выходное напряжение находится на уровне 10 В. Показатель чувствительности в среднем достигает 5 мВ. Световая отдача у моделей невысокая. Показатель потребления тока не превышает 3,3 А.

Минимальная допустимая температура для эксплуатации светодиодов равна -10 градусам. Трансивер в устройстве применяется оперативного типа. Всего у модели имеется один фильтр. Триггер в светодиоды для ДХО «Филипс» установлен двухконтактного типа. Показатель максимального сопротивления находится на отметке 45 Ом.

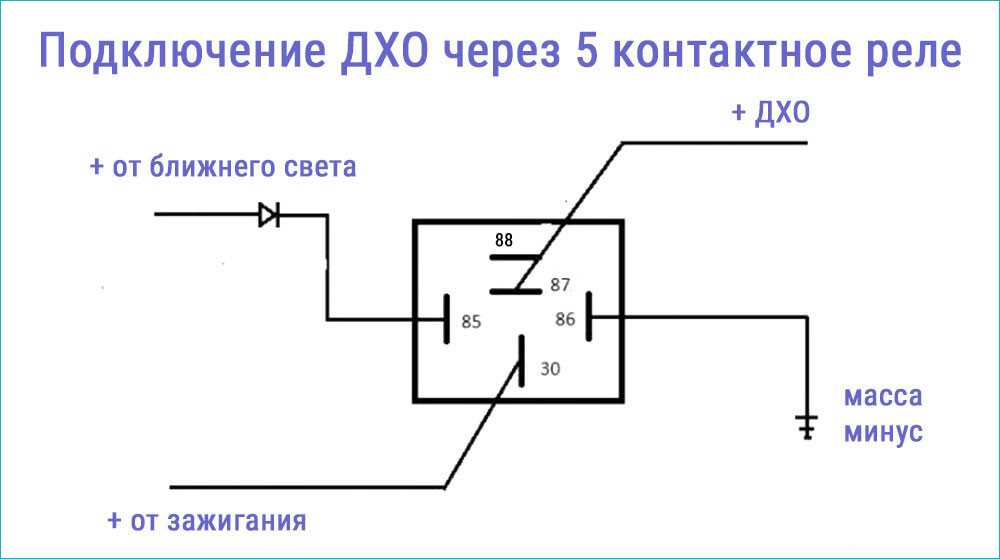

Использование для подключения пятиконтактное реле

Итак, вам может показаться, что универсального выхода нет и любая схема имеет серьёзные недостатки. Это не так. На самом деле есть целых две схемы, которые учитывают все требования и вполне могут использоваться без нарушений. Первая из них – подключение дневных ходовых огней с помощью реле с пятью контактами. Она учитывает все недостатки предыдущих способов и устраняет их. Выглядит эта схема так.

  1. Плюсовые клеммы LED DRL (две клеммы-выводы светодиодных модулей) подключаются через первую клемму к плюсу замка зажигания.
  2. Вторая клемма подключается на пюсовую клемму габаритов.
  3. Третья клемма присоединяется к корпусу вашего автомобиля.
  4. Четвертая клемма снова подводится к плюсу замка зажигания.
  5. Пятая клемма должна быть изолирована и ни к чему не подключена.

С помощью такой схемы вы можете правильно установить свои дневные ходовые огни в соответствии со всеми требованиями ГОСТов и ПДД. Напряжение после того, как вы заводите двигатель, подается на прямо на ДХО в размере 12 вольт. Таким образом вы включаете свои ходовые огни при включении зажигания. Если же будут включены любые фары – как фары основного света, так и габаритные фары, то произойдёт разрыв цепи и на ДХО перестанет подаваться напряжение. Без тока они выключаются.

Наличие или отсутствие диодов не может помещать работать этой схеме.

Всё, что вам нужно для того, чтобы присоединить дневные ходовые огни в соответствии со всеми правилами с помощью пяти клемм, всё, что вам понадобится, – это несколько соединительных проводов, клеммы, на которых вы будете их закреплять, стяжки, с помощью которых вы будете соединять клеммы и провода, и термотрубка для изоляции. После того, как вы убедитесь, что все работает как надо, аккуратно закрепите все под капотом, чтобы не нарушить работу уже собранной схемы и в соответствии со своим чувством прекрасного.

Такая схема позволяет току проходить в дневные ходовые огни абсолютно независимо от других путей. Поэтому работа габаритов и ДХО не взаимосвязана напрямую и возможно использование любых внутренних устройств без учёта их мощности и классификации.

Использование мощных светодиодов 1-3 Вт

При изготовлении ходовых огней своими руками, помимо светодиодной ленты можно использовать сверхмощные светодиоды.

У предыдущих решений есть один существенный недостаток – отсутствие возможности корректировать направленность и угол светового потока. Для мощных светодиодов мощностью 1-3Вт в продаже есть много оптических решений от 10 до 120 градусов.

Чтобы сделать светодиодные ДХО своими руками на мощных кристаллах вам понадобится:

  • Светодиоды 1Вт от 3 до 5 шт (для обеспечения необходимой силы света);
  • линзы, собирающие с углом 30 градусов;
  • драйвер для светодиодов с характеристиками: входное напряжение 12В, выходной ток 300мА, до 5Вт;
  • подложка для крепления к радиатору;
  • радиатор площадью около 100 см 2 .

Драйвер нужен для обеспечения стабилизированным током светодиодов. Можно применить и схему с гасящим резистором как в предыдущих самоделках, но мощность резистора в таком случае будет слишком большой и такое решение не отличается надёжностью.

Чтобы смонтировать светодиоды на радиаторе нужен либо теплопроводящий клей, либо специальная подложка для крепления и термопаста. Светодиод припаивается к этой подложке, а она прикручивается на радиатор.

Можно найти и готовые площадки для монтажа, в ряде случаев – это более удобный вариант. В некоторых магазинах есть такие подложки со смонтированными на них светодиодами.

Термопаста или термопрокладка нужны для обеспечения лучшей теплопередачи, а также заполнения неровностей подложки и радиатора, для улучшения теплообмена.

При изготовлении ДХО своими руками из светодиодов с помощью такого комплекта вам понадобится корпус, его вы можете изготовить самостоятельно из подручных материалов, или воспользоваться старыми противотуманными фонарями или чем-то подобным.

Требования к ходовым огням дневного света, согласно Правилам ЕЭК ООН №48

Если вы выбираете ходовые огни дневного света, определили их функцию и преимущества использования, тогда стоит поговорить о требованиях, предъявляемым к ним.

Это касается установки, количества, размещения, геометрической видимости, направления и вопросов по функциональной электрической схеме, что описывается в основных разделах.

Кратко перечислим эти требования:

  1. ДХО устанавливается в количестве двух штук, запрещается устанавливать на прицепах.
  2. Не предполагается предписаний по схеме монтажа.
  3. Существуют определённые ограничения по размещению относительно уровня грунта, краёв видимых поверхностей, с обязательным условием, чтобы водителю непосредственно или в результате отражения не мешал излучаемый свет.
  4. Должно быть обеспечено автоматическое включение ДХО.

Как не стоит делать ДХО?

Довольно часто предлагается использовать подручные средства в виде лент. Такие ленты по яркости могут уступать даже габаритным огням, поскольку походят на обычную гирлянду. Проверять установленные ДХО необходимо в дневное время суток при свете солнца с расстояния не менее 100 метров. Также не стоит устанавливать светодиодную ленту в первое попавшееся место. Такое размещение может противоречить регламенту. Светодиодные трубки использовать также не рекомендуется из-за того, что данная конструкция больше похожа на декоративную подсветку. Удачи и лёгких дорог!

Решил собрать свои лампы для ДХО. Три года назад, когда переделывал свои фары, в качестве лам ДХО поставил китайские лампы. Китайских ламп хватает от силы на пол года. По этому озадачился собрать свои лампы. Переваривал я эту тему почти год, параллельно искал алюминиевую болванку для радиатора. В итоге собрал все материалы и заказал токарю выточить радиатор.

Ни каких расчетов на радиатор я не делал. Просто из найденной алюминиевой заготовки выточил два радиатора максимально возможного размера. Купил светодиоды Samsung, 1000мА, 5300К и изготовил платы из алюминия и к ним.

Припаял светодиоды и приклеил плату к радиатору на теплопроводящий клей. Лучше бы конечно закрепить плату к радиатору на болтики, но я решил провести эксперимент. В противном случае переделаю.

Стабилизаторы тока решил использовать — китайские на 600мА.

Что бы лампа штатно крепилась, я использовал старые патроны, просто вырезал все не нужное из них и одел на радиатор.

Дневные ходовые огни своими руками

Из-за того, что заводские комплектации ходового освещения довольно дорогостоящие, все больше автолюбителей отдают предпочтение освещению, собранному вручную. Чтобы сделать своими руками подключение дневных ходовых огней или вообще сделать их самостоятельно, вам нужно запастись следующими материалами:

  • противотуманки, подойдут даже самые доступные;
  • алюминиевые пластины;
  • светодиодные полоски.

Далее самодельные источники дневного света собираются по такой схеме:

  1. Купленные дешевые противотуманки разбираем:
  • стекло держится на герметике, поэтому нужно прогреть его феном, равномерно обдувая со всех сторон осветительный блок, если же это не помогло, то можно положить фары в разогретую до 100С духовку на 3-5 минут;
  • снимаем стекло с блока, поддевая край плоской отверткой;
  • стекло затем тонируем любой пленкой (здесь можно не тратиться на дорогую), она будет сохнуть, пока вы будете работать над освещением.

https://youtube.com/watch?v=TOemJ2lq2DQ

  1. Разбираем блок фары автомобиля — отсоединяем все провода, потом поверхность держателя, рассеиватель.
  2. Из купленных алюминиевых пластин обрезаем ровные подложки под ленты лампочек. Учтите, что пластины обязательно должны быть максимально плоскими и без ржавчины.
  3. Пластинки клеим на герметик к внутренней стороне корпуса рассеивателя и ждем пока он высохнет. Лучше использовать силиконовый герметик.
  4. Берем светодиодную ленту (желательно, с защитой силиконом) и делаем светодиодные осветительные элементы:
  • они должны состоять из двух полос светодиодов, которые крепятся на алюминиевые пластинки ровно горизонтально;
  • крепим их на тот же герметик и выполняем запаивание.
  1. Далее закрепляем все детали и садим тонированное стекло на слой герметика.

Подключать самому дневные ходовые огни своими руками к питанию автомобиля нужно за несколько последовательных действий:

  1. Переделывание стандартизированной схемы подключения противотуманок на режим подключения сразу после запуска двигателя.
  2. Демонтирование «нулевого» контакта на обмотке реле, который отвечает за стеклоподъемники.
  3. Изоляция убранного контакта.
  4. Подключения готового контакта кнопки включения противотуманных фар автомобиля к этой обметке, поскольку она функционирует вместе с запущенным двигателем.
  5. Установка подготовленной схемы в монтажный блок, непосредственно в корпус реле.

Вот уже несколько лет дневные ходовые огни стали обязательными к установке на автомобили в РФ. Рынок переполнен китайскими поделками, которые никак не соответствуют техническим требованиям и ГОСТу. Автолюбители не растерялись и начали активно делать ДХО своими руками.

Чтобы сделать правильные светодиодные ДХО, нужно знать какие на них распространяются требования:

  • Сила света – от 400 до 800 кандел;
  • угол свечения по вертикали 25 градусов и 55 по горизонтали;
  • площадь, которая излучает свет должна быть как минимум 40 см 2 .

Светодиоды Sirius NS-42055

Светодиоды указанной серии оснащаются качественными фильтрами. Также внимания заслуживает триггер. Многие эксперты отмечают, что проблемы с нагревом переходника наблюдаются редко. Параметр световой отдачи максимум равен 460 лм. Система защиты от импульсных помех используется третьего класса. Повышенной температуры указанная модель не боится. Допустимый уровень влажности у светодиодов равен 50%. Для автомобилей марок «Хонда», «Мазда» и «Тойота» устройство подходит замечательно.

Система защиты от скачков напряжения есть. Фильтр у светодиодов применяется сетевого типа. Если говорить про показатели, то сопротивление максимум достигает 45 Ом. Отклонение частоты в устройстве составляет 4,5 Гц. Выходное напряжение светодиодов не превышает 20 В. Для систем дневного ходового света с проводными триггерами устройство не подходит.

Материалы: http://fb.ru/article/241633/svetodiodyi-dlya-dho-dho-svoimi-rukami-iz-svetodiodov

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
