Как заменить датчики abs (частоты вращения колеса) на lada vesta

Принцип работы

Работает он следующим образом: в коробке передач на зубчатом колесе расположена специальная метка, которая при вращении этого колеса с помощью датчика скорости вырабатывает импульс. Именно по частоте этих импульсов и определяется скорость Лады Гранты.

ДС на Гранте, как и на многих автомобилях расположен достаточно низко, поэтому подвержен воздействию воды и грязи. Если вспомнить, что сами датчики скорости на отечественных автомобилях не отличаются высокой надежностью, то становится понятно, почему они выходят из строя так часто.

Признаки неисправности датчика скорости:

  • Стрелка спидометра никак не реагирует на скорость (лежит на нуле);
  • Не работает электроусилитель руля;
  • Показания спидометра меняются, но не соответствуют действительности.

Альтернативный способ проверки

Когда под рукой нет мультиметра, проверить датчик ABS можно более простым способом. Он сработает, когда вышел из строя только один элемент, а не несколько. Диагностика выполняется так:

  1. Рассоедините разъем на датчике одного колеса. Далее, необходимо завести мотор и проехать несколько метров.
  2. Если загорелась вторая лампочка неполадок тормозной системы (или ручного тормоза), то проверяемый элемент исправен. Подключите колодку и повторите операцию на следующем колесе.
  3. При одном поломанном датчике светится индикатор АБС, а при двух и более – лампа ручного тормоза. Когда второй индикатор на панели не загорится, значит, вы отключили неисправный элемент.

Способ позволяет определить местонахождение неполадки, но не ее характер. Для более точной диагностики нужно использовать тестер с омметром.

“>

Проверка работоспособности элементов АБС

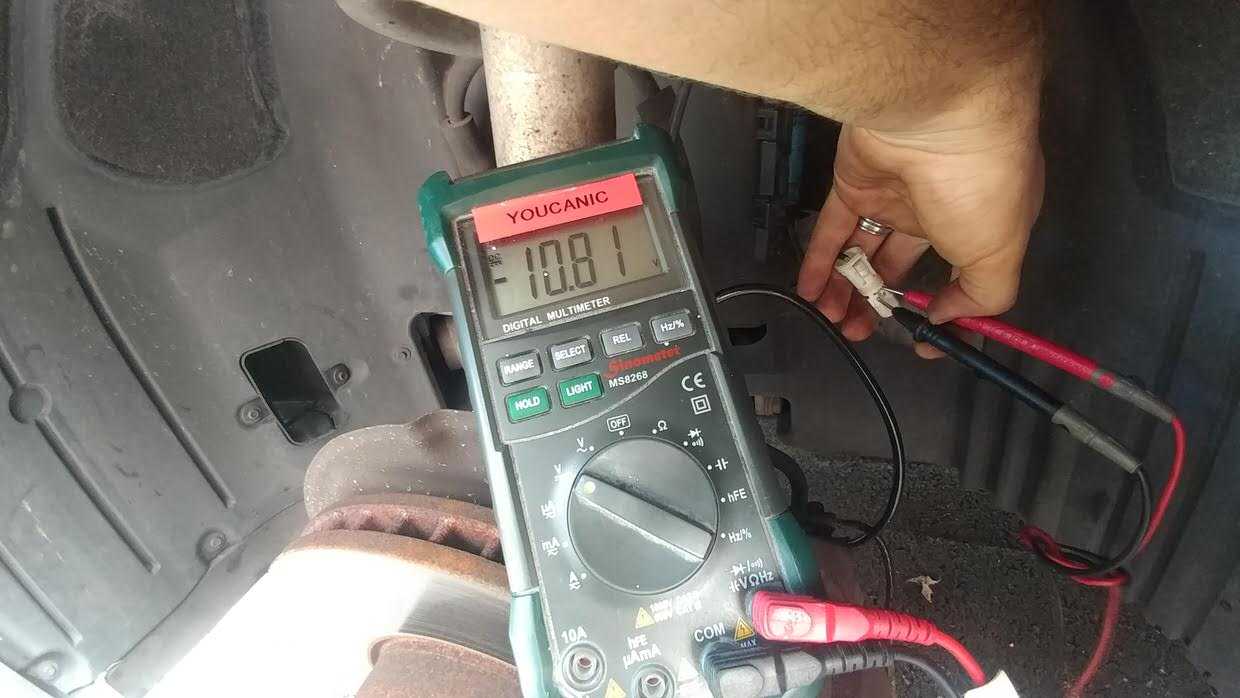

Проверка датчика ABS тестером

Несложным способом диагностики неисправностей в системе является проверка датчика АБС тестером. Тестер (мультиметр) представляет собой прибор, позволяющий измерить силу тока, напряжение в сети и сопротивление. Он позволяет найти место обрыва провода – одну из распространенных причин неполадок в работе антиблокировочной системы. Рассмотрим, как проверить датчик АБС тестером. Помимо мультиметра нам понадобятся ПИНы (провода со специальными разъемами) и инструкция по ремонту конкретного автомобиля. Целью проверки является замер сопротивлений в цепи системы. Для этого необходимо поднять машину домкратом или вывесить ее на подъёмнике и снять колесо, чтоб оно не препятствовало доступу к проверяемому устройству. Дальнейшая проверка датчика АБС мультиметром предполагает следующие действия:

  1. Снять с блока управления крышку, отсоединить разъемы контроллеров.
  2. Подключить ПИН к мультиметру и контактному гнезду проверяемого датчика. Обычно разъёмы датчиков задних колес располагаются под сиденьями автомобиля внутри салона.
  3. Выставить тестер в режим «Омметр» и измерить сопротивление цепи на контактах устройства. Допустимые параметры смотрим в инструкции по ремонту Вашей машины. Там же можно узнать, как проверить какой датчик AБС не работает. Необходимо полностью прозвонить проводку антиблокировочных датчиков на предмет короткого замыкания.
  4. Прокрутить колесо вручную назад и вперед, одновременно измеряя сопротивление. При этом показания мультиметра должны меняться вместе с изменением скорости вращения колеса.
  5. Переключить тестер в другой режим – режим «Вольтметра». Измерить напряжение на датчике, при этом также прокручивая рукой колесо. Напряжение в интервале 0,25-1,3 Вольт является оптимальным.

Демонтаж датчика ABS

Это мы рассмотрели последовательность как прозвонить датчик АБС тестером. Затем надо правильно интерпретировать результаты. Показания тестера должны соответствовать тем данным, которые обозначены в инструкции по ремонту Вашего автомобиля. Если сопротивление в цепи ниже минимально допустимого заводского значения, то это свидетельствует о неисправности датчика. Если сопротивление колеблется около нуля – признак короткого замыкания. Скачущее сопротивление является признаком нарушения целостности контактов внутри проводки. Если же показания на мультиметре отсутствуют – это обрыв провода. Зная, как проверить датчик AБС на работоспособность, несложно потом устранить саму неисправность. Если проблемой является само устройство, то его необходимо полностью заменить на новое. Если же обнаружены нарушения внутри проводки, то их можно легко устранить с помощью простого паяльника, тщательно замотав запаянные участки изоляционным материалом. Опытный водитель должен знать, как проверить датчик abs тестером, потому что эти несложные диагностические манипуляции позволят вовремя выявить неисправности в тормозной системе Вашего автомобиля и повысят его уровень безопасной эксплуатации.

Виды датчиков

Существует три вида таких элементов, отличающихся по принципу действия. Наиболее распространены пассивные датчики индукционного типа.

Суть их работы сводится к изменению напряжения от воздействия магнитного поля. Основной их недостаток – невозможность определения скорости вращения колеса на очень малых скоростях.

Остальные два вида – активные.

Один из них – магниторезистивный (встречается редко). Принцип его действия основан на магниторезистивном эффекте — свойстве полупроводника менять траекторию перемещения электронов при воздействии магнитного поля.

Второй вид активного датчика при работе использует эффект Холла, при котором электроны на полупроводниковой пластине перемещаются к краям ее при изменении магнитного поля.

Причины поломок

  • Обрыв проводки от разъема датчика до контроллера системы АБС под капотом автомобиля.
  • Окисление контактной группы разъема.
  • Механическое повреждение зубчатого колеса в ступице автомобиля.
  • Износ подшипников ступичного узла (приводит к биению колеса, и постоянному изменению расстояния от зубчатого колеса до чувствительного элемента датчика).
  • Выход из строя непосредственно датчика: от механической поломки до проблем с электроникой.
  • Заниженное напряжение питания. Причиной может быть разряженный аккумулятор и выход из строя регулятора напряжения.

В 90% случаев, причинами поломки являются различные механические воздействия:

  • преодоление брода на автомобиле без подготовки;
  • движение по пересеченной местности, особенно в лесу с ветками на дороге;
  • неквалифицированный ремонт ступичного узла.

Кроме того, причиной выхода из строя датчиков может стать изменение штатной конструкции колес: лифт, модернизация подвески, замена штатных покрышек на больший (или меньший) диаметр. Вредит системе АБС и езда на колесах разного размера.

Некоторые поломки можно отремонтировать своими силами:

  • обрыв провода;
  • окисление контактов;
  • замена изношенных подшипников ступицы.

Диагностика датчика скорости колеса ABS

Дополнительный шаг, который вы можете выполнить, чтобы проверить, работают ли ваши датчики скорости колеса BMW, – это использовать сканер для отображения фактического значения от всех четырех датчиков скорости колеса.

Если у вас нет сканера, обратитесь к механику для правильной диагностики.

Вещи, которые вам нужно знать!
Стандартный сканер OBD2 не сможет считывать/сбрасывать коды неисправностей модуля BMW DSC или ABS.

Сканер, который мы использовали, – Foxwell для BMW.

Существует много сканеров, которые позволяют диагностировать конкретные коды неисправностей BMW.

Узнайте больше о сканерах, которые могут решать проблемы BMW.

Перед заменой датчика ABS рассмотрите возможность замены датчиков скорости переднего колеса и перепроверьте коды неисправностей.

Очистите любой сохраненный код и следите за кодами, которые возвращаются.

  • Код неисправности перемещен на противоположное колесо , это подтверждает, что проблема в датчике ABS.
  • Код ошибки остается с тем же колесом/датчиком, у вас может быть проблема с проводкой.

Если у вас нет сканера BMW

Еще один метод проверки датчиков скорости вращения колес BMW заключается в использовании цифрового мультиметра и измерения сопротивления.

Снимите каждое колесо по одному. Отсоедините провод датчика ABS и измерьте сопротивление каждого датчика.

Это поможет вам определить, что не удалось. Обычно только один из датчиков выходит из строя одновременно.

Чаще всего выходит из строя более одного датчика.

Как доработать конструкцию

Чтобы защитить жгут с проводами от воздействия окружающей среды можно использовать D-образный уплотнитель. Укладываем в него провода и заматываем изолентой. Укладываем все в гофру. Крышку, закрывающую разъем датчика АБС, обклеиваем по периметру этим же уплотнителем. Это предотвратит попадание влаги и грязи в район расположения датчика и разъема.

Внимание! При отказе АБС работоспособность тормозов сохраняется, но эффективность торможения снижается, что особенно опасно на скольком покрытии. Смотрите почему

Антиблокировочная система является неотъемлемой опцией любого современного автомобиля от эконом до премиум класса. Система АБС позволяет комфортно и безопасно управлять автомобилем на любом, даже самом сложном покрытии. В процессе эксплуатации автомобиля водитель может столкнуться с проблемой неработающей антиблокировочной системы (ABS) и, как следствие, неэффективностью торможения своей машины. В этом случае, возможно, потребуется замена датчика АБС. В зависимости от возраста и состояния автомобиля замена датчика АБС может стать довольно трудоёмким процессом.

Как снять датчик заднего колеса

Для примера рассмотрим самый частый способ установки детали на заднее колесо на примере Volkswagen passat b4, когда отслеживающее устройство установлено в суппорт в задней части ступицы. Заводская конструкция крепится шестигранным болтом. Необходимые инструменты для работы:

  • домкрат;
  • набор шестигранных ключей;
  • вороток для усиления или кардан;

Процесс демонтажа по шагам.

  • Снять колесо. За суппортом можно увидеть установленный датчик, к нему идет толстый черный кабель.
  • Конкретно в модели Пассат, деталь установлена сразу напротив амортизационной стойки, увидеть с земли элемент сложно. Рекомендуется воспользоваться зеркалом, чтобы определить месторасположение и тип крепежа.
  • Прочистить место крепежа, вымыть шахту болта, залить WD-40. Если болт закис, может потребоваться вбивать ключ в посадочное место опираясь на стойку.
  • Надеть на ключ усилитель, открутить болт.

После демонтажа болта нельзя снимать датчик, дергая за провод или зажимая плоскогубцами пластиковый кожух. После 5–7 лет эксплуатации деталь прикипает в ступице, и вытащить ее достаточно проблематично.

Если снять тормозной диск и суппорт, можно выдавить контроллер из ступицы приставкой с накручивающимся болтом. Если необходимо снять датчик абс без демонтажа диска, необходимо залить элемент WD-40, аккуратно установить плоскогубцы на стальной части детали. Не зажимая пластиковый кожух, вращательными движениями вытянуть.

Если датчик АВS установлен на кронштейне по типу углового соединения, при демонтаже потребуется откручивать один болт крепления кронштейна на амортизаторе и два болта в колесной арке.

8.2.2. Диагностика и ремонт ABS-системы

Предупреждение

Контрольная лампа системы ABS может продолжать гореть если рычаг раздаточной коробки переведен в положение LOW (включен межосевой дифференциал), так как система отключается.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для доступа к кодам отказов включите зажигание (двигатель не запускать), перемкните выводы Е1 и Тс разъема канала данных и достаньте вилку из гнезд WA и WB (1 – перемычка, 2 – вилка). Рычаг раздаточной коробки должен быть переведен в положение 2WD.
2. Цифры двузначного кода определяются по числу миганий контрольной лампы, разделенных паузой в 1,5 сек (например, код 34 – 3 вспышки, пауза 1,5 сек и 4 вспышки).
3. Следующий код появляется через 2,5 сек после первого. Если система исправна, то лампа мигает с частотой 2 Гц.
4. Характер отказа определите по таблице.
5. После считывания сотрите коды, для чего нажмите на педаль не менее 8 раз за 3 сек.
6. Снимите перемычку и поставьте на место вилку.
7. Сдайте автомобиль в автосервис.
Код Характер неисправности Предпринимаемые действия
11 Обрыв в цепи реле соленоида Проверить реле соленоида и проводку цепи реле
12 Короткое замыкание цепи реле соленоида То же
13 Обрыв в цепи реле реле электродвигателя насоса Проверить реле насоса и проводку цепи реле
14 Короткое замыкание цепи реле электродвигателя насоса То же
21 Неисправна цепь соленоида правого переднего колеса Проверить соленоид актюатора и разъем соленоида
22 Неисправна цепь соленоида левого переднего колеса То же
23 Неисправна цепь соленоида заднего колеса То же
31 Неисправен датчик скорости правого переднего колеса Проверить датчики скорости, проводку и разъем датчика
31 Неисправен датчик скорости правого переднего колеса Проверить датчики скорости, проводку и разъем датчика
32 Неисправен датчик скорости левого переднего колеса То же
33 Неисправен датчик скорости правого заднего колеса То же
34 Неисправен датчик скорости левого заднего колеса То же
35 Обрыв в цепи датчика скорости левого переднего или правого заднего колеса То же
36 Обрыв в цепи датчика скорости правого переднего или левого заднего колеса То же
41 Неисправен датчик замедления Проверьте датчик, монтаж датчика, проводку и разъем датчика
42 Неисправна цепь датчика замедления То же
48 Неисправна цепь межосевого дифференциала Проверьте блокировку межосевого дифференциала, переключатель блокировки, контрольную лампу и проводку
51 Заблокирован электродвигатель актюатора или обрыв цепи электродвигателя Проверьте наличие короткого замыкания цепи электродвигателя, реле и батареи
Лампа горит непрерывно Отказ блока управления Сдать в ремонт
предыдущая страница8.2.1. Агрегаты ABS-системы следующая страница 8.3. Колодки дисковых тормозов (передних или задних)

ABS не всесильна

Наличие и работа системы ABS на автомобиле значительно упрощает процесс торможения и делает его более эффективным, особенно для начинающих водителей. Но в то же время ей присущи определенные недостатки, и при управлении машиной их надо учитывать.

Здесь, кстати, надо отметить, что когда работает антиблокировочная система, то ее срабатывание ощущается как вибрация на педали тормоза.

Из тех случаев, когда явными становятся недостатки в работе системы, можно отметить такие. » alt=»»>

  1. Эффективность работы ABS зависит от качества дорожного покрытия. На неровной дороге, кочках, брусчатке у автомобиля тормозной путь с такой системой несколько увеличивается. Дело в том, что когда колесо подпрыгивает на неровностях и находится в полете, т.е сцепления с дорогой нет, ABS дает команду на снятие торможения. Но в тот момент, когда колесо опять начинает контактировать с покрытием, установленная сила торможения оказывается неоптимальной и тормозной путь увеличивается. Парировать этот эффект можно снижением скорости движения и увеличением дистанции.
  2. Увеличение тормозного пути на смешанном покрытии – в тех случаях, когда чередуются участки, например, асфальт – вода – асфальт – снег — лед. В этом случае происходит следующее – система отпускает тормоза на скользком участке, при попадании колеса на нормальное покрытие установившегося тормозного усилия оказывается недостаточно, вследствие чего тормозной путь увеличивается.
  3. Торможение на рыхлом, сыпучем покрытии (песок, рыхлый снег). В этом случае тормозной путь с ABS увеличивается. Дело в том, что если на песке автомобиль пойдет юзом, то перед колесом появляется валик из песка (эффект плуга), а он значительно эффективнее будет останавливать машину. В такой ситуации торможение юзом будет лучше.
  4. Система перестает работать при остановке. При низкой скорости движения система ABS отключается и не работает. Это может оказаться очень неприятным моментом при движении на скользком уклоне. Об этом надо помнить и быть готовым к своевременным действиям, например, – воспользоваться ручным тормозом для остановки.

Однако такая система торможения имеет некоторые особенности, и необходимо быть готовым к их проявлению при движении.

АБС или ABS, уже из расшифровки английской аббревиатуры (Anti-lock braking system), становится ясно что, это не отдельная деталь, а система, предотвращающая блокировку колес при торможении. В двух словах, на вопрос: что такое АБС, можно сказать так – это система датчиков, которые контролируют скорость автомобиля и скорость вращения колес. В большинстве современных автомобилей ABS работает вместе с EBD — системой распределения тормозных усилий.

Основными компонентами составляющих систему ABS можно выделить:

  • Датчик поворота;
  • Датчик сдавливания в тормозах;
  • Блок управления АБС;
  • Гидравлический блок.

Полная схема расположения компонентов ABS выглядит так:

Компоненты антиблокировочной системы

Главной задачей ABS является регулировка скорости вращения колёс путём изменения давления в магистралях тормозной системы. Данная система предназначена дабы избежать аварийной ситуации при резком торможении, сохраняя управляемость транспортного средства.

Цена на датчик АБС в зависимости от марки автомобиля и производителя колеблется от 5 до 100 usd.

Основная часть системы (гидравлический блок и блок АБС) находятся под капотом автомобиля, они же в свою очередь работают в паре с датчиками расположенными на ступице. Блок управления АБС обрабатывает сигнал с датчика, а гидравлический блок распределяет давление на тормозные колодки.

Современная система АБС достаточно надежная. Электронные датчики и блоки системы имеют многие предохранители и спец. реле. Поломки в основном связаны с неправильной эксплуатацией. Наибольшее влияние имеют колесные датчики, поскольку больше всего подвергаются загрязнению, поэтому, время от времени требуется замена датчика АБС.

Когда анти блокировочная система имеет какую то неисправность, то об этом будет сигнализировать соответствующий значок на приборной панели. Лампочка ABS загорается при запуске автомобиля и горит не дольше 6-ти секунд, но если данная сигнальная лампа загорелась при движении или индикатор не гаснет, то это свидетельствует об отключении системы, при этом не нужно паниковать, поскольку обычное торможение является возможным. Дабы разобраться что именно за поломка в АБС нужна диагностика.

Диагностика датчиков частоты вращения и датчика замедления

1. Убедитесь, что напряжение аккуму­ляторной батареи (при выключенном зажигании) соответствует номиналь­ному значению.

Номинальное

напряжение………………………..10-14 В

2. Проверьте индикатор ABS.

а) Включите зажигание.

б) Убедитесь, что индикатор загора­ется на три секунды. Если индика­тор не загорается, проверьте предо­хранитель, лампу индикатора и жгут проводов.

3. Выключите зажигание.

4. Закоротите выводы «Ts» – «CG» разъема DLC3.

Примечание

убедитесь, что устано­вился тестовый режим работы сис­темы (индикатор ABS должен ми­гать с интервалом 0,26 с).

5. Включите зажигание.

6. Если система ABS в норме, то ми­гания индикатора будут соответство­вать указанным на рисунке.

7. Проверьте датчик давления в глав­ном тормозном цилиндре. Установите автомобиль в стационар­ное состояние, отпустите педаль тор­моза не менее чем на 1 секунду, затем нажмите на педаль тормоза с усилием не менее 98 Н на время не менее 1 секунды. Индикатор системы ABS должен загореться.

8. Проверьте датчики частоты враще­ния.

а) Проедьте на автомобиле прямо­линейно вперед со скоростью не менее 45 км/час несколько секунд и убедитесь, что индикатор «ABS» по­гас.

Примечание

коды могут не выво­диться если колеса автомобиля про­скальзывали или рулевое колесо от­клонялось от положения прямоли­нейного движения.

б) Остановите автомобиль.

в)Закоротите выводы «Тс» – «CG» разъемаDLC3.Примечание

не снимайте перемычку

между выводами «Ts» u «CG». б) Определите код неисправности по количеству вспышек индикатора ABS (см. соответствующую таблицу «Коды неисправностей датчиков частоты вращения и датчика замед­ления»).

Примечание

– При нормальной работе индика­тор мигает с частотой 2 раза в секунду.

– Если имеются два или более кода неисправности, то сначала будет выводиться наименьший.

г) Выключите зажигание и снимите перемычки с выводов «Тс», «Ts» и «CG» разъема DLC3.

9. Замените или отремонтируйте не­исправные элементы системы.

10. Разъедините выводы Тс», Ts» и «CG» разъема DLC3.

Как доработать конструкцию

Чтобы защитить жгут с проводами от воздействия окружающей среды можно использовать D-образный уплотнитель. Укладываем в него провода и заматываем изолентой. Укладываем все в гофру. Крышку, закрывающую разъем датчика АБС, обклеиваем по периметру этим же уплотнителем. Это предотвратит попадание влаги и грязи в район расположения датчика и разъема.

Внимание! При отказе АБС работоспособность тормозов сохраняется, но эффективность торможения снижается, что особенно опасно на скольком покрытии. Смотрите почему

Антиблокировочная система является неотъемлемой опцией любого современного автомобиля от эконом до премиум класса. Система АБС позволяет комфортно и безопасно управлять автомобилем на любом, даже самом сложном покрытии. В процессе эксплуатации автомобиля водитель может столкнуться с проблемой неработающей антиблокировочной системы (ABS) и, как следствие, неэффективностью торможения своей машины. В этом случае, возможно, потребуется замена датчика АБС. В зависимости от возраста и состояния автомобиля замена датчика АБС может стать довольно трудоёмким процессом.

Треугольная стойка гиродатчика

Гиродатчик навигации состоит из треугольной стойки и расположенных на каждой грани пьезодатчиков: одного возбуждающего и двух приемных. При подаче напряжения на возбуждающий датчик он заставляет вибрировать всю стойку. Приемные датчики преобразуют эту вибрацию в выходное напряжение. Первоначальная вибрация необходима для калибровки и снижения искажений сигналов, дополнительно обеспечивая постоянный выходной сигнал от гиродатчика. Под действием сил при повороте автомобиля приемные стороны стойки деформируются. Два приемных пьезодатчика преобразуют деформацию в электрические сигналы для определения угла поворота.

В системе курсовой устойчивости (ESP) применяют гиродатчик камертонного типа, в котором тоже использован пьезоэлектрический эффект. Двойной камертон изготовлен из пьезокристалла и состоит из трех частей (рис. А): средней, возбуждающей и измерительной. Средняя часть закреплена внутри датчика. Камертон возбуждения при подводе напряжения создает первоначальную вибрацию (рис. В). Измерительный камертон под воздействием сил при повороте деформируется. Его скручивание меняет распределение заряда, и это фиксируется электроникой датчика (рис. С) для определения момента вращения автомобиля вокруг вертикальной оси.

Последние штрихи

На этом замена датчика АБС завершена. При должном качестве установки и соблюдении необходимых требований к деталям (в том числе, к их качеству – опасайтесь подделок), бортовой компьютер автомобиля не должен выводить на экран никаких сведений о сбое в работе АБС. До установки колеса стоит включить зажигание и проверить борткомпьютер на предмет подобных ошибок. И только убедившись в отсутствии ошибок, можно устанавливать колесо на место.

Л ада К алина 2 . СНЯТИЕ И УСТАНОВКА ДАТЧИКОВ ЧАСТОТЫ ВРАЩЕНИЯ ПЕРЕДНИХ КОЛЕС

7. . и разъедините ее.

8. Ослабьте болты крепления левого переднего колеса, приподнимите переднюю часть автомобиля, установите ее на надежные опоры и снимите колесо.

штейне кулака. В процессе установки не поворачивайте датчик вокруг продольной оси. Увеличение сопротивления перемещению датчика должно ощущаться только последние 2 мм перед его полной посадкой в кронштейн. Если датчик с большим сопротивлением входит в отверстие кронштейна кулака с самого начала установки, извлеките датчик и устраните причину заедания (грязь, заусенец на корпусе и т.п.)

Категорически запрещается запрессовывать датчик частоты вращения колеса молотком. Если при движении автомобиля после замены датчика частоты вращения колеса не гаснет сигнальная лампа неисправности антиблокировочной системы тормозов, обратитесь на сервисную станцию для диагностики ABS.

КАК ОТРЕМОНТИРОВАТЬ ПРОВОДКУ LADA

Снимаем колесо, а затем локкер (для переднего колеса, выворачивая винты крепления) или защитный щиток (для заднего, выворачивая две гайки крепления «на 10»). Нажимаем фиксатор и отсоединяем от датчика АБС колодку с проводами. Осматриваем разъем и убеждаемся в отсутствии коррозии и повреждений. В случае повреждений восстанавливаем целостность проводов:

Обрабатываем специальным средством для очистки электрических контактов (например, графитной смазкой) и очищаем контакты от окислов. Очищаем датчик скорости вращения колеса и поверхность вокруг датчика от грязи.

Внимание! Не приближайте датчики АБС к магнитам, это может вызвать его повреждение.

Причины поломок

  • Обрыв проводки от разъема датчика до контроллера системы АБС под капотом автомобиля.
  • Окисление контактной группы разъема.
  • Механическое повреждение зубчатого колеса в ступице автомобиля.
  • Износ подшипников ступичного узла (приводит к биению колеса, и постоянному изменению расстояния от зубчатого колеса до чувствительного элемента датчика).
  • Выход из строя непосредственно датчика: от механической поломки до проблем с электроникой.
  • Заниженное напряжение питания. Причиной может быть разряженный аккумулятор и выход из строя регулятора напряжения.

В 90% случаев, причинами поломки являются различные механические воздействия:

  • преодоление брода на автомобиле без подготовки;
  • движение по пересеченной местности, особенно в лесу с ветками на дороге;
  • неквалифицированный ремонт ступичного узла.

Кроме того, причиной выхода из строя датчиков может стать изменение штатной конструкции колес: лифт, модернизация подвески, замена штатных покрышек на больший (или меньший) диаметр. Вредит системе АБС и езда на колесах разного размера.

Некоторые поломки можно отремонтировать своими силами:

  • обрыв провода;
  • окисление контактов;
  • замена изношенных подшипников ступицы.

Какие системы установки датчика ABS бывают

Расположение и количество контроллеров зависит от марки авто. Все классы легковых автомобилей оснащаются одной из двух систем АBS:

  • Два датчика расположены на диагональных переднем и заднем колесе. Система снимает блокировку при торможении по осям.
  • На каждом колесе. АBS контролирует каждое колесо отдельно и предотвращает блокировку в соответствии с дорожными условиями.

Выяснить, сколько отслеживающих элементов установлено на конкретном авто можно сверившись по техдокументации. В большинстве случаев на заднюю ось датчик вкручивается в тормозной суппорт с внутренней стороны, для передней оси элемент устанавливается в поворотный кулак. Не всегда водители могут увидеть деталь даже после демонтажа колеса, необходимо устанавить машину на яму, эстакаду, обеспечить хорошее освещение.

Датчик уровня топлива

Артикул: 21800382701000

Цена: 400 рублей.

ДУТ – это именно то, благодаря чему Вы всегда видите запас топлива в баке Весты. Он является неотъемлемой частью топливной системы, и инженеры автоВАЗа настоятельно рекомендуют менять топливную систему в сборе. Владельцы Вест, которые уже проходили через замену ДУТа, говорят, что проблем при аккуратной работе не возникает.

Неисправности

ДУТ выходит из строя нечасто, но заметить это можно, если стрелка шкалы уровня топлива встанет на отметке 100, не убавляясь при этом.

Замена

Для начала приготовьте головку на 10, молоток и отвертку. Придется «попотеть». Последовательность работы:

  1. Снимите подушку заднего дивана и лист шумоизоляции под ней.
  2. Вы увидите черную крышку бензонасоса. Подденьте ее плоской отверткой, приподнимите.
  3. Отключите штекер бензонасоса от сети.
  4. Запустите двигатель и дайте ему поработать на холостых оборотах, пока не закончится топливо, которое успел подкачать к инжектору бензонасос – автомобиль заглохнет сам. Выключите зажигание, снимите минус с АКБ.
  5. Сожмите пружины наконечника трубки бензонасоса, отсоедините ее.
  6. Кольцо проверните против часовой стрелки (если вручную не получится – плоскогубцами) и снимите его.
  7. Наклоните топливный модуль и отсоедините его от топливного насоса.
  8. С вывода регулятора давления снимите наконечник.
  9. Разожмите фиксаторы штекера с проводами, отсоедините его от крышки.
  10. Отверткой отсоедините крепление колодки.
  11. Разъедините бензонасос и штекер.
  12. Отожмите крепления и достаньте ДУТ. Поставьте новый ДУТ. Соберите все в обратной последовательности.

Кратко о принципе работы

Функция ABS имитирует резкие многократные нажатия на педаль тормоза, практиковавшиеся водителями старых автомобилей на скользкой дороге. Электроника использует данный способ торможения гораздо эффективнее, блокируя и «отпуская» колеса несколько раз в секунду. Алгоритм работы следующий:

  1. В процессе резкого затормаживания блок управления отслеживает поведение колес посредством датчиков.
  2. Если одно или несколько колес перестали вращаться, ЭБУ отдает команду гидравлическому клапану, сбрасывающему жидкость из данного контура. Колодки прекращают удерживать диск и вращение возобновляется.
  3. Сопоставляя показания всех измерителей, контроллер убеждается, что торможение не завершено и закрывает гидроклапан, а колесо вновь блокируется. Цикл, продолжающийся долю секунды, повторяется до полной остановки машины.

Датчик ABS последнего поколения представляет собой катушку с полупроводниковым элементом, установленным в неподвижной части ступицы. В непосредственной близости от него на тормозном диске закреплено зубчатое кольцо, чье вращение отслеживает датчик. Это происходит так: контроллер подает на приборчик напряжение, а тот постоянно изменяет сопротивление вследствие прохождения рядом зубцов крутящегося кольца.

Когда величина электрического сопротивления становится постоянной, ЭБУ расценивает данный факт как блокировку колеса и включает вышеописанный алгоритм. Если же элемент выходит из строя, система АБС полностью отключается.

Индуктивные датчики для контроля частоты вращения приводного барабана конвейера

В случае провисания или обрыва конвейерной ленты, нарушается технологический процесс. Этого можно избежать, используя индуктивный датчик контроля минимальной скорости. После установки датчика на приводной барабан конвейера, Ваша система автоматически отслеживает частоту его оборотов, тем самым держит под контролем состояние ленты транспортера. В случае неисправности (снижении частоты ниже установленного минимума) на устройство управления будет подан сигнал о неполадках в работе системы.

С помощью подстроечного резистора на датчике устанавливается минимальное пороговое значение частоты вращения приводного барабана (скорости движения ленты). Для того, чтобы датчик не выдал ложный сигнал по причине инерции конвейера, в нем предусмотрена величина задержки срабатывания при первоначальном запуске двигателя для разгона. В типовых датчиках она достигает 9 секунд, при необходимости — регулируется. Диапазон регулируемых частот: 0,1…2,5 Гц; 2…50 Гц

Вариант успешного применения датчика контроля минимальной скорости: контроль исправности грохота. Датчик запрограммирован на определенную частоту прохождения грохота мимо чувствительного элемента. И в случае, если частота меняется, датчик сигнализирует о сбое в работе грохота (из-за обрыва троса, выхода из строя двигателя или другой возможной причины).

Гарантия — 24 месяца

Принцип работы антиблокировочной системы

На ступице каждого колеса устанавливаются специальные датчики АБС. Они регистрируют скорость вращения, и подают сигналы в блок управления. С точки зрения геометрии, колеса должны крутиться с одной скоростью при прямолинейном движении, а при повороте, внутренние ступицы замедляются. Поправка на разницу при поворотах внесена в алгоритм работы контроллера датчиков АБС.

Система может определить, какой датчик показывает заниженную скорость, или сигнализирует о блокировке колеса. Далее включается исполнительная часть механизма.

Устройство типового 4 канального блока АБС показано на иллюстрации:

  • От каждого колеса, в модуль управления АБС поступает сигнал о скорости вращения (цветные линии на схеме). Его формируют датчик АБС.
  • Главный тормозной цилиндр подает тормозную жидкость не прямо на суппорты колес, а в гидравлический модулятор.
  • На выходе из модулятора установлены клапана, управляемые модулем управления. Их 4, по количеству колес автомобиля.
  • При поступлении сигнала от датчика, о блокировке колеса в процессе торможения, на него кратковременно перестает поступать тормозная жидкость. Колесо разблокируется, процесс торможения возобновляется.

То есть, ключевым устройством является датчик АБС, поэтому если не работает система, проверка начинается именно с него.

Распространённые поломки

  1. Деактивация по результатам самодиагностики. Это может быть вызвано сбоями в работе управляющего блока или повреждением проводки сенсорного датчика ABS.
  2. АБС после активации самодиагностируется, но затем выключается. Такую проблему может вызвать разрыв проводов, нарушение контактов или их окисление, где нарушена подача питания и сигналов.
  3. Появляется ошибка, но датчик АВС работает. Это является следствием обрыва в сенсорном датчике. Также её может вызвать разница давления в колёсах или даже разный узор протекторов.
  4. Полная потеря работоспособности системы. Тут может быть масса причин, начиная от поломок датчика и заканчивая износом подшипников ступиц.

Чтобы выявить неисправность, нужно проверить давление и люфт в автоколёсах, работоспособность гребёнки и ротора. Если на элементах есть сколы, то их лучше полностью поменять. Если проблема осталась нерешённой, то причина, скорее всего, кроется в электронной составляющей. В таком случае требуется получить код для диагностики.

Контроль частоты в специфических условиях, для индивидуальных обстоятельств

При необходимости, любые типы датчиков «ТЕКО» могут выступать в качестве датчиков минимальной скорости: индуктивные, емкостные, оптические и магниточувствительные. Для этого их достаточно подключить к блоку контроля частоты CF1, который контролирует частоту импульсов входного сигнала и формирует сигнал на выходе при достижении частотой установленного порогового значения.

Применение блока позволяет контролировать частоту следования объектов во взрывоопасных средах: в соединении со взрывобезопасными датчиками и блоком сопряжения.

Для контроля объектов в «узких» местах конструкции, где крупногабаритный датчик разместить невозможно, возможно применение миниатюрных датчиков с блоком контроля частоты.

Гарантия — 12 месяцев

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
