Где устанавливается

ОСЦИЛЛОГРАФ В ДИАГНОСТИКЕ

Датчики абсолютного давления PS-01 и PS-02 – возможна ли взаимозамена

Диагностика

Ремонт своими руками

Устройство и принцип действия

ОСЦИЛЛОГРАФ В ДИАГНОСТИКЕ

Принцип действия

Основные причины возникновения

Неисправности и проверка работоспособности

Как проверить map сенсор

На каких ДВС используется

Принцип работы

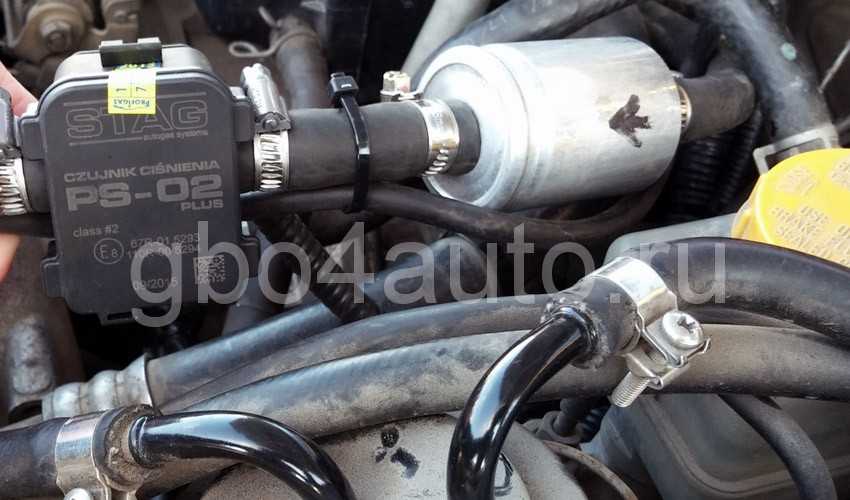

Датчик давления газа устанавливается перед форсунками и после фильтра тонкой очистки, который, в свою очередь, установлен после редуктора-испарителя. Почему специалисты рекомендуют ставить именно после фильтра тонкой очистки? Это связано с тем, что:

во-первых фильтр поможет уберечь сенсор от засорения,
во-вторых, после засорения фильтра, датчик, стоящий перед ним, будет показывать неправильное давление. Неправильные же показания станут причиной обедненной смеси и нестабильной работы двигателя на газу. Обедненная смесь также может привести к хлопкам в коллекторе.

Еще одним плюсом такого варианта установки является возможность контролировать забивания фильтра и необходимости его замены.

Владимир Селиверстов

ЧАСТЬ II. ИСПОЛНИТЕЛЬНЫЕ МЕХАНИЗМЫ И ЭЛЕКТРООБОРУДОВАНИЕ

Форсунки

Форсунка (каждая из четырех) установлена одним концом в топливной рампе, другим в отверстии впускной трубы, герметичность соединений обеспечивается с помощью уплотнительных колец. Форсунка представляет собой устройство с электромагнитным клапаном, которое при получении электрического импульса с ЭБУ впрыскивает топливо под давлением во впускной коллектор. По истечении электрического импульса форсунка перекрывает подачу топлива.


Эталон		Эталон. Одновременный впрыск		Эталон. ПП впрыск		Неисправная форсунка		Заклинивание эл./магн. клапана в форсунке

РХХ (Регулятор Холостого Хода)


Эталон		Эталон на ХХ

Регулятор холостого хода установлен на корпусе дроссельного патрубка. Регулятор состоит из двухполюсного шагового двигателя с двумя обмотками и соединенного с ним конусного штока клапана. Конусная часть штока регулятора холостого хода располагается в канале подачи воздуха для обеспечения регулирования холостого хода двигателя. Шток регулятора выдвигается или втягивается в зависимости от управляющего сигнала контроллера. Регулятор холостого хода регулирует частоту вращения коленчатого вала на режиме холостого хода, управляя количеством воздуха, подаваемым в обход закрытой дроссельной заслонки. В полностью выдвинутом положении (выдвинутое до упора положение соответствует «О» шагов), конусная часть штока перекрывает подачу воздуха в обход дроссельной заслонки. При открывании клапан обеспечивает расход воздуха, пропорциональный перемещению штока (количеству шагов) от своего седла. Полностью открытое положение клапана соответствует перемещению штока на 255 шагов.

На прогретом двигателе контроллер, управляя перемещением штока, поддерживает постоянную частоту вращения коленчатого вала на холостом ходу независимо от состояния двигателя и от изменения нагрузки (включение электровентилятора, компрессора кондиционера и т.д.).

На осциллограммах видно как обе обмотки РХХ работают с фазовым сдвигом относительно друг друга.

Бензонасос

Электробензонасос турбинного типа, погружной, устанавливается в топливном баке. Служит для подачи топлива в двигатель.

Напряжение питания – 12 В подается на насос через реле электробензонасоса, управляемое контроллером.

На осциллограммах мы можем видеть изменение тока в цепи питания бензонасоса.

Момент вкл. зажигания

Работающий БН

Клапан адсорбера

При создании в топливном баке избыточного давления паров топлива, пары из топливного бака поступают по паропроводу в адсорбер, где удерживаются активированным углем до включения режима продувки адсорбера. Управление продувкой осуществляет контроллер при помощи электромагнитного клапана. Контроллер регулирует степень продувки адсорбера в зависимости от режима работы двигателя, подавая на клапан сигнал с изменяемым периодом следования импульса
Эталон.Момент перегазовки		Эталон на ХХСтепень продувки 25%

Генератор

Генератор предназначен для обеспечения питанием потребителей, входящих в систему электрооборудования, и зарядки аккумуляторной батареи при работающем двигателе автомобиля. Частая неисправность – светящаяся контрольная лампа заряда АКБ на приборной панели, сигнализирующая о неисправности генератора. Иногда она горит ярко, что говорит о явной проблеме, которую необходимо устранять немедленно, иногда еле-еле тлеет (особенно хорошо заметно в темноте), что тоже говорит о неисправности, в устранении которой еще можно повременить, но уже нужно быть готовым к предстоящему ремонту.


Эталон		Высокое сопротивление одного из доп. диодов		КЗ диода		Обрыв диода или его цепи		Люфт подшипника и/или износ щеток

Эти популярные электронные устройства польского производства предназначены для ГБО 4-го поколения и устанавливаются в системах распределённого впрыска например Digitronic, Stag с целью передачи частотного сигнала ЭБУ. Оба прибора работают как на метане, так и на смеси пропан-бутан.

Их различие состоит в том, что МАП сенсор PS-01 измеряет лишь два параметра: давление газа у газовых форсунок, степень разрежения (вакуум) во впускном коллекторе, в то время как температура газа измеряется отдельным датчиком. А вот PS-02 более универсален: помимо давления и вакуума он определяет ещё тепловой режим (т.е. имеет в своём составе три разных датчика), что позволяет формировать более точный сигнал на ЭБУ.

При выходе из строя датчика PS-01 возникает естественное желание поменять его на более совершенный аналог. На первый взгляд, ничего сложного здесь нет, однако различная распиновка приборов может вызвать некоторые затруднения при решении данной задачи.

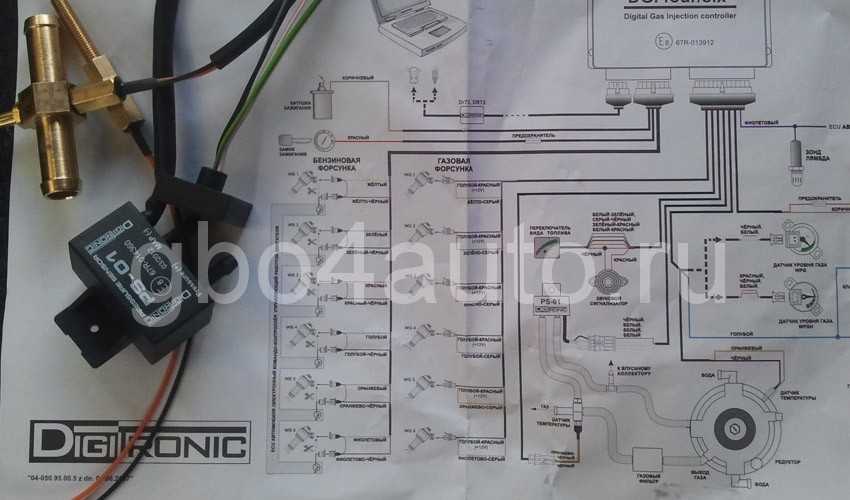

В нижеприведенной таблице приведены сведения о подключаемых контактах обоих МАП датчиков.

Модель датчика	№ контакта/назначение/цвет
PS-01	1 — питание белый	2 — давление белый	3 — вакуум белый	4 — земля чёрный	—
PS-02	1 — питание белый	2 — температура оранжево-чёрный	3 — давление белый	4 — вакуум белый	5 — земля чёрный

Как видим, разъём PS-02 содержит 5 контактов, а разъём PS-01 – только 4 ввиду отсутствия температурного датчика. Тем не менее, переключиться с одного прибора на другой вполне возможно.

Что касается оранжево-чёрного и чёрного провода, то тут всё ясно: вместо температурного датчика они присоединяются к разъёмам PS-02 соответствующего цвета

А для правильного подсоединения белых проводов нужно обратить внимание на маркировку клемм PS-01. Она выглядит так: 1 — P1 (supply +), 2 — P2, 3 — P3 (MAP)

Это значит, что клеммы Р1, Р2, Р3 соответствуют клеммам 1, 3, 4 на PS-02.

После подсоединения PS-02 остаётся демонтировать датчик температуры и ставший ненужным PS-01. Их можно выбросить, но лучше оставить – вдруг ещё пригодятся.

Источник

Периодическое техническое облуживание подразумевает спектр проверочных и регулировочных работ.

Перед тем, как проверить лямбда зонд самостоятельно, требуются знания конструктивных особенностей двигателя и конкретно элементов лямбда зонда.

Диагностика включает в себя два этапа: визуальный осмотр видимых элементов и детальная проверка со снятием датчика.

Визуальная проверка включает в себя:

осмотр электрической проводки и места подключения.Повреждения, оголение токоведущей части провода или нестабильное подключение разъема недопустимы.
осмотр внешних элементов кислородного датчика на предмет отсутствия твердых отложений или нагара.

Детальная проверка:

Проверка мультиметром электрической проводки кислородного датчика ВАЗ 2114. Она позволит выявить проводимость и сопротивляемость проводов.

Тем же способом возможна проверка бортового компьютера. Сигнал, который он подает на изучаемое нами устройство, ровняется 0.45 В. Если проверка на работающем двигателе выявила отклонение данного показателя, необходима диагностика бортового компьютера.

Для проверки лямбда зонда необходимо выполнить:

прогрев двигателя до температуры 80–90 °C;
остановку двигателя;
подключение мультиметра к лямбда зонду;
запуск двигателя и однократное поднятие оборотов до 2500 об/мин;
отключение вакуумного патрубка от регулятора топливного давления;
проверить напряжение на датчике кислорода. От того, сколько вольт он выдает, будет зависеть дальнейший процесс. 0.8 В или менее — показатель неисправного лямбда зонда. В таком случае, датчик кислорода ВАЗ 2114 подлежит замене.

Сервисные центры предлагают другой вид диагностики. Он осуществляется с помощью диагностического компьютера, подключаемого к бортовому компьютеру автомобиля. Все актуальные или прошлые ошибки остаются в его истории.

Выявляя ошибку какой-либо системы автомобиля, он ее сохраняет и присваивает персональный код. Сервисному центру остается найти расшифровку этого кода и принять меры по устранению неисправности.

Отремонтировать МАП сенсор своими силами может даже не очень искушённый в этом деле автолюбитель. В частности, предлагается следующий порядок замены датчика давления и/или разрежения.

Отсоединяется разъём, МАП сенсор демонтируется, производится его осмотр, очистка, продувка.
С помощью острой отвёртки поддевается, затем снимается пластиковая крышка (либо откручиваются винты), открывая доступ к плате с датчиками.
Откручивается плата и достаётся из корпуса.
Выпаивается неисправный элемент.
На его место впаивается новый датчик, далее надевается уплотнительное кольцо (стоимость датчика на алиэкспресс 350-450 рублей).

PS-02 марка датчиков давления MPXHZ6400A

Map-сенсор фирмы Стаг (Stag) PS-02 plus маркировка датчика — S030/bg9-15

После сборки остаётся поставить МАП сенсор на прежнее место, подсоединить разъём и проверить работоспособность ГБО.

Несмотря на важность выполняемой работы, МАП сенсор является весьма надёжным, неприхотливым устройством. В корпусе прибора расположены пьезорезистивные преобразователи (датчики)

Прибор сопоставляет давление в подводящем штуцере с давлением в этих датчиках, в зависимости от полученной разности посылает сигнал ЭБУ в виде выходного напряжения. По мере снижения АД (иными словами, с увеличением степени разрежения) в коллекторе значение выходного напряжения постепенно уменьшается.

Хотя МАП сенсор принято называть датчиком давления (поскольку это и есть его основное назначение), на самом деле он выполняет ещё дополнительные функции, а именно: измеряет разрежение воздуха, а иногда и температуру газа. То есть, в корпусе прибора фактически находятся два или три датчика, следящие за соответствующими параметрами.

Владимир Селиверстов

ЧАСТЬ III. Диагностика внешними датчиками из состава Мотор-Тестера.

Датчик давления

Датчик разрежения

Наполнение по цилиндрам можно отследить с помощью датчика разряжения. Любые отклонения будут говорить о неправильной установке фаз ГРМ, неисправности системы впуска, включая распредвал и клапана.


Эталон		Провернут шкив КВНизкое разрежение		Гистограмма ДРПлохое наполнение		Плохое наполнение

Инфракрасный датчик температуры

Инфракрасный датчик температуры позволяет измерить температуру в любой точке моторного отсека. Например, можно быстро определить исправность термостата измерив его температуру в двух точках.

На рисунке – эталонная осциллограмма.

Датчик FL (First Look)

Токовый датчик.

Определить ток отдачи генератора, утечки в электрооборудовании, исправность стартера можно с помощью токовых датчиков, входящих в комплект мотор-тестера.

Баланс цилиндров.


Эталон		Неисправность1 цилиндра

Баланс цилиндров дает возможность проверить механическую часть двигателя и выявить неисправный или неэффективно работающий цилиндр. Мотор – тестер по очереди отключает цилиндры. Наиболее низкое падение оборотов означает, что данный цилиндр вносит наименьший вклад в работу двигателя, а значит в нем есть неисправность, например, в цилиндро – поршневой группе.

Он выявляет разность этих двух показателей и отправляет соответствующий сигнал электронной системе управления.

Лямбда зонд ВАЗ 2114 состоит из следующий составных частей:

корпус;
электронагреватель;
наружный электрод;
внутренний электрод;
керамический изолятор. Располагается между электродами;
кожух, защищающий наружный электрод от агрессивного воздействия выхлопных газов;
разъем для подключения.

Наружный электрод выполнен из платины, а внутренний — из циркония. Благодаря разным свойствам металлов, датчик способен выполнять свои функции.

Выхлопная система двигателя является самым горячим узлом, поэтому составляющие лямбда зонда, для предотвращения преждевременных поломок, сделаны из материалов, устойчивых к высокой температуре.

Разъем для подключения лямбда зонда к электронной системе управления состоит из четырех контактов:

Распиновка контактов разъема и самого датчика кислорода ВАЗ 2114 такая:

Через контакт электрического питания лямбда зонда бортовой компьютер подает напряжение в 0.45 В.

Также, во время работы двигателя, подается напряжение на электронагреватель.

После запуска двигателя бортовой компьютер не учитывает показания лямбда зонда. Контроль работы осуществляется исходя из показаний других датчиков: массового расхода воздуха и температуры ДВС, а так же датчика открытия дроссельной заслонки.

Это связано с тем, что электронагреватель пока не нагрел кислородный датчик до его рабочей температуры. Она равняется ± 350 °C.

Когда лямбда зонд достаточно прогрет, он может объективно считывать необходимые параметры:

наружный электрод — параметры выхлопных газов;
внутренний — параметры наружного воздуха.

Передаваемый датчиком сигнал — это разница двух величин.

Сравнивая показатели количества кислорода в выпускном коллекторе и снаружи, система определяет степень сгорания. Иными словами, задача кислородного датчика — выявление неполного сгорания горючей смеси.

Когда бортовой компьютер получает данные об отклонении количества кислорода, он вносит изменения в работу остальных систем (например: в топливную систему или зажигание, делая его раньше или позже). Тем самым компенсируя отклонения в работе двигателя.

Ранее выпускаемые кислородные датчики на ВАЗ-2114 не имели функции самостоятельного прогрева. Завод изготовитель не дополнял конструкцию датчика электронагревателем. Поэтому, пока выхлопные газы не разогревали лямбда зонд до рабочей температуры, бортовой компьютер учитывал показания других датчиков. Но при этом значительно снижалось качество выхлопных газов.

В связи с утверждением новых нормативно-правовых актов касаемо автомобильного транспорта, направленных на снижение степени загрязнения окружающей среды, завод изготовитель поменял конструкцию кислородного датчика и начал устанавливать электронагреватели. Вследствие этого контроль и изменение качества выхлопных газов на автомобилях начинался гораздо раньше естественного прогрева двигателя.

Причин возникновения ошибки P0108 не так много, и связаны они с неисправностями или самого датчика абсолютного давления. или с его электрической цепью. Так, можно выделить следующие типовые причины, по которым ЭБУ выдает обозначенную ошибку:

Плохой контакт. Достаточно частая причина возникновения ошибки Р0108 состоит в том, что где-то в цепи сигнального провода, на его соединения (фишках) пропадает питание. Это может произойти по причине того, что в процессе вибрации автомобиля был утерян контакт. Также возможен вариант, что пайка сигнального провода потеряла механическую устойчивость, и проводок попросту отпал.Например, из некачественной пайки на заводе, постоянной вибрации, банально от старости.
Обрыв проводов питания датчика. Обычно это не происходит по естественным причинам. Обрыв проводов чаще всего случается в результате проведения каких-либо ремонтов (даже не обязательно связанных с датчиком абсолютного давления). Например, в результате неосторожных действий мастеров или непосредственно автовладельца проводок (или несколько проводов) были оборваны.
Короткое замыкание в цепи питания датчика. Обычно короткое замыкание происходит в результате повреждения изоляции проводов. Это могут быть как питающие, так и сигнальные провода. В первом случае датчик не будет работать вовсе, а во втором он будет выдавать некорректные данные.
Разгерметизация шлангов. В частности, шлангов и патрубков, которые идут к датчику абсолютного давления. Они могут потрескаться от старости или быть поврежденными из-за механических воздействий.
Засорение датчика. То есть, попадание внутрь различной грязи, мусора, отложений. Хуже, если в грязь добавлена какая-либо смазка.
Неполадки с датчиком абсолютного давления. Несмотря на то, что датчик является достаточно надежным устройством, все же могут возникнуть ситуации, когда он по каким-либо причинам (от старости, механических повреждений или попросту в результате заводского брака) выходит из строя. Как правило, он ломается не полностью, а лишь частично, то есть, выдает на электронный блок управления двигателем некорректную информацию.

Причин, которые могут вызвать ошибку ЭБУ с кодом Р0108, на самом деле не так много. Поэтому проверка узла не вызывает сложностей и много времени.

Практика эксплуатации МАП сенсора показывает, что нарушение его работоспособности нередко связано с неправильным монтажом. Необходимо понимать, что устанавливать прибор следует в точке, находящейся выше входного коллектора, а также рампы газового распределителя и фильтра тонкой очистки, к низу разъёмом (фишкой). Это исключает скопление пара, загрязнений и конденсата в корпусе датчика, повышает надёжность, корректность его работы.

Первыми признаками того, что МАП сенсор вышел из строя, являются:

произвольный переход с газа на бензин и обратно;
машина отказывается переходить на газ;
«плавающие обороты» на холостом ходу;
рывки при резком нажатии на акселератор;
потеря приемистости;
повышенный расход газа.

Помимо субъективной оценки можно применить «научный» подход с использованием вольтметра (для измерения напряжения) и медицинского шприца (для создания вакуума). Однако вряд ли найдётся много желающих утруждать себя подобным экспериментом.

Чаще всего причиной неполадки является пробой датчика давления, он перестаёт фиксировать изменение давления газа. Однако и датчик разрежения может дать сбой, например в том случае, если перепутаны шланги давления и разрежения. Но есть производители, которые объединяют эти датчики для управления одним контроллером, тогда подключить шланги к map sensor можно в любом порядке.

Замена вакуумного тройника (ремкомплекта) МАП-сенсора

Другой причиной может стать окисление проводов или утечка газа из-за износа резиновых уплотнителей (колец), потеря герметичности пластикового штуцера-тройника. Дефект не сложно обнаружить путём визуального контроля, а также исправить (в продаже имеется ремкомплект).

Большинство автомобилистов при возникновении малейших проблем с нормальной работой ГБО 4 поколения не стремятся проверить мап сенсор, а торопятся его поменять. В то же время во многих случаях есть реальная возможность «реанимировать» этот прибор, после чего он способен успешно проработать не один год. Таким образом, можно сэкономить порядка 3 тыс. рублей. Стоит ли игра свеч, каждый решает сам.

Хондавод

Группа: .Хондаводы. Сообщений: 660 Имя: Андрей Город: Улан-Удэ Машина: Accord CF4 SiR и Orthia 4wd

подскажите, каким образом проверить работоспособность MAP-датчика?и на что он влияет?<t>Хондавод

Группа: .Хондаводы. Сообщений: 221 Имя: Сергей Город: Иркутск Машина: Torneo F20B CF4 LEV 99 г. VTEC АКП

Проверь сигнальное напряжение датчика при заглушенном двигателе подсоедини вольтметр между клеммами SIG (+) и GND (-) разъема датчика. При включенном зажигании амплитуда сигнала должна лежать в пределах диапазона 2.5 ÷ 3.5 В.Теперь следует проверить исправность функционирования датчика при работающем силовом агрегате. Запусти двигатель и пронаблюдай за показаниями вольтметра по мере увеличения оборотов двигателя от холостых. Амплитуда сигнала должна нарастать по снижении глубины разрежения. На холостых оборотах глубина разрежения максимальна и сигнальное напряжение не должно подниматься выше 0.5 ÷ 1.5 В. по мере увеличения оборотов глубина разрежения падает, что должно вести к снижению амплитуды измеряемого сигнала.</t></tr>

Хондавод

Группа: .Хондаводы. Сообщений: 58 Имя: Сергей Город: Минск Машина: Rover216GSi (Honda Concerto) D16Z2

» . Амплитуда сигнала должна нарастать по снижении глубины разрежения . «и тут же: » . по мере увеличения оборотов глубина разрежения падает, что должно вести к снижению амплитуды измеряемого сигнала . «

</tr>

Хондавод

Группа: .Хондаводы. Сообщений: 58 Имя: Сергей Город: Минск Машина: Rover216GSi (Honda Concerto) D16Z2

</tr>

Хондод

Группа: .Хондаводы. Сообщений: 1.387 Имя: Евгений Город: Томск Машина: Partner ’00,D16A,AT,4WD

все у тебя нормально, показания в норме, подсоса воздуха нет</tr>

Ветер форума II-й степени

Группа: .Хондаводы. Сообщений: 3.415 Имя: Владимир Город: Воронеж Машина: Integra LA-DC-5

</td>

Немного не так. МАР — является в PGM-FI главным командным параметром наряду с оборотами при определении количества впрыскиваемого топлива. Топливные карты в мозгах мотора написаны в координатах обороты-показания МАР. При отказе МАР мозги ориентируются на положение дроссельной заслонки. При двойном отказе (и то и то) одновременно мотор не заводится — впрыска топлива нет. А тонкая коррекция ведется по лямбда-зонду.

Напряжение на выходе МАР меняется в диапазоне от 0,5-0,9 В при давлении на холостом ходу 250-280 мм ртутного столба до 4,5-4,8 В при заглушенном моторе и давлении 750-770 мм ртутного столба. Цифры приблизительные. Увидеть это изменение легко простым тестером.</tr>

Хондавод

Группа: .Хондаводы. Сообщений: 58 Имя: Сергей Город: Минск Машина: Rover216GSi (Honda Concerto) D16Z2

Такое шипение и нешипение это нормально ?!

Картинка из мануала приложена (там эта трубка под номером 7 и помечена крассным).</tr>

Ветеран фору II-й степени

Группа: .Хондаводы. Сообщений: 3.415 Имя: Владимир Город: Воронеж Машина: Integra LA-DC-5

Это клапан продувки угольного абсорбера системы улавливания паров бензина при неработающем моторе. Продувка включается при заводке мотора, но только на определенных оборотах — щас точно не помню — надо смотреть мануал.</tr>

Хондавод

Ѓппа: .Хондаводы. Сообщений: 58 Имя: Сергей Город: Минск Машина: Rover216GSi (Honda Concerto) D16Z2

</td>Вот ещё с мануала схема (49Кб)</tr>

Хондавод

Грпа: .Хондаводы. общений: 660 Имя: Андрей Город: Улан-Удэ Машина: Accord CF4 SiR и Orthia 4wd

Поскольку каждый двигатель имеет свои индивидуальные особенности, начиная от разного содержания вакуума во впускных коллекторах и заканчивая расхождением в объемах, а также количество цилиндров, с помощью встроенного краника можно произвести настройку датчика на работу с каждым типом двигателя. Одним из главных преимуществ такого прибора является его увеличенный диапазон работы, а также наибольшая чувствительность. Для того чтобы воздух смог пульсировать во впускном коллекторе двигателя внутреннего сгорания, был применен пьезоэлемент. Таким образом, согласующие и усиливающие электронные компоненты, могли уже не использоваться. Причем пьезолемент отличается тем, что может с высокой скоростью отслеживать процессы.

Обычные датчики не способны на такие функции, поскольку пьезоэлемент не искажает сигнал, а с обычными устройствами возникает проблема с тем, что они очень долго восстанавливают нулевую фазу. Из-за того, что простые приборы не успевают восстановить свое исходное положение, то данные о впускном коллекторе двигателя внутреннего сгорания отображаются неверно на осциллограмме.

Этот датчик позволяет быстро определить правильную установку ремня ГРМ, исправность катализатора, разрушение шкива коленвала и/или его смещение.

Эталон давления в цилиндрах

Цепь перескочилана 2 зуба

Эталон ВМТ и ДПКВ

Провернут шкив КВ

Эталон.Прокрутка стартером

Все газобаллонное оборудование автомобиля управляется газовым электронным мозгом (ЭБУ). Принцип работы датчика давления построен на физических свойствах газа. А именно: чем меньше температура газа, тем больше его плотность. И наоборот, чем выше температура газа, тем меньше его плотность.

В зависимости от температуры газа и его давления, а также переданных на ЭБУ показаний, электронный блок производит корректировку работы форсунок. Следует понимать, что при некорректных показаниях сенсора будет осуществляться неверное дозирование топлива на форсунки. В следствие этого вся система ГБО будет работать со сбоями.

В блоке управления устанавливаются критические значения температуры газа, при достижении которых автомобиль будет переведен на бензин и продолжит работу на бензине.
