Моменты затяжки резьбовых соединений при ремонте лада калина с 2004 года

Снятие и ремонт головки блока цилиндров автомобиля «Ока»

Единственной моделью особо малого класса, оснащенных двухцилиндровым мотором, которая выпускалась Волжским автомобильным заводом (а также СеАЗ и КамАЗ) была ВАЗ «Ока» и ее модификации.

Несмотря на то, что цилиндров было только два, концептуально мотор этой машинки не отличался от двигателей других версий ВАЗ. Это была хорошо проработанная силовая установка с жидкостным с-мой охлаждения, электронной с-мой зажигания, ГРМ с верхним расположением распред. вала и ременным приводом, карбюраторной системой питания. От мотора той же ВАЗ-2108 силовой агрегат «Оки» отличался, по сути, только количеством цилиндров. А это значит, что эта установка требовала того же обслуживания, что и «восьмерочная».

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Затягиваем болты на двигателе правильно

В приведённой ниже таблице мы обозначили моменты затяжки всех резьбовых соединений на двигателе ВАЗ-2112.

Двигатель
Болт крепления головки цилиндров
М12х1,25
Болты крепления ГБЦ необходимо затягивать в четыре приема: 1 – моментом 20 Н·м (2 кгс); 2 – моментом 69,4–85,7 (7,1–8,7 кгс); 3 – довернуть на 90°; 4 – снова довернуть на 90°.
Гайка шпильки крепления впускной трубы и выпускного коллектора
М8
20,87–25,77 (2,13–2,63)
Гайка крепления натяжного ролика
М10×1,25
33,23–41,16 (3,4–4,2)
Гайка шпильки крепления корпуса подшипников распределительного вала
М8
18,38–22,64 (1,87–2,31)
Болт крепления шкива распределительного вала
М10
67,42–83,3 (6,88–8,5)
Болт крепления корпуса вспомогательных агрегатов
М6
6,66–8,23 (0,68–0,84)
Гайка шпильки крепления выпускного патрубка рубашки охлаждения
М8
15,97–22,64 (1,63–2,31)
Болт крепления крышек коренных подшипников
М10х1,25
68,31–84,38 (6,97–8,61)
Болт крепления масляного картера
М6
5,15–8,23 (0,52–0,84)
Гайка болта крышки шатуна
М9х1
43,32–53,51 (4,42–5,46)
Болт крепления маховика
М10х1,25
60,96–87,42 (6,22–8,92)
Болт крепления насоса охлаждающей жидкости
М6
7,64–8,01 (0,78–0,82)
Болт крепления шкива коленчатого вала
M12х1,25
97,9–108,78 (9,9–11,1)
Болт крепления подводящей трубы насоса охлаждающей жидкости
М6
4,17–5,15 (0,425–0,525)
Гайка крепления приемной трубы глушителя
М8×1,25
20,87–25,77 (2,13–2,63)
Гайка крепления фланца дополнительного глушителя
М8×1,25
15,97–22,64 (1,63–2,31)
Гайка крепления троса сцепления к кронштейну двигателя
М12х1
14,7–19,6 (1,5–2,0)
Болт крепления кронштейна передней опоры подвески двигателя
М10х1,25
32,2–51,9 (3,3–5,5)
Гайка болта крепления передней опоры подвески двигателя
М10
41,65–51,45 (4,25–5,25)
Гайка болта крепления левой опоры подвески силового агрегата
М10
41,65–51,45 (4,25–5,25)
Гайка крепления кронштейна левой опоры подвески силового агрегата
М10
31,85–51,45 (3,25–5,25)
Болт крепления задней опоры подвески силового агрегата
М10х1,25
27,44–34 (2,8–3,47)
Гайка болта крепления кронштейна задней опоры подвески силового агрегата
М12
60,7–98 (6,2–10)
Болт крепления маслоприемника к крышке коренного подшипника
М6
8,33–10,29 (0,85–1,05)
Болт крепления маслоприемника к насосу
М6
6,86–8,23 (0,7–0,84)
Болт крепления масляного насоса
М6
8,33–10,29 (0,85–1,05)
Болт крепления корпуса масляного насоса
М6
7,2–9,2 (0,735–0,94)
Пробка редукционного клапана масляного насоса
М16х1,5
45,5–73,5 (4,64–7,5)
Штуцер масляного фильтра
М20×1,5
37,48–87,47 (3,8–8,9)
Датчик контрольной лампы давления масла
М14х1,5
24–27 (2,45–2,75)
Гайка крепления карбюратора
М8
12,8–15,9 (1,3–1,6)
Гайка крепления крышки головки цилиндров
М6
1,96–4,6 (0,2–0,47)

Инструмент для замеров

Несмотря на то, что выполнение работ по правилам затяжки требует специального подхода, однако большого количества времени подобная процедура не займёт.

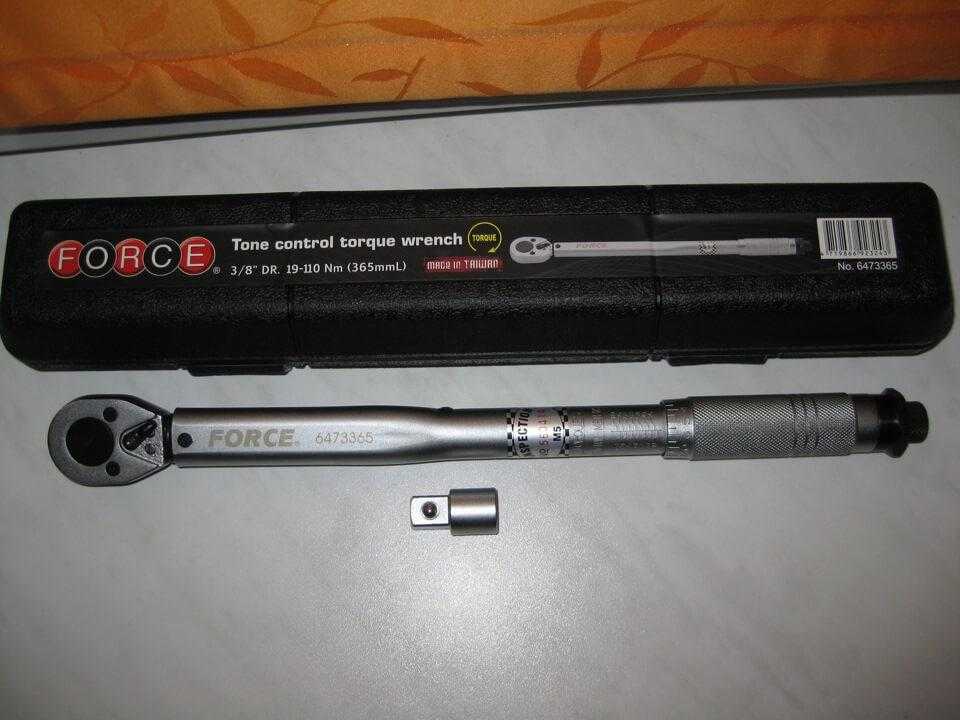

Единственное, что потребуется для выполнения подобных работ – это динамометрический ключ.

Такой ключ используют для производства замера момента затяжки.

Неисправности: причины, устранение

Как и все ДВС с механической регулировкой зазоров клапанов, мотор 11186 требует периодической регулировки этой характеристики. Кроме этого, в ходе эксплуатации выявлены характерные «болезни» именно этой версии силового привода:

Ремень ГРМ 3/50
АКБ 1/20
Зазоры клапанов 2/20
Вентиляция картера 2/20
Ремни, приводящие в действие навесное оборудование 2/20
Топливопровод и крышка бака 2/40
Масло моторное 1/10
Фильтр (масляный) 1/10
Фильтр (воздушный) 1 – 2/40
Фильтр (топливный) 4/40
Фитинги и шланги обогрева/охлаждения 2/40
ОЖ 2/40
Датчик кислородный 100
Свечи зажигания 1 – 2/20
Коллектор выпускной 1
Загиб клапанов обрыв ГРМ ремня периодический контроль износа
Перебои системы зажигания поломка соответствующего блока замена модуля зажигания
Повышенный расход масла выработка коренных вкладышей

залегшие кольца поршня

При ремонте поршневой и КШМ рекомендуется использовать оригинальные комплектующие производителя АвтоВАЗ. Поскольку только у него применяются специальные технологии упрочнения конструкционных материалов. У сторонних фирм металл может быть «сырым», ресурс таких расходников не поддается анализу.

Порядок действий

Запасшись всем необходимым, можно приступать к работам.

Последовательность действий такая:

Ставим «Оку» в гараж или на ровную площадку, обездвиживаем, снимаем клемму с АКБ;
Сливаем с системы охлаждения ОЖ (подставляем емкость под сливные пробки, выкручиваем их и дожидаемся, пока жидкость стечет. Ставим на место пробки и затягиваем);
Демонтируем корпус воздушного фильтра. Горловину карбюратора накрываем ветошью. Отсоединяем от него тросики дроссельной и воздушной заслонок, снимаем механизм привода газа с рычагом и кронштейном его крепления, а также топливные патрубки и провод электромагнитного клапана ХХ;

Снимаем защитную крышку привода ГРМ. Устанавливаем метки на коленвале и распред

вале (особенно это важно при частичной разборке);
Послабляем затяжку натяжного ролика, чтобы он послабил натяжку привода, и ремень скидываем с колеса распределительного вала;
Отсоединяем топливный патрубок от бензонасоса. Выкручиваем крепежи насоса и снимаем его;

Отсоединяем патрубки от клапанной крышки, откручиваем ее крепление и снимаем;

Откручиваем гайки датчика момента искрообразования, отсоединяем от него провода, и отводим вбок

Также скидываем провода высокого напряжения со свечек;
Откручиваем крепежный болт корпуса вспомогательных агрегатов;

Откручиваем крепежный болт зубчатого колеса распред.вала и стягиваем его (аккуратно, чтобы не упустить шпонку). Также демонтируем натяжной ролик;

В верхней части выкручиваем крепеж задней крышки привода ГРМ и отгибаем ее в сторону;

Выкручиваем гайки крепления выхлопных труб и стягиваем их со шпилек;

Скидываем патрубок от вакуумного регулятора;
Откручиваем верхнюю планку, используемую для натяжки ремня генератора;

Отсоединяем патрубки системы охлаждения, подходящие к головке;

Далее все зависит от того, для чего ГБЦ снимается. Если планируется лишь замена прокладки под головкой, то дальше демонтировать ничего не нужно. Просто выкручиваем крепежные болты ГБЦ и снимаем ее с блока вместе с установленным распределительным валом, впускным коллектором, меняем прокладку и собираем все обратно. При этом после сборочных работ регулировка клапанов не потребуется, поскольку распред. вал не снимался. А вот если все демонтируется для проведения ремонта, к примеру, планируется на «Оке» замена клапанов, то болты крепления пока не выкручиваем, а продолжаем разбирать дальше;

Откручиваем крышку подшипников распределительного вала, снимаем ее;
Извлекаем распределительные вал;
И только после этого выкручиваем болты крепления ГБЦ, после чего демонтируем ее с авто;

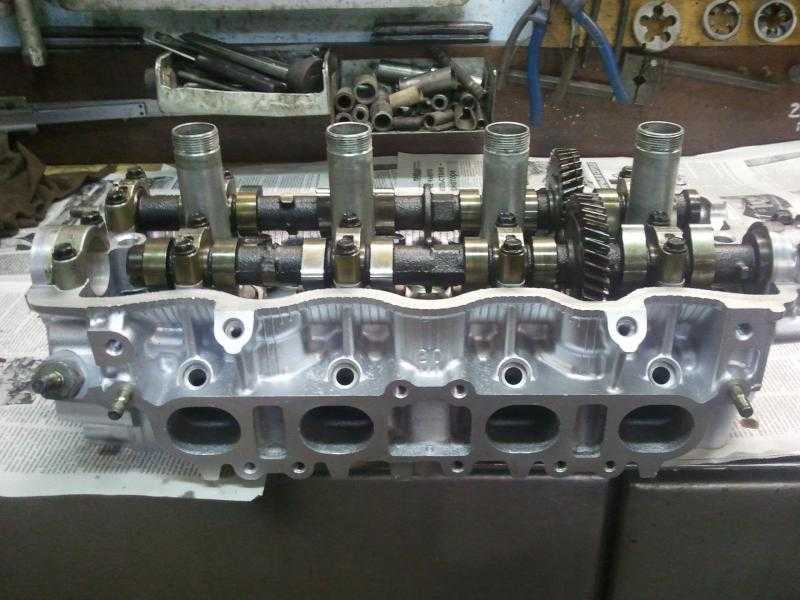

А далее уже выполняются ремонтные работы. Но для этого сначала от головки отсоединяется впускной коллектор. Затем извлекаются толкатели вместе с регулировочными шайбами. Дальше для разборки потребуется приспособление для рассухаривания и засухаривания клапанов, чтобы снять их, после чего выполняются ремонтные работы – замена направляющих втулок клапанов, самих клапанов, их притирка и прочее.

Плюсы и минусы

Основным преимуществом мотора является тот факт, что производителю уже удалось увеличить мощность до 64,2 кВт. Помимо того, допускается форсировка мотора без потери эксплуатационного ресурса. То есть, владельцу не придется делать капитальный ремонт чаще установленных сроков.

Минусами ДВС 11186 являются:

  • «встреча» поршня с клапаном в случае обрыва ременного привода ГРМ;
  • периодическая регулировка клапанов;
  • не ремонтопригодный блок зажигания.

Преимуществами мотора в сравнении с существующими на момент его создания версиями ДВС производителя АвтоВАЗ являются:

  • капремонт своими руками после выработки ресурса поршневой группы минимум 3 раза различными ремкомплектами;
  • увеличенные объемы камер сгорания;
  • встроенная система охлаждения поршней;
  • навесное крепится кронштейнами, имеет автоматические натяжители;
  • модернизация ГБЦ и коленвала;
  • облегчение поршневой и КШМ;
  • использование деталей от существующих двигателей.

Потому при ремонте и тюнинге не возникает проблем с запчастями и комплектующими. Техобслуживание дешевле, чем у движков иностранного производства.

Особенности сборки

После восстановления головка устанавливается на место (не забываем заменить прокладку ГБЦ), и все собирается обратно. Но есть некоторые нюансы при сборке, и самый важный из них – порядок затяжки головки блока цилиндров. Если его не соблюдать – высока вероятность того, что головка ненадежно будет посажена, ее может повести или же произойдет пробой прокладки.

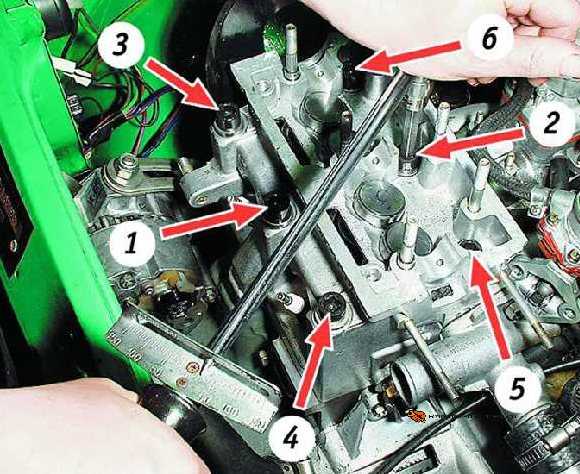

Порядок затяжки болтов головки блока на «Оке» показан на фото:

Отметим также, что затяжка выполняется в несколько подходов и обязательно с использованием динамометрического ключа:

  1. Затягиваем по указанному порядку все болты, создавая усилие в 20 Н/м;
  2. При втором подходе усилие должно составлять 70-85 Н/м;
  3. Выполняя третий подход, доворачиваем болты на 90 град.;
  4. Последний подход – еще раз доворачиваем на 90 град.;

В процессе сборки также обращаем внимание на состояние сальников распред. вала и при надобности их заменяем

Затягиваем болты на двигателе правильно

The following two tabs change content below.

Об эксперте:

Fan-avto

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

В приведённой ниже таблице мы обозначили моменты затяжки всех резьбовых соединений на двигателе ВАЗ-2112.

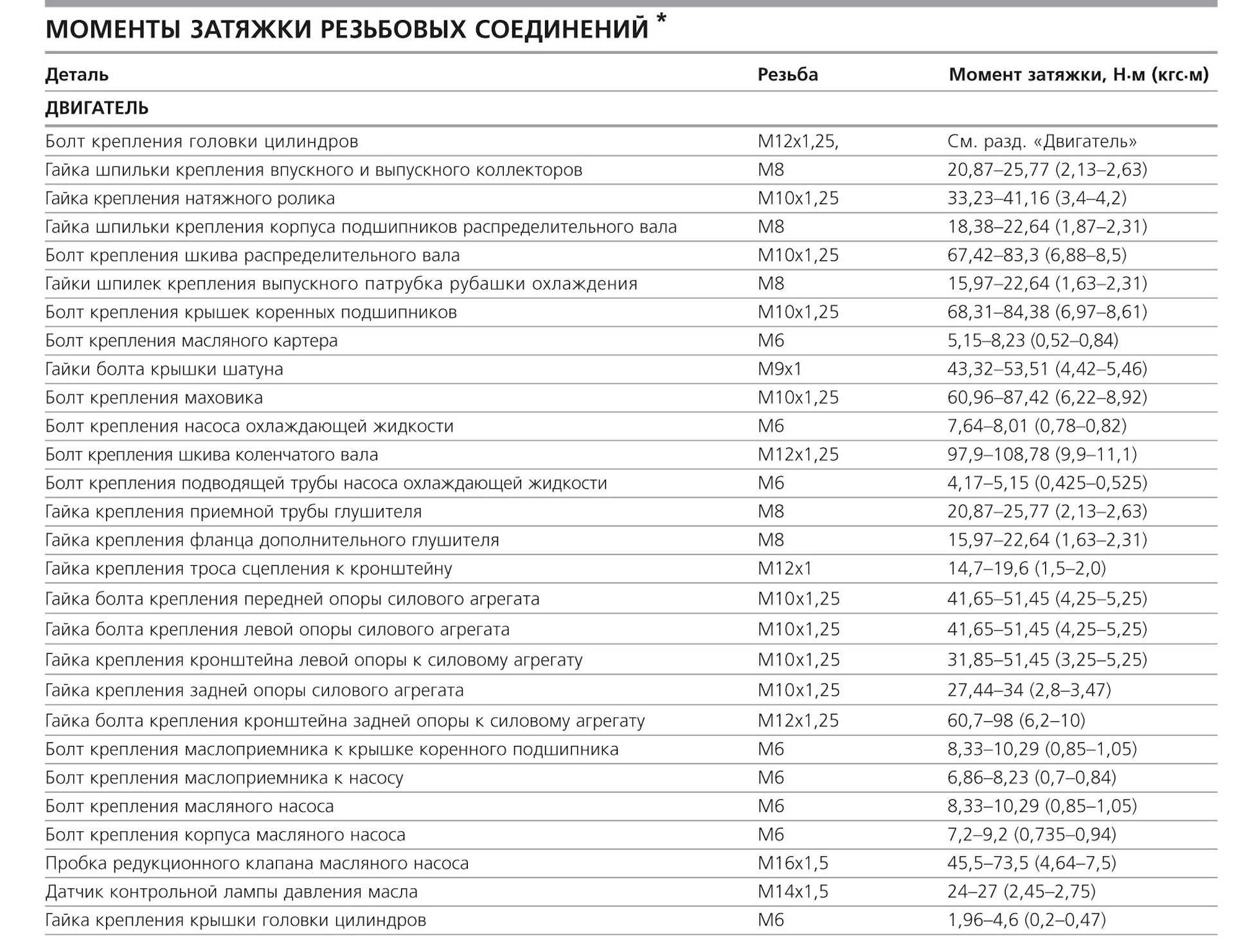

Момент затяжки резьбовых соединений (таблица)

Деталь Резьба Момент затяжки, Н·м (кгс·м)

Двигатель
Болт крепления головки цилиндров М12х1,25 Болты крепления ГБЦ необходимо затягивать в четыре приема: 1 – моментом 20 Н·м (2 кгс); 2 – моментом 69,4–85,7 (7,1–8,7 кгс); 3 – довернуть на 90°; 4 – снова довернуть на 90°.
Гайка шпильки крепления впускной трубы и выпускного коллектора М8 20,87–25,77 (2,13–2,63)
Гайка крепления натяжного ролика М10×1,25 33,23–41,16 (3,4–4,2)
Гайка шпильки крепления корпуса подшипников распределительного вала М8 18,38–22,64 (1,87–2,31)
Болт крепления шкива распределительного вала М10 67,42–83,3 (6,88–8,5)
Болт крепления корпуса вспомогательных агрегатов М6 6,66–8,23 (0,68–0,84)
Гайка шпильки крепления выпускного патрубка рубашки охлаждения М8 15,97–22,64 (1,63–2,31)
Болт крепления крышек коренных подшипников М10х1,25 68,31–84,38 (6,97–8,61)
Болт крепления масляного картера М6 5,15–8,23 (0,52–0,84)
Гайка болта крышки шатуна М9х1 43,32–53,51 (4,42–5,46)
Болт крепления маховика М10х1,25 60,96–87,42 (6,22–8,92)
Болт крепления насоса охлаждающей жидкости М6 7,64–8,01 (0,78–0,82)
Болт крепления шкива коленчатого вала M12х1,25 97,9–108,78 (9,9–11,1)
Болт крепления подводящей трубы насоса охлаждающей жидкости М6 4,17–5,15 (0,425–0,525)
Гайка крепления приемной трубы глушителя М8×1,25 20,87–25,77 (2,13–2,63)
Гайка крепления фланца дополнительного глушителя М8×1,25 15,97–22,64 (1,63–2,31)
Гайка крепления троса сцепления к кронштейну двигателя М12х1 14,7–19,6 (1,5–2,0)
Болт крепления кронштейна передней опоры подвески двигателя М10х1,25 32,2–51,9 (3,3–5,5)
Гайка болта крепления передней опоры подвески двигателя М10 41,65–51,45 (4,25–5,25)
Гайка болта крепления левой опоры подвески силового агрегата М10 41,65–51,45 (4,25–5,25)
Гайка крепления кронштейна левой опоры подвески силового агрегата М10 31,85–51,45 (3,25–5,25)
Болт крепления задней опоры подвески силового агрегата М10х1,25 27,44–34 (2,8–3,47)
Гайка болта крепления кронштейна задней опоры подвески силового агрегата М12 60,7–98 (6,2–10)
Болт крепления маслоприемника к крышке коренного подшипника М6 8,33–10,29 (0,85–1,05)
Болт крепления маслоприемника к насосу М6 6,86–8,23 (0,7–0,84)
Болт крепления масляного насоса М6 8,33–10,29 (0,85–1,05)
Болт крепления корпуса масляного насоса М6 7,2–9,2 (0,735–0,94)
Пробка редукционного клапана масляного насоса М16х1,5 45,5–73,5 (4,64–7,5)
Штуцер масляного фильтра М20×1,5 37,48–87,47 (3,8–8,9)
Датчик контрольной лампы давления масла М14х1,5 24–27 (2,45–2,75)
Гайка крепления карбюратора М8 12,8–15,9 (1,3–1,6)
Гайка крепления крышки головки цилиндров М6 1,96–4,6 (0,2–0,47)

Инструмент для замеров

Несмотря на то, что выполнение работ по правилам затяжки требует специального подхода, однако большого количества времени подобная процедура не займёт.

Единственное, что потребуется для выполнения подобных работ – это динамометрический ключ.

Такой ключ используют для производства замера момента затяжки.

Как затянуть ступичную гайку без динамометрического ключа

Многие автолюбители при ремонте своего автомобиля считают не целесообразным приобретать динамометрические ключи или другие специализированные приспособления (съемники и прочее). Имеется хороший способ, чтобы затянуть крепление с нужной силой, без применения динамометра. Потребуются следующие приспособления:

1. Трещотка с головкой под контргайку; 2. Труба для удлинения трещотки для создания требуемого «плеча» ; 3. Рулетка; 4. Маркер; 5. Груз, с возможностью подвесить на «плечо» (например, гиря 32 кг).

Суть метода заключается в расчете момента по формуле из начальных классов физики:

P — прикладываемая сила, Н; l — расстояние от ступицы до точки приложения силы – «плечо», м. Готовая формула для нашего случая будет следующей:

P1 = (M2 100)/(M1 10) (10 (или 9,8) — в переводе на Ньютоны), где

P1 — расстояние, на которое крепится грузило на «плечо» относительно точки кручения, см; M1 — масса груза, кг; M2 — требуемый момент, Н м.

Пример расчета для автомобиля Форд Фокус 2

P1 = (M2 100)/(M1 10) ( 10 (или 9,8) = (45 100)/(32 10) = 4500/320 = 14 см. Вывод: для обеспечения момента затяжки 45 Н м потребуется грузило массой 32 кг, расположенный на трубе на расстоянии 14 см.

Последовательность действий:

  1. Предварительно накручиваем контргайку и слегка подтягиваем.
  2. Отмечаем расстояние 14 см, там, где должна висеть тяга;
  3. Придерживаем трещотку одной рукой, а другой навешиваем грузило, тем самым затягиваем крепление;
  4. Операция продолжается до тех пор, пока крепеж под весом не перестанет затягиваться, это значит, что мы достигли необходимого усилия. Точность +/- 5%.

Полезные видео

Как обойтись без динамометрического ключа:

Правильная затяжка ступичной гайки:

Такое параметр, как момент затяжки переднего ступичного подшипника является крайне важным, ибо, если он не выдержан, у автомобиля начнутся серьезные проблемы. Прежде всего, в салоне появится неприятный стук, который будет доноситься из-под колес во время преодоления различных кочек и ям.

Применяемый инструментарий

Из оборудования необходим динамометрический ключ с калибровкой усилия под конкретный автомобиль (на разных машинах момент затяжки креплений может существенно отличаться), торцевая головка нужного размера, которая подходит к конкретному виду крепежа.

Итак, динамометрические ключи бывают нескольких видов:

  • щелчковый;
  • стрелочный;
  • цифровой;
  • иные приспособления.

Щелчковый ключ

Щелчковый (также предельный или пружинный) ключ применяется для быстрой затяжки резьбовых соединений с заданным крутящим моментом. При достижении нужного усилия, внутри ключа срабатывает пружинный механизм, в следствии чего слышен щелчок, свидетельствующий об необходимости прекращения затяжки текущим моментом (усилием). Погрешность такого ключа не превышает 4% (при условии корректного хранения и использования).

Стрелочный ключ

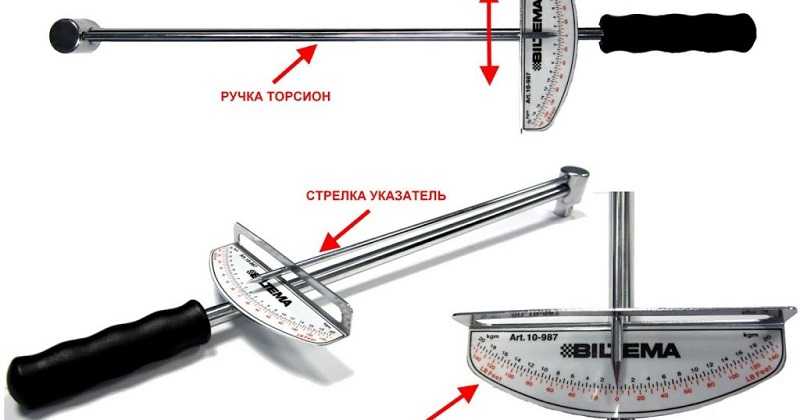

Стрелочный (торсионный) ключ являет собой рычаг со стрелкой и шкалой усилия (или индикатором часового вида), что делает его самым простым в использовании. При использовании такого ключа стрелка указывает на текущий момент затяжки при проворачивании рычага. Из минусов таких ключей стоит отметить довольно большую погрешность (от 5 до 20%), и со временем сталь утрачивает свою упругость, что делает невозможным его регулировку.

Цифровой ключ

Цифровой ключ (или цифровой адаптер) является самым точным инструментом в своей категории – его погрешность составляет всего 1%. Поэтому такие ключи часто используют при монтаже «ответственных» резьбовых соединений.

Иные приспособления

Самодельными динамометрическими ключами пользуются тогда, когда других приспособлений под рукой не имеется – обычно это самодельные механизмы, состоящие из трещотки и старых пружинных весов или современных цифровых. Но погрешность таких приспособлений намного выше, чем заводские ключи – это обусловлено неправильной калибровкой усилия.

Назначение и строение ГБЦ

Современные автомобили в подавляющем большинстве используют различные виды топлива для совершения работы за счет его сгорания. Воспламенение воздушно-топливной смеси происходит в двигателе внутреннего сгорания.

При детонации топлива в камере сгорания происходит «взрыв» смеси и при этом выделяется газы, которые и толкают поршень к нижней мертвой точке. Чтобы работа двигателя была корректна, все отработавшие газы через выпускной коллектор выводятся в атмосферу. Для этого в конструкции двигателя предусмотрена система газораспределения

Наиболее важной составляющей этого механизма является головка блока цилиндров

Головка блока цилиндров механизма газораспределения предназначена для обеспечения герметичности между поршнем и поверхностью камеры сгорания двигателя.

В зависимости от конструкции автомобильного двигателя, головки блока цилиндров могут изготавливаться из чугуна или более легкого алюминия. Форму ГБЦ обычно придают путем литья. Конструктивные особенности могут быть различны, но в основном головка содержит такие части, как:

  • камеры сгорания;
  • клапана (различают впускные и выпускные, в соответствие с их назначением – впускные открывают доступ рабочей смеси из топлива и воздуха в цилиндр, выпускные – осуществляют вентиляцию цилиндра за счет выталкивания поршнем отработавших газов в выпускной коллектор);
  • участок газораспределительного механизма;
  • рубашка охлаждения;
  • отливка для форсунок или свечей зажигания;
  • масляные каналы.

Между блоком цилиндров и головкой обычно устанавливается прокладка, которая не допускает прорыва газов из-под камеры сгорания, а также масла и охлаждающей жидкости из каналов, соединяющие ГБЦ и сам блок.

О силах, действующих на ГБЦ во время работы мотора

При работе мотора автомобиля, головка подвергается воздействию высокого давления (за счет такта сжатия в камере сгорания давление может достигать до 15 атмосфер), высокой температуры сгорания смеси (около 550-600 ºС), вибрации со стороны кривошипно-шатунного механизма.

Между блоком цилиндров и головкой устанавливается прокладка, которая имеет определенную толщину – при затягивании болтов крепления головки, эта толщина уменьшается (дает усадку) и ГБЦ плотно прилегает к корпусу двигателя. Но во время затяжки, головка имеет свойство деформироваться на тысячные доли миллиметра, поэтому болты всегда заворачивают в определенном порядке.

Силы, действующие на ГБЦ во время затягивания болтов

В процессе затягивания болтов в местах их крепления давление на поверхность значительно повышается, что в свою очередь приводит к V- образной деформации «подошвы». При не соблюдении порядка затягивания, а также с не регламентированным моментом (усилием), монтаж головки может привести к прогоранию прокладки в следствии прорыва газов, что поведет за собой более серьезные последствия.

Обзор двигателя ВАЗ-21116 автомобиля Лада Гранта Лифтбек

Двигатель ВАЗ-21116 автомобиля Лада Гранта Лифтбек — рабочим объемом 1,6 л, восьмиклапанный, создан на базе двигателя ВАЗ-2111. Он имеет увеличенный по высоте на 2,3 мм блок цилиндров и оригинальный коленчатый вал.

Диаметр цилиндров оставлен прежний — 82 мм, ход поршня увеличен до 75,6 мм в отличие от 71 мм у базового двигателя. В опорах коренных подшипников установлены масляные форсунки.

Рис.12. Поперечный разрез двигателя ВАЗ-21116 автомобиля Лада Гранта объемом 1,6 л.

1 — пробка сливного отверстия поддона картера; 2 – поддон картера двигателя 3 коленчатый вал; 4 масляный фильтр; 5 — каталитический коллектор; 6 — насос охлаждающей жидкости; 7 — поршень; 8 — датчик концентрации кислорода; 9 — прокладка впускного трубопровода и выпускного коллектора; 10 — впускной трубопровод; 11 — форсунка; 12 — диагностический штуцер топливной рампы; 13 ресивер; 14 — кронштейн крепления наконечника оболочки троса; 15 – крышка головки блока цилиндров; 16 – корпус подшипников распределительных валов; 17 — распределительный вал; 18 — шланг системы вентиляции картера; 19 — толкатель клапана; 20 — головка блока цилиндров; 21 болт крепления головки к блоку цилиндров; 22 — клапан; 23 — свеча; 24 — прокладка головки блока цилиндров; 25 — верхнее компрессионное кольцо; 26 — нижнее компрессионное кольцо; 27 — маслосъемное кольцо; 28 — поршневой палец; 29 — штуцер для установки указателя уровня масла; 30 — шатун; 31 маховик; 32 блок цилиндров; 33 прокладка поддона картера; 34 — указатель уровня масла; 35 — маслозаборник

В головке блока цилиндров двигателя Лада Гранта Лифтбек ВАЗ-2190 находятся один распределительный вал, восемь клапанов и восемь толкателей клапанов с регулировочными шайбами. Опоры распределительного вала выполнены в головке.

К верхней плоскости головки болтами крепятся два корпуса подшипников распределительного вала. Сверху газораспределительный механизм закрыт крышкой с маслозаливной горловиной.

В заглушке головки блока цилиндров установлен датчик положения распределительного вала, а на заднем конце вала установлен штифт, предназначенный для определения датчиком положения вала.

Привод распределительного вала и насоса охлаждающей жидкости осуществляется зубчатым ремнем от зубчатого шкива, установленного на коленчатом вале двигателя. Натяжение ремня и направление его движения по шкивам осуществляется натяжным роликом.

Снятие и установка головки блока цилиндров двигателя ВАЗ-21116 автомобиля Лада Гранта Лифтбек

Работы по снятию головки блока цилиндров Лада Гранта:

– Сливаем из двигателя охлаждающую жидкость.

– Снимаем наконечники высоковольтных проводов со свечей.

– Снимаем крышку головки блока цилиндров.

– Снимаем шкив распределительного вала.

– Болты крепления головки блока доступны при установленном распредвале, но необходим торцовый ключ со специальной головкой.

– Головку блока цилиндров Лада Гранта ВАЗ-2190 можно снять в сборе с ресивером и выпускным коллектором. Но если головку снимают для ее ремонта, то ее лучше предварительно разобрать.

– Снимая корпус термостата со шпилек головки блока цилиндров.

– Отворачиваем гайку и болт верхнего крепления задней крышки ремня привода ГРМ.

– Равномерно, в несколько приемов, отворачиваем 10 болтов крепления головки блока цилиндров.

– Немного оттянув в сторону заднюю крышку ремня привода ГРМ, снимаем головку блока цилиндров.

– Снимаем прокладку головки блока цилиндров и вынимаем две направляющие втулки из посадочных мест.

Работы по установке головки блока цилиндров Лада Гранта ВАЗ-2190:

– Промываем головку блока цилиндров от грязи и отложений керосином или дизельным топливом.

– Удаляем из резьбовых отверстий блока цилиндров (под болты крепления головки блока) остатки масла и охлаждающей жидкости.

– Отчищаем привалочные плоскости головки и блока цилиндров от остатков старой прокладки, обезжириваем плоскости растворителем.

– При установке головки блока цилиндров всегда используйте новую прокладку. Попадание масла на поверхность прокладки не допускается.

– Устанавливаем направляющие втулки головки в посадочные места блока цилиндров.

– Укладываем на блок цилиндров прокладку, при этом направляющие втулки должны войти в соответствующие отверстия прокладки.

– Устанавливаем на блок цилиндров головку. Слегка перемещая головку из стороны в сторону, добиваемся того, чтобы направляющие втулки вошли в соответствующие отверстия головки.

Техобслуживание

В соответствии с регламентом производителя двигатель 11186 необходимо обслуживать в следующем порядке:

Расход масла максимум 1 л/1000 км
Моторное масло для 11186 5W-30 и 10W-30
Объем масла моторного 3,5 л
Температура рабочая 95°
Ресурс мотора заявленный 150000 км
Регулировка клапанов шайбы между кулачками распредвала и толкателями
Система охлаждения принудительная, антифриз/тосол
Количество ОЖ 7,8 л
Помпа крыльчатка из полимера
Свечи на 11186 BPR6ES, А17ДВРМ
Зазор между электродами свечи 1,1 мм
Ремень ГРМ 163 зуба, шаг 8 мм, ширина ремня 26,7 мм
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр номер по каталогу 90915-10001
Маховик от 2110, стальной венец, надетый на чугунное тело
Болты крепления маховика коробка МТ – М10х1,25 мм, длина 26 мм, проточка 11 мм
Маслосъемные колпачки код 90913-02090 впускные светлые
Компрессия 13 бар
Обороты ХХ 650 – 750 мин -1
Усилие затягивания резьбовых соединений свеча – 18 Нм
Объект техобслуживания Время (год) или пробег (1000 км),

что наступает раньше

Именно на такую периодичность обслуживания рассчитано устройство ДВС 11186.

Таблица затяжки

Чтобы точно понимать, какие именно усилие нужно прикладывать для того или иного крепления, оптимально для начала заглянуть в технический паспорт и руководство по эксплуатации. Для особенно важных узлов производитель обязательно указывает момент затяжки.

Если этих значений в документах нет, тогда действовать примерно или ориентироваться по приблизительным оценкам не стоит. Для таких ситуаций предусмотрена специальная таблица затяжки для болтовых соединений. Она универсальная, что позволяет применять её в различных ситуациях.

Работать с таблицей несложно. Для этого нужно сопоставить резьбу и шаг, который измеряется в миллиметрах, с классом прочности болтов. Класс прочности варьируется в пределах от 4,6 до 12,9. Резьба с шагом бывает от 5/0,8 до 42/4,5.

Момент затяжки для колесных болтов

Бывает после выполнения ремонтных работ ходовой части автомобиля, когда кажется, что самая трудная работа осталась позади и осталось лишь прикрутить колесо мы не рассчитав своих сил заламываем болт или шпильку.

Чтобы избежать такого рода проблем, нам не плохо было бы обзавестись динамометрическим ключом и знать усилие затяжки крепежей для нашего автомобиля.

Также это важно знать и чтобы не слишком слабо затянуть, потеря колеса при движении чревата намного худшими проблемами.
МОМЕНТ ЗАТЯЖКИ БОЛТОВ НА КОЛЕСАХ ЛЕГКОВЫХ АВТОМОБИЛЕЙ
Время на чтение: 3 минуты

После выполнения ремонтных работ ходовой части автомобиля многим новичкам кажется, что самая трудная часть работы осталась позади. Но чтобы прикрутить колесо, некоторые, не рассчитывая собственных сил, заламывают болт или шпильку. Эта проблема актуальна среди многих водителей. Для избежания неблагоприятных последствий необходимо приобрести динамометрический ключ, а также освоить навыки.

Что нужно, чтобы правильно затянуть колесные болты

Многие часто задаются вопросом, с каким усилием затягивать колесные гайки можно в домашних условиях. Вроде этот процесс с первого взгляда кажется достаточно простым.

Прежде чем приступить к поэтапному действию, человек должен подготовить определенные инструменты. Очень часто автовладельцы самостоятельно выполняют эти действия в домашних условиях и, не рассчитывая своих сил, срывают резьбу.

Это происходит из-за того, что новичок достаточно сильно надавливает на болты.

Момент затяжки колесных болтов осуществляется с подготовкой необходимых инструментов. Чтобы выполнить процесс грамотно, необходимо приобрести специальный динамометрический ключ. Без этого инструмента сложно представить процесс затяжки болтов.

Как отполировать лобовое стекло своими руками видео

Как правило, пневмогайковерт регулирует момент затяжки элементов на конструкции. Если не затянутый болт выступает в передней части, тогда во время перемещения на транспортном средстве будет ощущаться дискомфорт. То есть машину будет немного «трясти». Ведь основная нагрузка приходится на рулевое колесо.

Процесс затягивания колесных болтов: поэтапные действия

Чтобы конструкции надежно были зафиксированы с необходимым моментом, существует специальная таблица затяжки болтов динамометрическим ключом. Например, если их количество четыре (1-3-4-2), 5 болтов (1-4-2-5-3) или 6 болтов (1-4-5-2-3-6).

Сам процесс осуществляется следующим образом:

  • Требуется надеть колесо на выступ центральной части ступицы, и поставить направляющие шпильки напротив соответствующих отверстий.
  • Далее придется вручную закрутить болты достаточно крепко, чтобы колесо не соскочило с места.
  • После выполнения всех действий необходимо взять инструмент с выставленным моментом и затянуть колеса в правильном порядке.

Какая сила и момент затяжки должны быть

Грамотная затяжка гаек колес легковых автомобилей осуществляется при помощи динамометрического ключа. На нем можно установить необходимый момент затяжки гаек. Если усилие будет его превышать, тогда ключ начнет проскальзывать. Определив, с какой силой придется затягивать гайки на колесах, можно приобрести данный инструмент. Стоимость такой разработки начинается от 1400 рублей* и выше.

Таблица затяжки болтов динамометрическим ключом

В последнее время многие автовладельцы устанавливают облегченные колесные гайки литых дисков, изготовленные из алюминия. Они смотрятся стильно.

Определить все эти параметры позволит специальная таблица усилия затяжки данных колесных болтов в зависимости от производителя и модели.

Для того, чтобы правильно установить колеса, необходимо при помощи динамометрического ключа равномерно ослабить колесные болты и гайки до рекомендованного момента затяжки. Каждый автопроизводитель устанавливает собственное усилие затяжки колесных болтов, измеряемое в Ньютон-метрах (НМ). Момент затяжки колесных болтов автомобиля можно узнать из нижеприведенной таблицы.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
