Как подключить новую панель приборов на лада приора и калина

Навигация на Lada Priora, Hyundai Solaris: бюджет подсказки

Навигатор на Lada Priora

(доплата за встроенный навигатор 13 000 руб.)

Какой автомобильный навигатор можно сегодня купить за 13 000 руб.? Да практически любой — от привычной коробочки на штанге до не очень навороченного смартфона. Но, как ни крути, штатные устройства намного удобнее в повседневной жизни. Посмотрим, чем способен привлечь встроенный путеводитель «Приоры» (или «Калины»)…

На первый взгляд, здесь все не как у людей: экран маленький (диагональ 4,3 дюйма) и расположен очень непривычно — прямо между приборами. Впрочем, к его размеру и компоновке привыкаешь быстро и вскоре начинаешь даже нахваливать АВТОВАЗ за столь креативный подход.

Вдобавок навигатор «Лады» очень быстро находит спутник и точность позиционирования на высоте. Ведь он работает с сигналами не только от американских спутников GPS, но и от российских ГЛОНАСС (здесь счет не в нашу пользу — на каждый отечественный спутник приходится два-три ненаших).

Вазовский навигатор работает и с американскими спутниками GPS, и с российскими ГЛОНАСС — это повышает точность позиционирования. Правда, отечественных сателлитов в небе до сих пор немного.Вазовский навигатор работает и с американскими спутниками GPS, и с российскими ГЛОНАСС — это повышает точность позиционирования. Правда, отечественных сателлитов в небе до сих пор немного.

Софт можно обновлять: для этого на панели приборов предусмотрен специальный разъем мини-USB. Правда, для апдейта понадобится дополнительно покупать ноутбук — для предварительной записи дополнений перед загрузкой непосредственно в навигатор. Выйдет дороговато.

Эмоции сорвались в негатив при первом же наборе адреса. Оперировать пятикнопочным блоком на правом подрулевом рычажке неудобно — приходится выворачивать руку. Вдобавок каждую букву нужно искать стрелками и подтверждать центральной кнопкой. На ввод адреса уходит вдвое, а то и втрое больше времени, чем при использовании устройств с сенсорным экраном.

Управлять навигацией на «Приоре» с помощью кнопок на подрулевом рычажке очень неудобно. А попытка воспользоваться ими на ходу становится даже опасной. Управлять навигацией на «Приоре» с помощью кнопок на подрулевом рычажке очень неудобно. А попытка воспользоваться ими на ходу становится даже опасной.

Еще труднее смириться с медлительностью системы. На загрузку программы уходит секунд тридцать — ну, ладно.

Но когда при наборе названия города или улицы навигатор зависает на 10–12 секунд после введения очередной буквы, это начинает раздражать.

Процессору явно не хватает производительности, любая сложная развязка для него подобна тесту на быстроту мышления — как правило, здесь он спотыкается и замолкает, а картинка на экране беспомощно замирает.

Когда требуется распиновка (фишки прибора) и как ее осуществить

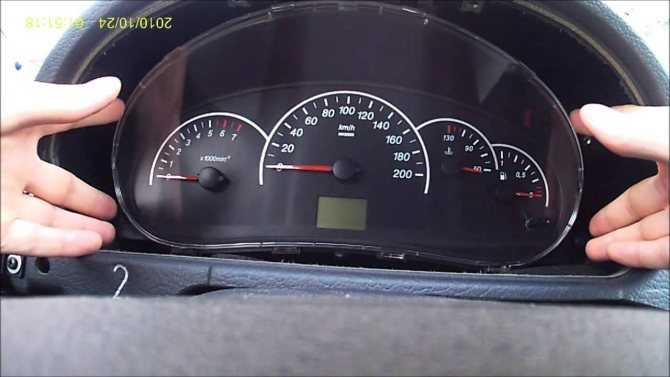

Все детали автомобиля рано или поздно выходят из строя. Бывают случаи, когда их необходимо не просто ремонтировать, а менять. Панель приборов также может сломаться, в результате чего ее придется снять, а на ее место установить новую. Эту работы несложно выполнить своими руками, если у вас есть хотя бы малейшие знания в механике. Если же вы хорошо разбираетесь в своей Приоре (седан), то нужно выполнить распиновку таким образом:

  1. Сначала снимаются стрелки циферблата при помощи обычного ножа.
  2. Далее выскабливается прокладка в спидометре для замены подсветки.
  3. Если менять датчики нет надобности, то можно их просто снять и очистить.

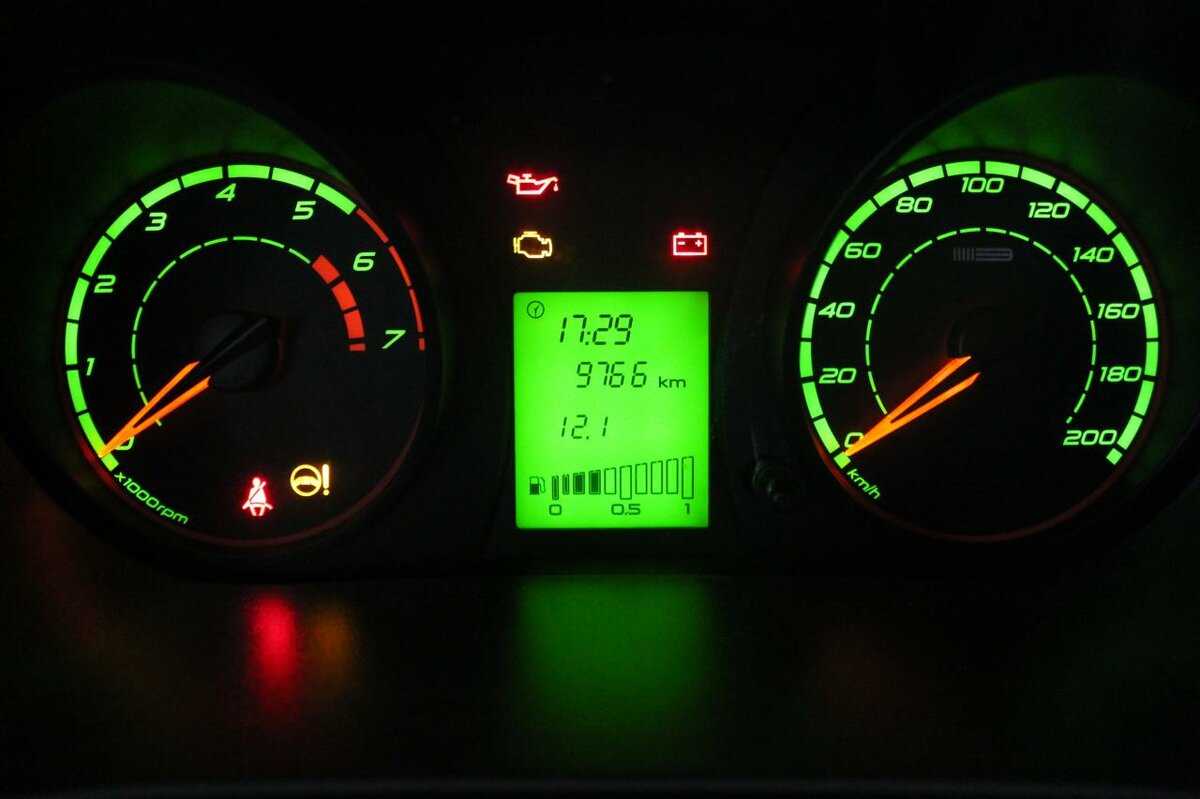

Очень часто автомобилисты для достижения ровного освещения обклеивают панель специальной светодиодной лентой. Также можно воспользоваться диодами CMD, которые при помощи паяльника легко вплавить в стекло. Для этого надо разобрать циферблат и припаять прямо под основание стрелок диоды.

Если вы разбираетесь в назначении всех контактов, а также знаете предназначение того или иного разъема на панели, то самостоятельно выполнить распиновку вы легко сможете. Главное – все выполнять четко по инструкции, дабы подключение прошло успешно, и панель продолжала качественно функционировать. Если вы знаете, какую лучше поставить приборку: с кан шиной или обычную, то лучше поинтересуйтесь у профессионалов, которые в этом разбираются. Если же нет опыта в подобных работах, и вы не разбираетесь в назначении тех или иных проводов, то технический сервис поможет вам наладить работу панели приборов. Конечно, за это придется заплатить, но зато вы не потратите свое время, а работа будет выполнена качественно.

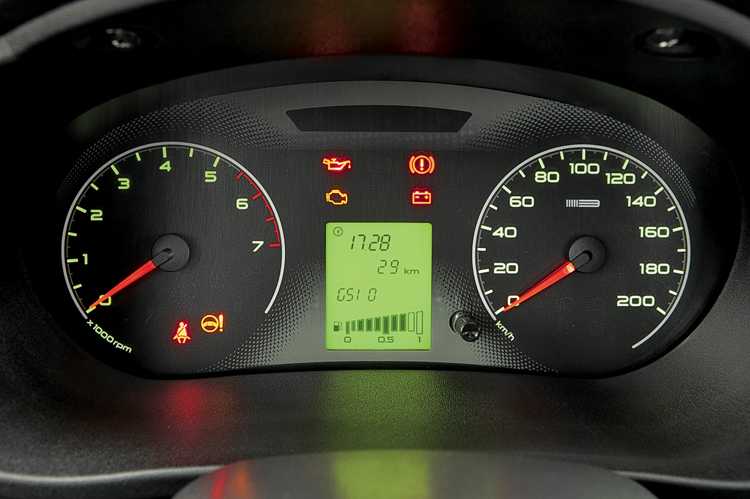

Что входит в комбинацию приборов «Приоры»

Этот узел служит для информирования водителя о состоянии его автомобиля. Устройства, проецирующие информацию, делятся на три категории:

  1. Дисплеи.
  2. Указатели.
  3. Индикаторы (контрольные лампы).

Каждое из них выполняет строго определённые функции. Их стоит рассмотреть отдельно.

Дисплеи

Жидкокристаллические экраны (ЖКЭ) небольшого размера. В общем, выполняют функцию монитора ЭБУ панели приборов. На них отображается общий и суточный пробег автомобиля, а также некоторые данные бортового компьютера. Переключение между режимами выдачи информации, и управление, осуществляется с помощью кнопок, расположенных на подрулевом переключателе «дворников», справа от руля. Правила пользования этим функционалом подробно описаны в «Инструкции по эксплуатации «Приоры»», прилагаемой к каждой машине. Поэтому приводить их здесь не имеет смысла.

Указатели

Это стрелочные приборы, имеющие шкалу, на которой стрелка отмечает точное значение наблюдаемого параметра. На комбинациях приборов «Приоры» имеются такие указатели:

  1. Спидометр (указывает скорость автомобиля).
  2. Тахометр (обороты двигателя).
  3. Указатель температуры (степень нагрева мотора).
  4. Указатель топлива (количество бензина в баке).

Все эти приборы работают на основании данных, полученных с различных датчиков. Их обрабатывает внутренний ЭБУ панели приборов, и выдаёт результат.

Индикаторы

Это самый многочисленный вид информаторов приборной панели. Количество установленных световых сигнализаторов зависит от типа панели приборов и класса комплектации «Приоры», так как практически все дополнительные устройства, имеют свои контрольные лампы на щитке. Хотя имеется и обязательный для любой машины набор индикаторов:

  • Контрольная лампа заряда аккумулятора.
  • Индикатор аварийного давления масла в системе.
  • Лампа «Чек Энджер» контроля ЭБУ.
  • Сигнализаторы поворота, 2 шт.
  • Минимальный уровень топлива.
  • Критический уровень тормозной жидкости.
  • Включение габаритных огней.
  • Дальний свет фар.
  • Контрольная лампочка противоугонной системы.

Это необходимый набор, обязательный для каждой комбинации приборов на «Приоре». Он позволяет отслеживать важные параметры в момент движения. Но есть ещё специальные световые сигнализаторы:

  • Лампа Антиблокировочной системы (АБС).
  • Индикатор состояния электроусилителя руля (ЭУР).
  • Сигнализатор подушек безопасности.

Они подключаются только при оборудовании «Приоры» этими устройствами на заводе.

Основа комбинации приборов «Приоры»

Главным элементом всего узла является компьютерный «чип». Именно он управляет всей работой панели в соответствии с заложенной в него программой. Даже если датчик и подаёт сигнал на индикатор или указатель через ЭБУ и фиксируется в памяти мини-компьютера, так как счётчик пробега одометр, не механический, а электронный, уже нет возможности смотать показания на дисплее панели. Эту операцию может провести только специалист, имеющий компьютер со специальным адаптером и программой связи с ЭБУ комбинацией приборов. Нужно заметить, что в нынешнее время появилось довольно много специалистов оказывающих подобные услуги. Поэтому при покупке «Приоры» с рук не стоит полностью доверять показаниям пробега на экране щитка.

Несущая плата щитка приборной доски — все компоненты устройства компактно смонтированы на электронную плату. К ней припаяны и чип с ЭБУ, и жидкокристаллический дисплей, и множество сопротивлений и транзисторов, и соединительные дорожки, и самое главное, гнездо разъёма для шлейфа проводки. Этот участок стоит того, чтобы рассмотреть его отдельно.

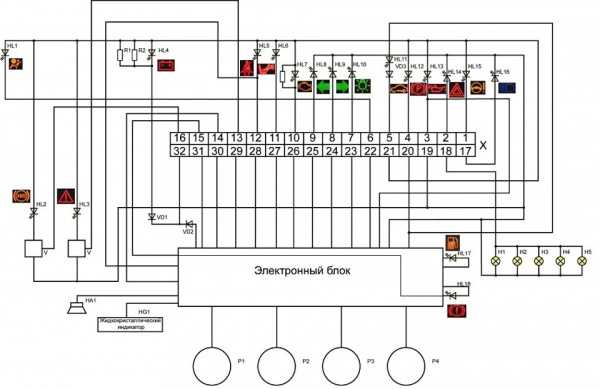

В разъёме для подключения панели приборов «Приоры» штекер для присоединения жгута проводки имеет 32 ячейки. На картинке, прилагаемой ниже, имеется схематическое распределение всех контактов. Имея небольшие навыки чтения электросхем, любой грамотный автолюбитель свободно разберётся в том, какой провод за что отвечает. Значение световых индикаторов имеется в любой инструкции по эксплуатации «Приоры», поэтому приводить полностью пару страниц из этой брошюры здесь просто не имеет смысла.

Полный комплект комбинации приборов с GPS навигацией Ителма на Лада Приора

Комбинации приборов автомобилей предназначены для обработки и отображения информации о функциональном и техническом состоянии узлов, агрегатов, систем и параметров движения автомобилей.

Акция!
Бесплатная доставка комбинации приборов Почтой России — при 100% предоплате (кроме г. Владивосток). Экономия до 800 рублей на стоимости доставки, а особенно, на почтовой доплате за наложенный платеж. Подробнее».

В составе автомобилей с навигационным оборудованием комбинации приборов, помимо интегрированного навигационного приёмника ГЛОНАСС/GPS и модуля отображения навигационной и картографической информации, имеют бортовой компьютер для обработки и расчёта информации об автомобиле и его системах.

Отличительной особенностью конструкции комбинации приборов является оригинальный дизайн с дисплеем и разъёмом mini-USB, предусмотренные для обновления программного и картографического обеспечения.

Функциональность:

  • GPS-ГЛОНАСС навигатор;
  • Маршрутный компьютер;
  • Времы и дата;
  • Средний расход;
  • Мгновенный расход;
  • Время в пути;
  • Остаток топлива в баке;
  • Пробег суточный, общий;
  • Вольтметр;
  • Температура за бортом;
  • Температура двигателя;
  • Пробег на остатке топлива;
  • Скорость автомобиля;
  • Обороты двигателя.

Обратите внимание!
Данная комбинация приборов устанавливается ТОЛЬКО на автомобили Лада Приора с CAN-шиной с середины 2012г.в. Если на Вашем автомобиле она отсутствует, Вы можете установить комбинацию приборов от Лада Калина при некоторых доработках, более подробную информацию читайте в описании товара

Комплектация:

  • Комбинация приборов;
  • Подрулевой переключатель;
  • Антенна.

В комплекте идет полный набор для установки комбинации. Пилить сверлить ни чего не нужно, все встает в штатные места без доработок.

Программное обеспечение: Навител 5.0
