Установка противотуманных фар на лада веста. советы и рекомендации мастеров

Рекомендации по выбору

Приобретайте аксессуары по предварительному согласованию со специалистами СТО, менеджерами автомагазинов. Исключение — случаи покупки оригинальной продукции, когда артикулы на противотуманные фары Лада Веста идентичны оригинальным.

Проверяйте целостность упаковки, наличие голографических элементов, штрих-кода, даты, номера партии. Сохраняйте чек до окончания срока гарантии.

Проводите монтаж осветительных приборов только в том случае, если имеете опыт в обслуживании технического средства. Иначе рискуете навредить, некорректно подключить концевики.

Какие лучше противотуманные фары на Лада Веста — выбор индивидуальный. Во многом зависит от размера выделенного бюджета. Предпочтение желательно отдать зарубежным аналогам.

Вывод

Если вы владелец нелюксовой модели Лада Веста и решили вмонтировать противотуманки, то выбирайте из аналогов подороже. Если вы собственник люксовой версии Лада Веста, которая по умолчанию оснащена противотуманными фарами, рассмотрите вариант замены линз, диодных элементов. Во всяком случае это будет дешевле, нежели покупка и установка аксессуаров комплектом.

Про штатный комплект противотуманных фар

Решили переоборудовать Ладу Весту своими руками без посещения СТО, тогда дополнительно купите:

Наименование / каталожный артикул	Цена (Руб.)
ПТФ 261500097	От 3000 (к-кт)
—/— FCR220029	—/—
Колодки с проводами к ПТФ 8450006983	От 13000
Кронштейн левый 8450006277	От 260
Кронштейн правый 8450006276	—/—
Подрулевые переключатели 8450006924	От 6500
Блок электроники 231A08052R	От 3300
Проводка 8450030715	От 20000

*цена указана состоянием на 02.02.2019 года.

Общая стоимость без учета оплаты услуги в СТО — 45 – 50 тыс. рублей. Установка противотуманных фар в мастерской — от 60000 рублей.

Одна из проблем, с которой сталкивается мастер в процессе монтажа базовой версии Лада Веста, это новая схема электрического оборудования. Она отлична от Лады Гранты, Калины, Приоры.

Штатное управление противотуманными фарами реализовано через подрулевой лепесток. Сигнал об активации поступает не напрямую к противотуманкам, а на модуль управления EMM. После чего блок перенаправляет сигнал посредством CAN шины. Монтаж фар по описанной схеме сложный, затратный, не всегда понятный для неопытного водителя. Альтернативный и более простой вариант — установка противотуманных фар по отдельной схеме с использованием реле.

Схема подключения электропроводки

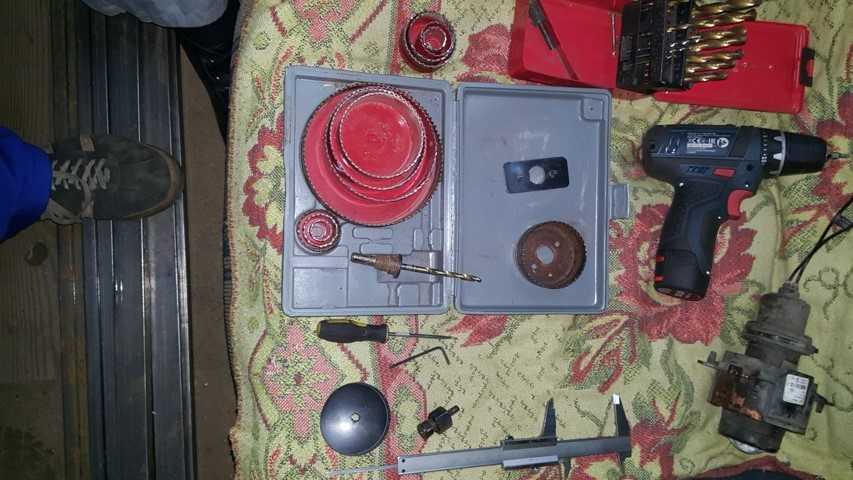

Подготовительный этап:

• набор автомобильных инструментов, отвертки;
• ветошь, пластиковая лопатка;
• противотуманки, комплект проводки, концевиков, реле 4-х контактное, изоляция;
• эластичные хомуты – стяжки для электрической проводки;
• предохранитель на 16 А для замены в блоке предохранителей;
• пластиковая гофра не менее 5.0 метров.

Последовательность действий, подключение противотуманных фар Лада Веста:

1. Устанавливаем машину в периметр ремонтной зоны, обеспечиваем меры безопасности, фиксируем задний ряд колес противооткатными башмаками.
2. Поэтапно выкручиваем верхний, средний, нижний ряд винтов.
3. Выводим боковые фиксаторы из пазов.
4. Снимаем передний бампер в сборе, фиксируем его на верстаке для удобства проведения работ.
5. С помощью коронки (диаметр 76 мм) высверливаем левое, правое отверстие для ПТФ. Если же вы приобрели готовые кронштейны, тогда устанавливаем их, фиксируем тремя саморезами.
6. Укладываем проводку под пластиковый усилитель буфера, зажимаем фиксаторами. Привинчиваем буфер на штатное место.
7. Прокладываем кабель к блоку предохранителей.
8. В салоне устанавливаем механическую кнопку. Место определяем по личному усмотрению. Выводим концевики к блоку предохранителей, реле.
9. Нагрузочное питание берем от аккумуляторной батареи в 12 В. Управляющий «плюс» подключаем от габаритных огней, либо прикуривателя. Реле устанавливаем в салоне под приборной панелью над педальным комплексом.
10. В качестве альтернативного варианта устанавливают подрулевой переключатель от Рено Дастер с фиксированным включением (артикул 8201167981).

При такой схеме активация противотуманок происходит при включении габаритов, ближнего света.

Существует и третий способ активации: использование импульсного реле, задействование подрулевого переключателя, которыми оснащены версии Стандарт, Комфорт. Монтажные работы проводятся исключительно в салоне, вне моторного отсека.

Причины замены лампочки

Противотуманные фары в автомобиле Лада Веста, подключены к общей сети отдельно от головного света

Поэтому, если перестали работать противотуманки, то следует обратить внимание на то, работают ли остальные фары

‘); if(«undefined»===typeof loaded_blocks_drive){loaded_blocks_drive=[]; function n(){var e=loaded_blocks_drive.shift(); var t=e.adp_id; var r=e.div; var i=document.createElement(«script»); i.type=»text/javascript»; i.async=true; i.charset=»utf-8″; i.src=»https://www.drivenetwork.ru/data/»+t+».js?async=1&div=»+r+»&t=»+Math.random(); var s=document.getElementsByTagName(«head»)||document.getElementsByTagName(«body»); s.appendChild(i); var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_drive.length){n(); clearInterval(o)}},50)} setTimeout(n)}loaded_blocks_drive.push({adp_id:e,div:t})})(47602)

Если головной свет работает, то в первую очередь, следует проверить предохранитель на ПТФ. Вынув его из блока предохранителей, проверьте целостность провода внутри. Если он целый, то причина в другом, а если на нем обнаружен обрыв, то просто замените предохранитель.

Второй, не менее распространенной причиной неисправности фары, в модели Лада Веста, может быть обрыв самой системы. Искать его необходимо, либо в проводке, расположенной между лампочками и реле, либо же в самом реле. Проверить обрыв можно с помощью амперметра, или увидеть визуально, если порван провод.

https://youtube.com/watch?v=WMcRhlBOK0I

В случае, если не горит лишь одна фара, следует искать причину непосредственно в ней. Скорее всего, просто перегорела лампочка, и ей требуется замена. Более тяжелая ситуация – когда вместе с птф, не горит и головной свет. Тогда причин может быть очень много, начиная от питания АКБ, и заканчивая головной проводкой.

Еще одна причина, по которой владельцы Лада Веста производят замену противотуманок – качество их освещения. С завода, лампочки птф имеют кодировку Н-11, что довольно мало при условиях сильного тумана, или ливня. Также, заводской вариант имеет белые светофильтры, которые вовсе не эффективны при езде в плохую погоду.

Как вариант, вместо галогеновых ламп в ПТФ можно устанавливать ксенон, но с специальными шторками, дабы не слепить встречный транспорт.

Выбор противотуманных фар для Весты

Сначала необходимо выбрать сами фары. В данном случае есть несколько вариантов (цена за комплект из 2-х единиц):

Производитель	Артикул	Лампы в комплекте	Цена (руб.)
FranceCar	FCR220029	Обычные	1400
Autostol63	261500097R	Обычные	2250
Valeo	47401	Osram	4200
Valeo	02539	—	3200

После приобретения фар необходимо запастись еще рядом материалов:

1. Кронштейны для крепления ПТФ;
2. 4-контактное реле;
3. Кнопка включения фар;
4. Пластиковая гофра (5 метров);
5. Проводка (5 метров);
6. 16-амперный предохранитель.

Для начала нужно подготовить инструментарий.

Только после этого можно приступать к работе.

Сложности с установкой

В этом отношении Vesta разительно отличается от прочих моделей – Гранты, Калины и других. Не секрет, что обладатели авто не желают лишаться гарантии, поэтому зачастую обращаются к дилеру для установки. Однако цена за такую услугу чрезмерная – обычно она колеблется в пределах 69000-70000 рублей!

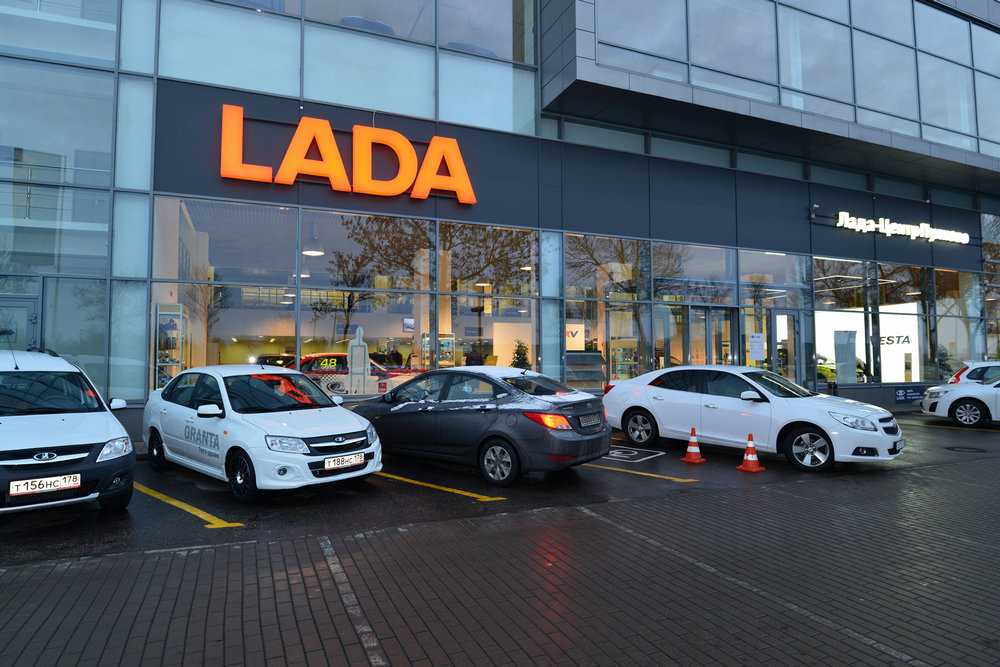

Установка у дилера слишком дорога.

Причина дороговизны в том, что для установки ПТФ и сохранения права на гарантийное обслуживание, необходимо производить дооборудование седана до топовой комплектации. Подобные меры подразумевают закупку целого комплекта компонентов, причем некоторые из них весьма недешевы:

Компонент	Артикул	Цена (руб.)
Противотуманные фары (2 ед.)	261500097R (в качестве аналога – FCR220029)	3000
Кронштейны (2 ед.)	8450006276 и 8450006277	520
Модуль подрулевых переключателей	8450006924	7300
Жгут проводов (передний)	8450006983	13000
Жгут проводов приборной панели	8450030715	22100
Доп. блок электроники	231A08052R	3380

Как видно, сумма получается впечатляющая, причем даже без учета стоимости работы.

Причина такой дороговизны заключается в сложности установки, так как конструкция электронного оборудования Весты разительно отличается от применяемых на Приорах, Калинах и Грантах. В топовой версии седаны комплектуются противотуманными фарами, однако управление ими осуществляется посредством подрулевого переключателя, причем фиксированного положения, отмечающего включение противотуманок, он не имеет.

Подключение в салоне осуществляется по всем правилам — через подрулевой переключатель.

Еще одной сложностью является дополнительный электронный блок типа ЕММ, имеющийся исключительно в комплектации Люкс. Именно на него сначала поступает информация о включении ПТФ, а не напрямую к фарам, как ранее. После этого, через сигнал CAN шины, на приборную панель выводится информация о включении фар.

Естественно, такой вариант слишком сложен и дорог, поэтому владельцев машины он не устраивает, и они ищут способ самостоятельной установки.

Подключение ПТФ Весты

Провода от правой противотуманки лучше проложить в металлическом коробе. Далее проводка в салон протягивается через технологическое отверстия возле педального узла.

Расположение проводов, упрятанных в гофру.

Что касается схемы подключения, то для Vesta рекомендуется использовать универсальную схему, что идет в ход в процессе оборудования Приоры, Гранты или Калины. С АКБ через болт М6 берется нагрузочное питание, что подается на контактное реле через предохранитель.

Плюс берется от предохранителя габаритов непосредственно из монтажного блока (F6 либо F7). Также можно использовать плюс от автомобильного прикуривателя. Монтаж реле осуществляется или под капотом, или прямо в салоне.

Схема подключения ПТФ Весты.

Подобный метод обеспечит установку противотуманных фар в Весту, минимальное вмешательство в электронное оборудование седана и значительную экономию.

Еще фото рабочего процесса:

Основные этапы при установке противотуманных фар на Лада Веста

1. Помещение машины на смотровую яму, придорожную эстакаду, гидравлический подъемный механизм.
2. Снятие клеммы с аккумулятора, так как работы связаны с напряжением, контактами, реле.
3. Отвинчивание верхнего, среднего, нижнего ряда креплений, винтов.
4. Вывод боковин буфера из пазов, снятие фронтальной части.
5. Демонтаж пластиковых вставок, установка крепежей под ПТФ.
6. Прокладка проводки от левой ПТФ к блоку предохранителей.
7. Монтаж механической кнопки в салоне, слева от рулевой колонки.
8. Прокладка кабеля от кнопки к блоку предохранителей.
9. Соединение концевиков согласно предоставленной схеме.
10. Монтаж буфера в обратной последовательности.

Выбор противотуманок

Перед тем как покупать первые попавшиеся противотуманные фары, необходимо сначала внимательно изучить: на какие особенности стоит обратить внимание, при выборе ПТФ. Первое, что может сказать о качестве детали – ее внешний вид

Ни для кого не секрет, что на сегодняшний день, рынок просто переполнен поддельной продукцией, которая имеет гораздо более низкое качество, чем оригинал

Так вот, чтобы обезопасить себя от покупки подобного товара, в первую очередь обратите внимание на внешний вид птф. Их корпус должен быть герметичен, и плотно скреплен

При этом, материал, из которого будет изготавливаться корпус, должен выдерживать любые погодные условия.

Качественные противотуманные фары для автомобиля Лада Веста, должны иметь исключительно стеклянные линзы. Не в коем случае не выбирайте деталь с пластиковыми линзами, так как при попадании в них, даже самых мелких камушков, они склонны к разрушению.

Светофильтр ПТФ, желательно должен иметь желтый цвет. Такой вариант лучше справляется с отсечением длинных световых волн, возникающих при густом тумане. Но желтый цвет будет сильно портить внешний вид, поэтому можно ограничиться лишь специальными лампочками.

Последний критерий выбора, на который стоит обратить внимание – возможность разборки противотуманки. Ведь в случае, когда лампочка на ПТФ перегорит, у вас не будет необходимости покупать новую, а достаточно будет просто заменить лампочку

Нужны ли противотуманные фары для Весты?

В данном случае иного ответа, кроме как утвердительного, быть не может – конечно, нужны! Тому есть 2 основные причины:

1. Безопасность – наличие противотуманок повышает безопасность дорожного движения, особенно в туман, дождь или снегопад, за счет более низкого расположения. Да и ночью с включенными противотуманными фарами ездить проще, благодаря дополнительному источнику освещения.
2. Внешний вид – со стороны Лада Веста, оснащенная противотуманными фарами, смотрится выразительнее и солиднее.

С противотуманками передок Весты смотрится гораздо интереснее.

Неудивительно, что едва ли не первым вариантом тюнинга для российского седана, который возникает в мыслях владельца, является именно установка противотуманок. Однако не все знают, что поставить их непросто.

С какими сложностями сталкивается мастер при монтаже

В отличие от предыдущих поколений, Лада Веста имеет новую систему электрического питания, распределения, обработки и подачи сигналов.

Штатное управление противотуманными фарами реализовано через подрулевой лепесток. Сигнал об активации поступает не напрямую к противотуманкам, а на модуль управления EMM. После чего блок перенаправляет сигнал посредством CAN шины.

Монтаж по описанной схеме достаточно затратный, стоимость услуги вместе с расходным материалом достигает 55 – 65 тыс. рублей. Цена неподъемная для большинства автолюбителей. В связи с этим собственники вынуждены самостоятельно устанавливать ПТФ.

Установка ПТФ на Лада Веста

Этот процесс включает в себя следующие этапы;

• снятие бампера;
• подготовка посадочного места;
• монтаж фар;
• подключение ПТФ.

Вроде бы несложно, но разберём всё это подробнее.

Демонтаж бампера

Передний бампер Лады Весты достаточно массивный, и его можно запросто повредить, поэтому производя демонтаж, не забывайте об осторожности. Сначала отключите и вытащите АКБ

Также обязательно подготовьте место, куда Вы положите бампер, – достаточно постелить тряпку, чтобы его поверхность не повредилась

Сначала отключите и вытащите АКБ. Также обязательно подготовьте место, куда Вы положите бампер, – достаточно постелить тряпку, чтобы его поверхность не повредилась.

Нижняя часть крепится четырьмя болтами к кузову и четырьмя саморезами к подкрылкам. Всё это нужно вывернуть.

По бокам отверните по два самореза, крепящих его к локерам.

Под капотом выверните шесть болтов верхнего крепления к кузову.

Демонтаж бампера

Осталось извлечь два болта под номерными знаками. Тут уже нужно удерживать бампер за балку. Аккуратно потяните его на себя, чтобы вывести зацепление с боковыми кронштейнами.

Теперь у Вас есть доступ к нужному месту, и самое время переходить к следующему этапу.

Подготовка посадочных мест и крепление фар

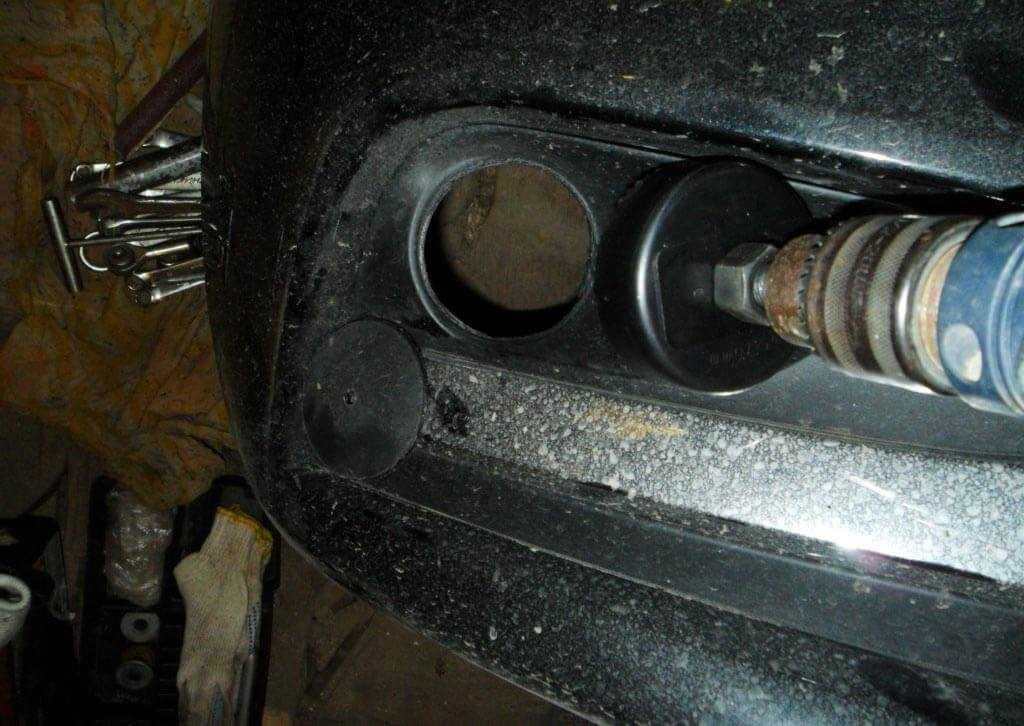

На месте противотуманок стоят заводские заглушки. С помощью коронки на 76 мм в них необходимо вырезать отверстия. Для этих целей подойдёт и канцелярский нож. Если вы прибрели облицовку для противотуманных фар на Ладу Весту, то этот этап пропускается.

Вырезать отверстия в бампере

Чтобы разобраться, как установить кронштейны ПТФ, много времени не понадобится. Их следует просто закрепить на бампере с помощью саморезов.

Также необходимо позаботиться об отверстии под кнопку ПТФ в торпедо автомобиля. Для этого можно выбрать место на центральной консоли или рядом с кнопкой открывания багажника.

Подключение противотуманок

От правой ПТФ проводка прокладывается внутри металлического короба. В салон из моторного отсека проводка пускается через специальное отверстие в районе педального узла.

Подключить противотуманные фары проще всего по универсальной схеме, как при подключении оборудования на предыдущих авто линейки Лада. Нагрузочное питание берётся с АКБ (болт М6) и через предохранитель подается на контактное реле.

Плюс идёт из монтажного блока от предохранителя габаритов. Как вариант, можно использовать плюс прикуривателя.

Само реле устанавливается под капотом или непосредственно в салоне.

Такой способ подключения ПТФ на Ладу Весту – самый оптимальный в плане экономии и минимального вмешательства в электронную часть авто.

Рекомендации по выбору

При покупке сверяйте каталожные артикулы с фактическими данными, указанными в руководстве по эксплуатации. Получите консультации у специалистов сервисных центров на предмет совместимости ПТФ с моделью вашего авто.

Проверяйте наличие штрих-кода, даты, номера партии, целостность упаковки. Просите менеджеров о предоставлении вам сертификатов качества на продукцию.

Вывод

Установка противотуманных фар на Лада Веста своими руками несложная. Трудности чаще всего возникают при подключении электрической составляющей, нежели монтажа.

Перед соединением концевиков обязательно отключите клеммы от аккумуляторной батареи с целью предотвращения короткого замыкания на случай некорректного соединения.
