Что нужно знать о шумоизоляции автомобиля?

Как самостоятельно нанести Жидкую ШВИ

Рассмотрим, как своими руками обработать ТС наиболее популярной резинобитумной мастикой. Прежде всего машину нужно подготовиться. Авто необходимо зачистить от ржавчины, хорошенько промыть при помощи специализированного автошампуня и обезжирить (лучше всего для этого использовать ликвидатор силикона).

Полезно! Обезжиривающие составы попадают в скрытые полости и довольно долго сохнут.

После этого устанавливаем автотранспортное средство в сухой бокс и следим, чтобы температура в нем не была ниже +10 градусов (некоторые составы необходимо наносить в более теплых условиях). В противном случае мастика конечно схватиться, но застывать будет намного дольше.

На следующем этапе готовим шпатели, кисти, распылители и определяемся будем ли мы грунтовать поверхность. Для этого смотрим класс средства. Если необходимо покрывать поверхность краской, то лучше предварительно пройтись по кузову мелкозернистой наждачкой. После этого можно нанести грунтовку и дождаться ее полного высыхания (обычно занимает порядка 30 минут). Только когда поверхность будет подготовлена можно переходить к нанесению самой мастики.

Для этого:

Снимаем колеса и обматываем ступицы и колодки полиэтиленовой пленкой.

Наносим на очищенные и прогрунтованные арки тонкий слой средства (лучше при помощи кисти и шпателя) и дожидаемся полного высыхания.
Повторяем процедуру. Некоторые решают сэкономить время и сразу мажут очень щедрое количество мастики. Так делать нельзя. Второй слой можно наносить при помощи распылителя, тогда он будет более равномерным. Хоть между нанесением нескольких слоев и может пройти две недели, от этого зависит качество готового покрытия.

Полезно! Если используется пульверизатор, то стоит предварительно закрыть те части авто, на которые состав не должен попасть.

Дождаться полной полимеризации состава (срок указан на упаковке) и не использовать в этот период машину.

Чтобы добиться лучшего результата, запомните несколько советов:

Никогда и ни при каких обстоятельствах не смешивайте два разных состава.
Чтобы повысить звукоизоляционные качества машины, после обработки мастикой, можно также монтировать и стандартные листы ШВИ. Но, не забывайте, что в этом случае вес авто сильно увеличится.
Если работы производятся впервые, то в процессе разборки стоит помечать болты при помощи изоленты. Это поможет во время сборки колес.

Разбор салона

Самым первым этапом в организации шумоизоляции автомашины считается разбор салона. Для начала читаем руководство к авто, а затем приступаем к разбору:

Применяя пару отверток, снимаем весь пластик, с помощью клипсосъемников демонтируем клипсы, крепящие ковролин к полу, вытаскиваем с пола ковролин, скидываем потолок и оставляем его в машине (если не получится вытащить наружу), разбираем обшивки дверей и демонтируем центральную консоль.
С помощью большой трещетки и головок на «14» и «17», накидного или рожкового ключа либо пневмогайковерта откручиваем ремни безопасности и сидения и выносим их из салона.
Снимаем, но не выбрасываем заводскую шумоизоляцию капота (если она есть).
С помощью маленькой трещотки и головки на «10» откручиваем крючки, скобы и прочие «держалки» под задними креслами и в багажнике. Демонтируем элементы задней части салона.

При этом проявляем терпение, поскольку на это может уйти 2-2,5 часа. При разборе салона раскладываем все болты и шурупы по отдельным баночкам: для дверей, пола, багажного отсека, центральной консоли. Так вы их не перепутаете при обратной сборке.

Что шумит в машине?

Все зависит от скорости езды. При движении по городу со скоростью до 50 км / ч двигатель является самым большим источником шума. На скорости от 50 до 120 км / ч наибольшее количество шума составляют шины, а при скорости свыше 120 км / ч основным источником шума является прилив воздуха.

В случае шин, наиболее экономичный выбор резины, особенно всесезонные, создает наибольшую шумность. Конечно, вы можете использовать премиум-шины в своем автомобиле, чтобы значительно снизить уровень шума.

Современные двигатели становятся тише, однако стоит помнить, что с возрастом и увеличением пробега двигатель становится громче. Причин для этого три — увеличение зазоров, износ механизмов и халатность обслуживания.

Чрезмерный шум, попадающий в автомобиль, также может быть вызван повреждением уплотнителей дверей. Поврежденные уплотнения усиливают шум от воздушного потока. Кроме того, во время езды по городу внутри машины падают посторонние звуки, которые мы не хотим слышать — громкие гудящие двигатели других автомобилей, звук мотоциклетных двигателей, особенно спортивных, музыка других автомобилей и т. д.

Согласно ряду данных, шумные улицы создают шум в 90 дБ, а грузовики и автобусы — даже 95 дБ. Между тем, значение до 85 дБ считается безопасным уровнем для людей.

Применяемые материалы и их свойства

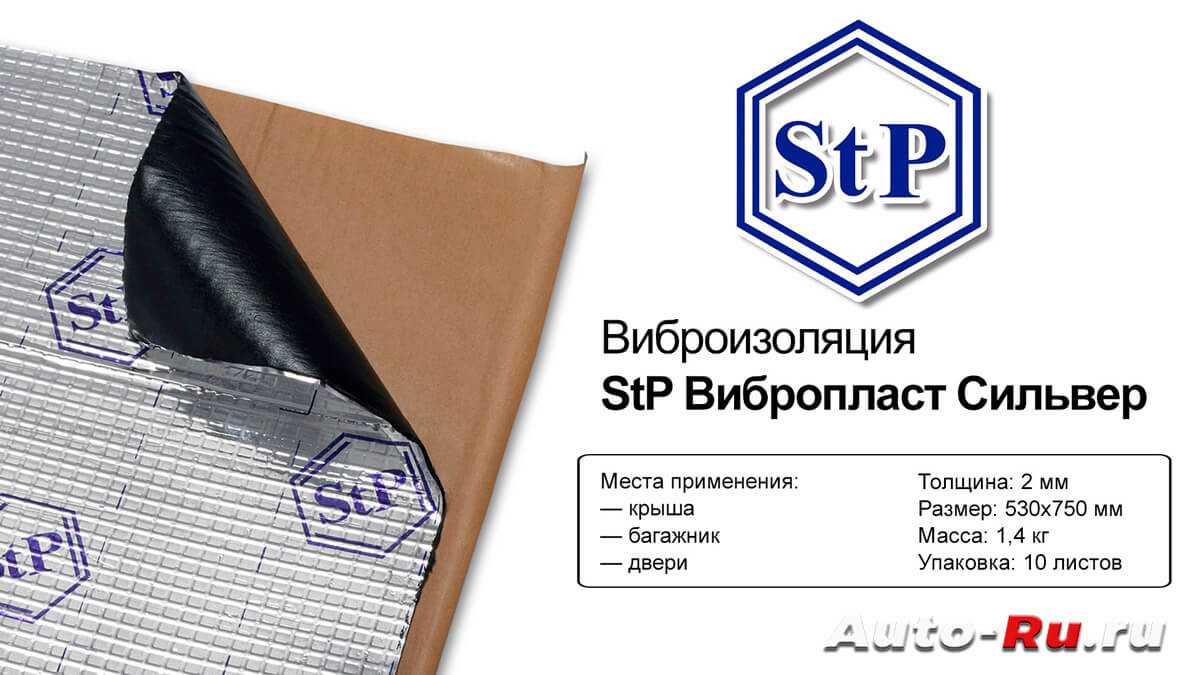

StP Вибропласт Silver

Вибропоглотитель. На самоклейке, с фольгой. При наклейке нагревать не надо. Антикоррозийные свойства, не гниет, герметик. Толщина Silver 2 мм., изготовлен с разметкой по квадратам 5 см., для раскройки при монтаже. Вес 3 кг/м2.

Применение: шумоизоляция дверей, крыши, багажника, капота, пола.

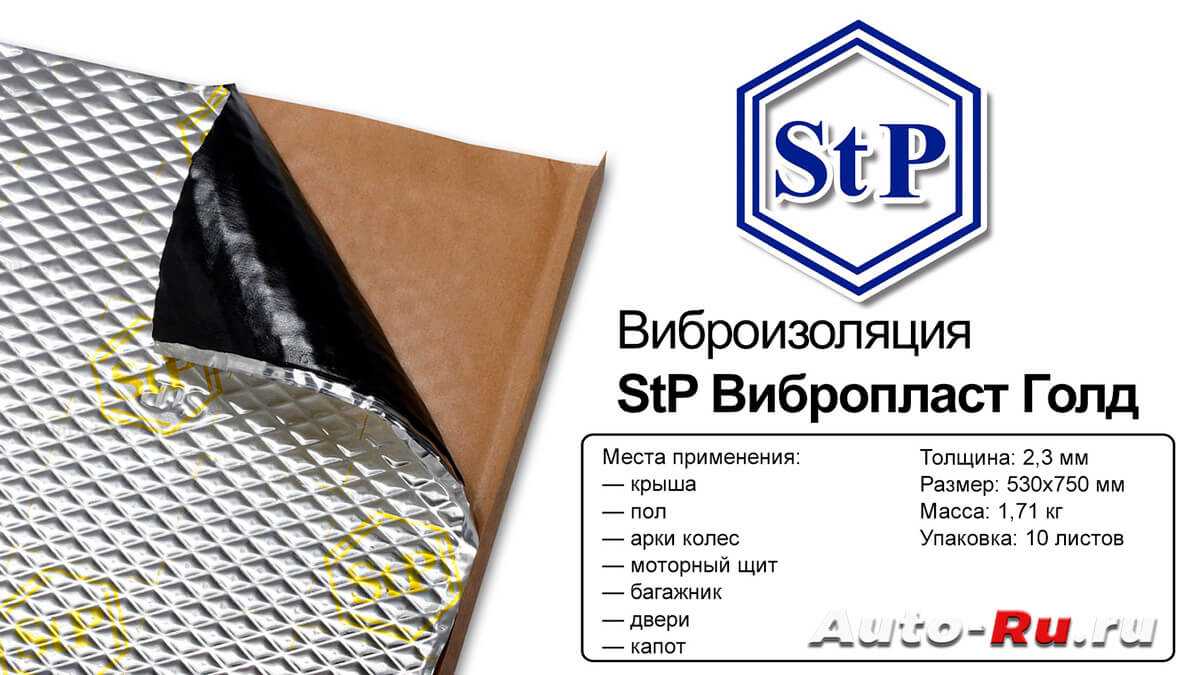

StP Вибропласт Gold

Свойства Gold такие же, как и у Silver, только он немного толще, и конечно больше поглощает вибрации. Вес 4 кг/м2. Толщина 2,3 мм.

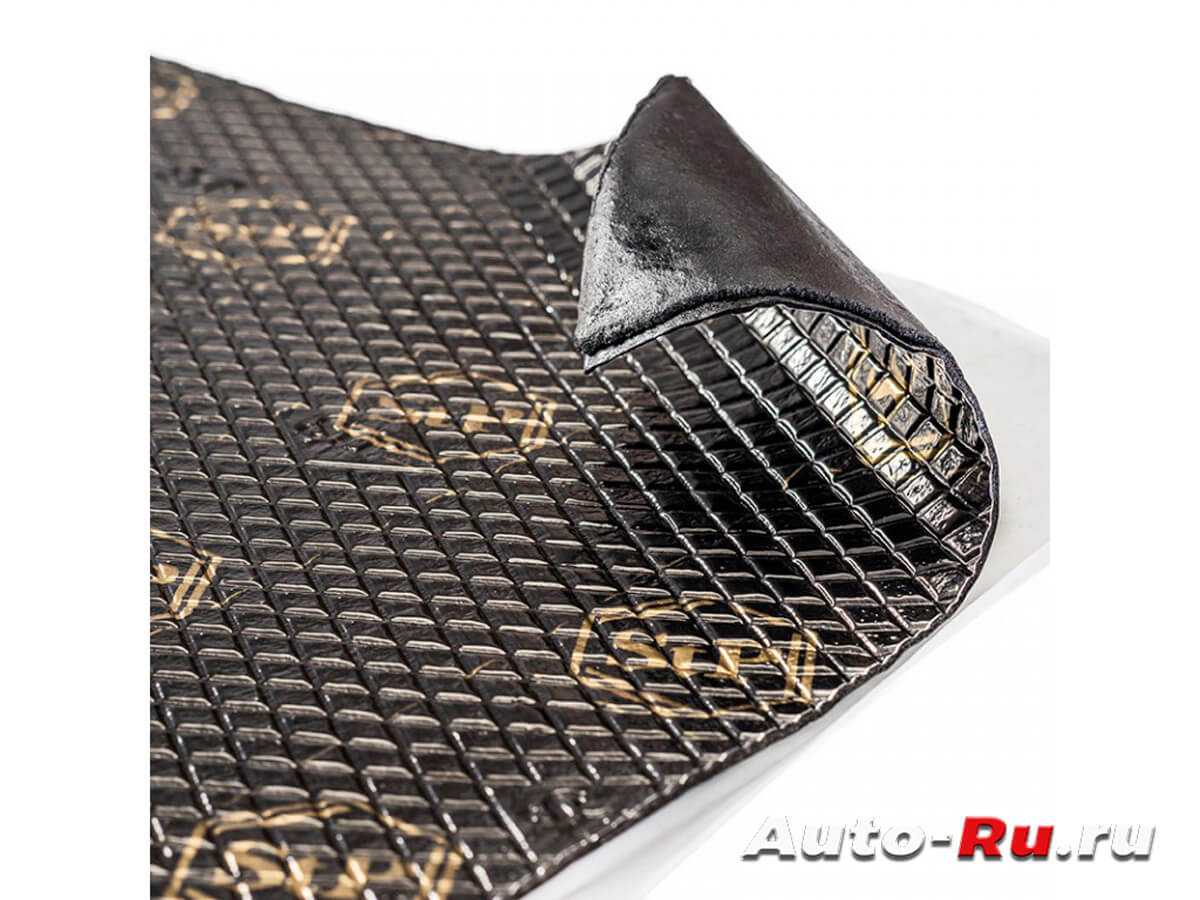

Виброизоляция StP Bimast Bomb

Лучший вибропоглотитель. Сэндвич из битумной и каучуковой композиции, фольга. Требует нагрева до 50 градусов при монтаже. Высоким КПД вибропоглащения. Вес 6 кг/м2. Толщина 4,2 мм. Считается идеальным при аудио подготовке.

Применение: шумоизоляция тоннелей, арок, зоны глушителя и карданного вала.

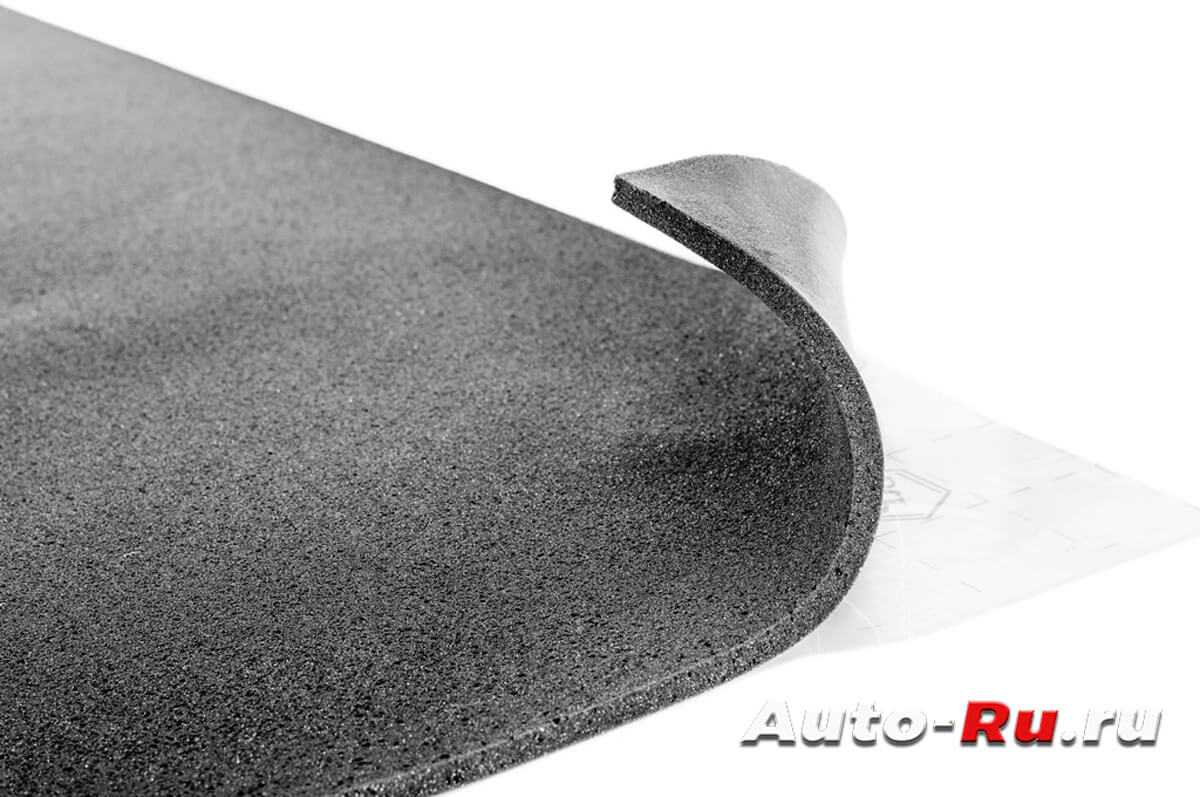

StP Сплэн 3004

Шумоизолирующий. Самоклеящийся. Хороший тепло изолятор, не гигроскопичен и не гниет. Работа от -40 до +70 градусов. Толщина 4 мм. Вес 042 кг/м2.

Этот материал для второго слоя, клеится на на вибро-материал при температуре от 18 – 35 градусов, на обезжиренную поверхность.

Применение: щит передка, тоннели, арки, двери,

StP Бипласт 5 антискрип

Шумопоглатитель и уплотнитель. Противоскрип. Основа – полиуретан, самоклейка. Водостоек, не подвержен гниению, тепло изолятор. На морозе сохраняет свои свойства. Толщ. 5 мм. Вес 0,4 кг/м2. Бипласт 10 — 10 мм.

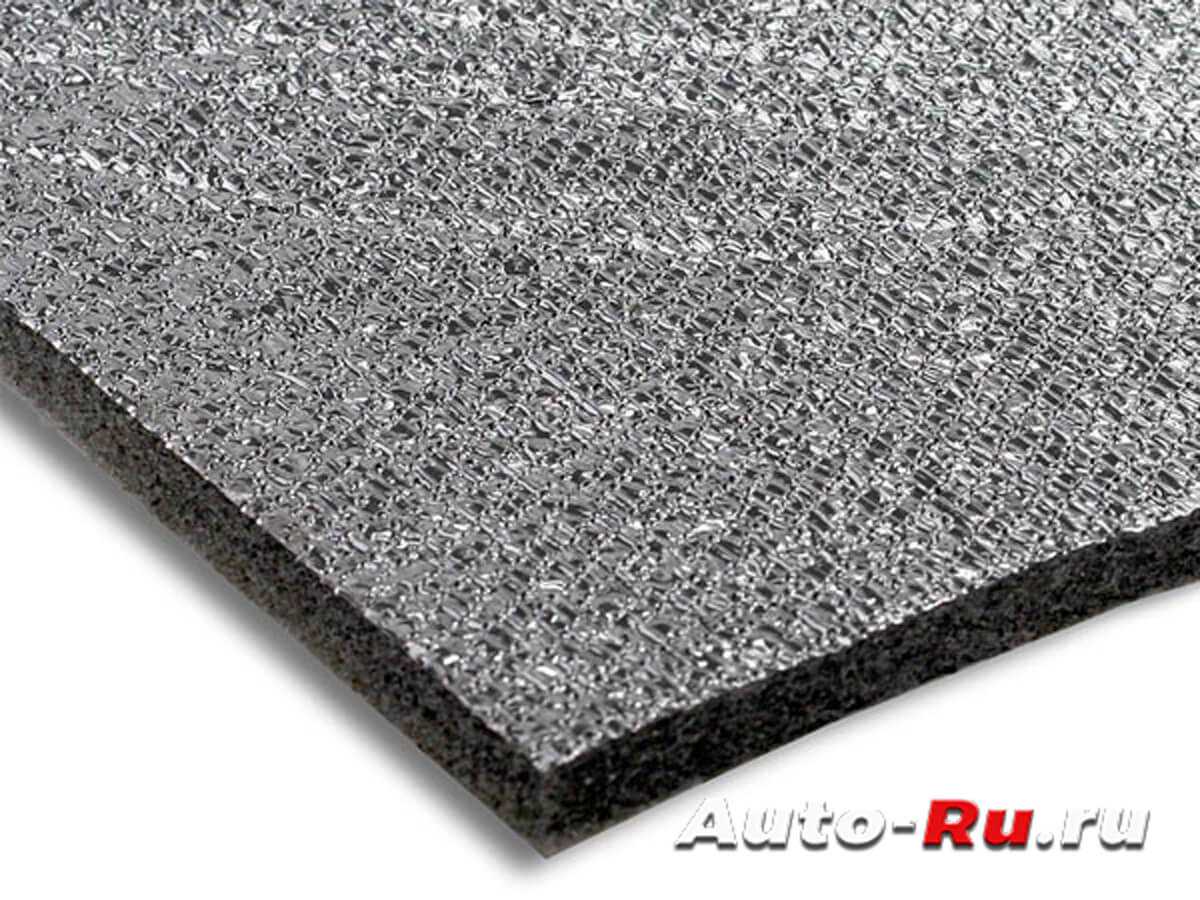

StP Акцент 10

Звукопоглатитель. Эластичный пенополиуретан, самоклейка. Теплоизолятор. Хороший частотный диапазон, поглощает до 90% шума. Толщ.10 мм. 0,5 кг/м2. Работает от -40 до +100 градусов С.

Применяется при звукоизоляции капота, в моторном отсеке.

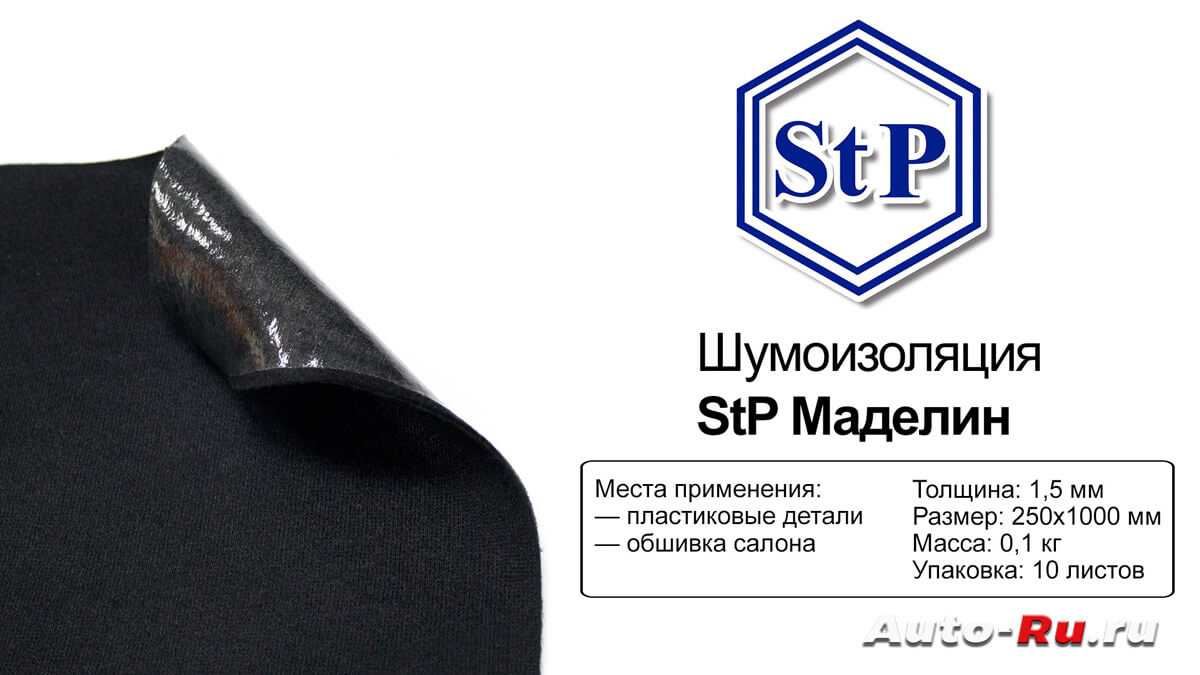

Маделин

Толщ. 1-1,5 мм. Тканевая основа, самоклейка. Уплотнитель.

Применяет зазорs между различными элементами кузова, панели приборов, воздуховодов.

Это не полный перечень материалов, используемых для вибро- и звукоизоляции. Возможно применять любые, с подобными характеристиками, к примеру есть виброизолирующий «Викар» толщ. 1,5 мм. и шумоизолирующий «Шумофф» 4 мм.

Начнем по порядку

Нередко автомобилисты с целью звукоизоляции применяют в своем автомобиле совершенно немыслимые материалы (линолеум, поролон, минеральную вату и другие), хотя:

Следует четко понимать, что каждый звукоизолирующий материал должен иметь вполне определенные свойства
Например, виброизолятор должен быть мягким, но достаточно тяжелым
А звукопоглотитель мягким и не впитывающим в себя влагу
Так можно перечислять долго
Эффективные звукоизоляторы обладают идеальным набором нужных характеристик
При отражении волны звука от твердой поверхности мощность её усиливается
Легкий материал не поглотит вибрации
Твердый будет распространять их дальше
Только мягкий, но одновременно тяжелый материал будет впитывать в себя вибрации
Примечательно, что при этом энергия звука преобразуется в тепловую энергию

Обзор материалов для шумоизоляции автомобиля

К шумоизоляционным материалам относятся вибропоглотители, шумопоглотители, уплотнители.

1. Виброизоляционная группа. Предназначена, чтобы снижать вибрации металлических элементов автомобиля. Это мастика на фольгированной основе различной твердости и толщины. Любой шумоизоляционный «бутерброд» базируется на «вибре». Большинство материалов самоклеящиеся, но некоторые нужно при монтаже нагревать.

Рекомендуется устанавливать:

на крышу;
на крышки капота и багажника;
на двери;
на колесные арки;
на поверхность пола в салоне;
на перегородку моторного отсека.

2. Шумоизоляционные материалы. В основном укладываются на виброизоляцию и выполняют две функции: шумопоглощения и теплоизоляции.

Эта группа подразделяется на две подгруппы:

Первая имеет вспененную основу с закрытоячеистой структурой, обладающую выраженным теплоизоляционным эффектом.

Рекомендуется устанавливать:

на пол салона;
на поверхность пола багажника;
на крышу;
на крышку капота.

Вторая подгруппа включает материалы из более мягкой вспененной основы, имеющей волнообразную или пирамидальную структуру поверхности. Благодаря неровностям на лицевой стороне площадь расширяется, тем самым позволяя более эффективно, чем плоские аналоги, поглощать звуки.

Мягкость и пластичность материалов этой подгруппы способствует облегчению процесса сборки деталей и заполнению пустот.

Рекомендовано устанавливать:

на крышу;
на двери;
на крышку багажника;
на колесные арки изнутри;
на перегородку моторного отсека.

3. Уплотнительные материалы, или антискрипы. Позволяют устранить «сверчки» и обеспечить дополнительный слой уплотнения в местах стыков пластиковых элементов в салоне.

Кроме того, антискрипы используются для обмотки электропроводки.

Рекомендуется устанавливать:

на участках стыков пластиковых панелей;
на воздуховодах;
в зоне прилегания дверных обшивок.

Изготовители

Наиболее известные и популярные представители на отечественном рынке: компании «StP» и «Шумофф».

«StP» («Стандартпласт») выпускает шумоизоляционную, звукоизоляционную и уплотнительную продукцию для автомобилей, начиная с 1996 года, при помощи дилеров.
«Шумофф» не только производит, но и разрабатывает материалы, многие из которых абсолютно соответствуют требованиям шумоизоляции автомобиля.

Разумеется, существует еще множество как производителей, так и разновидностей шумоизоляции.

Листы гудрона

Радикально уменьшить уровень шума внутри машины с минимальными денежными затратами можно с помощью некоторых строительных материалов.

Данная строительная изоляция используется для различных целей при ремонте, на стройке. Она обладает отличными качествами для защиты от холода и звуковых волн.

Вначале следует сделать выкройку в соответствии с размерами, конфигурацией элементов салона.

Затем каждый кусок гудрона нужно разогреть с помощью строительного фена до его полного размягчения. Это улучшит прилипание изоляционного материала к основанию. На следующем этапе уже можно переходить непосредственно к самой проклейке, тщательно разглаживая поверхность изоляции.

Гудрон в таком состоянии отличается отличной адгезией к любым поверхностям. При этом данные листы характеризуются хорошим антикоррозионным действием.

Шумоизоляция багажника

Благодаря грамотной шумоизоляции багажника:

снизится уровень внешнего шума, особенно в хэтчбэках и универсалах;
качественно повыситься уровень звучания вашего сабвуфера и акустической системы в целом (звуковые перестанет теряться в вибрациях металла багажного отсека);
уменьшиться тепловые потери

Для виброизоляции, как правило используется материал 2-3 мм. (Примеры: Шумофф серии М или Light, Stp Bimast Bomb или Aero). Для усиления эффекта резонирующие поверхности большой площади клеится материал потолще, либо сделается армирующая сетка, как в случае с дверями.

Шумоизоляция для пола багажника выбирается из материалов гладкой структуры (Пример: Шумофф серии П или изотон от Stp).

Для стенок и обшивки крышки багажного отделения целесобразнее будет использовать шумку с открытой структурой (Пример: Битопласт, Герметон).

В багажнике обычно много неровных поверхностей, поэтому аккуратность и терпение вам пригодятся для достижения хорошего результата.

Цена шумоизоляции автомобиля

1. Готовый комплект для шумоизоляции автомобиля можно купить по следующим ориентировочным ценам, руб.:

Минимальный	Стандарт	Премиум
Модели B-класса
от 11 000	от 17 000	от 21 000
Модели C-класса
от 11 000	от 17 000	от 21 000
Модели D-класса
от 14 000	от 21 000	от 27 000
Кроссоверы
от 15 000	от 22 000	от 26000

2. Сколько примерно стоит работа по шумоизоляции автомобиля, руб.:

	Москва	Казань	Владивосток
Шумоизоляция дверей	от 7000 до 9000	от 6000 до 8000	от 8000 до 10 000
Шумоизоляция крыши	от 7000 до 8000	от 5000 до 7000	от 7000 до 8000
Шумоизоляция пола	от 5000 до 7000	от 4000 до 6000	от 5000 до 6000
Комплексная шумоизоляция	от 40 000 до 50 000	от 30 000 до 40 000	от 40 000 до 50 000
Шумоизоляция колесных арок	от 27 000 до 30 000	от 25 000 до 30 000	от 28 000 до 32 000

Днище автомобиля

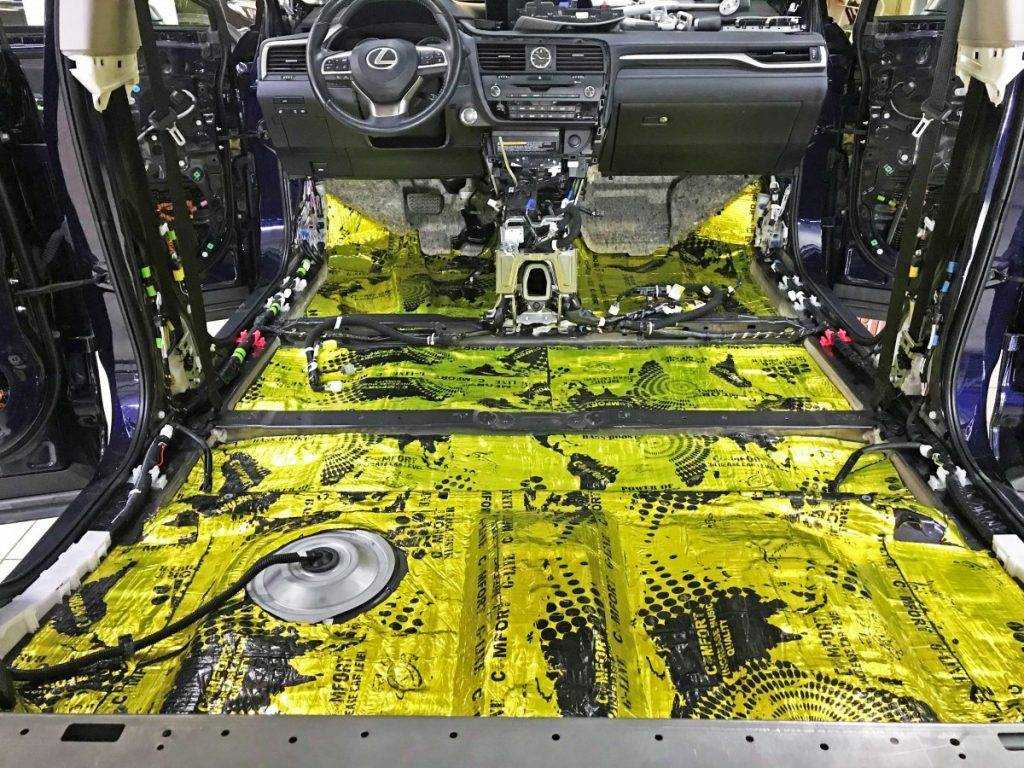

Разобранный салон, днище проклеено виброматериалом

Шумоизоляция днище делается чтобы снизить шум от дорожного покрытия, и от ударов от камушков по днищу авто:

Тут можете применить наилучшие вибропоголотители и хорошими слоями, внахлест, только не заклеивайте крепления, а то при сборке салона возникнут проблемы
Сверху снова Акцент, лучше малой толщины, но в два слоя, здесь чем шире площадь покрытия, тем эффект лучше
Пристальное внимание следует уделить местам арок колес внутри салона, лучше обклеить их потолще (в два – три слоя), в качестве виброизолятора использовать «бимаст бомб», в его отсутствии вибропласт голд

Полная шумоизоляция автомобиля по шагам

Если вы внимательно прочитали все, что было написано выше, то в подробной инструкции вы уже практически не нуждаетесь. Вы понимаете, как работает полная шумоизоляция, из чего она состоит, какими материалами реализуется, и где именно. Поэтому детально расписывать каждый шаг смысла особого нету. Тем более, что технологически полная шумоизоляция автомобиля от шага к шагу очень похожа между собой.

В частности, надо помнить о следующих общих нюансах:

все металлические поверхности обязательно обезжириваются;
на голый металл клеится только виброизоляция;
шумоизоляция клеится только поверх виброизоляции;
виброизоляция тщательно прикатывается;
ребра жесткости и другие участки, к которым прикатать качественно не получится, лучше пропустить;
допускается нанесение виброизоляции внахлест;
вибро- шумоизоляционные материалы не нужно стремиться наклеить как можно большим куском;
между пластиковыми деталями в процессе обратной сборки проклеивается материал типа «антискрип».

Алгоритм работы следующий:

Крыша. Применяется обычный виброизоляционный материал, поверх которого клеится шумоизоляция средней толщины. Ребра жесткости, идущие поперек крыши, пропускаются
Если машина с люком, обратите внимание на то, чтобы наклеенные материалы не мешали работе механизмов.

Моторный щит. Слой виброизоляции + шумоизоляция
Эта часть кузова автомобиля, как правило, имеет сложную форму, что вынуждает использовать небольшие отрезки виброизоляции. В большинстве случаев совместно с моторным щитом за один шаг отделывается и часть пола, которая находится под ногами водителя и переднего пассажира.

Пол. Аналогично – виброизоляция + шумоизоляция. Как правило, для шумоизоляции пола применяются самые толстые материалы, поскольку обратную сборку это не усложняет.

Багажный отсек. Здесь очень желательно применять жесткую виброизоляцию, о которой говорилось выше. Поверх идет классических два слоя – обычная виброизоляция, затем шумоизоляция. На крышке багажного отсека клеится только виброизоляция. Многие используют шумоизоляцию и здесь, но необходимости в этом нет.

Двери. Один из самых сложных шагов. Дверь автомобиля условно делится на три поверхности – внутренняя сторона наружной филенки, внешняя сторона внутренней филенки и карта. Так вот. На первую поверхность клеится небольшими кусками виброизоляционный материал (некоторые клеят поверх и шумку, но особого эффекта от этого нету). На внешней стороне внутренней филенки клеится виброизоляция, причем, технологические отверстия пропускаются. Далее идет слой шумоизоляции, которым закрывается все, что можно

На этом этапе важно убедиться, что не нарушилась работа замков и стеклоподъемников. Дверные карты оклеиваются изнутри не толстым слоем виброизоляции

Многие допускают ошибку, применяя на этом этапе шумоизоляцию. Однако практика показала, что виброизоляция здесь работает лучше.

Передняя панель. Внутренние поверхности торпедо отделываются виброизоляцией. При сборке все соприкасающиеся детали оклеиваются полосами материала типа «антискрип».

Капот. Аналогично, как в багажном отсеке – клеится только виброизоляция. Ребра жесткости оставляются, как есть.

Если колесные арки были оставлены на потом, то к ним приступают уже после полной обратной сборки салона. Технология здесь простая. Снимаются поочередно все колеса и подкрылки, на подготовленный металл наклеивается и тщательно прикатывается виброизоляционный материал, после чего все возвращается в исходное состояние. Шумоизоляция, как правило, на колесных арках не применяется, так как это может затруднить обратную сборку.

Шумоизоляция авто

Теперь, когда с материалами разобрались, пора рассмотреть главный вопрос как самому сделать шумоизоляцию в автомобиле:

Работу лучше выполнять поэтапно, каждый этап пусть будет отдельный элемент конструкции машины

Чтобы получить максимальный эффект от шумоизоляции, необходимо проклеить шумоизоляцию в следующих местах:

Перегородка между салоном авто и двигательным отсеком с двух сторон
Все двери(см.Звукоизоляция двери — это не сложно)
Пол в салоне и пол в багажнике
Колесные арки
Крышка капота и багажника
Крыша салона

Начинаем с дверей

Сначала с дверей снимаем всю обшивку и ручки, затем:

Полностью удаляем пыль и грязь со всех поверхностей
Затем следует обезжиривание всех подлежащих проклейке плоскостей с помощью нитро растворителя
Сквозь технологические отверстия внешней стороны двери вы можете добраться до внутренней поверхности
Через эти технологические отверстия вся внутренняя часть дверей заклеивается виброгасящими материалами
Пластины будете вырезать из вибропоглотителя с помощью сапожного ножа
Затем снимаете с них защитную пленку, и пластину приклеиваете к внутренней поверхности дверей
Чтобы пластины сделать более эластичными, до снятия с них пленки прогрейте их промышленным феном
Прогревание пластины феном нужно для ее лучшего приклеивания к нужной поверхности
Затем, по возможности, прикатайте валиком наклеенный материал
Все технологические отверстия дверей автомобиля нужно заклеить более тонким шумоизолятором, имеющим внешнюю поверхность из фольги
Здесь для каждого отверстия мы вырезаем свою пластину из материала, внахлест звукоизоляция должна идти примерно на 50 миллиметров
При наклеивании используйте промышленный фен
Поверх виброизоляции приклеиваем шумоизоляцию
Подобная шумоизоляция уже позволяет значительно понизить уровень неприятных шумов в салоне машины
Однако мы стремимся к идеальной тишине, поэтому на звукоизоляции одних только дверей мы не останавливаемся
Фото вам проще найти в Интернете, под вашу конкретную модель, а сам процесс, для любого авто совершенно одинаковый

Шумоизоляция салона и багажника

Демонтируем все сидения, торпедо, напольную обшивку в салоне и багажнике:

Затем с открытого металла нужно полностью удалить пыль и грязь
Потом, как всегда, обезжиривание
Укладываем первым слоем виброгасящий толстый материал
Если вам придется приклеивать виброизоляцию к изгибам поверхности, тогда перед снятием защитной пленки, вырезанную деталь нужно будет нагреть феном
После нагрева сразу прикладывайте нагретый фрагмент к криволинейной поверхности, чтобы получить повторение всех изгибов
После этого снимаете защитную пленку и материал приклеиваете к поверхности, и прикатываете валиком
Вибропоглотитель для лучшего его прилегания и четкого повторения рельефа неровной поверхности можно постоянно прогревать феном и прикатывать валиком, либо пристукивать резиновым молотком
Вторым слоем, поверх виброизоляции приклеиваете вторым слоем шумоизоляцию
Звукоизоляция более эластичная
Она более равномерно огибает все изгибы днища салона

Шумоизоляция крыши

Теперь, когда вопрос — как сделать самому шумоизоляцию автомобиля проясняется, переходим к крыше, довольно несложному элементу:

Снимаете обшивку с крыши салона, удаляете заводскую, если она есть, шумоизоляцию (обычно бывает тонкий слой пленки на клею, от которого все равно пользы никакой)
Удаляете грязь и пыль с поверхности, протираете растворителем
Нет нужды полностью заклеивать всю крышу(см.Шумоизоляция крыши автомобиля входит в комплекс действий по снижению шума в салоне), достаточно будет покрыть ¾ её площади
На ровных участках наклеивается полосами виброзолирующий материал с фольгированной поверхностью
Приклеивать следует от центра крыши к краям, чтобы разглаживать используйте валик прокаточный либо хорошо отшлифованную дощечку
Поверх первичной виброизоляции приклеиваете вторым слоем звукопоглощающий материал
Затем ставите на место обшивку потолка

Шумоизоляция капота

Капот нельзя исключать, хотя многие думают, что подобная шумка только для создания тишины окружающим, на самом деле, это не совсем так, капот тоже вибрирует, резонирует и направляет звуковые волны к лобовому стеклу, а значит нуждается в обработке:

Крышка с внутренней стороны капота имеет, как правило, симметричные впадины окруженные ребрами жесткости
В эти впадины в поверхности крышки и приклеивают пластины виброизоляции, на основе битума
Таким же способом выполняется звукоизоляция на крышке багажника
Поверх виброизоляции сплошным листом клеится шумо и теплоизоляция

Дополнительно посмотрите видео, для вашей конкретной модели авто.

Как диагностировать посторонние шумы в автомобиле?

Определить источник шума бывает непросто. Обычно это делается экспериментальным путем, а также с помощью диагностики машины на сервисе. Возможны трудности с определением источника постороннего звука, если создается эхо. К примеру, вышло из строя крепление кресла пассажира, но шум распространяется по полости и отбивается в районе моторного щита. Водитель со своего места слышит посторонний стук именно в этом месте. На поиск могут уйти месяцы, пока другой пассажир автомобиля не определит истинный источник.

Рассмотрим поиск источника шума на конкретном примере:

в поездке вы услышали, что в автомобиле появился неприятный посторонний стук, которого раньше не было, нужно зафиксировать его из разных точек авто;

постарайтесь определить по слуху, где именно локализуется источник, очень часто уже на этом этапе можно безошибочно определить виновника и устранить причину;

посадите другого человека в авто и попросите его прослушать новый эффект из разных мест салона, возможно, так получится более точно определить место, виновное в распространении шума;

если причина так и не найдена, запишитесь на диагностику автомобиля на СТО, но обязательно расскажите мастеру о природе звукового сопровождения, это поможет сконцентрировать внимание на проблеме;

замените детали, неполадки в которых были обнаружены в процессе поисков проблемы, это поможет приблизиться к решению неприятностей с автомобилем.

Учтите, что далеко не всегда удается в первый же день понять, что именно стучит или вибрирует в машине. Иногда стук локализуется под капотом, но он передает вибрацию на элементы рулевого управления или переключения передач, так что слышат все звук именно в салоне. К примеру, на отечественных авто частым виновником становится кулиса переключения передач. Владелец ищет причину странного звона везде, но только не под капотом. Так что к диагностике неприятных странных шумов стоит подходить комплексно.
