Устройство, обслуживание, диагностика, ремонт автомобиля Lada 4×4 Нива.

Выпускавшийся с 1977 года автомобиль повышенной проходимости ВАЗ-2121 «Нива» после модернизации в 1994 году получил обозначение ВАЗ-21213, ВАЗ-21214 «Лада Нива 4×4». В 2009 году в Тольятти провели очередную модернизацию, после которой автомобиль стал называться BA3-21214 «Lada 4×4». В процессе модернизации в автомобиле появилось 250 новых узлов и деталей.

Внешне обновленный автомобиль отличается новыми передними фонарями с секциями габаритного огня и указателей поворота, и увеличенными наружными зеркалами заднего вида. В салоне появились новая комбинация приборов и две контрольные лампы на панели приборов — блокировки дифференциала и обогрева стекла двери багажного отделения.

Серьезные изменения коснулись конструкции основных агрегатов. Двигатель мод. 21214 рабочим объемом 1,7 литра получил систему распределенного фазированного впрыска топлива, а также систему снижения токсичности отработавших газов с каталитическим нейтрализатором и систему улавливания паров топлива, обеспечивающие соответствие экологическим нормам Евро-3. Двигатель рассчитан на применение бензина с октановым числом не ниже 95.

Использование механизма сцепления производства фирмы Valeo от автомобиля Chevrolet Niva позволило снизить усилие на педали сцепления. Так же устанавливается привод сцепления от автомобиля Chevrolet Niva. При сборке раздаточной коробки исключены картонные прокладки, вместо них используют силиконовый герметик. В системе вентиляции картера раздаточной коробки сапун заменен на открытую трубку, что исключило возможность возникновения избыточного давления в картере коробки.

Повысились требования по дисбалансу и геометрической точности изготовления карданных валов, что позволило уменьшить шум и вибрации и увеличить ресурс карданных валов. В тормозной системе установлены новые вакуумный усилитель и алюминиевый главный тормозной цилиндр, унифицированные с аналогичными узлами автомобиля Lada Kalina, в результате удалось снизить усилие на педали тормоза.

На автомобиль стали устанавливать рулевое управление с гидроусилителем. В передней подвеске появились новые нижние рычаги с сайлентблоками увеличенной размерности и поворотные кулаки от автомобиля Chevrolet Niva. Увеличили диаметр оси нижнего рычага и установили новые шаровые опоры с кованым корпусом.

Модернизация подвески BA3-21214 Lada 4×4 Нива.

В задней подвеске амортизаторы установлены ближе к вертикали и изменилась кинематика за счет установки нижних штанг под углом к продольной оси автомобиля, это позволило уменьшить поперечные и угловые перемещения заднего моста, уменьшить рысканье автомобиля при переезде неровностей и снизить эффект подруливания заднего моста.

Кроме того, в передней и задней подвесках стали устанавливать новые амортизаторы. В результате всех изменений автомобиль стал легче управляться и лучше держать дорогу как на асфальте, так и на бездорожье. На заднем сиденье появились крепления системы Isofix, что позволяет установить в автомобиле сразу два детских кресла.

О разделах руководства.

В настоящем руководстве приведена подробная информация о конструкции всех систем, отдельных узлов и агрегатов автомобилей LADA 4х4, выпускаемых с 2009 года. В книге показаны все изменения, связанные с переходом на экологический класс автомобиля Евро-3, улучшения в конструкции трансмиссии и установка гидроусилителя рулевого управления. Подробно описаны возможные неисправности автомобиля, их причины и способы устранения.

Операции по обслуживанию и ремонту представлены на цветных фотографиях и снабжены подробными комментариями. В Приложениях показаны инструменты, лампы и схемы электрооборудования, приведены смазочные материалы и эксплуатационные жидкости, моменты затяжки резьбовых соединений. Книга предназначена для водителей, желающих обслуживать и ремонтировать автомобиль самостоятельно, а также для работников СТО.

Скачать книгу — Устройство, обслуживание, диагностика, ремонт автомобиля Lada 4×4 Нива >>>

Советы по эксплуатации Lada 4×4 и Chevrolet Niva

Новички не сразу запоминают, при каком положении рукоятки дифференциал заблокирован. Но об этом сигнализирует предупредительный индикатор на приборной панели. Если он горит — дифференциал заблокирован. За блокировку дифференциала отвечает передняя ручка раздаточной коробки. Если она находится в переднем положении — дифференциал разблокирован, в заднем — заблокирован.

Задняя ручка позволяет включать пониженную передачу. Сделать это надо перед попаданием в сложные дорожные условия. Так как у коробки нет синхронизаторов, переключение нужно осуществлять, когда автомобиль стоит на месте. При этом нужно выжать сцепление. Если переключения не происходит, нужно медленно тронуться с места, качнув рулевое колесо.

При движении по ровной дороге задняя ручка раздаточной коробки должна находиться в заднем, а передняя — в переднем положении.

Что же делать, если вывешены переднее и заднее колесо? Как говорилось выше, даже блокировка дифференциала не поможет решить эту проблему, автомобиль не поедет. Чтобы привести машину в движение, можно подсыпать грунт под одно из вывешенных колес. Если в машине есть пассажиры, можно переместить их в заднюю или переднюю часто автомобиля, загрузив одну из осей.

Преимущества автомобилей Lada 4×4 и Chevrolet Niva

Почему эти автомобили с неприметным дизайном в течение многих лет не утратили свою популярность? Секрет в относительно невысокой стоимости, которая сочетается с хорошей проходимостью, надежностью и простотой конструкции. Многие по достоинству оценили это транспортное средство во время поездок на охоту, рыбалку, путешествия по бездорожью.

Безусловно, Lada4×4 и Chevrolet Niva имеют множество недостатков. Они проигрывают по многим параметрам современным внедорожникам, которые отличаются повышенным комфортом и наличием множества дополнительных опций, но для тех, кто ищет недорогой, простой в ремонте автомобиль с высокой проходимостью, Нива является довольно удачным вариантом.

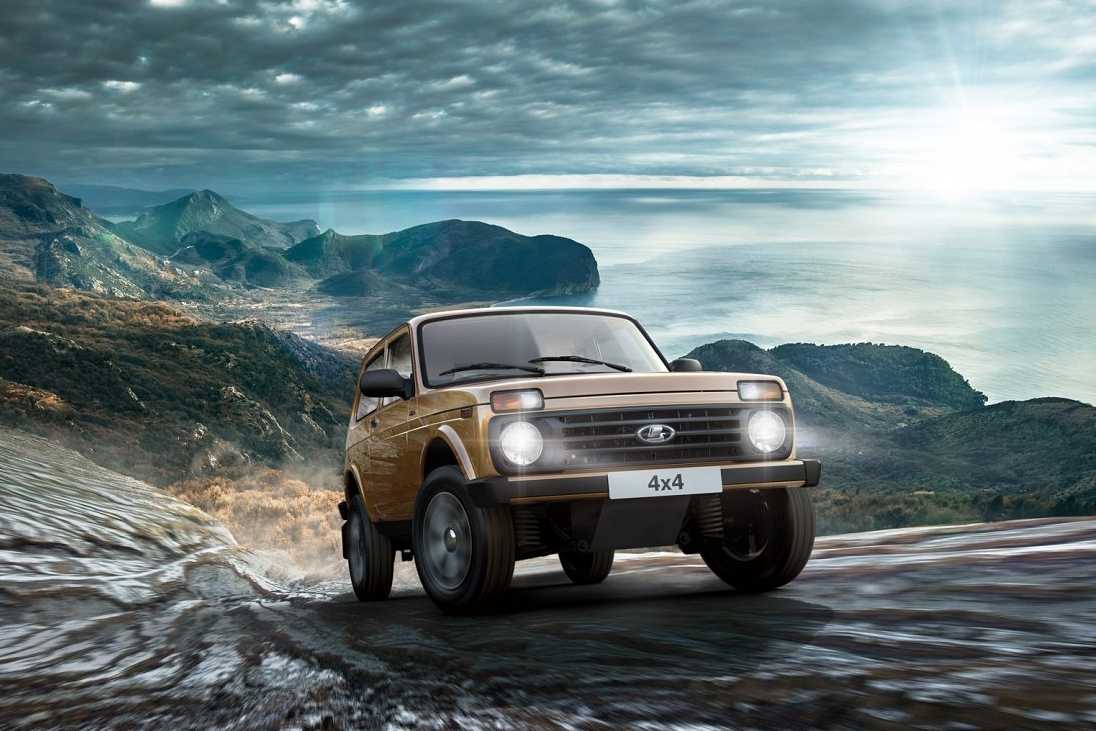

Lada 4×4

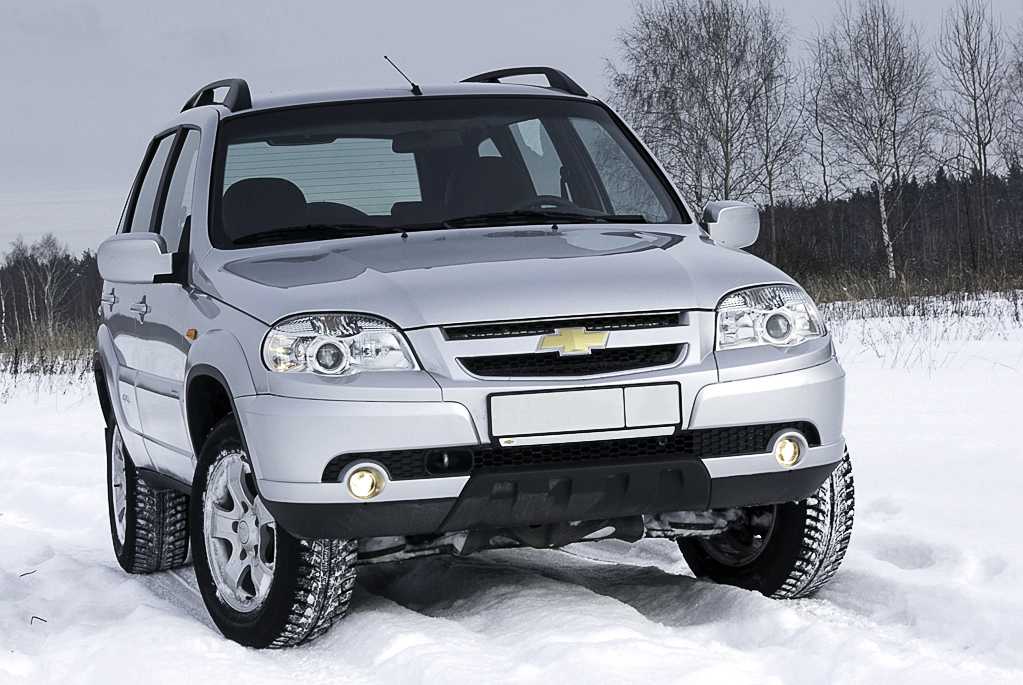

Chevrolet Niva

Расположение рычагов на Lada 4×4

Агрегаты трансмиссии

Расположение дифференциалов

Слабые места силового агрегата ваз 21213

  • Водяной насос;
  • Сальники двигателя, МКПП и раздаточной коробки;
  • Генератор;
  • Стартер;
  • МКПП;
  • Прокладка крышки клапанов;
  • Соединения патрубков системы охлаждения;
  • Радиатор;
  • Термостат;
  • Расширительный бачок;
  • Вакуумный усилитель тормозов.

Водяной насос (помпа) отмечается частыми выходами из строя на новых автомобилях после 2 000 км.

Сальники в следствие низкого качества требуют более частой замены, чем это требуется согласно руководству по эксплуатации.

Генератор имеет высокую вероятность отказа. Как правило, он сгорает даже на новых авто не достигших пробега 4 000-10 000 км.

Стартер имеет низкий ресурс работы без ремонта.

Прокладка клапанной крышки со временем теряет свойства, и пропускает масло наружу.

Соединения патрубков системы охлаждения в местах установки хомутов не надежные и очень рано теряют герметичность, что чревато потерей тосола.

Радиатор течет. Проблема происходит по причине появления трещин в трубном пакете радиатора сопровождающихся потерей охлаждающей жидкости. Данный дефект принял массовый характер.

Термостат не обеспечивает тепловой режим охлаждающей жидкости системы охлаждения двигателя. Проявление данной проблемы не является исключением. Причина дефекта в отказе клапанного механизма внутри термостата. Для проверки исправной работы термостата достаточно после запуска мотора опустить ладонь на нижний (отводящий) шланг, по которому горячий тосол циркулирует в радиатор для охлаждения. При исправной работе термостата через некоторое время шланг должен стать горячим, если шланг остался холодным термостат подлежит замене.

Расширительный бачок трескается и вытекает тосол. Появление трещин происходит по причине отказа паровоздушного клапана в пробке бачка вследствие повышения давления.

Вакуумный усилитель тормозов (ВУТ). Проявляется тугостью педали тормоза. Возможно плавание оборотов при выжиме педали тормоза, а также шипение. Проблема решается заменой вышедших из строя резинотехнических изделий, заменой хомутов в соединениях.

Как работает полный привод на Lada 4×4 и Chevrolet Niva

Полный привод на Ниве постоянный. В обычных дорожных условиях автомобиль передвигается с разблокированным дифференциалом. Блокировку дифференциала нужно включить при движении по труднопроходимой местности, снегу, льду, грязи, при высокой вероятности пробуксовки колес. Если буксует по одному колесу на передней и задней оси, блокировка дифференциала не решит проблему, вращаться будут только вывешенные колеса.

Управление передним и задним мостами осуществляется с помощью раздаточной коробки. Передний рычаг отвечает за включение блокировки дифференциала. Передвигая заднюю ручку вперед-назад, можно включить пониженную или повышенную передачу. Эти элементы управления подчеркивают, что Lada4×4 и Chevrolet Niva — это полноценные внедорожники, а не просто автомобили с полным приводом.

Раздаточная коробка не имеет синхронизаторов. При переключении шестерни встают зубцами друг к другу, для включения передачи автомобиль нужно подать немного назад либо вперед.

Дифференциалы передней и задней оси у Нивы являются неблокируемыми и перераспределяют вращательное движение в автоматическом режиме. Водитель может заблокировать только межосевой дифференциал.

При блокировании межосевого дифференциала на переднюю и заднюю ось передается одинаковая угловая скорость. Это повышает проходимость автомобиля.

Блокировать межосевой дифференциал нужно при приближении к сложному участку дороги, до того, как автомобиль начал буксовать. Грязь, песок, снег, лед — это поверхности, на которых риск пробуксовки велик, лучше подготовиться к преодолению таких препятствий заранее. При заблокированном дифференциале на задней и передней оси будет вращаться хотя бы по одному колесу. Но стоит знать, что при диагональном либо одностороннем вывешивании колес задней и передней оси блокировка дифференциала не решит проблему — автомобиль не сможет продолжить движение.

Не стоит блокировать дифференциал на асфальте и других ровных, твердых дорожных покрытиях. Это повышает расход топлива, ускоряет износ покрышек и увеличивает нагрузку на детали автомобиля.
