Установка

Чтобы установить автомагнитолу на вторую генерацию Renault Logan, необходимо:

Отключить аккумуляторную батарею от бортовой сети автомобиля. Запрещается устанавливать любое дополнительное оборудование с электрическим питанием без отсоединения батареи.
Аккуратно поддеть и вынуть пластиковую прямоугольную заглушку, установленную в центре панели приборов.
Вынуть штатную проводку и смонтировать переходник стандарта Renault-ISO.
Разместить в посадочном гнезде монтажную шахту головного устройства.
Аккуратно отжать отверткой металлические язычки, которые удержат деталь от выпадения, элементы отгибаются до момента жесткой фиксации шахты.
Подсоединить коммутационные кабели и антенну к задней стенке магнитолы.
Аккуратно вставить головное устройство в шахту и задвинуть до срабатывания фиксаторов.
Подключить аккумулятор и проверить работоспособность магнитолы.
Установить декоративную рамку, обрамляющую место установки магнитолы.

Для установки громкоговорителей требуется:

Демонтировать пластиковую декоративную карту с правой передней двери, которая крепится винтами и защелками. При демонтаже не следует прикладывать усилий, чтобы не повредить пластиковые пистоны. Для снятия панелей потребуется набор отверток с головками Torx.
Проем для динамика заклеен заглушкой, изготовленной из специального материала. Вырезать внутреннюю часть детали при помощи канцелярского или фасонного ножа. Рекомендуется оставить внешнюю часть детали в качестве виброизоляционной прокладки между корпусом репродуктора и внутренней металлической панелью двери.
Для улучшения качества звука и упрощения монтажа рекомендуется установка динамиков через деревянный или фанерный подиум. Для изготовления шаблона будущей прокладки требуется перенести внешний контур заглушки на лист бумаги размера А4. Затем необходимо наложить и обвести внутренний контур, используя в качестве образца вырезанную часть заглушки.
Наложить шаблон на лист фанеры и перенести форму изделия, затем вырезать деталь при помощи электрического лобзика. Острые кромки зачистить наждачной бумагой, параллельно проверяя совместимость прокладки и громкоговорителя.
Покрасить фанерные прокладки краской для защиты от влаги и гниения. Закрепить детали в дверях при помощи болтов М6*35 мм.
Динамики устанавливаются в центральное отверстие подиума, фиксация выполняется стандартными шурупами по дереву.
Для снижения вибраций и повышения качества звучания возможна оклейка двери виброизоляционным материалом. Также обрабатывается пластиковая обшивка, на которую наносится дополнительный изолятор, кусочки материала устанавливаются и в пустые полости внутренних дверных ручек.
По аналогии устанавливается громкоговоритель в левую переднюю и задние двери.
Если планируется установка компонентной акустики с вынесенными высокочастотными динамиками, то их располагают на верхней части приборной панели около места размещения обшивок передних стоек. Проводка к головному устройству прокладывается параллельно штатным жгутам, рекомендуется крепление при помощи пластиковых хомутов.

Прошивка Медиаскин для версий 6.0.3 и 6.0.4

Запуск прошивки выполняется так: «+» « -» «+» «-». То есть последовательным нажатием клавиш громкости (на руле или магнитоле). Все манипуляции должны уложиться 3-4 секунды. Обзор прошивки Mediaskin на видео:

Для установки предлагается несколько сборок этой прошивки:

Прошивка находится на флешке. Штатные файлы системы не меняются. Во время работы магнитолы флешку вытаскивать нельзя. Архивы:

Порядок установки прошивки:

1. Распаковать архив(ы) в корень чистой флешки (файловая система FAT32).

2. Вставить флешку в магнитолу, запустить двигатель и включить магнитолу.

3. После загрузки магнитолы дождаться появления окна.

4. Переходим (двойным кликом) в каталог MD, а затем в Ttcmd.

5. Запустить TaskMgr, выбрать вкладку Process и проверить наличия процесса nngnavi.exe.

6. Если он есть — закрываем его (выделяем процесс и нажимаем кнопку Terminate).

7. Запустить ttcmd.

8. Скопировать папки Storage Card и Storage Card4 из папки MD в память магнитолы (в правой панели заходим в папку MD, выделяем папку, нажимаем вверху кнопку копирования, затем кнопку Copy и Overwrite all)

9. После завершения копирования выключаем магнитолу, глушим двигатель, вынимаем ключ, ждем около 1 минуты и вынимаем флешку.

10. Все! Осталось только скопировать на флешку карты для навигационных программ (в дальнейшем в настройках навигации указываем путь до них).

Чтобы вернуть заводскую прошивку, скачиваем ее (

Как установить (поставить) магнитолу на рено логан? | newlogan.ru

Стоковая магнитолла не устраивает по звучанию. Хочу установить новую SONY. Как достать старую и установить новую?

В1

ШАГ 1: Выдвиньте заглушку, которая установлена на месте будущей магнитолы. Для этого возьмите две тонких отвертки, при помощи которых подденьте защелки и вытащите заглушку. На обратной ее части вы обнаружите закрепленные разъемы ISO и антенны, с которыми необходимо дальше работать.

ШАГ 2: Внимательно осмотрите разъем антенны, скорее всего он, так называемого «европейского» вида. Это значит, что при подключении магнитолы, которая произведена в Китае или Японии, придется приобрести антенный переходник, который называется «Европа-Азия». Его стоимость невелика и продается он повсеместно в магазинах, торгующих радиоэлектроникой.

ШАГ 3: Разъем ISO предназначен для того, что подвести к магнитоле питание, динамики и коммутационные сигналы. Осмотрите его внимательно. Помните, что его верхняя половина необходима для подсоединения динамиков, и, скорее всего, разводка сделана только для передних колонок. Нижняя часть разъема подает напряжение с аккумуляторной батареи, которое необходимо для питания памяти прибора, для включения магнитолы после замка зажигания.

ШАГ 4: Внимательно запомните цвет и расположение проводов, которыми выполнено подключение динамиков на обратной стороне разъема, это пригодится вам в дальнейшем, чтобы избежать ненужной путаницы при подсоединении колонок к магнитоле. Осмотрите тип разъема для динамиков, к которому подберите подходящую вилку, или соорудите самодельный переходник.

ШАГ 5: Изучите схему подключения аудиосистем в данном автомобиле. Помните, что стандартный сигнал « 12V к антенне» предназначен для антенн, которые автоматически выдвигаются после того, как произошло включение магнитолы. Данный тип сигнала здесь не требуется по причине того, что штатная антенна в Renault Logan не обладает таким свойством, как и многие магнитолы.

В2

Посмотрите видео:

Неисправности и их решение

Появление периодических хрипов при работе указывает на окисление или разрушение контактов на динамиках или магнитоле, которые требуется заменить. Владельцы машин Логан часто сталкиваются с ситуацией, когда одновременно не работают магнитола и прикуриватель. Причиной является вышедший из строя общий предохранитель, рассчитанный на ток 10 А. Плавкая вставка размещена в монтажном блоке, установленном внутри панели приборов.

Еще одной причиной одновременного отказа головного устройства и вентилятора системы микроклимата является разрушение 2 колодок под предохранители, идущих от замка зажигания. При этом оборудование может работать несколько минут, потом выключаться, а затем вновь активизироваться. Ремонт заключается в замене изношенных деталей. Если дефект не пропал, то неисправен контроллер управления электрикой автомобиля, размещенный внутри панели приборов около ног водителя.

Как вводить пре код в Renault Duster?

Разблокировочный код для магнитол в Рено Дастер содержит в себе 4 цифры.

При вводе кода магнитола вам пишет ERROR, не стоит пугаться, ничего не сломано, нажмите ещё раз «1» и «6» и дисплей вас вернёт снова на этап ввода кода.

Для ввода кода можно использовать джойстик подрулевой или панель магнитолы, после набора нужного кода нажмите цифру «6» и удерживайте.

Нажимайте кнопку один до того момента пока не появиться нужная вам цифра кода.
Далее нажимаем цифру два на панели головного устройства, начнет мигать вторая цифра ввода на экране, также набираем нужную нам цифру.
С цифрами три и четыре проделываем тоже самое, набираем нужные нам цифра многократным нажатием.
Всё, набрали нужные нам 4 цифры, далее нужно подтвердить код и чтобы головное устройство его запомнило, для этого зажимаете кнопку «6» и удерживаете её пару секунд до появления звукового сигнала.

На этом этап раскодировки магнитолы закончен, как видите, ничего сложного нет, если один раз вы узнали код разблокировки радио и магнитолы в будущем его уже не надо генерировать.

Схема подключения

Подключение магнитолы на Renault Logan 2 производится при помощи штатного разъема или адаптеров, обеспечивающих совместимость штекеров. В автомобиле установлена штатная антенна; кабель выведен к центральной части панели приборов. Элемент подключается к головному устройству напрямую или через специальный переходник.

Штатные разъемы состоят из колодки для подачи питания и штекера, обеспечивающего трансляцию звукового сигнала от усилителя к громкоговорителям. В схеме подключения питания используется двойной положительный провод. Один кабель обеспечивает сохранение настроек магнитолы, второй шнур проходит через замок зажигания. Работа мультимедийного оборудования возможна только после включения цепей зажигания.

Для просмотра онлайн кликните на видео &cudarrr;

Medianav evolution v2 version 1.0.13.1 Micom Test Подробнее

Media nav evo 1.0.13.1 расширенные функции Подробнее

Medianav Evolution 9.3.1 Menu secret MICOM Renault. Подробнее

Скрытые возможности MediaNav Evolution: Test Mode, Eco2, AHA, 4х4, показания температуры Подробнее

Micomtest Renault Clio 4. Micom Test Clio IV. Micom Test media nav 4.0.6-4.1.0. ECO DRIVE Activate Подробнее

Media nav Evo 2 (9.1.3 windows) change to Media nav Evo 3 with CarPlay/AA ( 1.0.13.2 ) Duster 8/2018 Подробнее

Ativando funções no media nav Подробнее

Micom test MediaNav Подробнее

Entrare nel menu Segreto del Medianav e cambiare Schermata Tutorial Подробнее

lecture video medianav version 1 0 13 1 et 2 Подробнее

Как включить TMC на медианав в micom Подробнее

Dacia Media Nav — Menu Secret Menu Segreto Подробнее

Cambiar colores medianav EVO hasta 9.1.3 Подробнее

Ativar Modo ECO e da Câmera de ré no Media Nav Evolution 6.03; 6.04; 7.05 ou 8.05 Подробнее

Renault Kaptur Media Nav скрытые возможности ! Подробнее

MISE A JOUR MEDIA NAV DACIA 2018 Подробнее

MediaNav EVOLUTION 2.0 Dacia Renault. Android Auto / Apple CarPlay. Review / Prueba / Test. Подробнее

Ativar Modo ECO Câmera de Ré no Media Nav Evolution Подробнее

Activation Lecteur video Medianav 1.0.13.1 et 1.0.13.2 Подробнее

http://xn--80aal0a.xn--80asehdb/do-my-self/tuning/tuning-lada-xray/2460-skrytoe-menyu-test-mode-na-magnitole-medianav-evolution-lada-xray.htmlhttp://4pda.ru/forum/index.php?showtopic=514735&st=140http://putinizm.ru/micom-media-nav-1-0-13-1-media-nav-micom-test-medianav-evolution-2http://chevroletcars.ru/info/kody-media-nav-evolution/http://putinizm.ru/micom-media-nav-1-0-13-1-media-nav-micom-test-medianav-evolution-2

Micom test media nav

Renault MediaNav

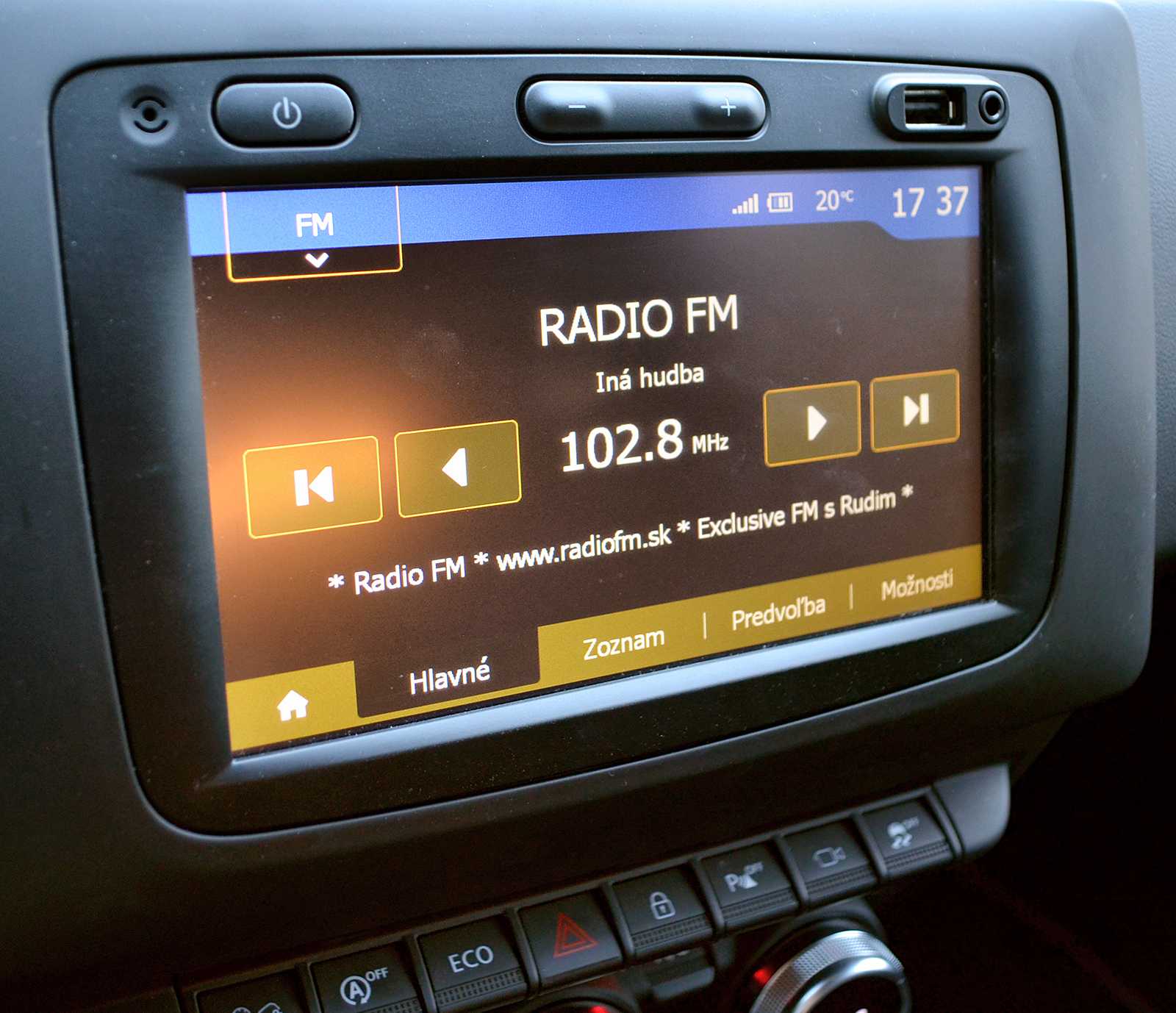

MEDIA NAV — интегрированная мультимедийная навигационная система от Renault. ШТАТНО устанавливается в Renault Duster, Sandero II, Logan II, Dokker, Lodgy, Clio IV, Captur

При помощи MEDIA NAV — вы можете:

— прослушивать аудиозаписи с мобильных устройств через Bluetooth или разьемы USB/jack;

— прослушивать радио и сохранять станции;

— общаться по телефону с использованием функции «свободные руки»;

— добраться, куда Вам нужно, по проложенному навигатором маршруту;

— опрелить Ваше месторасположение.

сенсорный цветной дисплейразмер экрана — 7 дюймов (18 см)разрешение — 800х480 пикселейAM-FM-радиоMP3-плеерВстроенная навигация на базе урезанной Igo Primoуправление с помощью подрулевого джойстикабольшие сенсорные кнопкичеткое и понятное менюлегко узнаваемые кнопки действий

Процессор NetLogic Au1320 667 Мгц архитектуры MIPS Оперативная память — 256 МбВстроенная память — 4 ГбОперационная система Windows CE 6

Внимание! Если вы не хотите убить магнитолу — не изменяйте ничего в файле прошивки upgrade.lgu! У магнитолы 100% нет никаких резервных режимов запуска! Если вы убьете содержимое Storage Card — поможет только перепайка памяти

Ребята, как приобрести Menavrus и не попасть на лохотрон

Сообщение отредактировал aameleshin — 27.01.15, 17:28

Mowchik,

Висит или в постоянном ребуте окно с логотипом. Версия ПО 4.0.2. Есть ли решение (через CN400) или танцы с бубном? )))

Сообщение отредактировал gera7im7 — 27.09.16, 15:47

Привет всем.Скажите, на ХРЕЙ такая же ММС, заметил по флешке:

сделал 2 папки на флешку, растолкал в одну 37 файлов mp3, в другую 160 штук.Толкаю в магнитолу, с первой папки находит 16 песен и играет, с другой 56 и тоже играет.

Вопрос — почему так?

Пробывал в без папок кидать в общую директорию — находит примерно в 3 раза меньше песен по количеству (он там пишет в списке)..

Что то не нашел ответа.Так как все таки? таже или нет? (этот вопрос снят)Еще интересует как попасть на раб стол у нее?

Сообщение отредактировал kalimit — 15.11.16, 17:41

Я помню вы много общались в теме про ммс калиныгрантыприоры, нет ли в планах авторов альтернативного меню сотворить что то подобное и с medianav? В профильных форумах оболочку немного допилили, альтернативные навигаторы и видео сделали, но в плане диагностики и маршрутника подобного тому, что для ммс приор не делали. Стандартные программы типа хобдрайва работают только через блютус, при этом телефон естественно не работает. Но CAN шина в медианаве есть, хотя и выведена только на диагностический разъем, где есть общая каншина автомобиля. Сдается мне если поставить перемычки там, то ГУ будет подключена и к основной каншине авто, что соответственно дает возможность допилить и маршрутник и диагностику подобно имеющимся в альтернативном или сингл меню. Или может быть эта тема где то уже развивается? Спасибо.

Скрытое меню «TEST MODE» на магнитоле MediaNav Evolution (Lada XRAY)

Мультимедийная система (ММС, Media Nav Evolution) досталась Lada XRAY от Renault. Эта магнитола уже давно устанавливается на французские автомобили и имеет множество возможностей, о которых многие владельцы даже не догадываются. Например, с помощью специальных действий можно активировать сервисное или служебное меню.

Внимание! Ряд действий могут вывести магнитолу из строя. Все действия вы выполняете на свой страх и риск!. Чтобы выйти в меню «TEST MODE» необходимо:

Чтобы выйти в меню «TEST MODE» необходимо:

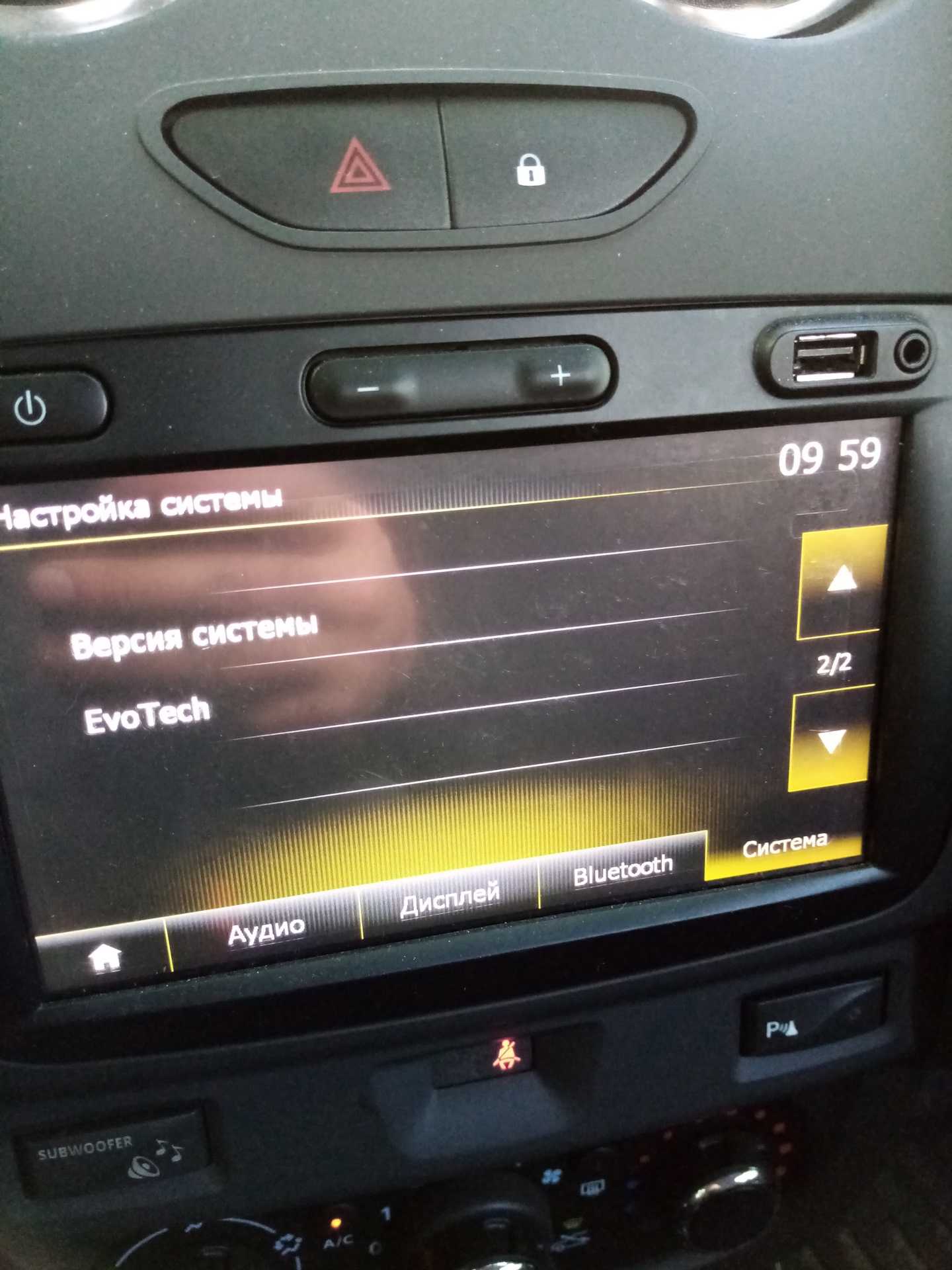

Открыть окно с версией системы (Настройка -> Пролистать вниз -> Версия системы).
Последовательно нажать на определенные места на экране магнитолы (см. фото1).
Появится диалог, в котором нужно вводить специальные коды, открывающие доступ к скрытым возможностям системы (см. фото2).

1111 — Выводит информацию о версиях всех компонентов в системе.
1119 — Проверяет и если не запущен запускает \Storage Card\ULC2_Trigger.exe — такого файла в системе нету, зачем сделано, не знаю.
0362 — Активация расширенных кодов. Этот код необходимо ввести один раз пока голова включена и нажать ОК. Потом его вводить не нужно перед каждым расширенным кодом.

Список расширенных кодов:

6971 — Выход на рабочий стол WinCE
3740-3749 — Коды запускающие конфигурацию MicomManager. Из них рабочие 4.
3744 — Какой-то тест. В нем есть показания скорости.
3745 — Тест радио
3746 — Тест аудио
3748 — Запуск экрана конфигурации MicomManager (это то где можно менять ECO, AHA и прочее)
9999 Должно вызывать ControlPanel\Comm, но что-то не вышло у меня.
4444 Посылает что-то в BlueTooth
4445 Посылает что-то в BlueTooth в коде есть упоминание com.ahamobile.shoutapp.e
4446 Посылает что-то в BlueTooth в коде есть упоминание LL29PAF236
2223 Переключает скин головы на старый MediaNav (простые иконки и прочее)
2222 Переключает скин обратно на MediaNav Evolution

Если ввести код 3748, то все опции меню будут неактивными. Для их активации нужно до ввода кода вставить флэшку, на которой будет один из пустых файлов на выбор:

mcmtest_activate_4nng.ini (активирует только часть опций).
mcmtest_activate.ini (активирует все опции, часть из которых может вывести магнитолу из строя).
mcmtest_activate_4medianav.ini

Пример: Как Выйти на рабочий стол WinCE:

Вводим код 0362 и нажимаем ОК
Все стираем (нажимаем 2

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Источник

Медиа нав рено дастер прошивка

All the best … Wandering through the expanses of the drive, once again stumbled upon an entry about updating Media Nav. And having thought, than I am worse, decided to be updated too. At first, it was all like Alex-Kravchenko — inserted a USB flash drive into Media Nav, collected data about the system. Installing Media Nav Toolbox on your PC, inserted the USB flash drive. The program, scrolling bits gave out: everything is bad, it is necessary to urgently update, and in general it is not a shame … Well, or something like that I agreed with everything, transferred the update data to the USB flash drive and went to the car.

! ATTENTION! in order not to get a brick (broken Media Nav), since the update takes a long time, the ignition must be switched to position 1 or 2. At the same time, it is not necessary to start the engine.

I turned on the ignition, waited for the download of Media Nav (when I’ve spoken) and inserted the USB flash drive. Media Nav offered to upgrade by issuing a window with the information that the flash drive is a newer version of the software than it is currently installed. We agree with the update.

ATTENTION! you do all further procedures with Media Nav at your own risk, the author is not responsible for the consequences.

In the description of the procedures, Roman-RV78 after the software update, the navigation patch is installed, but there only for software versions not higher than 9.1.1. In programming, I’m not strong, try this. Download and unzip the patch for 9.1.1 to a blank flash drive and go to the car. Turn on the ignition, wait for loading Media Nav and insert the USB flash drive. Iiii … And no-chego. Media Nav wrote that no media files were found and calmed down on this. Sadly, okay, let’s try to roll back to 9.1.1. But Media Nav Toolbox does not allow to roll back to the previous version. Figs with him, let’s go the other way … In CaHeK124rus , in bortovik there is a link to software 9.1.1 even with broken navigation. Download it to a clean flash drive and go to the car. Next on the old program — turn on the ignition, wait for loading Media Nav and insert the USB flash drive. The system displays a window that firmware 9.1.1 a is installed on a flash drive and 9.1.3 is installed. and type — and you need it?! But updating does not forbid that we are doing well. We are waiting for the completion of the update and see the software version. And it is still 9.1.3. Strange but okay! Insert the flash drive with navigation patch for 9.1.1. Iii … and again nothing Eh! Drink like drinking … Software is kind of broken, so we are trying to install maps by reference from the page Alex-Kravchenko , by downloading and unarchiving them on a clean USB flash drive. Insert the flash drive when the ignition is turned on in the loaded Media Nav. A window with the text «No media files were found.» Eh … And only after 30 seconds a window in the style of WINDOWS comes out with a proposal to replace the contents of several folders. Well! It was not, we agree. We are waiting for the completion of the process, and this is 15-20 minutes. Just in case, turned off and turned on the ignition. I checked the version of maps and software. Accordingly, we observe:

Прошивка для Renault

Менако — это альтернативная прошивка Медиа Нав для штатной мультимедийной магнитолы Media-Nav и Media-Nav Evolution автомобилей Renault, а также для автомобилей Dacia.

Совместимость Менако можно проверить по типу магнитолы (штатного головного устройства) и номеру версии штатной прошивки этого ШГУ.

Штатное головное устройство Renault

Программный комплекс Менако разработан для двух типов штатных магнитол Renault (навигация Рено): Media-Nav и Media-Nav Evolution. Установка Менако на ШГУ Media-Nav Evolution отличается от установки на ШГУ Media-Nav.

Прошивка Менако для Renault поставляется в двух комплектациях.

Определите тип штатного головного устройства, установленного на Вашем автомобиле,

Версия штатной прошивки Renault

Проверьте Текущую версию штатной прошивки своей магнитолы, она понадобится при установке Менако.

Магнитола Media-Nav

Если отобразилась версия типа 2.х.х, 3.х.х, 4.х.х, например, 2.0.9, 3.5.1, 4.0.2, 4.0.6, 4.0.9, 4.1.0, то установлено ШГУ Media-Nav.

Прошивка Менако устанавливается на ШГУ Renault Media-Nav со штатными версиями 4.0.2 – 4.1.0 и ниже.

Если версия штатной прошивки 4.0.2-4.1.0, то установка альтернативной прошивки Менако производится без дополнительных обновлений штатной прошивки.
Если версия штатной прошивки ниже, чем 4.0.2, нужно сначала обновить штатную прошивку до версии 4.0.2 (или 4.0.5-4.0.6)

Обращаем внимание, что в предоставляемой Инструкции по установке Менако будет указано, как правильно обновить штатную версию до нужной.. Обращаем внимание, что навигационные карты в комплектацию не входят, их нужно выбирать в заказе дополнительно

Карты и прошивка обновляются бесплатно

Обращаем внимание, что навигационные карты в комплектацию не входят, их нужно выбирать в заказе дополнительно. Карты и прошивка обновляются бесплатно

В штатном варианте прошивка Media-Nav не позволяет подключить к магнитоле камеру заднего вида. После установки прошивки Менако подключение камеры станет возможным. Прилагаем Схему подключения камеры заднего вида.

Магнитола Media-Nav Evolution

Если отобразилась версия типа 5.х.х, 6.х.х, 7.х.х, 8.х.х, 9.х.х, например, 5.2.7, 5.2.7.А, 6.0.3, 8.0.5, то установлено ШГУ Media-Nav Evolution.

Прошивка Менако Эволюшн устанавливается на ШГУ Renault Media-Nav Evolution со штатными версиями 5.2.7 – 9.1.3.

Магнитола Media-Nav Linux

Если отобразилась версия из 4-х групп цифр типа 1.0.х.x, например, 1.0.12.8, 1.0.13.1 или 5-ти групп цифр, например, 1.0.13.3.0821, то установлено ШГУ Media-Nav Linux. Эти магнитолы устанавливаются в некоторых моделях автомобилей Renault и Dacia с конца 2020 года. Прошивка Менако пока не совместима с этими ШГУ.

Поддерживаемые модели автомобилей Renault

Текущая версия программного комплекса Менако поддерживает следующие модели автомобилей Renault (Dacia):

Clio IV (прошивка Рено Клио) *
Dokker (прошивка Рено Доккер) *
Duster (прошивка Рено Дастер) * или **
Kaptur (прошивка Рено Каптур) * или **
Lodgy (прошивка Рено Лоджи) *
Logan II (прошивка Рено Логан 1.6, 1.4) *
Sandero II (прошивка Рено Сандеро 2) * или **
Sandero Stepway II (прошивка Рено Степвей 2) * или **
Trafic Bus III (прошивка Рено Трафик 3) * или **

* Примечание: В 2012 – 2020 устанавливалось ШГУ Media-Nav.

** Примечание: С конца 2020 – начала 2016 устанавливается ШГУ Media-Nav Evolution. Установка Менако на ШГУ Media-Nav Evolution отличается от установки на ШГУ Media-Nav. При заказе прошивки Менако нужно указывать тип магнитолы Media-Nav или Media-Nav Evolution.

*** Примечание: С конца 2020 устанавливается ШГУ Media-Nav Linux (Media-Nav ULC4), пока не совместима.

Заказ прошивки Менако осуществляется просто, в четыре шага. Ознакомиться с процессом заказа можно здесь.
