Схема подключения магнитолы media nav evolution от renault
05 декабрь 2020 Лада.Онлайн 52 385
Штатная магнитола на Lada XRAY называем Media Nav Evolution (досталась от Renault) имеет сенсорный экран и множество полезных функций. Например, есть возможность выводить на нее изображение с камеры заднего вида, пользоваться навигационными программами, а также подключить сабвуфер. Если вы столкнетесь с подобными доработками, то без схем распиновки разъемов не обойтись.
Снимаем магнитолу и обнаруживаем на ее обратной стороне несколько разъемов:
- 24-пиновый разъем — управление
- 8-пиновый разъем — подрулевый джойстик
- 12-пиновый — аудио разъем
- Разъем антенны системы навигации (GPS)
- Разъем антенны радиоприемника
Схема 24-пинового разъема Media Nav:
- « 12В» если включена подсветка приборов. Включает подсветку кнопок — и Power на Media Nav. Работает даже если на сам прибор питание не подается.
- « 12В» если включено зажигание. Если нет напряжения на этом контакте через некоторое время около 20-25 минут Media Nav Evolution отключается.
- « 12В» с коробки передач, если рычаг переключения в позиции R.
- Резерв.
- Резерв.
- Резерв.
- Сигнал внешнего микрофона
- Питания внешнего микрофона
- « 6В» для питания штатной камеры (подается, если есть 12В на контакте 3).
- Плюсовой сигнальный провод штатной камеры.
- Плюс второго линейного входа (данный вход блокируется программно).
- Включает второй линейный вход, если он разблокирован программно при замыкании на массу.
- Сигнал скорости. Влияет на регулировку громкости в зависимости от скорости.
- « 12В» при включении зажигания.
- CAN шина
- CAN шина
- Резерв
- Резерв
- «Масса» внешнего микрофона.
- Резерв
- «Масса» питания камеры (без помех).
- «Масса» сигнала камеры
- «Масса» второго линейного входа
- «Масса» экрана второго линейного входа
Схема 8-пинового разъема (управление джойстиком на руле):
Схема 12-пинового аудио разъема:
- плюсовой контакт левого заднего динамика
- плюсовой контакт левого переднего динамика
- плюсовой контакт правого переднего динамика
- резерв
- 12В с аккумулятора
- минус левого заднего динамика
- минус левого переднего динамика
- минус правого переднего динамика
- плюс правого переднего динамика
- минус правого заднего динамика
- резерв
- общий минус
Напомним, ранее мы рассматривали инструкции по обновлению навигационных карт, а также прошивку магнитолы (для расширения ее возможностей).
Ключевые слова: магнитола lada xray | торпедо lada xray
13
2
Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

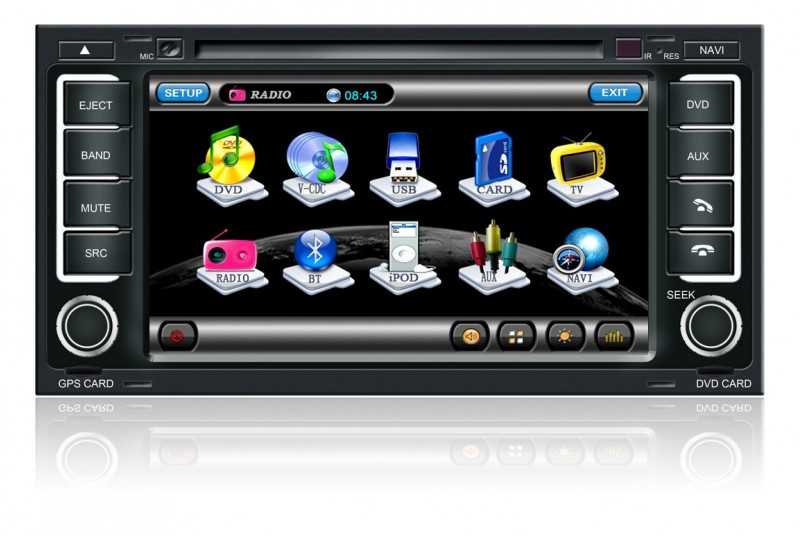

Автомобильные мультимедиа системы с навигатором
Современный автомобильный мультимедийный GPS-навигатор представляет собой устройство, которое кроме своего основного назначения имеет большой набор функции (просмотр фото и видео изображений, прослушивание музыки, выход в интернет, функцию телефона, поддержку разных видов карт памяти, функцию видеорегистратора и др.). Навигационные системы делят на портативные (переносные или автономные) и на встроенные (стационарные), входящие в состав автомобильных мультимедийных систем.
Главное отличие портативных навигаторов от стационарных — это возможность их применения без подключения к бортовой сети машины. Наличие встроенного аккумулятора позволяет использовать в автономном режиме вне автомобиля, так и как мультимедийное устройство. Такой вариант не требует сложных установок. Девайс просто крепится на ветровое стекло или приборную панель.
Одним из немаловажных аспектов является операционная система, под управлением которой работает навигатор. Устройства такого типа могут иметь ОС как Windows CE, так и Android. Хотя Android и является более новой ОС, но все же, существенно уступает более старой Windows CE. Также существуют отличия в размере экрана, мультимедийным набором возможностей, наличием или отсутствием слота для sim-карты, встроенным регистратором или радар-детектором (некоторые модели). Чаще всего имеют предустановленную программу Навител, Прогород, Ситигид.
Наиболее распространенными фирмами-производителями в России по праву считаются: Navitel, Prestigio, Lexand, Oysters, Prology, Texet, Explay, Shturmann, Digma, GlobusGPS, другие.
Автомобильные магнитолы с навигатором
Навигация в современном автомобиле остается одной из самых востребованных функций. Мультимедийные системы с возможностями ПК на данный момент представляют последнее поколение новой линейки автомобильных GPS-навигаторов. Использование самых последних средств кодирования и сжатия позволяют просматривать видеофильмы в дороге. Поддержка WI-FI протокола дает возможность использовать его в качестве планшета.
Данные центры делятся на универсальные, рассчитанные на установку в любой автомобиль, где предусмотрено место для данной магнитолы и штатные, взамен оригинальных заводских. Особенностью устройств второго типа является дизайн, разработанный специально для определенных моделей авто и устанавливаемых взамен заводских систем. Современный автомобиль представляет собой сложную систему, управление которой частично возложено на мультимедийную систему, по этому, второй особенностью автомобильных магнитол с навигатором является полная интеграция в сеть авто. Мультимедийные системы способны воспроизводить изображения камер заднего вида или боковых по желанию. Некоторые модели имеют функцию картинка в картинке, наличие встроенного модуля Bluetooth, позволяет использовать, как громкую связь для телефона.
Эквалайзер Arkamys
Эквалайзер Arkamys
Сообщение Yosic » 22 мар 2019, 11:49
В этой ветке мы представляем пакет с несколькими вариантами измененных настроек эквалайзера призванных, по-нашему мнению, улучшить звучание штатной аудио системы MediaNav.
Немного информации. MediaNav оснащен DSP(Digita Signal Processor) — это специальный процессор который обрабатывает сигналы, в нашем случаи звук. С его помощью можно как значительно улучшить звучание так и сделать его умышленно плохим. В MediaNav DSP работает в составе системы улучшения звучания французской фирмы Arkamys. Эта компания была основана в конце 90х и занимается разработкой и внедрением систем улучшения качества звука преимущественно для автомобильных систем. Помимо всего прочего эта система содержит встроенный мощный много полосный параметрический эквалайзер. И настройки этого эквалайзера можно менять! Мы пока еще не совсем разобрались в том как его настраивать, но некоторые изменения уже умеем вносить.
Пакет. В архиве находятся несколько вариантов настроек эквалайзера. Устанавливаются они как обычные обновления: копируете upgrade.lgu в корень флешки, вставляете в ГУ и соглашаетесь на обновление. После перезагрузки появится предложение еще раз обновить — это нормально, игнорируйте его, вынимайте флешку и все. Оно появляется потому, что эти обновления не меняют версию системы. Устанавливать только на прошивку с плеером. Это связано с тем, что в этой прошивке исправлен баг в MicomManager.exe который не давал возможность обновить настройки эквалайзера. При игнорировании этого требования обновление просто полностью отключит эквалайзер и вы получите глухой звук.
В пакете следующие варианты настройки:
- Stock — возврат к заводским настройкам для Renault Kaptur.
- SoftBass — средняя, сбалансированная, настройка, которая подойдет большинству. Имеет хороший мягкий бас.
- BassAttack — настройка с более агрессивным басом для любителей, чтобы «гремело».
Ссылка под спойлером
Источник
Особенности магнитолы
В комплектации люкс установлена Media Nav Evolution – французская мультимедиа с 7” цветным дисплеем с тачскрином и с навигацией. Кроме этого, мультимедийная система имеет 6 динамиков. Кроме радио, устройство способно проигрывать файлы с разных носителей: USB-вход, традиционный 3,5мм вход AUX и Bluetooth.
Обзор
Мультимедиа оснащена хорошей навигацией, которая издалека различает дорожные камеры, предупреждая водителя о требуемом скоростном режиме. Магнитола находится в верхней части панели, что довольно удобно для управления.
Угол наклона позволяет без затруднений считывать с дисплея информацию.
Из недостатков головного устройства можно отметить только слабый угол обзора и не особенно четкую контрастность, которая может затруднить пользование устройством ярким солнечным днем.

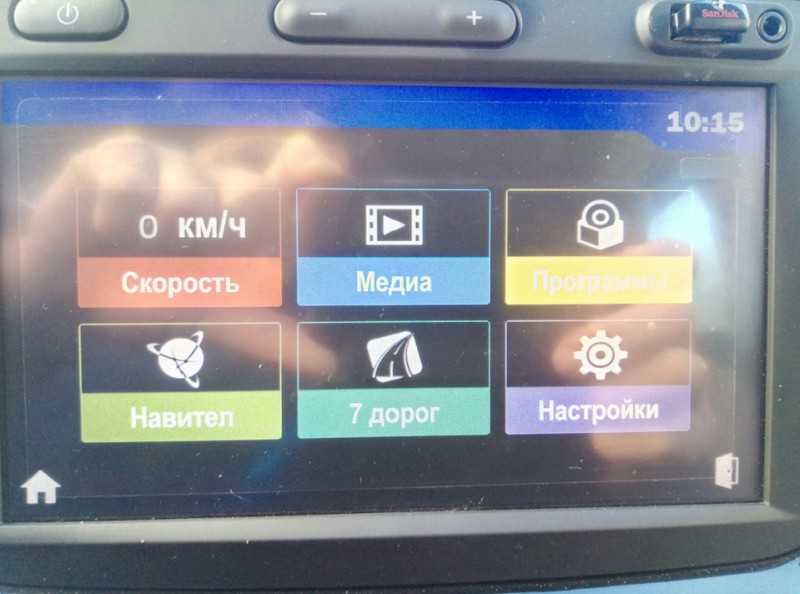

Все возможности магнитолы в виде крупных 6 кнопок представлены на главном меню, это:
- радио;
- медиа (аудио можно воспроизвести через USB, ipod, BT, AUX);
- телефон (режим громкой связи устанавливается через Bluetooth);
- в режиме карты – карта;
- навигация (возможность установки маршрута со всеми опциями;
- и возможности настраивать все опции: аудио, дисплей, систему, bluetooth.
