Веста новая панель приборов. новая прошивка с дневной подсветкой приборов лада веста. прошивка приборной панели

Неисправности приборной панели Лады Веста

Если щиток приборов неисправен, это сразу заметно, о неполадках могут говорить следующие признаки:

  1. Нарушен контакт щитка приборов с бортовой электросетью. Причина может быть в обрыве проводки или повреждении разъемов или контактов.
  2. Неисправность датчиков. На приборной панели отображается некорректная информация, если вышел из строя датчик положения коленчатого вала, датчик скорости, уровня топлива.
  3. Повреждения механического характера, например, воздействие постоянных вибраций или сильный удар при ДТП.
  4. Неисправности, связанные с электронной микросхемой.
  5. Перегоревшие лампочки индикаторов – в этом случае пропадает подсветка.

Эти неисправности очевидны, но бывают и такие, разобраться в причинах которых непросто.

Стрелочные указатели не работают

Если стрелки на приборах не работают, это может свидетельствовать о выходе из строя отвечающих за эти показания датчиков:

  1. Не работает тахометр. Если стрелка тахометра не двигается, причиной неисправности является сам прибор. При выходе из строя датчика положения коленвала или электронного блока управления запустить двигатель невозможно.
  2. Не работает спидометр. Если прибор исправен, но не указывает скорость, причина в неисправном датчике скорости. На это также будет указывать сигнальная лампа ABS.
  3. Нет показаний температуры антифриза. Неисправен датчик температуры, передаёт на блок управления неверные показания, которые выводятся на панель приборов.
  4. Нет показаний уровня топлива. Неисправен блок с топливным насосом, ЭБУ не получает сигнал.

Снимать панель приборов для проверки работоспособности элементов можно только после тестирования всех датчиков на неисправности.

Перегоревшие сигнальные лампы

Зачастую причина отсутствия показаний того или иного индикатора заключается в перегоревших лампах подсветки. Для проверки их работоспособности существует специальный тест. При повороте ключа зажигания ЭБУ должен запустить все приборы и зажечь все контрольные лампы в тестовом режиме. В это время следует убедиться в исправности красных ламп (сигнализируют о важнейших неполадках в работе систем):

  • сигнальный индикатор ручного тормоза и исправности тормозной системы;
  • индикатор выхода из строя усилителя рулевого механизма;
  • отсутствие заряда аккумулятора;
  • индикатор низкого давления масла;
  • индикатор неполадок систем безопасности.

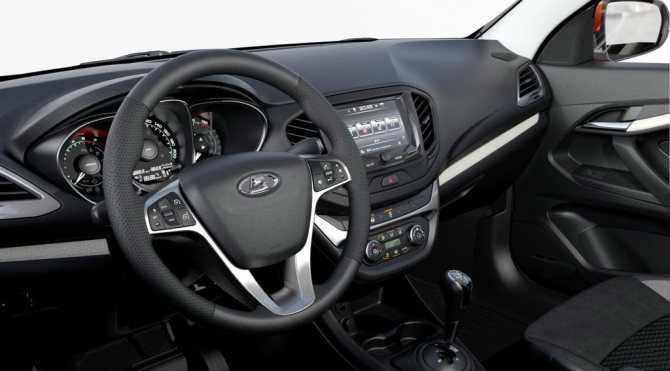

Интерьер салона в различных комплектациях

В разных комплектациях автомобиля будет и тканевая отделка, и кожаный салон. На некоторых фото, попавших в кадр, оснащение салона напоминает именно черную кожу, с карбоновыми вставками, на других вариантах обивка сидений выглядит как ткань с боковинами из кожзама или его аналогов. Панель приборов Lada Vesta на фото отлично вписывается в интерьер и выглядит достаточно эффектно в таком решении. Ценовая политика, предварительно озвученная производителем, выводит автомобиль на весьма конкурентный уровень. Начальная стоимость с роботизированной КПП составит 600 000 руб.

О более конкретных преимуществах и недостатках новинки говорить еще рано, поскольку нет даже окончательных результатов городского тестирования. Остается надеяться, что сотрудничество с европейскими коллегами помогли отечественному автопроизводителю продвинуться вперед.

Настройка времени на панели ваз 2114

  • Регистрация
  • Вход
  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

Вроде нельзя. Более того, когда будет ниже 2 С она сама будет по умолчанию градусник оставлять.

. а то после выключения зажигания горят снова часы.

ребята вы это серьезно — про температуру. а тоя купил недавно 14-ю и вот стал замечать что сажусь в машину а там вместо часов на панели — температуру мне кажет.. неужто так оно и задумано?

истино так! принудительное переключение на градусник при температуре ниже чем +2 сделано для того, чтоб водитею напомнить, что возможен гололед и штоб он(водитель) внимательнее был

а вообще, если вы, парни, руководство к автомобилю читали

А кто знает в чем может быть такой трабл с VDO панелью: чтобы сбросить суточный пробег на кнопку нужно жать со всей силы и довольно долго (в книге вроде 5 сек или 10 написано) и то не всегда сбрасывается, также не выставляются часы вращением этой кнопки влево-вправо.

Руководство есть? Если нет, то вот цитата:

15 — Индикатор времени и температуры Переключение между индикацией времени и температуры окружающего воздуха осуществляется кратковременным нажатием на кнопку 11 (прим. Сброс суточного пробега, кроткое — это 1 — 2 сек.). При включении зажигания при температуре окружающего воздуха выше +2С всегда появляется индикация часов. При понижении температуры окружающей среды ниже +2С индикатор в течение 3 с высвечивает показания часов, а затем переходит на индикацию температуры, показания которого первые 10 с происходит в мигающем режиме. При повышении температуры выше +3С и повторном ее снижении до +2С: — при индикации часов индикатор автоматически переключается на индикацию температуры, показания которого первые 10 с высвечиваются в мигающем режиме. — в случае индикации температуры ее обычный режим прерывается десятисекундным мигающим режимом. Установка часов и минут производится в режиме индикации времени путем вращения кнопки 11 в сторону знаков «h» — часы и «m» — минуты. «

Соответственно, сброс счетчика — 5 — 6 сек., да и при настройке нужно повернуть ручку и подождать .

PS VDO — панель достаточно тормознутая, в смысле настроек.

А кто знает в чем может быть такой трабл с VDO панелью: чтобы сбросить суточный пробег на кнопку нужно жать со всей силы и довольно долго (в книге вроде 5 сек или 10 написано) и то не всегда сбрасывается, также не выставляются часы вращением этой кнопки влево-вправо.

Руководство есть? Если нет, то вот цитата:

15 — Индикатор времени и температуры Переключение между индикацией времени и температуры окружающего воздуха осуществляется кратковременным нажатием на кнопку 11 (прим. Сброс суточного пробега, кроткое — это 1 — 2 сек.). При включении зажигания при температуре окружающего воздуха выше +2С всегда появляется индикация часов. При понижении температуры окружающей среды ниже +2С индикатор в течение 3 с высвечивает показания часов, а затем переходит на индикацию температуры, показания которого первые 10 с происходит в мигающем режиме. При повышении температуры выше +3С и повторном ее снижении до +2С: — при индикации часов индикатор автоматически переключается на индикацию температуры, показания которого первые 10 с высвечиваются в мигающем режиме. — в случае индикации температуры ее обычный режим прерывается десятисекундным мигающим режимом. Установка часов и минут производится в режиме индикации времени путем вращения кнопки 11 в сторону знаков «h» — часы и «m» — минуты. «

Соответственно, сброс счетчика — 5 — 6 сек., да и при настройке нужно повернуть ручку и подождать .

PS VDO — панель достаточно тормознутая, в смысле настроек.

Друзья! Подскажите можноли так сделать? Поставил я на свою lada112 щиток приборов от ВАЗ-2115 с двумя окошками, подключил датчик внешней температуры, все работает. http://www.lada112.h11.ru/garage/vdo_%20vaz-2115.html вопрос значит следующий, можно установить по умолчанию отображение темпер. за бортом, а то после выключения зажигания горят снова часы?

Или поставить нормальную ВДО с маршрутником внутри.

А вот с этого места поподробнее плиз .

Или поставить нормальную ВДО с маршрутником внутри.

А вот с этого места поподробнее плиз .

просим, просим!!

Или поставить нормальную ВДО с маршрутником внутри.

А вот с этого места поподробнее плиз .

Источник

Секретное меню ММС Lada Vesta

Мало кто знает, что у штатной мультимедийной системы Весты есть секретное сервисное меню. Оно содержит следующие функции:

  • Software — версия ПО, прошивка и др.
  • System status — статус системы.
  • Data save — сохранение данных.
  • Key test — тест ключей.
  • Fan test — тест вентилятора.
  • Decoct test
  • Initialize — инициализация.
  • RVC test
  • Diagnostic — диагностика.
  • Screen Adjust — регулировка экрана, калибровка.
  • GPS test — тест GPS (спутники).
  • Activation Mac — активация Mac.
  • Screen test — тест экрана (можно сделать его темным, чтобы не слепил).
  • Backlight test — тест подсветки.
  • Can test — Can тест.

Как попасть в этом меню мы рассказывали тут.

Решение

Из-за многочисленных просьб решить вопрос с отсутствием подсветки приборов в Лада Веста, которые были направлены на АвтоВАЗ, российский завод изготовил новую прошивку. После этого, уже в последних числах июня в дилерские центры с завода отправили все необходимые материалы для обновления прошивки приборной панели Лада Веста.

И с первых чисел июля дилерские центры обзавелись новой прошивкой. Это программное обеспечение отмечено индексом 35, тогда как прошлая версия, которая и установлена на многих седанах, указана индексом 26. ПО 35 ориентировано на включение подсветки приборов Весты при включении дневных ходовых огней.

На видео продемонстрирована подсветка при ПО 35

Прошивка меняется довольно быстро – обычно не более четверти часа. Кроме того, как сообщили в «Ладной механике», данная услуга является платной и стоит порядка 600 рублей.

С подсветкой ездить гораздо комфортнее

Лада Веста, самостоятельная регулировка яркости, через ELM, подсветки приборной панели

APK файл из архива копируем в любое место на вашем телефоне, архив ecu.zip, не распаковывая, копируем в корень внутренней или внешней памяти телефона. На телефоне запускаем APK файл (предоставляем права на установку если это необходимо) — произойдет установка программного обеспечения. Запускаем установленную программу Ecu Tweaker (после запуска она обнаружит архив, который мы поместили в корень памяти и установит его) и подключаемся к нашему ELM сканеру.

Нажимаем кнопку «Meter Cluster»:

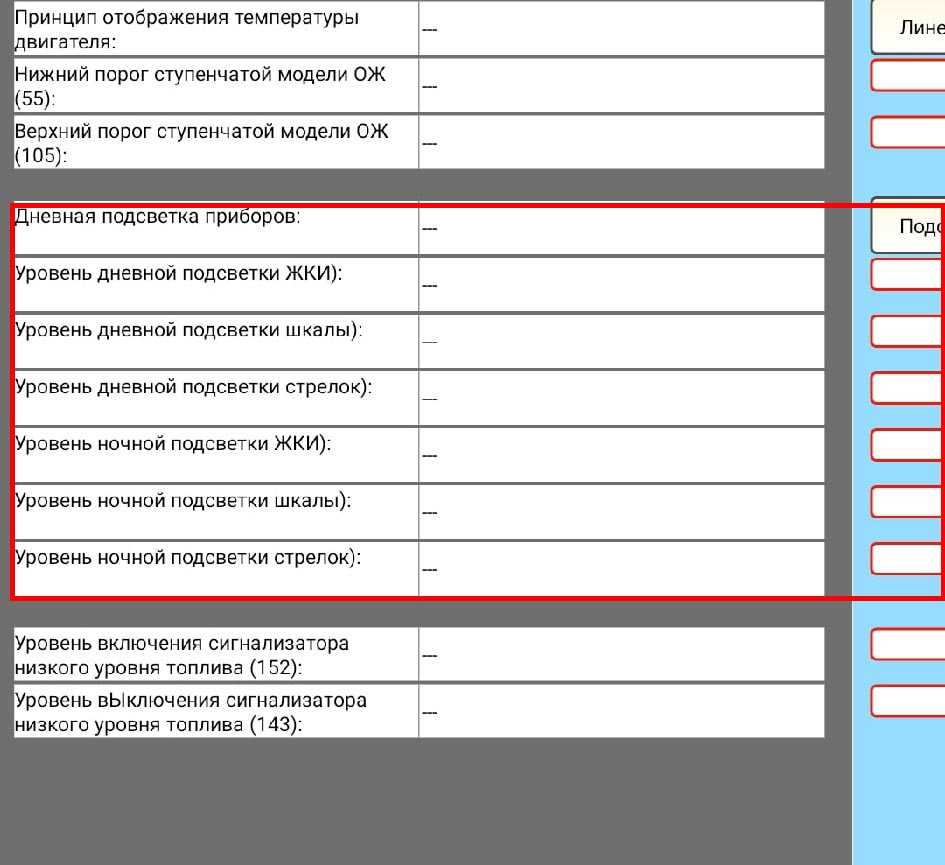

На скрине поля пустые, так как приложение не подключено к лада веста, у вас они будут заполнены значениями.

В этом окне регулируем яркость подсветки так, как вам будет удобно. В правые столбцы вписываем значения (указываются в процентах) напротив нужного параметра (ЖКИ, шкалы или стрелки). После чего нажимаем кнопку записи, в зависимости от редактируемого параметра, кнопки записи будут отличаться; Daybacklight_CF — при регулировки яркости в дневном режиме и Nightbacklight_CF в ночном режиме.

В этом же окне можно полностью отключить (или включить если она у вас выключена) подсветку приборной панели при дневном режиме Напоминаем, что данная инструкция актуальна для обновленных приборных панелей (с оранжевой шкалой), на предыдущих версиях не проверялась.

Источник

Замена подсветки приборной панели

В ходе такого тюнинга стоит учитывать несколько важных моментов:

  1. не торопитесь, чтобы не повредить токопроводящие дорожки платы;
  2. соблюдайте полярность (SMD светодиоды имеют скос на одной из сторон, устанавливайте новый светодиод в таком же положении);
  3. не перегревайте светодиоды, из-за высокой температуры они могут выйти из строя;

Убедиться в исправности установленных светодиодов можно при помощи мультиметра в режиме «тестер», подводя щупы к светодиоду согласно полярности (красный щуп — плюс). В целом процесс не отличается от подсветки панели Гранты или Калины 2.

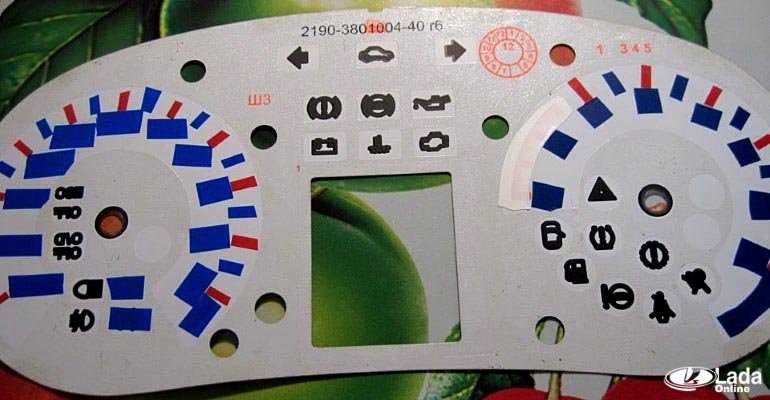

Кстати, чтобы заменить цвет, не обязательно перепаивать светодиоды, можно поступить проще — наклеить цветную пленку (например, изоленту) на накладку щитка приборов.

На дисплее бортового компьютера наклеена плёнка, это позволяет нам сделать инверсию экрана. Для этого нужно просто перевернуть пленку другой стороной, что сделает фон белый, а цифры чёрные.

Перед обратной сборкой можно дополнительно покрасить колодцы. После обратной сборки и установки панели приборов, выполняем ее тестирование.

Кстати, есть готовые комплекты для тюнинга щитка приборов, называются КИТ от АМС.

Источник

Описание панели приборов

Комбинация приборов включает следующие контрольно-измерительные устройства:

  • спидометр
  • тахометр;
  • указатель температуры двигателя;
  • указатель уровня топлива в баке.

Всё это размещено в трёх «колодцах» над рулём.

Центральным прибором является спидометр. Его шкала размечена до 200 км/ч, хотя до этой отметки Лада Веста не разгоняется ни с одним из двигателей. Также на спидометре находятся несколько индикаторов:

  • незакрытый багажник;
  • незакрытый капот;
  • аварийная сигнализация;
  • незакрытые двери;
  • круиз-контроль;
  • ограничитель скорости
  • указатели поворотов.

Под скоростной шкалой расположился небольшой экран бортового компьютера, который выводит следующую информацию:

  • пробег (в том числе пробег за поездку);
  • текущее время и время в пути;
  • средняя скорость;
  • напряжение в бортовой сети;
  • расход топлива;
  • работа КПП;
  • температура окружающего воздуха;
  • работа круиз-контроля.

В левом «колодце» находится тахометр со шкалой от 1 до 7. «Красная зона» означает, что двигатель выдаёт более 5500 оборотов. Индикаторы, расположенные здесь, могут сигнализировать о следующем:

  • педальная регулировка;
  • ремень безопасности;
  • подушки безопасности;
  • отказ тормоза;
  • аккумуляторная батарея;
  • неисправность двигателя;
  • аварийное давление масла;
  • ABS;
  • неисправность трансмиссии;
  • электроусилитель руля.

В правой части расположились сразу две шкалы: температура двигателя (сверху) и уровень топлива (снизу). Здесь можно увидеть такие сигнализаторы, как:

  • иммобилизатор;
  • ESC;
  • уровень топлива;
  • работа освещения.

Панель приборов выполнена в современном стиле, всё подсвечивается и не возникает ощущения нагромождённости. Однако некоторые автовладельцы недовольны удобством считывания информации, особенно на скорости, поэтому они пытались регулировать яркость подсветки приборов самостоятельно.

Последовательность действий при демонтаже

  1. В моторном отсеке снимаем клемму с аккумуляторной батареи во избежание короткого замыкания в проводке.
  2. В верхней части щитка отвинчиваем два винта (крестообразная бита).
  3. Тянем ПП на себя, выводим корпус из пластиковых защелок.
  4. Отсоединяем колодку с проводами с обратной стороны.

Далее приступаем к разбору щитка. Конструкционно он состоит из трех колодцев (секций). Подсветка осуществляется SMD-диодами.

Демонтируем пластиковую маску (колодцы), отводим в сторону защелки.
Извлекаем стрелки тахометра, спидометра с основы щитка. Выкручиваем в направлении против часовой стрелки, тянем «на себя»

Важно не повредить ограничитель шестерни. В противном случае купите новый модуль.
Снимаем крышку с тыльной стороны, отщелкиваем пластиковые фиксаторы.
Из корпуса выводим приборную плату.
Снимаем накладку ПП.
Отключаем контактный разъем, демонтируем бортовой компьютер.

Готово. Панель приборов Лада Веста разобрана.

Демонтаж (вид сзади)

  1. При помощи паяльника, припоя, спаиваем три контакта между собой. Они расположены сразу под центральным штекером. Для прочности используем медный многожильный провод длиной 4 – 5 см.
  2. Собираем конструкцию в обратной последовательности.

Теперь после запуска ДХО автоматически подсвечивается щиток. Очень удобно, практично, главное — информативно для водителя.
