Проставки под опоры задних амортизаторов лада веста

Что дает и чем грозит увеличение клиренса

С помощью небольшого лифтинга мы улучшим геометрическую проходимость нашей Лада Веста и, возможно, сделаем ее визуально более близкой к Весте Кросс. Все это хорошо, но нужно понимать, что любое изменение в подвеске так или иначе отразится на поведении автомобиля и на комфорте передвижения. И, скорее всего, не в лучшую сторону.

Стандартного клиренса Лада Веста 178 мм в большинстве случаев хватает

Дело в том, что стоковая подвеска разрабатывалась исключительно с учетом номинального клиренса. Мы имеем в виду характеристики амортизаторов, углы работы приводных валов, ШРУСов, распределения нагрузки при проезде неровностей и торможении. После лифтинга о заводских параметрах можно забыть, Веста уже никогда не станет такой, какой мы привыкли ее видеть. А кроме того:

1. Аэродинамика. Мы понимаем, что с каждым миллиметром увеличения клиренса растет площадь лобового сопротивления. И хотя на таких скоростях и таких величинах изменения высоты посадки машины радикальных изменений аэродинамики не произойдет, но в любом случае доработка отразится на расходе топлива, на аэродинамическом шуме, аэродинамической подъемной силе.
2. Центр тяжести. Здесь, кажется, все понятно. С каждым миллиметром увеличения клиренса центр тяжести тоже поднимается. Естественно, что это скажется на устойчивости кузова в поворотах, управляемости и нагрузке на подвеску. Последнее грозит снижением ресурса всех элементов, начиная со втулок стабилизатора, заканчивая опорными подшипниками.
3. Показания спидометра. Если мы решим увеличить диаметр колес на Лада Веста, как один из вариантов увеличения клиренса, спидометр и одометр будут безбожно врать. В сторону увеличения скорости/пробега. Кроме того, системы ABS и ESP могут работать некорректно.
4. Режим работы подвески и ее характеристики. Поскольку мы не делаем лифтинг сразу после салона, мы понимаем, что все движущиеся элементы подвески уже приработались, а теперь им придется адаптироваться к совершенно иным условиям работы, на которые они попросту не рассчитаны. Это и углы изломов, углы поворотов, нагрузки. Амортизаторы и пружины могут быть и вовсе не готовы к таким изменениям. Не так давно мы разбирались с характеристиками стоек на Лада Веста и выяснили, что максимальный ход стоковых передних амортизаторов составляет 157 мм, а для задних — 169 мм. Следовательно, чтобы сохранить этот параметр нам придется удлинять шток, в противном случае шток просто вырвет из стакана при критических отбойных нагрузках. Есть еще один неприятный сценарий — при большой рабочей амплитуде есть вероятность вырвать стойку из стакана.
5. Режим работы ШРУСов и трансмиссия. На шарнирах изменения также скажутся, поскольку расчетный угол неизбежно изменится. Как себя поведут прикатанные ШРУСы в новых условиях, неизвестно. Скорее всего, их ресурс существенно уменьшится.

Это только верхняя часть айсберга проблем, которые может вызвать ошибка при увеличении клиренса на Лада Веста, но мы постараемся ее не допустить, а сделать все грамотно.

Для начала: диаметр дисков и шин на Лада Веста, разболтовка

С завода на Лада Веста устанавливается резина 185/65 R15 или 195/55 R16 и в зависимости от комплектации поставщик резины может отличаться. Больше всего автомобилей выходило в свет с резиной ART Motion 185/65 R15, а в топовых комплектациях Continental размером 195/55/R16, впрочем, во втором поколении поставщики часто менялись, но размер, естественно, оставался прежним. Завод рекомендует не изменять размерность покрышек и дисков и предлагает следующие варианты:

• 185/65 R15;
• 205/50 R17;
• 195/55 R16.

Размер штатных дисков 15 дюймов, разболтовка 16x6J ET50 PSD 100×4 DIA 60,1. Учитывая заводские данные, можно установить диски меньшего диаметра, но с шинами более высокого профиля. При этом лучше убедиться, что под нагрузкой и во время кренов резине не будут мешать колесные арки и элементы подвески.

Стандартный клиренс на Лада Веста Кросс около 200 мм

Но при этом нужно быть готовым к тому, что с увеличением внешнего диаметра колеса мы хоть и выиграем 5-10 мм клиренса, но потеряем точность показаний спидометра и одометра, выиграем в скорости, но немного потеряем в тяге, возможно, вырастет расход топлива на незначительную величину. К тому же замена дисков и резины стоит денег, а в таком размере это довольно некислая сумма, это тоже нужно ясно осознавать.

Передняя подвеска. Что может беспокоить?

1. Подшипники ступицы.

Шум ступичного  подшипника может определить на слух даже не слишком опытный водитель. Он воет и шелестит при движении и постепенно нарастая, начинает заглушать все другие шумы в салоне. Чтобы точно убедиться в том, что шумит именно подшипник, необходимо при движении  на скорости свыше 60-ти км/час покрутить немного рулем. Если грохот появляется в одном положении руля и прекращается в другом, значит, подшипник точно вышел из  строя. Проверить это можно также приподняв колесо автомобиля, и покрутив его. Если слышен характерный шелест – значит подшипник необходимо менять.

1. Стойки стабилизатора.

Стойки стабилизатора – наиболее уязвимая деталь подвески. Из-за плохого качества дорог они часто выходят из строя и начинают издавать несильный, но постоянный шум из-под днища автомобиля. Определить поломку стоек можно уперев рычаг в подрамник, и покачав стабилизатор. Если при этих действиях слышен стук и чувствуется люфт, значит, стойки стабилизатора вышли из строя.

Меняют эти детали обычно в паре, и сделать это можно самостоятельно. Для этого необходимо вывесить передние колеса машины, и с помощью ключа на 16 открутить гайки шарниров, придерживая их при этом шестигранным ключом на 5 с обратной стороны, чтоб шарниры не проворачивались.

1. Шаровая опора

Стук поломанной шаровой опоры бывает сложно отличить от других шумов подвески. Проверить люфт этого узла можно пошевелив вывешенное колесо в горизонтальной плоскости. Если определить неисправность не удалось, можно вставить монтировку между подрамником и рычагом и надавить на получившийся упор. Таким способом легче всего выявить разболтавшуюся шаровую пору.

В сервисном центре шаровую опору меняют вместе с рычагом и сайлентблоками. Но в продаже эти детали существуют и как отдельная единица.

Замена шаровой – операция непростая, поэтому браться за нее самостоятельно можно только при наличии необходимого инструмента и слесарских навыков.

1. Амортизатор.

Многие водители жалуются на стук амортизаторов Лада Веста, но сама их конструкция исключает такую возможность. Телескопическая стойка представляет собой два цилиндра, которые гасят колебания во время передвижения по неровной дороге. При их поломке машина начинает «садиться», плохо держать дорогу, все неровности и кочки становятся хорошо ощутимы, а рулевое управление ухудшается. При этом нарушается отток жидкости или газа и одного цилиндра в другой, и шток амортизатора начинает издавать характерные звуки, которые напоминают стук.

Визуально поломку масляного амортизатора можно определить по потекам на кожухе, при наличии которых деталь сразу же необходимо заменить. Также можно покачать автомобиль, делая упор на капот. В нормальном состоянии после прекращения воздействия машина должна один раз качнуться и прекратить движение. Если этого не происходит стойки не амортизируют как положено.

1. Верхняя опора стойки

В верхней опоре переднего амортизатора находится опорный подшипник, который может стучать и выть при движении. Выявить неисправность этого узла можно следующим способом: раскачать машину в вертикальной плоскости и положить руку на опору. При неисправности детали будет ощущаться дребезжание и гул.

Другой способ требует полного демонтажа стойки. Такую проверку можно сделать одновременно с заменой передних амортизаторов. Сняв поворотный кулак, необходимо провернуть стойку вместе с пружиной по кругу. Хруст и скрежет в верхней части узла, который происходит при этом, говорит о том, что опора неисправна.

Как и амортизаторы, верхние опоры желательно менять на станции, так как процесс их демонтажа и установки довольно сложный.

Лучшие российские амортизаторы

Несмотря на стереотипы, отечественные демпферные системы долговечны, адаптированы к работе в сложных условиях, подходят многим маркам автомобилей. Есть предложения на любой вкус. Но в рейтинг лидеров входят, увы, немногие. И дело чаще всего не в плохой конкурентоспособности продукции. Наш автопром, как всегда отстает в вопросах маркетинга. По результатам анализа качественных показателей амортизаторов, произведенных на российских предприятиях, выбрано 2 компании. Их продукция признана лучшей.

СААЗ

Скопинский автоагрегатный завод стал первой ласточкой в годы бурного развития промышленности. Даже в трудные времена коллектив старался держать марку. А в последние годы творческий инженерный бум вновь вывел теперь уже Акционерное общество в ряды лидеров.

Продукция СААЗ производится на высокотехнологичном оборудовании. Отлично налажена система контроля и тестирования. Приятный результат: предприятие стало первым, продукцией которого заинтересовались серьезные европейские автопроизводители. Весомый аргумент амортизаторов СААЗ для практичных российских водителей – их возможно ремонтировать. Сейчас предприятие входит в группу “Объединённые автомобильные технологии”. Здесь делают автомобили “под ключ”.

Преимущества:

• Качественные демпферные системы для всех марок ВАЗ;
• Современная двухтрубная конструкция;
• Оснащены гидробуфером отбоя;
• Серия СААЗ-Энга собирается с учетом индивидуальных требований;
• Ремонтопригодны;
• Недорогие.

Недостатки

Недостаточная плавность на бездорожье.

Когда дорогие импортные демпферы приходят в негодность, их можно только выбросить. А отечественные после небольшого ремонта, еще послужат.

Fenox

Амортизаторы белорусской компании Fenox Global Group делают серьезную заявку на лидерство в своем ценовом сегменте. Постоянное усовершенствование конструирования и производства ведут к тому, что демпферы Fenox становятся привлекательными для европейских потребителей.

Один из 12-ти заводов компании работает в Германии, его продукцию знают и ассоциируют с немецким уровнем качества. Компания старается поддерживать свою репутацию. Демпферы производятся на высокотехнологичных конвейерах. Современная система контроля тщательно следит за процессом.

Преимущества:

• Детали обрабатываются на ЧПУ японской фирмы Okuma;
• Применяется катодно-механическое хромирование штока;
• Устанавливается система клапанов– MultiDisc System;
• Среди ноу-хау самоочищающийся сальник амортизатора;
• Безопасная амплитуда температур от -40° до +55°.;
• Гарантия 5 лет.

Недостатки

После долгой эксплуатации начинают стучать.

Белорусские демпферы в странах Восточной Европы считаются лучшими среди недорогих, но хороших производителей.

Установка

Она предельно проста. Как показывает практика, необязательно даже снимать колесо – можно работать, просто поддомкратив машину. После того, как вы поставите Весту на домкрат, нужно выкрутить 2 болта, которыми фиксируется стойка. Со стороны салона гаек нет, что существенно упрощает задачу и дает возможность работать самостоятельно.

Когда болты откручены, остается только поставить проставку и закрутить их обратно.

Стоит отметить, что некоторые отдельно приобретают болты длиннее штатных, чтобы быть уверенным в качестве фиксации, но это необязательно. Также часть владельцев обрабатывает компоненты мовилем или другой смазкой.

Наглядно процесс самостоятельной установки проставок продемонстрирован в видео

Как видно, установить проставки под опоры задних амортизаторов Лада Веста довольно просто, причем отнюдь необязательно их покупать, хотя цена на такие изделия невысока и их приобретение не ударит по бюджету. Зато с проставками в салоне становится тише, особенно во время проезда неровностей.

Как устроены

Существует несколько видов амортизаторов в сборе.

1. Первый вид – это масляные телескопические амортизаторы, они наиболее распространены по причине того, что они наиболее простые по конструкции и более комфортные для водителя и пассажиров. У такого амортизатора имеется один большой недостаток. Минус заключается в том, что при длительном движении по неровной поверхности, а если еще и с высокой скоростью, масло, которое находится внутри, вспенивается посредством увеличения хода поршня. Вспенивание масла приводит к тому, что пружинистые свойства утрачиваются. Такие демпферы лучше всего использовать для поездок по скоростным магистралям с ровной поверхностью, либо в городах, где хорошие дороги.
2. Второй вид – это газовые амортизаторы. Внутри такого амортизационного устройства есть газ и масло. Благодаря тому, что устройство однотрубное, в него вмещается больший ресурс, не изменяя стандартные размеры. Положительной чертой такого вида является то, что система обладает хорошей отдачей, вследствие чего не происходит вспенивание масла. Недостатком этой системы считается то, что при малейшем повреждении корпуса он выходит из строя, из-за чего этот вид обладает низким ресурсом. Происходит это по причине того, что поршень не может свободно ходить в корпусе.
3. Существует еще один вид телескопических демпферов – это газо-масляные амортизаторы. Такие стойки предназначены для того, чтобы часто передвигаться по неровностям. Дело в том, что они способны жестко реагировать на неровности дороги, вследствие чего у них увеличенный срок службы.

Несмотря на то, что существует много видов устройства телескопических амортизаторов в сборе, принцип работы и цель у них одна, и разницы никакой нет. Все стойки устроены одинаково и имеют определенный набор. Передние стойки амортизаторов, как и задние, состоят из пружины и демпфера. Пружина берет на себя все основные толчки от дороги, а также диктует клиренс кузова. Она изготавливается из упругой стали твердых марок. Сталь выбирается, исходя из веса автомобиля. Демпфер также озадачен гашением колебаний от дороги, но имеет уже более сложную конструкцию.

Существуют еще и другие виды подвесок, главной из которых является пневматическая подвеска. Такой вид позволяет регулировать дорожный просвет за счет установленных пневматических устройств. Эта подвеска не является отдельным видом, потому что принцип работы взят от других подвесок. На сегодняшний день пневматическая подвеска устанавливается на автомобили представительского класса. Некоторые производители даже меняют название.

Естественно, что такая подвеска стоит недешево, но, установив ее, можно избавить себя от постоянного ремонта более дешевых вариантов подвески. Независимо от того, правая или левая стойка вышла из строя, менять их необходимо парой.

Доработка пружин, бафферы

Межвитковые проставки

Как вариант, можно сделать штатные пружины немного жестче за счет межвитковых проставок, бафферов. Смысл этой операции в том, что пружина не будет работать на полную, но зато и не потребуется изменять параметры амортизатора. Часто такой вариант применяют после установки проставок, чтобы снивелировать крены и избыточную мягкость подвески. Копеечные межвитковые проставки продаются на каждом углу. Они, кстати, могут помочь и при установке слишком мягких пружин штатного размера.

Комплект для замены и увеличения клиренса

Если мы все же решились на доработку подвески и увеличение клиренса Лада Веста, в любом случае нужно помнить, что штатный угол работы ШРУСов изменить не получится, поэтому максимум, что мы сможем безболезненно для ходовой и трансмиссии предпринять — применить один или несколько из указанных выше методов, подняв кузов Весты над землей на 20-30 мм максимум.

Проставки для Лада Веста

Металлические проставки под задние амортизаторы

Едва ли не самый распространенный способ увеличения клиренса практически на всех малолитражках. Принцип прост — мы устанавливаем проставки между стойкой и кузовом, в результате получаем прирост дорожного просвета до 30 мм. Крайне не рекомендуется превышать этот предел, особенно на переднем мосту. Комплектов проставок для Лада Веста есть море из самых разных материалов — алюминия, полиуретана, разных сортов резины.

Для задней подвески существуют проставки с удлинителями штока амортизатора. Для кроссовых версий Весты кроме проставок необходимо устанавливать добавочные кронштейны на заднюю балку для компенсации рабочего хода амортизатора. В этом случае амортизатор будет работать в привычном для него режиме и никакого вреда от такого тюнинга не будет. С помощью проставок легко можно увеличить клиренс до 220-225 мм, а это уже приличная цифра.

Установка проставки под заднюю стойку

Что делать?

Как бы там ни было, но установка шайб нравится не всем, а этот вопрос беспокоит многих, так что необходимо подобрать другие варианты решения. Причем, как показывают отзывы владельцев Весты, смекалки им не занимать.

Итогом стали различные варианты проставок под опоры. Но если с размерами никаких проблем нет, то по части материала для проставок мнения расходятся. Обычно используется изделия из следующих материалов:

— металл;

— паранит;

— полиуретан;

— текстолит;

— фторопласт и прочие.

Фото проставок из разных материалов

Причем каждый из этих вариантов имеет свои особенности. К примеру, металлические изделия более долговечны, в том числе и за счет окраски порошковой краской. А вот фторопласт обладает лучшими показателями упругости, хорошо сопротивляется сжатию и обладает стойкостью к химическим веществам. Так что каждый обладатель Весты выбирает тот способ, который считает более целесообразным.

Купить или сделать самому?

Этот вопрос волнует многих, кто решился на установку проставок под опоры задних амортизаторов Лада Веста. Некоторые покупают детали, чтобы сэкономить время, другие же делают их самостоятельно, если не могут найти на рынке нужный им материал или просто хотят поработать с машиной. Можно выбрать любой путь.

Покупка

Те, кто желает купить проставки под опоры задних амортизаторов Лада Веста, могут сделать это не только в магазине или на рынке, но и заказать через интернет. Наиболее популярные изделия представлены в таблице.

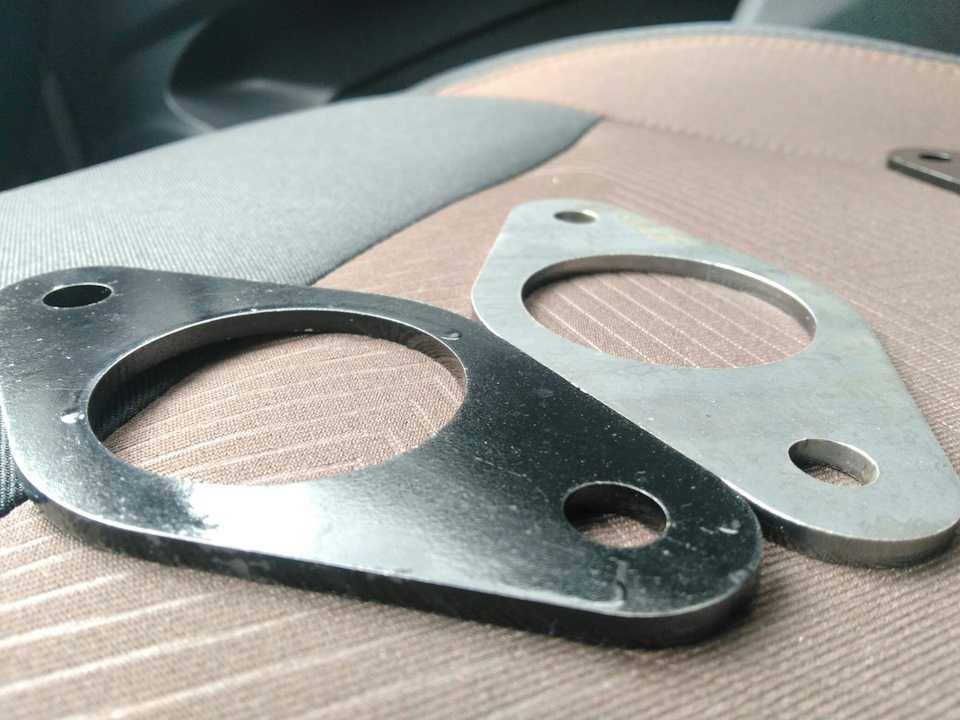

Пример купленных металлических проставок.

Самостоятельное изготовление

Если же вы надумали изготовить проставки самостоятельно, сперва нужно определиться с материалом. Конечно, вряд ли кто-то станет выпиливать их из стали, так что, скорее всего это будет паранит, фторопласт или полиуретан.

Самостоятельно сделанные компоненты.

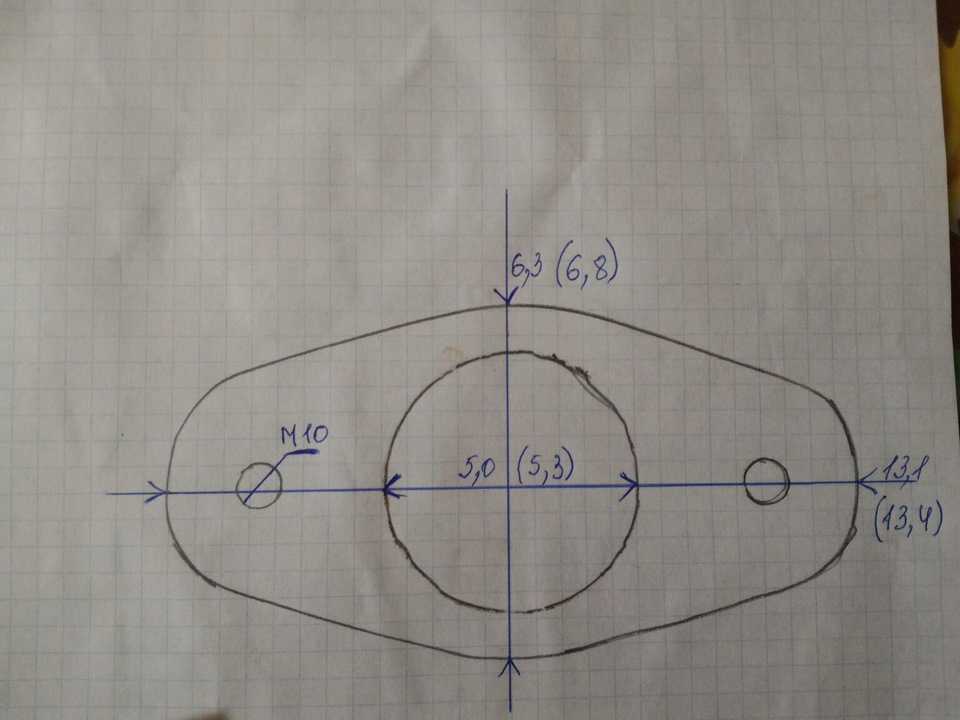

Для начала нужно сделать лекала на бумаге, чтобы потом по ним вырезать элементы. Благодаря одному из владельцев Лада Веста, известному на Драйве под ником «LLlau6a», и его авто «Лада Vesta Крымская», отнюдь необязательно лезть под автомобиль и самостоятельно делать замеры – он уже все выполнил.

Параметры амортизаторов, под которые вырезается прокладка:

1. Длина – 13.1 см;
2. Ширина – 6.3 см;
3. Диаметр центрального отверстия – 5.0 см;
4. Расстояние между отверстиями для болтов (их центром) – 10 см.

Параметры проставки:

1. Длина – 13.4 см;
2. Ширина – 6.8 см;
3. Диаметр центрального отверстия – 5.3 см;
4. Расстояние между отверстиями для болтов (их центром) – 10 см.

Естественно, может быть небольшая погрешность, ведь все делалось самостоятельно, но это не критично. Когда лекала готовы, остается только вырезать элементы.

Клиренс Lada Vesta. Измеряем правильно

Даже школьник знает, что дорожным просветом называют расстояние от дороги до самой низкой точки на днище автомобиля. На Лада Веста Кросс он заявлен в пределах 202 мм, что, собственно, неплохо для седана. Примерно такие же показатели у Рено Логан Степвей. Надо ли говорить, что от дорожного просвета сильно зависит геометрическая проходимость.

Геометрические размеры Лада Веста в сравнении с одноклассниками

Как видим, с углами заезда и съезда у Лада Веста не все так радужно, угол рампы в 18 градусов не бог весть какой показатель, но и его хватает, чтобы справиться с проселочной дорогой или невысокими городскими бордюрами. Номинальный клиренс 175-202 мм в зависимости от модификации (на Весте Кросс, естественно, больше), тоже позволяет машине спокойно чувствовать себя и на заснеженных городских улицах, и на легкой прогулке на пикник. В принципе, хватает. Только есть один нюанс. Параметры измерения клиренса могут быть разными. Вот простой пример.

Измерение клиренса по евронормам и по нормам СССР

Исходя из этой простой схемы понятно, что клиренс считают по-разному и каждый производитель старается максимально увеличить этот востребованный показатель. В случае с Лада Веста история повторяется. Если промерять расстояние от земли до банки резонатора, то 200 мм явно не натянем. Как правило, разница между заявленным и реальным дорожным просветом составляет порядка 25%. Что ж, попробуем составить прогноз, чем нам может светить увеличение клиренса на Лада Веста на 25-30 мм, что вполне реально. Впрочем, с комплексным подходом к вопросу, с заменой приводов, полной переработкой подвески, заменой дисков и резины можно добиться и более убедительных показателей. Только стает вопрос о целесообразности такого мероприятия. Не лучше ли в таком случае купить Лада 4х4 или Шевроле Ниву?
