Установка задних фонарей лада ларгус

Немного технических характеристик и общего описания

Чтобы не покупать кота в мешке, решившись на стильный тюнинг своего автомобиля, желательно ознакомиться с предлагаемым описанием технических характеристик изделия. Из какого материала сделана дополнительная подсветка, долго ли она прослужит и насколько оправдано вообще такое приобретение. Давайте разбираться вместе. Одно дело — скупое описание на упаковке, а другое — объективный взгляд со стороны.

Сразу скажем, что светят такие фонари на Ларгусе действительно хорошо. Также примечательно, что подсветка эта практически неотличима от подсветки основных фонарей и является, по сути, ее логическим продолжением. Это, однозначно, подчеркнет индивидуальность вашего автомобиля и окажется простым, но в тоже время эффектным визуальным тюнингом.

Что касается технологии источника света, то LED освещение на данный момент является самым технологически современным. Оно способно качественно светить десятки тысяч часов и не менее десятка лет. Такие светильники также не боятся низких температур, экономичны и ударостойки. Не нагревают корпус плафона как устаревшие галогенные образцы. В общем — одно удовольствие.

Красный ударопрочный ABS пластик плафона также выглядит весьма презентабельно и надежно, что добавляет общих баллов в пользу покупки товара. После установки фонари едва ли будут хоть чем-то выделяться. Изделие смотрится естественно и гармонично, словно светильники были там смонтированы с самого начала.

Цена такого «удовольствия» же составляет примерно 3 тысячи рублей. Во многом она зависит от региона страны и дилерского предложения конкретного магазина. Едва ли можно найти более простой и дешевый тюнинг своего авто. Потому с этой точки зрения данное приобретение также кажется весьма привлекательным. Единственное, что расстраивает — это стоимость работ по монтажу светильников на сервисных центрах.

Почему выгодно самому установить дополнительные задние тюнинг-фонари на Лада Ларгус

Стоимость того, что мы собираемся вам рассказать, официальные сервисные центры оценивают в сумму около 3 тысяч рублей (цена работ соизмерима со стоимостью изделия). Самое щедрое предложение сервисного центра, которое нам довелось увидеть в интернете, составляло всего лишь 1500 рублей. Едва ли кто-то захочет возиться с вашим автомобилем за меньшую сумму кроме вас самих. Установить дополнительные задние фонари на вашу Ладу Ларгус можно и самому, потратив на все что-то около часа и сохранив при этом приличную сумму денежных средств.

Вступление

Любимое авто можно считать практически еще одним членом семьи.

Железный конь нередко готов выручить в самый ответственный момент и вполне себе способен претендовать на статус одного из лучших друзей человека, после собак, конечно-же (мило вилять хвостом, увы, ВАЗы еще не научились). Так почему бы не порадовать себя и свое авто стильным и простым тюнингом, установив дополнительные фонари на Лада Ларгус.

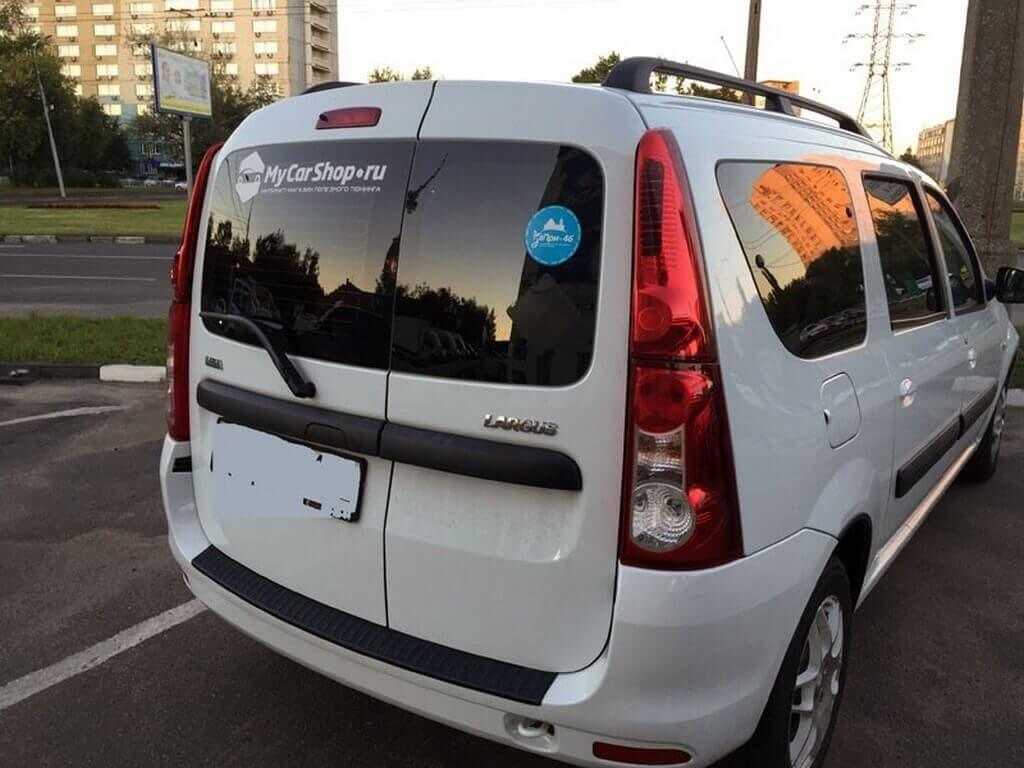

Внешний Вид задних фонарей

Если вас также раздражает непрезентабельный вид задних заглушек на автомобиле — эта статья именно для вас. Цена вопроса по карману практически любому автомобилисту. Ровно как и сложностей в установке практически никаких. Именно поэтому предлагаемая информация окажется интересной любому владельцу Лады Ларгус и призвана обучить их самостоятельным навыкам гаражного ремонта.

Немного технических характеристик и общего описания

Чтобы не покупать кота в мешке, решившись на стильный тюнинг своего автомобиля, желательно ознакомиться с предлагаемым описанием технических характеристик изделия.

Из какого материала сделана дополнительная подсветка, долго ли она прослужит и насколько оправдано вообще такое приобретение. Давайте разбираться вместе.

Одно дело — скупое описание на упаковке, а другое — объективный взгляд со стороны.

Фонари выполнены из ударопрочного ABS пластика

Цена такого “удовольствия” же составляет примерно 3 тысячи рублей. Во многом она зависит от региона страны и дилерского предложения конкретного магазина.

Едва ли можно найти более простой и дешевый тюнинг своего авто. Потому с этой точки зрения данное приобретение также кажется весьма привлекательным.

Единственное, что расстраивает — это стоимость работ по монтажу светильников на сервисных центрах.

Почему выгодно самому установить дополнительные задние тюнинг-фонари на Лада Ларгус

Стоимость того, что мы собираемся вам рассказать, официальные сервисные центры оценивают в сумму около 3 тысяч рублей (цена работ соизмерима со стоимостью изделия).

Самое щедрое предложение сервисного центра, которое нам довелось увидеть в интернете, составляло всего лишь 1500 рублей. Едва ли кто-то захочет возиться с вашим автомобилем за меньшую сумму кроме вас самих.

Производитель даже любезно прилагает инструкцию, лишний раз поясняя, как правильно устанавливаются данные светильники. Вам же вышеупомянутое пособие едва ли понадобится, ведь всю необходимую информацию вы почерпнете из нашей статьи. Заранее понимая алгоритм действий, можно избежать массы неприятных моментов неумелого и слепого тюнинга.

Как установить на Лада Ларгус задние фонари. Подробная инструкция.

Начнем работу с демонтажа основных фонарей Лада Ларгус. Для этого понадобится со стороны салона открутить два удерживающих их барашка, после чего светодиодное освещение должно просто выпасть из своего посадочного места. Отключаем электрический штекер и откладываем ВАЗовскую подсветку в сторону, до конца работ она нам не понадобится.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Как установить на Лада Ларгус задние фонари. Подробная инструкция.

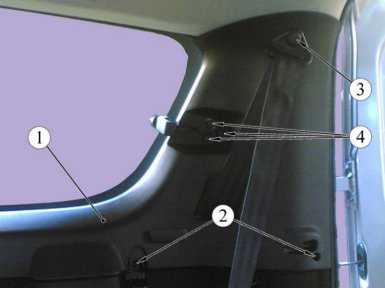

Теперь необходимо частично разобрать пластиковую обшивку салона со стороны накладок под дополнительные фонари, чтобы их снять. Для этих целей откручивается петля жабера, верхняя петля задних ремней и парочка винтов в нижней части накладки. После чего элемент внутренней обшивки можно откинуть в сторону и продолжать демонтаж накладок.

Теперь можно открутить винт, удерживающий накладку под фонари с внутренней стороны салона. Чтобы его не потерять, лучше всего использовать отвертку с магнитной рукояткой, ведь он утоплен весьма глубоко. Также можно воспользоваться двусторонним скотчем, наклеенным на конец отвертки.

‘); if(«undefined»===typeof loaded_blocks_drive){loaded_blocks_drive=[]; function n(){var e=loaded_blocks_drive.shift(); var t=e.adp_id; var r=e.div; var i=document.createElement(«script»); i.type=»text/javascript»; i.async=true; i.charset=»utf-8″; i.src=»https://www.drivenetwork.ru/data/»+t+».js?async=1&div=»+r+»&t=»+Math.random(); var s=document.getElementsByTagName(«head»)||document.getElementsByTagName(«body»); s.appendChild(i); var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_drive.length){n(); clearInterval(o)}},50)} setTimeout(n)}loaded_blocks_drive.push({adp_id:e,div:t})})(47602)

С наружной части автомобиля заглушка удерживается тремя саморезами под крестовую отвертку. Их очень наглядно видно и искать долго необходимые саморезы вам не придется. Наконец, надоевшую и некрасивую накладку можно откинуть в сторону, предварительно выкрутив с нее центральный винт и вкрутив в аналогичное отверстие во вновь устанавливаемых фонарях.

Монтируем купленные светодиодные фонари Лада Ларгус на место заглушек в обратном порядке. В комплекте с изделием идет штекер с выводами для электропроводки, которую аккуратно выводим под основные фары заднего света автомобиля. Все, что вам осталось сделать — это выполнить, так называемую, электрическую коммутацию, т.е. соединить провода.

Подсветка замка зажигания

Подсветка замка зажигания является достаточно удобной «фичей» при частом использовании автомобиля в темное время суток в плохо или неосвещаемых местах.

Для доработки замка зажигания и установки подсветки требуется минимум деталей, а вся работа вместе с подключением занимает от силы час времени.

После нехитрых манипуляций с замком зажигания вы не будете испытывать трудностей при использовании автомобиля в тёмное время суток

Для работы необходимо:

светодиод небольшого диаметра, например, 2,5–3 мм;
сопротивление 1–1,5 кОм;
провод.

Для установки подсветки требуется снять кожух замка. Снимается он в сборе с антенной иммобилайзера, после чего снять верхнюю крышку кожуха.

На втором этапе производится монтаж светодиода внутрь корпуса кожуха замка. Для равномерности освещения можно сделать небольшие прорези в корпусе, после чего кожух собирается и устанавливается на место. Провода, идущие от светодиода, протягиваются к блоку ЦЭБКС и подключаются к белому разъему. Для подключения проводов можно использовать серый или белый провода — это «минус». Для «плюса» же используется любой из двух красных проводов.

Подключение к блоку ЦЭБКС позволяет получить работу подсветки аналогичной включению салонного плафона — она загорается при снятии Лады Ларгус с охраны, при открытии дверей, а тухнет либо после закрытия дверей, либо после включения зажигания.

Способы подключения к основной электропроводке Лады Ларгус

Что касается вопроса электрической коммутации, более актуальным будет обсуждение того, не как подключать провода, а чем. Соединить между собой парочку проводников — навыков хватит практически у каждого. Вот соединить их качественно или надежно — это уже надо уметь. Мы же с вами обсудим и то, как лучше всего выполнить врезку в существующую электропроводку и чем ее выполнить.

Подключение проводов к стандартной проводке

Проще всего, естественно, выполнить соединение обычной скруткой. Но подобного рода метод “не есть комильфо”. Контакт рано или поздно потеряется. В целом же, его нельзя назвать надежным. Но это действительно проще всего и достаточно, чтобы предварительно опробовать произведенную коммутацию.

Если вы владеете навыком пайки — залудить и спаять проводники будет простым и надежным способом. Подобного рода подключение никогда не окислиться со временем, а прочность его будет сравнима с прочностью самого проводника. Потому пайка — это хорошо.

Но не одна лишь пайка способна выручить вас в вопросе подключения задних фонарей на Лада Ларгус. Дешевым и практичным способом будет использование самых обычных винтовых клеммников. Стоят они копейки и продаются практически в любом магазине электротоваров. Чтобы не резать основную проводку — согните ее в месте соединения и таким образом зажмите винтовым контактом.

Ну и самым оптимальным будет использование специальных клеммников, известных как ответвители с зажимом. Они специально предназначены для того, чтобы подключаться к действующей электропроводке без скрутки, пайки и необходимости ее разрезать. Пожалуй, данный способ можно считать приоритетным. Мы же наконец перейдем к процессу самого подключения.

Электрическая схема подключения, как правильно соединить провода

Возьмем в руки действующий электрический штекер, подключаемый к основным фонарям Лада Ларгус. К нему подходят провода пяти разных цветов, среди которых:

общий провод, он же “плюс”;
питание на указатели поворота;
на противотуманки;
на задний ход;
на тормоз, а также габарит.

Среди всего этого не очень хитрого переплетения разноцветных проводников нас интересуют следующие цвета:

черный — общий провод;
оранжевый — отвечающий за стоп-сигнал;
синий — отвечающий за габариты.

Именно такая схема подключения допускается на Лада Ларгус. Задние фонари, установленные вместо накладок, конечно, можно подключить к любым другим проводам в штекере, но это будет противоречить техническому регламенту АвтоВАЗа, потому ничего своего выдумывать мы не будем и не станем учить Вас плохому. Проводники дополнительного освещения имеют следующие цвета изоляции:

черный — общий “плюсовой” проводник;
красный — предстоит соединить с оранжевым на штекере, он отвечает за стоп-сигнал;
желтый — предстоит соединить с синим на штекере, он отвечает за габариты.

Никаких прочих нюансов электрическое подключение не имеет. Перед окончательной сборкой обшивки рекомендуется, все-же, протестировать правильное функционирование дополнительных фонарей. Это поможет вам избежать “дурной работы” в случае ошибки. В целом же, никаких проблем быть не должно, все предельно просто, и вскоре вы уже сможете самостоятельно рассекать по дорогам на обновленной и тюнингованной Лада Ларгус всем на зависть.

Способы подключения к основной электропроводке Лады Ларгус

Проще всего, естественно, выполнить соединение обычной скруткой. Но подобного рода метод «не есть комильфо». Контакт рано или поздно потеряется. В целом же, его нельзя назвать надежным. Но это действительно проще всего и достаточно, чтобы предварительно опробовать произведенную коммутацию.

Электрическая схема подключения, как правильно соединить провода

общий провод, он же «плюс»;
питание на указатели поворота;
на противотуманки;
на задний ход;
на тормоз, а также габарит.

Среди всего этого не очень хитрого переплетения разноцветных проводников нас интересуют следующие цвета:

черный — общий провод;
оранжевый — отвечающий за стоп-сигнал;
синий — отвечающий за габариты.

черный — общий «плюсовой» проводник;
красный — предстоит соединить с оранжевым на штекере, он отвечает за стоп-сигнал;
желтый — предстоит соединить с синим на штекере, он отвечает за габариты.

Никаких прочих нюансов электрическое подключение не имеет. Перед окончательной сборкой обшивки рекомендуется, все-же, протестировать правильное функционирование дополнительных фонарей. Это поможет вам избежать «дурной работы» в случае ошибки. В целом же, никаких проблем быть не должно, все предельно просто, и вскоре вы уже сможете самостоятельно рассекать по дорогам на обновленной и тюнингованной Лада Ларгус всем на зависть.

Задний фонарь на автомобиле Лада Ларгус снимается в случае его замены, либо при проведении кузовных работ. Какого-либо специализированного инструментв для снятия задней фары вам не понадобиться. Фонарь крепится на двух пластиковых крепежных шпильках которые можно открутить руками. В этой статье мы подробно разберем процедуры его снятия, а также установки обратно на место. Будут приведены фотографии и пояснения.

Задние дополнительные фонари на Ладу Ларгус

LADA LargusДневные ходовые огниСветодиодные ходовые огни

Одной из самых популярных семейных и грузовых машин российского производства является «Лада Ларгус». Этот автомобиль — адаптация известной модели Dacia Logan MCV, которая с 2006 года выпускалась в Румынии.

«Лада Ларгус» (RF-90) сошла с конвейера для продажи в 2012 году. Сегодня ее можно встретить в 3 версиях: пассажирский универсал на 5 мест, универсал с увеличенной вместимостью (на 7 мест), а также грузовой фургон.

Для улучшения освещенности дорожного покрытия оптикой сзади кузова, а также для придания эффектности и улучшения общего внешнего вида «Лады Ларгус» могут использоваться задние дополнительные фонари. Как известно, накладка на предустановленные задние фонари в этой модели авто представлена заглушкой черного цвета.

Она, по мнению многих автомобилистов, не очень гармонично вписывается в общий вид оптики. По такой причине многие владельцы этого авто меняют заглушку на дополнительное освещение (чаще всего — светодиодное, так как оно долговечное и довольно яркое).

Чтобы произвести замену заглушек на фонари, вам понадобится демонтировать ее, а затем подключить новую оптику к проводке по схеме, описанной в инструкции.

Задние дополнительные фонари Лады Ларгус

Где можно купить дополнительные фонари

Приобрести дополнительную оптику для «Лады Ларгус» — необходимость, обусловленная повышением безопасности водителя во время езды. С дополнительными фонарями автомобиль будет гораздо лучше виден для участников движения в темное время суток при любой погоде.

Материал изделий представлен зарубежным высококачественным АБС-пластиком, стеклом из немецкого ПММА, а освещение предоставлено качественными светодиодами. Фонари на «Лага Ларгус» работают в 2 режимах: стоп-сигнала и габаритных огней. Весит комплект около 2 кг. Также есть возможность изменить эти режимы работы на другую схему. В комплект входит пара фонарей (левый и правый), жгуты от проводов, схема установки и подключения. Установленная оптика будет отлично сочетаться с предустановленной, а сам экстерьер авто выглядеть законченным. Кроме того, установка дополнительных огней отлично выделит габариты и стоп-сигнал.

Задние дополнительные тюнинг фонари на Лада Ларгус

Кроме того, на рынке представлена компания, занимающаяся тюнингом отечественных автомобилей и поставкой к ним запасных частей — «ТюнАвто». Она также реализует светодиодные задние дополнительные фонари, выполненные из АБС-пластмассы. Продукция может работать сразу в 3 режимах, таких как:

габариты;
сигнал тормоза;
габариты+сигнал тормоза одновременно.

На изделие предоставляется гарантия в полгода. Весит продукция 1,8 кг. Она полностью подходит к штатной оптике, не подвержена выгоранию вследствие действия солнечных лучей. Придает завершенный вид всей оптике сзади кузова.

Инструкция по установке

Чтобы снять заглушку и вместо нее поставить задние дополнительные фонари, выполняйте работы в такой последовательности:

Снимите основной фонарь сзади кузова. Для этого вам понадобится открутить 2 крепежных элемента, а после отсоединить колодку.
После того как фонарь снят, демонтируйте обивку внутри авто, располагающуюся на задних стойках.
Демонтируйте 3 крепежа, удерживающие накладку снаружи, и 1 крепеж — внутри авто. Демонтируйте саму накладку. Если у вас 7-местный универсал «Лада Ларгус», вам потребуется демонтировать крепежи форточки, пистоны, а также крепежные болты для ремней безопасности.
Из накладки извлеките шпильку. Ее нужно будет вкрутить в аналогичное место в накладке на дополнительном фонаре.
Закрепите на место накладки при помощи гаек дополнительную оптику.
После подключения проводки и проверки работы дополнительного освещения поставьте на штатное место основную оптику.

Дополнительные задние фонари для Лада Ларгус

Чтобы подключить оптику «Лады Ларгус» по схеме, вам понадобится:

Разъединить клемму от проводника «массы» и аккумулятора.
Соединить проводку новой оптики со жгутом проводов основного освещения. В дополнительном фонаре провод черного цвета — это масса, желтого — габаритный свет, красного — сигнал торможения. В проводке предустановленной оптики есть оранжевый, синий и черный провод (сигнал торможения, габаритное освещение, масса соответственно).
Тщательно изолируйте место соединения проводки.
Чтобы проверить, работает ли присоединенная дополнительная оптика на «Ладе Ларгус», подсоедините аккумуляторную батарею. После этого включите габариты и нажмите на педаль, активирующую стоп-сигнал.

Инструкция по установке

Снимите основной фонарь сзади кузова. Для этого вам понадобится открутить 2 крепежных элемента, а после отсоединить колодку.
После того как фонарь снят, демонтируйте обивку внутри авто, располагающуюся на задних стойках.
Демонтируйте 3 крепежа, удерживающие накладку снаружи, и 1 крепеж — внутри авто. Демонтируйте саму накладку. Если у вас 7-местный универсал «Лада Ларгус», вам потребуется демонтировать крепежи форточки, пистоны, а также крепежные болты для ремней безопасности.
Из накладки извлеките шпильку. Ее нужно будет вкрутить в аналогичное место в накладке на дополнительном фонаре.
Закрепите на место накладки при помощи гаек дополнительную оптику.
После подключения проводки и проверки работы дополнительного освещения поставьте на штатное место основную оптику.

Дополнительные задние фонари для Лада Ларгус

Чтобы подключить оптику «Лады Ларгус» по схеме, вам понадобится:

Разъединить клемму от проводника «массы» и аккумулятора.
Соединить проводку новой оптики со жгутом проводов основного освещения. В дополнительном фонаре провод черного цвета — это масса, желтого — габаритный свет, красного — сигнал торможения. В проводке предустановленной оптики есть оранжевый, синий и черный провод (сигнал торможения, габаритное освещение, масса соответственно).
Тщательно изолируйте место соединения проводки.
Чтобы проверить, работает ли присоединенная дополнительная оптика на «Ладе Ларгус», подсоедините аккумуляторную батарею. После этого включите габариты и нажмите на педаль, активирующую стоп-сигнал.

Дополнительные стоп сигналы «Допстоп-катафот» Лада Ларгус, Рено Логан

Цена указана за комплект из 2-х штук!

Данные катафоты монтируются в задний бампер автомобиля Лада Ларгус взамен штатных, подключаются к задним фонарям и синхронно работают с ними.

Катафоты поддерживают работу в двух режимах:

Обратите внимание! Импортёр дает гарантию только на подключение стоп-сигналов, гарантии на их долговечность нет.Рекомендуется сразу же перед установкой обработать клеевым герметиком, убрать все возможные зазоры, т.к. производитель не обеспечил нужную герметичность.Выход из строя по сути возникает в большинстве случаев из за попадания влаги

Подробный видео-обзор катафотов:

Верхняя накладка задних фонарей Лада Ларгус представляет собой черную заглушку, которая плохо гармонирует в общем виде. Предлагаем сделать небольшой тюнинг, заменив их на верхние дополнительные, светодиодные фонари. Рассмотрим процесс такой доработки более детально.

Потребуется: снять задние фонари, купить дополнительные задние фонари (примерная цена 3000 рублей), приготовить длинный ключ «на 10», ключ TORX (звездочка).

Чтобы снять верхнюю часть заднего фонаря Лада Ларгус потребуется:

вывернуть 3 винта крепления со стороны улицы (один из винтов спрятан под задним фонарем).
вывернуть гайку со стороны багажника, предварительно сняв пластиковые накладки задних стоек (пистоны, болт крепления ремней безопасности и крепление форточки для 7ми местного универсала).

Теперь следует вывернуть винт крепления из накладки и завернуть его в купленный дополнительный задний фонарь. Установка производится в обратной последовательности. Подключение выполняем по схеме из комплекта.

В результате данная доработка Лада Ларгус дополняет задний фонарь, делая внешний вид более естественным. Процесс установки также показан на видео:

Напомним, есть и другие варианты тюнинга задних фонарей, например, затонировать их.
