Лада х рей прицепное установка

Потребуется

Фаркоп

(оригинальные каталожные номера):

Lada Vesta седан (артикул 99999218007282), цена около 6800 рублей;
Lada Vesta SW/SW Cross (артикул 99999218107282), цена около 7000 рублей;

Блок управления (согласования)

99999215007182 Smart Connect KA.SC.7.1, цена около 2900 рублей.

Блок согласования – это разгрузочное устройство, которое позволяет обеспечить бесперебойную работу электроники автомобиля и прицепа. Оборудование защищает проводку транспортного средства от перегрузок – в результате, бортовая система диагностики автомобиля не фиксирует присоединение к электрической сети автомобиля дополнительных устройств, и работает в штатном режиме.

Где купить?

Лада Vesta LPG › Бортжурнал › Фаркоп BOSAL + Smart-Connect ARTWAY

Ngày tốt lànhНаконец то сподобился установить фаркоп.Выбор фаркопа остановил на ТСУ Bosal без электрики (номер для заказа 1234A)и Блока согласования электрики к фаркопу Smart-Connect Artway-Pro (каталожный номер SC-PRO-100)Почему ?1. ТСУ Bosal 1234A имеет более грамотное крепление по сравнению с аналогами.Для примера на фото видно что он крепится вместо заднего усилителя — 4 болта в торце лонжеронов, и один снизу.

У конкурентов (например Leader) 4 болта снизу и все.

2. Smart-Connect Artway-Pro SC-PRO-100. Выбор тупо из-за цены. По параметрам тоже вполне устраивал:Отслеживание подключения прицепного устройства. Переключение противотуманного света. Урегулирование работы с однонитевым и диодным освещением. Работает в большинстве автомобилей с современной электроникой. Автоматически отключает штатные парктроники при подключении прицепа. Звуковая индикация при неисправности в цепи ламп прицепа.

Большего и не надо. За счастье обладать китайской приблудой отдал 1750 руб.

Чисто теоретически можно было и без него. Комплектация базовая, доп блока электрики нет. Но решил поставить смарт и разгрузить штатную проводку. при установке питание, по моей просьбе, взяли напрямую с аккумулятора.Устанавливал у официального дилера Лада в Калуге — АвесЗа установку отдал 4000 руб, по времени 3 часа.

И вопрос волнующих многих — является ли установка фаркопа внесением изменений в конструкцию — НЕТПри соблюдении условий: Он должен быть съемным или условно съемным. Он должен быть предназначен для данного транспортного средства. И установлен сервисным центром.Короче — к фаркопу шел его паспорт (он же инструкция по установке) — там пишем свое авто, вин и у дилера ставим печать что они поставили (эту бумажку теперь вожу с собой вместе с паспортом на газовый баллон). Ну и делаем отметку в сервисной книги — все. Этого достаточно )

Схема распиновка 13 контактной розетки

Поворотник левой стороны.
Задний противотуманный фонарь.
Земля для клемм с 1 по 8.
Поворотник правой стороны.
Левая сторона габаритов и подсветки номера.
Лампа стоп-сигнала.
Правая сторона габаритов и подсветки номера.
Лампа заднего хода.
Постоянное напряжение 12 вольт 35 ампер.
Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
Земля для клеммы.
Сигнальный провод.
Земля для клеммы 9.

Когда автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

Варианты конструкций

Есть несколько категорий фаркопов, которые отличаются по своей конструкции. Они потенциально все подойдут для установки на модель Vesta. Но все же постарайтесь более тщательно изучить особенности каждого из вариантов.

Производители предлагаю следующие устройства:

Фланцевые. Считается лучшим вариантом для Весты, поскольку ТСУ рассчитаны под монтаж на готовые крепежные места. Они на авто предусмотрены с завода. Это позволит получить оптимальное распределение нагрузок. Потому перед покупкой ТСУ фланцевого типа обязательно убедитесь, что в вашей версии Весты есть площадка под фаркоп;

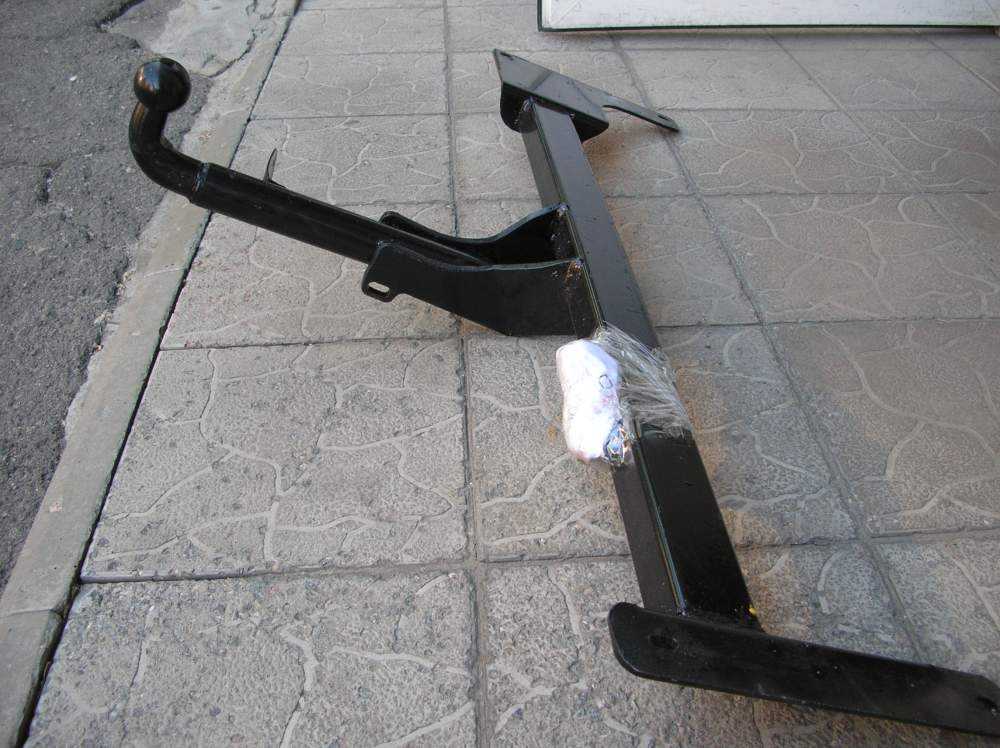

ТСУ с жестким типом фиксации. Если говорить про стоимость и функциональность, то такие фаркопы наиболее выгодные. Монтируется конструкция сваркой и болтами. Но монолитная конструкция сейчас не в милости у ГИБДД, плюс подобные решения существенно портят внешний вид машины;

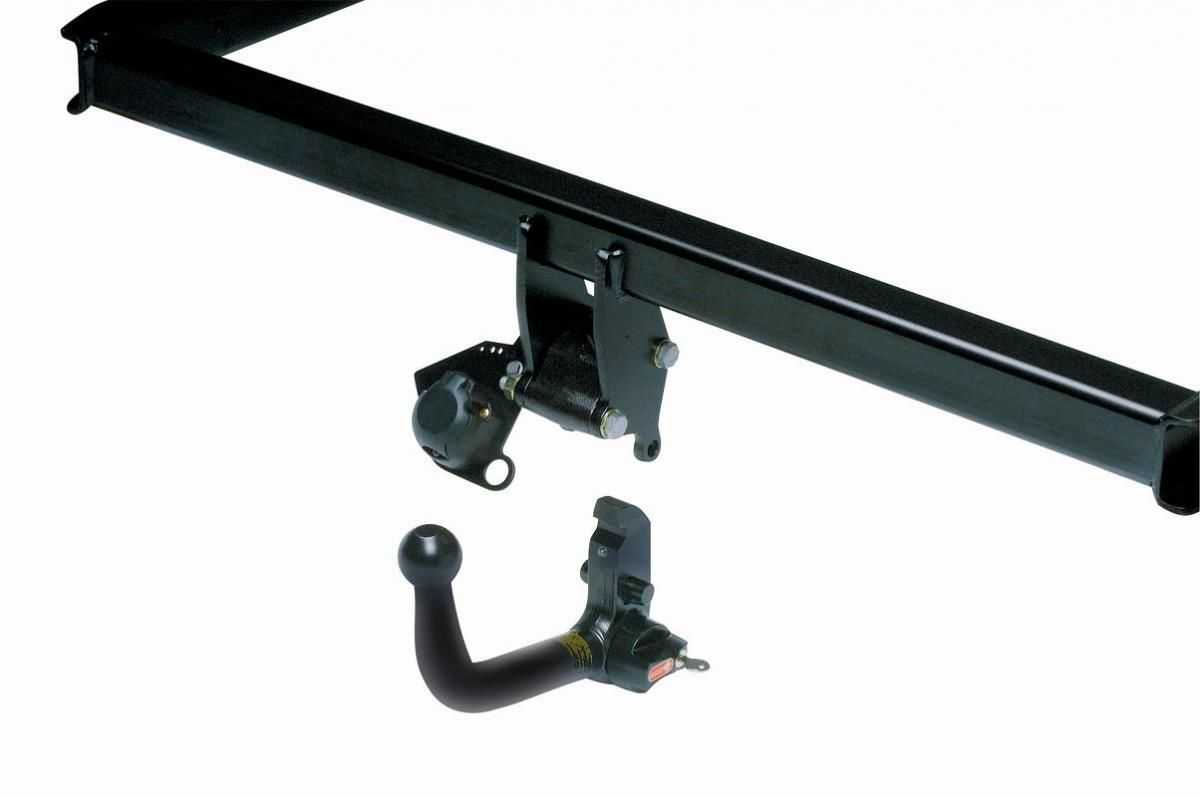

Сцепные съемные шары. Качественная сцепка, высокий уровень надежности и отличная функциональность. При этом можно по мере необходимости легко снять шар, оставив раму ТСУ на месте. Минусом считается только более высокая цена;

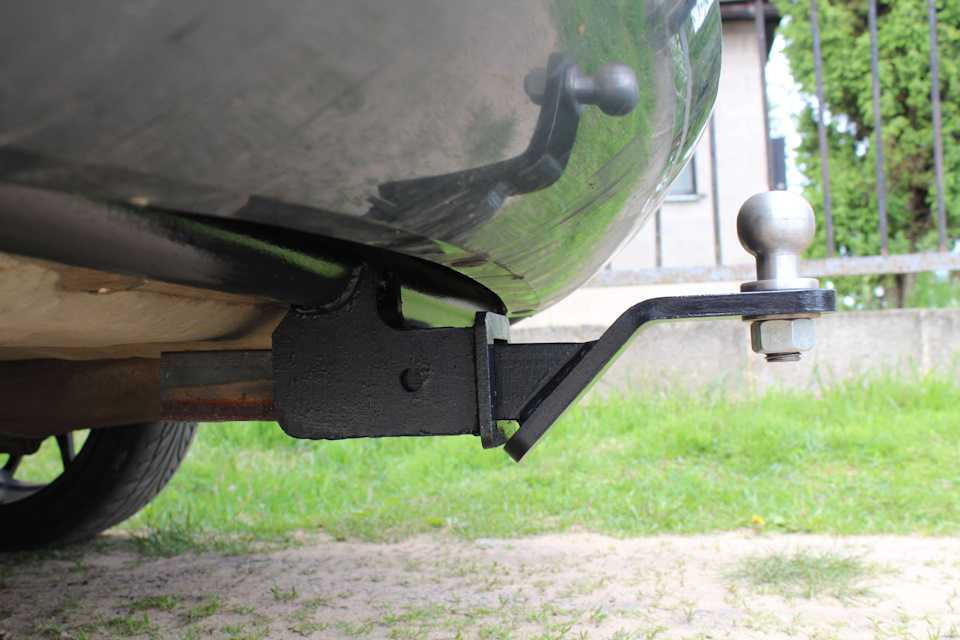

Под квадрат . Это ТСУ американского типа, которые конструктивно состоят из 4 частей. Если заморочиться, на Весту поставить можно. Но это бессмысленно, поскольку имеется слишком много сложностей и нюансов монтажа.

Если вы соберетесь ставить ТСУ американского типа, приготовьтесь корректировать розетку фаркопа и использовать специальный блок согласования.

Покупая стандартный фланцевый фаркоп, с установкой будет намного проще. Розетка стандартная, идеально подходит под Весту, а потому мороки куда меньше.

Велосипедный багажник на фаркоп своими руками

Те, кому приходится возить на автомобиле один или несколько велосипедов, стараются придумать максимально удобную конструкцию багажника для перевозки. Его можно установить на крыше машины, но такой вариант негативно отражается на аэродинамических свойствах транспорта.

Более интересен в плане комфорта велосипедный багажник в задней части автомобиля – он имеет специальный колпачок, который надевается на шар и упоры снизу. Если речь идёт об универсале с пятой задней дверью, можно установить систему типа «калитка» с замками – она позволяет откидывать багажник, чтобы получить доступ для открывания пятой двери.

В нынешнее время выбор подобных аксессуаров весьма разнообразный

Установка

Еще немного касательно выбора. Лично от себя советую выбирать съемные фаркопы , поскольку с ними у вас не возникнет проблем на дороге, да и в плане технических и эксплуатационных характеристик современные съемные системы показывают себя великолепно.

Бояться, что такие конструкции не выдержат нагрузку при транспортировке прицепа, не стоит. X-Ray изначально не рассчитана на перевозку больших автоприцепов, а потому предельная нагрузка ТСУ вполне удовлетворит вас.

Ну все. Переходим к вопросу установки. Всю процедуру можно разделить на две этапа:

Механическая фиксация. Считается более легким этапом, хотя я с этим категорически не согласен. Это утверждение будет актуальным, только если вы совершенно не разбираетесь в электрике; Подключение электрики

Крайне ответственная работа, поскольку важно обеспечить функционирование всех сигнальных приборов на перевозимом и подключаемом прицепе. Для корректной работы некоторых ТСУ потребуется использовать блок согласования ; Обратная сборка

Вопреки распространенному мнению, обратно собрать авто бывает намного сложнее, чем разобрать. Потому лучше фиксируйте последовательность всех своих действий.

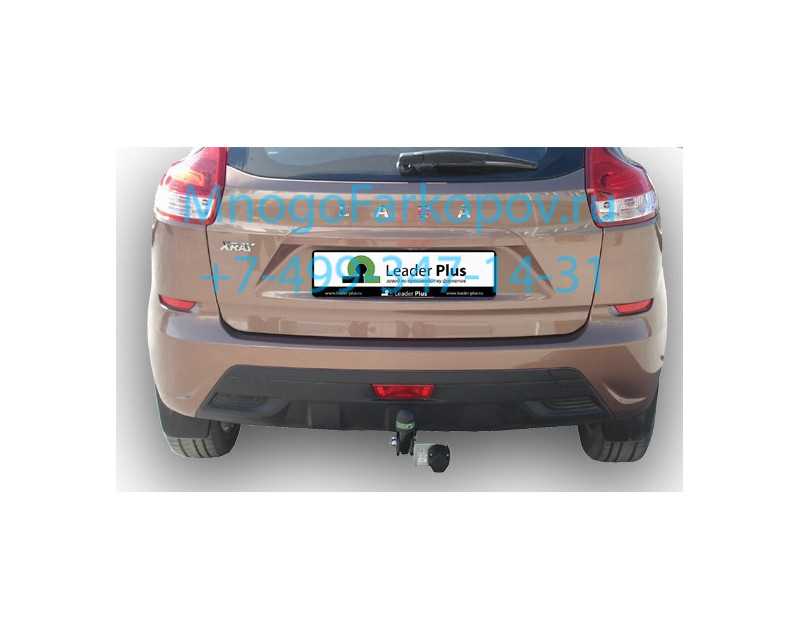

Предположим, что вам удалось купить хороший и подходящий под Lada X-Ray фаркоп. Вопрос теперь только в том, как его установить и подключить.

Механическая установка

Чтобы облегчить себе задачу, можете посмотреть обучающее видео и фото руководства. Детально изучите инструкцию от производителя ТСУ, которая обязательно включена в комплектацию. Но и почитать наш материал об установке фаркопов точно не будет лишним. Ссылку оставлю здесь .

Вся процедура механической фиксации фаркопа выглядит следующим образом:

X-Ray размещается на подъемнике и отключается минус с АКБ;
снимается бампер и отключается глушитель от имеющихся подушек крепления;
демонтируются задние фонари;
извлекается нижняя часть уплотнителей из резины;
откручиваются крепежные винты, удерживающие задний бампер;
специальным приспособлением вытаскиваются клипсы;
полностью убирается задний бампер;
глушитель отсоединяется от подушек, выполненных из резины на X-Ray;
снимается тепловая автомобильная защита, после чего вырезается паз для крепления ТСУ (воспользуйтесь лобзиком или специальной болгаркой, но только аккуратно);
с помощью отвертки извлекаются с задних лонжеронов установленные там заглушки;
в отверстия этих лонжеронов вставляются крепежные болты вместе со втулками;
балка ТСУ фиксируется на лонжеронах;
ставится на место бампер, но предварительно на нем делается отверстие;
монтируется шар фаркопа и электрика.

Но тут возникает вопрос с тем, как подключить электрику. Здесь есть свои нюансы.

Электрическая часть

Не всем известно, что на X Ray свет автомобиля непосредственно связан с CAN шиной. Если этого не знать, последствия окажутся печальными. В лучшем случае перестанут работать поворотники прицепа. В худшем вы спалите весь блок управления электроникой.

Чтобы решить эту проблему, есть 3 способа:

Установить блок согласования. Приобрести его не составит труда. Метод самый простой и эффективный. К недостаткам способа можно отнести разве что высокую стоимость блока согласования;
Поставить на прицеп светодиодную оптику, чтобы ее не было видно авто;
Подвести силовой плюс без использования CAN контроля и установить четыре реле (для стоп-сигнала, габаритов и двух поворотников), а для управления ими задействовать задние фонари авто.

Последние два метода не самые лучшие. Особенно для тех, кто толком не разбирается в автомобильной электрике. Потому потратьте немного больше денежных средств, и купите хороший блок согласования. Это надежно защитит машину от серьезных неполадок.

Нельзя сказать, что вопрос выбора и установки ТСУ для такого автомобиля как X Ray можно легко решить. Но всегда найдутся способы добиться желаемого результата.

Если вы новичок в установке фаркопов, доверьте эту задачу специалистам. Мы себя относим к их числу, потому обращайтесь к нам. Всегда поможем и подскажем.

Всем спасибо за внимание! Подписывайтесь на сайт, оставляйте комментарии, задавайте вопросы!

74,71

источник

Установка

Конструкция автомобилей LADA предусматривает возможность установки ТСУ без дополнительных механических воздействий (сверление отверстий, сварочные работы) на кузов автомобиля.

К каждой модели автомобиля LADA предлагается к установке несколько вариантов ТСУ, отличающихся между собой конструкцией, но одинаковых по способу крепления к кузову автомобиля.

Крепление ТСУ, независимо от модели и конструкции самого устройства, производится к задним силовым элементам (лонжеронам) кузова автомобиля.

На рисунке 2-1 приведены два основных варианта ТСУ, устанавливаемых на автомобиль LADA VESTA.

Рисунок 2-1 – Варианты исполнения и комплект поставки ТСУ LADA VESTA: 1 – кронштейн опорный левый; 2, 7 – штанга; 3 – кронштейн опорный правый; 4, 9 – подрозетник; 5, 8 – крюк; 6 – планка закладная; А – разборная конструкция ТСУ; Б – сварная конструкция ТСУ

Отвернуть болты 1, рисунок 2-2, крепления кронштейнов балки 2 заднего бампера к кузову, снять балку в сборе с кронштейнами. Последующая установка балки непредусмотрена (головка сменная 10, вороток).

Рисунок 2-2 – Балка заднего бампера: 1 – болт крепления кронштейна балки заднего бампера; 2 – балка заднего бампера

В задней части левого 1, рисунок 2-3, и правого 3 задних лонжеронов обнаружить и очистить от слоя ПШМ два отверстия 2 (отвертка плоская).

Рисунок 2-3 – Расположение монтажных отверстий в лонжеронах: 1 – лонжерон задний левый; 2 – монтажные отверстия; 3 – лонжерон задний правый

Завести левый 1, рисунок 2-4, и правый 5 опорные кронштейны в полость задних лонжеронов кузова. Через отверстия в лонжероне зафиксировать, не затягивая, кронштейны болтами с шайбами из комплекта поставки.

Установить на кронштейны штангу 2 и закрепить болтами с шайбами из комплекта поставки (головка сменная 17, вороток).

Затянуть болты крепления кронштейнов к лонжеронам кузова (головка сменная 17, удлинитель, вороток).

Рисунок 2-4 – Установка ТСУ разборной конструкции: 1 – кронштейн опорный левый; 2 – штанга; 3 – подрозетник; 4 – крюк; 5 – кронштейн опорный правый.

При установке ТСУ сварной конструкции, завести штангу 2, рисунок 2-5, кронштейнами в полость лонжеронов кузова.

Завести внутрь кронштейнов закладные планки 1, и совместив резьбовые отверстия закладных планок с отверстиями в кронштейнах штанги и лонжеронах, зафиксировать штангу на кузове, болтами с шайбой из комплекта поставки, не затягивая.

Совместить отверстия на торце кронштейнов штанги с резьбовыми отверстиями крепления балки заднего бампера на кузове и закрепить штангу болтами с шайбой из комплекта поставки (головка сменная 10, удлинитель, вороток).

Затянуть болты крепления штанги к лонжеронам (головка сменная 17, вороток).

Рисунок 2-5 – Установка ТСУ сварной конструкции: 1 – планка закладная; 2 – штанга в сборе с кронштейнами; 3 – подрозетник; 4 – крюк

Установить на штангу крюк 4 и подрозетник 3 (ключ гаечный 19, головка сменная 19, вороток).

Произвести монтаж и подключение электрооборудованиия ТСУ (см. ниже).

Примечание: Перед установкой заднего бампера автомобиля в исполнении CROSS, произвести доработку (подрезку) заднего бампера по прилагаемому шаблону, рисунок 2-6, для исключения контакта и деформации бампера в месте крепления буксировочного крюка.

Рисунок 2-6 – Схема доработки заднего бампера

Моменты затяжки резьбовых соединений:

М6 – 9,8 Нм (0,98 кгс/м);
М8 – 24,0 Нм (2,4 кгс/м);
М10 – 47,0 Нм (4,7 кгс/м);
М12 – 81,0 Нм (8,1 кгс/м).

Немного о выборе

В случае с X-Ray предпочтение стоит отдавать таким фирмам как:

Цена зависит не только от бренда, но и от конкретной модели, типа используемого шара ТСУ и ряда других факторов.

О многих из этих производителей вы также найдете полезные статьи в разделе Фаркопы. Заходите, не стесняйтесь.

Скажу лишь, что не все изготовители в настоящее время готовы предложить адаптированные под X Ray тягово-сцепные устройства. Потому вероятность подрезки бампера исключать нельзя.

Но даже установка универсального фаркопа с электрикой не вызывает у множества мастеров сложностей. Если самостоятельно монтировать конструкцию боитесь, можете узнать в любой мастерской, сколько стоит услуга по монтажу ТСУ именно на X-Ray. Цены могут несколько отличаться, в зависимости от используемого тягово-сцепного устройства и сложности его размещения на автомобиле российского производителя.

Выбрать не так сложно. А вот с установкой могут возникнуть некоторые проблемы.

Функции и типы фаркопов

Агрегат представляет собой тягово-сцепное устройство (ТСУ), устанавливаемое в задней части машины. Оно предназначено для буксировки прицепа или других транспортных средств. Дополнительная функция фаркопа – защита автомобиля при заднем столкновении.

Существующие на рынке фаркопы условно делятся на две основных категории: европейского и американского типа.

Конструкция наиболее распространенных на постсоветском пространстве европейских ТСУ включает в себе раму и сцепной крюк с шаром. Такие устройства делятся на несколько разновидностей:

фланцевого типа,
с жесткой фиксацией,
со съемным сцепным крюком.

Монтаж фланцевого фаркопа (условно съемного) производится к специальной площадке, прикрученной или приваренной к раме машины. Место для крепления может быть заводским, что упрощает монтаж. Прокручивание осуществляется двумя или четырьмя болтами. Как правило, имеется возможность регулировки по высоте – для этого на основании предусмотрены несколько креплений шара.

Фаркопы с жестким типом фиксации (или стационарные) отличаются высокой степенью прочности и надежности, равномерно распределяя усилие по раме автомобиля. Монтаж таких ТСУ производится сваркой или с помощью болтов к раме или в заводские отверстия. И после установке они, как правило, уже не снимаются.

Конструкция ТСУ со съемным сцепным крюком позволяет при необходимости быстро снимать выступающую сзади зацепную часть без специальных инструментов. В этом плане они практичнее фиксированных, но и стоят дороже.

ТСУ американского типа стоят особняком, имея несколько иную конструкцию из 4 частей.

Жесткой металлической рамы, крепящейся под бампером;
Крепежного отверстия, монтируемого к раме;
Кронштейна, посредством специального фиксатора, крепящегося в крепежном отверстии;
Шарового крепления под сцепку, монтирующегося на кронштейн.

Существенным преимуществом американских фаркопов является возможность установки кронштейна с любым понижением или повышением, что удобно при тюнинге ходовой части автомобиля. Однако установка такого типа ТСУ на неамериканский автомобиль может быть сложнее.

Установка

На рисунке 2-1 приведены два основных варианта ТСУ, устанавливаемых на автомобиль LADA VESTA.

Затянуть болты крепления кронштейнов к лонжеронам кузова (головка сменная 17, удлинитель, вороток).

Затянуть болты крепления штанги к лонжеронам (головка сменная 17, вороток).

Установить на штангу крюк 4 и подрозетник 3 (ключ гаечный 19, головка сменная 19, вороток).

Произвести монтаж и подключение электрооборудованиия ТСУ (см. ниже).

Рисунок 2-6 – Схема доработки заднего бампера

Моменты затяжки резьбовых соединений:

М6 – 9,8 Нм (0,98 кгс/м);
М8 – 24,0 Нм (2,4 кгс/м);
М10 – 47,0 Нм (4,7 кгс/м);
М12 – 81,0 Нм (8,1 кгс/м).

Потребуется

Фаркоп (оригинальные каталожные номера):

Lada Vesta седан (артикул 99999218007282), цена около 6800 рублей;
Lada Vesta SW/SW Cross (артикул 99999218107282), цена около 7000 рублей;

Блок управления (согласования):

99999215007182 Smart Connect KA.SC.7.1, цена около 2900 рублей.

Фаркоп на Лада Веста

В статье мы разберем как выбрать фаркоп на Лада Веста, как установить и безопасно использовать на своем автомобиле.

Многие автолюбители не представляют своего автомобиля без фаркопа и поэтому горят желанием оснастить купленную Ладу Весту данным приспособлением. Сегодня мы узнаем, какие аспекты следует учитывать при выборе, покупке и установке представленного устройства.

Для начала повторим, что фаркоп — это специальное тягово-сцепное устройство, которое устанавливается на машину и позволяет спокойно буксировать полуприцепы и сами прицепы. Установка данного предмета осуществляется с нижней части автомобиля и для каждой отдельно взятой модели создается своя собственная конструкция, которая оптимизирует нагрузки на раму автомобиля.

Если говорить конкретно об автомобиле Лада Веста, то эта машина тоже будет оснащаться тягово-сцепным устройством, которое устанавливать будут либо на СТО, либо же этим займется владелец авто собственными силами. Мы крайне настоятельно советуем подойти к выбору и монтажу предельно ответственно, чтобы позднее не возникло никаких проблем или же форс-мажорных ситуаций с транспортировкой прицепов.

Как правильно выбрать фаркоп для Лада Веста?

Для начала, давайте рассмотрим все категории тягово-сцепных устройств:

С жесткой фиксацией — это модели, которые больше всего подходят именно для названной нами модели. Дело в том, что соотношение функциональности и стоимости полностью удовлетворяет возможности большинства автолюбителей. Отметим, что монтаж данного типа осуществляется при помощи нескольких болтов и сварки;
Фланцевого типа — устройство, которое монтируется на заранее подготовленное посадочное место, что гарантирует максимально равномерное распределение осуществляемой нагрузки на раму авто. Если же нет подготовленного места, то установка будет невозможна, поэтому узнайте заранее нюансы данного вопроса при покупке автомобиля;

Итак, как Вы сами видите, есть 4 основных разновидности этого узла, которые могут использоваться для монтажа. Давайте теперь поговорим о самом процессе установки.

Устанавливаем фаркоп на Ладу Весту

Процесс монтажа тягово-сцепного устройства будет целиком и полностью зависеть от того, какой тип фаркопа Вы решите купить. В большинстве случаев, для монтажа нужно аккуратно снять задний бампер, а может быть придется делать небольшие надрезы в бампере, что будет выглядеть не совсем красиво и привлекательно.

Если составить небольшой планы работы, то монтаж фаркопа подразумевает:

полный или частичный демонтаж багажного отсека в автомобиле;
совмещение отверстий в кузове Весты с имеющимися на конструкции фаркопа;
подгонка всех соединений;
установка и затяжка крепежного элемента.

Советы при монтаже

Хочется заметить, что весь процесс установки имеет определенные нюансы, о которых Вам лучше всего знать. К примеру, все отверстия для соединения тягово-сцепного устройства и кузова нужно обработать консистентной смазкой. Это позволит полностью исключить попадание пыли или грязи, а значит продлит срок службы как автомобиля, так и самого ТСУ.

Цены фаркопа на Лада Веста

Стоимость фаркопа может различаться, не только из-за его типа, но также в виду компании, которая продает данное устройство. Если говорить кратко, то стоимость на рынке автомобильных запчастей за данное тягово-сцепное устройство разнится от 1 500 до 3 000 рублей.

Желаем удачи в выборе данного предмета, который сослужит добрую службу, если грамотно выбрать и установить на свою Ладу Весту.

Фаркоп на Lada Vesta (лада веста) , установка фаркопа Bosal 1234-A в Ярославле/Костроме/Иваново/

Фаркоп на Lada Vesta

Установка фаркопа Bosal 1234-A на Lada Vesta 2016

Отечественные автомобили, как и иномарки, всегда желанные гости в нашем сервисе. Подберем лучшие предложения, поможем определиться с выбором правильного ТСУ. Сегодня на установку фаркопа приехал владелец новенькой Лада Веста.

Сразу отметим — установка ТСУ в «Фаркоп-сервисе» не повлияет на гарантию вашего автомобиля. И установка, и сами сцепные устройства, предлагаемые у нас, сертифицированы. Поэтому новая машина по-прежнему останется на гарантии. Все документы выдаем владельцу по окончании работ.

Осталось определиться с самим фаркопом. Все ТСУ на Лада Веста (Lada Vesta) находятся в бюджетной ценовой категории — это примерно три тысячи рублей. Дело за малым — выбрать производителя.

Фаркоп российской фирмы Avtos — В 65 — стоит немногим ниже трех тысяч. При установке на Лада Веста надо будет снять бампер, но подрезка не потребуется. Условносъемный шар. Нагрузки — 900/50 кг. Доставка этого ТСУ на Lada Vesta займет не больше суток, поскольку в наличии на складе. Хорошее качество в соотношении с бюджетной стоимостью — «конек» этого производителя.

Еще ТСУ на Lada Vesta 2020 — тоже от российской фирмы — AZ-41A Лидер-плюс. Установка на Лада Веста пойдет без выреза бампера. Нагрузки максимальные как у фаркопа от Avtos — 900/50 кг. Весит устройство почти 11 кг, а стоить будет чуть выше 3 000 р.

Заграничный вариант — бельгийский — фаркоп 1234-A Bosal на Лада Веста 2020. Стоимость немногим выше 3 тысяч рублей. Чуть выше предыдущих вариантов вертикальные нагрузки (горизонтальные те же) — 900/70 кг. Электрики в комплекте нет. Установка на Lada Vesta со снятием бампера, нужна небольшая подрезка. Также потребуется установка блока согласования.

Наш клиент для своей Лада Веста выбрал фаркоп Bosal, доверился качеству импортного производителя. Установка длилась часа четыре.

Готовы помочь с выбором и монтажом тягово-сцепного устройства и вам, ждем в «Фаркоп-сервисе». У нас вы можете купить и прицеп фирмы Avtos, ассортимент смотрите на нашем сайте.
