Куда и как установить

Порядок установки видеосистемы включает следующие этапы:

Выбор места фиксации монитора. Если владелец не желает выводить информацию на магнитолу, используют складкой монитор, устанавливаемый в произвольной области. Головной блок крепится в багажнике.
Подготовка инструментов. Для установки камеры потребуются отвертки с разными насадками, колодки с кабелями и стандартные переходники.
Демонтажные работы. Перед началом установки камеры на Лада седан снимают пороги с дверей левой стороны, складывают задние сиденья и удаляют обшивку багажника.
Прокладка проводов. Кабели от центральной части консоли к багажнику протягивают через штатное место магнитолы, нижнюю часть торпеды, пороги и стойки задней двери.
Фиксация парктроника. Установить камеру можно на спойлере, делается это путем высверливания отверстия. Видеодатчик возможно поставить и на номерную рамку.

Как установить камеру заднего вида на ладу гранта седан

В багажнике:

Черный провод к массе;
Красный провод подсоединяем к +12В фонаря заднего хода зеленого цвета.

К магнитоле у нас подключается разъем miniISO, но на него необходимо предварительно вывести наш «тюльпан»:

Масса (внешний контакт тюльпана) разъема к контакту 16;
Плюс (внутренний контакт) разъема к контакту 19.

Если у вас автомобиль был куплен со штатной ММС, то никаких дополнительных действий на этом этапе не потребуется. А вот тем, кто самостоятельно доукмоплектовывал свой автомобиль мультимедийной системой (ее нет в комплектациях «Стандарт» и «Норма»), необходимо дополнительно подвести +12В с заднего хода к контакту №1 разъема А1 магнитолы.

Практика

Мы приобрели две видеосистемы и попробовали установить их на универсал Лада Ларгус. Его задняя часть быстро загрязняется, поэтому одну камеру разместили в верхней части задней двери, а другую — за обогреваемым стеклом, чтобы она смотрела наружу через очищаемую дворником зону. «Застекленную» камеру закрепили за фланец двери винтовыми зажимами, но можно и просто приклеить ее к стеклу. Таким же образом следует размещать камеру на внедорожниках, кроссоверах и коммерческих фургонах с почти вертикальной задней дверью.

Передачу сигнала с видеокамеры к передней части автомобиля организовали через радиомодуль. Питание видеокамеры и радиомодуля можно подвести от фонаря освещения заднего хода. Но мы, чтобы не тянуть «плюсовой» провод через гофру от фонаря в дверь, взяли питание с электродвигателя заднего дворника. На его колодке есть «минус» и «плюс», появляющийся сразу при включении зажигания. Камера и передатчик будут постоянно работать, пока включено зажигание. Насчет ресурса переживать не следует — уличные видеокамеры вообще работают круглосуточно на протяжении многих лет.

Выводить картинку решили на зеркало заднего вида с пятидюймовым экраном. Радиомодуль разместили под обивкой крыши, пробравшись туда через отверстие под плафон освещения салона, который установлен почти на всех автомобилях.

Как установить камеру заднего вида на ладу гранту

Кто оплачивает возмещение при дтп при обоюдной вине

Инвалидность диаева далгмта

Связной проверить статус ремонта телефона по коду

Есть ли пособие по уходу за инвалидом 2 группы видео

Какая сумма выплачивается ребенку от 3 лет

Виза в китай для россиян в 2020 году

Во все случаях схема крепления идентична.

Рассмотрим установку камеры в накладку над номерным знаком (саблю), так как в этом случае камера находится достаточно высоко, она меньше пачкается, дает лучший обзор, а процесс монтажа максимально прост, ведь не надо снимать задний бампер.

1) Снимаем обшивку багажника;

2) Снимаем «саблю», она держится на 6 винтах М8;

3) Отмечаем наиболее удачное место для камеры и просверливаем отверстие;

4) Устанавливаем камеру на место и фиксируем контровочной гайкой;

5) Кабель от камеры до ММС прокладываем сначала через штатную гофру двери багажника (лишний провод туда помещается с большим трудом), а затем ведем по салону.

Тут возможны варианты, так как кабель можно провести по полу или над дверьми. В первом случае его можно провести мимо панели приборов, во втором случае через правую переднюю стойку. В итоге провода должны доходить до тыльной стороны мультимедийной системы. Но перед подключением, вам надо будет демонтировать облицовку, а затем и саму ММС, чтобы максимально облегчить подключение кабеля.

Honda Civic › Бортжурнал › Камера переднего вида и автоматическое переключение

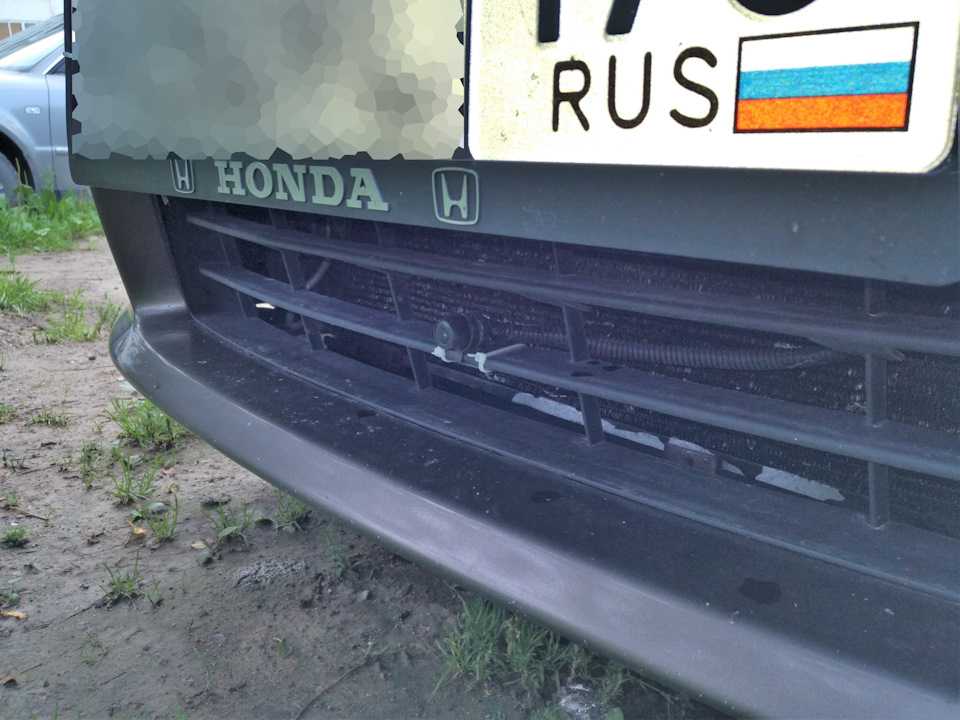

По скольку в планах установка обвеса(передней губы для начала), решил заранее её обезопасить, а именно установить камеру переднего вида, что бы избежать встречи с бордюрами. Для этого понадобится еще одна камера и блок автоматического выбора сигнала. Да, такой можно собрать самостоятельно, но для себя избрал этот путь, ведь блок стоит всего

1000р. Камера тоже нужна не обычная, а «не задняя», так как обычно камеры для заднего вида с встроенным отзеркаливанием картинки. Я этот момент упустил и пока езжу с зеркальной картинкой переднего хода.

Камеру переднего вида найти сложнее, потому что из названий в китайских магазинах «Waterproof Car Rear View Camera Front View Camera Parking Assistance Reversing Cam Backup Monitor Reverse Camera Smart Lens» ничего не понятно, так что советую заранее уточнить этот момент у продавца.

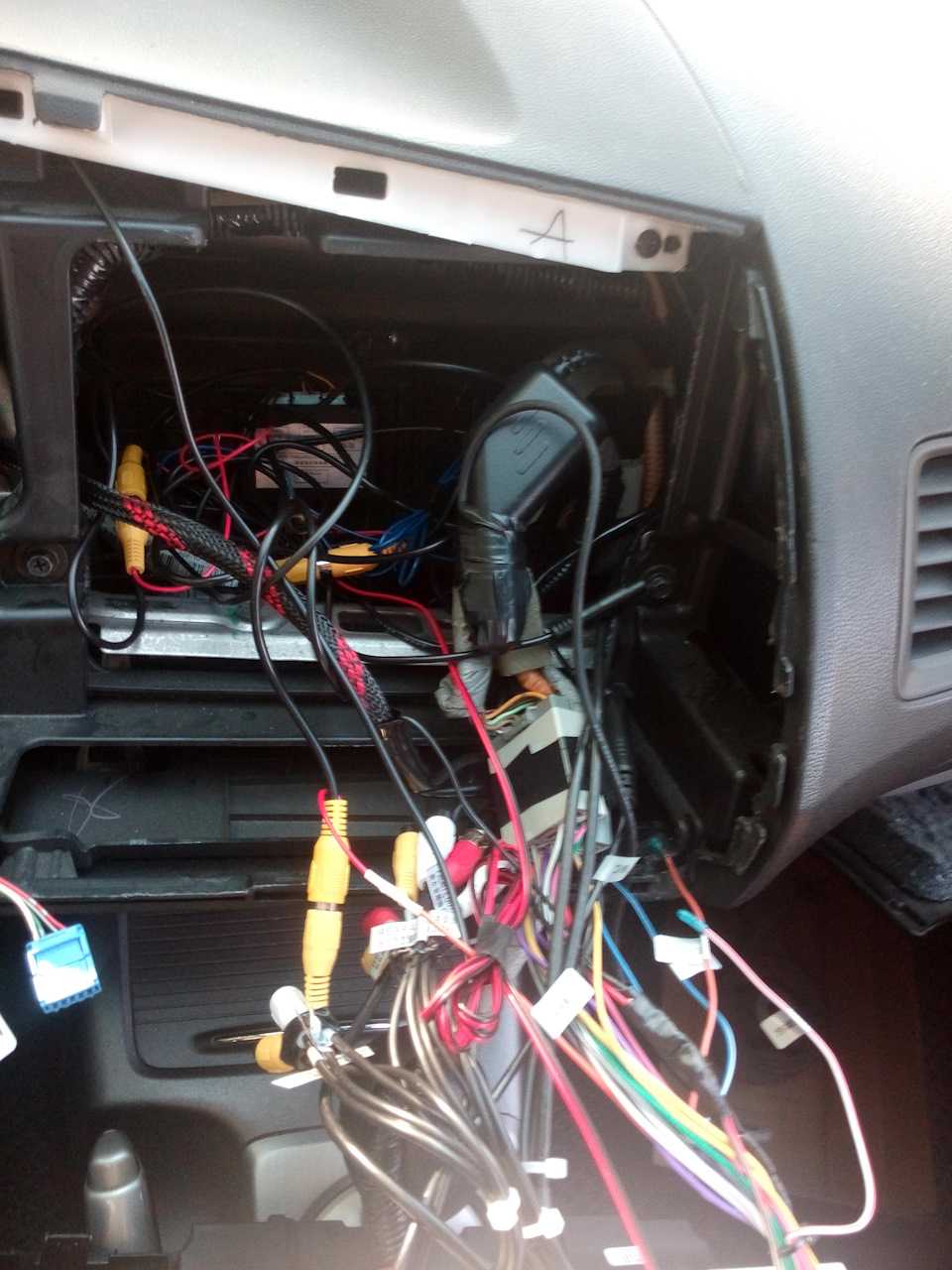

И так, как выглядит сам блок:

Полет нормальный уже 2 месяца, но не без недостатков:1. Останавливаясь, например, на светофоре, всегда включал режим парковки, с установленным блоком теперь это приводит к включению камеры (селектор проходит через режим R), что во первых — выводит на 10 секунд ненужную картинку камеры, а во вторых — глушит музыку, что неимоверно раздражает, теперь ставлю на нейтралку. Решить можно установкой какой нибудь задерживающей микросхемы.2. Камера расположена низко, чтобы не заехать бампером на бордюр, но из-за такого низкого расположения невозможно оценить расстояние до впереди стоящего автомобиля, т.к. смотрит она под него. Если камеру поднять на уровень значка то уже не получится идея с бордюрами, надо выбирать что то одно.3. Кнопка включения камеры срабатывает в 9 случаях из 10.

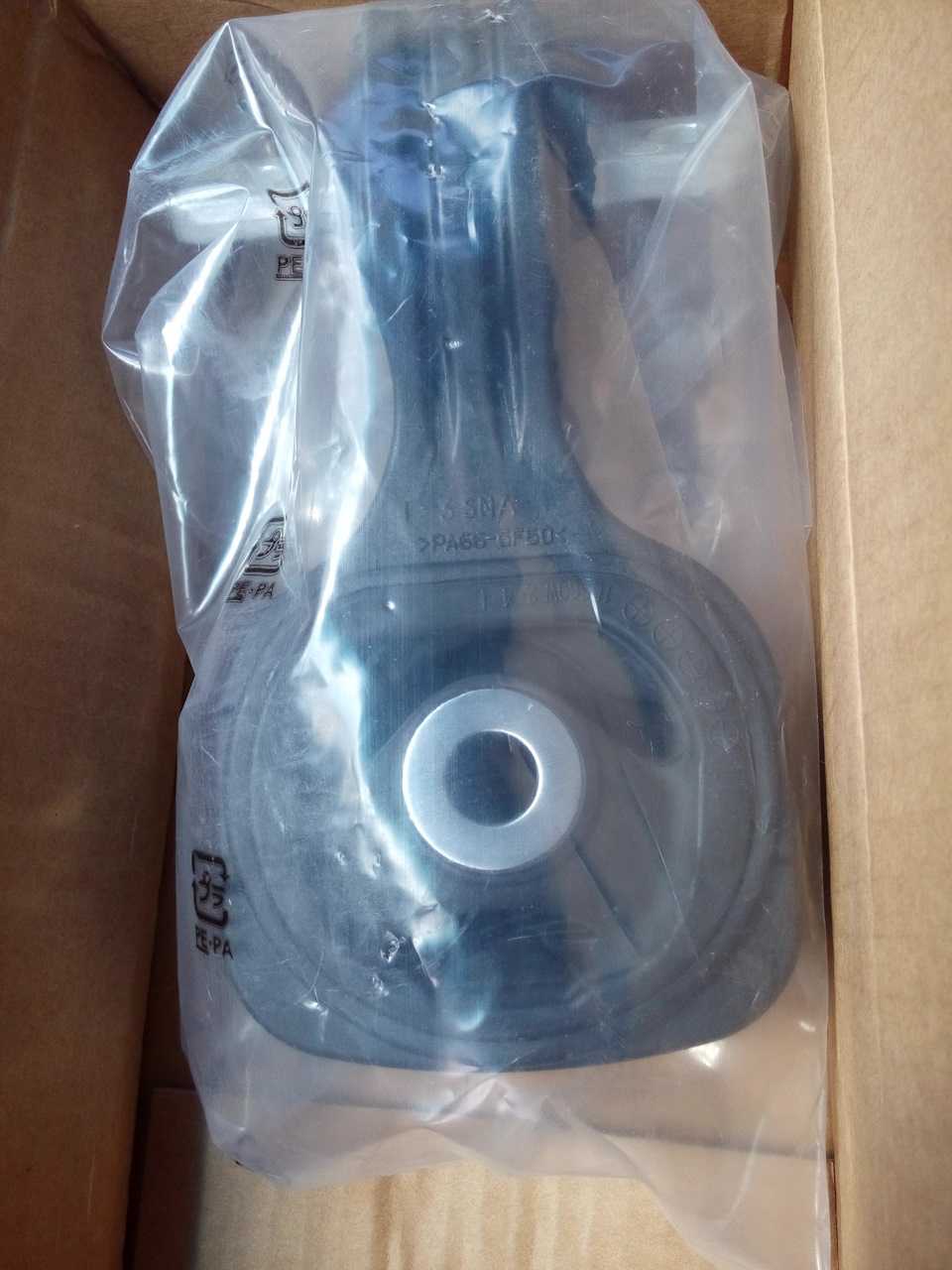

Ну и по мелким новостям, поменял нижнюю опору двигателя:

И запили обоинку хондоводам на рабочий стол:

UPD:Как выглядит подъезд к бордюру:

Источник

Установка

Способ и место крепления камеры в переднем бампере зависит от типа аксессуара и модели автомобиля. Рекомендуется предварительно подключить камеру к телевизору/экрану, чтобы найти максимально подходящее место для размещения. Например, для установки камеры без ножки, в переднем бампере Lada XRAY придется сделать отверстие (при помощи дрели с коронкой, которая обычно идет в комплекте), в котором надежно защелкнуть камеру.

Провода прячем в гофру и протягиваем по левому борту (по ходу движения) моторного отсека, через отверстие в левой части моторного щита в салон (выход над педалями).

Кнопку размещаем в удобном для вас месте. Например, в блоке слева от руля:

Владельцы Lada Vesta могут разместить кнопку в доработанном блоке на центральной консоли.

Что представляет собой видеорегистратор с задними камерами?

Регистрирующий прибор с видеокамерами заднего вида, как правило, является двухканальным. К устройству можно подключать две камеры, которые работают одновременно. Одна камера устанавливается на лобовом стекле для фиксации ситуации впереди автомобиля и на соседних полосах движения, другая подключается в задней части транспортного средства для контроля над событиями, которые происходят сзади. Изображение, получаемое от камер, транслируется на мониторе и параллельно сохраняется на дисковом или съемном накопителе.

Существуют модели регистратора с камерами заднего вида, к которым посредством специального разъема могут подключаться мобильные устройства (телефон, персональный компьютер, ноутбук, планшет). Описываемый гаджет работает в автономном режиме. От водителя требуется только выполнение первоначальной настройки. В последующем регистратор будет включаться при запуске двигателя автоматически. При глушении двигателя устройство выполняет сохранение отснятой информации, и прибор выключается.

Многие регистрирующие устройства имеют функцию циклической записи, поэтому при недостатке памяти на носителе, старая информация автоматически будет заменяться новой. Видеосъемка с камеры заднего вида может производиться непрерывно либо в определенный период, запрограммированный водителем. Оптимальным показателем для съемки является промежуток времени, составляющий 15-20 секунд.

В чем преимущества использования обзорного видеорегистратора?

Используя регистраторы с видеокамерами заднего вида, в первую очередь создается уровень безопасности здоровья и жизни водителя, а также пассажиров. Применение подобного оборудования имеет ряд преимуществ:

Получение видеозаписи высокого качества (разрешения);
Широкий радиус обзора и видеофиксации;
Возможность настройки устройства индивидуально в соответствии с предпочтениями пользователя;
Наличие функции расчета безопасного расстояния между движущимися автомобилями;
Простоту и удобство монтажа;
Легкость и доступность в эксплуатации устройства;
Компактность прибора.

На видео – об универсальном зеркале заднего вида:

Устройство видеорегистратора, оснащенного задними камерами

Как уже говорилось, регистрирующее устройство с задней камерой зачастую является двухканальным. В последнее время некоторые водители хотят получать максимальный обзорный угол, т. е. 360º. В таком случае используется четырехканальный регистратор и соответственно четыре видеокамеры. Для получения информации о происходящих событиях с двух сторон автомобиля (спереди и сзади), устанавливается двухканальный регистратор. Один канал подключается к фронтальной камере, которая встроена в модуль регистрирующего устройства, а другой – к задней камере.

Конечно, беспроводная камера заднего вида является более удобной в установке и эксплуатации, поскольку отсутствует необходимость в прокладке кабельных линий, что зачастую является достаточно сложным процессом в автомобиле. Задняя видеокамера может устанавливаться в нескольких местах:

На заднем стекле;
На заднем бампере;
Немного выше номерного знака (в месте расположения подсветки).

У каждого из перечисленных видов крепления камеры заднего вида имеются свои преимущества и недостатки. Например, при монтировании видеокамеры на стекле можно получить максимальный обзорный угол. При эксплуатации прибора в холодное время, на стекле может образовываться слой снега, изморози, поэтому устройство практически не передает никакого изображения.

Если видеокамера заднего вида устанавливается на бампере или в районе номерного знака, то основным недостатком является запыленность и загрязнение. В данном случае также снижается качество передаваемого изображения. Соединение камеры с видеорегистратором может выполняться в виде прокладки кабельных линий или посредством радиоволн. Первый способ подключения является наиболее распространенным.

При использовании беспроводных технологий, регистратор с задней камерой должен оснащаться специальным модулем, который будет принимать поступающие сигналы с видеоустройств. Современный рынок предлагает модели со встроенным радиомодулем. Производители такого оборудования поставляют регистраторы, которые можно интегрировать с охранной сигнализацией. При срабатывании сигнализационного комплекса, выполняется автоматическое включение записи обеими камерами. В некоторых устройствах информация на монитор может выводиться в двустороннем режиме. Смена изображения осуществляется в принудительном порядке: путем нажатия кнопки водителем.

На видео – о видеорегистраторе с камерой заднего вида:

Как и куда установить регистратор: пошаговое руководство

Чтобы видеорегистратор был скрытен от посторонних глаз и удобен для использования, установить его нужно правильно. Обычно место для установки – зеркало заднего вида, в некоторых иномарках – проводка в передней части авто.

Для установки к зеркалу заднего вида разметьте нужный участок по размерам, как камера.
Вырежьте отверстие для монтажа камеры с помощью фрезы.
Снимите плафон системы радара с клипс, протащите через отверстие провода от общей проводки.
Установите камеру, обработав антискрипом места ее соприкосновения с пластиком либо сделайте прокладку из мягкого материала.
Соблюдайте угол обзора при установке камеры, чтобы потом не пользоваться напильником для съема камеры и ее переустановки.
Заложите провода под потолочную обшивку и протяните их к передней стойке.
Выведите контакты в перчаточный ящик, в который установите основной блок и дисплей.
Подключите к блоку управления питание, зафиксируете его скотчем либо посадите на клей.
Дистанционную кнопку для удобства расположите на центральной консоли, в районе подстаканников, или возле блока управления.

Скрытый видеорегистратор – вещь ценная и порой очень нужная. ДТП на дорогах в последнее время случаются часто.

Всем автомобилистам хочется посоветовать выбирать качественные устройства с гарантией, не экономить на покупке неизвестных брендов, они могут быть совсем неожиданного и низкого качества.

Хорошо почитать отзывы покупателей о той, или иной модели, ознакомиться с инструкцией, а также производителем. Лучше покупать широкоугольные регистраторы с наличием нескольких камер.

Подключение аналоговой камеры видеонаблюдения. Схема соединения.

В прошлой статье мы рассматривали вариант, как подключить аналоговую видеокамеру видеонаблюдения напрямую к телевизору.

Сейчас мы рассмотрим полноценный вариант подключения камеры видеонаблюдения через видеорегистратор. Рекомендуем использовать именно такой способ. Это даст нам определенные преимущества.

+ Сможем подключить от 1-16 видеокамер (все будет зависеть от возможностей регистратора).

+ Получаем архив записи (в регистратор устанавливаем жесткий диск). Рассчитать требуемый объем жесткого диска можно здесь.

+ При желании можем подключить к регистратору микрофон (ссылка на каталог) и слышать происходящее (при наличии у регистратора аудиовхода).

+ Появляется возможность включения удаленного просмотр с мобильных и ПК: (через облако или по статичному IP адресу с пробросом портов). У аналоговых (не AHD) регистраторов с этим была проблема, настраивалось не все и не всегда. Лучше приобрести современный гибридный видеорегистратор с облачным сервисом. В случае подключения к нему аналоговых устройств, нужно будет просто переключить режим его работы в CVBS.

Подключение Аналоговых/AHD/TVI устройств ничем не отличается, они выглядят схоже, имеют одинаковые разъемы: BNC и разъем питания.

Задача сводится в соединении цепи электропитания и передачи сигнала между соответствующими разъемами регистратора, видеокамеры и блока питания.

Если же ваша цель подключить AHD камеру к аналоговому регистратору (DVR), то при выборе обращайте внимание на наличие у нее мини джойстика на проводе для переключения режимов работы (обычно, для смены режима: положение джойстика удерживается в течение 5 секунд). Без этого, к сожалению, ничего не получится

Цветовая маркировка 3х жил аналоговой камеры: она понадобится, в случае, если ваше «око» не имеет BNC разъема или требуется его замена (гибкие выводы). См. рис. 2.
