Что входит в аудиоподготовку лада гранта +фото

Что есть штатная аудиосистема?

Будем реалистами – в бюджетном сегменте нам вряд ли предложат что-то хорошее. Возьмем, например, всем знакомый Renault Logan 2 в комплектации Privilege: • Головное устройство (ГУ) – либо двухдиновая магнитола, знакомая еще по «Дастерам», либо сенсорный мультимедиа-центр LG, успевший прославиться «глюками», зависаниями и отсутствием реакции сенсора на холоде (причем за это еще и придется доплатить). Возможность настройки звука в них минимальная, качество – на уровне обычной бюджетки типа Prology. • Передние динамики – бумажные, типоразмера 16 см, с фирменным разъемом и креплением на клепках. Задние – 13 см, и на этом отличия заканчиваются. Магниты у обоих достойны «пищалок», но никак не широкополосных динамиков, диффузор напоминает советские динамики из радиол низшего класса. • Проводка – тонкие провода в жесткой изоляции, которые при приличной мощности уже дадут серьезные просадки.

В итоге вся эта система удовлетворит по звучанию разве что человека, крутящего радио для фона. В комплектации Confort нам предложат штатную аудиосистему как дополнительный пакет – 10990 рублей за все те же примитивные динамики и 1-диновую магнитолу, которая раньше была штатной для максимальной комплектации предыдущего поколения. При этом аудиоподготовка у машины уже есть – достаточно просто поставить головное устройство и динамики, если даже не заморачиваться с компонентной акустикой и внешними усилителями.

Ту же ситуацию можно увидеть и на других бюджетных автомобилях – штатная аудиосистема в лучшем случае будет иметь мультимедийное головное устройство (возможно, и с навигацией), но качеству звука в нем будет уделяться наименьшее внимание. Дело здесь в том, что научить «голову» распознавать разные форматы или принимать звонки по Bluetooth нетрудно, а вот заставить ее звучать – это и качественный декодер, и сложный код программной обработки звука (эквалайзер и звуковые эффекты), и оконечный усилитель высокого класса

А это совсем другая стоимость проектирования и производства, что в бюджетном сегменте критично.

Тем, кто предпочитает радио

Есть водители, которые и в машине с удовольствием следят за событиями в мире, поэтому им важна магнитола как тюнер, активно принимающий сигнал радиостанций.

Кстати, популярность музыкальных частот сегодня достаточно высока благодаря разнообразию представленных композиций, которые сменяются новостными пятиминутками.

Так вот, как выбрать магнитолу в машину, чтобы слушать радиостанции с хорошим качеством звука, вам могут подсказать в специализированном магазине. Дело в том, что такая система должна принимать расширенный диапазон УКВ. Эту возможность имеют практически все модели, а вот дополнительными функциями, улучшающими качество звука, обладают те, стоимость которых выше.

Например, на таких магнитолах предусмотрен переключатель со стереозвука на моно, что позволяет улучшить качество приема сигнала в случае сильных помех

При выборе тюнера следует обратить внимание на переключатель дальний/местный прием, который позволяет принимать только те сигналы, которые достаточно сильны. А в более дорогих системах предусмотрено несколько уровней чувствительности

И это, безусловно, делает работу автомагнитолы еще комфортнее.

Практически все модели тюнера оснащены функцией быстрого поиска каналов и автоматического их запоминания

Только у дорогих моделей качество выполнения этой задачи значительно выше, поэтому следует при покупке магнитолы обратить на это особое внимание

В последние годы среди любителей радио большой популярностью пользуется функция RDS. Суть ее в том, что, когда тюнер принимает информацию, она может быть выведена на монитор и воспроизводиться на нем в виде бегущей строки. Но эта кнопка работает только в том случае, если радиостанция предусматривает функцию в своем вещании. Как правило, информация касается температуры воздуха, курса валюты.

Лада Гранта Стандарт

Аудиоподготовка Лада Гранта Стандарт устроена следующим образом: в машине установлены жгуты проводов питания, подведенные к головному устройству. Такие провода присутствуют лишь в магнитоле, на дверях отсутствуют видимые выходы проведенных для динамика проводов.

Поэтому на базовой комплектации машины до колонок аудиосистемы провода не доходят. Под панелью со стороны водительского сиденья расположены выходы проводов для магнитолы.

Для того чтобы их подключить в одну систему, на дверях Лады нужно подыскать соответствующие выходы проводов аудиосистемы. После нахождения всех необходимых выходов, к проводам, которые вмонтированы в двери присоединяют провода расположенные на панели.

На автомобиле такой комплектации проводить провода к приборной панели нужно будет в одиночку.

Пару слов и об этой комплектации. Сборка «Люкс» имеет предварительно установленную на заводе магнитолу с динамиками. Магнитола имеет в своем распоряжении такие дополнительные функции как 5 дюймовый сенсорный дисплей, имеющий также линейный вход, bluetooth-гарнитуру, а также возможность чтения флеш-носителей.

2-диновая магнитола с навигатором. Особенности выбора

В качестве примера для рассмотрения нами выбрана 2-диновая магнитола Пионер.

Основными критериями выбора для того чтобы, как шутят автомобилисты, головное устройство не стало головной болью, являются следующие моменты этого вопроса.

  • Четкое понимание того, что вы хотите иметь от покупки в конечном счете. То есть функциональность и оснащенность магнитолы оборудованием типа навигатор, камерой бокового и заднего обзора и т.д. Высокий уровень исполнения звука акустической аппаратуры, операционная система ММС на базе Виндовс или Андроид или еще что-либо.
  • Ценовая категория магнитолы. Проще говоря, ее доступность по стоимости для вас в данный момент.
  • Ну и, конечно, установочное место по классификации Дин.

Исходя из этих параметров, несложно будет определить, подходит ли вам 2-диновая магнитола Пионер китайской сборки (как правило, независимо от страны-родины бренда, их сборка осуществляется в Китае).

Определившись с маркой, следует подробно рассмотреть все предлагаемые и доступные к продаже модели, акцентируя свое внимания на ключевых для вас функциях (звук, видео, навигация и т.п).

Аудиоподготовка и аудиосистема комплектаций Лада Гранта

Отечественный производитель АвтоВАЗ регулярно старается внести что-то новое в свою продукцию. Завод часто ориентируется на пожелания потребителей, поэтому советы большинства водителей предыдущих моделей Лады исключением не стали.

Как известно, в старых моделях ВАЗ-2110 и ВАЗ-2112 аудиоподготовка не предусматривалась, из-за чего обладатели этих версий Лады были вынуждены полностью переделывать салон под размещения акустической системы. Аудиоподготовка в Гранте предусматривалась еще во время проектирования.

Все нужные провода для акустики присутствуют в стоковой комплектации автомобиля. Также существует возможность размещения мультимедийной системы в специальном проеме приборной панели. В наличии и электропроводка, предназначенная для магнитолы, задних и передних колонок.

Видео — Установка 16 см Динамиков в Лада Гранта через проставки

Акустика в Лада Гранта

Не секрет, что акустика в автомобиле очень нужна и выполняет различные функции. Установка ее немного волнует начинающих автомобилистов: они затрудняются при выборе нужных динамиков, у них не хватает средств на качественный монтаж и т. д. Эта статья написана исключительно в целях помочь всем в этом вопросе и мы узнаем, как проходит установка акустики в Лада Гранта своими руками. Лада Гранта и акустика, установленная в ее салоне грамотно, вместе взятые, создадут совершенно иной автомобиль, на который с завистью будут заглядываться даже владельцы некоторых иномарок.

Акустика Лада Гранта

Как правило, установка акустики в автомобиль имеет три основных этапа развития событий:

  • Монтаж автомагнитолы.
  • Установка фронтальной акустики.
  • Установка тыловой акустики.

Рассмотрим все подробнее.

Последовательность действий при установке задних динамиков в Лада Гранта лифтбек

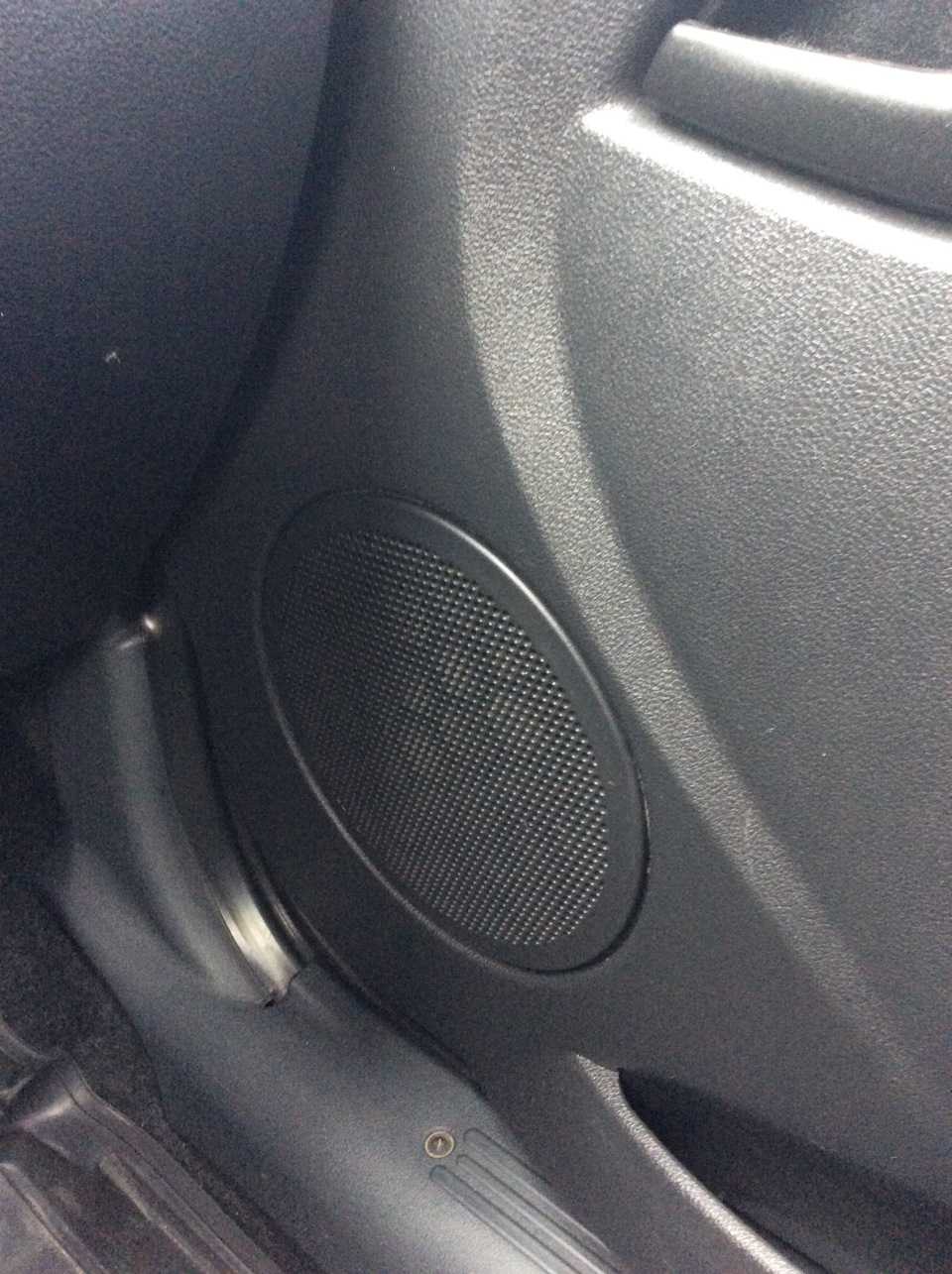

Колонки будут установлены в заводские проемы дверных карт. Ситуация с размерами для проемов нетипичная. Форма овальная, в то время как колонки круглые. С чем связано такое решение АвтоВАЗа, не известно.

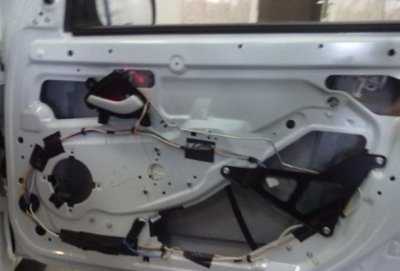

Чтобы корректно инсталлировать динамики в заднюю дверь, выполняем следующее:

  • снимаем дверную карту, ручку, блок управления;
  • выбираем размер динамиков для инсталляции. Размер на «13» потребует меньших затрат и слесарных работ в отличие от размера на «16».
  • Выбор динамик на «13»: канцелярским ножом срезаем кромку в верхней части отверстия под колонку. Металлический корпус оставляем без изменений.
  • В случае выбора динамика на «16» и более, лобзиком по металлу срезаем кромку на металлической и пластиковой обшивке.

Важно знать. Многие автовладельцы настораживаются, когда видят, что отверстие колонок расположено не по центру овальной конструкции (подготовки)

Проблема знакома, но дефект пока не устранен.

  • Из дерева вырезаем подставку под основу колонки, толщиной не более 0.6 см. Для этих целей лучше выбрать фанеру.
  • Вставляем динамик в дверь, подкладываем проставку из дерева, подключаем колодку с проводами — так званую аудио подготовку.

К левой задней двери: синий / белый — коричнево/синий провод. К задней правой: зелено / черный — желто / зеленый. Завершаем сборку установкой дверной карты. По аналогии проводим инсталляцию на левой двери.

Обзор штатной магнитолы (ММС) Лада Гранта, Калина 2 и Приора (люкс)


В настоящий момент в зависимости от комплектации автомобиля может устанавливаться магнитола 2 din нескольких типов. Первый называется «аудиосистема 2 DIN, без CD-привода, без TouchScreen», другой «мультимедийная система без CD-привода, с дисплеем 7 дюймов с TouchScreen» (ММС). В обзоре будем говорить о ММС с сенсорным дисплеем (ЖК дисплеем), которая устанавливается на Гранту (седан и лифтбек), а также на Лада Калина 2 и Лада Приора. Каталожные номера ММС Лада:

  • Моноблок 2190-7900010-00 — ММС Лада Гранта (люкс) и Лада Калина 2 (норма)
  • Экран отделен от кнопок 2192-7900200 — ММС Лада Калина 2 (люкс) и Лада Приора (люкс)

ММС работает на операционной системе Windows CE 6. Данная специально оптимизирована для устройств, имеющих минимальный объём памяти, к слову, у в нашем случае памяти всего 128Мб. Несмотря на это включение магнитолы не занимает много времени (около 2-3 секунд).

Тонкости установки динамиков на Гранту лифтбек, которые должен знать каждый

  • Чтобы не проводить дополнительных манипуляций с вырезами, расширениями штатных отверстий в дверном проеме, установите аудио колонки диаметром 13.0 см.
  • Желаете улучшить качество звучания, повысить громкость, частотность — инсталлируйте динамики в передние двери на 16.0 см. Будьте готовы к расширению отверстия в конструкции двери. Сделать это можно в сервисном центре или самостоятельно, вооружившись лобзиком по металлу. Из кольца радиусом 6.5 см, сделайте 8.0 см.
  • При установке колонок большего диаметра высока вероятность соприкосновения стекла с тыльной стороной колонки. Вследствие этого возможны вибрации при опускании стекла в крайнее нижнее положение.

Штатная аудиоподготовка

На примере своего Универсала хотел бы написать немного о штатной аудиоподготовке Лады Калины. Насколько мне известно сейчас на всех автомобилях, начиная с комплектации «норма», имеется аудиоподготовка, которая включает в себя:

  • Штекеры для подключения магнитолы
  • Провода для передних колонок
  • Провода для задних колонок

Теперь все с фотографиями и более подробно опишу ниже. Итак, штекеры для подключения магнитолы находятся под заглушкой ниже блока управления отопителем. Если извлечь эту заглушку, то там будут два разъема серого и коричневого цвета.

Магнитолы подключается очень просто, серый цвет — вверх, коричневый — вниз. Что касается проводов в передних дверях, то чтобы до них добраться, нужно снять обшивку передней двери. Ниже на примере показаны выводы уже в прорезанной под колонку обшивке двери:

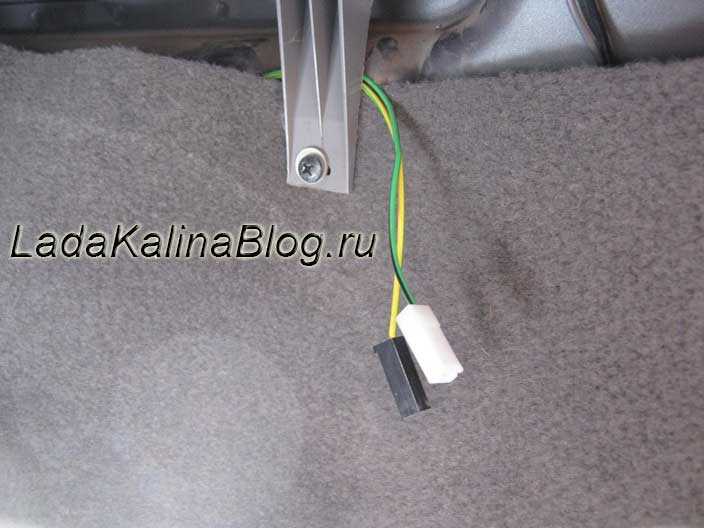

А вот задние сначала пришлось немного поискать, с левой стороны провод нашелся быстро, так как находился возле плафона освещения багажника:

А правый находится под обшивкой багажника, приклеенный скотчем к металлу задней арки, соответственно сначала придется поискать его рукой под обшивкой или же вообще ее снять. Вот на примере уже выведенные провода:

Многие калиноводы писали, что у них даже на «норме» никаких проводов нету, но я убедился в обратном. Для примера, моя Калина Универсал 2011 года выпуска. Провода задние пробовал подключать к колонке, все отлично работает, музыка льется. Так что установить музыку со штатной аудио-подготовкой проще простого.

Виды автомобильной акустики

Сегодня на рынке есть два вида акустических систем:

Коаксиальная акустика сделана в форме колонок. В ее составе 2-3 динамика различной частоты. Главное преимущество техники — легкость в монтаже. Здесь не нужно ничего сверлить и делать дополнительные отверстия в панелях. Но из-за стремления упростить конструкцию «выплывает» главный недостаток таких систем — низкое качество изготовления. Но здесь нет однозначности. Если подобрать акустику от известного бренда и по доступной цене, то дизайн и качество будут отменными

Главное при выборе — обращать внимание на технические характеристики, материал и качество изготовления основы для колонок.
Так выглядит коаксиальная автомобильная акустика

Компонентная акустика относится к категории составных. Это значит, что динамики придется монтировать по отдельности, и каждый из них будет иметь свою частоту звучания

У такой системы выделяется несколько недостатков:

  • высокая цена;
  • необходимость монтажа динамиков, что требует выполнения специальных креплений и вырезания подходящих отверстий.

    Так выглядит компонентная акустика

Но есть и плюсы — при правильной установке можно добиться чистоты и максимальной силы звука

Главное — обращать внимание на чувствительность и мощность устройства. Немаловажный вопрос — габариты колонок, которые должны хорошо смотреться в интерьере салона

Заведи свой блог

Автомобилям Лада Гранта дается аудиоподготовка, то есть заводские детали упрощают установку аудиосистемы.

В стандартной комплектации подготовку проводов делают только на головное устройство.

Аудиоподготовка Лада Гранта комплектации «Стандарт» готова, там толстые жгуты проводов питания подходят в головное устройство, то есть проводами питания обеспечена только магнитола. На дверях нет никаких проведенных подготовленных проводов.

В стандартной комплектации провода к колонкам не достают: концы проводов проходят за панелью со стороны водителя и достают только до «папки-мамки». Для дальнейшего их продвижения, необходимо сначала определить провода музыки на дверях.

Обычно они идут в следующих расцветках:

Находим эти провода, подключаем к ним через «папку-мамку» ведущие к дверям провода. Провода к дверям в стандарте вы должны проводить сами.

Модель «Норма» уже укомплектована проложенными жгутами проводов к дверям.

У Лада Гранта «Норма» провода есть в дверях, а головное устройство питанием обеспечено. Потребуется только подключение динамиков и магнитолы. Очень часто заводские разъемы и разъемы изготовителя аудиосистемы не совместимы. В таком случае придется приобретать или соединять напрямую провода соответственно их обозначению.

Проемы для динамиков легко вырезать лобзиком

Место динамикам на дверях выделяется другим узором. Вырезаем проем, чтобы поместить динамики.

В Люкс имеется предустановленная аудиосистема

В богатую комплектацию «Люкс», добавляя все остальные приятные опции, входит еще предустановленная магнитола с динамиками.

2DIN-овая магнитола с bluetooth, которая дает возможность слушивать музыку с флешки, 5 дюймовый сенсорный дисплей, линейный выход.

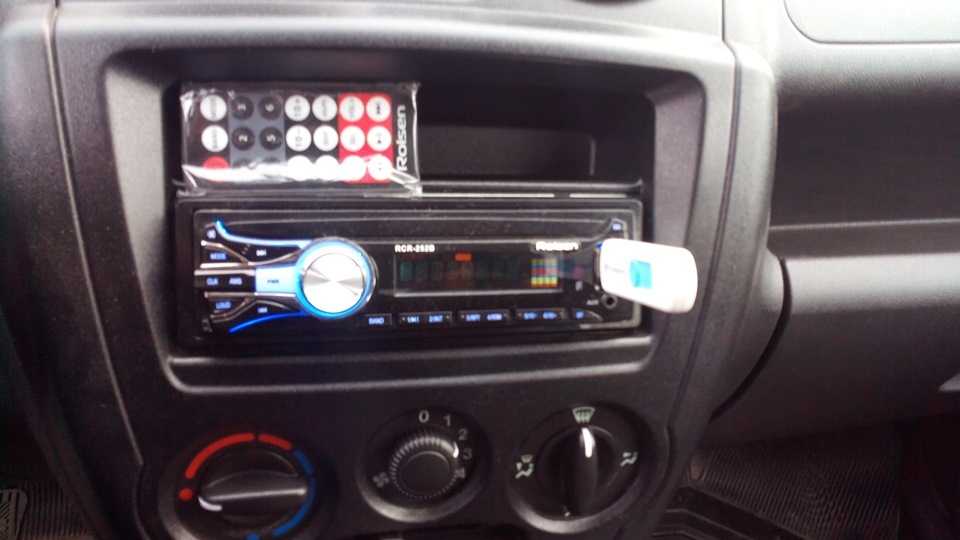

Как же установить магнитолу на Лада Гранта своими руками

Установка музыки на автомобиле Лада Гранта по сравнению с предыдущими моделями АвтоВАЗа: «девяткой», «семеркой» — дело незамысловатое. Проводами питания уже обеспечены, разбираемся в правильном подключении их к магнитоле.

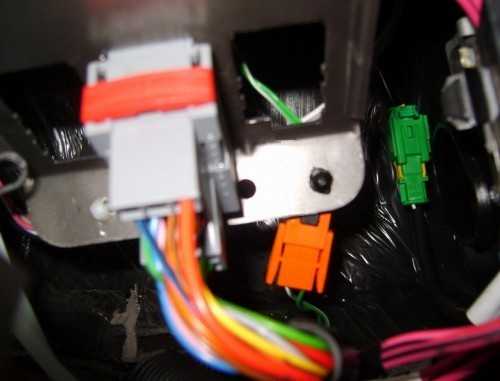

Сняв крышку, которая закрывает место магнитолы, видим два разъема. Один из них— к питанию, а второй присоединяет колонки в дверях.

Провода розового и черного цвета — плюс и «масса», основа проводов питания. О цветовой гамме по колонкам мы оговаривали выше. Если вы неправильно присоедините, у вас, во-первых, не включится аудиосистема, а во-вторых, получится замыкание клеммы + и -, вдобавок сгорит предохранитель.

При подключении проводов напрямую, сделайте хорошую изоляцию всех проводов, и даже тех, которыми не пользуетесь, иначе не избежать короткого замыкания.

Вырезав место под динамик, найдите нужные провода и подключите, закрепив шурупами динамик, и закройте сеточку.

На передних дверях автомобилей Лада Гранта хорошо размещаются динамики в 5 дюймов или 13см, хотя вполне возможно вставить и на 16см — качество звука еще улучшится. Выбирайте динамики так, чтобы крышку бардачка могли открыть полностью, ибо при выборе больших динамиков такой проблемы не избежать.

На задних дверях некоторые умельцы, вырезав обшивку, устанавливают блины размером 6х9, у которых еще более качественный звук. А стандартное место, предусмотренное заводом под динамики, купив каплевидную сеточку (она уже на подходе в продажу), заполните динамиками на 13 см.

Закончив процесс установки, включаем динамик — и, ура!- магнитола заработала — наши вам поздравления! У вас все получилось.

А как же гарантия при такой самодеятельности?

Многие дилеры пугают своих клиентов, что при самостоятельном установлении музыки, вам будет отказано в гарантийном обслуживании, и дают рекомендации устанавливать аудиосистему прямо у них. Это чистой воды шантаж. Бесспорно, если вы подключаете к уже готовым проводам аппаратуру, ничего не меняя, вам не вправе отказать в гарантийном обслуживании.

Как подключить телефон к магнитоле через USB кабель

Самый распространенный способ подключения телефона к магнитоле – это использование USB-разъема. Ни одна современная магнитола уже не выпускается без стандартного USB-выхода на панели. Такой выход позволяет использовать в качестве носителя музыки обычную компьютерную флеш-карту. Но к нему можно запросто и подключить мобильный телефон через шнур подключения к компьютеру

Стрелками обозначен USB кабель подключения магнитолы к телефону

Такой шнур на одном конце имеет стандартный USB-штекер, а с другой – выход для подключения к смартфону. Простые магнитолы не способны интегрироваться с телефоном, и в таком случае последний выступает только как носитель информации, то есть в качестве обычной флешки.

Для воспроизведения музыки достаточно подключить шнур к смартфону и к выходу магнитолы, а после в настройках телефона в пункте «USB-подключение» выбрать «Передача данных», после чего магнитола сможет считывать все музыкальные файлы. При этом управление музыкальными файлами будет осуществляться только с магнитолы. Более современные магнитолы интегрируются с телефоном, позволяя управлять музыкой с обоих устройств. При этом возможен запуск приложений на смартфоне, к примеру, какой-то особый проигрыватель, и в таком случае будет выступать как обычный усилитель.

Как подключить телефон к магнитоле через USB

Подключение через USB-шнур – вполне удобное, оно позволяет управлять файлами непосредственно с магнитолы, к тому же многие смартфоны при таком соединении подзаряжаются, хоть и не так быстро, как от обычного зарядного устройства. И все же получается двойная выгода – и музыка звучит, и телефон хотя бы не разряжается от этого. А недостатком такого соединения является наличие самого шнура, который придется протянуть к месту расположения телефона. Причем если шнур короткий, то придется каждый раз при звонке отсоединять шнур.

Аудиоподготовка — основа автозвука

Стоит понимать, что такое аудиоподготовка в автомобиле. Это может означать как работы по монтажу звукового оборудования, так и наличие специального места для аудиосистемы, гнезд динамиков, разводки проводов для дальнейшей установки акустической аппаратуры. Такое понятие, как штатная аудиоподготовка — это неотъемлемая часть комплектации автомобиля. Её уровень влияет на конечную стоимость нового авто и дальнейшие затраты владельца на акустику. Завод-изготовитель может установить либо просто разводку проводов с необходимыми штекерами и разъемами, либо дополнительные элементы: динамики, радиоантенну и непосредственно магнитолу. В дорогих версиях присутствуют даже высокочастотные «пищалки» и клавиши управления аудиосистемой, вынесенные на руль.

Выбор акустической системы


Оценив аудиоподготовку автомобиля, можно приступить к подбору аппаратуры. В зависимости от личных предпочтений и финансовых возможностей определяется минимальный набор – собственно, магнитола (или, как ее называют, головное устройство) и комплект динамиков. Настоящий ценитель автозвука станет подбирать аппаратуру повышенной мощности, а также с учетом возможности установки дополнительных устройств: сабвуфера , усилителя. Обычно такая полная аудиосистема требует приобретения вспомогательного аккумулятора. Новичкам при выборе акустики стоит учесть следующие основные характеристики аппаратуры.

Для головного устройства – доступные форматы носителей (CD, MP3) и мощность звука на выходе. Стоит ориентироваться на среднее значение в 25 Вт для стандартного четырехканального устройства.

Для динамиков:

  • размеры штатных гнезд и возможность их изменения;
  • мощность (учесть сопоставимость с ГУ);
  • диапазон частот при воспроизведении;
  • чувствительность.

Установка аудиосистемы


После приобретения аппаратуры возникает вопрос установки. Это мероприятие непростое и требует специальных технических навыков. В большинстве случаев, во избежание лишней «головной боли», автолюбители обращаются в сертифицированные сервисные центры, где опытные специалисты выполнят необходимые работы и предоставят гарантию. Несомненно, есть люди, для которых все, что связано с автомобилем, является их хобби. Для них самостоятельная установка звуковой аппаратуры будет не столько экономией средств, сколько приятным времяпровождением с дальнейшим поводом для гордости. В этом случае, что значит аудиоподготовка ? В двух словах — чем выше уровень комплектации автомобиля, тем меньше дополнительных затрат на акустику.

Выводы и рекомендации

Проведение в таких автомобилях как, к примеру, Лада Гранта стандарт аудиоподготовки , стало теперь гораздо проще, ведь отпадает необходимость самостоятельно проводить провода и владельцам остается только осуществить грамотное их подключение.

Таким образом, соответствующие провода подключаются к питающему разъему магнитолы, а также разъему для динамиков. Не забываем про изоляцию проводов, которые подводятся напрямую.

После этого вырезаем в двери проем, куда вставляем динамик и закрепляем их соответствующими элементами крепежа. Чаще всего в дверях монтируются 5-дюймовые динамики.

Помните, что самостоятельное подключение аудиосистему к уже имеющимся заводским выходам никак не считается предлогом для отказа от гарантийного обслуживания.

Мы уже не можем представить автомобиль без аудиосистемы. Путешествие на автомобиле без музыки будет скучным и унылым. В некоторых комплектациях Лада Гранта/Калина 2 автомагнитола не предусматривается, поэтому в этой статье расскажем о том, как установить магнитолу и передние динамики своими руками.

Почему мы объединили инстукцию по установке? Дело в том, что сами двери и ее обивка на Лада Гранта и Лада Калина 2 одинаковые. Таким образом, вес процесс на этих автомобилях выполняется аналогичным образом.
