Чистка форсунок

Для этого нам нужен многожильный провод.

открываем капот;
снимаем обшивку;
находим резиновые трубочки ведущие к нашим стеклоомывателям;
отсоединяем их от омывателя и выталкиваем форсунку на противоположную сторону от нас;
после, берем многожильный провод очищенный от изоляции или обычную иголку.

Начинаем против хода омывайки выталкивать всё, что там есть лишнее. Делаем это над чем-то светлым, чтобы увидеть, как сор выпадет оттуда, чтобы понять, что канал внутри очищен. Во время очищения можно продувать форсунку, это ускорит процесс.

После очистки ставим все обратно в противоположном порядке.

Замена штатных форсунок омывателя

Для того чтобы провести замену:

Необходимо открыть капот, снять обшивку с его внутренней стороны. Обшивка держится на клипсах, сложности со снятием не возникает.
Находим резиновые магистрали на нижней части крышки (если капот открыт), которые ведут к стеклоомывателю.
Отсоединяем шланг от омывателя.
Видим два торчащих усика, сдавливаем их друг к другу и выталкиваем её наружу. Возможно у вас форсунки на резьбе, просто открутите.
Вставляем новые жиклеры так же надавливанием подсоединяем трубки и зашиваем внешнюю часть капота обшивкой, как это было изначально.

Готово, замена произведена.

Щетки на фары для семейства Самар-2

Normal 0 false false false MicrosoftInternetExplorer4

Загорелся идеей поставить очистители фар с щетками на ВАЗ 2115. Стал набирать информацию по этому направлению через различные источники и вот что выяснил. Изначально машины комплектовались дворниками на фарах. Это и вольво/сабы и ауди (100 в 44 кузове V8) и мерседес 124 ну и отечественные Нива, АЗЛК 2140, ВАЗ 2107, ВАЗ 2108, ВАЗ 2109, ВАЗ 2110 ну и т.д.. Процесс эволюционного отмирания щеток на фарах отечественных машин я до конца не выяснил, но предполагаю, что наши конструкторы отказались от лишнего геморроя для них. С иностранными автомобилями ситуация несколько иная. Все было хорошо пока не появился ксенон. Из-за высоких требований к светорассеянию стекла оказалось проще заменить стекло фар на поликарбонат. А вот его тереть дворниками уже нельзя по понятным причинам. А мыть фары с ксеноном обязательно, поскольку они тоже имеют свойство загрязняться. Вот и стали ставить омыватель. НО. Температура поверхности поликарбоната ксеноновой фары гораздо ниже, чем стеклянной с галогеном, поэтому грязь присыхает к стеклянной галогеновой фаре гораздо круче.

Возможные поломки омывателя ветрового стекла

Поломки омывателя подразделяются на электрические и механические. Механические неисправности встречаются гораздо чаще, нежели электрические поломки, однако, и устраняются они намного проще.

Перечислим неисправности, возникающие по причинам механического характера:

В бачке окончилась омывающая жидкость. Если жидкость в бачке отсутствует из-за его повреждения, его рекомендуется немедленно заменить. Кроме того, жидкость может замерзнуть при ее неправильном подборе (к примеру, при использовании зимой омывающей жидкости, предназначенной для применения летом).
Возможно, с жиклеров соскочил шланг, или же его передавило.
Жидкость не может пройти через форсунки. Такое возможно при наличии в омывающей жидкости каких-либо посторонних примесей, но бывает, что форсунки попросту забило грязью.

Ко второй группе причин, приводящих к некорректной работе омывателя, относят электрические неисправности. Перечислим их:

Перегоревший предохранитель.
Электромотор омывателя не получает питания. В данном случае причина поломки заключается в клеммах омывателя, которые со временем окислятся, а иногда и отпадают. Выявляют такую неисправность при визуальном осмотре.
Сломавшееся реле, неисправная проводка, выключатель или электромотор омывателя. Такую поломку можно вычислить с помощью подключенного к клеммам электромотора мультиметра. Подтвердит наличие поломки отсутствие напряжения. В тех случаях, когда напряжение есть, но омыватель все равно не функционирует, можно сделать вывод о поломке его мотора, который потребуется немедленно заменить.
Клеммы насоса окислились. Как отмечалось чуть выше, клеммы окисляются в процессе работы, что в свою очередь ведет к прекращению прокачки жидкости из-за вышедшего из строя моторчика. Вернуть их работоспособность можно, с этой целью окисленные клеммы необходимо либо зачистить, либо заменить на новые.

Регулировка ближнего света

1. Устанавливаем автомобиль на выбранной площадке так, чтобы он занимал строго горизонтальное положение.

2. Для обеспечения безопасности во время работ, подложите колодки под колеса и включите стояночный тормоз.

3. Машина должна находиться передней частью на расстоянии 3 метра от вертикального препятствия. Если подходящего объекта не нашлось, можно использовать обычный лист фанеры или собрать подходящий щит из досок.

4. Во время регулировки на водительском кресле должен находиться человек. Можно заменить его грузилом весом 75 килограмм.

5. На выбранной перпендикулярной плоскости перед автомобилем, нужно нанести три вертикальных полосы: одна по центру автомобиля, и две по центру фар.

6. Затем проводим горизонтальную полосу на высоте соответствующей центру лампы ближнего света (на рисунке обозначена h).

7. Корректор фар в салоне автомобиля должен быть установлен в положении «1».

8. Прикрываем картонкой по очереди левую или правую фару. Смотрим соответствие проекции светового луча нанесенным на плоскости линиям.

9. При отклонении от центра, нужно вручную откорректировать световые приборы регулировочными винтами. Они расположены сразу за блок-фарой. Левый винт отвечает за регулировку по горизонтали, правый — по вертикали.

Когда центр светового пучка будет точно соответствовать нанесенным полосам, регулировка фар на ладе весте закончена.

Инструкция по самостоятельной сборке

О том, что это такое, пожалуй, знает каждый водитель, а о том, из каких компонентов он состоит, как его установить собственноручно, а также как правильно эксплуатировать – наслышан не каждый. Правильная эксплуатация купленного и установленного прибора продлит ему жизнь, а вас убережет от необходимости вручную мыть светотехнику.

Устройство для светотехники машины

Инструменты и материалы

В состав устройства входят следующие компоненты:

Роторный насос. Он устанавливается для подачи жидкости на форсунки. Таким образом он создает необходимое давление в пределах 0,2 Мпа. Насос работает ровно столько секунд, сколько предполагает качество жидкости в системе.
Соединительные шланги. Благодаря этому устройству форсунка омывателя фар обогащается жидкостью, поступающей из бака. Соединительные шланги могут быть различными и отличаться друг от друга относительно материала и длины.
Блок управления.
Бак для жидкости. В некоторых машинах устройство может располагаться в баке стеклоочистителя, так как их конструкции несколько похожи.
Набор форсунок и крепления к бамперу машины. Они могут быть двух видов: стационарными и телескопическими.

Телескопическая форсунка В системе устройства также находится колодка предохранителей и электропроводка. Она предназначена для того, чтобы соединить насос с системой машины, а также контролировать его работу. Для некоторых автомобилей комплектация прибора может отличаться от стандартного набора. Это зависит от модели оптики автомобиля и отличительных черт бампера. В любом случае можно подобрать для себя подходящий вариант, не затрачивая особых усилий и средств.

Омыватель Скиф

Процессы

В бачке необходимо просверлить небольшое отверстие диаметром 15 мм. Оно подготавливается для насоса.
На подготовленное отверстие необходимо установить уплотняющую резинку. После этого можно установить насос.
Если корпус устройства хуже, чем материал из которого установлен бак, тогда насос необходимо прикрепить при помощи качественной изоленты. Некоторые водители делают это в любом случае.
Далее устанавливается бак, рядом с которым устанавливается клапан омывателя фар.
После этого можно устанавливать форсунки. Они устанавливаются сбоку от цента фары, если только на переключателе ближнего света установлен ксенон. Крышка форсунки омывателя фар должна находиться четко на своем месте. Расчет можно произвести при помощи линейки, чтобы не ошибиться с точностью посадки.
После того как крышка будет на месте, происходит подсоединение шлангов к электричеству.
В силу вступает кнопка омывателя фар.

1. Обратный клапан омывателя

2. Заглушка омывателя фар О том, как заменить устройство своими руками, можно увидеть в видео от автора Oleg Zuyeff.

Установка

Снять передний бампер.
Отметить маркером места для сверления отверстий для установки жиклеров.
Сделать отверстия сверлом «на 4», гравёром и потом «каменной» фрезой растачиваем отверстия.

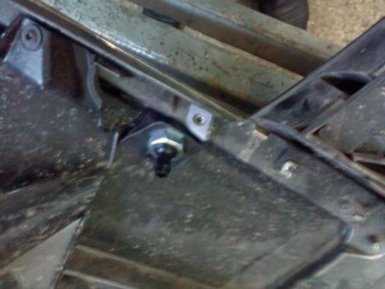

Вставляем форсунки (без постаментов).
Постаменты из комплекта (на которые должны были устанавливаться форсунки) были использованы с внутренней стороны бампера для фиксации форсунок.

Соединяем форсунки трубками.
Фиксируем трубки хомутами.
Устанавливаем бампер в обратном порядке.

Установка моторчика в штатный бачок омывателя

Снять жабо .
Снять бачок омывателя.
Сделать сбоку бачка отверстие диаметром 9 мм.
Установить в отверстие уплотнительное кольцо.
Вставить уголок, пройтись герметиком.

На другой конец шланга установить насос высокого давления из комплекта, затянуть хомутами.
Подсоединить шланг от насоса к трубкам в бампере.
Для этого следует просверлить отверстие в перегородке около бачка омывателя (чёрная стрелка — насос высокого давления, красная — место сверления).

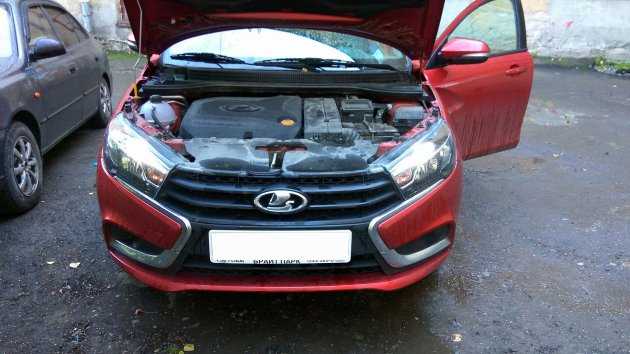

Передние фары лада веста

Для замены лампочек никаких инструментов не понадобится. Процедура проводится при отсоединенной «массе».

Поднимите крышку капота. Если смотреть на фару сзади, то можно наблюдать такую картину:

Схематическое изображение фары

Под номером 1 крышка лампы дальнего света, под номером 2 – ближнего света. Обе крышки откручиваются поворотом по часовой стрелке. Внутри нужно отсоединить провода и высвободить патрон из пружинного фиксатора. Осталось вынуть патрон и заменить лампочку.

С лампой указателя поворота (3), а также ДХО и габаритного огня (4) всё ещё проще. Достаточно по часовой стрелке повернуть патрон и извлечь его. Так Вы получите доступ к лампочке.

В каждом из случаев сборка производится в обратной последовательности.

Снятие блок-фар может потребоваться для их замены или чтобы провести тюнинг оптики Lada Vesta. Тут не обойтись без демонтажа переднего бампера:

Для этого с помощью биты Torx придётся выкрутить многочисленные болты, удерживающие бампер сверху, снизу, по бокам и под номерными знаками.
Саму фару к кузову крепят 3 болта сверху и 1 сбоку. Откручиваются они ключом с головкой «на 10».
После этого блок можно аккуратно достать и отсоединить колодки проводов.

Установка производится в обратном порядке.

На заметку!

Учтите, что после всех манипуляций, может потребоваться регулировка фар.

Советы для автомобилистов

Многие владельцы согласятся с тем, что весьма неприятно выходить из машины во время дождя лишь для того, чтобы очистить фары автомобиля. Такое может случиться как на хорошей трассе, так и на просёлочных дорогах. Современные автомобили оснащены опцией по очистке фар, но иногда она перестаёт работать. Как же поступить в таком случае?

Как работает система

Для нормальной работы омывателя фар автомобиля нужно выполнить всего два условия:

Должен быть включен ближний или дальний свет фар;
В бачке омывателя должна быть жидкость.

Если эти условия выполняются, а система не работает, следует отыскать и устранить неисправность. Это выполнить самостоятельно под силу тем водителям, которые хоть немного понимают в особенностях работы электрооборудования. Может потребоваться автомобильный тестер, мультиметр или контрольная лампочка. В этом автомобиле цепь питания насоса омывателя защищает предохранитель в монтажном блоке под капотом машины. Он имеет обозначение FL5, одновременно защищает ещё и цепи электроусилителя рулевого управления, системы АВС. Пропускает ток силой 60, 30, 30 Ампер. В этом же блоке установлено реле под номером 5, которое подаёт питание на насос. Заметить его легко, так как оно синего цвета.

Замена штатных форсунок омывателя

Для того чтобы провести замену:

Необходимо открыть капот, снять обшивку с его внутренней стороны. Обшивка держится на клипсах, сложности со снятием не возникает.
Находим резиновые магистрали на нижней части крышки (если капот открыт), которые ведут к стеклоомывателю.
Отсоединяем шланг от омывателя.
Видим два торчащих усика, сдавливаем их друг к другу и выталкиваем её наружу. Возможно у вас форсунки на резьбе, просто открутите.
Вставляем новые жиклеры так же надавливанием подсоединяем трубки и зашиваем внешнюю часть капота обшивкой, как это было изначально.

Готово, замена произведена.

Общая информация

Форсунки – довольно простые устройства, принцип работы которых основан на подкачке жидкости из бачка с помощью трубок в разбрызгиватели омывателя.

Как правило, жиклеры размещают на капоте автомашины, однако на новых моделях Гранты они находятся непосредственно на облицовке лобового стекла. Производитель уверен в практичности данного конструкторского решения, поскольку подобное расположение форсунок позволяет омывать большую площадь ветрового стекла, ведь попав на дворники, струя автоматически распределяется по всей поверхности стекла. Также подобное расположение форсунок позволяет экономить омывающую жидкость.

Выделяют две разновидности форсунок:

Струйные, имеющие форму полого цилиндра, с подключаемым к шлангу штуцером в нижней части и распылителем вверху. Силу подачи такого жиклера можно настроить с помощью специального винта;
Веерные, для которых характерно наличие минимум трех распылителей. При этом в веерных жиклерах омывающая жидкость проходит сквозь достаточно узкий канал, из-за чего ее распыление происходит под более высоким давлением.

Отметим, что струйные форсунки в основном характерны для относительно старых автомашин, а также для большинства отечественных автомобилей (к примеру, для ВАЗ-2110 и др.). Но на автомашинах, произведенных в последнее время (включая и машины отечественного производства) устанавливают преимущественно веерные форсунки.

Почему потеют фары на «весте»

Водители сталкиваются с запотеванием фар их автомобиля. Не стоит беспокоиться, если явление нечастое и зональное. Когда это случается по всей площади фары и постоянно, то нужно решать проблему.

На большинстве марок зарубежных концернов предусмотрено обновление всего блока целиком по гарантии на ближайшей станции технического обслуживания. Российский производитель не имеет такого сервиса, ответственность за проблему лежит на водителе.

Запотевание связано с перепадом температур и влажности. Лампа нагревает окружающую среду, в том числе и стекло. При определенных изъянах корпуса и особенностях климата образуется конденсат.

Также самыми распространенными причинами являются – трещина в стекле или засорение вентиляционных шахт.

Опасность явления заключается в том, что в ночное время водитель может не увидеть препятствие или кювет, вследствие этого происходят аварии. Другие участники движения могут не разглядеть сигнал поворота, когда автомобиль будет совершать маневр.

Проверенный метод борьбы с запотеванием – разборка фар, их просушка и последующая установка на место.

Омыватели фар

Если вы любите, чтобы дорога всегда была ярко освещена независимо от погодных условий и количества грязи под колесами, имеет смысл установить омыватели фар. Причем сделать это можно самостоятельно. Мы решили добавить освещенности редакционной Chevy Niva. В качестве «мойдодыра» выбрали комплект Sho-Me. В комплект входят два омывателя в сборе, шланги, клапан-распределитель, насос и проводка с реле и кнопкой. Инструкция довольно поверхностная, поэтому при установке пользуйтесь нашими советами.

Начинаем с разметки. На бампере в районе фар и по центру клеим малярный скотч – определяем середину бампера, и от нее на равном удалении напротив середины фар ставим метки. Просверливаем пластиковую накладку (если таковая имеется) и снимаем ее. На металлическом усилителе должны остаться следы от сверла, по которым и сверлим основные отверстия диаметром 20 мм. Для этой цели можно использовать корончатое сверло или фрезу нужного диаметра. Края отверстия дорабатываем напильником.

Снимаем бачок омывателя и просверливаем в нем отверстие под насос. Если позволяет место под капотом, можно поставить дополнительный бачок. Устанавливаем насос, возвращаем бачок на место и подключаем к нему проводку

Тут важно не перепутать «плюс» с «минусом», иначе никакого эффекта не получится. Затем, следуя схеме, подключаем реле и выводим провода через перегородку под приборную доску

Проводку крепим к стенкам подкапотного пространства, чтобы ничего не болталось. Кстати, панель приборов придется снимать. Может, и не всю, но так, чтобы вывести провода в салон и установить кнопку.

Теперь приступим к «водным процедурам». Подсоединяем к насосу шланг, затягиваем предварительно накинутый хомут и выводим шланг в район решетки радиатора или внутрь усилителя бампера. Прикрепляем клапан-распределитель с учетом стрелок, показывающих правильное движение жидкости, и тоже закрепляем хомутом, затем присоединяем шланги, идущие на омыватели.

Перед дальнейшей сборкой имеет смысл поставить на место все снятые детали: решетку, накладку бампера, панель. С омывателей снимаем корпусы, надеваем концы шлангов на трубки омывателей и устанавливаем на место. Закреплять их на бампере лучше с помощью саморезов с маленькой головкой, поскольку штатные слишком широки и мешают креплению корпусов. Кстати, перед установкой омывателей не забудьте снять скотч, потом это сделать будет сложнее.

И вот момент истины. Если все сделано правильно, то при нажатии на кнопку из форсунок должны выстрелить (да-да, именно так) струи воды. Осталось только спрятать омыватели в корпусы и отрегулировать угол подачи жидкости. И теперь слова «тусклый свет фар» будут вызывать в вас только недоумение.

Источник

Омыватели фар Пожалуйста, оцените эту страницу

Способ подогрева жиклеров омывателя без использования электричества

Зимой в бачок системы омывания стекол заливается незамерзайка, но эта процедура далеко не всегда спасает от замерзания находящуюся в системе жидкость (включая форсунки). Однако, существует несложная методика, способная обеспечить подогрев жиклеров омывателя в холодную погоду теплом, поступающим от мотора авто. Эта методика подходит для всех автомашин, жиклеры омывателей которых располагаются на капоте, в том числе – и для Гранты. Проделывается она самостоятельно и довольно быстро, в течение примерно пяти минут.

Сперва прямо под форсунками отмечаются определенные места на теплоизоляции капота, диаметр отметок не должен превышать 2, максимум 3 см. Затем канцелярским ножом в отмеченных местах вырезаются отверстия. На этом ваша работа окончена. Теперь выделяемая мотором тепловая энергия будет уходить на согревание капота у форсунок и самих жиклеров, способствуя естественному размораживанию омывающей жидкости. Благодаря такой модернизации вы сможете прибегать к услугам омывателя даже в самые сильные морозы.

Как установить комплект

Теперь расскажу о том, как же подобные устройства устанавливаются. Если у вас уже есть приобретенный универсальный фароомыватель со всеми составляющими, перечисленными выше, тогда можно ознакомиться с инструкцией по монтажу.

Вообще в комплекте к каждому омывателю идет схема от производителя с подробной инструкцией и рекомендациями. Плюс каждая машина имеет свои особенности. Это не позволяет монтировать именно универсальный комплект на все авто по идентичной схеме. Некоторые отличия будут.

Но общий принцип основан на следующем:

Сначала снимается автомобильный бампер, зачищается и размещается в удобном месте для работы;
В бачке стеклоомывателя делается отверстие, либо покупается отдельный бачок. Ставится уплотнитель и подключается сам насос;

Выберете модификацию т/с для поиска насос омывателя фар

Конструкция омывателя фар

Сегодня можно подобрать оптимальный вариант системы очистки практически для любой оптики. Существует два типа омывателей для фар: щёточные и струйные. Первый вариант, несмотря на эффективную работу, отличается сложностью монтажа, поскольку приходится внедрять щёточный механизм возле поверхности стекла фар. Не стоит забывать и о том, что установка оборудования требует дополнительных ресурсов, а это создает лишнюю нагрузку на АКБ, который в самый неподходящий момент может разрядиться. В такой конструкции предполагается подача определённого количества омывающей жидкости, а грязь удаляется при помощи щётки. Не рекомендуется устанавливать такой тип очистителя на фарах, где в качестве защитного элемента используется пластик, поскольку со временем поверхность покроется множеством мелких царапин и помутнеет. В отличие от предыдущего варианта, струйный омыватель подаёт жидкость под высоким давлением и может быть установлен практически для любого типа фар. Такой механизм отличается простотой установки, поскольку в конструкции отсутствует щётка.

Основные составляющие

Насос. Его функция — обеспечивать подачу жидкости на распылители устройства. Деталь нагнетает давление порядка 0,2 Мпа.
Бачок для омывающей жидкости.
Соединительные трубки. Посредством этого элемента на форсунки поступает жидкость из бачка.
Форсунки и крепёжные элементы. Возможны два варианта: телескопические и стационарные.

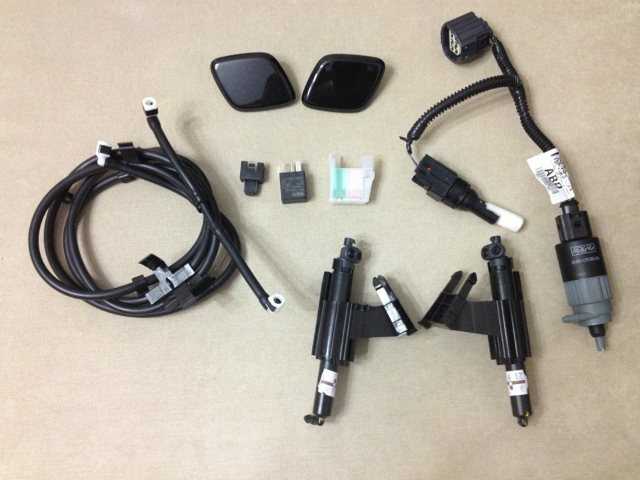

Комплект омывателя фар включает все необходимые элементы для монтажа системы в соответствии с прилагаемой инструкцией Помимо перечисленных элементов для сборки устройства используется колодка с предохранителями и провода, которыми производят соединение с электропроводкой автомобиля, а также контролируется работа омывателя. В зависимости от марки машины конструкция может иметь различия по комплектации в сравнении со стандартным набором. Зависит это от установленной оптики и конструкции бампера. В то же время подобрать нужный вариант не составит особого труда. Для самостоятельного монтажа системы помимо перечисленных элементов потребуется:

термоусадочная трубка;
набор отвёрток;
нож;
пластиковые стяжки.

Принцип работы омывателя фар

Работа устройства проста. Механизм распыления (форсунки) жидкости устанавливается на переднем бампере и может быть как фиксированным, так и выдвигающимся. Омывающая жидкость на распылители подаётся из бачка для омывателя лобового стекла, но могут использоваться и отдельные ёмкости. Посредством трубок жидкость поступает на форсунки и распыляется на стекла фар под высоким давлением. Если установлены выдвигающиеся омыватели, то по окончании работы они становятся на место.

Особенности выбора

Чтобы правильно выбрать комплект омывателя, прежде всего, нужно учесть конструктивные особенности верхней части бампера и стекла оптики. Фароомыватели отличаются по типу форсунок:

для плоского бампера;
для сферического бампера;
для внедорожников.

Приобрести устройство можно как для определённой модели автомобиля, так и универсальный комплект. Последний вариант предпочтительнее, если подходить к выбору с практической и экономической стороны.

Форсунки для омывателя выбирают с учетом конструкции бампера и стекла фар. Только в этом случае можно рассчитывать на правильную работу системы
