Демонтаж

Когда это сделано, можно начинать снимать бензобак Лада Веста.

В первую очередь, выкручиваются 3 винта (№1 на рис. 7-4), которые фиксируют наливную горловину (№2) бензобака к кузову. Для работы потребуется отвертка и бита Torx Т20.

Затем требуется поднять машину на такую высоту, чтобы вам было удобно работать.

Открутить гайку (№1 на рис. 7-5) крепления наливной трубы (№2) бензобака к кузову, для чего нужны вороток, удлинитель и головка на 13.

Снять проводок «массы» (№3) с металлической шпильки, которая располагается под правой задней колесной аркой.

Демонтировать глушитель (№1 на рис. 7-6) доп. системы выпуска.

Немного сдвинуть глушитель основной системы выпуска в левую сторону и зафиксировать его на левом рычаге (№4). Используется простая отвертка.

Далее демонтаж топливного бака Лада Веста подразумевает снятие держателей (№2) теплозащитного экрана, после чего и самого экрана (№3).

Нужно надавить на пружинные крепления наконечников трубок, а после отсоединить задний патрубок паропровода (№1 на рис 7-7), двигая его вдоль оси штуцера, от трубки (№6) паропровода. А также задний патрубок (№2) топливного трубопровода от трубки (№4) топливного трубопровода.

После нужно выкрутить 4 болта (№1 на рис. 7-8), которыми зажимаются хомуты бензобака, для чего нужны вороток, удлинитель и головка на 13.

Отсоединить 4 держателя (№4) хомутов бензобака и снять сами хомуты (№3). Это делается при помощи плоской отвертки.

Остается только снять топливный бак Лада Веста. Однако делать это необходимо с помощником, особенно если в нем много бензина.

Качество грунтования и покраски

Сколы — не редкость для любого авто, в том числе и Lada Vesta. Но «рыжика» из-за этого точно не будет.

А вот толщина лкп не слишком велика. Впрочем, это современная тенденция для всех автомобилей – постоянно ожесточающиеся экологические нормы не позволяют наносить глубокий слой краски и лака. С другой стороны, даже сколы не приводят к образованию ржавчины на металлических панелях Весты – качественный грунт смягчает удары камешков и прочего дорожного мусора, не оголяя железо.

Наглядно о процессе обработки и покраски кузовов моделей Лада рассказывается в сюжете ВАЗ-TV. Речь, правда, идет о Грантах и Калинах, однако технология для них и для нового седана идентична —

Устройство топливного бака автомобиля

Топливный бак обычно имеет такую емкость, которая обеспечивает около 500 км автономного пробега без дозаправки. Баки бывают разными по форме и вместительности для конкретной модели автомобиля. Топливный бак надежно изолируют от внешней атмосферы. Вентиляция внутри бака осуществляется особой системой для улавливания паров бензина. Конструкция топливного бака предотвращает утечки топлива и ограничивает выбросы в результате испарения горючего.

Место установки и изоляция

На легковых авто бак наиболее часто установлен перед задней осью. Таким образом, он находится под задним пассажирским сиденьем. Главной задачей становится расположение бака вне зоны деформации кузова при сильном ударе в заднюю часть. Нижняя часть бака дополнительно закрыта металлической защитой от наружных повреждений. Топливный бак также защищают от нагрева путем его изоляции от элементов системы выпуска. Для этого используют теплоизолирующие прокладки.

Материалы для изготовления

Баки для топлива бывают стальными или алюминиевыми, а также их изготавливают из пластмассы. Баки из металла получают путем сварки из штампованного листа. Алюминий отлично подходит для хранения бензина и дизельного топлива, стальные баки применяются для хранения газа.

Приведенное ниже видео в первой своей части позволяет наглядно ознакомиться с местом установки и способом крепления топливного бака в обычном гражданском автомобиле.

Заливная горловина

Заправка топливного бака предусмотрена через заливную горловину. Данный элемент расположен над задним крылом в левой или правой части кузова автомобиля. Эксперты считают более удобным расположение заливной горловины в левой части. По их мнению горловина, расположенная за водителем, снижает шансы непреднамеренного начала движения и отрыва заправочного пистолета после заправки на АЗС.

Горловина соединяется с баком при помощи трубопровода. За скорость заправки бака отвечает сечение заливной горловины и трубопровода. Данные элементы должны обеспечивать показатель около 50-и литров в минуту. Закрывается горловина запорной винтовой крышкой. Дополнительно встречается такая схема, при которой запор горловины отсутствует.

Доступ к горловине ограничен лючком бензобака, который имеет замок. На современных авто лючок открывается из салона. Конструктивно может быть применен как электрический привод с использованием электродвигателя, так и механический способ открытия при помощи троса.

Топливопроводы

Для подачи топлива в систему питания двигателя к баку подсоединен выходной топливопровод. Излишки топлива, неизрасходованные форсунками, поступают обратно в бак по сливному топливопроводу. В современных транспортных средствах на бензине прямо в бензобаке установлен топливный насос. Конструктивно в кузове предусмотрен доступ к такому насосу. Технологическое окошко в подавляющем большинстве случаев реализовано под задним пассажирским диваном.

Датчик контроля уровня топлива в баке

Для бензиновых агрегатов такой датчик представляет собой единое целое с корпусом топливного насоса. Для дизельных ДВС указанный датчик устанавливают отдельно. Устройство датчика включает в себя два элемента: поплавок и потенциометр.

Если уровень топлива понизится, то и поплавок опустится ниже. Одновременно с этим изменится сопротивление потенциометра, который связан с поплавком. Все это приведет к уменьшению напряжения в электроцепи, а стрелка указателя уровня топлива на приборной панели отобразит изменения.

Основные неисправности

Если не открывается лючок бензобака, он не выполняет единственной своей функции, которая требуется от этой детали – это патовая ситуация. Зачастую неисправность проявляется только на АЗС. Если это произошло летом – в то время, когда на улице плюсовая температура, причина может быть в механизме открывания.

Один из способов решить вопрос — отогреть ее. Это можно сделать при помощи шланга, если направить газы из глушителя прямо на деталь кузова. Для предотвращения таких ситуаций рекомендуется после мойки протирать люк (а также уплотнители дверей) и покрывать его силиконовой смазкой.
Скорее раздражительным фактором нежели фактором неисправности является висящий лючок бензобака на Весте. Происходит это потому, что при открытии-закрытии к нему относятся небрежно. Благо его положение корректируется так же, как петли двери – ослабьте два винта крепления и затягивайте их постепенно до того момента, как найдете правильное положение.

Тонкости оцинковки

Многие люди не верят в русский автопром, говорят, что Лада Веста – обычное продолжение Приоры, Калины и Гранты. Если убрать дизайн и техническую часть, то противники Весты часто спорят и говорят, что она без дополнительной обработки сгниет за 2 года. Но АвтоВАЗ гарантирует защиту кузова на целых 6 лет.

Ненавистники говорят, что оцинковка на кузове отсутствует, оптимисты утверждают, что наоборот, детали имеют надежную защиту. Так оцинкован ли кузов Лада Веста на самом деле?

Один новоиспеченный эксперт утверждал, что раньше «копейка» была сделана из качественного металла, поэтому не ржавела. А сейчас якобы непонятно, что за железо, поэтому и придумывают разные защитные покрытия.

«Копейка» при таких условиях через 2 года уже бы сгнила. Поэтому современные автомобили защищают лучше.

Оцинкована ли Веста

На ней хороший слой цинка, но это не эталон защиты. Обработаны все наружные поверхности деталей – кузовные стойки, крышка багажника, капот, крыша, двери. Однако на внутренней стороне кузова такой защиты цинком нет. Защищены только те элементы, которые контактируют с внешней средой.

Типы технологий

Способ оцинковки кузова от АвтоВАЗа бюджетный и далеко не эталон качества. С помощью распыления наносится специальный порошок. Как цинк может защитить железо? Он является цветным металлом и подвергается коррозии первым, так как его потенциал более отрицательный по сравнению со сталью. Даже при повреждении или разрушении цинка защита продолжает работать.

Чем толще цинковое покрытие, тем кузов автомобиля дольше не будет ржаветь.

Для нанесения защитного цинкового порошка созданы 4 типа технологии:

  1. Горячий. Применяется компаниями Вольво, Порше и другими дорогими брендами.
  2. Гальванический. Используется фирмами Тойота, Мерседес, БМВ, Киа, Мицубиши, Хонда и другими.
  3. Цинкрометалл. Это двухслойное пластичное покрытие. Используется корейским автоконцерном Киа на автомобилях, начиная от класса «С» и выше.
  4. Холодный. Способ похож на обычную покраску. На кузов распыляется порошкообразное вещество с содержанием цинка. Технология используется многими автопроизводителями – АвтоВАЗ, Тойота, Хендай, Киа, Шевроле.

Оцинкованный металл Лады Весты быстро начнет ржаветь, если его не защитить. Тем более, что внутри салона никакого цинка нет. Поэтому используется двухслойная грунтовка по технологии катафореза. Кузов погружают в ванну с химическими реагентами, в которой грунт осаждается на поверхность железа.

На следующем этапе на грунт наносят краску и лак. В результате получается многослойное покрытие, состоящее из цинка, двух слоев грунтовки, цветной эмали и лака. Кроме Лады Весты, многие прошлые модели ВАЗ также защищаются холодным цинкованием и катафорезным грунтом.

Технология оцинковки кузова наиболее эффективна. В ходе этого процесса кузов автомобиля окунается в ванну, наполненную расплавленным цинком. Температура раствора колеблется в пределах 445-460 °С. Однако данный метод является и наиболее дорогим. На Западе автопроизводители оцинковывают порядка 95% кузовов своих моделей.

Установка

Сразу стоит отметить, что самостоятельная установка плоского лючка с электроприводом на Лада Веста потребует проведения сварочных работ, а потому тем, кто настроен категорически против этого, лучше отказаться от затеи. Реализация монтажа была продемонстрирована одним из участников Драйва – Владиславом, который известен в этом автомобильном сообществе под ником vlad21074.

Что касается схемы фиксации, то она довольно простая. Сначала к приобретенному кронштейну прикручивается привод. Купленный кронштейн посредством болтов крепится к самодельному, тогда как самодельный приварен к кузову.

Монтаж

У Весты с обновленным лючком есть небольшое отличие в конфигурации заднего крыла – выпуклая зона возле горловины бензобака у такого седана немного больше. А это значит, что для нормальной работы толкателя, чтобы он защелкивался как нужно, необходимо вырезать отверстие на выпуклой площадке и установить в него специальную оправку, а также немного прогнуть металл колесной арки. Такое решение позволит увеличить зазор между аркой и крылом.

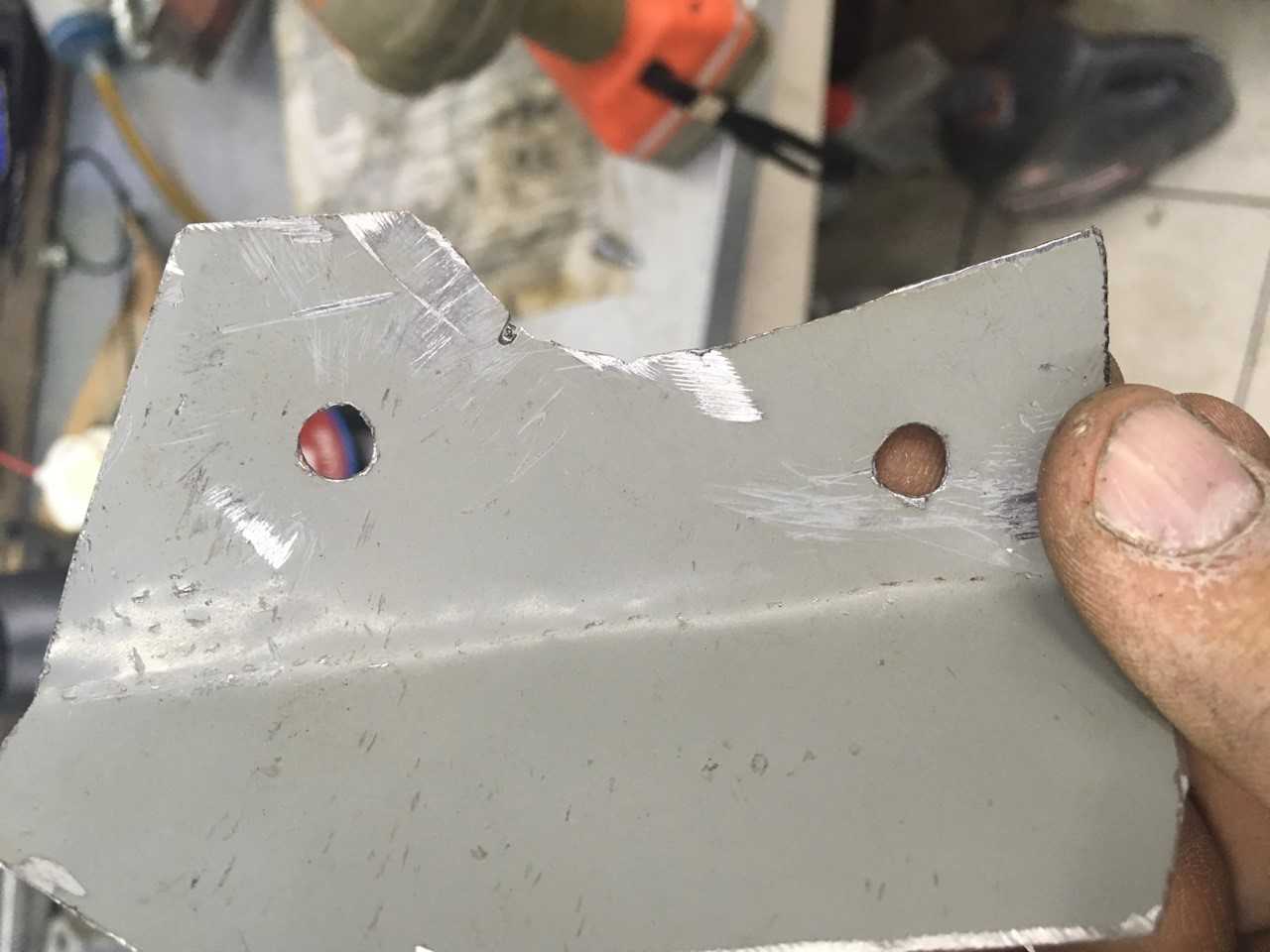

Кроме того, необходимо еще одно отверстие для привода. Для работы используется сверло на 6 мм, после чего происходит доработка напильником.

Когда отверстия вырезаны, можно начинать изготовление самодельного кронштейна. Он делается из куска листовой стали с 2-мя просверленными отверстиями.

После изготовления, крепление нужно подогнать к просверленному ранее отверстию для привода, чтобы шплинт толкателя почти выступал наружу из его направляющей.

При использовании для крепления простых гаек и шайб, шайбу придется немного подпилить.

Когда нужная форма получена, гайка и шайба устанавливаются.

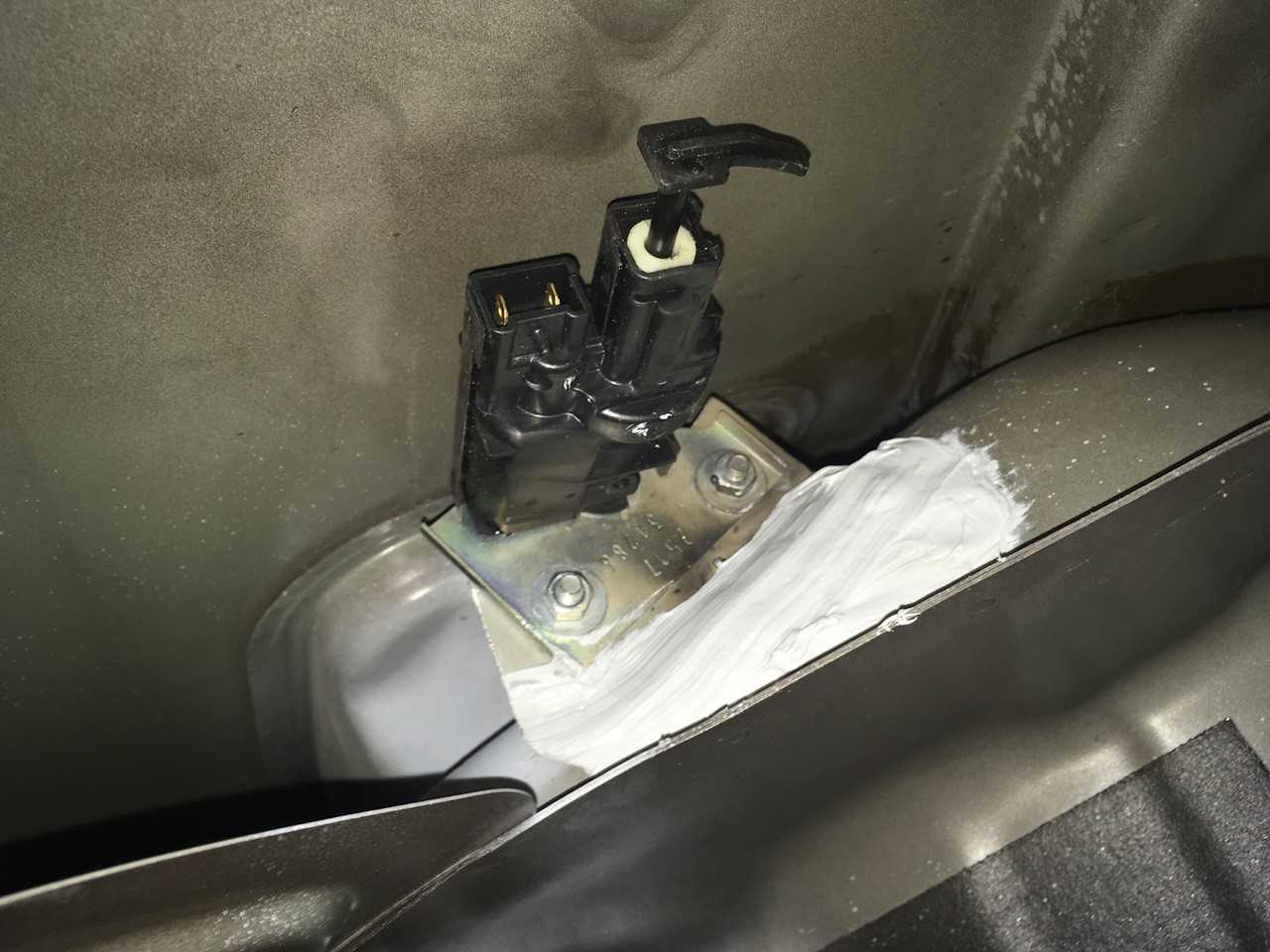

В конце остается приварить готовую конструкцию, сварочный шов покрыть герметиком и закрасить, чтобы избежать возникновения коррозии.

Подключение

После того, как установка плоского лючка с электроприводом на Лада Веста закончена, его требуется подключить к сети машины. Для этого сперва нужно разобрать салон – снимается обивка багажника и накладка с левой стороны, пластиковые накладки центральной стойки и порогов.

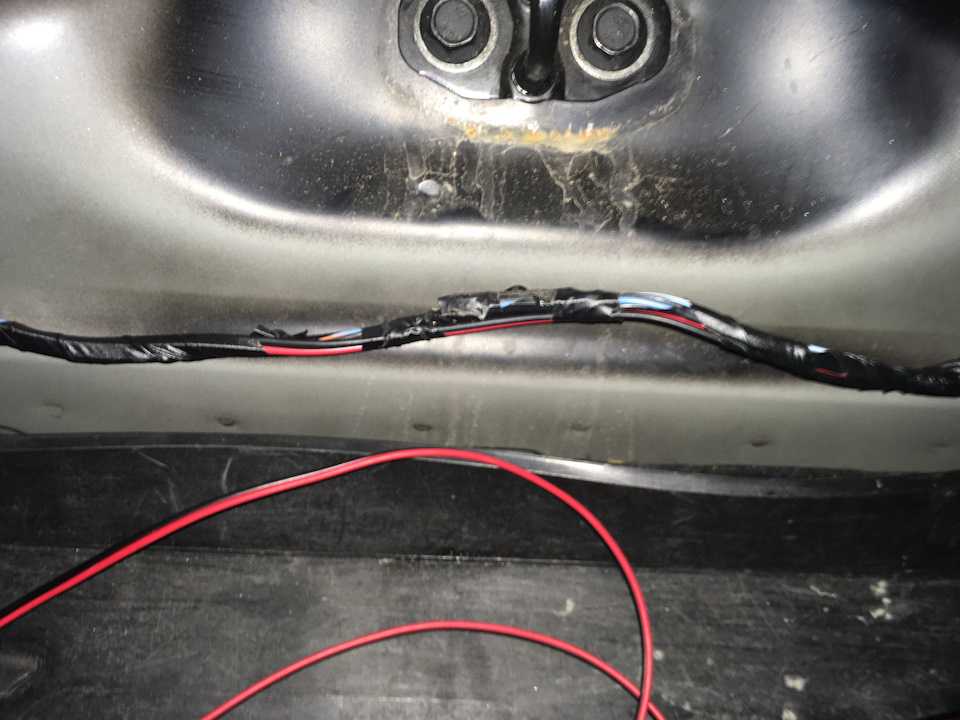

На центральной стойке имеется технологическое отверстие, через которое проводка идет в заднюю дверь. Необходимо отыскать штекер и подключиться к 2-м проводам – черно-белого и желто-голубого колеров.

Когда подключение к проводам завершено, проводку протягивают по левой стороне машины – сперва в багажник, потом через него к правой стороне и в конце к установленному приводу.

Остается только подключить проводку к контактам.

На этом самостоятельная установка плоского лючка с электроприводом на Лада Веста завершена.

Цвета кузова Лады Веста

Цвет автомобиля – одна из важнейших составляющих. Технические характеристики могут быть великолепными, однако если оттенок кузова не по душе, то водить такую машину может стать ежедневным огорчением.Цвета кузова Лады Веста:

  • «Ледниковый» (белый);
  • «Сердолик» (красный);
  • «Ангкор» (коричневый);
  • «Карфаген» (серо-бежевый);
  • «Блюз» (темно-синий);
  • «Фантом» (серо-голубой);
  • «Плутон» (серый);
  • «Черная жемчужина» (черный);
  • «Платина» (серебристый).

Бесплатным, базовым цветом является белый «Ледниковый». За остальные окраски придется доплатить. Самый дорогой оттенок – это «Карфаген». Доплата за него составляет 18 тыс. руб. Что касается остальных цветов, то здесь доплата немного скромнее – 12 тыс. руб. Цвета кузова Лады Веста СВ универсал представлены той же палитрой, что и у седана.

Что касается цвета кузова Лады Веста СВ кросс, то здесь разнообразие шире на один оттенок – это оранжевый «Марс» со стандартной доплатой в 12 тыс. руб.

А вот у Лады Веста CNG, работающей на газовом двигателе, цветовую палитру вряд ли можно назвать разнообразной. Это всего лишь три стандартных для любой марки цвета: белый, черный и серебристый.

Защищает ли холодное цинкование

Оцинковка машин ручным способом При проведении краш – теста были получены хорошие результаты. Окрашенную деталь (капот автомобиля) царапали и устанавливали в помещение с повышенной влажностью солевого раствора. Выдерживали некоторое время, что в реальных условиях соответствует четырем годам эксплуатации. В результате теста повреждений от коррозии не выявлено. Завод-изготовитель добился хороших результатов при окрашивании автомобилей, но для лучшей сохранности лакокрасочного покрытия дополнительно покрывают катафорезным грунтом, который имеет хорошую адгезию с цинком.

Второй минус — тесный салон

В наследство от соплатформенного Renault Stepway Иксрею достался и тесный задний ряд сидений. Его обитателям маловато воздуха. Стоит за рулем оказаться человеку выше среднего роста, и за ним уже не сесть комфортно. Да и багажник, который вмещает 304 л (по замерам ЗР), нельзя назвать гигантским по современным меркам.

Словом, если цена вас не пугает, а в супервместительном багажнике нет острой необходимости, то Lada XRAY Cross — вполне достойный выбор даже на фоне многочисленных конкурентов.

Наконец в России появились стильные автомобили, а в достойной машине красивым должно быть все: и интерьер, и экстерьер. Ну и в багажнике порядок, конечно же.

Оцинкован ли кузов Lada Vesta?

На этот вопрос ответ двойственный. Строго говоря, оцинковка кузова Весты не производится, однако автомобиль, в самом деле, неплохо защищен от коррозии. Осуществляется это путем катафорезного грунтования.

Метод горячего цинкования на Весте и Икс Рей не применяется — дорого…

Один из самых насущных вопросов, волнующий автомобилистов, это оцинкован ли кузов Лады Веста. Особенно если они научены горьким опытом прежнего общения с отечественным автопромом. Предыдущие машины АвтоВАЗа довольно быстро начинали ржаветь и покрываться коррозией по причине того, что кузов был не защищен с помощью цинка.

Слоем металла покрывается абсолютно вся внешняя поверхность кузова. Единственное, что может огорчить, это способ нанесения цинка – так называемый «холодный». Это самый дешевый метод, который используется легко и не слишком затратный. Но в то же время он не дает настолько надежной защиты, как более продвинутые способы.

Однако АвтоВАЗ позаботился о дополнительной защите. Внутренние полости кузова покрыты вспомогательным слоем грунта, а такие уязвимые части как арки, пороги и днище – слоем антигравия. Этот состав предотвращает появление сколов, защищает от ударов, от воздействия воды и дорожных химических реагентов, надолго спасая металл от гниения и ржавления.

Несколько доработок лючка

Первая востребованная доработка – это замена старой версии на новую. Для этого:

Обязательно застопорьте машину на месте, снимите «минус» с АКБ.
Сделайте техническое отверстие под блокиратор шириной 13 мм и под толкатель шириной 6 мм.
К кронштейну присоедините привод. Кронштейн расположите так, чтобы толкатель едва вылезал из отверстия.
Поставьте гайку и приварите толкатель к арке

Для надежности можно покрыть герметиком и закрасить – от коррозии.
Под техническим отверстием в накладке справа в багажнике, а также под накладками центральной стойки и порогов выполните подсоединение нового устройства.
Провода в комплекте проведите к бело-черному и желто-голубому, зафиксируйте и изолируйте соединение.
Возвращаясь к модернизации, важно сказать о крышечке бензобака. На Весту ставят декоративное кольцо горловины, которое прикрывает уязвимые части кузова от коррозии.
А саму крышку (пробку) стоит заменить на крышку с замком – так возможность слива бензина будет чуть ли не полностью нивелирована, потому что жулики, которые занимаются этим делом, не хотят «светиться» на одном месте дольше положенных минут и разбираться с замком

Необходимо это сделать хотя бы потому, что в топливном шланге, ведущем от крышки к баку, конструкторами не предусмотрена защитная сеточка, и слив бензина представляется более чем реальной задачей.
Наконец, для автомобилей старой версии люка бензобака будет актуальна проблема потери упора. Его нужно утопить чуть сильнее вниз, и тогда он будет выполнять свою работу и не слетит со своего места.

Установка

Процесс установки бензобака Лада Веста начинается с монтажа самого бака (№3 на рис 7-8). Как и в случае со снятием, работать нужно вдвоем, а потому без помощника не обойтись.

Когда бак на месте, необходимо поставить правый и левый хомуты (№2) на бак (№3), после чего закрепить их фиксаторами (№4).

Далее нужно поставить болты (№1), которыми прижимаются сами хомуты. Затягиваются они с моментом в 18-24 Нм. Для работы необходимы – трещотка, удлинитель, моментный ключ и головка на 13.

После требуется подсоединить задний патрубок паропровода (№1 на рис. 7-7) к трубке паропровода (№6), сдвигая его вдоль оси штуцера, пока не раздастся щелчок пружинного фиксатора наконечника.

Подключается задний патрубок топливного трубопровода (№2) к трубке топливного трубопровода (№4), сдвигая его вдоль оси штуцера, пока не раздастся щелчок пружинного фиксатора наконечника.

Когда все сделано, стоит еще раз проинспектировать качество фиксации трубок.

Далее наступает черед установки снятых ранее экранов. Нужно поставить сам экран (№3 на рис. 7-6), зафиксировав его держателями (№2). Если какие-то фиксаторы сломаны, нужно поставить новые.

Следующий шаг – монтаж дополнительного глушителя (№1).

После идет фиксация наливной горловины бензобака (№2) к кузову самонарезающими винтами (№1 на рис. 7-4), для чего нужна отвертка и бита Torx Т20.

Одеть на шпильку клемму «массы» (№3).

Затянуть гайку (№1) фиксации наливной трубы бензобака (№2). Затягивать гайку нужно с моментом в 4 Нм. Для работы нужна головка на 13, вороток, удлинитель и моментный ключ.

Затем обратно ставится правое колесо. Подключается колодка (№3 на рис. 7-3) жгута проводки модуля электробензонасоса.

В конце остается только поставить крышку люка бензонасоса (№1 на рис. 7-2), установить подушку заднего дивана и подключить клемму к АКБ.

На этом процесс самостоятельного снятия и установки бензобака Лада Веста завершен.
