Клапан продувки адсорбера и система evap: возможные поломки

Зачем нужен адсорбер

Начиная с Евро-2, на вазовских моделях изменили систему
вентиляции топливного бака. На других автомобилях дела обстоят примерно также.
С подачей топлива в бак проблем не возникает (трубка или отверстие в пробке с
клапаном). Через пробку воздух может попадать вовнутрь, обратно нет. Стоит
обратный клапан, и при увеличении давления в баке, он закрывается. Пары бензина
не выходят.

Когда давление снижается, клапан открывается, воздух
спокойно проходит в бак. Если рассматривать конкретно Ладу Весту, то рядом с
заливной горловиной есть пластиковая трубка.

Это как раз и есть связь с атмосферой, там установлен обратный клапан, через который воздух заходит в бак. С удалением паров из бензобака дело обстоит сложнее. Бензин испаряется постоянно, независимо от того, работает двигатель или нет. Поэтому очистка паров топлива должна происходить постоянно. Для этого на автомобилях решили применять адсорберы.

Это не является новшеством или изобретением. Такие
устройства широко используются в промышленности. Их применяют для очистки газов.
По такому же принципу решили очищать пары топлива.

Клапан продувки адсорбера

Эту статью я решил назвать именно так, хотя непосредственно клапан адсорбера здесь не является главным действующим лицом. Всё началось с того, что у меня загорелась лампа неисправности двигателя (загорелся check engine ). Я дождался очередного ТО (благо случилось это незадолго перед плановым ТО) и сообщил об этом сотрудникам автосервиса. Они выполнили диагностику и сказали, что виной тому клапан продувки адсорбера, но этого клапана у них в наличии нет, а ездить пока можно и так. Надо сказать, что на тот момент оставалось две недели до окончания гарантии, но они клятвенно заверили, что поменяют клапан бесплатно, даже если на момент прихода клапана на склад гарантия уже кончится.

Я обрадовался (несмотря ни на что, я не перестаю верить людям)))), и в статье Три года на Приоре поспешил написать, что клапан адсорбера мне заменили по гарантии. Однако сильно поспешил…

Как вы уже догадались, никто мне ничего бесплатно менять не собирался. После нескольких десятков телефонных звонков в автосервис, я пришёл к неутешительному выводу, что меня в очередной раз надули. Идти в суд из-за такой мелочи не было ни времени, ни желания. И я решил поменять клапан продувки адсорбера на Приоре самостоятельно. Но, опыт общения с автосервисами меня всё-таки чему-то научил, и я решил проверить, действительно ли дело в этом злосчастном клапане.

Штатный компьютер Приоры показывал ошибку 4. Эта ошибка датчика температуры охлаждающей жидкости. Конечно, это могла быть случайная ошибка. Возможности использовать другой компьютер или подключить ноутбук у меня не было, поэтому я попытался определить источник проблемы по симптомам. А симптомы были такие:

Иногда (редко) двигатель на холостых оборотах работал не очень устойчиво
Совсем немного (практически незаметно – чистая интуиция) увеличился расход топлива
Иногда горячий двигатель не заводился с первого раза
Двигатель стал хуже тянуть (особенно на малых оборотах), но тоже не намного хуже

Полазив в интернете, я пришёл к выводу, что неисправность всё-таки как-то связана с воздухом. И в нескольких источниках я прочитал, что причиной данной проблемы могут быть износившиеся резинки на штуцерах выпускного коллектора (см. рис. 1).

Рис. 1. Клапан продувки адсорбера.

По разным причинам эти резиновые заглушки портятся и теряют герметичность. Через образовавшиеся отверстия (рис. 2) начинается подсасывание воздуха, что и приводит к незначительным нарушениям в работе двигателя.

Рис. 2. Испорченная заглушка.

В Интернете пишут, что вместо этих резинок можно поставить резинки от штуцеров прокачки тормозных цилиндров. Наверно, можно поставить и другие подходящие резинки. Однако у меня под рукой был только скотч. Этим скотчем я и замотал аккуратно повреждённую резинку (рис. 3).

Рис. 3. Ремонт заглушки с помощью скотча.

И, о чудо – лампочка неисправности двигателя погасла (конечно, после сброса ошибок). Разумеется, скотч – это временное решение проблемы. Скорее всего, он не выдержит перепадов температур, особенно зимой. Но я уже отъездил несколько недель, пока всё нормально.

Вывод : какими бы развитыми не были средства диагностики, работают с ними люди, которые далеко не всегда имеют достаточную квалификацию. И вполне может быть, что и в вашем случае вместо приобретения нового клапана адсорбера за 1500…2000 рублей (или около того) вы решите проблему с помощью скотча и такой-то матери)))))

Ну а если подозрение на клапан адсорбера у вас всё равно есть, то проверить его работу можно подручными средствами.

Отключаем минусовую клемму аккумулятора и снимаем клапан продувки адсорбера, который держится на пластмассовой крышке двигателя с помощью защёлки (рис. 1). Отсоединяем питание клапана и шланги подвода/отвода воздуха. Затем пытаемся продуть клапан через отверстия для шлангов. Исправный клапан при отключенном питании закрыт, то есть он не должен продуваться.

Затем аккуратно подцепляем к разъёмам питания клапана два провода и подключаем их к аккумулятору (полярность роли не играет). Клапан должен тихо щёлкнуть, то есть открыться. Снова пытаемся продуть клапан, теперь воздух через клапан должен проходить свободно, то есть при подаче питания клапан открывается. Отключаем питание – клапан снова должен закрыться и перестать продуваться.

Если всё это вам удалось, значит, сам клапан с вероятностью 99,99% исправен. Однако, остаётся вероятность неисправности цепей управления клапаном. Но это уже другая история…

Как понять неисправность абсорбера

Говоря про клапан адсорбера, признаки неисправности будут достаточно стандартизированы, что дает возможность получить достаточно детальное описание. Итак, признаки неисправности клапана адсорбера:

— Постоянный запах бензина в салоне.

Этот факт вызван неправильной циркуляцией газов, которые могут иметь определенную утечку. Благодаря близости системы к воздушному фильтру, запахи свободно проникают в салон.

— Стук клапана.

В признаки неисправности клапана продувки адсорбера на гранте можно отнести этот, знакомый всем владельцам Гранты звук.

(для устранения можно затянуть гайку, а можно приобрести новый, благо Лада Гранта клапан адсорбера, цена которого является низкой, доступен к приобретению)

— Увеличение расхода топлива.

Недействующий клапан вентиляции адсорбера не способен контролировать правильный путь газов, что не позволяет осуществлять их переработку, в виде сжигания.

— Увеличивается количество вредных веществ, выпускаемых через систему.

Говоря о том, как работает клапан продувки адсорбера и зачем, не стоит забывать, что повышение показателей экологичности авто – первостепенная задача, которая может быть нарушена, если электромагнитный клапан продувки адсорбера функционирует не верно.

— Звуки, похожие на некое шипение.

Сильное шипение в шланге адсорбера, причина которого — скопление газов, не является редкостью. Поскольку современные требования, предъявляемые к авто, не позволяют осуществлять выбросы газов во время стоянки, определенное скопление допустимо.

— Характерные звуки, доносящиеся из бензобака.

Говоря про адсорбер Лада Гранта, для неисправности которого всегда характерны посторонние звуки, доносящиеся из бензобака, необходимо сказать, что они являются наиболее типичным признаком поломки. Датчик адсорбера при этом может не выдавать каких-либо показателей неисправности, следовательно, так же подлежит замене.

Таким образом, признаки неисправности клапана продувки адсорбера Лада Гранта, выявить достаточно просто. Кроме того, они выявляются при простой заправке машины, которая в обязательном порядке требует открытия крышки бензобака.

Как проверить адсорбер

Теперь переходим непосредственно к алгоритму проверки адсорбера (другое его название — аккумулятор паров топлива). Основная задача при этом — определить, насколько его корпус герметичен и не пропускает ли он топливные испарения в атмосферу. Так, проверку необходимо выполнять по следующему алгоритму:

Корпус адсорбера

Отсоединить минусовую клемму с аккумуляторной батареи автомобиля.
Предварительно отсоединить от адсорбера все шланги и контакты, идущие к нему, после чего демонтировать непосредственно аккумулятор паров топлива. У разных машин эта процедура будет выглядеть по-разному, в зависимости от места расположения узла, а также монтажных средств, с помощью которых он был закреплен.
Необходимо плотно заткнуть (загерметизировать) два штуцера. Первый — идущий непосредственно к атмосферному воздуху, второй — к электромагнитному продувочному клапану.
После этого с помощью компрессора или насоса подайте на штуцер, идущий к топливному баку, небольшое давление воздуха. Не переборщите с давлением! Исправный адсорбер не должен давать утечек из корпуса, то есть, быть герметичным. Если такие утечки обнаружены, то, скорее всего, узел необходимо заменить, поскольку отремонтировать его не всегда представляется возможным. В частности, это особенно актуально, если адсорбер выполнен из пластмассы.

Также обязательно необходимо выполнить визуальный осмотр адсорбера. Особенно это касается его корпуса, в частности, очагов ржавления на нем. Если они имеют место, то желательно демонтировать адсорбер, избавиться от упомянутых очагов и покрасить корпус. Обязательно нужно проверить, не просачивается ли уголь из аккумулятора топливных испарений в трубопроводы системы EVAP. Это можно сделать, осмотрев состояние клапана адсорбера. Если в нем имеется упомянутый уголь, то нужно поменять в адсорбере поролоновый сепаратор. Однако, как показывает практика, все же лучше заменить адсорбер полностью, чем заниматься самодеятельными ремонтами, которые не приводят к успеху в долгосрочной перспективе.

Проверка клапана

Заподозрив, что устройство вышло из строя, поспешите провести его диагностику и при необходимости заменить. Нет, его поломка не несет критических последствий. Автомобиль как ездил, так и будет ездить, просто двигатель будет работать в аварийном режиме, да и топлива будет потреблять больше. Но как проверить клапан продувки адсорбера на «Калине» своими силами?

Этот процесс не займет много времени. А все, что нужно из инструментов – это мультиметр, отвертка и пара проводов. Поднимаем капот, находим клапан. Далее отсоединяем от него жгут проводов. Для этого отжимаем фиксатор крепления колодки. Первым делом проверим, поступает ли на клапан напряжение.

Включаем мультиметр в режиме вольтметра. Черный его щуп присоединяем к «массе» автомобиля, а красный – к разъему «А» на колодке жгута проводов. Включаем зажигание и смотрим на показания прибора. Напряжение на выводах должно соответствовать напряжению аккумулятора.

Если его вообще нет, или оно значительно меньше, проблема не в клапане, а гораздо глубже.

Если же с напряжением все в порядке, идем дальше. Демонтируем клапан продувки. Для этого отверткой ослабляем крепления хомутов шлангов и снимаем их со штуцеров. Сдвигаем клапан вверх по кронштейну и снимаем его.

Проверка устройства заключается в подключении его напрямую к клеммам аккумулятора. Берем один провод и подсоединяем его к плюсовому выводу клапана продувки. Второй провод подключаем к минусовому и кидаем оба проводника на соответствующие клеммы аккумулятора. В этот момент должен раздаться щелчок, говорящий о том, что электромагнит сработал. В данном случае можно считать клапан продувки адсорбера рабочим. Если же при подключении ничего не произошло, устройство придется менять.

Замена адсорбера на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107

Добро пожаловать! Адсорбер — кто то его сразу же после покупки автомобиля убирает, а кто то оставляет и ездит пока он не придёт в негодность, а после того как пришёл либо его выбрасывают и покупают новый, либо его выбрасывают и ездят в дальнейшем без него, отключая так же при этом через диагностический разъём ошибку которая будет потом постоянно гореть на приборной панели (check engine) после того как вы уберёте адсорбер и отключите тем самым клапан продувки который к нему относится и делают ещё кой какие мелочи, связанные со шлангом который идёт от сепаратора на адсорбер и со шлангом который идёт от самого клапана.

Примечание! Для того чтобы поменять адсорбер на новый, вам нужно будет взять набор инструментов в который будет входить: Отвёртка, а так же набор гаечных ключей, по возможности (Если есть) ещё запаситесь накидными головками и воротками или удлинителями на которые вы эти головки будете одевать!

Замена адсорбер на ВАЗ
Проверка клапана продувки
Дополнительный-видео-ролик

Где находится адсорбер? Он находится в подкапотном пространстве автомобиля и если потянуть за рычажок из салона за счёт которого открывается капот и после этого открыть капот у автомобиля, то после открытия можно будет невооружённым глазом разглядеть где находится сам адсорбер (Указан красной стрелкой), как вы видите на фото он находится внутри двигателя автомобиля и занимает не очень то и мало место.

Когда нужно менять адсорбер? Сам он выходит из строя довольно таки редко, в основном клапан продувки адсорбера бывает приходит в негодность (О том как проверить клапан на исправность, мы рассказали в этой же статье ниже), но всё же когда случается что то с самим адсорбером то после этого машина на холостом ходу может начать работать неровно, кроме этого давление в топливном баке возрастает из-за этого при открывании крышки бачка вы можете слышать шипение как при открывание какой либо газировки, такого шипения быть не должно и оно говорит то что в топливной системе повышенное давление которое может быть как из-за адсорбера так и от других деталей которые относятся к системе питания двигателя автомобиля.

Как работает адсорбер и зачем его вообще ставят на всех новых машинах? Такой вопрос время от времени нам задают люди, вить как вы уже заметили данный агрегат устанавливается только на те автомобили которые являются совсем недавнего года выпуска, к примеру 2009 и т.д., но а раньше данный агрегат на автомобили не ставили, сейчас объясним почему и с чем это связано.

Во-первых давайте сперва взглянем на систему питания инжекторного автомобиля ВАЗ 2107, на которой адсорбер указан цифрой 12, так вот в начале взгляните на бензобак от которого идёт пару трубок (Шлангов), по данным шлангам уходят пары бензина сначала в перепускной клапан который указан цифрой 9, а затем непосредственно они попадают в сам адсорбер который их и принимает, но пока они до него идут они так же проходят через гравитационный клапан (Указан цифрой

Примечание! Данный агрегат начал ставиться на автомобили только когда Евро 2 ввели, потому что ранее пары бензина просто выходили в атмосферу через специальный клапан тем самым загрязняя её, и чтобы экология была чище и была придумана вот такая вот система которая работает только при заглушенном двигателе и которая нужна лишь для того, чтобы пары бензина не выходили на улицу а летели сразу в двигатель автомобиля и там сгорали, такая система немного топлива ещё может беречь но лишь самую малость!

Как заменить адсорбер на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107?

Снятие: 1) В начале операции скиньте минусовую клемму с вывода аккумулятора к которому она подсоединяется, если вы не знаете как это сделать, тогда прочтите статью которая называется: «Замена аккумулятора на ВАЗ», в этой статье найдите первый пункт в нём всё подробно расписывается.

2) Теперь отсоедините колодку проводов которая подсоединяется к клапану продувки адсорбера как показано на фото под цифрой 1 и после чего взяв в руки отвёртку, полностью отверните ей шланг который подсоединяется к патрубку который идёт от клапана продувки (см. фото 2).

Примечание! Если у вас не получается снять шланг с патрубка, тогда можете снять сам клапан продувки, для этого подденьте его с краю как показано на рисунке, тем самым он выйдет усиками которые на нём присутствуют (Указаны красной стрелкой) из зацепления с отверстиями (Указаны синей стрелкой) в которые эти усики и упираются!

Когда клапан будет снят, начните вращать его по часовой или против часовой (Как вам удобно) стрелки и тем самым снимите с него в это время шланг и отведите в сторонку чтобы он не мешал снятию самого адсорбера с машины!

2 Диагностика клапанов адсорбера и возможность самостоятельного ремонта

Если на вашем автомобиле неисправен клапан адсорбера, это может привести к самым разным последствиям для топливной системы и двигателя. Во-первых, из-за недостаточного и некачественного проветривания системы может пострадать бензонасос, а во-вторых, постепенное накопление топлива в коллекторе может привести к провалам при работе двигателя. Если ваша Лада Калина «задыхается» на холостых оборотах или существенно теряет в тяге, в этом может быть повинен как раз датчик адсорбера. Чтобы определить, исправен ли адсорбирующий механизм на модели Лада Калина, необходимо открыть бензобак после остановки автомобиля и прислушаться. Если из области бензобака доносится характерное «шипение», это первый признак неисправности клапана вентиляции в адсорбере.

Кроме того, о неисправности может свидетельствовать запах бензина в салоне. В таком случае адсорбер подлежит немедленной замене, чтобы избежать более серьезных последствий для двигателя. Конечно, запах бензина в салоне может быть вызван иными причинами, но если все другие элементы топливной системы исправны, значит, проблема в клапане продувки, который можно заменить своими руками.

3 Признаки, по которым можно определить, что адсорбер неисправен

Засориться и прийти в негодность может даже такая деталь, как абсорбер. Причины неисправности могут быть разными (механическое повреждение, естественный износ поглощающего элемента). Основной признак неисправности адсорбера – наличие избыточного давления в топливном баке. Причина этого – скопление излишнего количества топливных паров, которые не могут ни перейти в жидкое состояние, ни вывестись через адсорбер. Удостовериться в наличии в топливном баке избыточного давления топливных паров достаточно просто – необходимо лишь отвернуть крышку топливного бака и прислушаться, нет ли при открывании крышки шипения. Если шипение имеется, то адсорбер пора менять, поскольку в топливном баке скапливается избыточное количество вредных паров.

Есть и другой способ определения неисправности в автомобилях ВАЗ. После прогрева двигателя выше температуры в 60 °С начинается существенное падение оборотов двигателя на холостом ходу. Кроме этого ваш автомобиль может совершенно внезапно заглохнуть во время движения без каких-либо определенных причин.

Несомненно, автомобиль как ездил, так и дальше проедет не один километр и при неисправном адсорбере, но при этом холостой ход у него будет плавать подобно синусоиде. Однако заметим, что вовремя не устраненная неисправность адсорбера, или, по крайней мере, вовремя не выпущенные из топливного бака излишки топливных паров грозят «выстрелом» крышки топливного бака из горловины, а может быть, вам просто не удастся её открыть. Поэтому проще заменить неисправную деталь, нежели постоянно опасаться несанкционированного «выстрела», поскольку никто не сможет предугадать, куда попадет улетевшая крышка топливного бака.

4 Самостоятельная очистка элементов системы EVAP

В связи с регулярными нагрузками на систему улавливания паров топлива, ее составляющие необходимо периодически проверять. Сигналом для неотложного демонтажа и очистки адсорбера или клапанов служит появление резкого запаха бензина в салоне автомобиля. Еще один повод проверить систему EVAP – неустойчивая работа двигателя на холостом ходу. В такой ситуации первое, что необходимо сделать, это проверить сепаратор.

Работа по демонтажу этой детали должна выполняться по такому алгоритму:

Чтобы получить доступ к сепаратору, необходимо отсоединить провод от клеммы «-» аккумулятора.
Далее устанавливаем машину на подъемник и снимаем левое заднее колесо. Сжимая фиксатор разъема, демонтируем сепаратор, после чего снимаем магистраль слива бензина со штуцера бензобака.
Затем просовываем отвертку под держатель магистрали и снимаем его. Откручиваем крепежную гайку держателя трубки пароотвода. Затем откручиваем 2 крепежа кронштейна сепаратора.
Снимаем всю конструкцию из сепаратора, кронштейна, трубок и гравитационного клапана. Тщательно проверяем детали на наличие засорений. Очистить загрязненные элементы можно с помощью пылесоса. Перед этим стоит убедиться, что в конструкции не осталось мелких деталей и крепежей. После очистки вставляем сепаратор на место и собираем систему в обратном порядке.

Еще один элемент, сильно поддающийся загрязнениям – это адсорбер. Он находится в моторном отсеке автомобиля. Для демонтажа этой детали сжимаем фиксатор разъема и снимаем магистрали подачи паров бензина в клапан продувки. Получив прямой доступ к адсорберу, приступаем к его очистке. Для этого кисточкой аккуратно счищаем загрязнения, после чего собираем систему в обратном порядке.

Для более эффективной работы системы EVAP специалисты советуют приобрести сменный сепаратор и адсорбер. Так вы сможете комбинировать заводские детали с приобретенными. В случае окончательной поломки адсорбера или сепаратора деталь можно сразу же заменить и продолжить эксплуатацию автомобиля.

Лайфхак: клапан адсорбера автомобиля Приора — проверка, замена, цена

Помните как на семерках и шохах, перед заправкой откручиваешь бак, а крышка не откручивается. Поднатужившись вроде пошла и слышно такое громкое шипение, как будто бутылку пива открываешь, не не бутылку а кегу. Чтобы такого шипения не было, был придуман клапан адсорбера. 10-ка и Приора имеют эту систему. Но дело не только в шипении, оказывается с этим шипением наружу вырывались вредные пары, загрязняющие окружающую среду. Слишком дорогая цена, для сегодняшней экологгии. И что еще важнее электромагнитный клапан продувки адсорбера на автомобиле Приора, экономит бензин.

После того ка заглушил машину, система начинает работать, она прогоняет пары через фильтр, а топливо возвращает в бак.

Сам адсорбер на Приоре, состоит из угольного фильтра — ну то есть уголь внутри там. Вся система состоит из 11 запчастей. Адсорбер на Приору, сам по себе не дорогой, его цена от 800 руб. Но вот вся система стоит от 5450 рублей. Замена клапана или адсорбера на Сто обойдётся от 1000 рублей. Некоторые водители не видят смысла в этой системе и просто снимают ее. Типо расход больше, или Приора не едет с ним, он только стучит, а полезного от него 0. Они просто убирают клапан адсорбера, и вместо него ставят фильтр тонкой очистки, все газы естественно уходят в атмосферу. На деле рабочая система никак не влияет на тягу. Приора как ехала свои 11 секунд, так и едет.

В редких случаях сразу после запуска двигателя, автовладельца может потревожить, неисправность клапана адсорбера. Это можно спутать даже с более серьезными поломками, которые касаются неправильной работы внутренних частей двигателя автомобиля Приора — например он цокает, по незнанию можно перепутать с гидрокомпенсаторами. В этой статье мы собрали признаки и неисправности системы, так что дочитайте до конца.

Встроенный клапан продувки адсорбера Приоры – это, можно сказать необходимость. Именно из-за наличия этой детали автомашина подходит под европейские нормы экологической безопасности. Работает она гораздо чище старых автомобилей, а сам клапан позволяет сохранить драгоценные капли бензина, чтобы пустить их внутрь камеры сгорания.

Проверка клапана продувки адсорбера

1. Отсоединяем колодку с проводами и визуально проверяем состояние контактов. При обнаружении на них окислов обрабатываем выводы средством для очистки и защиты электрических контактов.

2. Снимаем клапан адсорбера. Измеряем мультиметром сопротивление обмотки клапана, которое должно быть в пределах 20-30 Ом. Клапан адсорбера следует заменить, если обнаружено короткое замыкание или обрыв в обмотке клапана.

3. Во избежание короткого замыкания один вывод клапана следует изолировать полихлорвиниловой трубкой. Подаем на выводы клапана 12 В от аккумулятора. В этот момент выводы клапана должны открыться с характерным щелчком. Повторяем проверку, создавая разряжение в клапане резиновой грушей.

Адсорбер Лада Гранта

Tambov-avto › Блог › Установка электро-стеклоподъемников на Lada Granta.

Пошаговая инструкция по установке электростеклоподъемников на Lada Granta подготовленная экспертами интернет магазина drivebox.ru.

Монтаж стеклоподъемников в двери Lada Granta

— Перед тем как приступить к работам нужно ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и узнать возможность отключения аккумулятора, поскольку это может оказать влияние на работу бортового компьютера, настройку аудио других устройств и аппаратуры.

В статье рассказывается про адсорбер лада гранта, составленое из мнения и опыта автовладельцев.

— Снимаем клемму аккумулятора, устанавливаем а/м на стояночный тормоз, подготавливаем нужны материалы и инструмент.

С целью проведения работ нам потребуется след. материалы:

Электростеклоподъемник передней двери левый LADA Grantadrivebox.ru/zapchasti-vaz…elektpoctekl-k-leb-cb-no- Электростеклоподъемник передней двери правый LADA Grantadrivebox.ru/zapchasti-vaz/elektpoctekl-k-pp-cb- Блок тумблеров стеклоподъемниками (2 кнопки.) LADA Grantadrivebox.ru/zapchasti-vaz?product_id=5884 Тумблер стеклоподьемника LADA Kalina, LADA Grantadrivebox.ru/zapchasti-vaz?product_id=5906 Кабельканал ВАЗ 2108 (трубка с целью проведения жгута проводки из двери в салон а/м) – 2 шт. drivebox.ru/avtoelektroni…sjessuary?product_id=8166 Разъемы с проводами для подключения стеклоподъемников и блоков управления.

Свежие новости про адсорбер лада гранта Вы сможете прочесть на нашем сайте в ближайшее время.

2 Этап. Демонтаж механического стеклоподъемника для установки электростеклоподъемника(ЭСП).

3 Этап. Установка ЭСП в дверь.

Для этого используем монтажные элементы на которых крепился механический стеклоподъемник.

4 Этап. Установка блоков управления.

Вырезаем отверстия в дверных обшивках для установки блоков управления стеклоподъемниками, предварительно наметив места резов. Мы для этого изготовили шаблоны из картона.

Установка блоков управления стеклоподъемниками на Lada Granta

5 Этап. Прокладка проводки.

Прокладываем проводку от стеклоподъемника в салон а/м. Мы не применяли готовый жгут в связи с его отсутствием. Жгут изготавливался собственными руками. Отечественная совет доверить данную операцию лишь специалистам. Мы не будем показывать процесс изготовления жгута проводки детально, чтобы уберечь Вас от неточностей, которые могут повлечь за собой негативный результат. С целью проведения жгута из двери в салон был использован кабельканал (гофра сигнализации). В заглушках двери и стойки двери были сделаны отверстия и засунуты финиши кабельканала. Для наглядности применяли светло синий изоленту при изготовлении проводки.

Прокладка проводки стеклоподъемника на Lada Granta

P.S. Нужно установить заглушку в отверстия ручек стеклоподъемника обшивки двери.

Благодарю за внимание. Ставим лайки. Информационное и увликательно видео про адсорбер лада гранта, лучшие моменты и коментарии ведущих

Информационное и увликательно видео про адсорбер лада гранта, лучшие моменты и коментарии ведущих.

Проверяем работоспособность адсорбера

Чтобы удостовериться, что неисправность связана именно с клапаном этого элемента, можно отправить авто на полную диагностику. Но, это дорого, поэтому попробуем сначала самостоятельно выявить возможные проблемы.

Прежде всего, нужно посмотреть, не выдает ли контроллер ошибки, например, «обрыв управления цепи». Если все нормально, то воспользуется ручной проверкой. Для этого достаточно подготовить мультиметр, отвертку и несколько проводов. После этого нужно выполнить несколько простых шагов:

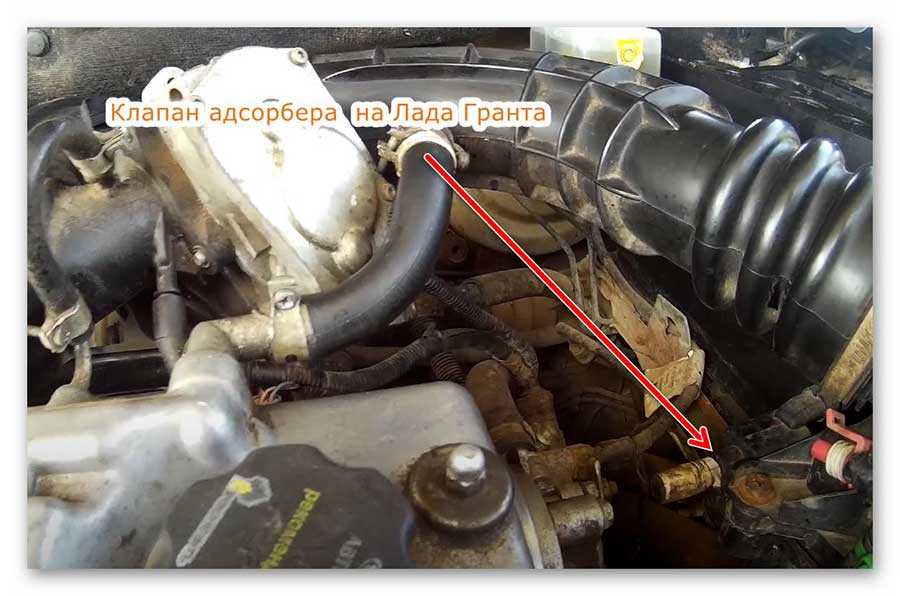

Поднять капот машины и найти нужный клапан.
Отсоединить от этого элемента жгут с проводами. Для этого нужно сначала отжать специальный фиксатор креплений колодки.
Проверить, идет ли на клапан напряжение. Для этого необходимо включить мультиметр и переключить его в режим вольтметра. После этого черный щуп прибора подсоединяется к массе авто, а красный – к разъему с маркировкой «А», который находится на жгуте проводов. На следующем этапе необходимо завести мотор и посмотреть, какие показания выдает прибор. Напряжение должно быть таким же, как в аккумуляторе. Если его и вовсе нет или оно слишком маленькое, то вероятно придется искать более серьезную проблему. Если с напряжением все хорошо, то можно переходить к следующему шагу.

Демонтировать клапан продувки. Чтобы его снять нужно при помощи отвертки немного ослабить крепление хомутов. После этого можно будет легко сдвинуть клапан чуть вверх и по небольшому кронштейну плавно его вытащить. После этого устройство нужно подключить напрямую к клеммам АКБ. Один провод идет на клапан продувки (на «+»), а второй – подключается к «минусу». После этого оба проводника подключаются к соответствующим клеммам аккумулятора. Если при этом не произошло щелчка, то клапан полностью вышел из строя и лучше всего его заменить.

Как отключить или удалить адсорбер на машине и нужно ли перепрошивать ЭБУ?

Нужно понимать, что при удалении адсорбера отключается электромагнитный клапан, который напрямую связан с контролером и управляется последним.

Это приведет к появлению ошибки p0443, про которую мы уже упоминали выше. Также глушатся трубки, в частности та, которая идет к впускному коллектору.

В чем недостаток такого отключения?

Дело в том, что через трубку, которая идет к впускному коллектору, воздух подсасывается постоянно, даже в режиме холостого хода происходит, так называемая, малая продувка адсорбера. На высоких оборотах от 1500 – 2000 и выше — большая продувка.

Если заглушить патрубок, что многие и делают, определенное количество воздуха не будет поступать во впускной коллектор минуя ЭБУ, но последний их все равно учитывает.

Т.е., контролер учитывает один объем воздуха, а реально заходит другой (меньший). В результате количество топлива формируется ЭБУ исходя из большего количества воздуха, чем поступает. Приводит это к переобогащению топливовоздушной смеси.

В итоге двигатель работает некорректно, потому что смесь постоянно переобогащается там, где это нужно и не нужно, повышается расход топлива.

Также стоит поговорить и про переходной режим работы мотора, который может проявить себя при подъезде к перекрестку, светофору, лежащему полицейскому, в момент, когда сбрасывается газ.

В этот момент может произойти провал — снижение оборотов ниже холостых. Мотор как бы захлебывается, ему не хватает воздуха, причина — переобогащенная смесь. Через несколько секунд ситуация решается за счет электроники.

Поэтому правильным будет отключить адсорбер следующими способами:

После удаления устройства в трубку, которая идет напрямую мимо ДМРВ установить жиклер диаметром 1 мм. Это хоть частично, но решит проблему, так как поступать будет дозированно только воздух без паров бензина.
Перепрошивается ЭБУ (сложно). При невозможности убрать ошибку Check может понадобиться чип-тюнинг двигателя, а это дорого.
Демонтаж всей системы кроме электромагнитного клапана, который работает в холостую.
Установкой резистора (эмуляция клапана) в электрическую цепь на 200 – 250 Ом и 2 ватта. Для этого сгибаем ножки резистора и вставляем в фишку клапана. Закрепляем все изолентой. Но не всегда это помогает.

Как отключить адсорбер на ВАЗ 2110, 2112, 2114

Учитывая рекомендации выше делаем следящее:

Отключите разъем питания от клапана.
Отсоедините все патрубки от адсорбера и демонтируйте последний вместе с креплением.
Закрепляем клапан в месте, куда достанет штекер с проводами и патрубки.

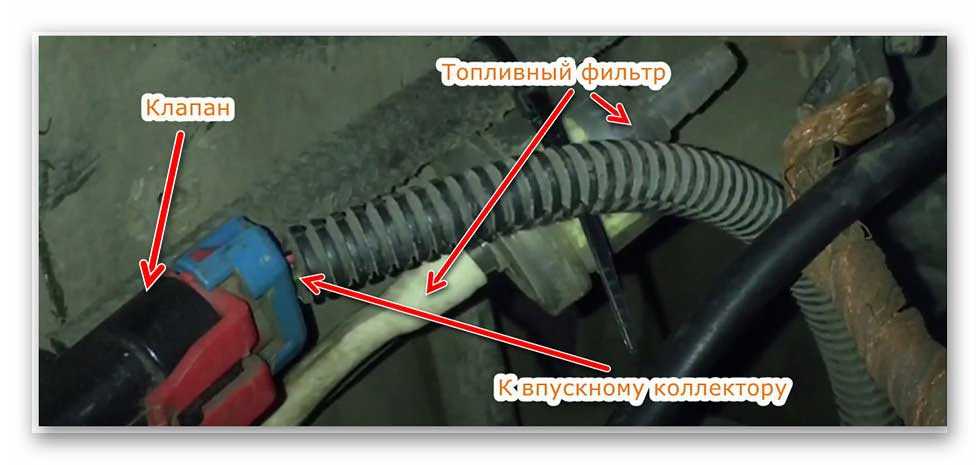

На нижний штуцер подключите шланг с топливным фильтром (смотрите фото ниже).
К торцевому верхнему штуцеру – подключаем патрубок, идущий к впускному коллектору.

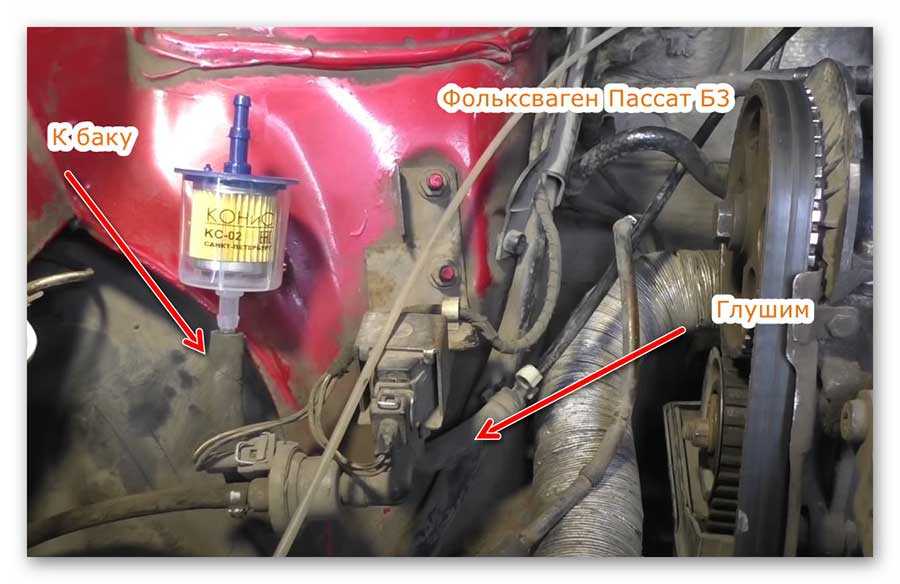

На патрубок, идущий в бак, одеваем еще один фильтр, аналогичный первому.

При такой схеме, когда клапан открывается в систему заходит чистый воздух, правда без паров бензина.

Исключаем клапан

Этот способ еще проще. Все демонтируем, включая и клапан. На патрубок, идущий из бензобака, одеваем топливный фильтр, а патрубок, идущий к впускному коллектору, глушим болтом с хомутом.

Последствия такого способа описаны выше, но этот способ тоже имеет право на жизнь.

Что касается Приоры, Гранты, Лада Ларгус, Газели и других автомобилей, то отключается absorber у них аналогичными способами, которые описаны выше.

Toyota Chaser

Стоит рассмотреть одну из иномарок, к примеру, Toyota Chaser.

Принцип отключения схожий с предыдущими:

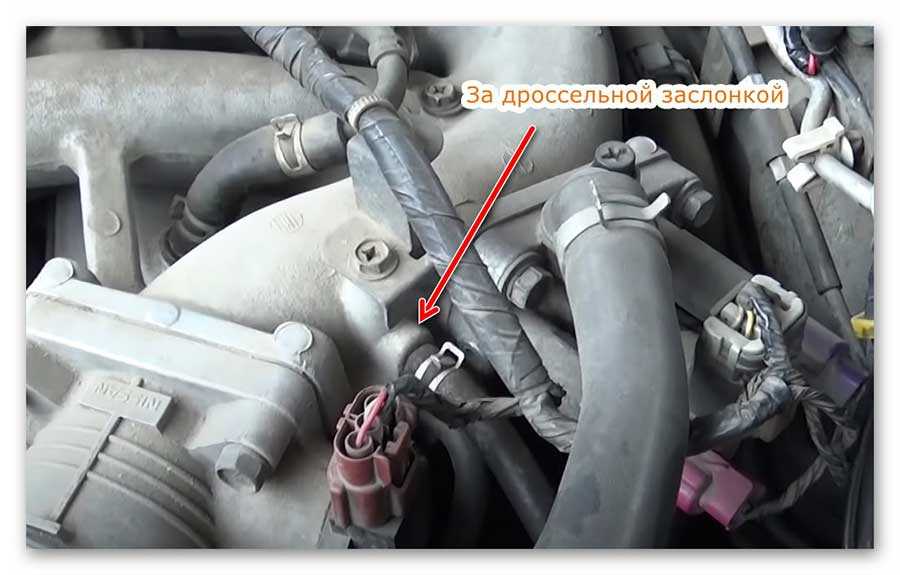

Найдите клапан адсорбера. Он находится возле датчика массового расхода воздуха на корпусе воздушного фильтра.
Отключите от него фишку с проводами и все патрубки (может загореться Check на панели приборов).
Найдите адсорбер, отсоедините от него патрубки и заглушите.
Отсоедините от дроссельного узла патрубок, идущий к клапану, и заглушите его болтом с хомутом.
На патрубок, идущий к баку, оденьте топливный фильтр от карбюраторного ВАЗа.

В чем подвох перепрошивки с Евро 4 на Евро 2

Многие перепрашивают ЭБУ с Euro-4 на Euro-2, как правило делают это при удалении катализатора и установки обманки. В этот момент может произойти (специально или случайно) отключение клапана адсорбера и ЭБУ не управляет последним и никак его не контролирует.

В итоге при неисправности клапана двигатель будет работать с перебоями, а ошибка не высветится на панели приборов. Чтобы в этом убедиться отключите клапан и понаблюдайте за работой мотора.

Если версия подтвердилась, заглушите патрубки адсорбера и отключите клапан, контролер все равно им не управляет.
