Использование хомутов

Для этого нужна пара хомутов, диаметр которых варьируется от 60 мм до 80 мм. Ими нужно стянуть гофру, расположив хомуты на одном расстоянии от краев.

Применение пружин

В данном случае, для самостоятельного устранения шума глушителя Весты нужно немного больше материалов:

— 2 пружины с тормозов (барабанных) классики;

— гайки;

— хомуты.

Необходимо спереди и за глушителем поставить хомуты и зафиксировать их. А после этого между ними натянуть пружины – по одной с каждой стороны. Эти пружины будут стягивать гофру.

Использование пары хомутов

А вот мнения относительно такой доработки разнятся. Некоторые обладатели седана уверяют, что оба метода рабочие и действительно, если и не полностью устраняют неприятный звук, то, во всяком случае, существенно снижают шумность.

Другие же полагают, что это все неэффективные полумеры и выступают за замену гофры по гарантии или на другом СТО.

Что делать: плавают обороты двигателя на холостом ходу на Лада Веста – точные причины и их устранение

Проблема с нестабильным ХХ часто встречалась на сырых машинах 2016 года. Тогда она проявлялась практически сразу и явно указывала на проблемы с электронной частью. Вскоре АВТОВАЗ подтвердил наличие дефектов, связанных с прошивкой блока управления мотором. Позже было выпущено новое программное обеспечение и неисправные машины заработали как часы.

Датчики

Обновленные версии прошивок для ЭБУ работают корректно и стабильно держат номинальные обороты. Корректным показателем для 129 силовой установки в 1,6-литровой модификации является 840 об/мин. Небольшая вибрация двигателя на холостых оборотах у Веста со 127 мотором наблюдается при отклонении от установленных 700 об/мин.

При колебаниях стрелки тахометра стоит осмотреть следующие сенсоры:

• Датчики положения дроссельной заслонки (ДПДЗ 2 и установлены они в корпусе дроссельного узла).
• Регулятор холостого хода (РХХ смонтирован вблизи ДПДЗ).
• Сенсор абсолютного давления и температуры (ДАД, совмещённый с ДАТ, установлен в коллекторе за дроссельным узлом).

Наиболее простой способ проверки датчиков – замена на заведомо работающий. Впрочем, можно позаимствовать стратегию диагностики сенсоров Лада Приора непосредственно на двигателе.

Впуск

Поступление воздуха во впускной патрубок в обход датчиков именуется как подсос. Он имеет место быть при негерметичных соединениях. Его появление наиболее вероятно после чистки дроссельного узла, которую рекомендуется проводить каждые 30 000 км. Качественная очистка сборочной единицы производится в демонтированном состоянии, а значит, при сборке соединения могут быть затянуты небольшим моментом, что вызовет неконтролируемое проникновение атмосферной смеси.

Неплотное крепление РХХ, ДАД, совмещенного с ДАТ, также может стать причиной плавающих холостых. При установке датчиков необходимо проверять наличие уплотнительных колец. Не стоит пренебрегать предписанным в руководстве по эксплуатации автомобиля моментом затяжки винтов.

Нередко проблема связана и с другими элементами:

1. Неплотная установка пневморазрядных трубок.
2. Дефектные шланги изменения длины впускного коллектора.

Тормозная система

На Lada Vesta установлен вакуумный усилитель тормозов. При наличии дефектов, что встречается крайне редко, атмосферная область ВУТа соединяется с вакуумной. Последняя связана с впускным патрубком. При неисправности узла во впуск попадает дополнительный воздух, и начинают плавать обороты холостого хода не только на автомобилях Лада Веста, но и на машинах других марок.

Проверить исправность «вакуумника» несложно:

• Демонтировать шланг из впуска.
• Во впускном патрубке заглушить отверстие под трубку.
• Завести мотор.

Результаты диагностики определяются визуально: мотор работает ровно и не меняет обороты после нажатия на педаль тормоза – ВУТ под замену.

Система улавливания паров бензина

Ключевым элементом в этой конструкции является клапан адсорбера. Он открывает доступ топливным парам во впускной коллектор при определенной температуре и оборотах мотора. При заклинивании клапана в открытом положении подача паров осуществляется на холостом ходу, из-за чего возникают провалы.

Сразу же приговаривать устройство не стоит, лучше его проверить:

• Запустить силовую установку.
• Отыскать шланг, связывающий клапан с входным патрубком мотора.
• Пережать его плоскогубцами.

Если по ходу опыта нестабильность работы двигателя на ХХ устранена – проблема в клапане адсорбера.

Система зажигания

Провалы на холостых и в процессе движения возможны при некачественном соединении проводов. Стоит предупредить, что различного рода «скрутки» в жгутах недопустимы – это вызывает неплотный контакт и препятствует нормальной работе свечей зажигания.

Владельцы Vesta часто жалуются на появление плавающих оборотов именно во влажную и холодную погоду. Непостоянное появление неисправности связано с дефектными катушками зажигания. Замена на исправные искореняет неполадку.

Решение проблемы

Работа дилера

Как оказалось, один из обладателей седана, который столкнулся с шумом от глушителя Лада Веста, внял советам ведущего и отправился в дилерский центр. Там была проведена диагностика, после которой инженер по гарантии оформил заказ на все необходимые компоненты. Ждать их пришлось от 10 дней до 2-х недель.

Когда запчасти пришли, был проведен гарантийный ремонт выхлопа с заменой глушителя (дополнительного) и виброгасящей муфты. Это решило проблему шума «глушака» Весты.

На видео владелец данного седана рассказал о ситуации

Самостоятельный ремонт

Впрочем, радость длилась очень недолго, так как спустя месяц шум от глушителя Vesta возник снова. Видя сложившуюся ситуацию, обладатель авто решил не обращаться вновь в дилерский центр, а устранить неполадку на другом СТО. После разговора с одним из сотрудников сервиса, стало ясно, что заявки на ремонт глушителя Весты поступают к ним регулярно.

Для устранения неполадки были выполнены 2 операции:

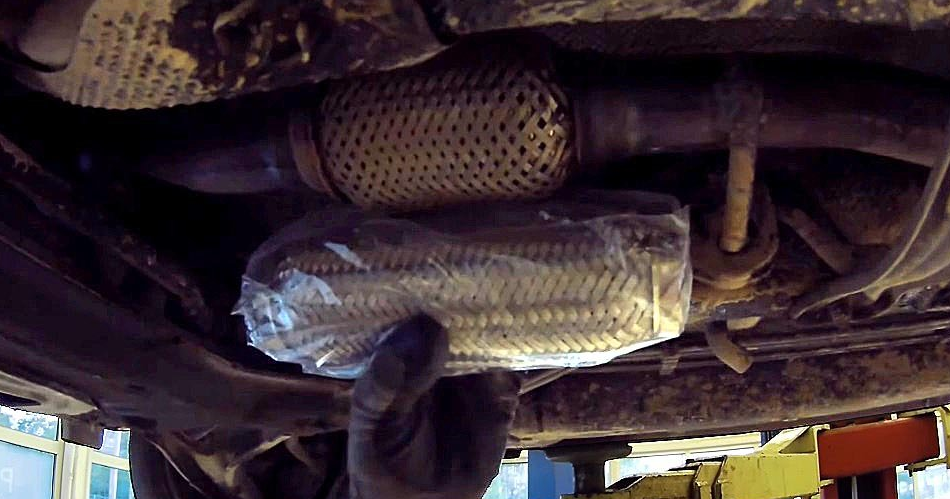

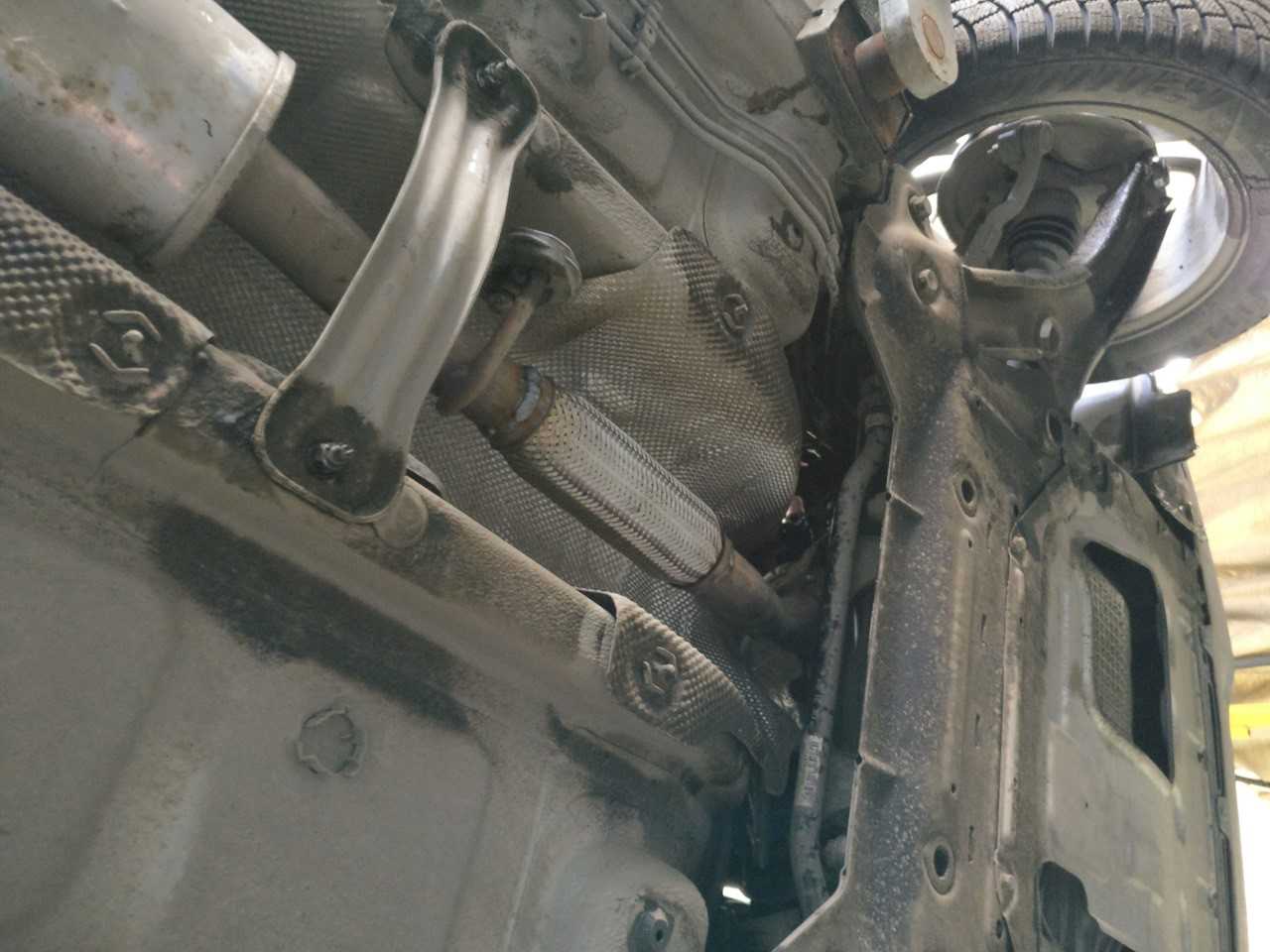

1. Замена заводской гофры (виброгасящей) на удлиненную.

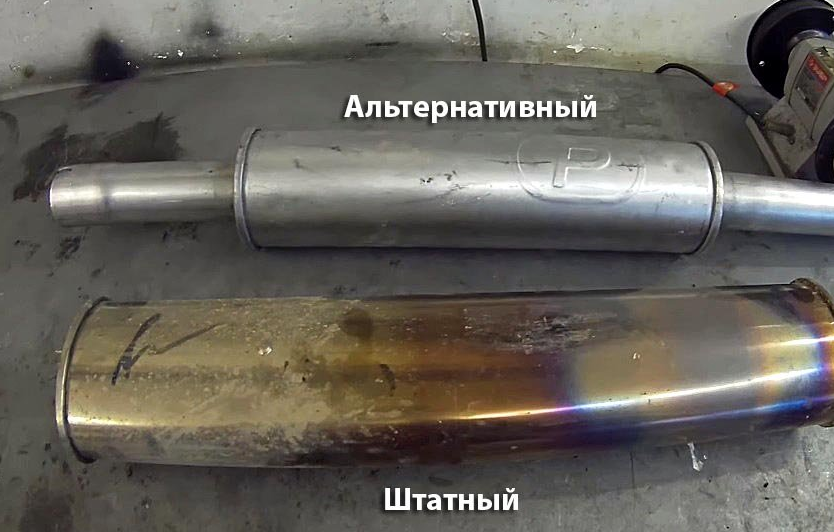

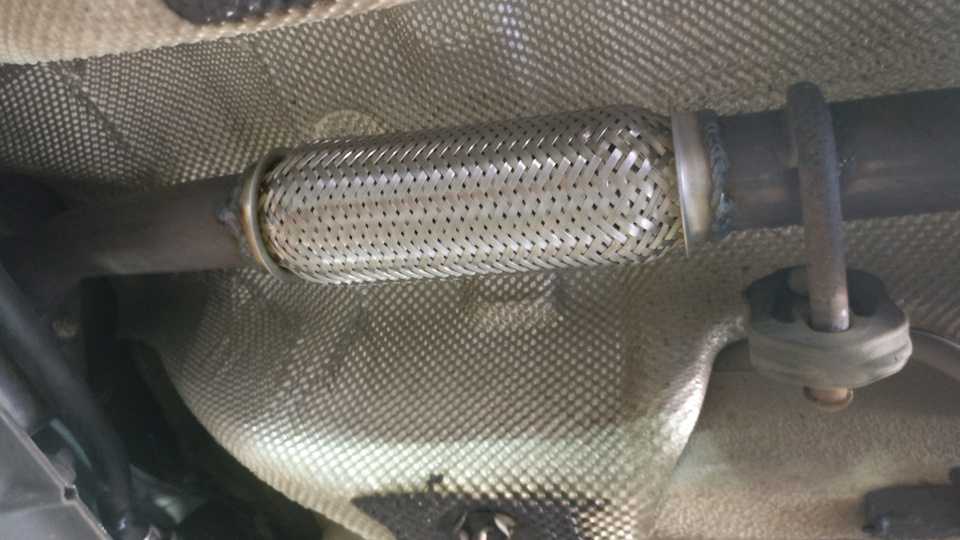

2. Демонтаж заводского дополнительного глушителя и его замена на другой. Как сообщили сотрудники станции, штатный глушитель сильно дребезжит.

К примеру, неплохо подходит гофра Bosal с параметрами 45×200 мм, которую можно найти по артикулу 265-309.

Все работы продемонстрированы в ролике.

Аналогичную замену можно провести на любом другом СТО или же непосредственно в дилерском центре.
