Вариатор производства jatco jf015e: ресурс и обслуживание

Конструкция Jatco JF016E

По части железа JF016E практически полностью напоминает JF015E, но есть и некоторые принципиальные отличия. Например, производитель полностью отказался от степ-мотора, функцию которого на себя взяли специальные соленоиды-регуляторы. Долгое время коробку испытывали на авто для внутреннего рынка, были устранены некоторые «детские» болезни по электрической части. К тому же инженеры отрегулированы режимы работы гидроблока, расширили силовой диапазон и зону блокировки гидротрансформатора. В результате возросла эластичность трансмиссии, а разгон до «сотни» автомобилем вместе с вариатором JF016E уменьшился на 1 секунду.

Фактически в большое плавание CVT вышла только в 2014 году, когда уже была опробована на массовых автомобилях Nissan Qashqai и Teana. Получается, что JF016E является старшим «братом» JF015E, соответственно, ставили их на одинаковые авто. Визуально коробки отличаются разве что формой поддона. Серьезную работу конструктора выполнили и по внутренней части вариатора: с целью уменьшения уровня сопротивления количество клапанов сократили до 8 штук (раньше было 12 клапанов), упало и давление масла. Это стало причиной уменьшения рабочей температуры, которая опустилась с отметки 100 градусов по Цельсию до уровня 75-90 градусов по Цельсию. Обозначение CVT-8 дает понять о наличии восьми виртуальных скоростей, переключаемых при помощи подрулевых лепестков.

Какие можно отметить улучшения?

уменьшился расход топлива (примерно на 1 литр в сравнении с JF015E);
улучшились динамические характеристики автомобиля;
коробка стала проще в ремонте и обслуживании;
на рынке появилось большое количество деталей и комплектующих к CVT.

Но необходимо сказать, что за новым вариатором остались некоторые слабости и недостатки, которые были характерны предшественнику. Сегодня CVT-8 хорошо изучена специалистами автомастерских. Ориентировочный ресурс – 220 тысяч километров до первого серьезного ремонта. Чтобы выработать весь заложенный изготовителем потенциал, необходимо следовать рекомендациям производителя по обслуживанию вариатора (замена масла, фильтров).

Вредные опилки

Обычная жалоба владельца автомобиля – неравномерное движение, рывки при разгоне. Причин такого поведения машины может быть несколько. Но практически все они связаны с загрязнением масла продуктами износа шкивов – металлическая стружка или опилки могут создавать различные проблемы. Для уменьшения вреда от этих металлических частиц в картере есть магниты, которые должны их собирать, но они не всегда справляются со своей задачей.

В результате могут возникнуть различные неисправности. Прежде всего – ускоренный износ гидроблока. Это приводит к колебаниям давления, а они заставляют двигаться шкивы, следствием чего становятся колебания передаточного отношения и неравномерное движение машины.

С этим же обычно связан удар при смене диапазона редуктора (примерно на скорости 30–45 км/ч), а также двойное или даже тройное переключение между диапазонами, которое выглядит как скачки оборотов двигателя, нежелание возвращаться на низший диапазон при остановке, вибрация при переходе на низший диапазон – всё это последствия «дырявой» плиты, то есть имеющей существенный износ тела и клапанов. Необходим ремонт, а возможно, даже замена гидроблока.

Опилки и стружка приводят также к неравномерному износу или заклиниванию редукционного клапана насоса.

Такая неисправность может проявиться довольно рано, уже при пробеге 30–40 тыс. км.

Если своевременно не отремонтировать или не заменить гидроблок, это в итоге приведет к повреждению шкивов и ремня, тогда придется менять уже их. А шкивы – самый дорогостоящий узел вариатора. Их можно отшлифовать, но бывают случаи, когда поможет только замена.

Металлические загрязнения также засоряют регуляторы давления, тем самым способствуя ускоренному износу клапанов.

Чтобы избежать этих проблем, надо своевременно менять масло и обязательно ставить новые фильтры. С маслом лучше не экспериментировать и использовать только рекомендуемую Nissan жидкость для вариаторов (CVT Fluid) NS-2 или NS-3.

Износ и, соответственно, загрязнение масла усиливается, если водитель резко стартует на непрогретом автомобиле. Шкивы и толкающий ремень быстро изнашиваются при пробуксовке (при этом как раз и возникают опилки и стружка). Современные двигатели в прогреве не нуждаются, хотя и не любят резких нагрузок в холодном состоянии, но для трансмиссии это очень вредно. Водителю рекомендуется первые несколько минут двигаться плавно.

В некоторых случаях к неравномерному разгону приводят и проблемы с двигателем, но вероятность проблем именно с гидравликой трансмиссии более вероятна.

Полный назад

Самая заметная неисправность JF015E – отказ ехать вперед при включении селектора в положение D (задний ход при этом работает).

Это происходит из-за отрыва солнечной шестерни планетарного редуктора от ступицы. При включении задним ходом она не задействована, и потому ее поломка не мешает движению назад. Шестерня работает с высокими нагрузками, а соединена со ступицей сваркой. Вариантов тут нет, надо заменить – и вперед! Такая неисправность встречается довольно часто, поэтому рекомендуется проверять состояние солнечной шестерни при других работах, связанных с разборкой JF015E. Если вы заметите трещины у ступицы, то шестерню лучше заменить сразу.

Следующая неисправность также связана с деталями, модернизированными по сравнению с прежними моделями трансмиссии: входной вал вращается на подшипнике, который часто разрушается из-за перегрева, так как имеет закрытую конструкцию и не охлаждается маслом.

Открывать его не стали ввиду его низкой несущей способности и низкой степенью вязкости рабочей трансмиссионной жидкости. Этот дефект сначала проявляется шумом при вращении вала, когда двигатель работает на холостом ходу, а селектор находится в положении P.

Если не обращать внимания на этот шум, из-за люфта входного вала повреждается алюминиевый статор входного вала, уплотнение, отделяющее полость поршня блокировки гидротрансформатора и сам гидротрансформатор. Корпус гидротрансформатора может даже раздуться из-за избыточного давления, соответственно, придется его менять.

Часто отказавший подшипник повреждает свои посадочные места – входной вал и колокольную часть корпуса. Тогда уже нельзя установить новый оригинальный подшипник. В некоторых случаях, если повреждения не носят фатального характера, его можно заменить на подшипник большего размера.

Владельцам автомобилей с JF015E стоит посоветовать быть внимательными к шуму – как правило, это первые признаки механических повреждений. А при появлении непонятных перепадов оборотов и неравномерного ускорения им не стоит ждать, что все наладится само, лучше проверить состояние трансмиссии и, вероятно, заменить масло и фильтры. Это поможет продлить срок службы агрегата.

О компании JATCO

Japanese Automatic Transmission Company была создана в 1970 году как совместное предприятие Nissan, Ford и Toyo Kogyo (позднее ставшей Mazda). C 1989 года называется JATCO. Затем компания поглотила подразделения по производству «автоматов» и вариаторов Nissan и Mitsubishi Motors. Сейчас 75 процентов JATCO принадлежит Nissan, 15 – Mitsubishi Motors и еще 10 – Suzuki. Компания поставляет свою продукцию практически всем автопроизводителям Японии, за исключением Honda и Toyota, которые предпочитают трансмиссии собственного производства. С 2012 года АКП Jatco JF414E устанавливаются на LADA, а также на Datsun российского производства. У JATCO есть филиалы в Мексике, Франции, Корее и Таиланде.

JATCO JFD015E — рекордсмен

Вариатор Jatco JFD015E выпускается с июля 2009 года. В августе 2016-го объем его производства превысил 10 млн экземпляров. Jatco JFD015E делают на заводах JATCO в Японии, Китае, Мексике и Таиланде.

Устанавливается на модели:

Nissan – Qashqai, Juke, March, Latio, Sylphy, Cube;
Suzuki – Swift, Splash, Wagon R;
Mitsubishi – Mirage, Delica.

Конструкция вариатора JF015E

Начать стоит с определения всех названий данной модели CVT. Она носит коммерческое название CVT-7, но также имеет внутризаводское обозначение. Например, компания Nissan именует как RE0F11A, а Renault присвоил название DK0, а вот Mitsubishi обозначает как W1CJB для авто с полным приводом и F1CJB для переднего привода. Это один и тот же вариатор в нескольких модификациях, которые отличаются между собой разве что корпусом. Обусловлено отличие разными моторами, разным подкапотным пространством, соответственно, будут отличаться крепежами к подвеске и кузову транспортного средства. Тем не менее, наибольшую популярность трансмиссия получила под названием JF015E.

Коробка передач предназначена для моторов с рабочим объемом до 1.8 литра и крутящим моментом 160 Нм. С точки зрения производителя JF015E является усовершенствованной версией JF011E, но по факту конструкция двух вариаторов сильно отличается. Новая CVT стала меньше в размерах: в ней задействована уменьшенная металлическая цепь с уменьшенными конусами за счет наличия 2-ступенчатой планетарной передачи. Две передачи переднего хода и три пакета сцепления – главные особенности JF015E. Здесь есть сложный гидротрансформатор, способствующий снижению общей нагрузки на валы, который в первых модификациях доставлял автовладельцам лишнюю головную боль.

Конструкция стала более сложной, что не лучшим образом сказалось на надежности трансмиссии. По своей сути JF015E является симбиозом вариатора с бесступенчатым переключением передач и автоматической двухступенчатой коробки. Предполагалось, что благодаря двум передачам переднего хода трансмиссия будет избавлена от наиболее рискованных режимов, когда цепь находится у оси конуса, где чаще всего происходит срыв в скольжении. Конуса – наиболее дорогостоящая и проблемная часть CVT. Производитель делал ставку на то, что кроме экономии в размерах возрастет надежность с заметным уменьшением себестоимости агрегата. Но на практике вышло несколько иначе.

Jatco JF015E: меньше, легче, но сложнее

Клиноременный вариатор – лишь часть конструкции JF015E. В этой трансмиссии есть также гидротрансформатор и двухступенчатый планетарный редуктор. Такая сложная конструкция понадобилась для того, чтобы уменьшить размеры коробки и одновременно увеличить диапазон изменения передаточных чисел. Если расширять этот диапазон с помощью одного только вариатора, его размеры вырастут. Инженеры JATCO пошли по другому пути – дополнили вариатор двухступенчатым планетарным редуктором и гидротрансформатором. Это позволило сократить размеры как самого вариатора, так и коробки в целом. Толщина гидротрансформатора тоже уменьшена. В результате эта трансмиссия на 10 процентов короче, чем JF011E, и на 13 процентов легче. Поэтому Nissan, Suzuki и Mitsubishi смогли применять ее на компактных переднеприводных моделях.

Основа вариатора – толкающий ремень и конусные шкивы, которые передают крутящий момент, а за счет сдвигания и раздвигания шкивов меняется передаточное отношение.

Давление в системе создает пластинчатый насос с приводом цепью.

Существенное отличие JF015E от JF011E состоит в том, что планетарный редуктор имеет две ступени для движения вперед. Они переключаются автоматически, водитель в процессе переключения не участвует. Планетарной передачей управляют фрикционная муфта и тормоз, который служит для включения заднего хода. Возможность включать задний ход без изменения направления вращения шкивов вариатора должно увеличить срок его службы благодаря снижению нагрузок при частых переключениях – например, при парковке в ограниченном пространстве, когда машина непродолжительное время движется то вперед, то назад.

Усложнение конструкции по сравнению с другими трансмиссиями с вариаторами не снизило надежности JF015E по сравнению с другими – ни гидротрансформатор, ни редуктор особых проблем не создают. По крайней мере, не больше, чем любые другие гидротрансформаторы и планетарные передачи. Но у JF015E есть свои типичные «болезни».

Распространенные проблемы CVT-8

Автомобилисты наверняка наслышаны о проблемном маслонасосе JF015E. Так вот, насос остался прежним, а проблема с зависанием редукционного клапана из-за продолжительной работы в грязном масле в первое время носила еще более острый характер. Коробка не переносит долгую работу на предельном давлении: начинает проскальзывать ремень, что приводит к серьезным повреждениям конусов.

Из распространенных неисправностей следует отметить:

Соленоиды-регуляторы. Дорогие (линейные, по типу Aisin) устройства получили встроенный анодированный клапан-манифольд. Клапаны унифицировали, они одинаковы, что в теории облегчает их ремонт/замену. В целом, они довольно надежные и выносливые. Большая часть проблем с линейными соленоидами вызвана отклонением от регламента обслуживания коробки.
Отказ гидроблока. Первое время гидроблок в этом вариаторе не служил и 100 тыс. км пробега. Основная причина – агрессивные настройки программного обеспечения. Так клиента заманивали динамикой разгона. Позже настройки «скрутили», позволив гидроблоку работать в оптимальных режимах нагрузки. Проблема сегодня уже не так актуальна.
Фрикцион блокировки ГДТ. Японцы позаимствовали и немецких коллег технологию расширения зоны включения блокировки. С одной стороны увеличилась динамика, а расход топлива сократился. Но при этом фрикцион блокировки стал быстро изнашиваться и загрязнять масло. Продукты износа способны вывести гидротрансформатор из строя.

Еще довольно частая причина обращения водителей в мастерские за ремонтом – износ подшипников конусов. К тому же подшипники способны разбить свое посадочные места, что только усугубляет процесс восстановления агрегата.

Обслуживание JF016E

У этого вариатор дорогой гидроблок вместе с соленоидами. В незапущенных случаях достаточно одной промывки блока вместе с клапанами, но в более тяжелых ситуациях приходится менять блок целиком

Чтобы этого не допустить, важно своевременно менять трансмиссионную жидкость вместе с фильтром. Данная модификация коробки передач крайне чувствительна в отношении чистоты и качества смазочного материала

Менять ATF вместе с фильтром необходимо как минимум каждые 40 тыс. км пробега. Для частичной смены масла в вариаторе хватит 5 литров новой свежей жидкости, а для полноценной смены нужно в два раза больше.

Из расходников нужны:

фильтры тонкой и грубой очистки;
прокладка поддона вариатора;
прокладка для фильтра.

Выбирать расходники следует тщательно, поскольку CVT-8 получила множество различных модификаций, поэтому фильтры и прокладки подбирают к каждому агрегату с учетом модели и года выпуска автомобиля.

Новые детали

Трудности из-за загрязнения масла продуктами износа испытывает и «старший» вариатор JF011E. Конструкторы JATCO постарались избавить новую модель от некоторых из них, поменяв часть его узлов.

Например, в JF011E для управления давлением применяется шаговый электромотор, меняющий положение клапана, регулирующего давление в шкивах для изменения передаточного числа. В JF015E баланс давления масла в шкивах регулируется соленоидами. Соленоиды меньше страдают от загрязнения стружкой, но и с ними это может случиться.

Изменилась и конструкция направляющих шкивов (фото 5). В JF011E шкивы соединены с валом шариками, которые от постоянно меняющихся нагрузок могли разрушиться. А здесь шкивы фиксирует ролик. Эта конструкция более долговечная, что снижает вероятность заклинивания шкива.

Стоимость обслуживания

Ремонтировать вариатор сегодня накладно, многие автомобилисты только при одном слове «бесступенчатая трансмиссия» разворачивались и уходили из дилерского центра даже если конкретный автомобиль им нравился. Ситуация постепенно меняется в обратную сторону, но перспектива замены гидроблока или конусов еще в начале эксплуатации автомобиля радует немногих.

Чтобы не тратиться на серьезный ремонт CVT, лучше всего соблюдать рекомендации изготовителя и проходить плановое техническое обслуживание. Несмотря на то, что сегодня производители автомобилей уверяют о необслуживаемости вариатора, производители коробок в лице Jatco, ZF, Aisin утверждают обратное – масло следует менять строго в срок. Для JF015E с капризным гидроблоком, чувствительным к качеству смазочного материала, свойственно одно простое правило – чем раньше, тем лучше. В идеале раз в 40 тысяч километров пробега.

Менять масло можно двумя способами – частичным или полным. В первом случае понадобится 4 литра оригинальной трансмиссионной жидкости ATF под названием Nissan CVT NS-3, во втором – 7.2 литра того же материала. За четырехлитровую канистру нужно будет заплатить от 4500 рублей плюс расходники:

фильтры (грубой и тонкой очистки);
уплотнительное кольцо;
прокладка для поддона.

Полная замена масла обойдется примерно в 10 000 рублей. Меняя масло полностью (при частичной смене 25-30% жидкости остается в коробке), реально увеличить срок службы вариатора в 1.5-2 раза. То есть, вместо заявленных 140 тыс. км, она отходит 210-280 тыс. км, и такие экземпляры авто известны. Но не только своевременным и качественным обслуживанием продлевается ресурс CVT. От водителя требуется лояльное отношение к авто, щадящая эксплуатация и знание особенностей управления автомобилем с бесступенчатой коробкой передач.

Вариатор CVT-7

Ресурс вариатора

Если коробка сильно загудела, вероятней всего износились подшипники конусов. С их заменой лучше всего не затягивать. Оригинальные подшипники обойдутся в 4500-5000 рублей, но после их смены вернется привычная тишина в работе трансмиссии. Какие можно сделать выводы касательно ресурса JF015E? Из этого вариатора не получился второй бестселлер по типу JF011E, но назвать его откровенно неудачным сегодня тоже будет неправильно. В 2015 году данную модель серьёзно модернизировали и увеличили ресурс. Коробка, установленная на авто после 2015 года производства, служит примерно 140-150 тыс. км пробега, дальше только разбирать и ремонтировать. На первых экземплярах еще на 50-60 тыс. км пробега выходил из строя гидроблок, изнашивалась цепь или заклинивал редукционный клапан. Одним словом, сегодня эту КПП бояться не нужно, с правильным отношением она служит довольно долго.

Основные недостатки CVT JF015E

Гидроблок вариаторной коробки считается наиболее проблемным и уязвимым местом. Если в предыдущей трансмиссии JF011E достаточно было выполнить промывку узла, то в случае с гидроблоком JF015E ситуация более тяжелая, поскольку здесь вместо обычных соленоидов установлены сложные соленоиды-регуляторы. Отчасти по этой причине данную модель вариатора называют самой ненадежной. Эти соленоиды боятся грязного масла, промывка иногда помогает, но чаще всего – замена. Если в поддоне много стружки, они гарантированно выйдут из строя, причем их не каждый раз можно заменить. Обычно проблема решается покупкой нового или б.у. гидроблока.

Единственный верный способ обезопасить себя от неприятностей, связанных с преждевременной покупкой дорогостоящего гидроблока, это своевременно менять трансмиссионное масло. Основываясь на практике ремонта JF015E, можно с уверенностью сказать, что регулярная диагностика и поездка в СТО при первых симптомах поломки – лучший способ предотвратить поломку вариатора. Если появились пинки, рывки автомобиля в начале движения или с набором скорости, стоит сразу отправиться в специализированную мастерскую, где специалисты осмотрят и выполнят диагностику трансмиссии. Затраты на замену ATF и чистку поддона несопоставимо низкие в сравнении с покупкой гидроблока.

Вариатор оснащен толкающей металлической цепью (или ремнем, кто как называет) с девятью лентами. Цепь, вопреки распространенному мнению, довольно надежная. Встречаются экземпляры авто, прошедшие 180-200 тыс. км без одной замены цепи. Есть два типа цепи для этого вариатора – стандартный (Bosch 901068) и усиленный (Bosch 901064) на двенадцать стальных лент. Цепь – типичный расходный материал для всех коробок передач Jatco. Узел не любит холодное и грязное масло. Если не придерживаться простых рекомендаций по эксплуатации авто с вариатором, цепь начнет проскальзывать и повредит конуса. Она меняется при условии, если его стальные ленты вытянулись или сточились зубцы. Новый экземпляр обойдется примерно в 20 тысяч рублей.

Гудит вариатор Ниссан Кашкай

Чаше всего в вариаторе выходят из строя подшипники. Их износ сопровождается характерным гулом. Первые признаки неисправности могут появиться при пробеге 50 000 км. Чтобы поменять в мастерской четыре подшипника вам придется раскошелиться на 35 000 рублей. Чаше всего такая неисправность встречается на автомобилях Nissan Qashqai, реже Nissan X-Trail и в меншей мере на Mitsubishi Outlander. Кстати, у Outlander первые признаки износа подшипников появляются при пробеге 150 000–200 000 км.

Существует ряд причин, по которым может возникать гул подшипников. На первом месте может быть попадание продуктов износа на рабочие поверхности деталей вариатора, что впоследствии приводит к быстрому их износу. И даже два масляных фильтра с магнитом, которые предусмотрены конструкцией, не в состоянии очистить масло от металлических частиц. Некоторые специалисты считают, что сократив промежуток замены масла в вариаторе до 30 000–50 000 км можно избежать разрушения и увеличить срок службы подшипников. Но на практике доказано, что частая замена масла и замена масла по регламенту не играют ни какой роли в продолжительности службы подшипников. Существует много примеров, когда на одном вариаторе гул начинается уже на первых 50 000 км. пробега, а другой, при аналогичных режимах эксплуатации спокойно отхаживает 100 000–120 000 км. Исходя из этого, напрашивается вывод – всему виной качество самих подшипников. Также не стоит исключать еще одну причину преждевременного выхода из строя вариатора – подшипники не выдерживают нагрузок из-за слабых характеристик динамической грузоподъемности.

Возвращаясь к интервалу замены масла, каждый производитель устанавливает свой регламент. «Renault — Nissan», к примеру, рекомендует только контроль уровня и состояние в период гарантийного обслуживания (100 000 км.), а вот Mitsubishi обязывает автовладельцев производить замену масла в вариаторе через каждые 75 000 км. Что качается масла, которое используется в бесступенчатых трансмиссиях, то оно специфическое и имеет индекс CVT. Оригинальная жидкость используемая на Ниссанах называется NS-2. Renault советует заливать ELFMATIC CVT, Mitsubishi DiaQueen CVT-J1. Все эти масла однотипные. Применение в вариаторе жидкостей для гидромеханических «автоматов» категорически запрещено, однако уже появляются бесступенчатые трансмиссии других производителей, в которых допустимо использование таких масел, но это в большей степени исключение из правил. Что же касается объема используемого масла, то здесь все зависит от типа привода и от самого силового агрегата. Так на переднеприводный Nissan Qashqai, на котором установлен 2-ух литровый двигатель без масляного радиатора для замены понадобится 4,2 л. Хочется отметить, что часть масла всегда остается в гидросистеме и трансформаторе и ее невозможно слить при обычной замене. Чтобы выполнить полную смену жидкости в вариаторе применяется метод замещения, с использованием специального оборудования. В этом случае для замены вам потребуется 2,5–3 раза больше масла.

Заключение

В целом, все вариаторы производства Jatco признаны надежными и ресурсными. Однако частые высокие нагрузки, продолжительная езда по дорогам со скоростью свыше 150 км/ч и активные разгоны с места на светофоре могут быстро «убить» даже самую надежную CVT. Основа продолжительной беспроблемной работы агрегата – замена трансмиссионной жидкости строго в срок. Для этого можно использовать материал Nissan CVT NS-3. За четырехлитровую канистру попросят около 4 тысяч рублей (артикул KLE53-00004). Также пересмотрите свой стиль вождения, и многих проблем получится избежать. Главное помнить, что вариатор – коробка передач для городских автомобилей, которая не терпит запредельных и постоянных нагрузок.

Вариатор компании Jatco JF016E/CVT-8

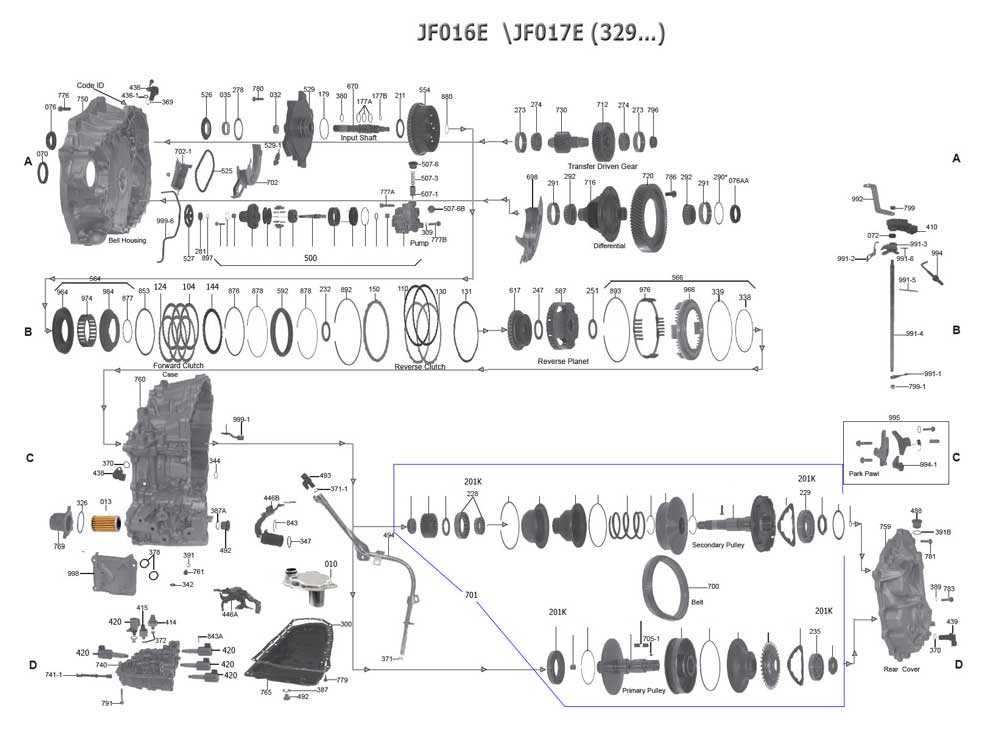

Схема вариатора компании Jatco JF016E/CVT-8
