Самостоятельная замена ремня генератора лада веста

Замена

Снятие

Самостоятельная замена натяжного ролика ремня генератора Лада Веста начинается с подготовки автомобиля. Сперва нужно заглушить двигатель, поставить машину на ручник, после чего поддомкратить ее или установить на подъемник.

Далее требуется снять переднее правое колесо, подкрылок и пластиковый щиток, чтобы добраться до ремня и роликов.

Затем снять ремень генератора, отмеченный №5 на рис. 5-1.

После необходимо выкрутить 2 гайки (№1 на рис. 5-2), а также болты (№5), которыми лонжерон фиксируется к подрамнику (№6), после чего извлечь эти болты. Для работы потребуется вороток, головка на 10 и кольцевой ключ на 13.

Далее выкрутите болт крепления (№3) рамки радиатора (№2) и лонжерона, а после снимите дополнительный правый лонжерон подрамника (№4). Для этого нужны будут вороток и головка на 16.

Когда это сделано, нужно поставить на машину траверсу (№1 на рис. 5-3), которая необходима, чтобы вывесить двигатель.

Крюк траверсы (№2) необходимо завести в проушину (№3) рыма (правого) и вывесить мотор с правой стороны.

Затем в процессе замены натяжного ролика ремня генератора Лада Веста нужно выкрутить и вынуть 2 болта (№1 на рис. 5-4), которыми двигатель крепится к правой опоре подвески мотора. Для работы потребуется трещотка, удлинитель и бита Torx E12.

Далее нужно отпустить крюк траверсы так, чтобы можно было снять ролик со шпильки (№2 на рис. 5-3).

После требуется отвернуть гайку (№1 на рис. 5.1), которой осуществляется фиксация, и снять ролик (№2). Для работы потребуется вороток и головка на 13.

Установка

После снятия изношенной детали, производится установка нового натяжного ролика ремня генератора Лада Веста.

Сперва нужно поставить натяжной ролик (№2 на рис. 5-1) на шпильку, зафиксировав его при помощи гайки (№2), но затягивать сразу не нужно. Для работы необходима трещотка и головка на 13.

Затем требуется приподнять крюк траверсы (№2 на рис. 5-3), за который подвешен двигатель, вкрутить 2 болта (рис. 5-4), которыми мотор крепится к правой опоре подвески. Затягиваются болты с моментом в 53-71 Нм. Для работы – трещотка, бита Torx E12, удлинитель, моментный ключ.

Далее крюк траверсы (№2, рис. 5-3) извлекается из проушины правого рыма (№3), а сама траверса убирается.

Ставится правый лонжерон подрамника (№4, рис. 5-2). Затяжка крепежа (инструменты – моментный ключ, трещотка, головка на 16):

гаек (№1) болтов (№2), фиксирующих лонжерон (№4) к подрамнику (№6) – 18-24 Нм;
болта (№3), которым к рамке радиатора (№2) крепится лонжерон (№4) – 18-24 Нм.

Далее нужно поставить ремень генератора (№5 на рис. 5-1).

Когда все сделано, нужно затянуть гайку крепления натяжного ролика с моментом в 30-36 Нм, для чего нужен вороток, моментный ключ и головка на 13.

На этом самостоятельная замена натяжного ролика ремня генератора Лада Веста завершена. Остается только установить пластиковый щиток, локер и поставить колесо.

Назначение и функции

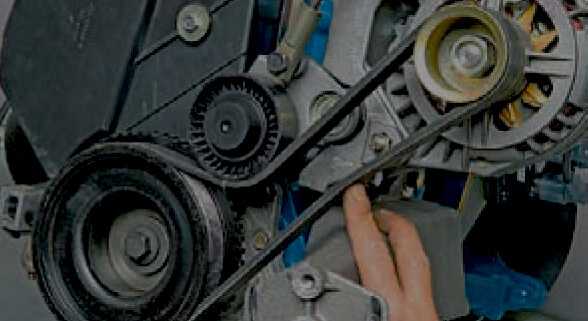

Назначение натяжного ролика ремня генератора заключается в обеспечении бесперебойного функционирования данного узла. Последний, в свою очередь, позволяет обеспечить питание все электрооборудование машины. Натяжение ремня генератора играет важную роль в работе агрегата, поскольку если оно будет недостаточным или избыточным, это приведет к некорректной работе последнего. Чтобы параметр натяжки был оптимальным, на современных машинах используется натяжитель ремня генератора.

Этот элемент обычно имеет простую конструкцию и фиксируется на блоке двигателя благодаря специальному кронштейну.

В конструкцию этого устройства входят:

ролик натяжителя ремня генератора вместе с подшипниковым устройством;
винт крепления ролика натяжки ремня.

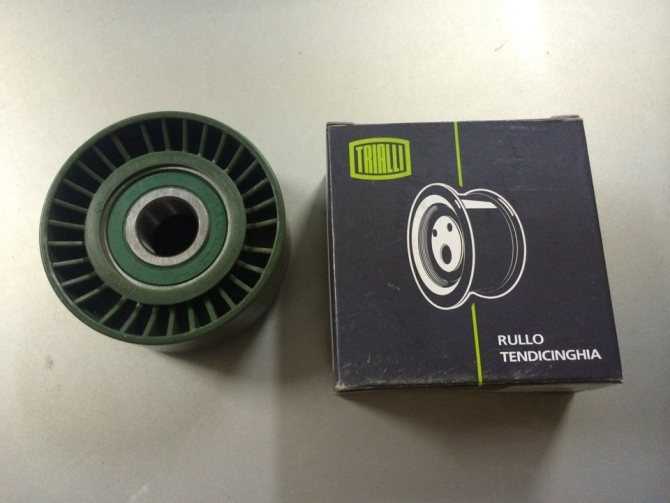

Новый ролик для генераторного узла

Если говорить непосредственно о креплении кронштейна, то этот компонент обычно устанавливается на мотор с помощью нескольких винтов. В зависимости от машины, крепление может осуществляться с помощью шпилек, фиксирующихся гайками. По факту именно натяжной ролик генератора выполняет функцию регулировки степени натяжки.

В зависимости от двигателя натяжной ролик ремня генератора может иметь различия в своей конструкции. К примеру, одним из самых простых вариантов является ролик, в котором центр смещен — такие устройства обычно фиксируются с помощью винта. По этой схеме натяжка ремешка производится во время вращения эксцентрика.

Не менее распространенным вариантом считается устройство, расположенное на описанном выше подвижном кронштейне — в этом случае натяжка осуществляется также болтом. В обоих вариантах рабочее состояние элемента в любом случае нужно контролировать, если вы заметили, что деталь износилась, то ее как можно быстрее нужно поменять. В противном случае можно столкнуться с проблемой износа и полного выхода из строя детали, что приведет к невозможности нормального функционирования генераторного узла.

Самостоятельная замена детали

Процедура замены ременного привода на Веста затрудняется уплотненной компоновкой агрегатов в моторном отсеке. Доступ к ремням ограничивается близко расположенным лонжероном кузова, поэтому требуется демонтаж дополнительных элементов.

Для выполнения работ потребуются:

подъемник или смотровая яма,
дополнительные опоры для удержания силовой установки.

Выполнение работ требует знания конструкции автомобиля, если владелец не обладает навыками ремонта, то рекомендуется передать автомашину в специализированный сервис.

Необходимые инструменты

Набор инструментов, необходимых при замене деталей привода ГРМ на ВАЗ Веста:

торцевой гаечный ключ на 10, 13, 15 и 17 мм;
накидной ключ на 17 мм;
шестигранный ключ размером 5 мм;
головки Torx Т30, Т55 и Е12 и ключ для установки насадки;
гидравлический или механический домкрат;
комплект отверток с плоским жалом;
оригинальный ключ для изменения положения натяжного ролика (допускается применение инструмента для демонтажа стопорных колец);
монтажная лопатка.

Подготовка автомобиля

Открыть капот автомашины и снять декоративную пластиковую крышку.
Снять защитный подкрылок, установленный в арке правого переднего крыла.
Обесточить бортовую сеть, сняв клемму с отрицательного полюса батареи.
Для доступа к точкам крепления нужно поднять автомобиль на домкрате, а затем демонтировать колесо.
Установить предохранительную опору под порог кузова, предотвращающую падение машины при соскальзывании или поломке домкрата.
Отвернуть торцевой головкой на 10 мм болты крепления защитного экрана, расположенного под двигателем.
Ослабить затяжку болта, крепящего шкив на коленчатом валу мотора. Для выполнения операции потребуется помощь второго человека, который нажимает на педаль тормоза.

Если помощника нет, то необходимо выкрутить 3 крепежных болта, а затем снять стартер. Для фиксации коленчатого вала используется отвертка, которая вставляется в зазор между корпусом сцепления и зубчатым венцом на маховике.

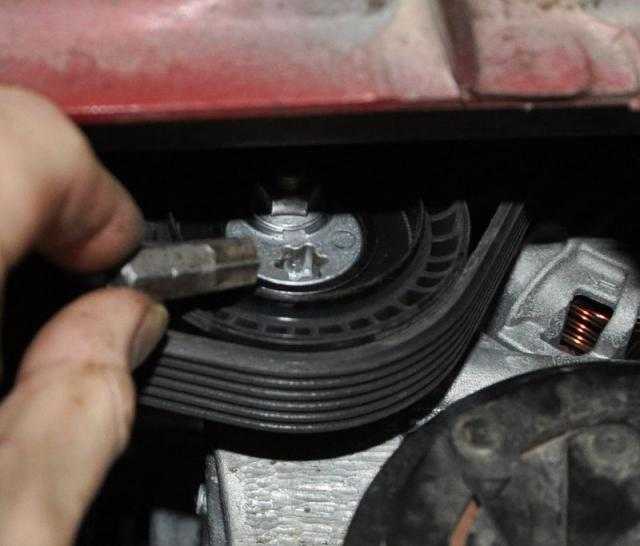

Подставить домкрат под картер мотора, предварительно установив деревянную прокладку, а затем снять крышку ролика натяжения ремня привода вспомогательных агрегатов. Для снижения натяжения используется ключ Torx T55, кронштейн ролика поворачивается по часовой стрелке.

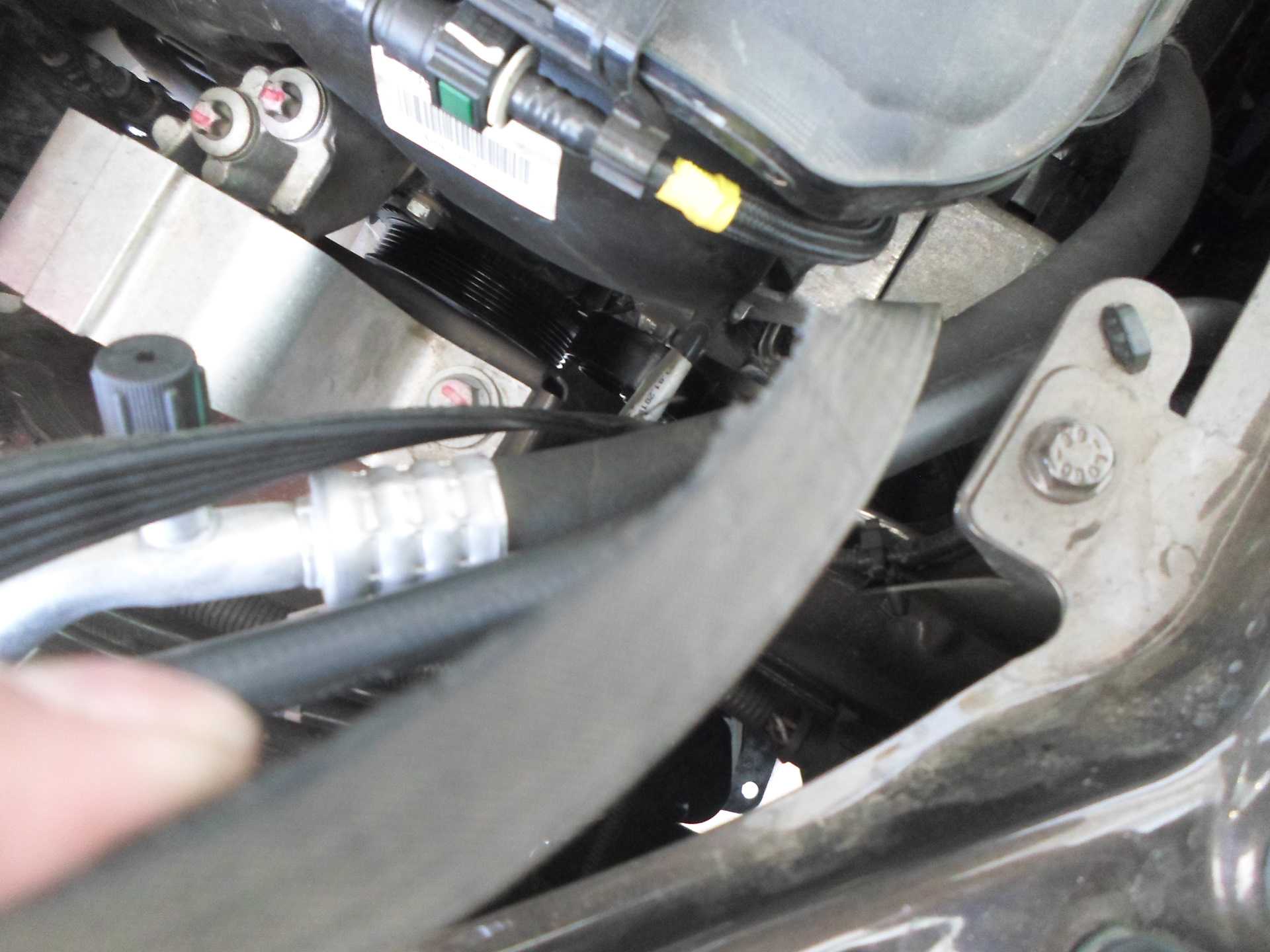

Открутить болты крепления опоры двигателя, силовой агрегат необходимо опустить к земле на 50-70 мм, что позволит демонтировать ролик и удалить ремень со шкивов. Рекомендуется осмотреть детали, в случае износа устанавливается новый комплект (ремень и ролик).

Снятие ремня ГРМ на двигателях ВАЗ 21129 и 21179

Процедура снятия изношенных деталей на двигателе ВАЗ-21129:

Чтобы поменять ремень, потребуется отвернуть 5 болтов, крепящих верхнюю пластиковую крышку, закрывающую привод ГРМ.
Выкрутить болт и снять шкив с коленчатого вала двигателя, под деталью находится направляющий диск, который также снимается с машины. При снятии необходимо контролировать положение шкива, который может повредить датчик положения вала.
Отвернуть 3 болта, фиксирующих нижнюю часть защитного экрана.
Выставить метки газораспределения, провернуть коленчатый вал двигателя при помощи болта с набором дистанционных шайб, вкрученного в носок коленчатого вала. Возможно прокручивание вала при помощи вращения вывешенного колеса при включенной 5 передаче. На шестернях распределительных валов есть метки, которые совмещаются с ответными элементами на задней части защитного кожуха ремня. Для фиксации шестерен распределительных валов используются приспособления из полиуретановых втулок с болтом.
Проверить совпадение метки на шестерне коленчатого вала с ответным ребром на корпусе масляной помпы. Ослабить затяжку болта крепления ролика натяжения, механизм повернется автоматически под усилием натянутого привода.
Стянуть ремень со шкивов, если планируется дальнейшее применение детали, то на ней предварительно наносится метка, указывающая на направление движения при работе. Если планируется замена детали, то одновременно устанавливается комплект роликов (натяжной и промежуточный).
Проверить состояние помпы, при обнаружении люфта подшипников или течи антифриза узел подлежит замене. Перед снятием насоса производится слив охлаждающей жидкости из рубашки двигателя (через специальное отверстие в блоке).

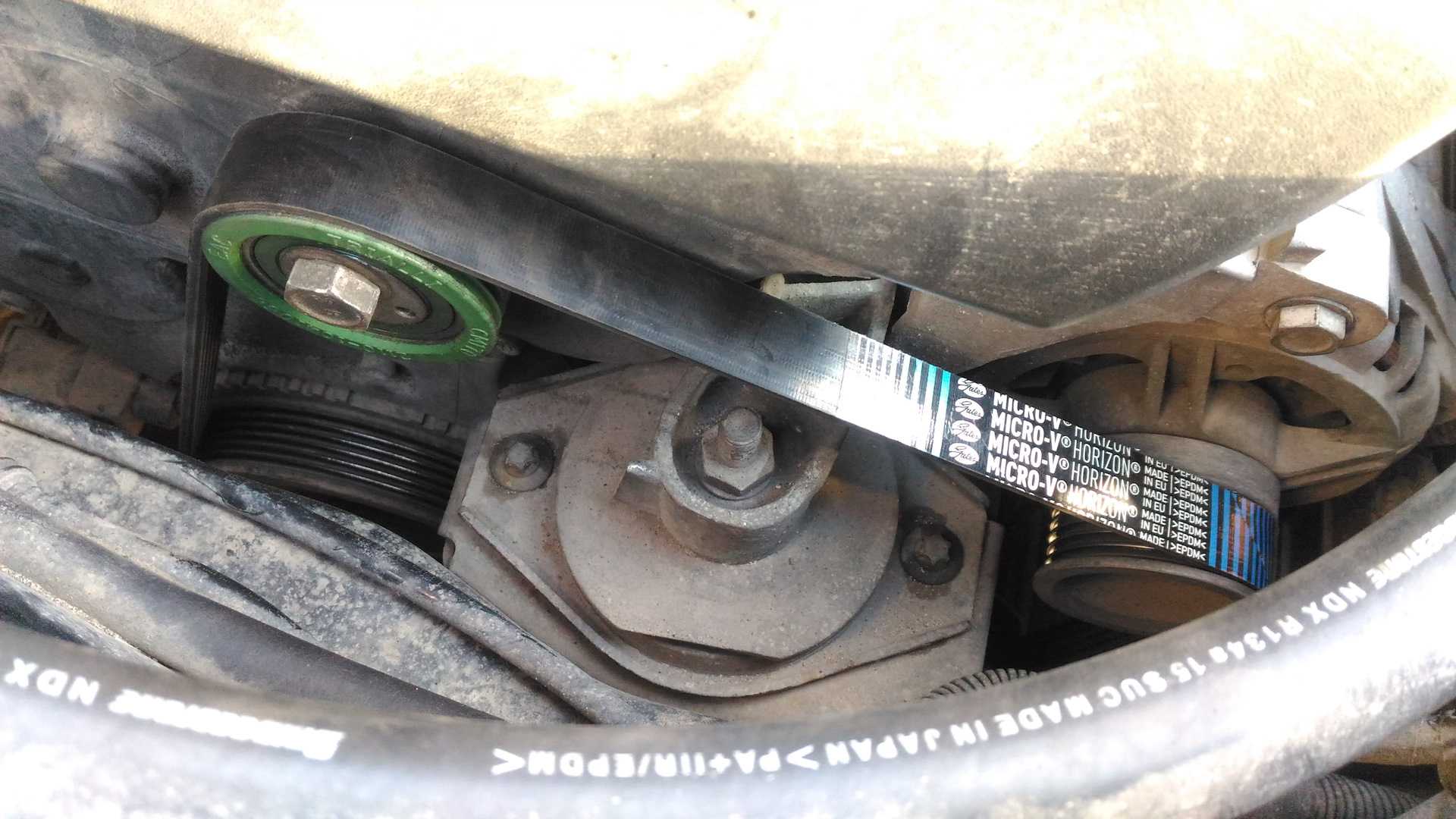

Заводской ремень генератора Лада Веста

Ремень этого узла служит для того, чтобы передавать вращение двигателя внутреннего сгорания к агрегатам. Иногда он может ослабиться, рассохнуться. В таких случаях необходимо менять расходник, даже если пробег не составил 90000 км.

Главный признак изношенности «родного» ремня — особенно неприятный писк либо свист, который может возникать по ряду причин:

загрязнение ремня маслом, тормозной жидкостью или антифризом;
слабое натяжение из-за которого может провисать и растягиваться;
слишком перетянут;
неправильная установка шкив, на которых он вращается;
полный износ подшипника;
сильный износ ремня.

АвтоВАЗ выпускает дополнительные комплектующие для Lada Vesta. Артикул ремня привода вспомогательных агрегатов (ремня генератора) – 8450006328/6РК1039.

Замена ремня ГРМ на Весте с двигателем 11189 (1.6 литра, 8 клапанов)

Порядок действий следующий:

Поставить машину на смотровую яму и поднять рычаг стояночного тормоза. Ослабить гайки на правом переднем колесе.
Снять декоративный кожух двигателя.
Поднять машину на домкрате, установить подставку и убрать домкрат.
Снять колесо.
Снять крышку газораспределительного механизма, выкрутив головкой “на 10” 3 болта.
Ослабить болт, крепящий генератор к кронштейну на блоке цилиндров, сдвинуть в сторону блока и снять ремень генератора.
Совместить метки на шкиве распредвала и ГБЦ, вращая коленвал по часовой стрелке головкой “на 17”. Для облегчения вращения рекомендуется вывернуть свечи.
Застопорить коленчатый вал, засунув отвертку в зубья маховика через отверстие для стартера. Чтобы снять стартер нужно отсоединить силовой провод, открутив гайку головкой “на 13” и выкрутить 3 крепежных болта головкой Torx Е10.
Выкрутить головкой “на 17” с удлинителем из полой трубки болт из коленвала и снять шкив генератора и шайбу под ним.
Ослабить головкой “на 15” на полоборота гайку, фиксирующую натяжительный ролик.
Снять ремень.
Установить новую деталь, надев левую ветвь на шкив водяной помпы и ролик, а затем на шкив распредвала.
Вставить в пазы на натяжном ролике щипцы и повернуть его до совпадения 2 прямоугольных меток и затянуть гайку головкой “на 15”.
Проверить правильность установки, повернув коленчатый вал на 2 оборота. Если метки на шкивах и двигателе не совпали, то переустановить ремень. В противном случае – установить все снятые детали обратно.

Лада Веста: Когда менять ремень ГРМ, периодичность и стоимость ремонта.

В техпаспорте автомобиля предусмотрена замена узла спустя 180 тыс км пробега.

На практике желательно менять привод чаще — через 80-100 тыс км, ведь не всегда деталь соответствует оригинальному производству.

Стоимость замены будет рассчитываться с учетом работы специалистов и стоимости детали. Обычно стоимость работы составляет 3000-5000 руб., а цена детали зависит от производителя.

Так, средняя цена:

CT 1179 (CONTITECH) — от 1000 руб;
5671 XS (Gates) — 3890 руб;
GATES K015631XS 16 кл — 3890 руб;
Bosch 1987949686 (Bosch) — 1360 руб.
Trialli GD770 — 2900;
Lynxauto PK1300 — 2430 рублей за комплект.

Обслуживание двигателя 21129

Для нормальной работы двигателя Lada Vesta и других моделей необходимо регулярно проводить его обслуживание. Для этого:

По преодолению 10000-15000 километров необходимо осуществить замену смазочного материала. Одновременно с маслом выполняется замена масляного фильтра;

После каждых 20000 пробега следует проверить работоспособность свечей зажигания, ремня привода генератора постоянного тока, аккумуляторной батареи, и вентиляции картера;
По достижении автомобилем Lada Xray и других моделей 45000 пробега необходимо проверить работоспособность термостата, эластичность патрубков системы охлаждения и заменить антифриз. Осуществляется замена топливных фильтров;
После 100000 пробега необходимо проверить состояние ремня привода газораспределительного механизма. При наличии повреждений следует установить новый ремень.

Снятие ремня ГРМ

Технология этого этапа зависит от марки двигателя. Рассмотрим возможные варианты с разными силовыми агрегатами.

Комплектация с мотором ВАЗ-21129

Вначале необходимо совместить технологические метки.

Наденьте ключ размером 17 мм на болт шкива.
Вращайте его до совпадения меток на шкиве и на корпусе маслонасоса.

В таком состоянии метки на шкивах двух распредвалов должны совпадать с рисками на крышке.

Зафиксируйте и скрепите шкивы приспособлением. Его индекс по заводской номенклатуре 67.7811-9516. Это нужно для того, чтобы не сбились фазы газораспределения.

Комплектация с двигателем ВАЗ-21179

Совмещение меток аналогично Приоре и некоторым другим «Жигулям». Таким же ключом на 17 мм вращайте болт коленвала до совпадения двух меток.

Отличие работы с этим мотором в том, что для закрепления распредвалов применяется другое приспособление с индексом 67.7811-9704.

Отметьте положение шкивов двух распредвалов по отношению к задней крышки. Это удобно делать цветным маркером.

Для любых комплектаций

Ослабьте ключом 17 мм болт натяжного устройства №1. Снимите дистанционную проставку со шкива коленвала. Используя две отвертки с прямым шлицем, снимите ремень.

Мотор ВАЗ 21129

Расскажем о первой из двух Российских моделей. Есть не мало отличий 129 мотора от 127 приоровского, младшего по модельному ряду. В сравнении с двигателем ВАЗ-11186 при объёме в 1.6 литра обладает мощностью в 106 лошадиных сил. Это отличие обусловлено 16 клапанами вместо 8 в предыдущей версии. В стандартной поставке устанавливают датчики температуры окружающей среды и датчики абсолютного давления.
Характеристики этого двигателя Лада Веста.

Мощность — 106 лошадиных сил, крутится до 5800 об/мин.
Объём — 1.6 л. Установлена сильно модернизированная подвеска самого двигателя.
Тип привода и ГРМ — стандартный зубчатый ремень DOHC.
Характеристики крутящего момента — 148\4200.
Масса мотора- 109.2 кг. Блок цилиндров чугунный
Электронная система зажигания, контролируемая процессором. Добавляет автомобилю динамики.
Тип топлива — неэтилированный бензин с октановым числом 95, но можно и 92.
Питание с помощью системы распределённого впрыска.
До 100 км/ч с 21129 машина разгонится за 12.8 сек.
С 129 мотором Веста потребляет бензина: в городе — 10,2 л, смешанный тип перемещения — 7,5 л, на трассе — 6.2 литра.

Токсичность на уровне, характерном для стандарта Евро 5.

Ходовой ресурс установлен на уровне в 200 тыс. км.

Нововведения по сравнению с конструкцией предыдущей модели отслеживают качество топлива, и не троить в холостом режиме.
Система заслонок регулирует подачу воздуха на разных оборотах, что дает тяги мотору с низов и на верхах.

Изменения в конструкции 129 мотора, способствующие длительной эксплуатации:

— устанавливается блок цилиндров с повышенной жёсткостью, усовершенствованы остальные системы двигателя. В сравнении с прошлыми моделями показывает рост показателей качества и соответствует европейским стандартам качества;

— поршень конструктивно имеет одно кольцо маслосъёмного типа и два тонких компрессионных кольца, что снижает потери качества работы от трения;

— обширные возможности для усовершенствования силового агрегата, тюнингом увеличивают мощность до 145-150 л.с..

Единственные заметные недостатки двигателя 129 — высокий не ровный по тону уровень шума. Может проявляться после длительной эксплуатации и в самом начале. При разрыве ремня ГРМ, как большинство ВАЗовских моторов, страдает от того, что клапаны гнутся.

Инструкция по замене ГРМ на Весте

Произвести работы по замене ГРМ, можно собственными силами, но это трудоемкая работа.

Замена требует необходимого техоснащения и опыта проведения ремонтных работ. В начале установки, настройки ременного привода следует снять его кожух на двигателе, убрав 5 винтов крепления. Убрали кожух снимаем ремень. С помощью ключа «на 17» за болты крепления роликов проворачивается коленчатый вал, чтобы метки распредвалов совпали с метками пластикового кожуха. Поворачиваем до момента, пока шкив коленвала с меткой F не совпадет с меткой Е. Тем же ключом снимается шкив коленвала и шайба ограничителя.

Оставшуюся часть кожуха откручивается шестигранником «на 5»: 2 болта снизу и 3 сверху. Ключом «на 15» откручивается крепежный болт натяжного ролика, после он демонтируется так же, как обводной ролик. На их места одеваются новые ролики. Затем идет установка нового ремня вместо старого. Сначала стоит убедиться, что метки все еще выставлены верно, затем ремень устанавливается на распредвал, протягивается до коленвала с натяжением. За натяжной ролик ГРМ он заводится в последнюю очередь. Съемником для стопорных колец нужно вращать натяжной ролик по достижения совместимости меток. Далее идет сборка.

Признаки неисправности натяжного ролика ремня генератора

Для начала убедитесь в том, что необходима замена ролика натяжителя ремня генератора. Признаки его неисправности перечислены ниже:

генератор не обеспечивает полную зарядку бортовой сети либо она вообще не получает электроэнергию;
со стороны, где находится ремень, слышен звук, похожий на пищание;
слышен гул;
ролик или ремень очень вибрируют при работающей силовой установке;
в ролике присутствует люфт;
ремень изношен с одной стороны.

Некоторые из этих признаков могут означать неисправность элементов, приводящих ролик в действие. Гул и пищание могут свидетельствовать об износе подшипников насоса ГУР, кондиционера или компрессора. Неисправность может заключаться и в самом генераторе.

Устройство и функции генератора

Автомобильный генератор относится к числу вспомогательных устройств, без которых эксплуатация транспортного средства невозможна. Его задача — обеспечить достаточное количество электричества для всех потребителей на машине и зарядки аккумуляторной батареи.

Неисправности приводят к тому, кто АКБ остается без помощника, самостоятельно она может обеспечить движение лишь на короткое расстояние. Во избежание таких ситуаций производителями устанавливается контрольная лампа зарядки АКБ, сигнализирующая о поломке.

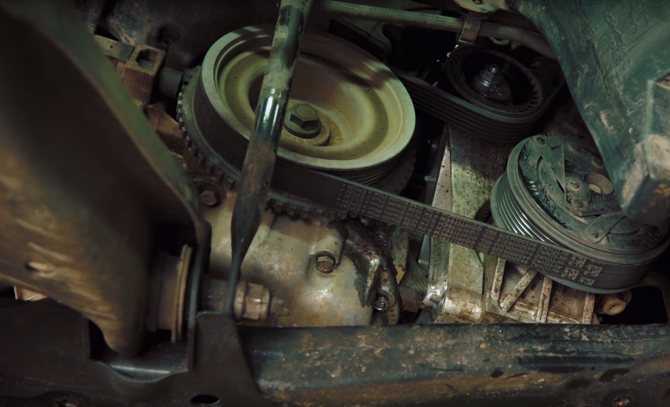

Ремень генератора. Источник фото: https://www.drive2.ru/l/503533995397480550

Генератор представляет собой мини электростанцию, вырабатывающую трехфазный переменный ток. Затем осуществляется преобразование в постоянный, питающий электрическую сеть автомобиля. Работает устройство синхронно с двигателем, приводится в действие поликлиновым ремнем, передающим вращение от коленчатого вала к ротору. Так образуется электродвижущая сила в обмотках статора.

Чтобы собрать такое устройство, требуется более 20 деталей. Основные узлы:

Ротор. Представляет собой электромагнит, обмотка которого расположена вокруг вращающегося вала. Контакт между ними обеспечивают графитовые щетки.
Статор. Это 3 неподвижные обмотки, изготовленные из меди. Они намотаны на магнитный сердечник и соединены друг с другом.
Реле регулятор. Его функция — контроль напряжения на выходных клеммах на уровне 13,5 В. На реле возложены функции защиты от перегрузок. Более сложные конструкции имеют встроенный датчик температуры, с помощью которого обеспечивается подача более высокого напряжения в зимнее время. При низкой температуре потребление электроэнергии в авто увеличивается. Устанавливается на корпус с применением специального щеткодержателя, либо внутри генератора в одном блоке вместе с щетками.
Выпрямитель (диодный мост). В его функции входит преобразование переменного сигнала в постоянный ток.
Корпус. Изготавливается из легких металлов или их сплавов для снижения веса. Поскольку работающий генератор подвержен нагреву, в корпусе имеется множество вентиляционных отверстий, обеспечивающих охлаждение устройства воздушными потоками.

Дополнительно предусмотрена крыльчатка, лопасти которой вращаются вместе с ротором и обеспечивают более эффективное охлаждение, увеличивая поток воздуха.

Замена

Снятие

Затем снять ремень генератора, отмеченный №5 на рис. 5-1.

Крюк траверсы (№2) необходимо завести в проушину (№3) рыма (правого) и вывесить мотор с правой стороны.

Установка

гаек (№1) болтов (№2), фиксирующих лонжерон (№4) к подрамнику (№6) – 18-24 Нм;
болта (№3), которым к рамке радиатора (№2) крепится лонжерон (№4) – 18-24 Нм.

Далее нужно поставить ремень генератора (№5 на рис. 5-1).

Важность уровня натяжки ремней

Степень натяжения ремня в данной ременной передачи является ответственным параметром, который желательно регулярно контролировать автовладельцам. При значительном ослаблении возникает риск проскальзывания по профилю шкива, ведь вращение передаётся благодаря силе трения. Из-за малого натяга коэффициент трения снижается, а выработка напряжения оказывается ниже установленной производителем авто нормы. Вследствие малого вольтажа возникают негативные факторы:

недостаток зарядки аккумуляторной батареи;
бортовая электросистема испытывает дефицит напряжения;
включенные в цепь электроприборы функционируют с повышенной нагрузкой, что негативно сказывается на их эксплуатационном ресурсе.

Автомобилистам также не стоит сильно натягивать ремешок. Подобные действия также не принесут позитива. Большое усилие заканчивается быстрым износом, а также нередко приводит к обрыву передачи в неожиданный момент. Большое усилие натяга отрицательно сказывается на работе подшипников, которые должны быть установлены на выходном валу генератора и на выходном валу коленвала. Превышение оптимальной нагрузки ускоряет их выработку. Длительное функционирование в экстремальных условиях снижает их ресурс.
