Система впуска воздуха двигателя 21129 с контроллером м86евро-5

Характеристики мотора 11186

Проекту «народного автомобиля» по бюджетной стоимости для рядового пользователя LowCost серьезно помешал экономический кризис. Для комплектации Lada Granta Стандарт технические характеристики существующего ДВС 11183 были достаточными.

Однако для комплектаций Норма и Люкс был необходим более мощный ДВС, поэтому руководство АвтоВАЗ, не имея достаточного финансирования на проект нового мотора, вышло из положения следующим образом:

  • базой для ДВС 11186 стала существующая версия 21114;
  • для снижения себестоимости поршни американского производителя Federal Mogul были заменены отечественной продукцией подходящего типоразмера;
  • изготовителем была изменена маркировка движков, но больше конструкционных изменений не вносилось.

Поршень 11186 меньше, чем 11183

В отличие от 11183 поршень мотора 11186 при обрыве ремня ГРМ гнет клапана, однако эксплуатационные характеристики улучшены:

Изготовитель АвтоВАЗ
Марка ДВС 11186
Годы производства 2011 – …
Объем 1598 см3 (1,6 л)
Мощность 64,2 кВт (87 л. с.)
Момент крутящий 140 Нм (на 3800 об/мин)
Вес 140 кг
Степень сжатия 10,5
Питание инжектор
Тип мотора рядный
Впрыск электронный многоточечный
Зажигание электронный блок
Число цилиндров 4
Местонахождение первого цилиндра ТВЕ
Число клапанов на каждом цилиндре 4
Материал ГБЦ сплав алюминиевый
Впускной коллектор пластиковый ресивер, дроссельная заслонка электронного типа
Выпускной коллектор объединен с катализатором
Распредвал от 11183
Материал блока цилиндров чугун
Диаметр цилиндра 82
Поршни облегченные
Коленвал высокопрочный чугун, масляные каналы
Количество подшипников коренных 5
Ход поршня 75,6 мм
Горючее АИ-95
Нормативы экологии Евро-4
Расход топлива трасса – 5,7 л/100 км

смешанный цикл 7,3 л/100 км

город – 8,5 л/100 км

Расход масла максимум 1 л/1000 км
Моторное масло для 11186 5W-30 и 10W-30
Объем масла моторного 3,5 л
Температура рабочая 95°
Ресурс мотора заявленный 150000 км

реальный 300000 км

Регулировка клапанов шайбы между кулачками распредвала и толкателями
Система охлаждения принудительная, антифриз/тосол
Количество ОЖ 7,8 л
Помпа крыльчатка из полимера
Свечи на 11186 BPR6ES, А17ДВРМ
Зазор между электродами свечи 1,1 мм
Ремень ГРМ 163 зуба, шаг 8 мм, ширина ремня 26,7 мм
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр номер по каталогу 90915-10001

замена 90915-10003, с обратным клапаном

Маховик от 2110, стальной венец, надетый на чугунное тело
Болты крепления маховика коробка МТ – М10х1,25 мм, длина 26 мм, проточка 11 мм

коробка АТ – М10х1,25 мм, длина 26 мм без проточки

Маслосъемные колпачки код 90913-02090 впускные светлые

код 90913-02088 выпускные темные

Компрессия 13 бар
Обороты ХХ 650 – 750 мин-1
Усилие затягивания резьбовых соединений свеча – 18 Нм

маховик – 62 – 87 Нм

болт сцепления – 19 Нм

крышка подшипника – 68 Нм (коренной) и 53 (шатунный)

головка цилиндров – три стадии 29 Нм, 49 Нм и 90°

Поскольку гидрокомпенсаторов зазора клапанов мотор не имеет, для пользователя практически не актуально, какое масло выбрать по производителю ГСМ. Подходят и отечественные, и зарубежные фирмы, например, ZIK, Лукойл, Mobil, Роснефть. С другой стороны, актуальна информация, какое масло лить в двигатель по вязкости:

  • для регионов РФ производитель рекомендует всесезонные масла 10W40, 5W40 и 15W30;
  • допускается синтетическая и полусинтетическая смазка;
  • минеральное масло лучше не применять.

Для снижения температурных нагрузок на клапаны схема двигателя предусматривает форсунки, впрыскивающие масло на их поверхность. В отличие от самодельных каналов форсунки срабатывают только при увеличении давления, то есть во время нагрева смазки от интенсивных нагрузок. Масло не попадает в картер, не вызывает в двигателе повышенного износа прокладок.

Описание устройства мотора 2ar fe

Мотор модификации 2AR FE имеет восемь противовесов. Они установлены со смещением на десять миллиметров ближе к выпуску. Посредством коленвала вступают в действие два балансирных вала. Поршни облегчены, а пальцы поршней сделаны специально плавающими.

Головка блока цилиндров имеет два распределительных вала. Диаметр каждого цилиндра равен 900 мм. А ход поршня зависит от модели двигателя 2AR FE. Поэтому он варьируется от 89 мм до 98 мм.

В ГБЦ находится система изменения фаз газораспределения Dual VVTi на впуске и выпуске. Корректировка Dual VVTi происходит следующим образом:

  • на впуске – 40 градусов;
  • на выпуске – 50 градусов.

В действие распредвалы приводит цепь от ГРМ. Впуском управляет двухступенчатый впускной коллектор. Его выпускает компания ACIS, а на выпуске устанавливается коллектор из нержавейки. Привод ГРМ смазывается отдельно посредством установленного насоса.

Внимание! В версии 2AR FSE степень сжатия была увеличена до 12, установлена ГБЦ другого вида. Используется новый впрыск DS4

Также установлен новый компьютерный блок управления.

В зависимости от модификации варьируется крутящий момент, измеряемый в Нм, а также расход топлива на 100 км. Например, расход топлива в стандартной версии двигателя 2ARFE с автоматической коробкой передач имеет следующие цифры:

  • по трассе расходует топлива минимально – 5,8 л;
  • при движении по городу потребление увеличивается до 11 литров;
  • если машина двигается в смешанном режиме, то расход понижается до 7,8 литров на 100 км.

Различные модификации относятся к одному и тому же экологическому классу – Евро 5. Система охлаждения у двигателя 2AR FE классическая. Установлен холодный термостат и насос, который приводится ремнем от навесного оборудования.

Для лучшего охлаждения в рубашке используют специальную проставку. Она помогает одинаково по поверхности распределять термическую нагрузку.

Двигатель 2AR FXE отдельная модификация, созданная специально для гибридных машин. Работает по циклу Аткинсона и имеет степень сжатия равную 13.

Впрыск горючего распределенный и секвентальный. Используются свечи зажигания тонкие и иридиевые. Генератор имеет сегментный проводник. Запуском управляет стартер с мощностью в 1,7 кВт. Теперь в нем вместо обмотки возбуждения стоят постоянные магниты.

Двигатели серии 2AR FE требуют к себе постоянного внимания. Они не любят перегрева, так как алюминиевая головка блока цилиндров сразу деформируется. А также опытные механики рекомендуют менять смазывающее средство один раз в 7 000 километров.

Электровентилятор системы охлаждения двигателя

Контроллер управляет блоком реле включения электровентилятора системы охлаждения двигателя.

Электровентилятор включается и выключается в зависимости от температуры двигателя.

Электровентилятор работает в двух режимах — с максимальной скоростью и с пониженной скоростью.

Пониженная скорость электровентилятора включается при температуре охлаждающей жидкости выше 102 °С, а также при наличии в памяти контроллера кодов неисправностей ДТОЖ или при работающем кондиционере.

При этом управление блоком реле электровентилятора осуществляется с контакта «Х1.1/Н2» контроллера.

Пониженная скорость электровентилятора выключается после падения температуры охлаждающей жидкости ниже 98 °С.

Максимальная производительность электровентилятора включается при температуре охлаждающей жидкости выше 103 °С, а также при высоком давлении хладагента в магистрали как при работающем кондиционере, так и неработающем кондиционере.

При этом управление блоком реле электровентилятора осуществляется с контакта «Х1.1/Н3» контроллера.

Максимальная производительность электровентилятора выключается после падения температуры охлаждающей жидкости ниже 98 °С.

Рено-Ниссан HR16DE

Этот двигатель имеет достаточно давнюю историю и был создан в 2004 году на основе силового агрегата Renault K4M. Основной целью разработки было повысить КПД и внедрить передовые технологии – автоматическое изменение газораспределительных фаз, цепной привод ГРМ, газовращатель на впускном валу, и др.

Двигатель зарекомендовал себя как неприхотливый и надежный, что обусловило его выбор для комплектации ВАЗовских XRay.

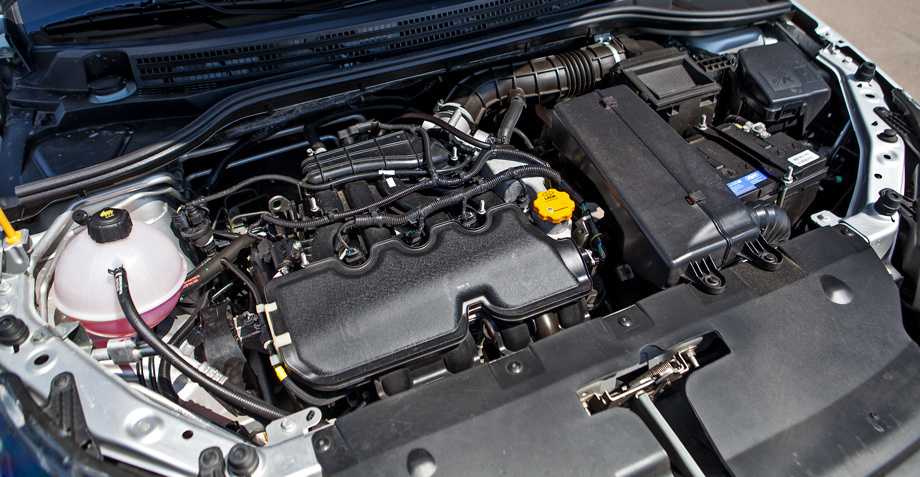

Так он выглядит под капотом:

В 2015 году на АвтоВАЗе была освоена сборка этих двигателей, и уже в конце года им оснастили новый хэтчбек Lada XRay. Известно и о планах установки данного ДВС на «Весту».

Блок цилиндров двигателя – алюминиевый. Мотор развивает мощность до 110 сил, при объеме 1.6 л.

Эксплуатационные характеристики

8-клапанная силовая установка Приоры отличается следующими показателями:

  • внутренняя ёмкость рабочего пространства цилиндров составляет 1.597 л;
  • двигатель способен достигать мощности, равной усилиям 90 лошадей;
  • внутри цилиндра диаметром 82 мм движется поршень с рабочим ходом 75.6 мм;
  • коленчатый вал вращается со скоростью 850 об/мин;
  • автомобиль с таким мотором потребляет 8.5 л бензина на 100 км при езде по городу. Движение по открытой трассе характеризуется расходом в 5.7 литра;
  • силовой агрегат позволяет развивать машине с 8-клапанным двигателем скорость до 167 км/час.

Недовольные результатом своей разработки, производители решили усовершенствовать технические параметры мотора для Лады Приоры. Так был создан четырёхцилиндровый агрегат с 16 клапанами.

Отечественные 16-клапанные моторы

Маленькое предисловие. Сталкиваясь с 16-клапанными ВАЗами на бытовом уровне, запомните, что такие авто всегда комплектуются 14 дюймовыми колесными дисками, так как спереди стоят увеличенные вентилируемые тормозные диски.

Итак, «шестнарь» произошел от 8-клапанного двигателя. В статьях можно встретить упоминания, что ВАЗ хотел создать мощный и экономичный мотор, так вот, «шестнарь» никогда не будет экономичнее восьмиклапанного двигателя. Расход 16-кл. мотора 7.5 — 10 литров, в зависимости от динамики.

Первым мотором из линейки был 21120 (далее 120-й ). Объем полтора литра, оснащен модулем зажигания, клапана гнет. Визуально отличается литым впускным коллектором. Был разработан для автомобилей 2110-2112, устанавливался в различные модификации вроде «Премьер» и 2112 в кузове двухдверный хэтчбэк. В серию пошел в 1996 году и устанавливался на машины до 2004 года. Если уже в наше время вы приобретаете машину с таким мотором, то, скорее всего, он уже пережил ремонт и на нем установлена «безвтыковая» поршневая.

В 2004 году 120-й мотор был заменен новым с индексом 21124 (далее 124-й ). Кроме автомобилей десятого семейства, он устанавливался компанией «Супер-авто» на ВАЗ 2113 и ВАЗ 2114.

В этом двигателе не гнет клапана, благодаря проточкам на поршнях, в это его основное отличие от предшественника. Отличить его легко по пластиковому впускному коллектору. Кроме того, модуль зажигания заменен индивидуальными катушками на каждый цилиндр. Объем двигателя повышен до 1.6 литра.

Многие люди называют этот мотор самым сбалансированным в линейке ВАЗ, и, думается, это правда. Его ресурс 200 тысяч минимум, если ездить «без фанатизма».

В 2007 десятое семейство ушло с конвейера (машинокомплекты в наказание сосланы на Украинский завод «Богдан») и в свет вышла «Приора». Этот «прорыв» в машиностроении оснастили 21126 мотором ( 126-й ). Его оснастили облегченными шатунами, поршнями, вкладышами, и прочими деталями, что сделало его ресурс меньше, чем у 124 мотора. В целях повышения мощности проточки на поршнях убраны и клапана на этом моторе загибает.

21128 или 128-й мотор был создан фирмой «Супер-авто» и ставился на Приоры и 2110-2112, которые выпускались данной фирмой. Это наследник 124-го мотора, объем двигателя повышен до 1.8 литра, что негативно сказалось на ресурсе. На практике я видел один такой автомобиль, который при пробеге 90 тысяч километров страдал сильным жором масла. Этот двигатель получил много негативных отзывов.

В 2013 году появился 21127 или 127 -й мотор, мощность в нем повышена до 106 лошадиных сил, установлен регулируемый впуск воздуха через ресивер, произошел отказ от ДМРВ в пользу ДАД (датчик абсолютного давления) и ДТВ (датчик температуры воздуха). Клапана в этом моторе загибает.

И последнее творение, которое мы рассмотрим это 11194 двигатель. Имеет объем 1.4 литра, устанавливался на Калины. В свое время я поездил на такой Калине, и смысл такого двигателя мне не понятен, едет он точно так же как и 8-клапанный. Отзывы оставляют желать лучшего, а за неоправданный жор масла двигатель прозвали «легендарный калиномотор», конечно же, не без сарказма.

Мы кратко рассмотрели «шестнари» от ВАЗ. В этой статье я не затрону современные моторы Вест и прочих творений АВТОВАЗ, если честно, то пропадает интерес изучать поделки альянса французов и японцев.

Если статья была интересна, то поставьте палец вверх и подпишитесь на канал.

Источник

Установка и настройка ременного привода на Lada Vesta

Наладка приводного механизма должна проводиться на холодном двигателе, чтобы температура охлаждающей жидкости была на уровне не более 35°C.

Комплектация с агрегатом ВАЗ-11189

  • Установить ремень (№6) на шкив коленвала (№1).
  • Натягивая обе ветви привода, завести одну ветвь на шкив помпы (№2) и автонатяжителя (№4).
  • Натягивая ветвь «а», одеть ременной привод на шкив распредвала (№5).
  • Зафиксировать гайку (№4) крепления автонатяжителя при помощи головки «на 15», прикладывая усилие 5 Нм.

Комплектация с агрегатами ВАЗ-21129 и ВАЗ-21179

Перед заменой ремня ГРМ на новом седане Лада Веста обратите внимание, чтобы все метки полностью совпадали. Если метки «F» и «E» не совпадают, то нужно ключом «на 17» провернуть болт демпфера коленвала и добиться их совмещения

Установка ременного привода осуществляется в следующем порядке:

  • Шкивы распредвалов №5 и№6.
  • Опорный ролик №7.
  • Автоматический натяжитель №3.
  • Шкив водяной помпы №2.
  • Шкив коленвала №1.

Регулировка натяжителя

Для регулировки понадобится спецключ или щипцы для стопорных колец. Ключ вставляется в пазы на пластине, после чего делается поворот против часовой стрелки до упора. После этого натяжитель нужно вращать по часовой стрелке до тех пор, пока метки на нем не совпадут. Осталось головкой «на 15» затянуть болт натяжителя с моментом 30-36 Нм.

Теперь можно убрать приспособления, фиксирующие шкивы распредвалов. Для проверки настроек необходимо ключом «на 17» провернуть коленвал на два оборота. После этого метки «А» и «В» должны по-прежнему совпадать, если нет, то процедуру натяжки ремня следует повторить.

Полезные советы

Чтобы облегчить процесс ремонта в темном гараже, может приходиться фонарик для создания дополнительного освещения. Для охлаждения мотора автовладельцы используют охлаждающий встроенный вентилятор, для чего предварительно отключается разъем с температурным сенсором, находящийся неподалеку от термостата. Регулировка на более современных моделях Lada Granta не производится, чтобы усовершенствовать работу автомобиля, необходима только замена клапанов на Гранте с 16 клапанами.

Более подробно разобраться с процессом регулировки поможет видео с пошаговой инструкцией.

Слабые места двигателя ВАЗ 21126

Термостат системы охлаждения двигателя. Периодически возникают проблемы из-за зависания клапана термостата. Если это происходит зимой, то двигатель не прогревается, летом же наоборот может произойти перегрев. Основными причинами неисправности являются отложение накипи или загрязнение. Проще заменить термостат чем пытаться прочистить перепускной клапан от загрязнений.

Датчики управления двигателем. Приходят в нерабочее состояние вне зависимости от пробега и условий эксплуатации. Также возможен их выход из строя из-за колебаний напряжения в сети или короткого замыкания.

Дроссельная заслонка. Нестабильная работа двигателя в частности на холостом ходу говорит нам о проблемах с дроссельной заслонкой. Необходимо периодически убирать с дроссельной заслонки грязь (через 20 000 км) от некачественного топлива и своевременно менять топливный фильтр.

Прокладка головки блока цилиндров. Если на свечах появился достаточный нагар, начало подтекать масло из блока или стал смешиваться антифриз с маслом – это свидетельствует нам о возможном пробитии прокладки головки блока цилиндров. Причин может быть много, но основные две: банальный перегрев двигателя и нарушение момента затяжки болтов во время соединения блока с головкой.

Катушки зажигания. Как показывает практика эксплуатации, самые проблемы катушки зажигания третьего и четвертого цилиндров. При их выходе из строя двигатель либо сразу глохнет, либо начинает троить. Влага в шахте катушки или сильный мороз могут повредить её.

Радиатор обогревателя салона (печки). Это одна из самых встречающихся проблем, когда водитель замечает, что антифриз начинает уходить. Причина кроется в повышении давления на угловых швах радиатора откуда собственно говоря и начинается течь. Поэтому увидев с утра лужицу красной жидкости возле левого колеса вы скорее всего столкнетесь именно с этой поломкой.

Водяной насос (помпа). Шум с правой стороны двигателя укажет нам на возможное разрушение подшипника помпы. Разрушился подшипник, жди разрушения сальника и протекания антифриза, но уже под правое колесо. Поэтому при первом шуме подшипника насос, как правило, стараются сразу же заменить.

Регулятор холостого хода (РХХ). Бывают к сожалению такие моменты, что водитель начинает замечать скачки оборотов двигателя на холостом ходу, причина здесь – регулятор холостого хода. Причём признаки данной поломки внешне схожи с проблемой дроссельной заслонки. Признаков данной неисправности можно выделить несколько: резкая смена частоты вращения коленчатого вала на холостом ходу и самопроизвольная остановка двигателя во время нажатия на педаль газа на холостом ходу. Причинами служат разрывы контактов в РХХ и разрушение вследствие износа направляющей иглы.

Гидрокомпенсаторы клапанов. Никаких фатальных нарушений в работе мотора этот стук кроме повышенного износа распредвала не принесет, но сам факт его наличия многих автолюбителей приводит к нервному срыву. Причин, как обычно, несколько, это износ плунжерных пар, несвоевременная замена масла, забивание масляных каналов и перелив масла. Простое соблюдение инструкции производителя поможет существенно сократить риск появления этой неисправности.

Ремень ГРМ. Ресурс ремня 30 000 — 50 000 км. Во избежание загиба клапанов требуется следить за состоянием ремня и производить его замену в комплекте с роликами. Кроме того, рекомендуется заменить родные поршни на поршни с большими лунками для клапанов, что предотвратит встречный удар поршней и клапанов (безвтыковые).

Собираем механизм обратно

Этот процесс производится в противоположном прошлому направлении. В первую очередь еще раз гляньте, что метки находятся в нужном положении. После этого устанавливаете новый натяжитель, а поверх шестерен накидывается свежий ремень ГРМ. Начинайте снизу, двигаясь вверх поддерживайте ремень натянутым и наденьте на шестерни распределительных валов.

Натяжение регулируется роликом, сбоку которого есть два отверстия. В них удобно вставлять круглогубцы или специальную регулировочную вилку. Выставив натяжение затяните болт ролика со средним усилием. Проверьте правильность монтажа пару раз провернув ключом коленчатый вал. Выполните пару полных оборотов вала и посмотрите, чтобы метки четко совпадали.

Теперь предстоит поставить на место генератор, при этом не забудьте, что натяжительного механизма здесь нет. Поэтому сперва придвиньте генератор к двигателю и наденьте на него ремень. На шкив вала он надевается частично, после чего вал проворачивается и ремень становиться на место. По аналогии с тем, как это делалось с цепью на старых велосипедах, ничего сложного. Далее собирайте в обратном порядке и запускайте мотор для проверки. На 16-ти клапанном двигателе алгоритм такой же, за исключением того, что роликов ставиться два, плюс еще и обводные ролики ставить нужно.

При проведении работ обратите внимание на чистоту в узлах распределительного механизма, осмотреть места, в которых может наблюдаться течь масла. Если таковая есть — устраните, чтобы в будущем проблем не было

При монтаже протрите трущиеся поверхности от пыли и грязи, удалите остатки старого ремня, нередко там остаются куски резины, черный порошок от работы резины. Не поленитесь и протрите блок двигателя, чтобы в случае чего быстро заметить начинающиеся неполадки.

Типы и характеристики двигателей калины, их плюсы и минусы

На калинах устанавливают различные типы двигателей, самым первым ставился обычный 8 клапанный с рабочим объемом 1.6 литра под номером 11183, после него начали устанавливать двигатели 11194 с меньшем объемом 1.4 но с 16 клапанами, на более дорогих машин таких как Калина Спорт устанавливают еще приоровский двигатель под номером 21126 у которого объем 1.6 и 16 клапанов.

В 2012 году Автоваз запустил в производство новый двигатель под номером 21116 с 8 клапанами и объемом 1.6, основное отличие от 11183 это облегченная поршневая (за счет нее увеличилась мощность, но двигатель стал втыковым). Пока данный двигатель устанавливается только на гранте, которая пришла взамен калине седан, но думаю в будущем будет устанавливаться и на калинах.

О двигателях для LADA Kalina

Небольшое семейство автовазовских автомобилей Lada Kalina появилось в 2008 году и включает в это понятие седан, универсал и хэтчбек. Модель создали на основе ВАЗ 2108 и многие агрегаты, в том числе и двигатели, позаимствованы именно у него.

Двигатель ВАЗ 21114/11183 1,6л (2114 1.6)

Силовой агрегат ВАЗ 21114/11183 стал эволюционным развитием 1,5-литрового мотора 2111, но с завышенным блоком цилиндров, увеличенным ходом поршня, за счет чего вырос до 1,6 литра объем всего двигателя.

В новом моторе повысились эко-нормы, а также его можно назвать надежным и некапризным, в отличие от базового 2111-го. Отмечены преимущества в плане тяги и эластичности.

Двигатель распознают под несколькими названиями: 21114, 11183, 2114 и мотор-калина, но разница состоит лишь в месте сборки.

Инжекторный рядный мотор ВАЗ 21114/11183 на четыре цилиндра получил верхнее расположение распредвала и ременной привод ГРМ.

Отсутствие гидрокомпенсаторов вынуждают периодически корректировать клапаны.

При обрыве ремня клапане не гнутся, в спортивной версии распредвала такой шанс есть.

Недостатки в целом такие же, как и у ВАЗ 2111, то есть те же шум и дизеление, троение, нестабильность температуры и прочее. 3

Двигатель ВАЗ 11194 1.4 16V

Силовой агрегат ВАЗ 11194 на 16 клапанов стал упрощенным вариантом двигателя «приора» и эволюцией ВА 21083 в доработанной версии.

В отличие от базового мотора ВАЗ 11194 1.4 16V отличается объемом, мощностью и худшим крутящим моментом.

Ресурс двигателя вырос по сравнению своих предшественников на 50 тысяч километров и достигает 200 тыс. км.

В технической части изменились поршни, уменьшившись в диаметре до 76,5 мм, что позволило уменьшить объем мотора и камеры сгорания. Такая идея преобразования привела к тому, что момент на низах пропал и двигатель едет лишь с 2000 об/мин и требует постоянного крутящего момента.

При обрыве ремня ГРМ гнутся клапана, разваливаются ролики и если заклинит помпу, то слетает ремень ГРМ, что приводит к дорогостоящему ремонту.

Не лишен ВАЗ 11194 различных шумов и стуков, проблем с температурой, плавающих оборотов и прочего. На сегодняшний день двигатель ВАЗ 11194 1.4 16V снят с производства. 2

Двигатель Приора 21126 1.6 16 клапанов

Силовой агрегат 21126 стал продолжением ВАЗ 21124, но с более легкой ШПГ марки Federal Mogul. Лунки клапанов уменьшились, ременной привод ГРМ получил электрический натяжитель. Поверхность блока цилиндров качественно обработана, и хонингование производится с жесткими правилами Federal Mogul.

Инжекторный двигатель 21126 1.6 на 4 цилиндра получил верхнее расположение распредвала и ременной газораспределительный механизм.

К недостаткам двигателя причисляют потерю мощности, неустойчивую работу и проблемный ремень ГРМ. Виновниками таких неисправностей являются изъяны в давлении топлива, плохая работа ГРМ, дефекты датчиков, дроссельной заслонки и подкачка воздуха шлангами.

При обрыве ГРМ загибаются клапаны.

Потеря производительности обнаруживается при низкой компрессии в цилиндрах.

Плавающие обороты может исправить чистка дроссельной заслонки или заменить датчик положении ДЗ.

Шум и стуки характерны для всех ВАЗовских моторов и проблемы заключаются в гидрокомпенсаторах, шатунных и коренных подшипниках или поршнях.

Вибрации двигателей возникают при дефектах высоковольтных проводов или РХХ.

При всех своих недостатках двигатель Приора 21126 1.6 16 клапанов считается одним из лучших российских агрегатов для комфортной езды по городу.

Источник

Про двигатель ВАЗ-21126 (98 л.с)

Тип бензиновый (АИ-95)
Объём 1597 см3
Максимальная мощность 72.2 кВт (98 л.с.), при 5600 об/мин
Максимальный крутящий момент 145 Н·м, при 4000 об/мин
Конфигурация рядный, 4-цилиндр.
Цилиндров 4
Клапанов 16
Макс. скорость 192 км/час
Экологические нормы Евро 4
Диаметр цилиндра 82 мм
Ход поршня 75,6 мм
Система питания распределенный впрыск топлива с электронным управлением

Двигатель с гидротолкателями клаппанов, 4 клаппанами на цилиндр, а также оптимизированным КШМ в отношении массы, механических потерь и долговечности. Ресурс двигателя увеличен до 200 000км. пробега. Для обеспечения ресурса введены: автоматический натяжитель ремня привода ГРМ, металлические прокладки газопроводов и ГБЦ, оригинальные сальники коленчатого вала, модернизированный водяной насос. Труба приемная глушителя с нейтрализатором в сборе оригинальной конструкции с уменьшенным гидравлическим сопротивлением.

«Слабым местом» двигателя считаются: опорный и натяжной ролики и помпа. (в случае их разрушения/заклинивания происходит обрыв ремня). По отзывам автолюбителей двигатель ВАЗ-21126 существенно лучше ВАЗ-21124, и единственный его недостаток — в случае обрыва ремня ГРМ клапана гнет клапана.

Меняем трубки (шланг) магистрали привода заслонки коллектора

Родной шланг вакуумного привода заслонки коллектора после 35 тысяч пробега.

Вступление было довольно длинное, но устранение причины большинства неисправностей при работе двигателя на средних оборотах на Лада Веста довольно примитивно — замена трубки привода заслонки впускного коллектора.

Что и зачем нужно для работы

Для этого нам пригодится нехитрый набор инструментов и расходников:

  1. Силиконовый шланг вакуумного октан-корректора привода трамблера от классических Жигулей. Его цена около доллара.

  2. Пинцет с загнутыми рабочими кончиками.
  3. Бита Torx T30, чтобы открутить винты резонатора.
  4. Головка для откручивания катушек зажигания на 8.

Как поменять шланг привода заслонки коллектора на Весте

Красным помечены три шланга, которые подлежат замене

Для замены шланга используем проверенный алгоритм:

  1. Снимаем минусовую клемму аккумулятора.
  2. Снимаем резонатор фильтра.
  3. Снимаем декоративную накладку двигателя.
  4. Откручиваем 1-2-3-ю катушки головкой на 8. А здесь находится обратный клапан.
  5. Снимаем главный шланг с правой и левой сторон, отведя его из-за кронштейнов.
  6. Перед второй катушкой установлен обратный клапан. Его шланги тоже пересыхают и их нужно заменить, отрезав от силиконового шланга равноценные куски.
  7. Ставим силиконовый шланг вместо старого. При этом начинаем с правой стороны, отрезая излишек слева.
  8. Остатки шланга подключаем к обратному клапану с двух сторон.
  9. Ставим на место обратный клапан.
  10. Укладываем главный шланг в кронштейны.

Запускаем двигатель и проверяем его работу на средних оборотах. Она изменится к лучшему, а замена шланга не потребуется по крайней мере до 90 000 пробега. В большинстве случаев этот способ помог избавиться от провалов и нестабильной работы, а также потери мощности на средних оборотах.

Характеристики мотора 21129

С одной стороны мотор 21127, послуживший базовой версией для создания 21129, в свою очередь является тюнингованной модификацией 21126, поэтому большинство узлов в двигателе осталось прежним для снижения себестоимость производства. С другой точки зрения, изготовителем учтены минусы апгрейда его дочернего предприятия в ДВС 21128, поэтому конечная схема двигателя имеет вид:

  • диаметр цилиндра и ход поршня остались классическими для переднеприводных моторов – 82 мм и 75,6 мм, соответственно;
  • схема газораспределительного механизма движков осталась неизменной – DOHC с двумя верхними распредвалами;
  • головка блока цилиндров, шатунно-поршневая группа и блок цилиндров не претерпели изменений;
  • сохранился полностью впускной тракт с интегрированным ресивером, датчиками ДАД и ДТВ вместо ДМРВ;

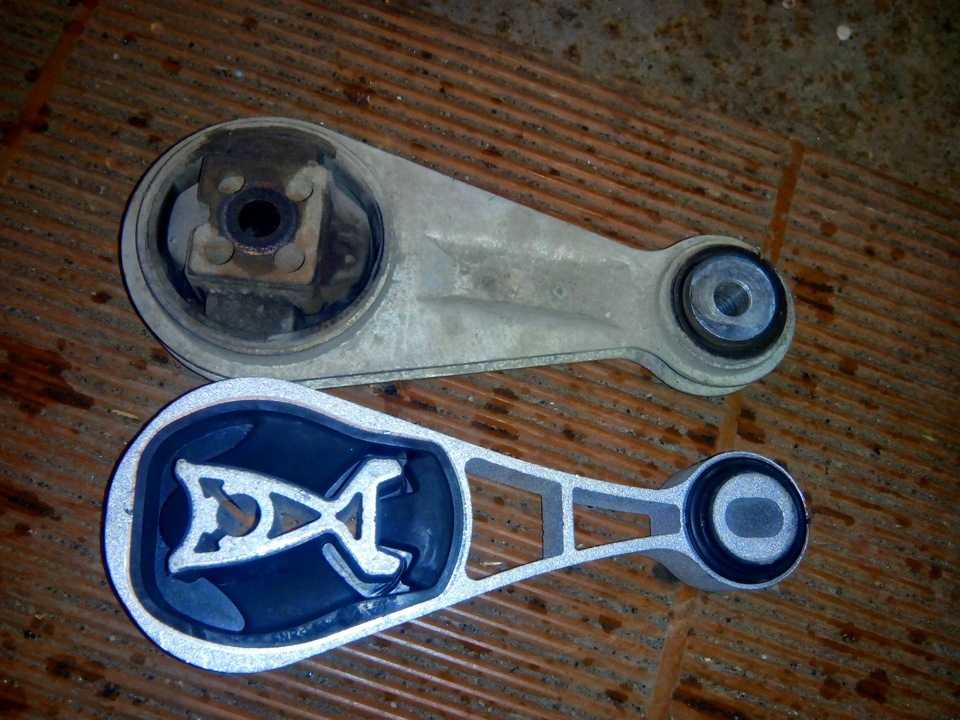

  • навесное оборудование изменилось частично – новые подушки, генератор и выпускной коллектор;
  • улучшена система охлаждения мотора, впрыска топлива.

Самой важной особенностью 21129 стала новая версия прошивки контроллеров ЭСУД – М86. В результате снизился расход бензина, увеличился крутящий момент и мощность до 148 Нм и 106 л

с., соответственно. То есть, модернизация не затронула объемы камер сгорания 1,6 л.

Полное описание параметров мотора приводится в инструкции, а основные технические характеристики 21129 содержатся в данной таблице:

Изготовитель АвтоВАЗ
Марка ДВС 21129
Годы производства 2015 – …
Объем 1597 см 3 (1,6 л)
Мощность 78 кВт (106 л. с.)
Момент крутящий 148 Нм (на 5800 об/мин)
Вес 110 кг
Степень сжатия 10,5
Питание инжектор
Тип мотора рядный
Впрыск распределенный с электронным управлением
Зажигание катушка для каждой свечи
Число цилиндров 4
Местонахождение первого цилиндра ТВЕ
Число клапанов на каждом цилиндре 4
Материал ГБЦ сплав алюминиевый
Впускной коллектор объединен с ресивером, полимерный, встроенная заслонка, датчики ДТВ и ДАД
Выпускной коллектор катализатор
Распредвал 2 шт., метки на шкивах смещены на 2 градуса
Материал блока цилиндров чугун
Диаметр цилиндра 82 мм
Поршни облегченные, производитель Federal Mogul
Коленвал от 11183
Ход поршня 75,6 мм
Горючее АИ-95
Нормативы экологии Евро-5
Расход топлива трасса – 5,3 л/100 км

смешанный цикл 6,6 л/100 км

город – 9 л/100 км

Расход масла максимум 0,1 л/1000 км
Какое масло лить в двигатель по вязкости 5W-30 и 10W-40
Какое масло лучше для двигателя по производителю Liqui Moly, ЛукОйл, Роснефть, Mannol, Mobil
Масло для 21129 по составу синтетика, полусинтетика
Объем масла моторного 3,5 л
Температура рабочая 95°
Ресурс мотора заявленный 200000 км

реальный 300000 км

Регулировка клапанов гидрокомпенсаторы
Система охлаждения принудительная, антифриз
Количество ОЖ 7,8 л
Помпа с металлической крыльчаткой
Свечи на 21129 BCPR6ES от NGK или отечественные АУ17ДВРМ
Зазор между электродами свечи 1,1 мм
Ремень ГРМ Gates, ширина 22 мм, ресурс 200000 км пробега
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр номер по каталогу 90915-10001

замена 90915-10003, с обратным клапаном

Маховик увеличенный размер демпфера
Болты крепления маховика коробка МТ – М10х1,25 мм, длина 26 мм, проточка 11 мм

коробка АТ – М10х1,25 мм, длина 26 мм без проточки

Маслосъемные колпачки код 90913-02090 впускные светлые

код 90913-02088 выпускные темные

Компрессия от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ 800 – 850 мин -1
Усилие затягивания резьбовых соединений свеча – 31 – 39 Нм

маховик – 62 – 87 Нм

болт сцепления – 19 – 30 Нм

крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный)

головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
