Лайфхак: рулевые наконечники на автомобиль лада веста

Как сделать обогрев руля на Лада Веста

Потребность функции обогрева руля особенно чувствуется в холодную зимнюю погоду. Теплая поверхность будет согревать руки, что очень приятно в мороз. Чтобы сделать подогрев руля, выполняйте алгоритм действий:

  1. Снимите рулевое колесо;
  2. В качестве обогревательного элемента используйте проволоку. Можно использовать медь, хром. Диаметр 0.3-0.4 мм;
  3. Изготовить жгут из 4-х отрезков проволоки;
  4. Сделать два входных отверстия;
  5. Проволоку обмотать вокруг поверхности колеса управления (можно только на верхнюю его часть – так быстрее и продуктивнее нагреется);
  6. На тыльной поверхности сделать небольшие прорези, чтобы нити проволоки врезались в них, и впоследствии не смещались и не разматывались;
  7. Подвести проволочный жгут к блоку питания (можно использовать звуковой сигнал – по мощности подходит);
  8. Подберите кнопку включения, выключения подогрева;
  9. Установите ее с той стороны, с которой удобнее нажимать;
  10. Сложите проводку, установите подушку безопасности, поставьте рулевое колесо;
  11. Протестируйте установленную функцию. В норме спустя 1.5-3 минут поверхность не будет холодной, спустя ещё 1.5-2 минуты будет ощутимо теплой.

Снятие и установка рулевого механизма

После установки автомобиля на подъемник, снимаем подрамник передней подвески, как описано в статье – «Снятие подрамника передней подвески».

Головкой на 10 отворачиваем пять болтов 2, рисунок 2, крепления и снимаем защитный кожух 1.

Головкой на 21 отворачиваем два болта 2, рисунок 3, крепления и снимаем рулевой механизм с рулевыми тягами в сборе.

Установка рулевого механизма

Установить рулевой механизм 1, рисунок 3, с рулевыми тягами в сборе на подрамник 3 и завернуть болты 2 крепления. Момент затяжки болтов 153 — 207 Нм (15,3 — 20,7 кгс.м).

Установить на место кожух 1, рисунок 2, защитный чехла рейки рулевого механизма и завернуть болты 2 крепления. Момент затяжки болтов 7 — 9 Нм (0,7 — 0,9 кгс.м).

Установить на автомобиль подрамник передней подвески.

Отрегулировать углы установки передних колес.

Снятие наконечника рулевой тяги

Снимаем переднее колесо.

Поднимаем автомобиль на удобную высоту.

Торцовым ключом на 16 отворачиваем гайку 4, рисунок 1, крепления шарового пальца к поворотному кулаку, удерживая при необходимости шаровой палец от проворачивания шестигранником на 5, и отсоединяем наружный наконечник 3 рулевой тяги от поворотного кулака.

С помощью двух гаечных ключей на 22 ослабляем контргайку 2 и отсоединяем наружный наконечник 3 рулевой тяги от внутреннего наконечника 1.

Установка наконечника рулевой тяги

Навернуть наружный наконечник 3, рисунок 1, рулевой тяги на внутренний наконечник 1.

Установить шаровой палец наружного наконечника 3 рулевой тяги в рычаг поворотного кулака и завернуть гайку 4 крепления, при необходимости удерживая шаровой палец от проворачивания Момент затяжки гайки 32 — 42 Нм (3,2 — 4,2 кгс.м).

Установить переднее колесо.

Отрегулировать углы установки передних колес.

Лада Гранта МАГМА › Бортжурнал › Установка резиновых заглушек рулевых тяг.

На днях установил на свою ласточку очень полезную приблуду. Резиновые грязезащитные заглушки проемов рулевых тяг от Калины. Их вроде как в простонароде называют «уши». Купил на местном рынке автозапчастей. Для установки необходимо отсоединять рулевые наконечники. Правда народ в основном их разрезает, чтоб не заморачиваться с выпресовкой наконечников, и крепит на саморезы через специальные для них ушки прямо к кузову. Я категорически не хочу дырявить свой кузов саморезами, чтобы избежать дальнейшей коррозии в этих местах. Тем более место такое, которое очень подвержено влаге и грязи. А разрезанные «уши» без закрепления саморезами очень быстро слетят. Короче на днях решил их грамотно установить. Поддомкратил, снял колесо, сжал и вытащил шплинт, ключом на 19 открутил гайку рулевого пальца. Далее съемником рулевых выпрессовал палец. Съемник нужно очень аккуратно вставить под пыльник, главное его не порвать. Также нельзя его сильно задавливать, иначе из него вылезет часть смазки. Начинаем сжимать съемник, пока палец не выскочит из конуса. Если при максимально возможной затяжке гайки съемника, палец не хочет вылазить из посадки, нужно сделать точечный удар молотком по съемнику снизу. Соизмеряйте силу удара, нельзя делать сильный удар тяжелым молотком. Можно повредить элементы подвески. Достаточно легкого удара и палец выскочит. Если этого не произошло, опять подтяните максимально гайку съемника, тем самым увеличив натяг, и снова произведите точечный несильный удар. Повторяйте все вышеописанное до тех пор, пока палец рулевого наконечника не выскочит из посадки. Это все описано для конкретного вида съемника, который у меня имелся под рукой (как на фото). Для других видов принцип действия может отличаться.

Далее меня поджидал «сюрприз». Эти самые «уши» бывают двух видов: 1. Такие как я купил — от обычной калины. Номеров оригинальных к сожалению не знаю. Изображены на первом фото. Принципиальное отличие — прорезь для тяги расположена близко к краю резинки. К нам на гранту без доработок встанет только на комплектацию стандарт. На норму и люкс ищите второго вида. Ну или на крайний случай если не найдете, далее я опишу как их надо доработать «напильником», чтоб они нормально встали и не вылетали из посадочного места.

2. Такие какие надо было купить — скорее всего от калины — спорт. Номеров также не знаю. Изображено на втором фото. Принципиальное отличие — прорезь для тяги расположена ближе к центру.

Суть в чем, на Нормах и Люксах штатно установлена подвеска от Калины-Спорт. Изменен передний кастор, и установлена новая рулевая рейка с меньшим количеством оборотов. Благодаря всему этому, рулевые тяги расположены в проемах почти посередине, тогда как в обычной калине и в Гранте комплектации Стандарт — близко к краю проема. И если установить «уши» номер 1 на Гранту норма или люкс, то они попросту слетят или мгновенно порвутся.

Чтобы не метаться в поисках «ушей» номер 2, я доработал купленные мной резинки и установил временно как есть. На фото я отметил где необходимо и на сколько подрезать.

Далее установил их в проемы и собрал все в обратной последовательности. Сели они очень плотно. После подрезаний лишнего натяга резины нету. Накатал с ними уже две недели и пока не вылетали, не порвались и выглядят неплохо. На фото сегодняшние их состояние.

Пока буду ездить с ними, но как попадутся ухи с средним расположением прорези, без раздумий куплю и установлю. Все равно после подрезания, небольшие щели в подкапотное пространство остались. И через них все равно в небольшом количестве летит грязь. Так что учитывайте тип заглушек именно для вашего автомобиля, и покупайте правильные.

Надеюсь кому-то будет полезная информация. Я пока докапался до того, что все-таки есть эти заглушки, которые идеально подходят на норму, перелопатил не один десяток страниц на различных форумах.

Снятие и установка рулевого колеса автомобиля Лада Веста

Подготавливаем автомобиль для выполнения работы.

Устанавливаем передние колеса в положение, соответствующее прямолинейному движению автомобиля.

Отсоединяем минусовую клемму аккумулятора. Обязательно нужно снимать минусовую клемму от аккумулятора, если аккумулятор не отключить, то подушка может сработать.

После отсоединения аккумулятора нужно выждать 15 минут, чтобы разрядился конденсатор активатора подушки.

Нельзя разбирать модуль подушки безопасности. Не допускается воздействие температуры выше 95˚ С.

Для извлечения модуля подушки сжимаем пружинные фиксаторы крепления модуля, вводя стержни диаметром (приблизительно 5 мм) в два специальных отверстия, расположенные по бокам рулевого колеса (рис. 1).

Помощник должен в это время потянуть модуль подушки безопасности на себя и отвести его с выключателем звукового сигнала от рулевого колеса на длину подсоединенных проводов.

Поддеваем отверткой фиксатор колодки жгута проводов и извлекаем колодку от подушки безопасности.

Убираем модуль подушки безопасности в безопасное место.

С помощью сменной насадки Torx Т50 отворачиваем болт 3, рисунок 1, крепления руля и снимаем его.

Во время снятия руля аккуратно извлекаем через отверстие в ступице жгут 2 проводов к звуковому сигналу и жгут 4 проводов к модулю надувной подушки безопасности.

Для автомобилей с опцией «Мультируль» дополнительно отсоединяем от разъема рулевого колеса колодку 4, рисунок 2, жгута проводов и аккуратно извлекаем жгут через отверстие в ступице.

Извлекаем из кармана рулевого колеса предохранитель 5, рисунок 1, транспортировочный и устанавливаем его во вращающееся устройство, как показано на рисунке 3.

Установка руля

Повторное использование болта крепления рулевого колеса к валу руля не допускается. Болт подлежит обязательной замене.

Убедиться, что передние колеса автомобиля находятся в положении, соответствующем прямолинейному движению автомобиля.

Снять с устройства 3, рисунок 3, вращающегося предохранитель 4 транспортировочный.

Если по какой-либо причине транспортировочный предохранитель отсутствует необходимо проверить и при необходимости выставить в среднее положение контактный диск устройства вращающегося блока подрулевых переключателей.

Совместить шлицы на ступице рулевого колеса со шлицами на валу рулевого управления, в соответствии с рисунком 4.

Совместить выступы на рулевом колесе с пазами 1, рисунок 3, на поворотном диске устройства вращающегося.

Установить рулевое колесо на рулевой вал и закрепить его новым болтом. Момент затяжки болта 38 — 50 Нм (3,8 — 5,0 кгс.м).

При установке рулевого колеса проложить через отверстие в ступице жгуты проводов блока подрулевых переключателей к звуковому сигналу и к модулю надувной подушки безопасности.

Для автомобилей с опцией «Мультируль» дополнительно проложить через отверстие в ступице жгут проводов блока подрулевых переключателей и подключить его колодку к разъему на рулевом колесе.

Установить модуль надувной подушки безопасности водителя (МНПБВ).

Присоединить клемму провода «массы» к аккумуляторной батарее.

Проверить работу устройства вращающегося блока подрулевых переключателей.

Как разобрать рулевую рейку?

Полностью разбирается механизм, выпрессовываются подшипники из посадочных мест. Сначала все элементы рейки протираются ветошью или очищаются при помощи кисти. Затем тщательно моются в керосине. Теперь можно оценить степень износа всех деталей рулевой рейки. Они чистые, на них видно все, даже самые мелкие трещины, задиры, повреждения.

В случае, когда необходима замена всех деталей, стоит подумать о покупке новой рейки. Стоимость ее больше, нежели ремкомплекта, но эффективность от замены во много раз выше. Однако делать это разумно лишь в тех случаях, когда регулировка рулевой рейки не дает ощутимых результатов, так как все детали ее полностью пришли в негодность.

Устройство наконечника

Наконечник выполнен в виде шарового шарнира, состоящего из пальца, корпуса, полимерных вкладышей. Нижний вкладыш прижимается пружиной к пальцу.

Тем самым устраняются зазоры в шарнире, и компенсируются нагрузки при езде по неровной дороге. Пружина другим концом упирается в нижнюю крышку, установленную в корпус.

С другой стороны для предотвращения попадания грязи и влаги установлен пыльник. Внутрь шарнира заложена смазка для уменьшения износа. Устройство наконечника рулевой тяги представлено на фото.

Причины неисправности рулевой рейки

Существует ряд причин, способных повлечь за собой поломку рассматриваемого механизма:

  • Изношенность деталей ходовой части автомобиля. Шаровые опоры, наконечники рулевых тяг, амортизаторы – всё это в момент выхода из строя вынуждает остальные детали работать «на износ».
  • Повреждённые пыльники рулевых тяг. В местах выхода рулевых тяг из корпуса рейки, находятся жизненноважные элементы, закрытые пыльниками. При попадании на них пыли, воды и грязи, они очень быстро выходят из строя.
  • Стиль вождения. Каждый водитель должен понимать, что агрессивный стиль вождения впоследствии увеличит шансы на большие вложения в ремонт. Механизм быстрее изнашивается при резких движениях рулём, а также при частых упорах колёс в предельные положения.

Чтобы избежать проблем, важно своевременно проводить такую процедуру, как диагностика рулевой рейки. Своими руками это выполнить довольно сложно, но возможно

Какая рейка установлена на Лада Веста, конструкция, артикулы, цена

Стук при проезде неровностей на Лада Веста отмечают многие владельцы. Даже на новых автомобилях из салона. Однако посторонние звуки могут быть связаны вовсе не с рулевым механизмом, хотя рейка на Весте гремит чаще всего. Вестовская рейка имеет такую же конструкцию, как и на Приоре — короткая зубчатая рейка, которая входит в зацепление с косозубой шестерней. На более старых моделях шестеренчатое соединение было прямозубым, а ход рейки из одного крайнего положения в другое был больше.

Читать дальше: Вентилятор охлаждения радиатора гранта с кондиционером


Конструкция рулевой рейки с гидроусилителем

Уменьшив передаточное соотношение зубчатой передачи и применив косозубое соединение, инженерам удалось добиться меньшего диапазона хода руля и более тихой и продолжительной работы рулевого механизма.

Слабое место всех ВАЗовских реек — второпластовые втулки, а также уплотнители и кожухи. После прогрева рулевого механизма рейка может постукивать, то есть увеличивается зазор в зубчатом соединении, что приводит к увеличению люфта. Заводская рулевая рейка на Лада Веста имеет артикул 8450006828, цена в сборе с наконечниками Bosch — $250.

Как проверить рулевые наконечники?

Первый способ — помощник садится за руль, вращает рулем вправо и влево.

А вы в этот момент залазите под машину и из-под машины смотрите, есть ли люфты на рулевых наконечниках.

Если помощника нет, можно самостоятельно залезть под машину и подергать все рулевые наконечники, тяги — всё, что можно.

Если люфт рулевого наконечника уже значительный, то не заметить его будет невозможно.

Посмотрите, как у меня болтается рулевой наконечник. Видно, что он разбит и очень сильно болтается.

На ходу в салон автомобиля от него доносится сильный грохот.

Если у вас нет ни ямы, ни помощника, то и это не беда.

Рулевой наконечник можно проверить, просто подняв домкратом переднее колесо и пошатав его со стороны в сторону.

Находящееся на весу колесо берем двумя руками и толкаем сначала одной рукой, потом другой. Такими движениями проверяем люфт.

Как видно, здесь люфт огромный, вы его видели также с ямы. Если сильно болтать, то даже слышно постукивание рулевого наконечника.

После того, как вы обнаружили люфт, снимаем колесо и добираемся до самого наконечника.

Необходимо выяснить, какой конкретно тип наконечника установлен на вашем автомобиле, так как бывает два типа рулевых наконечников на автомобиле Chevrolet Aveo в кузове т250.

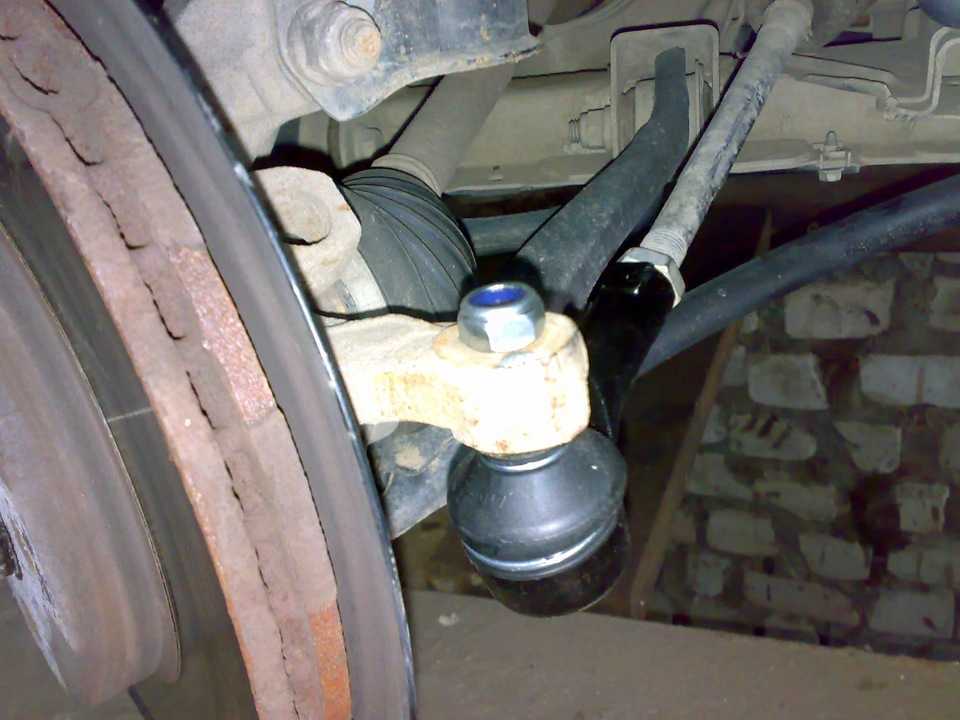

После демонтажа колеса хорошо видно, как болтается рулевой наконечник. Люфт уже довольно значительный, а это значит, что его нужно срочно менять.

Ездить с таким наконечником нельзя, потому что его может даже оторвать. Если вы резко попадете в яму, колесо дернет и от удара может отвалиться шар рулевого наконечника.

Именно поэтому нельзя никогда долго ездить и сильно разбивать рулевые наконечники. Услышали что-то загремело — сразу же едьте, проверяйте, где что гремит.

Чтобы после замены рулевого наконечника не возникло проблем со схождением и развалом — развала здесь, кстати, нет.

Он заводской и не регулируется, а схождение регулируется с помощью все того же рулевого наконечника и рулевой тяги — берём рулетку и отмеряем от какой-то неподвижной части.

В данном случае я меряю от хомута пыльника до центра болта, можно до края болта, как удобно, я отмеряю по краешку болта с этой стороны.

Здесь у меня получается 25 см и 8 мм. Записываю это значение, чтобы не забыть, и снимаю рулевой наконечник.

Некоторые ремонтники советуют считать обороты резьбы – на сколько оборотов открутился сам наконечник.

Но вы сами понимаете, что наконечники всегда покупаются непонятной фирмы, непонятно, кто и где их делал, для какого автомобиля.

В данном случае вы можете видеть на этом рулевом наконечнике букву L. Это значит, что этот рулевой наконечник устанавливался на каком-то автомобиле с левой стороны.

Но он подходит на Chevrolet Aveo и здесь устанавливается с правой стороны, поэтому, я считаю, что длина самого наконечника — от болта до его края резьбы — может быть разной.

И если вы на старом наконечнике посчитаете, сколько раз вы открутили, то на новом наконечнике всё может не совпасть.

Вы можете закрутить, правильно посчитать, сколько витков, а на самом деле схождение-развал разойдется, и вы не сможете нормально ездить.

Головкой на 19 откручиваем гайку рулевого наконечника.

Палец рулевого наконечника начал проворачиваться, теперь его нет возможности откручивать, так как снизу не за что взяться, чтобы придержать сам болт рулевого наконечника.

Снятие и установка рулевой рейки Лада Веста

Сложность таких действий, как замена рулевой рейки своими руками или её ремонт, заключается в том, что для снятия этой детали с автомобиля, приходится разбирать множество сопутствующих элементов. Поэтому снятие и установка – это 80% всех выполняемых работ.

Спасибо за подписку!

Чтобы выполнить такую процедуру, как замена рулевой рейки ваз, необходимо снять подрамник. И первое, что нужно сделать, это установить автомобиль на подъёмник. Далее необходимо выполнить следующие действия:

  • Снимите внешние наконечники рулевых тяг.
  • Демонтируйте подрамник вместе со стабилизатором и рулевым механизмом в сборе.
  • Снимите защитный кожух, отвернув 5 болтов.
  • Отверните 2 болта крепления механизма к подрамнику.

Сборка производится в обратном порядке. После сборки обязательно выполните регулировку развала и схождения.

Важно: Если перед вами стоят такие задачи, как замена сальников рулевой рейки или замена тяг – покупайте и устанавливайте детали только в паре. Рулевая рейка автомобиля Лада Веста представляет сложную и относительно финансово затратную деталь, если ломается рулевая рейка на автомобиле Веста это может достаточно сильно ударить по кошельку

Цена рулевой рейки на Ладу Весту — от 10 тыс. руб. Поэтому важно контролировать ее исправность, не говоря уже о безопасности. Основные неисправности это люфт, гул, скрежет, вибрация в руль, износ пыльников. Деталь на автомобиле Лада Веста можно полностью заменить, а можно отремонтировать купив ремкомплект. Также от люфта и скрежета, может помочь обычная подтяжка, она же регулировка рулевой рейки — если не помогло, значит нужно ремонтировать. Делается подтяжка специальным ключем цена его 1350 руб. Назначение его: для регулировки зацепления пары шестерня-рейка. Чтобы избежать возможных неприятностей, необходимо вовремя проходить ТО (техническое обслуживание), а если проблема возникла и появилась необходимость исправить ее, иногда это можно сделать самому

Рулевая рейка автомобиля Лада Веста представляет сложную и относительно финансово затратную деталь, если ломается рулевая рейка на автомобиле Веста это может достаточно сильно ударить по кошельку. Цена рулевой рейки на Ладу Весту — от 10 тыс. руб

Поэтому важно контролировать ее исправность, не говоря уже о безопасности. Основные неисправности это люфт, гул, скрежет, вибрация в руль, износ пыльников

Деталь на автомобиле Лада Веста можно полностью заменить, а можно отремонтировать купив ремкомплект. Также от люфта и скрежета, может помочь обычная подтяжка, она же регулировка рулевой рейки — если не помогло, значит нужно ремонтировать. Делается подтяжка специальным ключем цена его 1350 руб. Назначение его: для регулировки зацепления пары шестерня-рейка. Чтобы избежать возможных неприятностей, необходимо вовремя проходить ТО (техническое обслуживание), а если проблема возникла и появилась необходимость исправить ее, иногда это можно сделать самому.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Устройство штатной рулевой рейки, ее артикул

На Лада Веста монтируется реечный механизм рулевого управления, он приводится в движение электроусилителем. Сам Эур совместно с колонкой закрепляется к кузову машины. Из кожуха электроусилителя выходит вал, благодаря ему вращаются шестерни рейки, что начинает вращать тяги, а те – колеса. Устройство держится на подрамнике, что также защищает деталь от неблагоприятных условий, включая жидкость, грязь, щебень и т.д. По обеим сторонам находятся тяги, которые передают энергию на колеса. Чтобы поддерживать систему управления автомобиля в должном состоянии, необходимо систематически проводить обслуживание ходовой части машины, так вся нагрузка сломавшихся узлов подвески, в некоторой степени переходит на рулевой механизм.

https://youtube.com/watch?v=pyuReLd9V34

Какие рулевые наконечник выбрать

При выборе запчастей следует определиться, устанавливать заводские или аналоговые детали. Зачастую детали устанавливаемые с завода служат намного дольше, чем те, что мы устанавливаем на замену. Однако иногда даже оригинальные детали служат меньше положенного срока.

  • Левый рулевой наконечник 11180-3414057-00 (ВАЗИНТЕРСЕРВИС /ОАТ/) цена от 450 руб
  • Правый рулевой наконечник 11180-3414056-00 (ВАЗИНТЕРСЕРВИС /ОАТ/) цена от 450 руб

Неплохого качества и пользующиеся большой популярностью наконечники фирмы ТРЕК

  • Левый наконечник TR70-107 цена от 400 руб
  • Правый наконечник TR70-108 цена от 400 руб

Если нет возможности приобрести оригинальные заводские наконечники, можно выбрать аналоги:

  • HOFER HF 812002 цена от 700 руб комплект из 2 шт
  • БЕЛМАГ БM1118-3414056/57 цена от 800 руб комплект

Так же сразу комплектом из 2 штук можно приобрести наконечники фирмы ТРЕК TRST-110 цена от 850 руб комплект

Как поменять рулевой наконечник?

Заменить наконечник рулевой тяги на автомобиле можно самостоятельно, воспользовавшись руководством по обслуживанию вашей машины или рекомендациями ниже. Предварительно потребуется подготовить инструмент, новый наконечник.

Необходимые инструменты

Для того чтобы снять и заменить рулевую тягу потребуются следующие инструменты:

  • Ключ-баллоник для снятия болтов креплений колес.
  • Домкрат для подъема части автомобиля.
  • Ключи на 17 и 19 для откручивания механизма тяги
  • Плоскогубцы универсальные при отворачивании болтов, извлечении шплинта.
  • Съемник либо молоток для извлечения болта наконечника.
  • Динамометрический ключ для обеспечения точного усилия при установке новой детали.

Как снять рулевой наконечник?

Снятие детали выполняется в несколько этапов:

  1. С помощью ключа-баллоника ослабляются болты колеса машины.
  2. Домкратом автомобиль частично приподнимается, болты выворачиваются полностью и колесо снимается.
  3. Если замена и обслуживание системы рулевого механизма и подвески в целом выполнялась давно, то место установки наконечника можно смазать средством WD-40.
  4. Руль выворачивается до упора в сторону.
  5. Механизм тяги откручивается и извлекается вместе с наконечником.
  6. Из гайки пальца извлекается шплинт, откручивается фиксирующая гайка.
  7. За счет воздействия на поворотную тягу съемником или молотком извлекается болт наконечника.
  8. Сам шарнир выворачивается из старой тяги по часовой стрелке.

Как установить новый наконечник

Новый рулевой наконечник устанавливается на тягу и закручивается против часовой стрелки на то количество оборотов, на которое выкручивалась старая деталь. При этом гайка затягивается не «на глаз», а строго с усилием, указанным в руководстве по обслуживанию вашего автомобиля. Точно рассчитать прикладываемые усилия поможет динамометрический ключ. После этого устанавливается шплинт, и остальные работы проводятся аналогично снятию, но в обратном порядке.

Снятие наконечника рулевой тяги

Снимаем переднее колесо.

Поднимаем автомобиль на удобную высоту.

Торцовым ключом на 16 отворачиваем гайку 4, рисунок 1, крепления шарового пальца к поворотному кулаку, удерживая при необходимости шаровой палец от проворачивания шестигранником на 5, и отсоединяем наружный наконечник 3 рулевой тяги от поворотного кулака.

С помощью двух гаечных ключей на 22 ослабляем контргайку 2 и отсоединяем наружный наконечник 3 рулевой тяги от внутреннего наконечника 1.

Установка наконечника рулевой тяги

Навернуть наружный наконечник 3, рисунок 1, рулевой тяги на внутренний наконечник 1.

Установить шаровой палец наружного наконечника 3 рулевой тяги в рычаг поворотного кулака и завернуть гайку 4 крепления, при необходимости удерживая шаровой палец от проворачивания Момент затяжки гайки 32 — 42 Нм (3,2 — 4,2 кгс.м).

Установить переднее колесо.

Отрегулировать углы установки передних колес.

Полезные советы

  • Не беритесь за восстановление шарнира, если палец вынимается из него без разборки, такому узлу не поможет ремонт, а только замена. Отверстие под палец в корпусе должно быть меньше диаметра шара чтобы. В случае износа вкладыша, палец не мог вылететь из корпуса, став причиной аварии.
  • Восстанавливая шарнир своими руками, разбирайте его полностью и шлифуйте шар пальца, каким бы способом вы ни собирались реставрировать узел. Тогда плоду вашей работы не так скоро понадобится замена. Даже собираясь, использовать для восстановления экструдер не поленитесь разобрать шарнир чтобы посмотреть не нужна ли замена пальцу. Если не нужна, тогда только отшлифуете его шар.

Как снять накладку руля на Лада Веста

  1. Аккуратно поддеть по бокам пластиковой лопаткой или чем-то подобным.
  2. Вывести фиксаторы из пазов.
  3. После проведения профилактики направить защелки в пазы, умеренно прижать.

Вывод

Снять рулевое колесо своими силами несложно, если строго следовать приведенному алгоритму. При возникновении сложностей обращайтесь за помощью к специалистам СТО. Что касается установки пластиковой накладки на руль или покупки нового оригинального в сборе — личное дело каждого автолюбителя. Отталкивайтесь от наличия средств, размера бюджета, выделенного для обслуживания, апгрейда машины. При покупке отдавайте предпочтение оригинальной продукции.

Основные симптомы неисправности рулевой рейки

Чтобы своевременно устранить неисправность, важно знать симптомы, и их не так уж и много. Но для того чтобы выполнить ремонт рулевой рейки своими руками, нужно быть уверенным в том, что неисправна именно она, а не другие детали автомобиля

Рассмотрим основные признаки неисправности:

Стук при движении по неровностям, напоминающий стук неисправных элементов ходовой части. Если причина в реечном механизме, то звук раздаётся со стороны подрамника.
Заметный люфт при вращении руля. Суммарный люфт механизма не должен превышать 18 мм.
Хруст и подобные звуки при вращении руля

Это могут быть как ШРУСы, так и рулевая рейка — важно найти источник звука.

При любых признаках неисправности, необходимо незамедлительно продиагностировать рулевое управление и сопутствующие элементы, поскольку от этих узлов автомобиля напрямую зависит ваша безопасность при вождении авто.

Комплектации и стоимость

Версий у Лада Приора вдвое меньше, нежели у Весты – 3 против 6-ти. Кроме того, описанные преимущества нового седана перед предшественником во многом можно объяснить разницей в стоимости. Начальная цена LADA Priora – 389 000 руб., тогда как у LADA Vesta она составляет 514 000 руб. Для авто класса В разница в 125 000 руб. очень весома.

В таблице можно рассмотреть различия в уровнях оснащения моделей:

Как видно, разница в оснащении весьма существенная. Как правило, Лада Приора не располагает и половиной опций, что имеются у Лада Веста, что особенно заметно в уровне безопасности. Если убрать с повестки дня вопрос стоимости, то потенциальному покупателю однозначно стоит смотреть в сторону Лада Веста – она качественнее, комфортнее, безопаснее, привлекательнее и технически совершеннее. И разница в цене вполне соответственная.

АвтоВАЗ развивает свои 16-клапанники постепенно, то есть шаг за шагом. Когда в 2020 году появилось обновлённое семейство «Калина», покупатели недоумевали, зачем в комплектациях «с механикой» предлагают 106-сильный мотор, по конструкции мало отличающийся от привычного двигателя «Приоры».

Новый двигатель был оборудован резонансным наддувом, и казалось, от его наличия будут только минусы: снижена надёжность, нет возможности подвести тросовый привод. Но выяснилось, что новый мотор был не хуже предшественника: ДМРВ ломается часто, а датчики ДАД и ДТВ – практически никогда. Датчик ДМРВ в конструкции 27-го мотора отсутствует, в чём и кроется секрет повышенной надёжности.

Кстати, готовится к выходу Лада Веста с двигателем от Ниссана!

Стоимость ремонта:

  • Восстановление наконечника рулевой тяги 350-500 руб.
  • Обжатие тяги рулевой рейки 500 руб.
  • Восстановление шаровой опоры 500 — 3700 руб.
  • Восстановление шаровой в алюминиевом рычаге 3500 руб.
  • Восстановление шаровой в алюминиевом рычаге с разбором 4500 — 5500 руб.
  • Восстановление шаровой поперечной тяги грузового автомобиля 4700 руб. (полный разбор и шлифовка шара)
  • Восстановление шаровой в сошке рулевого редуктора 2000 — 4000 руб.
  • Восстановление шаровой в амортизаторе 3500 — 4500 руб.
  • Врезка тавотницы 350 руб.

Цена варьируется в зависимости от состояния детали и конструктивных особенностей шаровых.

Очень часто шаровые не продаются отдельно, как зап.часть, а идут одной составляющей с рычагом подвески. В этом случае ремонт шаровой опоры будет выгоден в тройне, и цена останется прежней.

  Датчик спидометра лада гранта

При желании клиента можем сделать шаровую обслуживаемой. В этом случае повышается ресурс шаровой. Но необходимо регулярное (смазывание — шприцевание). Для смазки восстановленных шаровых соединения хорошо подходят такие смазки, как Манол и Нитрол

Почему именно в ГидроЦентре?

Преимущества нашей услуги в том, что при ремонте рулевого управления в нашей мастерской и обнаружении вышедшего из строя рычага или наконечника, за запчастями не нужно ехать покупать или заказывать. Ремонт можем произвести на месте.

Сроки ремонта:

от 15 мин до 3 часа.

Т ак же мы можем отремонтировать шаровые соединения для эксклюзивных авто и ретро авто. И, возможно, это единственный способ, потому что запчасти либо дороги, либо сняты с производства.

ВИДЕО ПО РЕМОНТУ ШАРОВОЙ

Рулевая тяга – это один из узлов рулевого управления автомобилем. Ее назначение состоит в передаче усилия от рейки или редуктора на рычаг поворотного кулака для изменения положения управляемого колеса относительно продольной оси автомобиля.

Как подтянуть рейку на Лада Веста

Схема крепления рулевого механизма к подрамнику Лада Веста

Рулевая рейка расположена на подрамнике передней подвески и фиксируется к нему двумя болтами. Сверху она защищена кожухом, который прикручивается пятью винтами. Для регулировки рейки, как и в любых переднеприводных тольяттинских автомобилях, предусмотрена гайка. Она поджимает через пружину втулку скольжения, компенсируя зазор между шестерней и самой зубчатой рейкой. Однако жесткость пружины часто не соответствует номиналу, поэтому после прогрева рейки (5-10 минут работы) капролиновая втулка получает люфт. Сама регулировочная гайка затянута довольно сильно и чтобы ее сорвать, необходимо приложить усилия.

Для подтяжки рейки применяется нестандартный ключ. Конечно, он есть в свободной продаже, но его цена порядка $20 и не всегда он есть в наличии. Ключ можно изготовить самостоятельно. Вот его размеры.


Внешний диаметр 29,5 мм
Внутренний размер 24
24 мм при минимальной толщине тела 1,5 мм

Доступ регулировочной гайке открыт из-под капота. Подтяжка проводится против часовой стрелки (если стоять сверху, к левому колесу) примерно на 30-40 градусов. Затягивать следует до тех пор, пока не исчезнет стук в рулевом механизме, но при этом при повороте руля в движении он должен самостоятельно возвращаться в нейтральное положение.

Как поменять рулевую рейку на Лада Веста?

Автомобиль необходимо установить на подъемник и выключить зажигание. Открутите переднее колесо и поднимите машину на комфортную высоту. Проблема замены в основном в том, что чтобы снять эту деталь, необходимо снимать массу других элементов. Поэтому, монтаж и демонтаж ее, представляет 80% работ. После установки на подъемник нужно снять подрамник, для этого необходимо выполнить действия:

  1.  Наконечники тяг снимаем в первую очередь;
  2. Подрамник убирается вместе со стабилизатором, рулевым механизмом;
  3. Теперь отвернув 5 болтов, снимаем защитный кожух;
  4. Осталось отвернуть 2 болта крепления механизма к подрамнику.

Сборка делается в обратной последовательности алгоритма. Заменив деталь, необходимо отрегулировать развал/схождение.

Теперь сложностей при замене этой детали автомобиля не возникнит. Только техническое обслуживание и бережная эксплуатация автомобиля, позволит максимально использовать его ресурс.

Диагностика состояния наконечников

В случае увеличения свободного хода руля, появления посторонних стуков, биения руля и самопроизвольного виляния автомобиля при прямолинейном движении нужно в первую очередь проверить состояние шарниров.

Во-первых, пыльники должны быть целыми, без трещин и разрывов. Во-вторых, должен отсутствовать люфт в шарнире.

Люфт в шарнире проверяется визуальным осмотром наконечника и на ощупь при покачивании руля напарником, а также покачиванием рукой корпуса шарнира вдоль пальца.

Так как цена на замену наконечников рулевой тяги в специализированной мастерской порой бывает выше, стоимости самих деталей, то многие автолюбители выполняют такой ремонт автомобиля сами.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
