Центральный блок кузовной электроники калина 2 и люкс и его «болезни»

Возможные поломки кузовной электроники и их устранение

ЦБКЭ позволяет освободить водителя от рутинной работы, сосредоточить его внимание на вождении и управлении дорожной ситуацией. Несмотря на это неоспоримое преимущество, нередко возникают устойчивые сбои некоторых узлов

Одной из самых распространенных неисправностей является отказ работы поворотников и аварийной сигнализации. Проявляется это чаще всего тем, что лампы просто непрерывно горят с левой стороны автомобиля. Прежде чем приступить к ремонту ЦБКЭ, необходимо убедиться, что фонари не перегорели, их контакты не окислены, кнопка аварийной остановки исправна, а провода не обуглены.

Причиной отказа работы стеклоподъемников может быть поломка электронного блока управления. Есть и другие варианты: проблемы со стеклоподъемником, встроенным в дверь водителя, плохой контакт проводов, неверная установка ограничителей.

Ремонт электронного блока можно выполнить своими руками. Для этого необходимо снять его со штатного места, открыть крышку и внимательно осмотреть схему на предмет наличия копоти или оплавленных частей контроллеров. Обнаружив явные дефекты контроллеров, следует заменить их и переустановить программное обеспечение через специальный разъем на электронном блоке. Чтобы правильно провести замену сгоревших узлов, необходимо иметь «распиновку»– информацию о разъемах, разводках, портах ввода и вывода, различных переходниках и заглушках.

Шаги от «Нормы» к «Люксу». Часть 1. — Лада Калина Седан, 1.6 л., 2006 года на DRIVE2

Доброго времени суток ДРузья.

Началось всё с того, что я сломал пассажирское зеркало заднего вида. А так как они мне никогда не нравились, то это отличный повод для Тюнинга))

Зеркала выбрал от Гранты Лифтбэк, с электроприводом, обогревом, подворотниками.

Зеркала.

Для подключения электропривода решил использовать блок управления ЭСП от Калины Люкс

Блок управления ЭСП

Знаю, что лишний геморрой, и что можно было сделать проще. НО! Я хочу сделать всё хорошо, как можно ближе к штатному! ну и задние стеклоподъемники планируются в ближайшее время! Но как оказалось, данный блок общается с блоком комфорта по одному проводу, что не поддерживается блоком комфорта от Нормы. Решил заменить блок от нормы, на блок от Люкса. Разъёмы у них разные, значит придётся перераспределять контакты. Почитав интернет нашёл вот такие схемы.

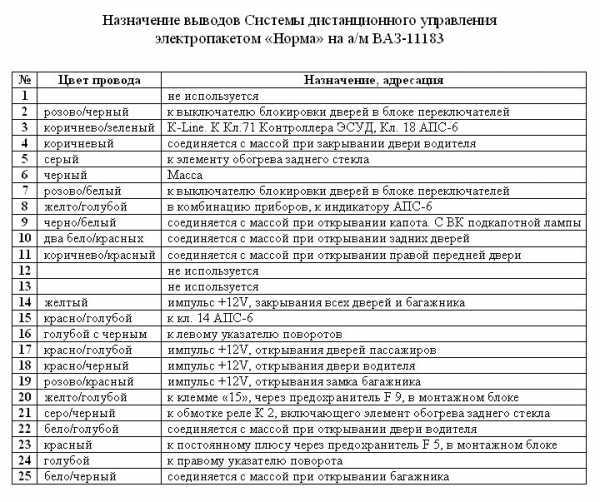

Схема Блока комфорта Нормы

Полный размер

Схема Блока комфорта Люкса

ХР1 1-ый — ? — Новый — К двигателю ЭСП передней-правой двери. 2-ой — ? — Новый — +/- во все двери. 3-ий — Желтый — с 14-ого контакта — К двигателям закрытия всех дверей (во все двери). 4-ый — Оранжево-Черный — Новый — к двигателю ЭСП задней-правой двери. — Временно не надо. 5-ый — Красно-Голубой — с 17-ого контакта — открытие пассажирских дверей. 6-ый — Черный — с 6-ого контакта — К Массе. 7-ый — ? — Новый — к двигателю ЭСП задней-левой двери. — Временно не надо. 8-ый — Голубой — с 24-ого контакта — Управление поворотниками правого борта. 9-ый — Красный — с 23-ого контакта — к клемме 30 (+12В?) 10-ый — Резерв 11-ый — ? — Новый — +/- в водительскую и заднюю левую дверь и багажник. 12-ый — Черный — провод с 6-ого контакта — К Массе. 13-ый — Зеленый-черный — Новый — подключить к двигателю ЭСП передней-левой двери. 14-ый — Голубой-Черный — с 16-ого контакта — Управление поворотниками левого борта. 15-ый — Красный — с 23-ого контакта — к клемме 30 (+12В?)

ХР2 1-ый — Розово-Красный — с 19 контакта — к двигателю открытия багажника. 2-ой — Резерв 3-ий — ? — Новый — К кнопке стеклоподъемников Задней-Правой двери. — Временно не надо. 4-ый — Белый-Черный — с 25-ого контакта — Концевик открытия багажника. 5-ый — ? — Новый — Зеркало пассажира вверх-вниз. 6-ый — Красно-черный — с 18-ого контакта — Открытие двери водителя. 7-ый — Коричнево-Красный — с 11-ого контакта — Концевик передней правой двери. 8-ый — ? — Новый — Подсветка кнопок стеклоподъемников. 9-ый — ? — Новый — Зеркало пассажира вправо-влево. 10-ый — Красно-Голубой — с 15-ого контакта — К-Лин шина. 11-ый — ? — Новый — Кнопка ЭСП передней-правой двери. 12-ой — ? — Новый — Кнопка ЭСП задней-левой двери. — Временно не надо. 13-ий — Серый — с 5-ого контакта — Обогрев заднего стекла. 14-ый — Резерв 15-ый — Резерв 16-ый — Бело-Красный — с 10-ого контакта — Открытие задних дверей. 17-ый — Резерв 18-ый — Черно-Белый — с 9-ого контакта — Открытие капота. 19-ый — Резерв 20-ый —— к сирене — Не надо.

ХР3 — Не используется

Внимание Вопросы: — Кто нибудь вообще занимался таким онанизмом? Или я первый кто решился на такое? — В схемах присутствует ссылка на Клемму 30, кто нибудь знает что это за клемма? Я предполагаю, что это постоянный +12В, прав ли я? — Блок от нормы подсоединён к клемме 71 контроллера ЭСУД/клемме 18 АПС, а блок от Люкса вроде вообще не подключен к контроллеру, или я что то упустил? — Блок от нормы подсоединялся к комбинации приборов (Клемма 8), а блок от Люкса вообще не подключен к комбинации, нужно ли подключать и куда? — У блока от нормы есть выход на реле обогрева заднего стекла, а у люкса нету, будет ли работать? Или как реализовано управление в Люксе? — Если кто поможет с цветовой палитрой в разъёме люкса, то буду признателен

Инструкция по замене

Сначала необходимо демонтировать щиток приборов на центральной консоли, затем снять нижнюю часть облицовки приборной панели под рулем. Теперь следует открутить блок предохранителей и повернуть его таким образом, чтобы он принял горизонтальное положение.В освободившееся пространство необходимо просунуть руку до соприкосновения с полкой, на которой установлен ЦБКЭ.

Открутив фиксирующий болт, можно подтянуть вверх блок управления и, отсоединив два электрических разъема, аккуратно его вытащить. Демонтировав устройство, его ремонтируют или заменяют на новое. Установка девайса выполняется строго в обратном порядке.

Внедрение современных технологий в области управления электронным оборудованием автомобиля облегчает работу водителя, освобождает его от лишних нагрузок и снижает вероятность возникновения дорожно-транспортных происшествий. Наряду с положительными сторонами внедрения ЦБКЭ есть и ряд недостатков, связанных с ненадежностью некоторых узлов. Над этой проблемой усиленно работают заводские инженеры. По последним отзывам автолюбителей, количество неисправностей центрального блока кузовной электроники и частота их возникновения снижаются.

Блок управления электропакетом (на фото ниже) калина люкс не работает. Вернее на мои нажатия не реагирует. Он подсвечен, когда нажимаю на кнопки, щелкаю, слышу однократный короткий звук в районе спидометра/печки ( услышать можно на видео ниже) С утра появилась такая штука, на час отошел, все заработало. К вечеру все снова перестало реагировать и вот уже так целые сутки. Ни центральный замок,ни зеркала, не стеклоподъемники не реагируют на мои нажатия.. В чем дело? Клемму минут на 15 отсоединял , не помогло, сигнализация starline.

Мегаполис-Авто осуществляет гарантийное и после гарантийное сопровождение профессиональных противоугонных и охранных систем и «AlarmTrade».

Компания удостоена статуса «Лидер Отрасли 2014 года»

Новые статьи в разделе

Использование поляризованного реле в автомобиле.

Материал от Максима с сайта: https://www.drive2.ru Итак очередная полезная доработка минимальной сложности.При частых и не очень длинных поездках в течение дня приходится каждый раз выходя из машинки отключать габариты и магнитолу, а возвратившись – включать все обратно. Вот и задумался над

Проверяем дальность канала связи Pandora DX 90B

Один из клиентов пожаловался на плохую связь, вернее на маленькое расстояние управления и периодические пропадания связи, то есть «жалобы» брелка на отсутствие связи (он в этом случае проигрывает мелодию отсутствия связи) А у нас появилась прекрасная возможность разобраться с проблемой дальности,

Угон Lada Vesta магнитом. Как защититься?

Много раз в беседах с клиентами обсуждали вопрос разблокирования штатных замков зажигания с помощью современных мощных магнитов. И, честно говоря, мало кто верил, что это в принципе возможно. предоставила нам, а также выложила в сеть видео, демонстрирующее этот способ вскрытия

Новые статьи в разделе

О неправомерности заявлений дилеров о снятии автомобиля с гарантии

Вопрос правомерности использования дилерами угроз о снятии с гарантии, обсуждался уже не один раз. Но ясности до сих пор в головах потребителей нет. Обсуждения вспыхивают иногда и на нашем канале «ютуб». Несколько выдержек из комментариев далее, а также информационное письмо компании ФЛИМ,

Можно ли устанавливать сигнализацию и другое оборудование не у официального дилера

В течение гарантийного срока АВТОВАЗ обязуется устранять неисправности, возникшие в процессе эксплуатации автомобиля, при условии соблюдения клиентом правил. На вопрос «Можно ли установить сигнализацию, парктроник, видеорегистратор, фаркоп, магнитолу и др. оборудование не у официального дилера с

Гранта — распиновка блока кузовной электроники и описание работы

Клиенты просят дать информацию по блоку кузовной электроники автомобилей Гранта и Калина 2.ЦЕНТРАЛЬНЫЙ БЛОК КУЗОВНОЙ ЭЛЕКТРОНИКИ (ЦБКЭ) – НАЗНАЧЕНИЕ, ФУНКЦИИ, ДИАГНОСТИКА (технологическая инструкция).1 НАЗНАЧЕНИЕБлок ЦБКЭ 21900-3840080-10/20 предназначен для выполнения следующих функций: —

Оценка статьи:

Блок комфорта лада калинаСсылка на основную публикацию

Похожие публикации

  • 2 din размеры в см

Блок комфорта — Словарь автомеханика

Блок комфорта

является системой управления в автомобиле, которая отвечает за корректную работу стеклоподъемников, работу освещения в автомобиле, а также регулировку и обогрев зеркал в нем, открывание-закрывание замков.

Преимущества блоков комфорта

Данные системы относятся к электронной части управления автомобилем, потому новые версии автомашин предоставляют возможность управления данными системами с помощью их перекодировки и настройки под удобное для водителя меню.

Перекодировка блока комфорта

  1. Подключить к автомобилю VAG-COM, повернуть ключ и соединить с блоком комфорта автомобиля. Далее необходимо запомнить код кодирования вашего блока комфорта.
  2. В поле «Кодировка» необходимо ввести код комфорта на официальном сайте Ваг-Ком и нажать опцию «Расшифровать». После этого будет выведен полный список расшифровки включенных и отключенных функций, которые содержит ваш блок комфорта, – активные будут помечены галочкой и окрашены в зеленый цвет.
  3. Те функции, которые вам не нужны, можно отключить и, соответственно подключить необходимые вам функции. Далее необходимо нажать на опцию для получения кода выбранных опций.
  4. В ваг-коме необходимо ввести новый код, чтобы активировать выбранные опции для блока комфорта.

Проблемы блока комфорта и их устранение

Основной причиной неисправности блока комфорта — является выход из строя реле блока управления

. Такой ремонт заключается в перепайке на новое.

Наиболее вероятной причиной поломки блока комфорта является проблема с реле. Зачастую такие блоки стоят немало, а бывшие в употреблении не смогут гарантировать долгий срок эксплуатации. К тому же, возникает множество проблем с привязкой других блоков. Есть множество примеров выхода из строя блоков комфорта, к примеру, не осуществляется открывание дверей из-за поломки реле. Для того, чтобы отремонтировать блок управления комфортом

, необходимо определить, какое именно реле поломалось.

Классификация ЦБКЭ

Виды ЦБКЭ, особенности и их взаимозаменяемость:

  1. 21900-3840080-20 Приора 2, Гранта, Калина 2 (в комплектациях люкс), Датсун ондо (Дрим 1-2)
  2. 21900-3840080-10 Приора 2, Гранта, Калина 2 (в комплектациях норма)
  3. 21900-3840080-11 Приора 2 в комплектации Норма. До 2016 года ставили на Приору 2 в комплектации стандарт
  4. 21900-3840080-21 Приора 2 в комплектации Люкс ранние (2014-2015 год), на Норму не ставился, но подойдёт
  5. 21900-3840080-15 Приора 2 в комплектации Стандарт, Калина 2, Гранта в комплектации Комфорт
  6. 21900-3840080-30 Датсун мидо в комплектации Траст 1-3 до 2015
  7. 21900-3840080-40 Датсун мидо в комплектациях Дрим 1, Дрим 2 до 2015
  8. 21900-3840080-50 новый блок на смену 21900-3840080-10 (не сгорает)
  9. 21900-3840080-60 новый блок на смену 21900-3840080-20 (не сгорает)
  10. 8450100527 Гранта с 2017 года
  11. 8450100534 Калина 2 с 2017 года
  12. 8450100535 Датсун ондо с 2017 года
  13. 8450100536 Датсун мидо с 2017 года (Траст 1-3, дрим 1-2)
  14. 8450101126 Гранта FL в комплектациях Классик, Оптима и Комфорт исключительно в автомобилях с АМТ (для реализации ползущего режима АМТ 2.0 нужен сигнал открытой двери в CAN-шине, поэтому пришлось внедрить ЦБКЭ)
  15. 8450101145 Гранта FL в комплектации Люкс

Снятие и установка блока ДУ штатной сигнализации на Калине

Отсоедините минусовую клемму от аккумуляторной батареи вашего автомобиля.

Для выполнения этого ремонта, понадобится минимум приспособлений и инструмента. Список необходимого приведен ниже:

  1. Крестовая отвертка
  2. Головка на 10
  3. Вороток или трещотка
  4. Удлинитель

Итак, сначала необходимо открутить 4 болтика крепления пластиковой накладки порога:

После этого свободно вынимаем эту декоративную накладку:

Теперь можно приступать к снятию обшивки пола, но снимать ее до конца нет необходимости. Просто поднимаем ее наполовину, чтобы получить доступ к блоку сигнализации.

Теперь, что его снять, необходимо первым делом отсоединить штекер с проводами. Для этого с левой стороны необходимо нажать на пластиковый фиксатор штекера и потянуть за него в сторону:

В итоге вот такой результат получился в итоге:

Теперь остается открутить две гайки крепления самого блока сигнализации через отверстия, как показано на фотографии ниже:

И окончательным шагом в этом ремонте будет вынимание модуля из его посадочного места:

В случае необходимости замены, установку данной детали производим в обратном снятию порядке. Данная работа выполняется в течение 10 минут и не составит особого труда.

Сиденья: слишком маркая обивка и всё, что из этого следует

В комплектациях автомобилей «Люкс», начиная ещё с 1-го поколения машин, для обивки сидений использовалась ткань, которая являлась слишком маркой. Решить данную проблему ВАЗ должен был весной 2014 года. Новая ткань, как ни странно, в результате оказалась не намного лучше, чем старая. Совет бывалых: на сиденья нужно надеть чехлы.


Структура новой обивочной ткани, предназначенной для люксовых комплектаций

Кстати говоря, кожаные чехлы очень плохо проводят тепло. В комплектациях, где предусмотрен подогрев сидений, такое решение применять нет смысла – нагрев будет идти очень медленно. Об этом владелец должен знать, чтобы не выбрасывать значительную сумму на дорогое и бесполезное дополнение.

Зададимся вопросом, насколько маркой является в действительности ткань штатной обивки. Если говорить о сложных условиях эксплуатации, то чистить сиденья, согласно отзывам, приходится раз в полгода. Делайте выбор.

Особенности замены

Кратко о процедуре замены управляющего модуля на Калине 2:

Сначала производится демонтаж приборов с центральной консоли, в этом нет ничего трудного.
Затем выкручивается нижняя часть облицовки центральной консоли, накладка извлекается, вы получаете доступ к блоку предохранителей и реле.
Монтажный блок с предохранительными устройствами выкручивается, однако извлечь его не получится, поскольку он подключен проводами в натяжку. Можете его немного повернуть, чтобы он принял горизонтальное положение.
В образовавшуюся в результате поворота щель можно просунуть руку. Сделав это, вы сможете нащупать полку, на которой установлен ЦБКЭ. Чуть левее находится болт, с помощью которого этот модуль фиксируется — вам нужно выкрутить его.
После этого через верх, через щиток приборов, необходимо будет отсоединить два подключенных разъема

Выполнив эти действия, вы сможете осторожно демонтировать ЦБКЭ и извлечь его, немного отодвинув блок с предохранителями. При этом учтите, что сильно тянуть устройство не стоит, поскольку с другой стороны имеется еще два разъема, которые нужно будет отключить

Когда провода будут отключены, ЦБКЭ можно полностью демонтировать и заняться его ремонтом либо заменой.

Цена вопроса

Стоимость ЦБКЭ будет различаться в зависимости от модификации. В среднем такие девайсы стоят от 4500 до 6000 рублей.

 Загрузка …

Неспецифические виды обслуживания

Даже при соблюдении правил безопасной эксплуатации транспортного средства, обслуживания или замены может потребовать блок управления отопителем. Случается это в результате резких переключений ручки обогрева автомобиля Лада Калина. В инструкции по эксплуатации указано, что в обязательном порядке надо дождаться минимального прогрева системы, иначе понадобится дорогостоящий ремонт.

С финансовой точки зрения блок управления печкой обойдется недешево, поэтому его бережная эксплуатация сохранит семейный бюджет.

Самостоятельно замена блока управления отопителем не проводится ввиду необходимости использовать специальное оборудование. Значительно реже проблемы возникают на уровне системы контроля двигателя.

Необходимость посетить СТО вызовет езда по гравийной дороге, ДТП или результат непрофессионального обслуживания. Система управления двигателем отвечает за впрыск топлива, поэтому любые отклонения в ее работе сразу ставят авто на прикол. Сколько времени понадобится для того, чтобы заменить блок управления двигателем, решит мастер после осмотра.

Дешевле, но значительно дольше длится ремонт, когда под удар попадает блок кузовной электроники. Диагностировать неполадку можно только в условиях сервисного центра. Длительность связана с тем, что если блок управления двигателем можно заменить как единое целое, то с электроникой надо менять часть проводки.

Перепады напряжения или простое замыкание способны вывести из строя определенный сектор. Первым об этом скажет блок управления светом.

Неправильно работающие «поворотники» или «аварийка» — первый признак, говорящий о сбое в электронной составляющей автомобиля. Медлить с визитом в сервисный центр не стоит. В противном случае под удар попадает блок ЭСП, отвечающий за динамическую стабилизацию. Даже при незначительных проблемах водитель отметит снижение поперечной динамики транспортного средства.

Распиновка ЦБКЭ

Расположение контактных разъемов ЦБКЭ показано на рисунке:

  1. Вход / выход. Шина CAN (L – линия)
  2. Вход / выход. Шина CAN (Н – линия)
  3. Вход / выход. Управление обогревом заднего стекла
  4. Выход. Реле обогрева ветрового стекла
  5. Вход. Выключатель аварийной сигнализации
  6. Вход. Выключатель привода замка багажника
  7. Вход. Переключатель стеклоочистителя ветрового стекла (Положение «Прерывисто»)
  8. Вход. Переключатель стеклоочистителя ветрового стекла (Положение «Малая скорость»)
  9. Вход. Переключатель стеклоочистителя ветрового стекла (Положение «Большая скорость»)
  10. Вход. Омыватель ветрового стекла
  11. Выход. Реле обогрева сидений
  12. Выход. Выключатель обогрева ветрового стекла
  13. Вход / выход. Модуль управления светотехникой (Режим «Автоматическое освещение») – для 21900-3840080-20Не задействован – для 21900-3840080-10
  14. Клемма 15
  15. Вход. Выключатель подкапотной лампы
  16. Вход. Переключатель световой сигнализации (Указатели поворота «Левый борт»)
  17. Вход. Переключатель световой сигнализации (Указатели поворота «Правый борт»)
  18. Вход / выход. Управление реле дальнего света фар
  19. Выход. Реле ближнего света фар
  20. Вход. Модуль управления светотехникой (Режим «Ближний свет»)
  1. Выход. Тревожный звуковой сигнал
  2. Выход. Электродвигатель стеклоочистителя ветрового стекла (Режим «Малая скорость»)
  3. Клемма 30 (Указатели поворота, дневные ходовые огни, слаботоковые сигналы)
  4. Выход. Указатели поворота «Левый борт»
  5. Выход. Указатели поворота «Правый борт»
  6. Выход. Дневные ходовые огни
  7. Вход / выход. Парковое положение стеклоочистителя ветрового стекла
  8. Выход. Электродвигатель стеклоочистителя ветрового стекла (Режим «Большая скорость»)
  9. Клемма 30 (Электродвигатель стеклоочистителя ветрового стекла, внутреннее освещение)
  10. Клемма 30 (Электростеклоподъемники, замки дверей и багажника)
  1. Выход. Освещение багажника – для 21900-3840080-20Не задействован – для 21900-3840080-10
  2. Выход. Питание переключателей электростеклоподъемников
  3. Вход. Переключатель электростеклоподъемника задней левой двери – для 21900-3840080-20Не задействован – для 21900-3840080-10
  4. Вход. Переключатель электростеклоподъемника задней правой двери – для 21900-3840080-20Не задействован – для 21900-3840080-10
  5. Вход. Переключатель электростеклоподъемника передней правой двери
  6. Выход. Зеркало электроуправляемое правое (Режим «Вверх / вниз») – для 21900-3840080-20Не задействован – для 21900-3840080-10
  7. Выход. Зеркало электроуправляемое правое (Режим «Вправо / влево») – для 21900-3840080-20Не задействован – для 21900-3840080-10
  8. Вход / выход. Шина LIN
  9. Корпус (Слаботоковые нагрузки)
  10. Выход. Привод замка багажника
  11. Выход. Блок освещения салона
  12. Вход. Сигнал срабатывания подушек безопасности
  13. Вход. Регулятор чувствительности датчика дождя – для 21900-3840080-20Не задействован – для 21900-3840080-10
  14. Вход. Выключатель освещения багажника
  15. Вход / выход. Шина CAN (L – линия)
  16. Вход / выход. Шина CAN (Н – линия)
  17. Вход. Выключатель передней правой двери
  18. Вход. Выключатель задних дверей пассажиров
  19. Автозапуск (для системы Lada Connect)
  20. Вход. Выключатель передней левой двери
  1. Выход. Внутреннее освещение автомобиля (Режим «энергосбережения»)
  2. Выход. Моторедуктор замка двери водителя
  3. Выход. Электростеклоподъемник передней левой двери
  4. Выход. Электростеклоподъемник передней правой двери
  5. Выход. Электростеклоподъемник задней левой двери – для 21900-3840080-20Не задействован – для 21900-3840080-10
  6. Выход. Электростеклоподъемник задней правой двери – для 21900-3840080-20Не задействован – для 21900-3840080-10
  7. Корпус (Сильнотоковые нагрузки)
  8. Выход. Моторедукторы замков дверей пассажиров
  9. Выход. Общий «правого борта»
  10. Выход. Общий «левого борта»
