Технические данные honda cr-v i (rd) 2.0 16v (rd1, rd3)

Перечень модификаций ДВС

За все время производства мотора производитель Honda использовал не одинаковое навесное оборудование и маркировку силового привода:

• отличается геометрия впускного коллектора и выпускного тракта;
• до 1999 года мощность движка была ограничена 128 л. с., затем эта характеристика увеличилась до 147 л. с.;
• для внутреннего рынка использовалась маркировка B20B, для внешнего B20Z1.

Основными модификациями силового привода B20B считаются:

В каком авто Honda устанавливался	Мощность (л. с.)	Степень сжатия	Крутящий момент
StepWGN	125	9,2	185 (4200 мин-1)
CR-V (1997 – 1998)	128	8,8/9,2	182 (5200 мин-1) или 188 (4200 мин-1)
CR-V (1996)	130	9,6	190 (4200 мин-1)
S-MX (1996)	130	8,8	187 (4200 мин-1)
S-MX (1999 – 2000)	140	9,6	190 (4200 мин-1)
Orthia (1995 – 1999)	145	9,2	182 (5200 мин-1) или 188 (4500 мин-1)
CR-V (1999 – 2000)	147	9,6	188 (4500 мин-1)

Модификация B20Z с ресивером большого объема

VI этап, завершение сборки

Проверяем регулировку клапанов..
Для этого устанавливаем 1 цилиндр в ВМТ, проверяем впускные, вставляем щуп 0.08 , если щуп не проходит — регулируем, если проходит, вставляем 0.15, если проходит — регулируем, если не проходит — в допуске! зазор впускных 0.08-0.12
Для проверки выпускных вставляем щуп 0.15, если не проходит — регулируем, если проходит вставляем 0.22, если проходит — регулируем, если не проходит то в допуске! зазор выпускных 0.16-0.20
Далее проверяем зазоры в 3,4,2 цилиндрах, поворачивая КВ на 180° для установки ВМТ в каждом цилиндре..

Подготавливаем ГБЦ к установке крышки, протираем крышку, посадочные места, смазываем герметиком новые уплотнения свечных колодцев со стороны крышки, немного ждем и запрессовываем их в крышку, устанавливаем новую прокладку, наносим 1мм герметика на углы прокладки, где прокладка огибает постель распредвалов, по сантиметру в каждую сторону, ждем 10 минут и одеваем крышку, затягиваем от центра к краям, с моментом 9.8Nm
Вкручиваем свечи, одеваем провода, вставляем клапан PCV, какой-то патрубок около маслоналивной горловины) шланг ГУРа вставляем в держатель, прикручиваем массу к клапанной крышке, одеваем минусовую клемму АКБ, устанавливаем грязевой фартук..

Смешиваем концентрат антифриза с дистиллированой водой 50/50, закручиваем сливной кран радиатора, заливаем антифриз в радиатор. Запускаем двигатель, включаем печку на максимум ждем пока дважды не включатся вентиляторы, глушим двигатель, доливаем антифриз

На этом процедура замены ремня ГРМ закончена

моя любимая цитата — «Не надо ожидать, что после проведенной процедуры что-либо изменится в работе машины. Это просто регламентная замена установленная разработчиком»

Бонус1, замена масла в редукторе DPS

Загоняем машину на яму, чтоб был доступ к редуктору DPS, подставляем емкость для сбора отработки, откручиваем верхнюю пробку, срываем нижнюю и аккуратно выкручиваем, чтоб не уделаться и не уронить пробку в емкость, сливаем масло

Достаем канистру со свежим маслом, в этот раз honda DPF-II, снимаем колпачок, нагреваем отвертку с подходящим диаметром, протыкаем колпачок и вставляем отрезок шланга стеклоомывателя, устройство для заправки готово!

Закручиваем нижнюю пробку и заливаем свежее масло до нижнего края верхней пробки, закручиваем пробкуВажно!!! флакончика, что на фотке не хватает для полноценной замены, еще грамм 100 нужно!

Бонус2, частичная замена масла в АКПП

Устанавливаем авто на ровной площадке, можно с уклоном в правую сторону, выкручиваем руль вправо, срываем сливную пробку,

Недостатки двигателей K20A (B, Z), K20A4, K24A (A2)

Более детально про недостатки двигателей K20A (B, Z), K20A4, K24A (A2)

Тщательный подбор моторного масла.

Как уже было изложено выше по слабому месту движков «К» — выпускному распредвалу, к недостаткам следует отнести требовательность двигателя к качеству масла и его соответствию, а точнее к его химмотологическим свойствам. Требования к моторному маслу определяются конструкторами разработчиками моторов, а нарушая их вы сокращаете ресурс силового агрегата. В руководстве по эксплуатации автомобиля указаны все применяемые масла и смазки предусмотренные заводом изготовителем, как и топливо, но на деле в систему смазки многие заливают не соответствующее масло. Масло согласно инструкции по эксплуатации должно быть — 0w20, 5w20

При должном уходе мотор служит долго. Большинство бывалых хондаводов имеющих большой стаж эксплуатации меняют масла чаще (через 5000 км) периодичности изложенной в мануале (инструкции по эксплуатации). Хороший водитель понимает необходимость замены масла по цвету и вязкости масла на щупе. Дело в том, что условия эксплуатации в основном разные и на состояние масла могут влиять и уровень запылённости и температура, высота над уровнем моря и другие факторы. Ресурс двигателей K20A (B, Z), K20A4, K24A (A2) до капитального ремонта находится в интервале 200 — 300 тыс. км. Цепь ГРМ меняют при капитальном ремонте. Регулировку клапанов ГРМ лучше проводить не реже чем через 40000 км.

P.S. Уважаемые автовладельцы всех автомобилей Хонда с моторами K20A (B, Z), K20A4, K24A (A2)! Задавайте свои вопросы и пишите свои отзывы и комментарии по слабым местам и недостаткам возникших на вышеуказанных двигателях вашего авто, о поиске и устранении неисправностей…

Регламент обслуживания B20B 2,0 л/126 – 150 л. с.

Изначально двигатель B20B неприхотлив в эксплуатации, однако максимального срока службы можно добиться, следуя регламенту техобслуживания:

• ремни навесного и ГРМ полежат замене через 90000 км;
• рекомендовано посещать СТО для регулировки тепловых зазоров клапанов каждые 30000 пробега;
• изготовителем предусмотрена чистка вентиляции картера каждые 2 года;
• разработчик рекомендует замену масла и фильтра через 7500 км;
• топливный фильтр подлежит замене не реже 40000 пробега;
• по данным производителя нужно ежегодно менять воздушный фильтр;
• после заливки антифриза с завода присадки внутри охлаждающей жидкости теряют эффективность после 40000 км;
• у свечей зажигания движков в системе DIS-2 ресурс составляет 20000 пробега;
• появление во впускном коллекторе прогара наблюдается через 60000 км.

Обслуживание B20B

I этап, откручивание болта шкива..

Итак, загоняем авто на яму, для удобства, левое колесо ближе к краю ямы, ставим на ручник.. Сразу снимаем клипсы грязевого фартука, особенно справа(слева можно и с ямы дотянуться) Откручиваем болты крепления дуги-защиты двигателя и фартука, снимаем фартук с дугой.. Приступаем к откручиванию болта шкива, это нужно сделать в первую очередь, так как при неудаче, просто переносим работы на другой раз..

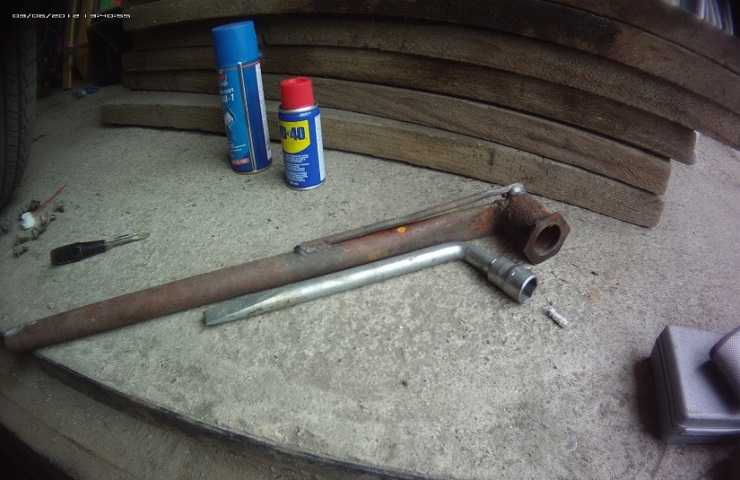

В этот раз подготовился более основательно, был приобретен надежный вороток, спецключ уже проверенный, сомнений не вызывал )

Брызгаем на болт унисмой или вэдэхой, вставляем спецключ, проворачиваем КВ против часовой стрелки, чтобы спецключ уперся в рычаг, фиксируем скотчем.
Затем вставляем вороток с головкой на 19…

Минусы, проблемы

• в ходе проведения технических осмотров, ремонтов, будьте предельно внимательными и осторожными. Штатные датчики АБС хрупкие, при незначительном механическом воздействии дают трещину у основания;
• модели CR V RD1, изготовленные в период с 1997 по 1999 года, «славятся» преждевременным износом крестовины карданного вала, которая тщательно запрессована в тело металлического вала. На тот период далеко не все сервисные центры имели оборудование для качественной запрессовки крестовин. Доходило до того, что владельцы демонтировали задний карданный вал и успешно ездили на переднем.

Плюсы и минусы

На момент создания B20B устройство ДВС считалось лучшим в мире. Подобного индекса мощности 100 л.с./1000 см3 объема не имел ни один мотор серийного гражданского автомобиля. Столь мощные силовые приводы устанавливались либо на спорткары, либо на мотоциклы.

Основными достоинствами конструкции B20B являются:

• высокий эксплуатационный ресурс;
• многократный капремонт;
• удобная для обслуживания компоновка навесного оборудования;
• отсутствие соударения поршней/клапанов при обрыве ГРМ ремня;
• возможность самостоятельной модернизации (установки VTEC) для достижения 200 – 220 л. с.;
• изначально высокие характеристики.

ГРМ B20B без гидротолкателей

Технические характеристики B20B 2,0 л/126 – 150 л. с.

Производителем Honda в двигателе объемом 2,0 л использовано соотношение диаметра цилиндров к ходу поршня 84/89 мм. Конструкторами применена рядная схема двигателя с 4 цилиндрами, обеспечивающая самобалансировку угловых сил и вибраций.

Компоновка навесного оборудования

В мануал заложено описание работ с фотографиями, благодаря чему становится возможной форсировка силового привода и капремонт в гараже своими руками.

Благодаря цековкам на торцах поршней мотор B20B не гнет клапана. Однако с увеличением эксплуатационного ресурса при использовании некачественного бензина и масла на поршнях образуется слой нагара. Если его количество достигнет критической массы и толщины слоя, при обрыве ГРМ ремня проточки в торцах поршней не спасут клапаны от загиба.

Разная конструкция впускного коллектора

Ниже в таблице представлены технические характеристики B20B:

Изготовитель	Honda
Марка ДВС	B20B
Годы производства	1995 – 2002
Объем	1972 см3 (2,0 л)
Мощность	93 – 110 кВт (126 – 150 л. с.)
Момент крутящий	180 – 184 Нм (на 4500 об/мин)
Вес	147 кг
Степень сжатия	8,8 – 9,6
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	коммутаторное, бесконтактное
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	впускной 14111-РНК-000, выпускной 14121-РНК-000
Материал блока цилиндров	алюминиевый сплав
Диаметр цилиндра	84 мм
Поршни	Teikin 38154 STD
Коленвал	5 опор, 8 противовесов, 13310PR4A00
Ход поршня	89 мм
Горючее	АИ-92/95
Нормативы экологии	Евро-2/3
Расход топлива	трасса – 8,4 л/100 км смешанный цикл 10 л/100 км город – 11,9 л/100 км
Расход масла	максимум 1 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 10W30, 10W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для B20B по составу	синтетика, полусинтетика
Объем масла моторного	3,8 л
Температура рабочая	90°
Ресурс ДВС	заявленный 250000 км реальный 350000 км
Регулировка клапанов	гайки
Система охлаждения	принудительная, антифриз
Объем ОЖ	5,5 л
Помпа	GMB GWHO40A
Свечи на B20B	ZFR5F11 от NGK до 1999 года, ZFR6F11 после
Зазор свечи	1,1 мм
Ремень ГРМ	14400-P7J-004
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Filtron AP104/1, Fiaam PA7271, Champion CAF100727P, Bosch 0986AF2536, Alco MD-9992
Масляный фильтр	Honda 15400-RTA-003, Nitto 4M-118 (C-307), VIC C-809
Маховик	облегченный без зубчатого венца, 8 посадочных отверстий
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	Viton 12210-PM7-004, Suzuki 09289-05012
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 103 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный) головка цилиндров – три стадии 22 Нм, 85 Нм + 90°

III этап, замена водяного насоса, сальников распредвалов и КВ

Для дальнейшего контроля правильности установки ремня, штрихом наносим метки на старый ремень ГРМ, звездочки КВ и обоих распредвалов.

Так как нужно было заменить помпу, ставим емкость под радиатор и сливаем антифриз.. Тем временем переносим метки со старого ремня на новый,

Важно!!! ИМХО, все коплектующие лобовины двигателя, вплоть до пружинки натяжителя следует заказывать оригинальные!

Подставляем емкость под двигатель и откручиваем помпу.. чтоб открутить верхние болты пришлось снять еще одну пластиковую накладку, она закрывала доступ к болтам сверху, и снизу никак не получалось до них добраться ((
Пока сливаются остатки антифриза откручиваем болты звездочек распредвалов, аккуратно снимаем звездочки, вытаскиваем шпонки, тыльную шайбу звездочки КВ..

Слабые места моторов K20A (B, Z), K20A4, K24A (A2)

Выпускной распределительный вал

Более детально про слабые места K20A (B, Z), K20A4, K24A (A2)

Выпускной распределительный вал

У новых двигателей проблем не возникало. В 2004 году, по мере увеличения наработки впервые возникла проблема с износом распредвалов. Если конкретнее, то изнашивались кулачки вала, что прямым образом влияет на корректную работу клапанов. У двигателя теряется мощность, медленнее набирает обороты, повышен расход топлива, по звуку — слышно «троение». Со временем, выпускные клапана перестают открываться вообще из-за предельного износа кулачков, доводя до такой крайности приходит каюк и постели распредвала, что в совокупности приводит к большим затратам денежных средств на покупку новых запчастей и ремонт. В таких случаях не исключено, что ремонт будет возможен заменой ГБЦ в сборе. Причина проблемы с распредвалом точно не определена. Возникает данная проблема не на всех движках, а на какой-то части. А самая потерпевшая модель движка с этой проблемой — нефорсированный К20А, у него более интенсивно стачиваются кулачки.

Долго с данной проблемой разбирались специалисты и вот что было выявлено:

1. Подвергнуты проблеме нефорсированные двигатели серии «K» с выпускным распредвалом у которого нет VTEC — кулачков. На каждый кулачок выпускного распредвала приходится два клапана на которые, кулачки давят через рокеры, на впускном VTEC — распредвале количество кулачков соответствует количеству клапанов, то есть один кулачок давит на один клапан.
2. Такая конструкция способствует возникновению практически незаметных перекосов разрегулированных зазорах клапанов, при этом возникают ударные нагрузки на кулачки распредвал через рокер.
3. При нарушении периодичности регулировки зазоров клапанов, может быть и в совокупности с масляным голоданием (возникает при несоответствии масла, малого уровня, несвоевременной заменой масла) износ вала ускоряется. На впускных распредвалах этих моторов такой проблемы нет.

Технические характеристики

Конструкция, платформа/рама

Хонда СРВ 1996 частично построена на платформе от Honda Integra. В процентном соотношении: 25% на 75%. Инженеры изначально планировали разработать абсолютно новую базу для кроссовера. Катастрофическая нехватка времени, диктовка рынком своих условий, оставили свой след.

Двигатель

Успешность модели Honda CR V RD 1 во многом зависела от силового агрегата. Первый и единственный до 1999 года 2,0-литровый мотор в классическом исполнении рядного типа: четыре цилиндра, ремень приводных механизмов, два распредвала и 130HP под капотом. Каталожный индекс B20B.

За время эксплуатации нареканий не было. На удивление качественный и слаженный мотор с первого раза. Но не без погрешности — дефект крепёжного болта шкива коленчатого вала. После первой замены ремня ГРМ, при затягивании он ломался. Бытует версия, что причина в превышении максимального усилия. Так ли это, достоверно не известно.

Внешне силовой агрегат схож с двигателем от Honda Integra V — 1.8 литра, с увеличенным диаметром цилиндров. При 5400 об/мин крутящий момент 180 Нм. В целом неплохо для «универсала повышенной проходимости».

КПП

Коробка передач Хонда CR V 1996 представлена в классическом варианте: пятиступенчатая механика или четырёхступенчатый автомат. В целом нареканий на работу нет, вот только ежегодное обслуживание обходится не дёшево, от 25 000 рублей. А учитывая возраст модели, ещё больше затрат.

Но и здесь проблема была решена путём установки контрактных трансмиссий. Это обходилось на 10 000 рублей дешевле. Дёшево и сердито.

Подвеска

Тип подвески: независимая двухрычажная спереди и «МакФерсон» сзади. Это позволило в буквальном смысле слова поглощать мелкие и средние неровности на дороге без отдачи, вибраций, стука в рулевое колесо, салон автомобиля.

Кузов, несущий с усиленными поперечными рычагами. Тормозная система дискового типа спереди, барабанного сзади. Клиренс 20.5 см.

Экстерьер

Хонда СРВ первого поколения характерны стилистические решения в виде накладок на крылья, изготовления переднего и заднего бамперов из полимерных материалов. Для стран Европы и СНГ модель поставлялась с передней хромированной решёткой радиатора, а для рынка США исключительно из пластика чёрного цвета, под цвет бампера.

Интерьер

Просторность и доступность – вот за какие свойства полюбилась модель потребителю из Японии и США. Горизонтальная подушка водительского сиденья, прикреплённые к рулевому колесу лепестки АКПП, идеально складывающийся задний ряд сидений, всё настольно продуманно, что претензий вовсе нет.

• Honda-CR-V I (1-ого поколения)

• Honda-CR-V I (1-ого поколения)

• Honda-CR-V I (1-ого поколения)

• Honda-CR-V I (1-ого поколения)

Рестайлинг

В 1999 году концерн Хонда CRV представил новинку – модернизированный вариант стокового мотора СРВ 1. Это произошло не по собственной инициативе инженеров, а под давлением владельцев модели. Причина в том, что на массу автомобиля в полторы тонны штатного силового агрегата недостаточно для активной эксплуатации. Новое обозначение 2,0 L B20Z 150HP L4.

Модификация получила увеличенную степень сжатия, величину подъёма выпускных клапанов, новую форму выпускного коллектора. Это способствовало повышению показателя экономичности автомобиля: расход снижен на 17%. Городской цикл 10 л/100 км, смешанный 8,4 л.

Варианты тюнинга мотора

Поскольку двигатель B20B является единственным вариантом без системы регулировки фаз в серии В производителя Honda, тюнинг в 90% случаев состоит в установке VTEC от мотора B18 или B16. При этом существуют нюансы:

• головку ГБЦ следует заменить в сборе целиком;
• потребуются регулировочные шпильки ARP;
• необходима плата для ЭБУ от производителя Hondata (Калифорния) для изменения версии прошивки ЭБУ.

На выходе гарантированно получится чуть больше 200 л. с. Для дальнейшего увеличения характеристик движка применяется механический тюнинг:

• замена штатных поршней на изделия Wiseco для обеспечения степени сжатия 12 единиц;
• портинг (шлифовка каналов) ГБЦ;
• монтаж облегченных клапанов и распредвалов Skunk2 Stage2;
• увеличение диаметра заслонки, установка ресивера Skunk2;
• использование высокопроизводительных форсунок, например, 300сс;
• установка бензонасоса Walbro производительностью 255 л/час;
• модернизация выпускного тракта за счет паука 4/1 или 4/2/1 с прямотоком 55 – 63 мм.

Тюнинг B20B

Таким образом, мотор B20B обладает параметрами 180 – 180 Нм крутящего момента, 125 – 150 л. с. мощности и 8,8 – 9,6 единиц степени сжатия смеси. Производитель обеспечивает потенциал до 240 – 300 л. с. для доработки собственными силами пользователя. Движок считается одним из лучших, несмотря на снятие его с производства еще в 2002 году.
