Типичные неисправности
Данный двигатель отличается хорошей степенью надёжности, но и как любой другой мотор он имеет ряд своих «болезней», которые хоть иногда, но встречаются:
Повышенный уровень вибрации, а также детонация топлива. Скорее всего, данная неисправность образовалась из-за ремня балансира, который мог растянуться или вовсе порваться. Его замена решит проблему и производится она без снятия двигателя;
Повышенный расход топлива. В данной ситуации причина может быть не одна. Наиболее распространённой является неисправность ТНВД. В большинстве случаев к 200-300 тысячам км пробега он в значительной степени изнашивается, вследствие чего не создаёт необходимый уровень давления, мотор не тянет, а расход топлива увеличивается;
Течь моторного масла из-под клапанной крышки. Ремонт сводится к тому, что следует заменить прокладку клапанной крышки. Силовой агрегат 4d56 характеризуется высокой степенью устойчивости к перегреву, благодаря чему даже высокие температуры редко приводят к деформации ГБЦ;
Увеличение уровня вибраций в зависимости от оборотов
Так как данный мотор обладает немалым весом, первым делом следует обратить внимание на подушки двигателя, которые необходимо менять каждые 300 тысяч км пробега;
Посторонние шумы (стук). Первым делом следует обратить внимание на шкив коленчатого вала;
Течь масла из-под сальников балансировочных валов, коленвала, распредвала, прокладки поддона, а также датчика давления масла;
Мотор дымит
Скорее всего всему виной является неправильная работа распылителей, что приводит к неполному сгоранию топлива;
Двигатель троит. Очень часто это свидетельствует о том, поршневая группа имеет повышенный износ, в частности кольца и вкладыши. Также всему виной может быть нарушенный угол впрыска топлива;
Бурление антифриза в расширительном бачке показывает, что с большей долей вероятности, в ГЦБ образовалась трещина и из неё сапунит жидкость;
Очень хрупкие трубки обратки топливной системы. Чрезмерное их затяжка может привести к скорому их повреждению;
На двигателях Mitsubishi 4d56, работающих совместно с АКПП наблюдается недостаточная тяга. Многие владельцы нашли выход в затяжке тросика кикдауна;
При недостаточно хорошем прогреве топлива и двигателя в целом, необходимо произвести регулировку автомата прогрева.
Очень важно следить за состоянием ремня балансировочных валов (каждые 50 тысяч км пробега) и при необходимости вовремя произвести его замену. Его обрыв может помешать работе ремня газораспределительного механизма, что может привести к его обрыву
Некоторые владельцы избавляются от балансирных валов, но в этом случае возрастает нагрузка на коленчатый вал, что может привести к его полому на повышенных оборотах. На нижнем фото представлена система зарядки двигателя:
Турбокомпрессор в данном двигателе отличается хорошим ресурсом, который составляет более 300 тысяч км. Стоит отметить, что клапан ЕГР (EGR) довольно-таки часто забивается, поэтому каждые 30 тысяч км пробега необходимо производить его чистку. Следует также производить сервисную диагностику двигателя на наличие ошибок, так как это позволяет отслеживать изменения характеристик двигателя.
Ниже указано место расположения серийного номера двигателя Mitsubishi 4d56:
Система полного привода
Огромное преимущество Mitsubishi L200 – наличие постоянного полного привода с центральным дифференциалом, который позволяет передвигаться в режиме 4х4 на асфальте (привилегия более богатых версий).
Несмотря на защиту, снизу набивается грязь, что может привести к выходу из строя приводов, электромагнитных клапанов и датчиков.
Крестовины карданного вала требуют регулярного обслуживания — шприцевания. Замена крестовин может понадобиться по прошествии 200 000 км. После 200-300 тыс. км может выйти из строя ШРУС переднего карданного вала (12 000 рублей за аналог).
В отдельных случаях раздаточная коробка становится жертвой потекшего сальника, который не был вовремя обнаружен. Работа «на сухую» уничтожает подшипники. Изредка доводилось обновлять и цепь (17 000 рублей за аналог).
Мицубиси Паджеро 4 с 2006 года выпуска
Модель 2013 года выпуска.
Бензиновые силовые агрегаты
- класс смазки SG (или выше) согласно стандарту API;
- по стандарту АСЕА А3/В3, А3/В4 или А5/В5;
Для определения вязкости применяют схему 5.
Схема 5. Влияние температуры окружающей среды на выбор вязкости автомасла.
Учтите, моторные жидкости 0w-30, 5w-30 и 5w-40 можно применять, только если они отвечают АСЕА А3/В3, А3/В4 или А5/В5 и по API SG (или выше).
В соответствии со схемой 5 при температурном показателе от +40 0 С заливают 0w-30 или 5w-30. При условиях от -35 0 С (и меньше) до +50 0 С (и больше) используют 5w-40 .Если термометр показывает от -25 0 С до +40 0 С льют 10w-30. При температурном показателе больше -25 0 С заливают 10w-40 или 10w-50. При показателе термометра -15 0 С (и выше) используют 15w-40 либо 15w-50, если температура больше -10 0 С заливают 20w-40 или 20w-50.
Дизельные движки
Для машин, оборудованных фильтром твердых частиц рекомендовано применять смазочные материалы, соответствующие нормам АСЕА А1/В1, А3/В3, А3/В4 или А5/В5 либо CD (или выше) согласно нормам API.
Если автомобиль оборудован фильтром твердых частиц применяют АСЕА С1, С2 или С3, а также DL-1 по нормам API. Для подбора вязкости применяют схему 4.
Заправочные объемы
Заправочные емкости Mitsubishi Pajero:
- Модели с двигателями 3200 см 3:
- 7,5 л картер двигателя;
- 1,0 л масляный фильтр;
- 1,3 л масляный радиатор.
- Модели с двигателями 3800 и 3000 см 3:
- 4,3 л картер двигателя;
- 0,3 л маслофильтр;
- 0,3 л маслорадиатор.
Максимальный расход моторной жидкости составляет 1л/1тыс. км и зависит от условий эксплуатации автомобиля.

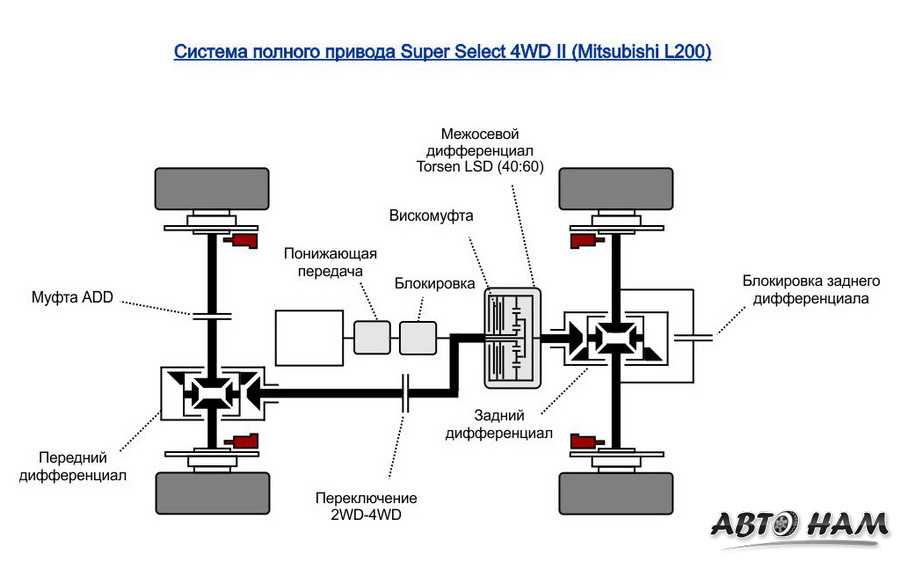

Полный привод Mitsubishi L200
Система полного привода Super Select 4WD II включает в себя механизм переключения между режимами 2WD/4WD, понижающий ряд, центральный дифференциал Torsen с возможностью блокировки, передний дифференциал с муфтой ADD, задний дифференциал с возможностью блокировки. Режим работы привода выбирается с помощью селектора на центральном тоннеле. Всего предусмотрено четыре положения: 2H, 4H, 4HLc и 4LLc.
| Активный режим | Схема работы привода | |
|---|---|---|
| 2H | Привод осуществляется на заднюю ось, задний дифференциал не заблокирован. Муфта ADD (Automatic Disconnecting Differential) отключает редуктор переднего моста от колес, чтобы карданный вал и главная передача системы переднего привода не вращались вхолостую. | |
| 4H | Крутящий момент передается на переднюю и заднюю оси. Усилие распределяется с помощью вискомуфты межосевого дифференциала в зависимости от сцепления колес с дорожным покрытием. В стандартном режиме момент делится в соотношении 40:60, которое может изменяться при возникновении пробуксовки. | |
| 4HLc | Включается блокировка межосевого дифференциала, момент распределяется между осями равномерно. | |
| 4LLc | Заблокированы межосевой и задний межколесный дифференциалы, включена понижающая передача. Передаваемый на колеса крутящий момент увеличивается, благодаря чему становится возможным преодоление особо тяжелых участков дороги. |
Автомобили
MITSUBISHI AIRTREK
MITSUBISHI ASPIRE
MITSUBISHI BRAVO
MITSUBISHI CANTER
MITSUBISHI CARISMA
MITSUBISHI CHALLENGER
MITSUBISHI CHARIOT
MITSUBISHI CHARIOT GRANDIS
MITSUBISHI COLT
MITSUBISHI DELICA
MITSUBISHI DELICA CARGO
MITSUBISHI DELICA D5
MITSUBISHI DELICA SPACEGEAR
MITSUBISHI DELICA TRUCK
MITSUBISHI DELICA VAN
MITSUBISHI DELICA WAGON
MITSUBISHI DIAMANTE
MITSUBISHI DIAMANTE WAGON
MITSUBISHI DIGNITY
MITSUBISHI DION
MITSUBISHI ECLIPSE
MITSUBISHI Ek
MITSUBISHI Emeraude
MITSUBISHI FTO
MITSUBISHI Galant
MITSUBISHI Galant Fortis
MITSUBISHI Galant Fortis Sportback
MITSUBISHI Grandis
MITSUBISHI GTO
MITSUBISHI L200
MITSUBISHI L300
MITSUBISHI Lancer
MITSUBISHI Lancer Cedia Sedan
MITSUBISHI Lancer Cedia Wagon
MITSUBISHI Lancer Evolution
MITSUBISHI Lancer Sedan
MITSUBISHI Lancer Sportback
MITSUBISHI Lancer Wagon
MITSUBISHI Legnum
MITSUBISHI Libero
MITSUBISHI Minica
MITSUBISHI Minicab
MITSUBISHI Mirage
MITSUBISHI Mirage Dingo
MITSUBISHI Montero
MITSUBISHI Montero Sport
MITSUBISHI Outlander
MITSUBISHI Outlander XL
MITSUBISHI Pajero
MITSUBISHI Pajero Io
MITSUBISHI Pajero Junior
MITSUBISHI Pajero Mini
MITSUBISHI Pajero Pinin
MITSUBISHI Pajero Sport
MITSUBISHI Proudia
MITSUBISHI RVR
MITSUBISHI Sigma
MITSUBISHI Space Gear
MITSUBISHI Space Runner
MITSUBISHI Space Star
MITSUBISHI Space Wagon
MITSUBISHI Strada
MITSUBISHI Toppo BJ Wide
MITSUBISHI Townbox
MITSUBISHI Townbox Wide
NISSAN 180SX
NISSAN AD
NISSAN Almera
NISSAN Almera Classic
NISSAN Atlas
NISSAN Atlas Max
NISSAN Avenir
NISSAN Bassara
NISSAN Bluebird
NISSAN Bluebird Sylphy
NISSAN Caravan
NISSAN Caravan Elgrand
NISSAN Cedric
NISSAN Cedric sedan
NISSAN Cefiro
NISSAN Cefiro Wagon
TOYOTA 4RUNNER
TOYOTA 86
TOYOTA ALLEX
TOYOTA ALLION
TOYOTA ALPHARD
TOYOTA ALTEZZA
TOYOTA ALTEZZA GITA
TOYOTA AQUA
TOYOTA ARISTO
TOYOTA AURIS
TOYOTA AVALON
TOYOTA AVENSIS
TOYOTA AYGO
TOYOTA BB
TOYOTA BELTA
TOYOTA BLADE
TOYOTA BREVIS
TOYOTA CALDINA
TOYOTA CAMI
TOYOTA CAMRY
TOYOTA CARINA
TOYOTA CELICA
TOYOTA CELSIOR
TOYOTA CENTURY
TOYOTA CHASER
TOYOTA COASTER
TOYOTA COMFORT
TOYOTA COROLLA
TOYOTA COROLLA AXIO
TOYOTA COROLLA CERES
TOYOTA COROLLA FIELDER
TOYOTA COROLLA LEVIN
TOYOTA COROLLA RUMION
TOYOTA COROLLA RUNX
TOYOTA COROLLA SPACIO
TOYOTA COROLLA VERSO
TOYOTA CORONA
TOYOTA CORONA EXIV
TOYOTA CORSA
TOYOTA CRESTA
TOYOTA CROWN
TOYOTA CURREN
TOYOTA CYNOS
TOYOTA DELIBOY
TOYOTA DUET
TOYOTA DYNA
TOYOTA ECHO
TOYOTA ESQUIRE
TOYOTA ESTIMA
TOYOTA ESTIMA EMINA
TOYOTA ESTIMA HYBRID
TOYOTA FJ CRUISER
TOYOTA FUNCARGO
TOYOTA GAIA
TOYOTA GRAND HIACE
TOYOTA GRANVIA
TOYOTA GT86
TOYOTA HARRIER
TOYOTA HIACE
TOYOTA HIACE REGIUS
TOYOTA HIACE TRUCK
TOYOTA HIGHLANDER
TOYOTA HILUX
TOYOTA HILUX SURF
TOYOTA IPSUM
TOYOTA IQ
TOYOTA ISIS
TOYOTA IST
TOYOTA KLUGER
TOYOTA LAND CRUISER
TOYOTA LAND CRUISER PRADO
TOYOTA LITEACE
TOYOTA LITEACE NOAH
TOYOTA LITEACE VAN
TOYOTA LITEACE VAN WAGON
TOYOTA MARK II
TOYOTA MARK II BLIT
TOYOTA MARK II QUALIS
TOYOTA MARK II VAN WAGON
TOYOTA MARK X
TOYOTA MARK X ZIO
TOYOTA MASTERACE SURF
TOYOTA MATRIX
TOYOTA MEGACRUISER
TOYOTA MR
TOYOTA MR-S
TOYOTA NADIA
TOYOTA NOAH
TOYOTA OPA
TOYOTA PASSO
TOYOTA PASSO SETTE
TOYOTA PICNIC
TOYOTA PIXIS EPOCH
TOYOTA PIXIS JOY
TOYOTA PIXIS MEGA
TOYOTA PIXIS SPACE
TOYOTA PIXIS TRUCK
TOYOTA PIXIS VAN
TOYOTA PLATZ
TOYOTA PORTE
TOYOTA PREMIO
TOYOTA PREVIA
TOYOTA PRIUS
TOYOTA PRIUS ALPHA
TOYOTA PROBOX
TOYOTA PROGRES
TOYOTA QUICK DELIVERY 200
TOYOTA RACTIS
TOYOTA RAUM
TOYOTA RAV4
TOYOTA RUSH
TOYOTA SAI
TOYOTA SCEPTER
TOYOTA SEQUOIA
TOYOTA SERA
TOYOTA SIENNA
TOYOTA SIENTA
TOYOTA SOARER
TOYOTA SOLARA
TOYOTA SPADE
TOYOTA SPRINTER
TOYOTA SPRINTER CARIB
TOYOTA SPRINTER MARINO
TOYOTA SPRINTER TRUENO
TOYOTA SPRINTER VAN WAGON
TOYOTA STARLET
TOYOTA SUCCEED
TOYOTA SUPRA
TOYOTA TACOMA
TOYOTA TERCEL
TOYOTA TOURING HIACE
TOYOTA TOWNACE
TOYOTA TOWNACE NOAH
TOYOTA TOWNACE VAN
TOYOTA TOWNACE VAN WAGON
TOYOTA TOYOACE
TOYOTA TOYOACE HYBRID
TOYOTA TUNDRA
TOYOTA URBAN CRUISER
TOYOTA VANGUARD
TOYOTA VELLFIRE
TOYOTA VENZA
TOYOTA VEROSSA
TOYOTA VERSO
TOYOTA VERSO-S
TOYOTA VISTA
TOYOTA VISTA ARDEO
TOYOTA VITZ
TOYOTA VOLTZ
TOYOTA VOXY
TOYOTA WILL CYPHA
TOYOTA WILL VI
TOYOTA WILL VS
TOYOTA WINDOM
TOYOTA WISH
TOYOTA YARIS
Ходовая
На каждое переднее колесо приходится по два поперечных рычага — верхний и нижний. Оба рычага имеют по шаровой опоре (1300 рублей за аналог), которые могут износиться после 50-100 тыс. км. Время от времени приходят в негодность и сайлентблоки (400-500 рублей за штуку).
По прошествии 150-200 тыс. км может зашуметь или залюфтить передний ступичный подшипник. Меняется он в сборе со ступицей — около 4000 рублей.
Чуть позже может понадобиться ревизия передним тормозным суппортам. Они начинают подклинивать из-за коррозии поршня (1300 рублей плюс 4000 рублей за работу).
Со временем сдаются рессоры — появляется неприятный скрип.
На задней оси установлены рессоры. Они могут просесть или лопнуть (один из листов) после 200-250 тыс. км. Рессора в сборе обойдется в 5-7 тыс. рублей, а работа по замене оценивается в 3000 рублей. Стоит отметить, что на ресурс рессоры влияет степень загрузки пикапа.
Особенности конструкции
Изначально двигатель 4D56 имеет типовые конструкционные решения, использовавшиеся на момент его разработки:
- 4 рядных цилиндра из несъемных «сухих» гильз внутри чугунного блока;
- шатровая форма камер сгорания вихревого типа внутри алюминиевой головки ГБЦ;
- навесное оборудование имеет несколько отдельных ременных приводов;
- чугунные маслосъемные и компрессионные кольца на алюминиевых поршнях;
- балансировочные валы движков для уравновешивания сил инерции;
- стальной кованый коленвал на пяти опорах вращения;
- коромысла алюминиевые с керамическим покрытием, с 1991 года оснащены роликами;
- привод ГРМ зубчатым ремнем;
- распредвалы литые, 5 опорные, по схеме DOHC;
- маслофильтр с перепускным клапаном;
- система EGR рециркуляции выхлопа;
- система SQG облегчения зимнего запуска за счет прокаливания свечей;
- очистка смазки полнопоточная, маслоохладитель и форсунки на коленвалу для охлаждения поршней.
Блок цилиндров
Алюминиевый поршень
ГБЦ 4D56
Технические характеристики 4D56 2,5 л/95 л. с.
Основной задачей при проектировании дизеля для конструкторов было увеличить мощность и эксплуатационный ресурс, обеспечить нормальную ремонтопригодность, поэтому в двигателе использовано рядное расположение 4 цилиндров и схема газораспределения DOHC с двумя верхними распредвалами. В турбированной версии использована схема двигателя SOHC с одним распредвалом.
Турбированная версия 4D56T
В таблицу сведены технические характеристики дизеля 4D56:
| Изготовитель | Mitsubishi |
| Марка ДВС | 4D56 |
| Годы производства | 1986 – … |
| Объем | 2476 см3 (2,5 л) |
| Мощность | 70 кВт (95 л. с.) |
| Момент крутящий | 201 Нм (на 2000 об/мин) |
| Вес | 190 кг |
| Степень сжатия | 21 |
| Питание | ТНВД |
| Тип мотора | рядный дизель |
| Зажигание | реле, блок управления, высоковольтные провода |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | дюралевый |
| Выпускной коллектор | литой чугунный |
| Распредвал | литой 5 опор |
| Материал блока цилиндров | чугун |
| Диаметр цилиндра | 91,1 мм |
| Поршни | алюминиевые |
| Коленвал | кованый стальной 5 опор |
| Ход поршня | 95 мм |
| Горючее | ДТ |
| Нормативы экологии | Евро-1/2 |
| Расход топлива | трасса – 8 л/100 км
смешанный цикл 9 л/100 км город – 10 л/100 км |
| Расход масла | максимум 0,6 л/1000 км |
| Какое масло лить в двигатель по вязкости | 5W30 лето, 5W40 зима, класс CJ, замена после 7500 км пробега |
| Какое масло лучше для двигателя по производителю | Mobil Delvac 1, Shell Rotella TTP, Mobil Delvac LE, ZIC RV |
| Масло для 4D56 по составу | синтетика, полусинтетика |
| Объем масла моторного | 4,5 л |
| Температура рабочая | 95° |
| Ресурс ДВС | заявленный 200000 км
реальный 250000 км |
| Регулировка клапанов | винты |
| Система охлаждения | принудительная, антифриз |
| Объем ОЖ | 7 л |
| Помпа | Dolz H-212, Hepu P7734, GMB GWM 52A |
| Свечи на 4D56 | MD092392 |
| Зазор свечи | 1,1 мм |
| Ремень ГРМ | оригинальный Mitsubishi MD310484 |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | Nitto, Knecht, Fram, WIX, Hengst |
| Масляный фильтр | с обратным клапаном |
| Маховик | 6 посадочных отверстий без смещения |
| Болты крепления маховика | М12х1,25 мм, длина 26 мм |
| Маслосъемные колпачки | производитель Goetze |
| Компрессия | от 25 бар, разница в соседних цилиндрах максимум 1 бар |
| Обороты ХХ | 750 – 800 мин-1 |
| Моменты затяжки резьб | свеча – 15 – 19 Нм
маховик – 135 Нм болт сцепления – 16 – 22 Нм крышка подшипника – 38 – 42 Нм (коренной) и 25 – 29 Нм (шатунный) головка цилиндров – 4 стадии 78 Нм, ослабить, 30 Нм + 90° + 90° |
Автомобили
MITSUBISHI AIRTREK
MITSUBISHI ASPIRE
MITSUBISHI BRAVO
MITSUBISHI CANTER
MITSUBISHI CARISMA
MITSUBISHI CHALLENGER
MITSUBISHI CHARIOT
MITSUBISHI CHARIOT GRANDIS
MITSUBISHI COLT
MITSUBISHI DELICA
MITSUBISHI DELICA CARGO
MITSUBISHI DELICA D5
MITSUBISHI DELICA SPACEGEAR
MITSUBISHI DELICA TRUCK
MITSUBISHI DELICA VAN
MITSUBISHI DELICA WAGON
MITSUBISHI DIAMANTE
MITSUBISHI DIAMANTE WAGON
MITSUBISHI DIGNITY
MITSUBISHI DION
MITSUBISHI ECLIPSE
MITSUBISHI Ek
MITSUBISHI Emeraude
MITSUBISHI FTO
MITSUBISHI Galant
MITSUBISHI Galant Fortis
MITSUBISHI Galant Fortis Sportback
MITSUBISHI Grandis
MITSUBISHI GTO
MITSUBISHI L200
MITSUBISHI L300
MITSUBISHI Lancer
MITSUBISHI Lancer Cedia Sedan
MITSUBISHI Lancer Cedia Wagon
MITSUBISHI Lancer Evolution
MITSUBISHI Lancer Sedan
MITSUBISHI Lancer Sportback
MITSUBISHI Lancer Wagon
MITSUBISHI Legnum
MITSUBISHI Libero
MITSUBISHI Minica
MITSUBISHI Minicab
MITSUBISHI Mirage
MITSUBISHI Mirage Dingo
MITSUBISHI Montero
MITSUBISHI Montero Sport
MITSUBISHI Outlander
MITSUBISHI Outlander Sport
MITSUBISHI Outlander XL
MITSUBISHI Pajero
MITSUBISHI Pajero Io
MITSUBISHI Pajero Junior
MITSUBISHI Pajero Mini
MITSUBISHI Pajero Pinin
MITSUBISHI Pajero Sport
MITSUBISHI Proudia
MITSUBISHI RVR
MITSUBISHI Sigma
MITSUBISHI Space Gear
MITSUBISHI Space Runner
MITSUBISHI Space Star
MITSUBISHI Space Wagon
MITSUBISHI Strada
MITSUBISHI Toppo BJ Wide
MITSUBISHI Townbox
MITSUBISHI Townbox Wide
NISSAN 180SX
NISSAN AD
NISSAN Almera
NISSAN Almera Classic
NISSAN Atlas
NISSAN Atlas Max
NISSAN Avenir
NISSAN Bassara
NISSAN Bluebird
NISSAN Bluebird Sylphy
NISSAN Caravan
NISSAN Caravan Elgrand
NISSAN Cedric
NISSAN Cedric sedan
NISSAN Cefiro
NISSAN Cefiro Wagon
TOYOTA 4RUNNER
TOYOTA 86
TOYOTA ALLEX
TOYOTA ALLION
TOYOTA ALPHARD
TOYOTA ALTEZZA
TOYOTA ALTEZZA GITA
TOYOTA AQUA
TOYOTA ARISTO
TOYOTA AURIS
TOYOTA AVALON
TOYOTA AVENSIS
TOYOTA AYGO
TOYOTA BB
TOYOTA BELTA
TOYOTA BLADE
TOYOTA BREVIS
TOYOTA CALDINA
TOYOTA CAMI
TOYOTA CAMRY
TOYOTA CARINA
TOYOTA CELICA
TOYOTA CELSIOR
TOYOTA CENTURY
TOYOTA CHASER
TOYOTA COASTER
TOYOTA COMFORT
TOYOTA COROLLA
TOYOTA COROLLA AXIO
TOYOTA COROLLA CERES
TOYOTA COROLLA FIELDER
TOYOTA COROLLA LEVIN
TOYOTA COROLLA RUMION
TOYOTA COROLLA RUNX
TOYOTA COROLLA SPACIO
TOYOTA COROLLA VERSO
TOYOTA CORONA
TOYOTA CORONA EXIV
TOYOTA CORSA
TOYOTA CRESTA
TOYOTA CROWN
TOYOTA CURREN
TOYOTA CYNOS
TOYOTA DELIBOY
TOYOTA DUET
TOYOTA DYNA
TOYOTA ECHO
TOYOTA ESQUIRE
TOYOTA ESTIMA
TOYOTA ESTIMA EMINA
TOYOTA ESTIMA HYBRID
TOYOTA FJ CRUISER
TOYOTA FUNCARGO
TOYOTA GAIA
TOYOTA GRAND HIACE
TOYOTA GRANVIA
TOYOTA GT86
TOYOTA HARRIER
TOYOTA HIACE
TOYOTA HIACE REGIUS
TOYOTA HIACE TRUCK
TOYOTA HIGHLANDER
TOYOTA HILUX
TOYOTA HILUX SURF
TOYOTA IPSUM
TOYOTA IQ
TOYOTA ISIS
TOYOTA IST
TOYOTA KLUGER
TOYOTA LAND CRUISER
TOYOTA LAND CRUISER PRADO
TOYOTA LITEACE
TOYOTA LITEACE NOAH
TOYOTA LITEACE VAN
TOYOTA LITEACE VAN WAGON
TOYOTA MARK II
TOYOTA MARK II BLIT
TOYOTA MARK II QUALIS
TOYOTA MARK II VAN WAGON
TOYOTA MARK X
TOYOTA MARK X ZIO
TOYOTA MASTERACE SURF
TOYOTA MATRIX
TOYOTA MEGACRUISER
TOYOTA MR
TOYOTA MR-S
TOYOTA NADIA
TOYOTA NOAH
TOYOTA OPA
TOYOTA PASSO
TOYOTA PASSO SETTE
TOYOTA PICNIC
TOYOTA PIXIS EPOCH
TOYOTA PIXIS JOY
TOYOTA PIXIS MEGA
TOYOTA PIXIS SPACE
TOYOTA PIXIS TRUCK
TOYOTA PIXIS VAN
TOYOTA PLATZ
TOYOTA PORTE
TOYOTA PREMIO
TOYOTA PREVIA
TOYOTA PRIUS
TOYOTA PRIUS ALPHA
TOYOTA PROBOX
TOYOTA PROGRES
TOYOTA QUICK DELIVERY 100
TOYOTA QUICK DELIVERY 200
TOYOTA RACTIS
TOYOTA RAUM
TOYOTA RAV4
TOYOTA RUSH
TOYOTA SAI
TOYOTA SCEPTER
TOYOTA SEQUOIA
TOYOTA SERA
TOYOTA SIENNA
TOYOTA SIENTA
TOYOTA SOARER
TOYOTA SOLARA
TOYOTA SPADE
TOYOTA SPRINTER
TOYOTA SPRINTER CARIB
TOYOTA SPRINTER MARINO
TOYOTA SPRINTER TRUENO
TOYOTA SPRINTER VAN WAGON
TOYOTA STARLET
TOYOTA SUCCEED
TOYOTA SUPRA
TOYOTA TACOMA
TOYOTA TERCEL
TOYOTA TOURING HIACE
TOYOTA TOWNACE
TOYOTA TOWNACE NOAH
TOYOTA TOWNACE VAN
TOYOTA TOWNACE VAN WAGON
TOYOTA TOYOACE
TOYOTA TOYOACE HYBRID
TOYOTA TUNDRA
TOYOTA URBAN CRUISER
TOYOTA VANGUARD
TOYOTA VELLFIRE
TOYOTA VENZA
TOYOTA VEROSSA
TOYOTA VERSO
TOYOTA VERSO-S
TOYOTA VISTA
TOYOTA VISTA ARDEO
TOYOTA VITZ
TOYOTA VOLTZ
TOYOTA VOXY
TOYOTA WILL CYPHA
TOYOTA WILL VI
TOYOTA WILL VS
TOYOTA WINDOM
TOYOTA WISH
TOYOTA YARIS
Автомобили с двигателями 4d56
Ниже представлен список автомобилей, которые комплектовались данным силовым агрегатов:
- Mitsubishi Challenger;
- Mitsubishi Delica (Делика);
- Mitsubishi L200;
- Mitsubishi Pajero (Паджеро);
- Mitsubishi Pajero Pinin;
- Mitsubishi Pajero Sport;
- Mitsubishi Strada.
Впервые о рядных моторах заговорили в 1860 году, когда Этьен Ленуар сконструировал первый свой агрегат. Идея была подхвачена автопромышленностью моментально. Задачами инженеров любых эпох было создание надежной модели, и вот двигатель 4д56 радует своим функционалом владельцев легковых транспортных средств. Отличные технические характеристики позволили использовать его почти на 10 моделях.
Изюминки агрегата
Эксперты отмечают следующие важные нюансы.
- Стальной коленвал обладает одновременно пятью точками опоры в качестве подшипников. Сухие гильзы, запрессованные в блок, не дают сделать гильзовку в рамках капитального ремонта. Невзирая на производство поршней двигателя «Митсубиси» 4д56 из алюминиевых сплавов, силовая часть отличается от конкурентных видов долговечностью, надежными характеристиками.
- Задача вихревых камер сводится к увеличению показателей мощности и модернизации с экологической точки зрения. Благодаря их внедрению удалось добиться абсолютного топливного сгорания.
- Система обогрева мотора помогла составить проблему его запуска в морозный день в прошлом.
- Турбонадув с водяным и воздушным охлаждением прибавил тяговые способности с низких оборотов.
Практически подобные коррекции свели на нет вероятность поломки. Неприятности возникали только в случае неправильной эксплуатации, безграмотных действий неопытных автомехаников. Что может случиться с мотором в пути?
Обслуживание АКПП
В АКПП заправляется жидкость стандарта ATF SP III. Производитель – на ваш вкус. Полная вместимость агрегата – 9,7 литра, но для замены, которая производится методом последовательного вытеснения, потребуется минимум вдвое больше. Необходимо приобрести фильтр и прокладку сливной заглушки – их замена строго обязательна – и, термостойкий силиконовый герметик. Далее выполняем следующие операции.
Проезжаем некоторое расстояние, чтобы прогреть АКПП до рабочей температуры.
Устанавливаем автомобиль на смотровую яму.
Откручиваем шланг подачи масла от АКПП к маслорадиатору, подставив под него ёмкость для сбора отработки.
Переключаем коробку в режим «P» или «N», заводим мотор и даём ему поработать на холостых оборотах до тех пор, пока жидкость не потечёт из шланга. Едва это произойдёт, сразу глушим машину и ждём, когда лубрикант стечёт полностью.
Заливаем через трубку свежую жидкость, контролируя её уровень по щупу.
Повторяем описанные выше операции до тех пор, пока из шланга не потечёт чистое масло. Только тогда возвращаем шланг на место.
Отворачиваем пробку и сливаем остаток отработки из картера.
Откручиваем 20 болтов крепления поддона
Сам поддон, скорее всего, присох на герметике, и придётся приложить усилия, чтобы аккуратно, с помощью отвёртки, отделить деталь от картера.
Осторожно снимаем поддон и промываем керосином.
Отворачиваем фильтр (его удерживают два болта) и устанавливаем на его место новый.
Смазав фланец поддона тонким слоем герметика, возвращаем деталь на место и закрепляем.
Заворачиваем сливную пробку, не забыв заменить на ней прокладку.
Заполняем АКПП лубрикантом, контролируя его уровень по щупу.
Заводим машину и даём поработать несколько минут на холостых оборотах.
Глушим мотор и ещё раз проверяем уровень по щупу. Если потребуется, производим долив жидкости.
Только после этого можно считать, что работа завершена. Подобное обслуживание рекомендуется производить не реже, чем каждые 100 000 км пробега, либо при появлении симптомов, сигнализирующих о том, что лубрикант утратил свои рабочие характеристики.
Видео: про замену масла в АКПП
Если не брать в расчёт автоматическую коробку передач, то замена масла на Л200 своими руками – работа, с которой справится большинство автовладельцев. Было бы желание, да подходящие условия для проведения обслуживания автомобиля.
Надежность, проблемы и ремонт двигателя 4D56 (D4BH, D4BF)
Выпуск мотора был начат в мае 1986 года и первым автомобилем с ним был Mitsubishi Pajero 1-го поколения. Этот двигатель пришел на смену 2.4-литровому 4D55. Блок цилиндров нового на то время 4D56 отлит из чугуна, имеет 4 цилиндра и рядную компоновку. Диаметр цилиндров 91.1 мм, внутри блока установлен кованый коленвал с ходом поршня 95 мм и 2 балансировочных вала. Длина шатунов 158 мм, компрессионная высота поршней 48.7 мм. В результате этого, мы получили 2.5 литра рабочего объема.
Накрыли блок алюминиевой ГБЦ с вихревыми камерами сгорания, с одним распредвалом и с 2-мя клапанами на цилиндр. Диаметр впускных клапанов 40 мм, выпускных клапанов — 34 мм, а толщина ножки клапана 8 мм.
Регулировка клапанов для 4D56 необходима каждые 15 тыс. км. На холодном двигателе зазоры следующие: впуск и выпуск 0.15 мм.Распредвал вращается посредством ремня ГРМ, служит он 90 тыс. км, затем ремень ГРМ нужно заменить. Если этого не сделать, возрастает риск его обрыва с последующим разрушением рокеров.
Двигатель 4D56 имеет корейские аналоги из модельной гаммы Hyundai.
Первые модификации этого двигателя были атмосферные и имели 74 л.с. при 4200 об/мин, а крутящий момент 142 Нм при 2500 об/мин. Компания Hyundai ставила их на свои автомобили под названием D4BA и D4BX.
Затем начался выпуск турбо версии дизеля 4D56, где в качестве нагнетателя использовался MHI TD04-09B. Это позволило увеличить мощность до 90 л.с. при 4200 об/мин, а крутящий момент до 197 Нм при 2000 об/мин. Аналог от Hyundai назывался D4BF и встречался на Hyundai Galloper и Grace.
Для Mitsubishi Pajero 2 применяли турбину TD04-11G.
После этого добавили интеркулер и увеличили мощность до 104 л.с. при 4300 об/мин, а крутящий момент достиг 240 Нм при 2000 об/мин. Второе имя этого двигателя — Hyundai D4BH.
В 2001 году появилась модель с Common rail, с турбиной MHI TF035HL и с интеркулером. Здесь также использованы новые поршни и степень сжатия снизилась с 21 до 17. Это позволило довести мощность до 114 л.с. при 4000 об/мин, а крутящий момент до 247 Нм при 2000 об/мин. Такие модели получили обозначение DiD и они соответствуют требованиям экологического класса Евро-3.
С 2005 года пошли версии с DOHC головкой по 4 клапана на цилиндр и впрыском топлива Common rail 2-го поколения. Диаметр впускных клапанов здесь 31.5 мм, выпускных 27.6 мм, а толщина ножки клапана 6 мм.
Здесь также нужно регулировать клапаны через каждые 90 тыс. км. Зазоры клапанов для 4D56 DOHC на холодную такие: впускные клапаны 0.09 мм, выпускные 0.14 мм.
Первая версия оснащалась турбиной IHI RHF4 и развивала мощность 136 л.с. при 4000 об/мин, а крутящий момент 324 Нм при 2000 об/мин.
Вторая модификация получила турбину IHI RHF4 с изменяемой геометрией и поршни под степень сжатия 16.5. Мощность возросла до 178 л.с. при 4000 об/мин, а крутящий момент до 400 Нм при 2000 об/мин. (для АКПП — 350 Нм при 1800 об/мин). Выхлоп обоих моторов вписывается в нормы Евро-4 и Евро-5, в зависимости от года выпуска.
В 1996 году этот двигатель убрали с некоторых автомобилей и вместо него начали устанавливать 4M40. Производство 4D56 уже практически завершено, его ставят только на автомобили для отдельных стран. Преемник вышел в 2015 году — им стал двигатель 4N15.
Корейские D4BH с 2001 года заменялись на 2.5 CRDi D4CB.
Проблемы и недостатки дизельных двигателей Митсубиси 4D56
1. Посторонние шумы. Одна из главных причин это умирающий шкив коленвала, который нужно заменить.
2. Течи масла. Обычно текут прокладка клапанной крышки, сальники балансирных валов, сальники коленвала, сальник распредвала, прокладка поддона, датчик масла. Проблемы с подтеканием масло это классика для Mitsubishi 4D56 и его Hyundai D4BH, D4BF и D4BA аналогов .3. Дымит двигатель. Для 4D56 чаще всего проблема в несгоревшем топливе (дым воняет соляркой), проблема обычно в распылителях форсунок, которые нужно заменить.
4. Трещины в ГБЦ. Если у вас бурлит антифриз в бачке, тогда скорей всего, вашей головке пришел конец. Нужно покупать новую, без трещин, остальные варианты работают хуже.
Важно контролировать состояние ремня балансирных валов каждые 40-50 тыс. км и вовремя его заменить
Обрыв этого ремня чреват его попаданием под ремень ГРМ со всеми вытекающими. Убирать балансирные валы не лучшая идея, возрастает вероятность, что сломает коленвал на высоких оборотах.
Турбина здесь служит нормально, примерно 300+ тыс. км. Быстро забивается нагаром клапан EGR, его нужно чистить после каждых 30 тыс. км или около того.
Также сюда стоит лить нормальное топливо, особенно это касается 178-сильной версии, это продлит ему жизнь.
В общем и целом это обыкновенный старый дизель, ресурс 4D56 практически всегда превышает 300 тыс. км и при нормальном обслуживании может проехать даже 400+ тыс. км.
